1 Přednáška 10. přednáška Vektorové procesory Róbert Lórencz

2 Přednáška Obsah Úvod DLXV Instrukční typy Adresace Proudové zpracování Časová náročnost vektorových instrukcí Výkonnostní rovnice

3 Přednáška Problémy konvenčního přístupu Hranice využití ILP 1. Hodinová frekvence pipeline: od určité úrovně každé zvyšování hodinové frekvence způsobuje zvýšení CPI (skoky a jiné hazardy) 2. Načtení a dekódování instrukcí: od určité hranice je obtížné načítat a dekódovat více instrukcí za jeden takt 3. Cache hit rate: pro dlouhodobě běžící (vědecké) aplikace s rozsáhlými datovými soubory je malý cache hit rate způsobený slabou prostorovou lokalitou dat; souvislé datové řetězce (multimédia) mají slabou časovou lokalitu dat

4 Přednáška Vektorový procesor (VP) základy 1 Koprocesor, který je speciálně navržen pro provádění vektorových výpočtů Často používaný ve vektorových superpočítačích, také může být připojen knějakému skalárnímu CPU Vykonává operace na vektorech, např. jeden průchod smyčkou ( 64-prvků FP vektor), počet načtených instrukcí rapidně klesá Vektorové instrukce: výpočet jednoho prvku výsledního vektoru je nezávislý na výpočtu jiných prvků vektoru hluboká pipeline je bez datových hazardů Vektorové prvky mají známy formát přístupu do paměti M prokládaná paměť M pracuje efektivně (nahrazuje cache) M latence je jen jednou pro první prvek vektoru Překládaná paměť M je dražší než paměti cache Řídící hazardy přítomné u skalárního zpracování se zde nevyskytují

5 Přednáška Vektorový procesor základy 2 Vektorové proudové zpracování Aritmetických operací Paměťových operací Efektivní výpočet adres pro jednotlivé elementy vektoru Současné vykonávání několika vektorových operací Základní architektura vektorových počítačů VP = obyčejná proudově pracující jednotka + vektorová jednotka Paměť paměť VP: neúspěšná architektura Procesor s vektorovými registry (L/S architektura)

6 Přednáška Vektorový procesor architektura DLXV Hlavní paměť Vektorová L/S jednotka FP add/subtract 1slovo/ takt + ini. latence Vektorové registry 8 registrů 16 R portů 8 W portů Každý registr 64 elementů 64 b / element (DP) Skalární registry 32 GP registrů 32 FP registrů Vícenásobné R/W porty FP multiply FP divide Integer Logical Cross-bar

7 Přednáška Vektorový procesor komponenty Vektorové registry: pevná délka, uchovává jeden vektor minimálně: 2 čtecí a 1 zapisovací port typicky: 8-32 vektorových registrů, každý z nich uchovává bitových prvků Vektorové funkční jednotky - Vector Functional Units (FUs): plně proudově pracující, každý takt je startována nová operace Typicky: 4 až 8 FUs: FP add, FP mult, FP reciprocal (1/X), integer add, logical, shift; může být i více stejných jednotek Vektorové Load-Store Units (LSUs): plně proudově pracující jednotka, provádí load, nebo store nějakého vektoru; může být i více stejných jednotek LSUs Skalární registry: jeden element pro FP skalár nebo adresu Cross-bar propojuje FUs, LSUs, registry

8 Přednáška Vektorový procesor vektor-registr architektura Charakteristika vektorových procesorů Procesor rok Clock [MHz] Regs # prvků #FUs #LSUs Cray Cray C Convex C Fuj. VP NEC SX/ K 256 var Cray J Cray T FP add, FP multiply, FP reciprocal, integer add, 2 logical shift, population count/parity

9 Přednáška Vektorový procesor typy instrukcí 1 Typy instrukcí pro architekturu procesoru: vektor - registr 1. vektor - vektor, 1 nebo 2 operandy f 1 : V i V j V 2 = sin(v 1 ) f 2 : V i x V j V k V 3 = V 1 + V 2 2. vektor - skalár f 3 : s x V i V j V 2 = s.v 1 3. vektor paměť f 4 : V M f 5 : M V 4. vektorová redukce f 6 : V i s Max, min, sum, střední hodnota f 7 : V i x V k s Skalární součin s = V 1. V 2 5. gather (sběr) f 8 : M x V 0 V 1 nenulové prvky řídkého vektoru V 1 jsou načtené s M s použitím předpisu ve vektoru V 0

10 Přednáška Vektorový procesor typy instrukcí 2 6. scatter (rozložení) f 9 : V 1 x V 0 M 7. maskování f 10 : V 0 x V m V 1 prvky hustého vektoru V 1 jsou uložené do řídkého vektoru v M s použitím předpisu ve V 0 komprese/expanze vektoru vektor vektor - vektor vektor - skalar Reg. V i V j V k Reg. V i V j Skalar reg. 1 2 n s 1 2 n Výkonní jednotka Výkonní jednotka

11 Přednáška Vektorový procesor typy instrukcí 3 gather (sběr) VL reg. V 0 V 1 M data/ adr. vektor paměť Load Reg. V Paměť M Store A Proudově pracující L/S jednotky Bázová adresa

12 Přednáška Vektorový procesor typy instrukcí 4 scatter (rozložení) maskování VL reg. V 0 V 1 M data/ adr. V 0 (testován) V 1 (výsledek) A Bázová adresa x x x VL reg VM reg

13 Přednáška Vektorový procesor typy instrukcí DLXV 1 Aritmetické instrukce Instr. Operandy Operace Činnost ADDV V1,V2,V3 V1=V2 + V3 vektor + vektor ADDSV V1,F0,V2 V1=F0 + V2 skalar + vektor MULTV V1,V2,V3 V1=V2 x V3 vektor x vektor MULSV V1,F0,V2 V1=F0 x V2 skalar x vektor SUBV V1,V2,V3 V1=V2 V3 vektor vektor SUBVS V1, V2, F0 V1=V2 F0 vektor skalar SUBSV V1,F0,V2 V1=F0 V2 skalar vektor DIVV V1,V2,V3 V1=V2 / V3 vektor vektor DIVVS V1, V2, F0 V1=V2 / F0 vektor skalar DIVSV V1,F0,V2 V1=F0 / V2 skalar vektor

14 Přednáška Vektorový procesor typy instrukcí DLXV 2 Load / store instrukce Instr. Operandy Operace Činnost LV V1,R1 V1=M[R1..R1+63] load, stride=1 LVWS V1,(R1,R2) V1=M[R1..R1+63xR2] load, stride=r2 LVI V1,(R1,V0) V1=M[R1+V0(i),i=0..63] nepř.("gather") SVWS (R1,R2), V1 M[R1..R1+63xR2] = V1 store, stride=r2 SVI V1,(R1,V0) M[R1+V0(i),i=0..63] = V1 nepř.( scatter") CVI V1,R1 V1 =compr((i*r1) & VM) vytváří index vektor MOVI2S VLR,R1 Vec. Len. Reg. = R1 urči délku vektoru MOVS2I R1,VLR R1 = Vec. Len. Reg. R1 = délka vektoru MOV VM,R1 Vec. Mask = R1 vytváří mask. vektor

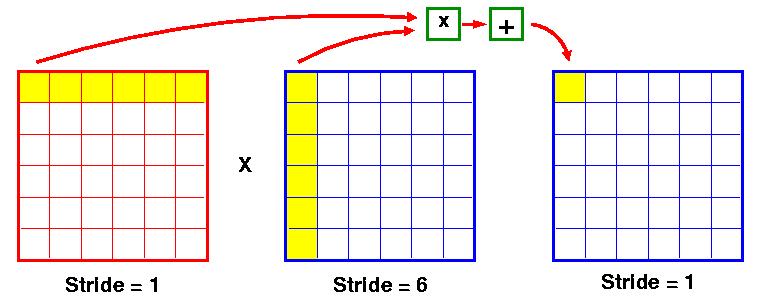

15 Přednáška Operace s pamětí - adresace Load/store operace přesouvají skupiny dat mezi registry a pamětí 3 typy adresace: Unit stride (jednotkový krok) = nejrychlejší Non-unit stride (konstatní krok) Indexed (indexový)=(gather-scatter) Vhodný pro řídké rozložení dat vektor stride Sousedící prvky vektoru v paměti nejdoucí po sobě do 10 i = 1,100 do 10 j = 1,100 A(i,j) = 0.0 do 10 k = 1, A(i,j) = A(i,j)+B(i,k)*C(k,j)

16 Přednáška Operace s pamětí vektor stride 1 Přístup k prvkům B nebo C v paměti není sekvenční Stride: vzdálenost sousedících elementů jednoho vektoru zapsaných v paměti vektor (cache - unit stride) LVWS (load vector with stride) instrukce Stride mohou způsobit konflikty bank (např.: stride = 32 a 16 bank) v[0] = M[x] Unit stride v[1] = M[x+1] v[n-1] = M[x+n-1] x v[0] v[4] v[1] v[5] v[2] v[6] v[3] v[7] Paměťové banky

17 Přednáška Operace s pamětí vektor stride 2 Konstantní stride v[0] = M[x] v[1] = M[x+s] x v[n-1] = M[x+(n-1)*s] v[0] v[2] v[4] v[6] S=2 v[1] v[3] v[5] v[7] Paměťové banky Příklad: 16 pam. modulů, čtecí latence = 12 taktů načíst 64-elementů vektoru se a) stride = 1 a b) stride = 32 Řešení: a) doba trvání: = 75 taktů b) doba trvání: 12 x 64 = 768 taktů každý přístup koliduje s předchozím

18 Přednáška DAXPY loop Y = a X + Y - skalár vs. vektor Mějme vektory X, Y délky 64 elementů a skalár a DLX kód 600 vykonaných instrukcí MULD musí čekat na LD ADDD musí čekat na MULD SD musí čekat na ADDD LD F0,a ADDI R4,Rx,#512 ;last address to ld lp: LD F2, 0(Rx) ;load X(i) MULTD F2,F0,F2 ;a*x(i) LD F4, 0(Ry) ;load Y(i) ADDD F4,F2, F4 ;a*x(i) + Y(i) SD F4,0(Ry) ;store into Y(i) ADDI Rx,Rx,#8 ;inc. index to X ADDI Ry,Ry,#8 ;inc. index to Y SUB R20,R4,Rx ;compute bound BNZ R20,lp ;check if done DAXPY: malá část Linpack benchmarku, double precision

19 Přednáška DAXPY loop Y = a X + Y - skalár vs. vektor 64 vektorových operací + Bez režie cyklu a také 64x méně pipeline hazardů DLXV kód LD F0,a ;load scalar a LV V1,Rx ;load vector X MULTS V2,F0,V1 ;vector-scalar mult. LV V3,Ry ;load vector Y ADDV V4,V2,V3 ;add SV Ry,V4 ;store the result DLX vs. DLXV 578 (2+9*64) vs. 321 (1+5*64) operací 1.8x 578 (2+9*64) vs. 6 instrukcí 96x

20 Přednáška Vektorové proudové zpracování (pipeline) 1 Bez datových hazardů - stalls Není potřeba speciální HW na řešení stalls

21 Přednáška Vektorové proudové zpracování (pipeline) 2 Paralelní výpočet Bez datových hazardů -stalls Všechno nebo část je možné vykonávat paralelně

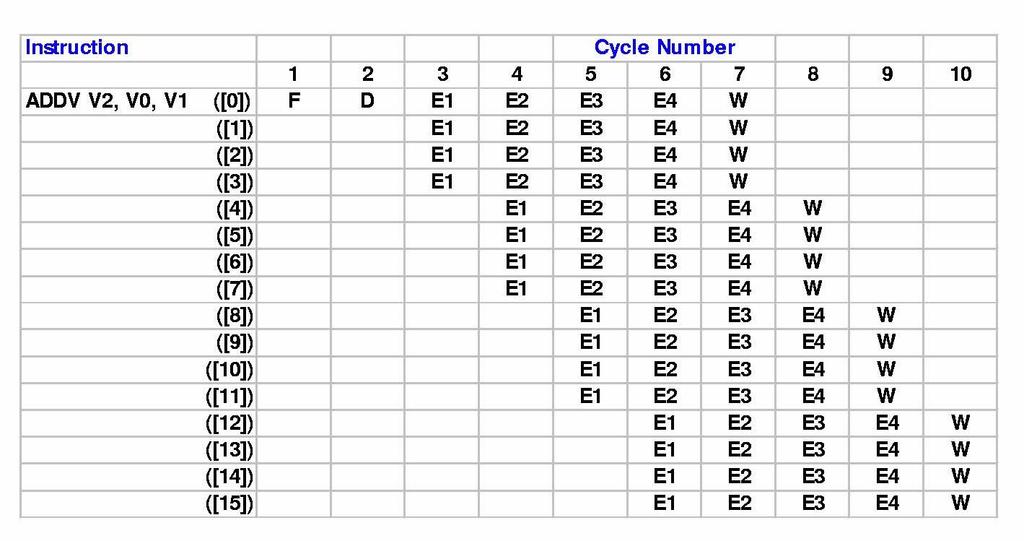

22 Přednáška Vektorové proudové zpracování (pipeline) 3 Paralelní & proudové zpracování

23 Přednáška Vektorové proudové zpracování (pipeline) 4 Chaining (řetězení) Způsob forwardingu rozšířeného na vektorové registry MULV V1, V2, V3 ; ADDV může začít hned když je V1(1) dostupné ADDV V4, V1, V5 MULV ADDV Bez řetězení Chaining Zkráceně MULV ADDV MULV

24 Přednáška Doba vektorových výpočtů 1 Time (čas) = f(vektorová délka, datové závislosti, strukt. hazardy) Initiation rate (četnost spouštění): míra schopnosti FU zpracovat více vektorových elementů současně (= # lanes; obyčejně 1, nebo 2 na Cray T-90) Convoy (konvoj): množina vektorových instrukcí, které mohou začít vykonávat v tom samém čase (žádné strukt. nebo datové hazardy), konvoje se nepřekrývají Chime: přibližný čas pro vektorovou operaci m convoys take m chimes; když délka vektorů je n, potom potřebuje přibližně m x n taktů na provedení výpočtu (ignoruje se overhead; dobra aproximace pro dlouhé vektory) 1: LV V1,Rx ;load vector X DLXV kód 2: MULV V2,F0,V1 ;vector-scalar mult. LV V3,Ry ;load vektor Y 3: ADDV V4,V2,V3 ;add Konvoje bez řetězení 4: SV Ry,V4 ;store the result

25 Přednáška Doba vektorových výpočtů 2 Předpokládejme: Frekvence, se kterou vektorová jednotka zpracuje operandy a vypočítá výsledky = 1/clock cycle Kombinovaná vektorová funkce (convoy) je provedena přibližně za n taktů Řetězení dat závislé instrukce Startovací čas (úměrný pipeline latence) konvoj 1 Jednotka takty konvoj 2 L/S 12 (1 x L/S access pipes) konvoj n-1= 63 ADD n-1= 63 MULT 7 12 n-1= 63 DIV 20 Konvoje s řetězením Jen 1 paměťová pipe 1: LV V1,Rx MULV V2,F0, V1 2: LV V3,Ry ADDV V4,V2,V3 3: SV Ry,V x n = 238 taktů 238/n = 3.72 taktů / element

26 Přednáška Doba vektorových výpočtů 3 1: LV V1,Rx MULV V2,F0, V1 LV V3,Ry ADDV V4,V2,V3 SV Ry,V4 2 load pipes & 1 store pipe Konvoj s řetězením konvoj n-1 = 63 T(n) = n = 37 + n 100/n = 1.56 taktů / element lim T ( n) / n = 1 n 12 6 n-1 = n-1 = 63

27 Přednáška Délka vektoru Co dělat v případě, že vektorová délka není přesně 64 (DLXV)? vektor-length register (VLR) řídí vektorové operace podle délky vektorů jako: vektor load/store. (délka vektoru kapacita vektorového registrů ) do 10 i = 1, n 10 Y(i) = a * X(i) + Y(i) Neznáme n dokud program běží! Může se měnit v průběhu provádění programu n > max. vektor length (MVL)? vektor je delší než MVL strip mining technika strip vektorový segment, takový, že každý vektorová operace je vykonávána pro velikost MVL

28 Přednáška Délka vektoru strip mining Strip mining: generování takového kódu, že každá vektorová operace je prováděna pro velikost MVL 1. smyčka provádí n mod MVL část vektoru, pro zbytek výpočtu je VL = MVL low = 1 VL = (n mod MVL) /*nelezení zbývající části*/ do 1 j = 0, (n / MVL) /*vnější smyčka*/ do 10 i = low, low+vl-1 /*výpočet pro VL*/ Y(i) = a*x(i) + Y(i) /*výpočet*/ 10 continue low = low+vl /*start dalšího vektoru*/ VL = MVL /*délka pro zbytek výpočtu*/ 1 continue Vektorové části: 1. Segment má (n mod MVL) prvků n/mvl segmentů má každý MVL prvků

29 Přednáška Výkonnosní rovnice f = taktovací frekvence, n = vektorová délka, c = # konvojů T START = doba potřebná pro start, T LOOP = čas potřebný pro strip mining # taktů pro délku vektoru n T(n) = n /MVL x (T START + T LOOP ) + n x c Příklad: DAXPY na DLXV 200 MHz, n = 200, T START = 37, T LOOP = 15, c = 3 Řešení: T(n) = n /64 x ( ) + n x 3 = 808 taktů 808*5 ns = 4.04 µs 808/n = 4.04 taktů / element

30 Přednáška Vektorová metrika R : MFLOPS odhadnuta na nekonečně dlouhém vektoru reálné problémy nemají nekonečně dlouhé vektory a navíc čas potřebný pro nastartování mají větší N 1/2 : vektorová délka potřebná pro dosažení poloviny R hodná pro měření vlivu času potřebného pro nastartování N V : vektorová délka potřebná pro učinění vektorového zpracování rychlejším než zpracování sekvenční skalární mód zahrnuje čas potřebný pro start, a také kvalitu propojení; vyjadřuje zrychlení skalárního zpracování oproti vektorovému

31 Přednáška Podmíněné vykonávání instrukcí Předpokládejme: do 100 i = 1, 64 if (A(i).ne. 0) then A(i) = A(i) B(i) endif 100 continue vector-mask control -- řízení pomocí maskování se provádí pomocí nějakého Booleovského vektoru: kde vector-mask register je načten z vektorového testu, vektorová instrukce se provádí pouze na těch vektorových elementech, pro které je na stejné pozici vector-mask registru logická 1.

32 Přednáška Výhody vektorového zpracování Lehce získat velký výkon; n operací: nezávislé používají stejnou funkční jednotku přístup k odděleným registrům přístup k sousledným paměťovým slovům nebo ke slovům se známým vzorem možnost využívat velké propustnosti při přístupu do paměti skrytá paměťová latence (a další typy latencí) Scalability (škálovatelnost): možnost zvýšit výkonnost když máme k dispozici více HW! Compact: zápis n operací s 1 krátkou instrukcí (v. VLIW) Predictable: reálný výkon vs. Statistická pravděpodobnost (cache) Multimedia: možnost výběru: N * 64b, 2N * 32b, 4N * 16b, 8N * 8b Vyspělost: vývoj překladačů Nevýhody: není in?!

33 Přednáška Aplikace Jsou ohraničené vědeckými výpočty? Multimedia processing ((de)compress, graphics, audio synth, image proc.) Standardní benchmarková jádra (násobení matic, FFT, konvoluce, řazení) Ztrátová komprese (JPEG, MPEG video a audio) Bezeztrátová komprese (Zero removal, RLE, Differencing, LZW) Kryptografie (RSA, DES/IDEA, SHA/MD5) Rozeznávání řeči a písma OS/Networking (memcpy, memset, parity, checksum) Databáze (hash/join, data mining, image/video serving) Language run-time support (stdlib, garbage collection) SPECint95
