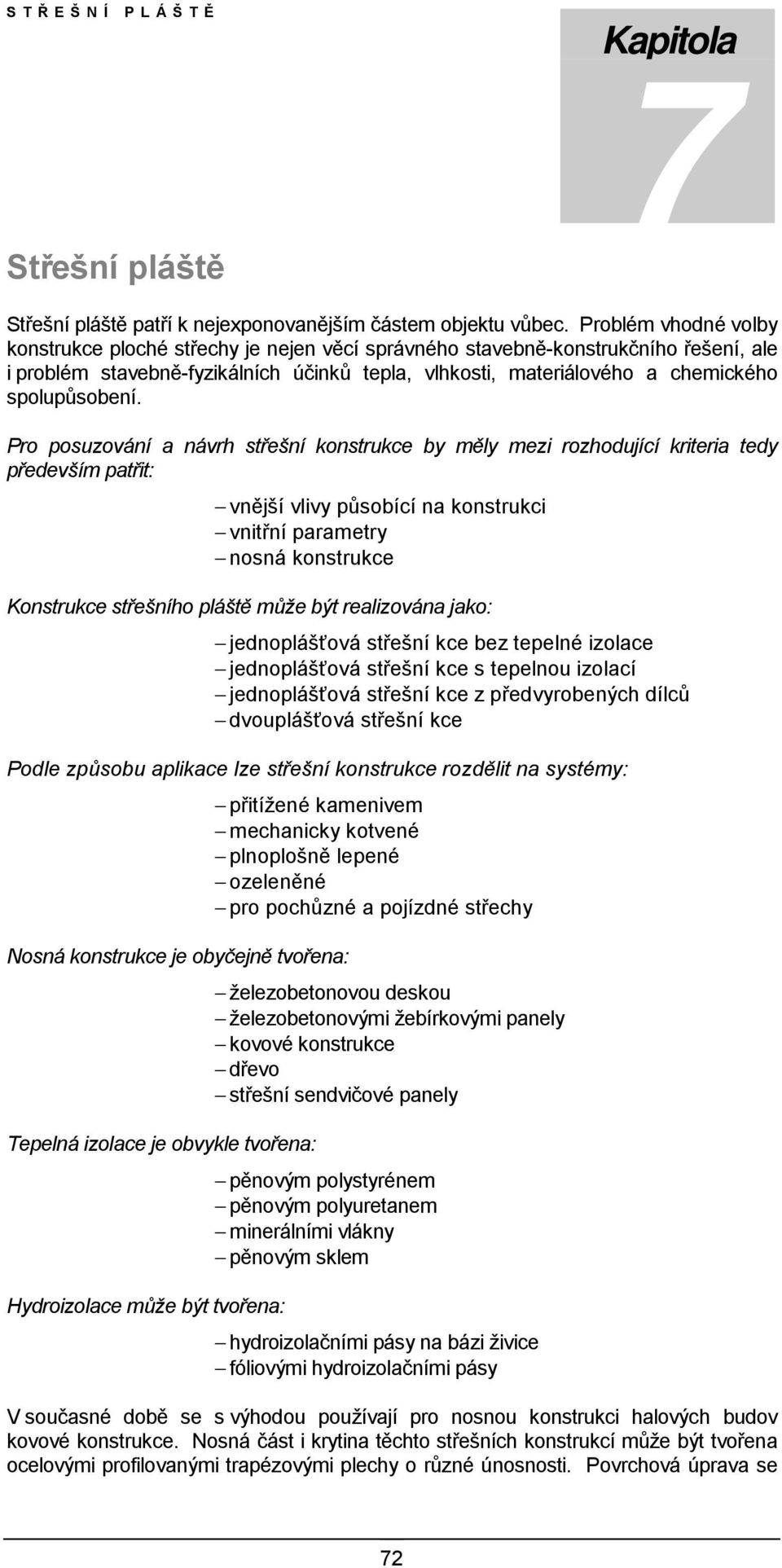

1 Kapitola 7 Střešní pláště Střešní pláště patří k nejexponovanějším částem objektu vůbec. Problém vhodné volby konstrukce ploché střechy je nejen věcí správného stavebně-konstrukčního řešení, ale i problém stavebně-fyzikálních účinků tepla, vlhkosti, materiálového a chemického spolupůsobení. Pro posuzování a návrh střešní konstrukce by měly mezi rozhodující kriteria tedy především patřit: vnější vlivy působící na konstrukci vnitřní parametry nosná konstrukce Konstrukce střešního pláště může být realizována jako: jednoplášťová střešní kce bez tepelné izolace jednoplášťová střešní kce s tepelnou izolací jednoplášťová střešní kce z předvyrobených dílců dvouplášťová střešní kce Podle způsobu aplikace lze střešní konstrukce rozdělit na systémy: přitížené kamenivem mechanicky kotvené plnoplošně lepené ozeleněné pro pochůzné a pojízdné střechy Nosná konstrukce je obyčejně tvořena: železobetonovou deskou železobetonovými žebírkovými panely kovové konstrukce dřevo střešní sendvičové panely Tepelná izolace je obvykle tvořena: pěnovým polystyrénem pěnovým polyuretanem minerálními vlákny pěnovým sklem Hydroizolace může být tvořena: hydroizolačními pásy na bázi živice fóliovými hydroizolačními pásy V současné době se s výhodou používají pro nosnou konstrukci halových budov kovové konstrukce. Nosná část i krytina těchto střešních konstrukcí může být tvořena ocelovými profilovanými trapézovými plechy o různé únosnosti. Povrchová úprava se 72

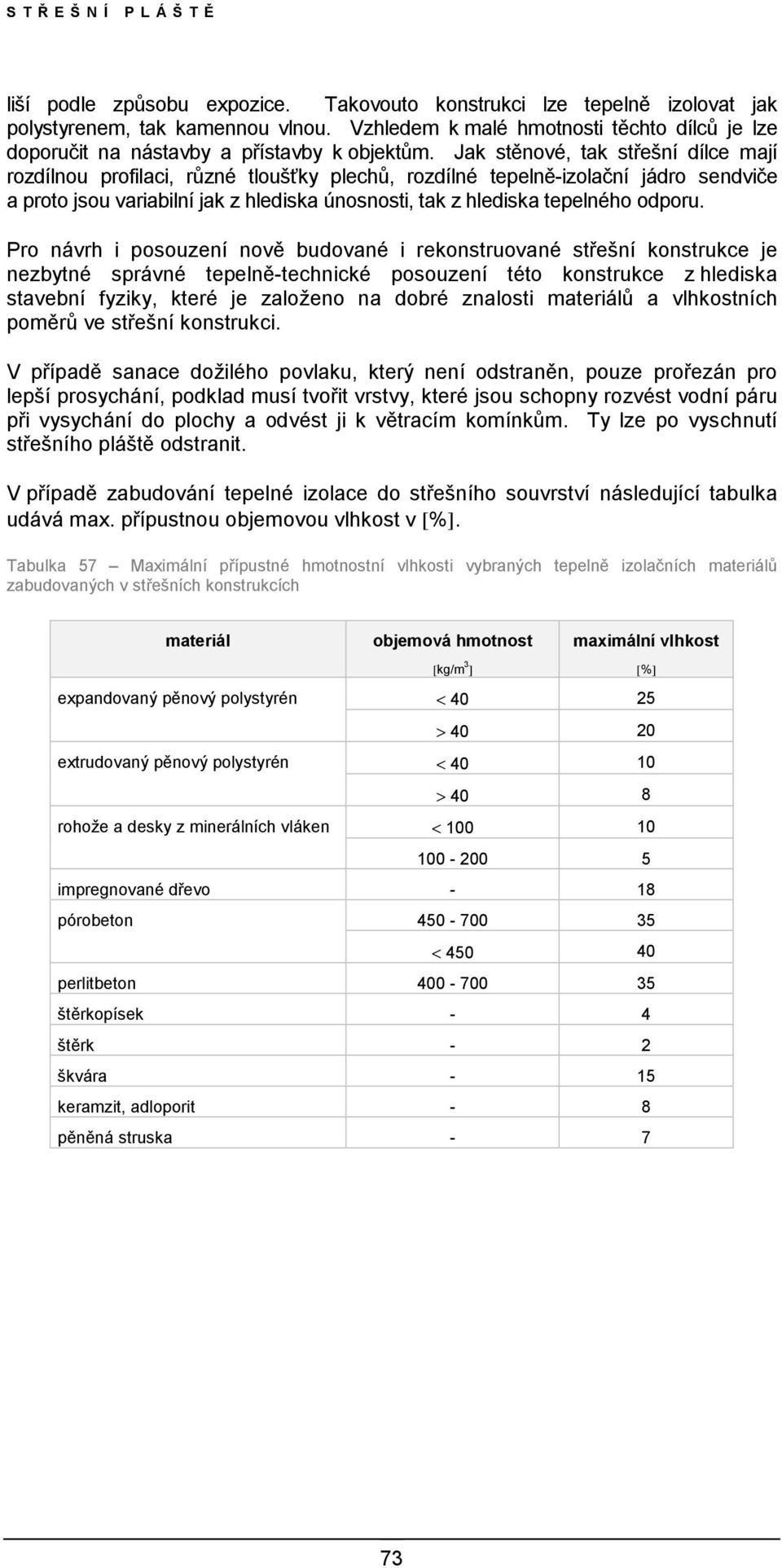

2 liší podle způsobu expozice. Takovouto konstrukci lze tepelně izolovat jak polystyrenem, tak kamennou vlnou. Vzhledem k malé hmotnosti těchto dílců je lze doporučit na nástavby a přístavby k objektům. Jak stěnové, tak střešní dílce mají rozdílnou profilaci, různé tloušťky plechů, rozdílné tepelně-izolační jádro sendviče a proto jsou variabilní jak z hlediska únosnosti, tak z hlediska tepelného odporu. Pro návrh i posouzení nově budované i rekonstruované střešní konstrukce je nezbytné správné tepelně-technické posouzení této konstrukce z hlediska stavební fyziky, které je založeno na dobré znalosti materiálů a vlhkostních poměrů ve střešní konstrukci. V případě sanace dožilého povlaku, který není odstraněn, pouze prořezán pro lepší prosychání, podklad musí tvořit vrstvy, které jsou schopny rozvést vodní páru při vysychání do plochy a odvést ji k větracím komínkům. Ty lze po vyschnutí střešního pláště odstranit. V případě zabudování tepelné izolace do střešního souvrství následující tabulka udává max. přípustnou objemovou vlhkost v [%]. Tabulka 57 Maximální přípustné hmotnostní vlhkosti vybraných tepelně izolačních materiálů zabudovaných v střešních konstrukcích materiál objemová hmotnost maximální vlhkost [kg/m 3 ] [%] expandovaný pěnový polystyrén < > extrudovaný pěnový polystyrén < > 40 8 rohože a desky z minerálních vláken < impregnované dřevo - 18 pórobeton < perlitbeton štěrkopísek - 4 štěrk - 2 škvára - 15 keramzit, adloporit - 8 pěněná struska

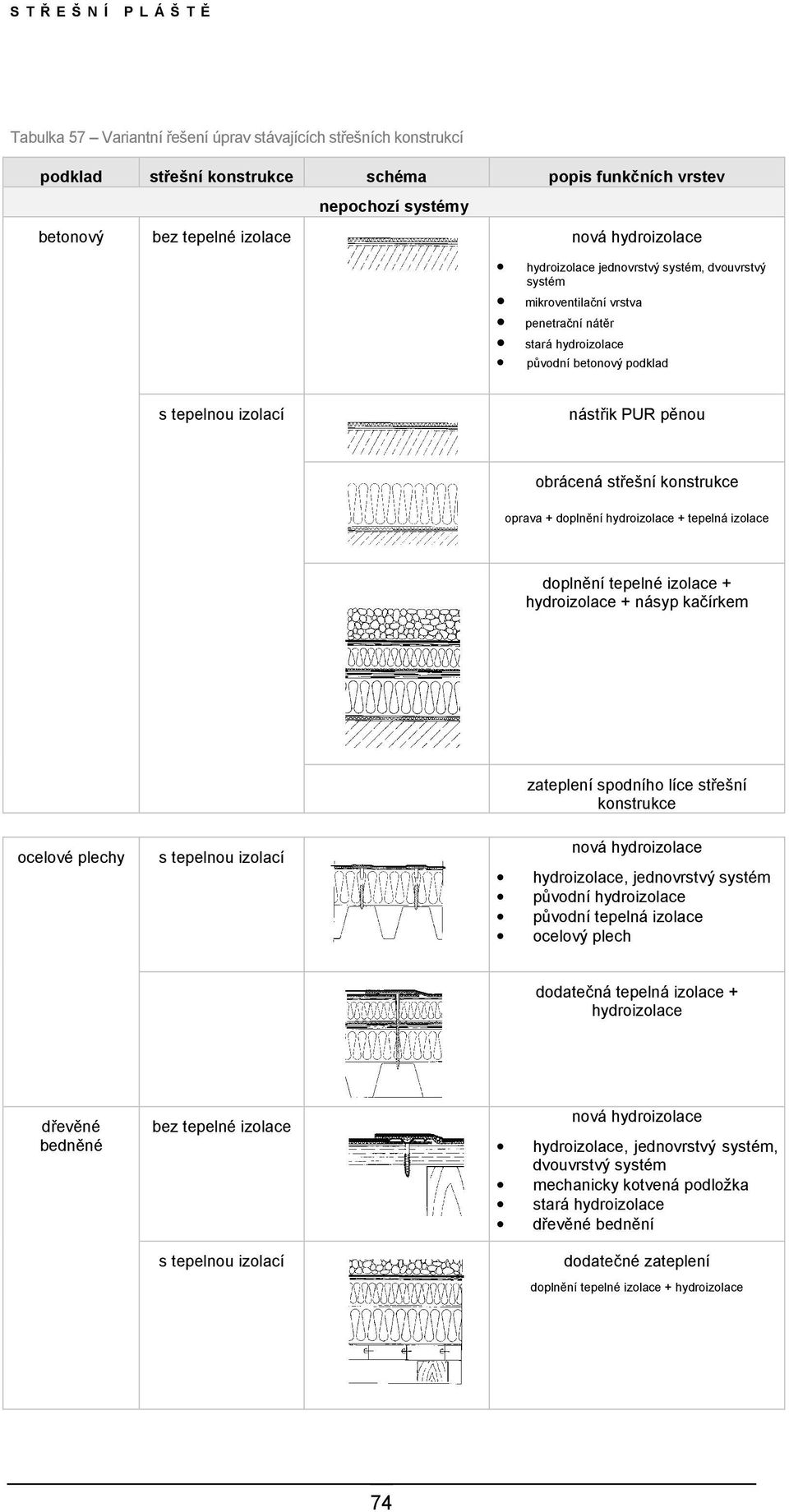

3 Tabulka 57 Variantní řešení úprav stávajících střešních konstrukcí podklad střešní konstrukce schéma popis funkčních vrstev betonový bez tepelné izolace nepochozí systémy nová hydroizolace hydroizolace jednovrstvý systém, dvouvrstvý systém mikroventilační vrstva penetrační nátěr stará hydroizolace původní betonový podklad s tepelnou izolací nástřik PUR pěnou obrácená střešní konstrukce oprava + doplnění hydroizolace + tepelná izolace doplnění tepelné izolace + hydroizolace + násyp kačírkem zateplení spodního líce střešní konstrukce ocelové plechy s tepelnou izolací nová hydroizolace hydroizolace, jednovrstvý systém původní hydroizolace původní tepelná izolace ocelový plech dodatečná tepelná izolace + hydroizolace dřevěné bedněné bez tepelné izolace s tepelnou izolací nová hydroizolace hydroizolace, jednovrstvý systém, dvouvrstvý systém mechanicky kotvená podložka stará hydroizolace dřevěné bednění dodatečné zateplení doplnění tepelné izolace + hydroizolace 74

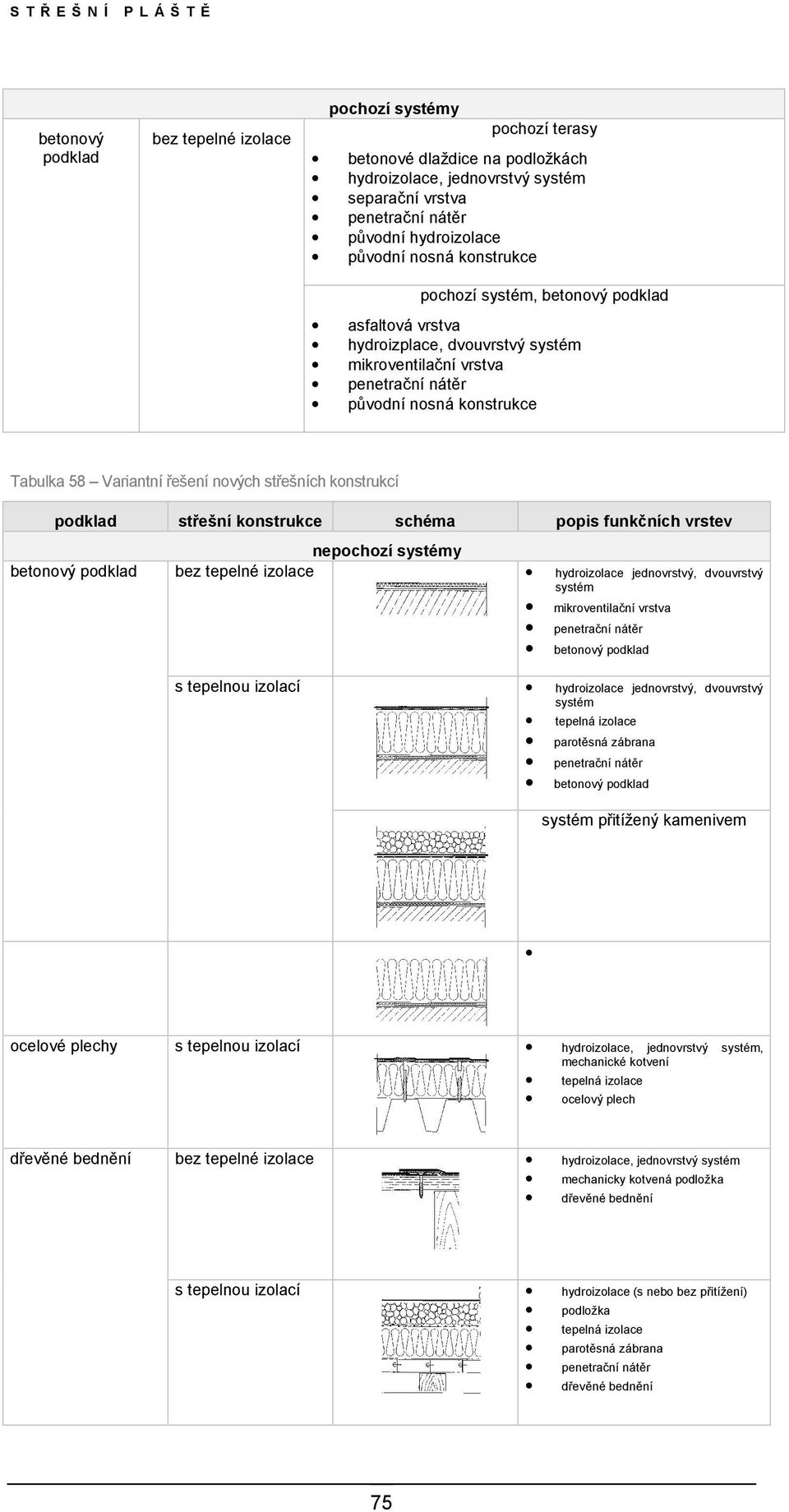

4 betonový podklad bez tepelné izolace pochozí systémy pochozí terasy betonové dlaždice na podložkách hydroizolace, jednovrstvý systém separační vrstva penetrační nátěr původní hydroizolace původní nosná konstrukce pochozí systém, betonový podklad asfaltová vrstva hydroizplace, dvouvrstvý systém mikroventilační vrstva penetrační nátěr původní nosná konstrukce Tabulka 58 Variantní řešení nových střešních konstrukcí podklad střešní konstrukce schéma popis funkčních vrstev betonový podklad nepochozí systémy bez tepelné izolace hydroizolace jednovrstvý, dvouvrstvý systém mikroventilační vrstva penetrační nátěr s tepelnou izolací hydroizolace jednovrstvý, dvouvrstvý systém tepelná izolace parotěsná zábrana penetrační nátěr systém přitížený kamenivem ocelové plechy s tepelnou izolací hydroizolace, jednovrstvý systém, mechanické kotvení tepelná izolace ocelový plech dřevěné bednění bez tepelné izolace hydroizolace, jednovrstvý systém mechanicky kotvená podložka dřevěné bednění s tepelnou izolací hydroizolace (s nebo bez přitížení) podložka tepelná izolace parotěsná zábrana penetrační nátěr dřevěné bednění 75

5 betonový podklad pochozí systémy bez tepelné izolace pochozí terasy betonové dlaždice na podložkách hydroizolace, jednovrstvý systém separační vrstva nosná konstrukce s tepelnou izolací pochozí systém, betonový podklad asfaltová vrstvy hydroizolace, jednovrstvý systém mikroventilační vrstva penertační nátěr pochozí terasy betonové dlaždice na podložkách hydroizolace, jednovrstvý systém separační vrstva tepelná izolace parotěsná zábrana nosná konstrukce pochozí systém, betonový podklad asfaltová vrstvy hydroizolace, jednovrstvý systém tepelná izolace (pěnové sklo) horký asfalt parotěsná zábraba penertační nátěr 76

6 Střešní panely - ISOTECHNICA ISOTECHNICA Via Mezzavia, 130 Carrara San Giorgio Italy Tel.: 049/ Telex: Wallsystem zaručuje jednoduchost montáže, maximální izolační schopnosti bez přítomnosti vlhkosti, absolutní monolitnost panelu a vysokou estetickou úroveň. Panely sendvičového typu Wallsystem z kovových profilů a vnitřního jádra z polyuretanových pryskyřic zaručují kromě tepelné izolace i vynikající mechanickou odolnost, která umožňuje jejich použití i pro značné výšky. WALLSYSTEM PD/5, WALLSYSTEM PF/C Střešní panel určený pro sklo větší než 7%, horní plášť je kovový s pěti podélnými vlnami a spodní kovovým plechem o stejném tvaru jako stěnový panel TN. Návaznost střechy se dosáhne překrytím koncových částí panelů, kde je zaručena nepropustnost. modul: délka : tloušťka: typ opláštění: mm na přání 30, 35, 40, 50, 60, 80, 100 mm standardní s pozinkovaným plechem, nebo pozink natřený,tloušťka 5/10 mm WALLSYSTEM PF/D Střešní panel se syntetickým, nebo živičným povlakem určený pro realizaci plochých střech se sklonem do 7%. Spodní, nosná část panelu je z kovového plechu. Návaznost střechy se dosáhne překrytím koncových částí panelů, kde je zaručena nepropustnost. modul: délka : tloušťka: typ opláštění: mm na přání 30, 35, 40, 50, 60, 80, mm vnější vlny standardní s pozinkovaným plechem, nebo pozink natřený, tloušťka 5/10 mm SUNIP SUNIP a.s. Vážní 961 Hradec králové Tel.: 049/44502 Fax: 049/ Stavební universální izolační panely s možností horizontálního, nebo vertikálního skládání střechy i pro obvodové pláště. Základní provedení panelů je se tl. plechu 0,5 mm na obou stranách, nebo 0,75 mm na vnější straně. Vnitřní výplň tvoří výplň z PUR, nebo minerální vata. Plechy jsou ocelové, oboustranně pozinkované a opatřené nátěrem 25 µm, povrchové úpravy polyester 25 µm, PVDF 25 µm, nebo PVC 100 µm plastisol. Tabulka 59 - Technické parametry, Sunip typ tloušťka plechu panel λ vnější vnitřní tloušťka délka hmotnost [mm] [mm] [mm] [mm] [kg/m 2 ] [W/m 2 K] Sunip UNIPUR - panely s polyuretanem SP1 60/90 0, ,6 0,33 12,9 SP1 80/110 0, ,5 0,25 0,75 13,8 SP1 100/ ,2 0,20 14,3 Sunip UNIROCK - panely s čedičovou vatou SR1 100/130 0, ,9 0,45 0, ,3 SR1 120/150 0, ,2 0,36 SR1 140/ ,4 0,32 77

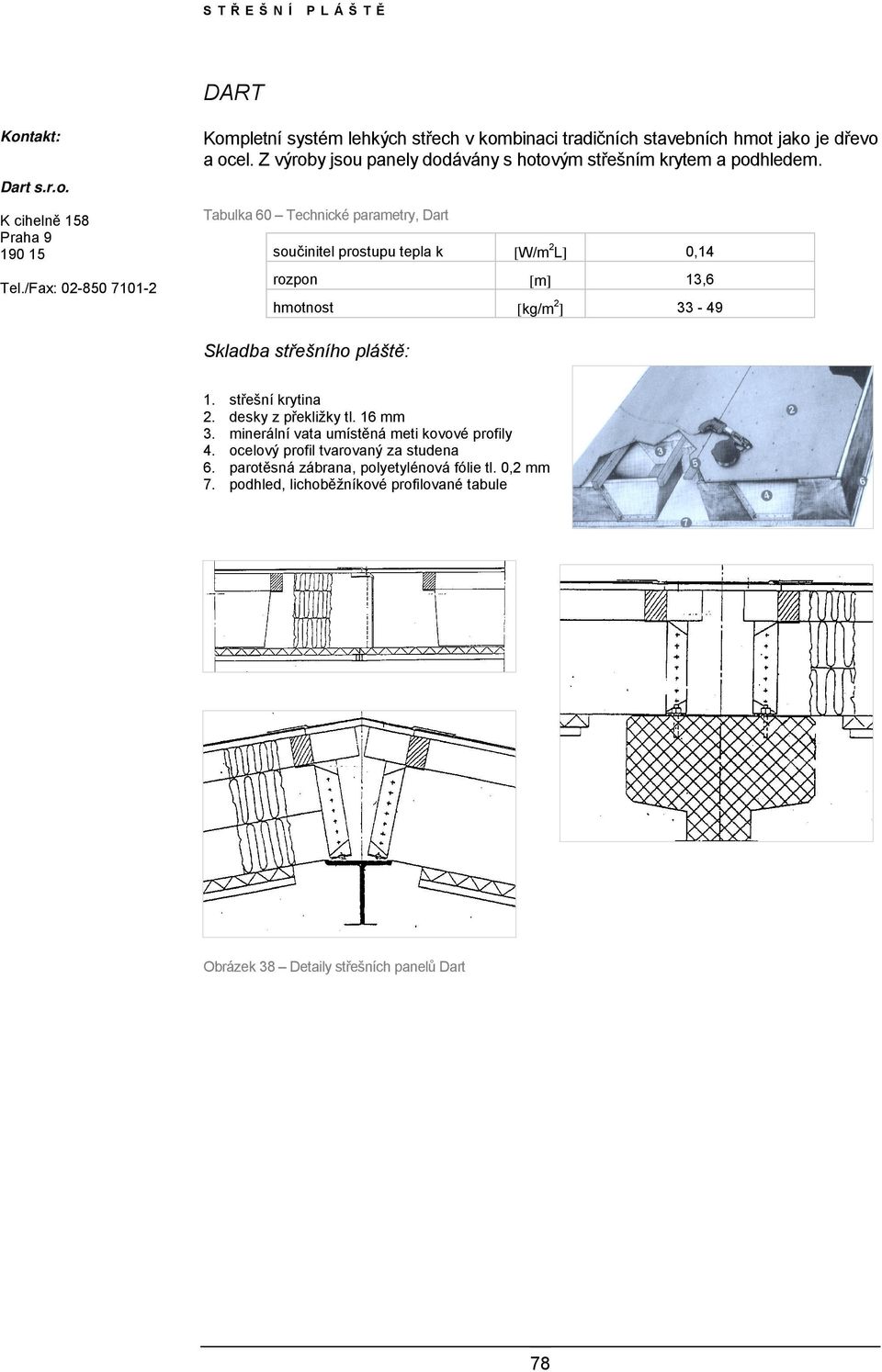

7 DART Dart s.r.o. K cihelně 158 Praha Tel./Fax: Kompletní systém lehkých střech v kombinaci tradičních stavebních hmot jako je dřevo a ocel. Z výroby jsou panely dodávány s hotovým střešním krytem a podhledem. Tabulka 60 Technické parametry, Dart součinitel prostupu tepla k [W/m 2 L] 0,14 rozpon [m] 13,6 hmotnost [kg/m 2 ] Skladba střešního pláště: 1. střešní krytina 2. desky z překližky tl. 16 mm 3. minerální vata umístěná meti kovové profily 4. ocelový profil tvarovaný za studena 6. parotěsná zábrana, polyetylénová fólie tl. 0,2 mm 7. podhled, lichoběžníkové profilované tabule Obrázek 38 Detaily střešních panelů Dart 78

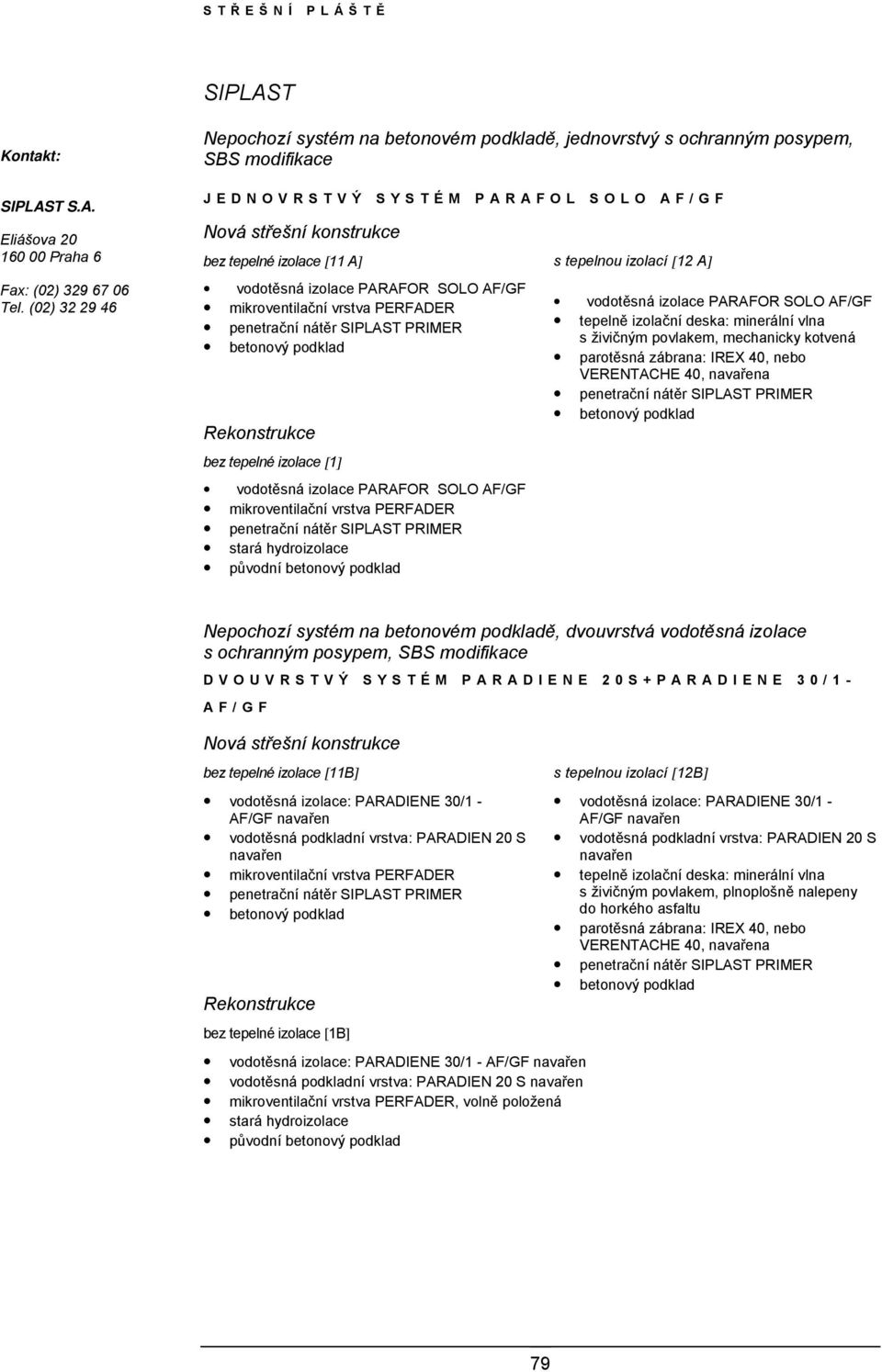

8 SIPLAST SIPLAST S.A. Eliášova Praha 6 Fax: (02) Tel. (02) Nepochozí systém na betonovém podkladě, jednovrstvý s ochranným posypem, SBS modifikace JEDNOVRSTVÝ SYSTÉM PARAFOL SOLO AF/GF Nová střešní konstrukce bez tepelné izolace [11 A] vodotěsná izolace PARAFOR SOLO AF/GF mikroventilační vrstva PERFADER Rekonstrukce bez tepelné izolace [1] vodotěsná izolace PARAFOR SOLO AF/GF mikroventilační vrstva PERFADER stará hydroizolace původní betonový podklad s tepelnou izolací [12 A] vodotěsná izolace PARAFOR SOLO AF/GF tepelně izolační deska: minerální vlna s živičným povlakem, mechanicky kotvená parotěsná zábrana: IREX 40, nebo VERENTACHE 40, navařena Nepochozí systém na betonovém podkladě, dvouvrstvá vodotěsná izolace s ochranným posypem, SBS modifikace DVOUVRSTVÝ SYSTÉM PARADIENE 20S+PARADIENE 30/1 - AF/GF Nová střešní konstrukce bez tepelné izolace [11B] vodotěsná izolace: PARADIENE 30/1 - AF/GF navařen vodotěsná podkladní vrstva: PARADIEN 20 S navařen mikroventilační vrstva PERFADER Rekonstrukce bez tepelné izolace [1B] vodotěsná izolace: PARADIENE 30/1 - AF/GF navařen vodotěsná podkladní vrstva: PARADIEN 20 S navařen mikroventilační vrstva PERFADER, volně položená stará hydroizolace původní betonový podklad s tepelnou izolací [12B] vodotěsná izolace: PARADIENE 30/1 - AF/GF navařen vodotěsná podkladní vrstva: PARADIEN 20 S navařen tepelně izolační deska: minerální vlna s živičným povlakem, plnoplošně nalepeny do horkého asfaltu parotěsná zábrana: IREX 40, nebo VERENTACHE 40, navařena 79

9 Nepochozí systém na ocelových pleších, jednovrstvý s ochranným posypem, SBS modifikace Nová střešní konstrukce s tepelnou izolací [13] vodotěsná izolace PARAFOR SOLO FM, mechanicky kotveno se svařenými přesahy tepelná izolace: desky z minerální vlny bez živičného povlaku, nebo desky z perlitu ocelový plech JEDNOVRSTVÝ SYSTÉM PARAFOL SOLO AF/GF Rekonstrukce s původní tepelnou izolací [6] vodotěsná izolace PARAFOR SOLO AF/GF izolace PARAFOR SOLO FM, mechanicky kotveno se svařenými přesahy stará vodotěsná izolace stará tepelná izolace ocelový plech Pochozí systém na betonovém podkladě, jednovrstvý systém pro parkovací plochu, modifikované SBS s ochranou vrstvou z asfaltobetonu JEDNOVRSTVÝ SYSTÉM PARAFOL SOLO GF Nová střešní konstrukce bez tepelné izolace [35] asfaltová vrstva, 50 mm vodotěsná podkladní vrstva: PARAFOR SOLO GF, navařen mikroventilační vrstva PERFADER Rekonstrukce bez tepelné izolace [36] asfaltová vrstva 50 mm vodotěsná izolace: PARAFOL SOLO GF, navařen mikroventilační vrstva PERFADER, volně položená vhodný podklad původní betonový podklad s tepelnou izolací [20] asfaltová vrstva 50 mm vodotěsná izolace: PARAFOL SOLO GF, navařen tepelně izolační deska: plnoplošně nalepené perlitové desky se živičným povrchem, nebo pěnové sklo horký asfalt parotěsná zábrana: IREX 40, nebo VERENTACHE 40, navařena 76

10 Nepochozí systém na betonovém podkladě, jednovrstvý systém s ochranným posypem, samolepicí ADESOLO, ochranný posyp, modifikace SBS JEDNOVRSTVÝ SYSTÉM SE SAMOLEPICÍ ADESOLO Nová střešní konstrukce bez tepelné izolace [11A] vodotěsná izolace: samolepicí ADESOLO vhodný podklad pro hydoizolaci Rekonstrukce bez tepelné izolace [1A] vodotěsná izolace: samolepicí ADESOLO stará hydroizolace původní betonový podklad s tepelnou izolací [12A] vodotěsná izolace: samolepicí ADESOLO tepelně izolační deska: deska z pěnového polystyrenu, objemová hmotnost větší než 20 kg/m 3, nebo minerální vláknité desky s kašírovaným povrchem, PUR se skleněnou tkaninou na obou stranách lepení za studena: jednosložkové polyuretanové lepidlo typu ISOLEMI FI 5684 aplikované v pásech po 150 mm parotěsná zábrana: RAMPAR, navařen vhodný podklad pod hydroizolaci Nepochozí systém na betonovém podkladě Dvouvrstvá vodotěsná izolace s ochranným posypem, SBS modifikace DVOUVRSTVÝ SYSTÉM PARADIENE 20S + PARADIAL S* (30/1 -AF-GF) Nová střešní konstrukce bez tepelné izolace vodotěsná izolace: PARADIAL S, nebo VERCUIVRE S, nebo VERINOX S, navařen vodotěsná podkladní vrstva: PARADIEN 20 S, navařen mikroventilační vrstva PERFADER vhodný podklad pod hydroizolaci Rekonstrukce bez tepelné izolace s tepelnou izolací vodotěsná izolace: PARADIAL S, nebo VERCUIVRE S, nebo VERINOX S, navařen vodotěsná podkladní vrstva: PARADIEN 20 S, navařen tepelně izolační deska: minerální vlna s živičným povlakem, perlitové desky s živičným povrchem horký asfalt parotěsná zábrana: IREX 40, nebo VERENTACHE 40, navařena vhodný podklad pod hydroizolaci vodotěsná izolace: PARADIENE 30/1 - AF/GF navařen vodotěsná podkladní vrstva: PARADIEN 20 S navařen mikroventilační vrstva PERFADER, volně položená stará hydroizolace původní betonový podklad Nepochozí systém na dřevěném bednění, jednovrstvý systém na podložce 77

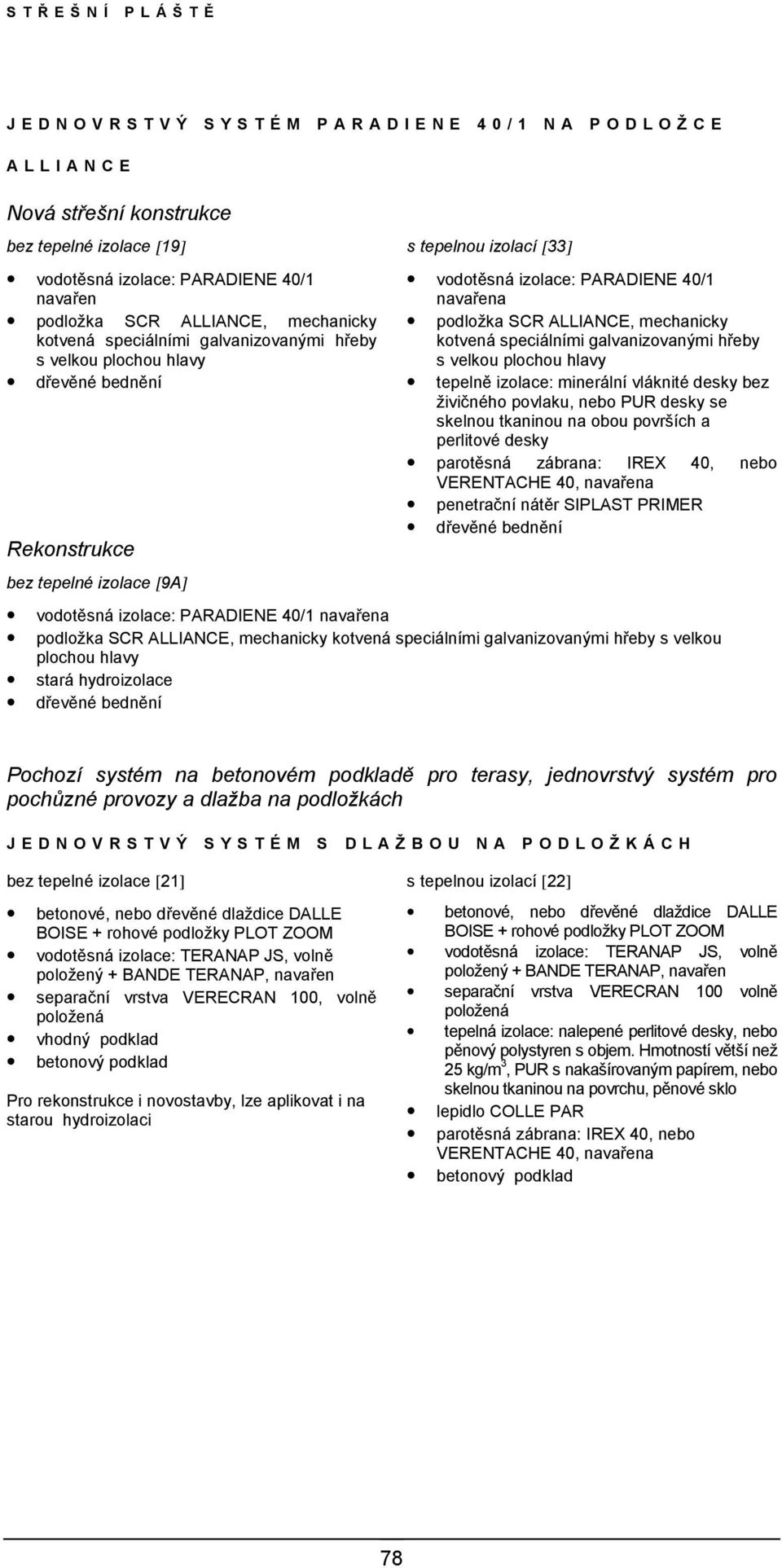

11 JEDNOVRSTVÝ SYSTÉM PARADIENE 40/1 NA PODLOŽCE ALLIANCE Nová střešní konstrukce bez tepelné izolace [19] vodotěsná izolace: PARADIENE 40/1 navařen podložka SCR ALLIANCE, mechanicky kotvená speciálními galvanizovanými hřeby s velkou plochou hlavy dřevěné bednění Rekonstrukce bez tepelné izolace [9A] s tepelnou izolací [33] vodotěsná izolace: PARADIENE 40/1 navařena podložka SCR ALLIANCE, mechanicky kotvená speciálními galvanizovanými hřeby s velkou plochou hlavy tepelně izolace: minerální vláknité desky bez živičného povlaku, nebo PUR desky se skelnou tkaninou na obou površích a perlitové desky parotěsná zábrana: IREX 40, nebo VERENTACHE 40, navařena dřevěné bednění vodotěsná izolace: PARADIENE 40/1 navařena podložka SCR ALLIANCE, mechanicky kotvená speciálními galvanizovanými hřeby s velkou plochou hlavy stará hydroizolace dřevěné bednění Pochozí systém na betonovém podkladě pro terasy, jednovrstvý systém pro pochůzné provozy a dlažba na podložkách JEDNOVRSTVÝ SYSTÉM S DLAŽBOU NA PODLOŽKÁCH bez tepelné izolace [21] betonové, nebo dřevěné dlaždice DALLE BOISE + rohové podložky PLOT ZOOM vodotěsná izolace: TERANAP JS, volně položený + BANDE TERANAP, navařen separační vrstva VERECRAN 100, volně položená vhodný podklad Pro rekonstrukce i novostavby, lze aplikovat i na starou hydroizolaci s tepelnou izolací [22] betonové, nebo dřevěné dlaždice DALLE BOISE + rohové podložky PLOT ZOOM vodotěsná izolace: TERANAP JS, volně položený + BANDE TERANAP, navařen separační vrstva VERECRAN 100 volně položená tepelná izolace: nalepené perlitové desky, nebo pěnový polystyren s objem. Hmotností větší než 25 kg/m 3, PUR s nakašírovaným papírem, nebo skelnou tkaninou na povrchu, pěnové sklo lepidlo COLLE PAR parotěsná zábrana: IREX 40, nebo VERENTACHE 40, navařena 78

12 Tabulka 61 Technické parametry, Siplast typ pásu, vyztužení PF Solo GF PE 180 PF Solo FF PE 180 PF 30 GF PF Solo FM Paradial S Vercuivre bod tání [ C] >120 >120 >120 >120 >110 >120 mez elasticity [%] maximální protažení [%] >1000 >1000 >1000 >1000 >800 >800 nepropustnost vody [-] absolutní absolutní absolutní absolutní absolutní absolutní nepropustnost vodní páry [µ] >70000 >70000 >50000 >70000 >70000 >70000 ohyb za nízkých teplot [ C] stékavost [ C] rozměrová stabilita [%] <0.3 <0.3 <0.3 <0.2 <0.2 <0.2 pevnost v tahu N/50mm 600/ / / / /750 protažení při přetržení [%] pevnost v trhu [N] stat. odolnost průrazu [kg] >25 >25 >25 >25 >7 >7 dynam. odolnost průrazu [J] >20 >20 >20 >20 tloušťka živice [mm] tloušťka celkem [mm] váha [kg/m 2 ] povrchová úprava spodní MP MP MP MP MP MP horní posyp plast. film posyp posyp hliník měď S parametry P 20 S P 30/1 GF Teranap JS Preflex Graviflex SCR Alliance Adesolo vyztužení SBS SBS SBS SBS SBS SBS SBS bod tání [ C] >110 >120 >120 >120 >120 >110 >120 mez elasticity [%] maximální protažení nepropustnost vody nepropustnost vodní páry ohyb za nízkých teplot [%] >1000 >1000 >1000 >1000 >1000 >800 >1000 [-] absolutní absolutní absolutní absolutní absolutní absolutní absolutní [µ] > > > > > > > [ C] stékavost [ C] rozměrová stabilita pevnost [%] <0.1 <0.1 <0.3 <0.5 <0.1 <0.3 <0.2 pevnost v tahu [N/50mm] / protažení při přetržení [%] pevnost v trhu [N] stat. odolnost průrazu dynam. odolnost průrazu charakteristiky pásu [kg] >5 >5 >25 >5 >7 >20 >25 [J] - - >20 >20 >20 >15 >15 tloušťka živice [mm] tloušťka celkem [mm] váha [kg/m 2 ] povrchová úprava spodní MP MP písek pl. film pl. film PE rohož lepidlo horní plast.film posyp PE film pl. film posyp pl. film posyp 79

13 SARNAFIL Hydroizolyční systém na bázi PVC aplikované podle druhu podkladu. Sarnafil AG Psohlavců 1359/6 Praha Tel.: Fax: Systém přitížený kamenivem: štěrk frakce Sarnafil G, volně položený, ve spojích svařovaný tepelná izolace, volně položená parotěsná zábrana Sarnavap M, volně položená, ve spojích slepovaná, nosná konstrukce, železobeton, ocelový trapézový plech, dřevěné bednění Systém mechanicky kotvený: Systém plnoplošně lepený: Sarnafil S, volně položený s lineárním kotvením, ve spojích horkovzdušně svařovaný tepelná izolace, tuhé vláknité desky parotěsná, vzduchotěsná zábrana Sarnavap 1 000, volně položená, ve spojích slepovaná, nosná konstrukce, železobeton, ocelový trapézový plech, dřevěné bednění, lehčený beton Sarnafil G, plnoplošně lepený, ve spojích hokovzdušněsvařovaný tepelná izolace, lepená, natavená, nebo mechanicky kotvená parotěsná zábrana, volně položená, nebo přilepená nosná konstrukce, např. železobetonová deska Systém pro pochůzné a pojízdné střechy: provozní souvrství ochranná vrstva, Sarnafil Schutzbahn přepažovací pás, Sarnafil G Sarnafil G volně položený tepelná izolace, volně položená, nebo přilepená parotěsná zábrana, volně položená, nebo přilepená nosná konstrukce, např. železobetonová deska 80

14 Tabulka 62 Hydroizolační pásy, Sarnafil použití pro systémy parametry G S G G G přitížené kamenivem mechanicky kotvené na bázi PVC plnoplošně lepené pochůzné a pojízdné G s napojením na bitumeny TG (15, 18, 20) na bázi FPO barva horního povrchu modrošedá světlešedá červená světlešedážlutá béžová tloušťka [mm] 1,2 2 1,5 plošná hmotnost [kg/m 2 ] 1,6 2,6 1,9 λ [W/mK] 0,15 0,17 měrné teplo c [J/kgK] ,2 1,2 TS (15, 18, 20) faktor difuzivity µ [-] , tažnost [% ] Tabulka 63 Parotěsné zábrany, Sarnafil parametry Sarnavap M, R Sarnacap M Sarnavap barva světlemodrá zelená stříbrná tloušťka [mm] 0,22 0,3 0,16 plošná hmotnost [kg/m 2 ] 0,18 0,26 0,17 tepelná vodivost λ [W/mK] 0,35 0,35 0,75 měrné teplo c [J/kgK] faktor difuzivity µ [-] tažnost [% ]

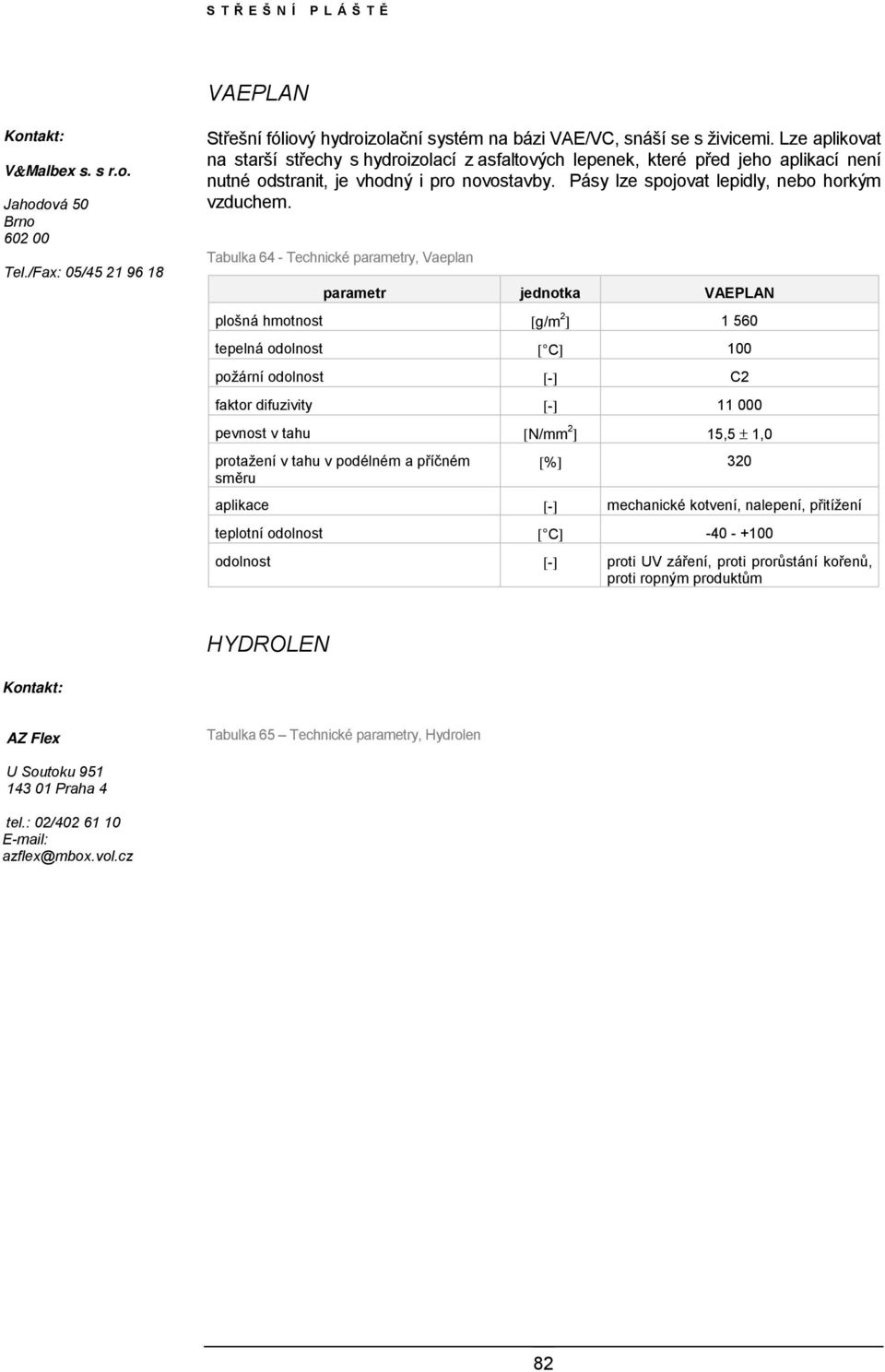

15 VAEPLAN V&Malbex s. s r.o. Jahodová 50 Brno Tel./Fax: 05/ Střešní fóliový hydroizolační systém na bázi VAE/VC, snáší se s živicemi. Lze aplikovat na starší střechy s hydroizolací z asfaltových lepenek, které před jeho aplikací není nutné odstranit, je vhodný i pro novostavby. Pásy lze spojovat lepidly, nebo horkým vzduchem. Tabulka 64 - Technické parametry, Vaeplan parametr jednotka VAEPLAN plošná hmotnost [g/m 2 ] tepelná odolnost [ C] 100 požární odolnost [-] C2 faktor difuzivity [-] pevnost v tahu [N/mm 2 ] 15,5 ± 1,0 protažení v tahu v podélném a příčném směru [%] 320 aplikace [-] mechanické kotvení, nalepení, přitížení teplotní odolnost [ C] odolnost [-] proti UV záření, proti prorůstání kořenů, proti ropným produktům HYDROLEN AZ Flex Tabulka 65 Technické parametry, Hydrolen U Soutoku Praha 4 tel.: 02/ azflex@mbox.vol.cz 82

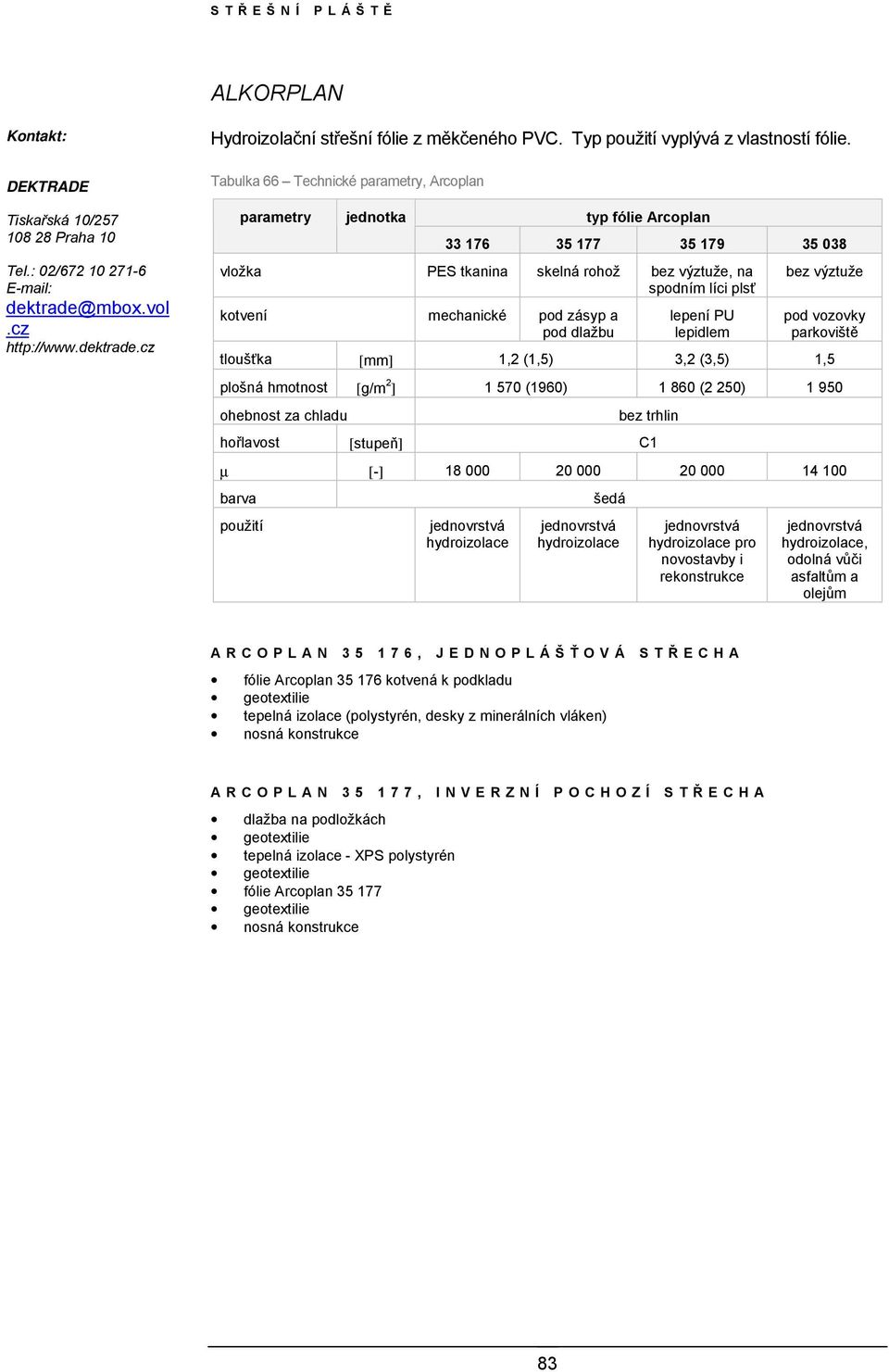

16 ALKORPLAN DEKTRADE Tiskařská 10/ Praha 10 Tel.: 02/ Hydroizolační střešní fólie z měkčeného PVC. Typ použití vyplývá z vlastností fólie. Tabulka 66 Technické parametry, Arcoplan parametry jednotka typ fólie Arcoplan vložka PES tkanina skelná rohož bez výztuže, na spodním líci plsť kotvení mechanické pod zásyp a pod dlažbu lepení PU lepidlem bez výztuže pod vozovky parkoviště tloušťka [mm] 1,2 (1,5) 3,2 (3,5) 1,5 plošná hmotnost [g/m 2 ] (1960) (2 250) ohebnost za chladu bez trhlin hořlavost [stupeň] C1 µ [-] barva použití jednovrstvá hydroizolace šedá jednovrstvá hydroizolace jednovrstvá hydroizolace pro novostavby i rekonstrukce jednovrstvá hydroizolace, odolná vůči asfaltům a olejům ARCOPLAN , JEDNOPLÁŠŤ OVÁ STŘ ECHA fólie Arcoplan kotvená k podkladu geotextilie tepelná izolace (polystyrén, desky z minerálních vláken) nosná konstrukce ARCOPLAN , INVERZNÍ POCHOZÍ STŘ ECHA dlažba na podložkách geotextilie tepelná izolace - XPS polystyrén geotextilie fólie Arcoplan geotextilie nosná konstrukce 83

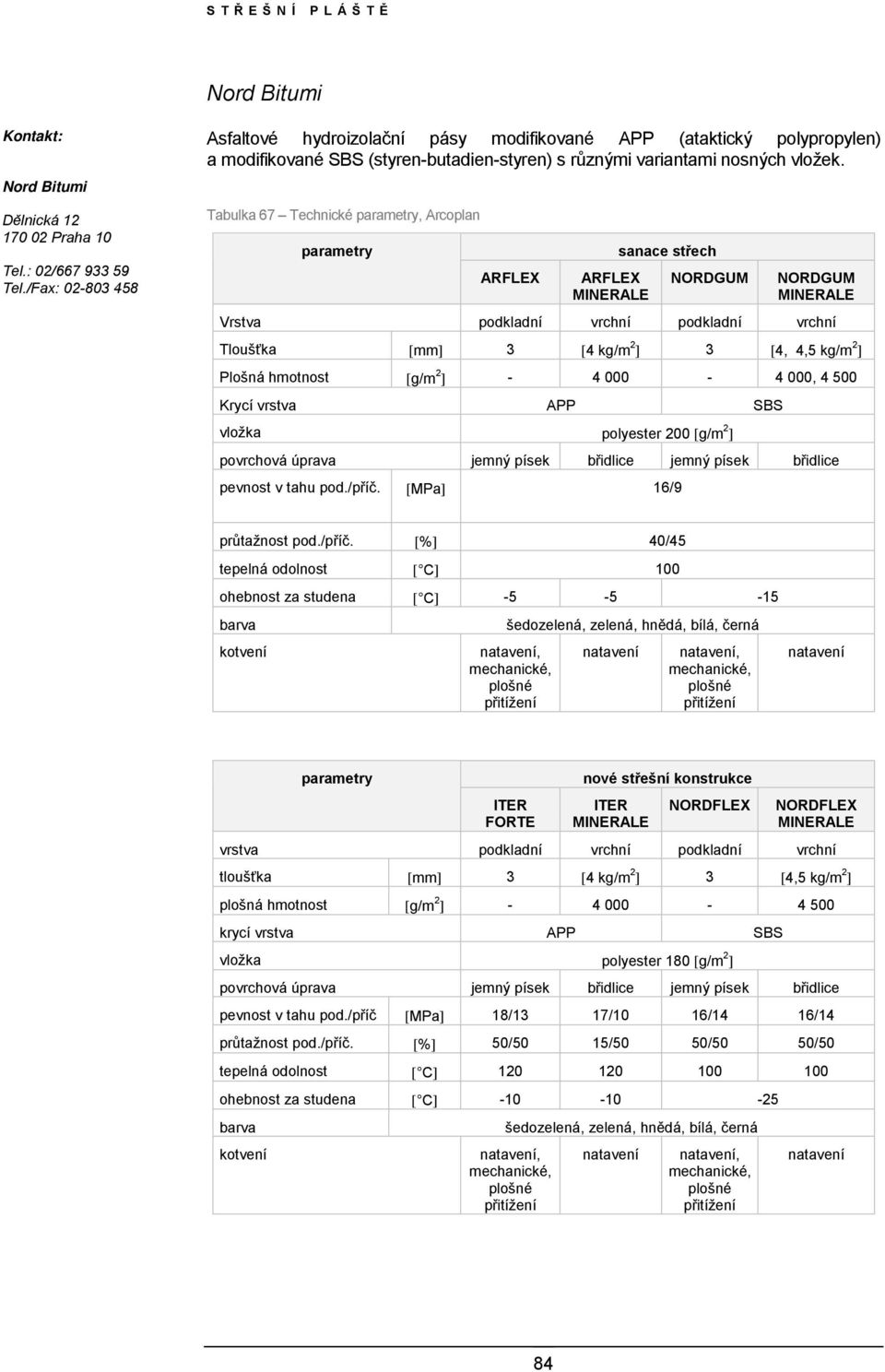

17 Nord Bitumi Nord Bitumi Dělnická Praha 10 Tel.: 02/ Tel./Fax: Asfaltové hydroizolační pásy modifikované APP (ataktický polypropylen) a modifikované SBS (styren-butadien-styren) s různými variantami nosných vložek. Tabulka 67 Technické parametry, Arcoplan parametry ARFLEX ARFLEX MINERALE sanace střech NORDGUM NORDGUM MINERALE Vrstva podkladní vrchní podkladní vrchní Tloušťka [mm] 3 [4 kg/m 2 ] 3 [4, 4,5 kg/m 2 ] Plošná hmotnost [g/m 2 ] , Krycí vrstva APP SBS vložka polyester 200 [g/m 2 ] povrchová úprava jemný písek břidlice jemný písek břidlice pevnost v tahu pod./příč. [MPa] 16/9 průtažnost pod./příč. [%] 40/45 tepelná odolnost [ C] 100 ohebnost za studena [ C] barva kotvení šedozelená, zelená, hnědá, bílá, černá natavení, mechanické, plošné přitížení natavení natavení, mechanické, plošné přitížení natavení parametry ITER FORTE nové střešní konstrukce ITER MINERALE NORDFLEX NORDFLEX MINERALE vrstva podkladní vrchní podkladní vrchní tloušťka [mm] 3 [4 kg/m 2 ] 3 [4,5 kg/m 2 ] plošná hmotnost [g/m 2 ] krycí vrstva APP SBS vložka polyester 180 [g/m 2 ] povrchová úprava jemný písek břidlice jemný písek břidlice pevnost v tahu pod./příč [MPa] 18/13 17/10 16/14 16/14 průtažnost pod./příč. [%] 50/50 15/50 50/50 50/50 tepelná odolnost [ C] ohebnost za studena [ C] barva kotvení šedozelená, zelená, hnědá, bílá, černá natavení, mechanické, plošné přitížení natavení natavení, mechanické, plošné přitížení natavení 84

18 Tabulka 68 Technické parametry, Arcoplan parametry nové střešní konstrukce NORD STABIL NORD STABIL MINERALE obrácená střecha ARFLEX ITER NORDGUM ITER FORTE vrstva podkladní vrchní podkladní vrchní tloušťka [mm] 3 [4 kg/m 2 ] - 4 plošná hmotnost [g/m 2 ] krycí vrstva APP APP vložka kompozitní (polyester +sklo) 150 [g/m 2 ] povrchová úprava jemný písek břidlice jemný písek polyester 180 [g/m 2 ] pevnost v tahu pod./příč [MPa] 18/13 17/10 18/13 průtažnost pod./příč. [%] 50/50 45/50 50/50 tepelná odolnost [ C] ohebnost za studena [ C] barva kotvení šedozelená, zelená, hnědá, bílá, černá natavení, mechanické, plošné přitížení natavení natavení, mechanické, plošné přitížení natavení Firestone M a D Trading Slezská Orlová - Poruba Tel.: 069/ Tel.: 069/ Střešní izolační fólie z EPDM (na bázi systetického kaučuku), v závislosti na velikosti a tvaru střechy lze hydroizolaci provést bez jediného spoje. Tabulka 69 Technické parametry, Firestone parametr jednotka membrána Firestone EPDM plošná hmotnost [kg/m 2 ] 1,38 pevnost v tahu [N/mm 2 ] 8,0 průtažnost [%] 380 tržná pevnost [N/mm] 11,7 modul pružnosti při 100 % protažení [N/mm 2 ] 2,81 rozměrová stabilita [%] 0,1 0,2 faktor difuzivity [-]
