S01. OZN. NÁZEV TL. [mm] PO Rw [db] U [W/m 2 K] - 0,152

Transkript

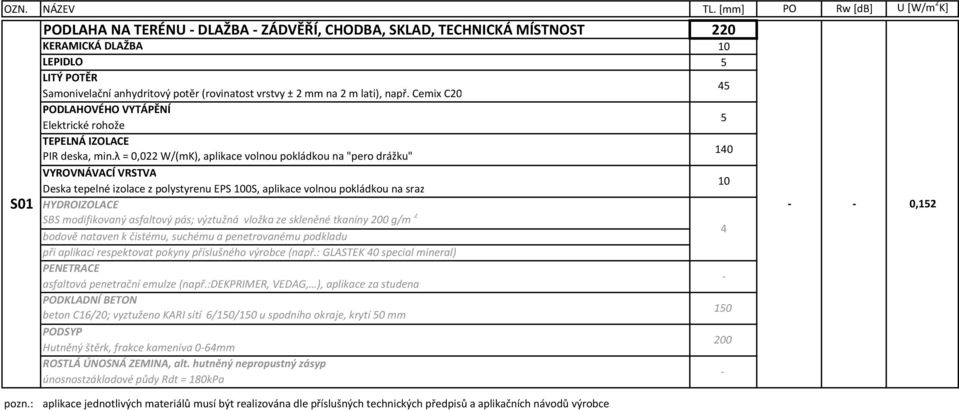

1 S01 PODLAHA NA TERÉNU DLAŽBA ZÁDVĚŘÍ, CHODBA, SKLAD, TECHNICKÁ MÍSTNOST 220 KERAMICKÁ DLAŽBA LEPIDLO LITÝ POTĚR Samonivelační anhydritový potěr (rovinatost vrstvy ± 2 mm na 2 m lati), např. Cemix C20 PODLAHOVÉHO VYTÁPĚNÍ Elektrické rohože TEPELNÁ IZOLACE PIR deska, min.λ = 0,022 W/(mK), aplikace volnou pokládkou na "pero drážku" VYROVNÁVACÍ VRSTVA Deska tepelné izolace z polystyrenu EPS 0S, aplikace volnou pokládkou na sraz HYDROIZOLACE SBS modifikovaný asfaltový pás; výztužná vložka ze skleněné tkaniny 200 g/m 2 bodově nataven k čistému, suchému a penetrovanému podkladu při aplikaci respektovat pokyny příslušného výrobce (např.: GLASTEK 40 special mineral) PENETRACE asfaltová penetrační emulze (např.:dekprimer, VEDAG, ), aplikace za studena PODKLADNÍ BETON beton C16/20; vyztuženo KARI sítí 6/1/1 u spodního okraje, krytí mm PODSYP Hutněný štěrk, frakce kameniva 064mm ROSTLÁ ÚNOSNÁ ZEMINA, alt. hutněný nepropustný zásyp únosnostzákladové půdy Rdt = 180kPa pozn.: aplikace jednotlivých materiálů musí být realizována dle příslušných technických předpisů a aplikačních návodů výrobce ,12

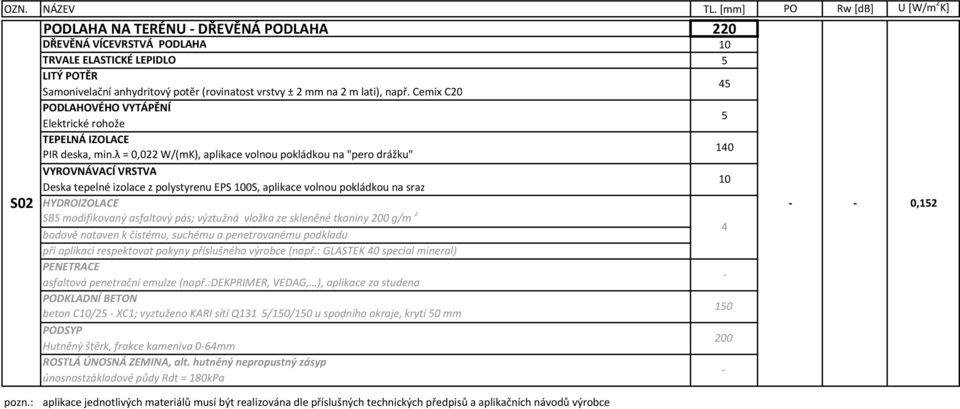

2 PODLAHA NA TERÉNU DŘEVĚNÁ PODLAHA 220 DŘEVĚNÁ VÍCEVRSTVÁ PODLAHA TRVALE ELASTICKÉ LEPIDLO LITÝ POTĚR Samonivelační anhydritový potěr (rovinatost vrstvy ± 2 mm na 2 m lati), např. Cemix C20 PODLAHOVÉHO VYTÁPĚNÍ Elektrické rohože TEPELNÁ IZOLACE PIR deska, min.λ = 0,022 W/(mK), aplikace volnou pokládkou na "pero drážku" VYROVNÁVACÍ VRSTVA Deska tepelné izolace z polystyrenu EPS 0S, aplikace volnou pokládkou na sraz HYDROIZOLACE SBS modifikovaný asfaltový pás; výztužná vložka ze skleněné tkaniny 200 g/m 2 bodově nataven k čistému, suchému a penetrovanému podkladu při aplikaci respektovat pokyny příslušného výrobce (např.: GLASTEK 40 special mineral) PENETRACE asfaltová penetrační emulze (např.:dekprimer, VEDAG, ), aplikace za studena PODKLADNÍ BETON beton C/2 XC1; vyztuženo KARI sítí Q131 /1/1 u spodního okraje, krytí mm PODSYP Hutněný štěrk, frakce kameniva 064mm ROSTLÁ ÚNOSNÁ ZEMINA, alt. hutněný nepropustný zásyp únosnostzákladové půdy Rdt = 180kPa S02 pozn.: aplikace jednotlivých materiálů musí být realizována dle příslušných technických předpisů a aplikačních návodů výrobce ,12

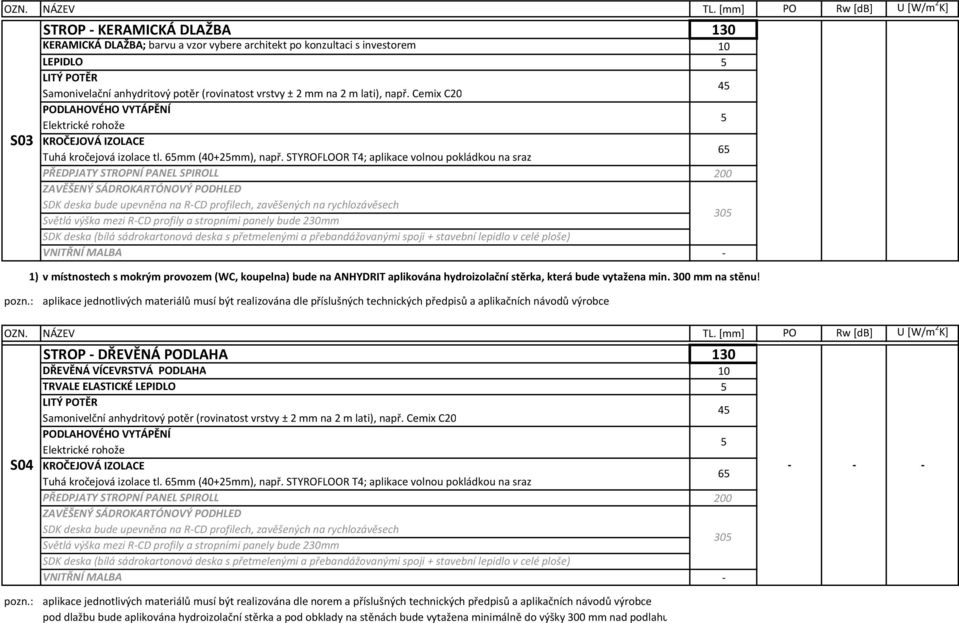

3 S03 STROP KERAMICKÁ DLAŽBA 130 KERAMICKÁ DLAŽBA; barvu a vzor vybere architekt po konzultaci s investorem LEPIDLO LITÝ POTĚR 4 Samonivelační anhydritový potěr (rovinatost vrstvy ± 2 mm na 2 m lati), např. Cemix C20 PODLAHOVÉHO VYTÁPĚNÍ Elektrické rohože KROČEJOVÁ IZOLACE 6 Tuhá kročejová izolace tl. 6mm (40+2mm), např. STYROFLOOR T4; aplikace volnou pokládkou na sraz PŘEDPJATY STROPNÍ PANEL SPIROLL 200 ZAVĚŠENÝ SÁDROKARTÓNOVÝ PODHLED SDK deska bude upevněna na RCD profilech, zavěšených na rychlozávěsech 30 Světlá výška mezi RCD profily a stropními panely bude 230mm SDK deska (bílá sádrokartonová deska s přetmelenými a přebandážovanými spoji + stavební lepidlo v celé ploše) VNITŘNÍ MALBA 1) v místnostech s mokrým provozem (WC, koupelna) bude na ANHYDRIT aplikována hydroizolační stěrka, která bude vytažena min. 300 mm na stěnu! pozn.: aplikace jednotlivých materiálů musí být realizována dle příslušných technických předpisů a aplikačních návodů výrobce. S04 STROP DŘEVĚNÁ PODLAHA 130 DŘEVĚNÁ VÍCEVRSTVÁ PODLAHA TRVALE ELASTICKÉ LEPIDLO LITÝ POTĚR 4 Samonivelční anhydritový potěr (rovinatost vrstvy ± 2 mm na 2 m lati), např. Cemix C20 PODLAHOVÉHO VYTÁPĚNÍ Elektrické rohože KROČEJOVÁ IZOLACE 6 Tuhá kročejová izolace tl. 6mm (40+2mm), např. STYROFLOOR T4; aplikace volnou pokládkou na sraz PŘEDPJATY STROPNÍ PANEL SPIROLL 200 ZAVĚŠENÝ SÁDROKARTÓNOVÝ PODHLED SDK deska bude upevněna na RCD profilech, zavěšených na rychlozávěsech 30 Světlá výška mezi RCD profily a stropními panely bude 230mm SDK deska (bílá sádrokartonová deska s přetmelenými a přebandážovanými spoji + stavební lepidlo v celé ploše) VNITŘNÍ MALBA pozn.: aplikace jednotlivých materiálů musí být realizována dle norem a příslušných technických předpisů a aplikačních návodů výrobce. pod dlažbu bude aplikována hydroizolační stěrka a pod obklady na stěnách bude vytažena minimálně do výšky 300 mm nad podlahu

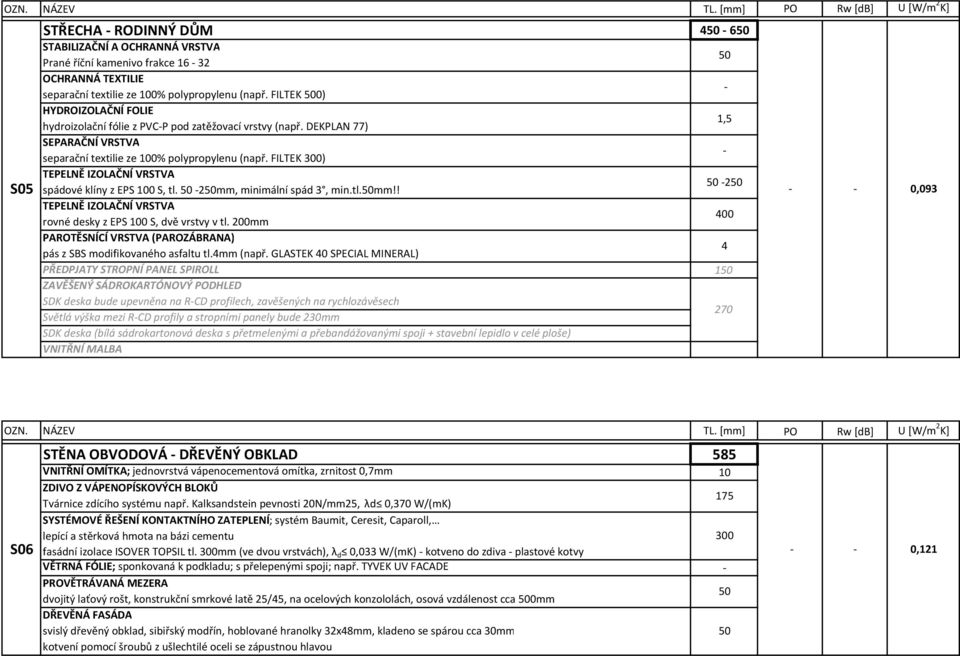

4 S0 STŘECHA RODINNÝ DŮM 4 6 STABILIZAČNÍ A OCHRANNÁ VRSTVA Prané říční kamenivo frakce OCHRANNÁ TEXTILIE separační textilie ze 0% polypropylenu (např. FILTEK 0) HYDROIZOLAČNÍ FOLIE 1, hydroizolační fólie z PVCP pod zatěžovací vrstvy (např. DEKPLAN 77) SEPARAČNÍ VRSTVA separační textilie ze 0% polypropylenu (např. FILTEK 300) TEPELNĚ IZOLAČNÍ VRSTVA 2 spádové klíny z EPS 0 S, tl. 2mm, minimální spád 3, min.tl.mm!! TEPELNĚ IZOLAČNÍ VRSTVA 400 rovné desky z EPS 0 S, dvě vrstvy v tl. 200mm PAROTĚSNÍCÍ VRSTVA (PAROZÁBRANA) 4 pás z SBS modifikovaného asfaltu tl.4mm (např. GLASTEK 40 SPECIAL MINERAL) PŘEDPJATY STROPNÍ PANEL SPIROLL 1 ZAVĚŠENÝ SÁDROKARTÓNOVÝ PODHLED SDK deska bude upevněna na RCD profilech, zavěšených na rychlozávěsech 270 Světlá výška mezi RCD profily a stropními panely bude 230mm SDK deska (bílá sádrokartonová deska s přetmelenými a přebandážovanými spoji + stavební lepidlo v celé ploše) VNITŘNÍ MALBA 0,093 S06 STĚNA OBVODOVÁ DŘEVĚNÝ OBKLAD 8 VNITŘNÍ OMÍTKA; jednovrstvá vápenocementová omítka, zrnitost 0,7mm ZDIVO Z VÁPENOPÍSKOVÝCH BLOKŮ 17 Tvárnice zdícího systému např. Kalksandstein pevnosti 20N/mm2, λd 0,370 W/(mK) SYSTÉMOVÉ ŘEŠENÍ KONTAKTNÍHO ZATEPLENÍ; systém Baumit, Ceresit, Caparoll, lepící a stěrková hmota na bázi cementu 300 fasádní izolace ISOVER TOPSIL tl. 300mm (ve dvou vrstvách), λ d 0,033 W/(mK) kotveno do zdiva plastové kotvy VĚTRNÁ FÓLIE; sponkovaná k podkladu; s přelepenými spoji; např. TYVEK UV FACADE dvojitý laťový rošt, konstrukční smrkové latě 2/4, na ocelových konzololách, osová vzdálenost cca 0mm DŘEVĚNÁ FASÁDA svislý dřevěný obklad, sibiřský modřín, hoblované hranolky 32x48mm, kladeno se spárou cca 30mm kotvení pomocí šroubů z ušlechtilé oceli se zápustnou hlavou 0,121

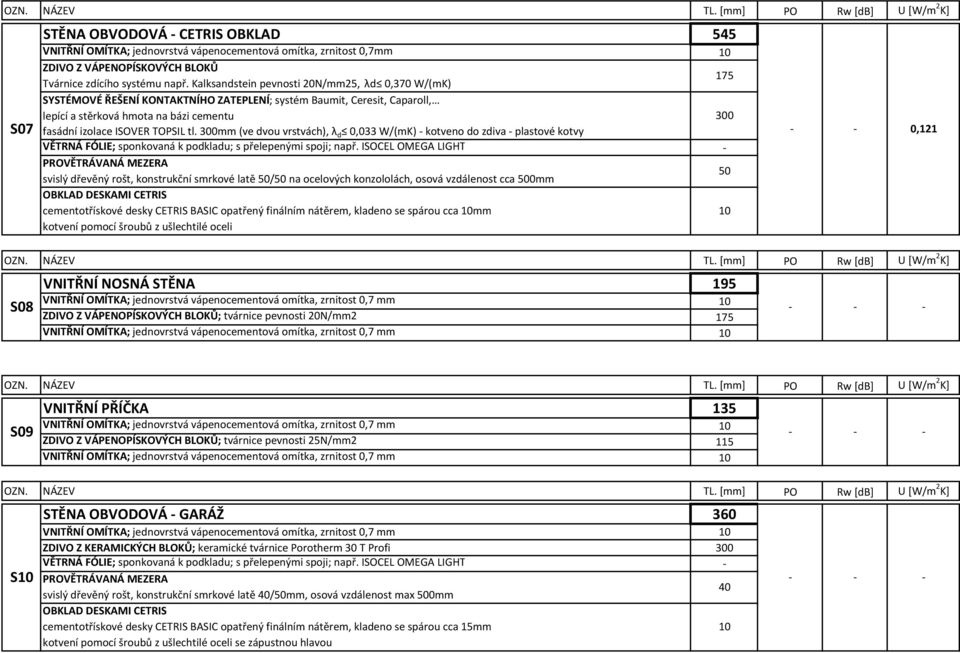

5 STĚNA OBVODOVÁ CETRIS OBKLAD 4 VNITŘNÍ OMÍTKA; jednovrstvá vápenocementová omítka, zrnitost 0,7mm ZDIVO Z VÁPENOPÍSKOVÝCH BLOKŮ Tvárnice zdícího systému např. Kalksandstein pevnosti 20N/mm2, λd 0,370 W/(mK) 17 SYSTÉMOVÉ ŘEŠENÍ KONTAKTNÍHO ZATEPLENÍ; systém Baumit, Ceresit, Caparoll, lepící a stěrková hmota na bázi cementu 300 S07 fasádní izolace ISOVER TOPSIL tl. 300mm (ve dvou vrstvách), λ d 0,033 W/(mK) kotveno do zdiva plastové kotvy 0,121 VĚTRNÁ FÓLIE; sponkovaná k podkladu; s přelepenými spoji; např. ISOCEL OMEGA LIGHT svislý dřevěný rošt, konstrukční smrkové latě / na ocelových konzololách, osová vzdálenost cca 0mm OBKLAD DESKAMI CETRIS cementotřískové desky CETRIS BASIC opatřený finálním nátěrem, kladeno se spárou cca mm kotvení pomocí šroubů z ušlechtilé oceli S08 VNITŘNÍ NOSNÁ STĚNA 19 ZDIVO Z VÁPENOPÍSKOVÝCH BLOKŮ; tvárnice pevnosti 20N/mm2 17 S09 VNITŘNÍ PŘÍČKA 13 ZDIVO Z VÁPENOPÍSKOVÝCH BLOKŮ; tvárnice pevnosti 2N/mm2 11 S STĚNA OBVODOVÁ GARÁŽ 360 ZDIVO Z KERAMICKÝCH BLOKŮ; keramické tvárnice Porotherm 30 T Profi 300 VĚTRNÁ FÓLIE; sponkovaná k podkladu; s přelepenými spoji; např. ISOCEL OMEGA LIGHT svislý dřevěný rošt, konstrukční smrkové latě 40/mm, osová vzdálenost max 0mm OBKLAD DESKAMI CETRIS cementotřískové desky CETRIS BASIC opatřený finálním nátěrem, kladeno se spárou cca 1mm kotvení pomocí šroubů z ušlechtilé oceli se zápustnou hlavou 40

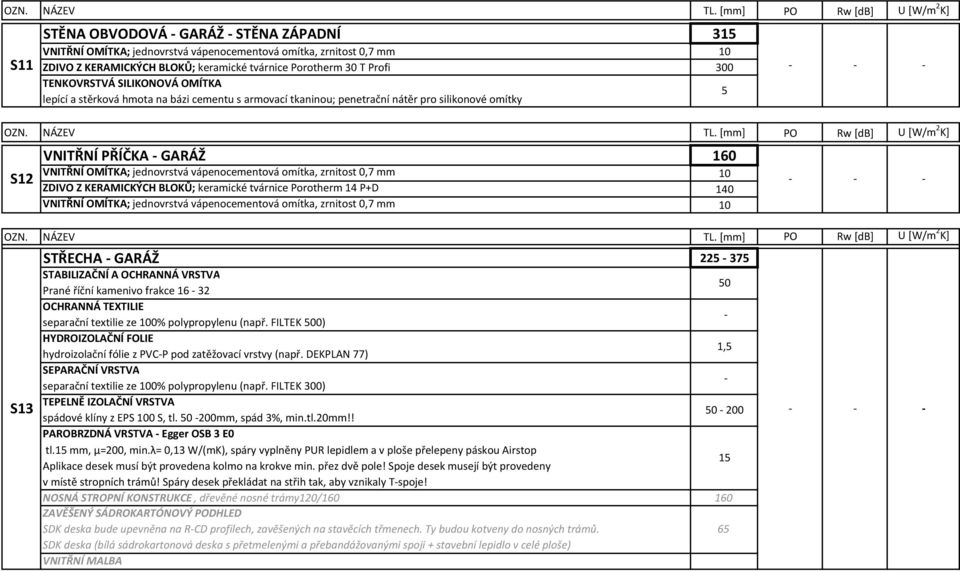

6 S11 STĚNA OBVODOVÁ GARÁŽ STĚNA ZÁPADNÍ 31 ZDIVO Z KERAMICKÝCH BLOKŮ; keramické tvárnice Porotherm 30 T Profi 300 TENKOVRSTVÁ SILIKONOVÁ OMÍTKA lepící a stěrková hmota na bázi cementu s armovací tkaninou; penetrační nátěr pro silikonové omítky S12 VNITŘNÍ PŘÍČKA GARÁŽ 160 ZDIVO Z KERAMICKÝCH BLOKŮ; keramické tvárnice Porotherm 14 P+D 140 S13 STŘECHA GARÁŽ STABILIZAČNÍ A OCHRANNÁ VRSTVA Prané říční kamenivo frakce OCHRANNÁ TEXTILIE separační textilie ze 0% polypropylenu (např. FILTEK 0) HYDROIZOLAČNÍ FOLIE 1, hydroizolační fólie z PVCP pod zatěžovací vrstvy (např. DEKPLAN 77) SEPARAČNÍ VRSTVA separační textilie ze 0% polypropylenu (např. FILTEK 300) TEPELNĚ IZOLAČNÍ VRSTVA 200 spádové klíny z EPS 0 S, tl. 200mm, spád 3%, min.tl.20mm!! PAROBRZDNÁ VRSTVA Egger OSB 3 E0 tl.1 mm, μ=200, min.λ= 0,13 W/(mK), spáry vyplněny PUR lepidlem a v ploše přelepeny páskou Airstop 1 Aplikace desek musí být provedena kolmo na krokve min. přez dvě pole! Spoje desek musejí být provedeny v místě stropních trámů! Spáry desek překládat na střih tak, aby vznikaly Tspoje! NOSNÁ STROPNÍ KONSTRUKCE, dřevěné nosné trámy120/ ZAVĚŠENÝ SÁDROKARTÓNOVÝ PODHLED SDK deska bude upevněna na RCD profilech, zavěšených na stavěcích třmenech. Ty budou kotveny do nosných trámů. 6 SDK deska (bílá sádrokartonová deska s přetmelenými a přebandážovanými spoji + stavební lepidlo v celé ploše) VNITŘNÍ MALBA

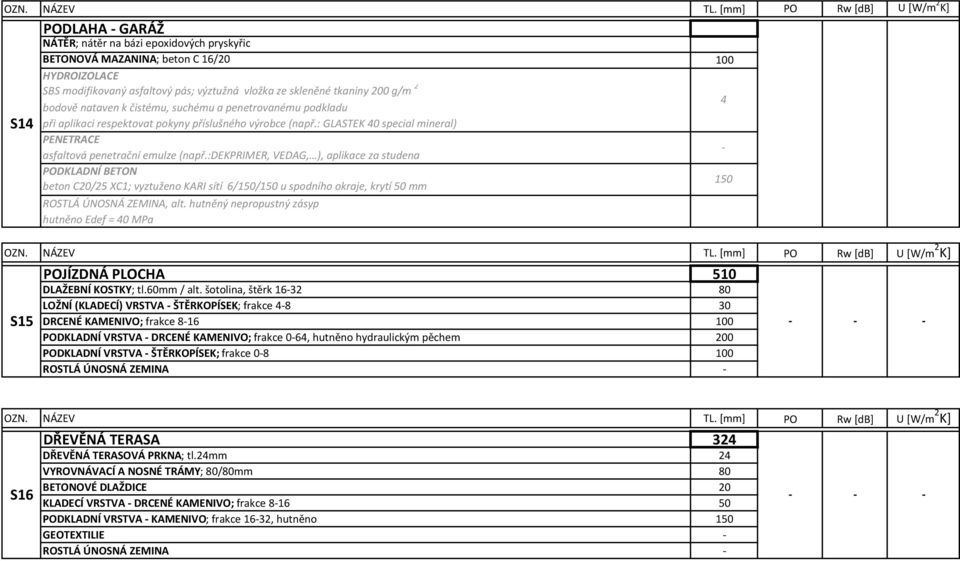

7 PODLAHA GARÁŽ NÁTĚR; nátěr na bázi epoxidových pryskyřic BETONOVÁ MAZANINA; beton C 16/20 0 HYDROIZOLACE S14 SBS modifikovaný asfaltový pás; výztužná vložka ze skleněné tkaniny 200 g/m 2 bodově nataven k čistému, suchému a penetrovanému podkladu při aplikaci respektovat pokyny příslušného výrobce (např.: GLASTEK 40 special mineral) PENETRACE asfaltová penetrační emulze (např.:dekprimer, VEDAG, ), aplikace za studena PODKLADNÍ BETON beton C20/2 XC1; vyztuženo KARI sítí 6/1/1 u spodního okraje, krytí mm ROSTLÁ ÚNOSNÁ ZEMINA, alt. hutněný nepropustný zásyp hutněno Edef = 40 MPa POJÍZDNÁ PLOCHA DLAŽEBNÍ KOSTKY; tl.60mm / alt. šotolina, štěrk S1 LOŽNÍ (KLADECÍ) VRSTVA ŠTĚRKOPÍSEK; frakce DRCENÉ KAMENIVO; frakce PODKLADNÍ VRSTVA DRCENÉ KAMENIVO; frakce 064, hutněno hydraulickým pěchem 200 PODKLADNÍ VRSTVA ŠTĚRKOPÍSEK; frakce 08 0 ROSTLÁ ÚNOSNÁ ZEMINA 4 1 DŘEVĚNÁ TERASA 324 DŘEVĚNÁ TERASOVÁ PRKNA; tl.24mm 24 VYROVNÁVACÍ A NOSNÉ TRÁMY; 80/80mm 80 S16 BETONOVÉ DLAŽDICE 20 KLADECÍ VRSTVA DRCENÉ KAMENIVO; frakce 816 PODKLADNÍ VRSTVA KAMENIVO; frakce 1632, hutněno 1 GEOTEXTILIE ROSTLÁ ÚNOSNÁ ZEMINA

8 PODLAHA NA TERÉNU DLAŽBA KOUPELNA 1NP 220 KERAMICKÁ DLAŽBA LEPIDLO PODLAHOVÉHO VYTÁPĚNÍ Elektrické rohože LITÝ POTĚR Samonivelační anhydritový potěr (rovinatost vrstvy ± 2 mm na 2 m lati), např. Cemix C20 TEPELNÁ IZOLACE PIR deska, min.λ = 0,022 W/(mK), aplikace volnou pokládkou na "pero drážku" VYROVNÁVACÍ VRSTVA Deska tepelné izolace z polystyrenu EPS 0S, aplikace volnou pokládkou na sraz S17 HYDROIZOLACE 0,12 SBS modifikovaný asfaltový pás; výztužná vložka ze skleněné tkaniny 200 g/m 2 bodově nataven k čistému, suchému a penetrovanému podkladu 4 při aplikaci respektovat pokyny příslušného výrobce (např.: GLASTEK 40 special mineral) PENETRACE asfaltová penetrační emulze (např.:dekprimer, VEDAG, ), aplikace za studena PODKLADNÍ BETON beton C20/2; vyztuženo KARI sítí 6/1/1 u spodního okraje, krytí mm PODSYP Hutněný štěrk, frakce kameniva 064mm ROSTLÁ ÚNOSNÁ ZEMINA, alt. hutněný nepropustný zásyp únosnostzákladové půdy Rdt = 180kPa ) v místnostech s mokrým provozem bude na ANHYDRIT aplikována hydroizolační stěrka, která bude vytažena min. 300 mm na stěnu! pozn.: aplikace jednotlivých materiálů musí být realizována dle příslušných technických předpisů a aplikačních návodů výrobce.

9 ATIKA 411, HYDROIZOLAČNÍ FOLIE 1, mechanicky kotvéná PVCP folie tl.1,mm (např. DEKPLAN 76) SYSTÉMOVÉ ŘEŠENÍ KONTAKTNÍHO ZATEPLENÍ; systém Baumit, Ceresit, Caparoll, lepící a stěrková hmota na bázi cementu 0 fasádní izolace EPS 70F tl. 0 mm, λ d 0,039 W/(mK) lepeno a kotveno do zdiva plastové kotvy ZDIVO Z VÁPENOPÍSKOVÝCH BLOKŮ 11 Tvárnice zdícího systému např. Kalksandstein pevnosti 20N/mm2, λd 0,370 W/(mK) S18 SYSTÉMOVÉ ŘEŠENÍ KONTAKTNÍHO ZATEPLENÍ; systém Baumit, Ceresit, Caparoll, lepící a stěrková hmota na bázi cementu 0 fasádní izolace ISOVER TOPSIL tl. 0 mm, λ d 0,033 W/(mK) lepeno a kotveno do zdiva plastové kotvy VĚTRNÁ FÓLIE; sponkovaná k podkladu; s přelepenými spoji; např. TYVEK UV FACADE dvojitý laťový rošt, konstrukční smrkové latě 2/4, na ocelových konzololách, osová vzdálenost cca 0mm DŘEVĚNÁ FASÁDA svislý dřevěný obklad, sibiřský modřín, hoblované hranolky 32x48mm, kladeno se spárou cca 30mm 4 kotvení pomocí šroubů z ušlechtilé oceli se zápustnou hlavou STŘECHA ZASTŘEŠNÍ VSTUPU 26, HYDROIZOLAČNÍ FOLIE mechanicky kotvéná PVCP folie tl.1,mm (např. DEKPLAN 76) SEPARAČNÍ VRSTVA separační textilie ze 0% polypropylenu (např. FILTEK 300) 1, DŘEVĚNÉ BEDNĚNÍ Z OSB DESEK, Egger OSB 3 E0, tl. 1mm 1 S19 DŘEVĚNÁ KONSTRUKCE; dřevěné trámy 0/ svislý dřevěný rošt, konstrukční smrkové latě / na ocelových konzololách, osová vzdálenost cca 0mm OBKLAD DESKAMI CETRIS cementotřískové desky CETRIS BASIC opatřený finálním nátěrem, kladeno se spárou cca 1mm kotvení pomocí šroubů z ušlechtilé oceli

10 STĚNA ZASTŘEŠNÍ VSTUPU 170 OBKLAD DESKAMI CETRIS cementotřískové desky CETRIS BASIC opatřený finálním nátěrem, kladeno se spárou cca 1mm S20 kotvení pomocí šroubů z ušlechtilé oceli svislý dřevěný rošt, konstrukční smrkové latě / na ocelových konzololách, osová vzdálenost cca 0mm 2 DŘEVĚNÁ KONSTRUKCE; dřevěné trámy 0/0 0 svislý dřevěný rošt, konstrukční smrkové latě /2, osová vzdálenost cca 0mm 2 OBKLAD DESKAMI CETRIS cementotřískové desky CETRIS BASIC opatřený finálním nátěrem, kladeno se spárou cca 1mm kotvení pomocí šroubů z ušlechtilé oceli
