1 Aktualizováno 3/2018 ROMAn s.r.o. Odhlučnění a protihlukové materiály KATALOG PANELŮ, PRODUKTŮ A SLUŽEB

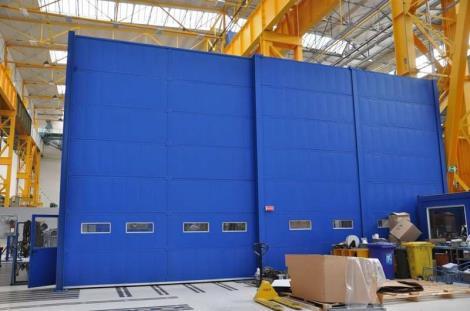

2 RS PANELY RS40-40mm vysoký panel vyplněn minerální vatou RS80-80mm vysoký panel vyplněn minerální vatou RS80G20 100mm vysoký panel vyplněn minerální vatou a antivibrační pryží RS80G20/20 120mm vysoký panel vyplněn minerální vatou a antivibrační pryží Specialitou firmy ROMAn s.r.o. jsou velmi kvalitní protihlukové a hluk pohlcující panely řady RS, které jsou určené nejen pro odhlučnění průmyslových zón a kancelářských ploch, skladových a logistických areálů, odhlučnění výrobních hal a rozsáhlých prostor určených ke komerčnímu využití, ale i pro snížení hluku šířeného z klimatizačních jednotek a provozoven jako jsou restaurace, bary, atd. Systém panelů řady RS umožňuje jejich využití jak ke stavbě protihlukových krytů strojů, tlumičů hluku, protihlukových dveří a vrat, akustických obkladů, zástěn a plotů. Panely řady RS lze také ohraničit zařízení, která nadměrný hluk vytvářejí. jako jsou např. kompresory, vzduchotechnická zařízení apod. Ve standardním provedení jsou panely vyrobeny z pozinkovaného/hliníkového plechu, výplň tvoří zvuk pohlcující materiál chráněný textilií odpuzující vlhkost a odolávající povětrnostním vlivům a slunečnímu záření. Vnitřní strana obrácená ke zdroji hluku je tvořena z děrovaného pozinkovaného/hliníkového plechu. Panely jsou vzájemně provázány či spojovány k sobě lištami a šrouby. Celá stěna je pak kotvena k základní nosné konstrukci. Vlastní zvuková pohltivost je dána tloušťkou a typem pohltivé výplně. Jednotlivá protihluková opatření jsou řešena individuálně, podle konkrétních podmínek požadavků. Ve stěně je možné zhotovit dveře či okna z PMMA dle potřeby. V případě požadavku na barevné provedení je možné panely dodat s lakovanými plechy v barevných odstínech RAL nebo v provedení pozink/hliník.

3 ZAKÁZKY z RS PANELŮ ODHLUČNĚNÍ TEPELNÝCH ČERPADEL A KLIMATIZACÍ POMOCÍ RS PANELŮ RS panely jsou vhodná pro montáž krytu na TEPELNÁ ČERPADLA a KLIMATIZACE. 392 mm široké panely se montují na ocelovou konstrukci do požadovaného rozměru. Proto všechny zakázky řešíme individuálně a dle požadavku na klíč! Řešení je vždy navrženo tak, aby neovlivnilo chod tepelného čerpadla.

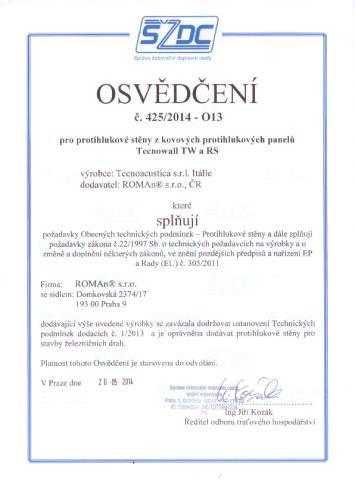

4 Rs CERTIFIKAT

5

6 Protihluková kapotáž motoru Caterpillar

7 TLUMIČE KOLEJOVÝCH BRZD NA ŽELEZNICI Pro případ montáže doporučujeme usadit stěnu na betonové bloky zabudované do terénu. Spojení se stěnou - chemickými kotvami 4 x M12 x 25mm na každý dílec. Tím bude PHS stabilní, a bude zachována možnost snadné demontáže. Každý dílec je po obvodu stažen do rámu z jeklu profilu U 100/50/5, svařen a žárově zinkován. Technické řešení ke snížení hluku je postaveno na protihlukových mobilních stěnách šroubovaných k sobě v horním lomení PHS na předem připravené spojovací destičky s dírou D= 14mm dvěma šrouby s matkou a kontramatkou M12 x 30. Jeden dílec je o rozměru 2760 x výška 1590mm uložený na základové patce. Pro variabilitu využití lze podle možností volit délky /- prodloužení /zkrácení a to vždy v modulu 392mm až do délky 4325mm x maximální výška 2000mm (výšku lze libovolně upravit podle požadavku umístění v kolejišti) s ohledem na základovou patku mm. Stěny jsou s lomením tzv. deflektorem, který vrací hluk směrem k zemi. V podélném směru jsou instalovány oboustranně hluk pohltivá žebra pro zabránění vytékání hluku v podélném směru. Dílce jsou vybaveny oky pro snadnou manipulaci jeřábem Výrobek je nelakovaný žárově zinkovaný. Řešení zajišťuje dostatečnou tuhost pro zatížení stěny větrem nad 250N/m2 podle normy ČSN EN :04. Mezi jednotlivými dílci je instalováno těsnění s tvarovou pamětí pro vyplnění eventuálních nerovností a proti přenosu vibrací po PHS. Stabilizační profil U je uložen na anitivibrační podložce a v místě kotvení je z ploché oceli navařená deska s dírou D 14mm pro instalaci chemické kotvy. Na začátku i konci, pokud se kolejiště sbíhá do křížení je možné instalovat zkosený dílec náběhový panel, podle potřeby a dané situaci. Ve standardní stěně není nutný. V případě vyšší zátěže lze nahradit panel RS 80 panely RS 80G20, které jsou vyvinuty pro vyšší izolaci hluku v nízkých frekvencích.

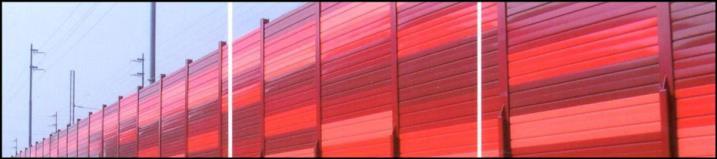

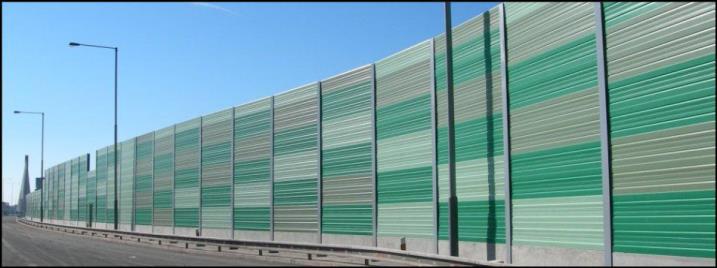

8 Protihlukové panely k silnicím a železnicím Firma ROMAn s.r.o. Je dodavatelem protihlukových stěn, které jsou vyrobeny z hliníku, zinkované ocele, nerezové ocele a nebo stále modernějšího Cortenu. Vnitřní část panelu je vyplněna speciální minerální vatou či polyesterovou výplní. Všechny tyto materiály jsou zdravotně nezávadné, ekologické, nehořlavé a netlející. Jsou odolné všem podnebním podmínkám. Jako je voda/déšť, vítr, mráz, vítr či sníh. Další výhodou je recyklovatelnost a dlouhá životnost. Montáž je snadná díky perodrážkám, které jsou na všech panelech a díky kterým jednotlivé panely do sebe zapadají jako skládačka a jsou díky tomu i pevnější. Všechny panely jsou opatřeny gumovou izolací EPDM, tudíž je velice snadné po dodání panelů na místo stavby je rovnou zasunout do již připravených HEA či HEB sloupů. Panely nepotřebují žádné další jištění či jiné montážní a technické úpravy. Panely se vyrábí dle požadovaných rozměrů a to do 4000mm Barva panelů je vždy určena investorem a to v rámci barevné škály RAL. Panely jsou barevně stálé. Panely se dají použít nejen k silnicí, dálnicím či železnicím, ale i k průmyslovým a výrobním halám.

9 Protihlukový deflektor Možnosti Pro zvýšení funkčnosti protihlukové stěny je možné doplnit ji o eliptický protihlukový deflektor.testy prokázaly, že instalace deflektoru o průměru 600mm zabraňuje toku hluku přes PHS. Deflektor obsahuje dvě rezonanční komory a hlukově izolační materiál. Lomené protihlukové stěny Díky lehkosti a odolnosti materiálu jsou tyto panely vhodné pro lomené protihlukové stěny a protihlukové tunely. Barevnost K přednostem panelů TW patří jejich možná barevná kreativita a barevné možnosti. Základní barvou je jakýkoli odstín RAL, který jde nahradit dekorem např. dřeva, vody, lesa Montáž Panely jsou opatřeny dvojitou perodrážkou, která zaručuje pevnost panelu po smontování a usnadňuje i samotnou montáž. Panely se zasouvají do HEB/HEA sloupků. Jsou opatřeny protihlukovým těsněním EPDM. Kombinace materiálů Všechny protihlukové materiály se dají kombinovat. Například hlukově Pohltivý kovový panel, který dobře absorbuje hluk, může být doplněn protihlukovým sklem, které zaručí vizuální otevření prostoru.

10 HLINÍKOVÉ PANELY LEGO Kladno Jedním z doporučovaných materiálů, ze skupiny kovových protihlukových panelů, je HLINÍK. Jedná se o kvalitní hliníkový plech o síle 1,2 až 1,5 mm. (Dle typu panelu.) Lehký, ale velice odolný a pevný panel lze využít jako protihluková stěna u dálnice či železnice, jako protihluková demontovatelná zástěna na stavbě, protihlukový plot okolo objektu. Váha tohoto panelu se pohybuje od 16 do 19 kg/m2. (Dle typu panelu.) Panel může být zvukově nepohltivý, jednostranně či oboustranně pohltivý. Perforace tvoří 34% z celkové plochy. typ izo.výplň Neprůzvučnost DLR skupina Pohltivost DLα skupina dan/mq HEA/HEB váha/m2 rozměr TW 95 ALV 12 vata 25 db B3 20 A x500xD TW 95 ALV 12 polyester 25 db B3 16 A x500xD TW 115 ALV 12 vata 26 db B3 20 A x500xD TW 115 ALV 12 polyester 25dB B3 18 A x500xD TW 115 ALV 15 vata 26 db B3 18 A x500xD TW 115 AV 10/ALV 12* polyester 32dB B3 18 A4 > x500xD Štěrboholská radiála,praha 10 Realizace: Itálie

11 ZINKOVANÁ OCEL Velice kvalitní zinkovaná ocel o síle 0,8 až 1mm. Protihlukový panel je vyplněn minerální protihlukovou vatou či polyesterem. Panel může být zvukově odrazivý, jednostranně pohltivý či oboustranně pohltivý. V tomto případě je podíl perforace 34%. typ izo.výplň neprůzvučnost skupina pohltivost skupina dan/mq HEA/HEB váha/m2 rozměr TW 95 AV 8 polyester 25 db B3 12dB A x500xD TW 95 AV 10 vata 28 db B3 20dB A x500xD TW 95 AV 10 polyester 27 db B3 16dB A x500xD TW 115 AV 10 polyester 28dB B3 12dB A x500xD TW 115 AV 10 vata 28dB B3 20dB A x500xD TW 115 AV 15 vata 32 db B3 20dB A4 115x500xD TW 115 AV 10+ ALV 12 vata 28dB B3 16dB A4 115x500xD

12 CORTEN Velice odolný protihlukový panel. Spojení moderny a praktičnosti. Korozní vzhled a vysoká odolnost vůči vlivům počasí. Kvalitní cortenový ocelový plech o síle 1mm, bez perforace či s perforací z jedné či obou stran a to V celkovém rozsahu 34%, jednotlivé otvory jsou o velikosti 2,5 až 7mm. Tento materiál se může ponechat ve svém syrovém stavu, nebo nalakovat do jakéhokoli odstínu RAL. typ izo.výplň neprůzvučnost skupina pohltivost skupina HEA/HEB váha/m2 rozměr TW 95 AC 10 vata 28 db B3 20 db A x500xD TW 95 AC 10 polyester 27 db B3 16 db A x500xD Co je CORTEN? Pětinásobně odolnější ocel, která vznikla na začátku 20.let v USA. Jeho hlavní charakteristikou je korozní vzhled. Tato korozní vrstva chrání ocel před dalším korozí. Vzniká díky chemickému složení, kdy je použito méně uhlíku, zato více fosforu a mědi. Doba zrání tohoto materiálu je 6-24 měsíců, kdy prochází viditelnými změnami.

13 NEREZOVÝ PANEL Panely TW 115AV12 nerez jsou modulární sebe-podpůrné kovové panely zvukpohlcující a zvukově izolační akustické zábrany nejen pro silnice a dálnice. Plech z ocele AISI 304B o tloušťce 1,2 mm s otvory pro průchod zvuku do panelu od 2,5 do 7mm (34%podíl) Vnitřní izolace je tvořena speciální stálou minerální vlnou, která je pokryta antiprachovou vrstvou. Boky panelů, které jsou usazeny ve sloupech (nejlépe typu HE) jsou kryty pevným plastem a opatřeny akustickou těsnící pryží EPDM. Panely do sebe zapadají jako stavebnice a to díky dvojité perodrážce. Panely jsou dopravovány na místo výstavby v kovových koších/paletách. Hmotnost panelu je cca 33kg/m2. Barva panelu je ve škále RAL, polyesterové barvy. Panely jsou dodávány v maximální délce 4000mm a jsou opatřeny těsněním. Panely splňují požadavky jak akustické, tak designové a jsou praktické pro svou vysokou životnost. Všechny panely Tecnowall jsou stálé, netlející, nehořlavé. typ izo.výplň neprůzvučnost skupina pohltivost skupina dan/mq HEA/HEB váha/m2 rozměr TW 115 AV 12 inox vata 31 db B3 14 db A x500xD

14 PMMA polymethylmetakrylát, akrylátové sklo, plexisklo Speciální certifikované protihlukové sklo, vhodné zejména na mostech. Zvukově nepropustné, odrazivé sklo je možné dodat v průhledné či neprůhledné podobě, rovné či ohnuté. Vhodné pro sloupky HEA. Panel je odolný vůči nárazu, jeho světelná propustnost je 92%, odolný vůči povětrnostním vlivům, životnost minimálně 35 let, možnost vláken či pískování, jak ochrana před ptáky. Možno opatřit anti-graffity nástřikem. Výrobní šířka základního skla je 2000mm, délka pak až do 6000mm. A to v sedmi odstínech. U skla s polyamidovými vlákny je maximální délka 5000mm. Plexisklo se zalitými typ průhledných PMMA neprůzvučnost PMMA db PMMA db PMMA db PMMA 20 s vlákny 32 db PMMA db PMMA 25 s vlákny 33 db Hluk Pohltivé PMMA polymethylmetakrylát, akrylátové sklo, plexisklo vlákny, které zabraňují tříštivosti desky v případě nárazu vozidla. Splňuje normu ČSN EN třídy 6, druhotné bezpečnosti (nebezpečí padajících úlomků). zkoušeno 400 kg nárazovým tělesem. Tuto zkoušku splňuje i po 10 letech použití na rozdíl od jiných plastů, které vlivem UV degradují, křehnou a žloutnou. EPDH těsnění Model TWA 15 23kg/m 2 Model TWA 20 29kg/m 2 Dvojitý pozinkový rám opatřený barvou v odstínech RAL Základní prodejní rozměry: 2660x mm (Jiné rozměry na vyžádání) Protihlukové sklo v 7 odstínech (spring green, sea green, forest green, steel blue, sky blue, midnight blue a smoky Brown)

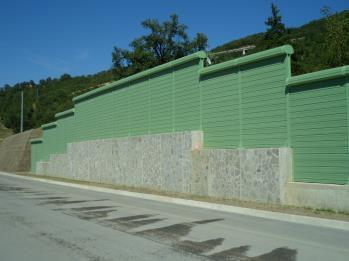

15 Zvuk pohltivé a zvuk absorpční protihlukové panely z vysoce kvalitního borového dřeva dle normy UNI EN 350/1. Panel je vyplněn protihlukovou vatou EN 13162: tloušťka 50 mm, hustota 90 kg/m3. Jsou použity nerezové šrouby a hřebíky. Panel je na svislých stranách zakončen těsněním EPDM, které je odolné vůči stárnutí způsobené atmosférickými vlivy. Hmotnost panelu je cca 30kg/m2. Panel jde dobře kombinovat s jinými materiály, jako je například PMMA. Všechny dřevěné části jsou podrobeny impregnací s anorganickými solemi na bázi mědi, netoxický, bez chromu a arsenu v autoklávu podle evropské normy DIN 68800/3 a EN Pigmentace je zelená. DŘEVĚNÉ PANELY Panely jsou v souladu s normami podle TP 104 Ministerstva dopravy, odboru pozemních komunikací z 21. března 2003 č.j. 164/ RS/1 s účinností od 1. dubna Akustické vlastnosti dřevěných panelů podle normy ČSNI EN :1999 a ČSN EN :1999: Vzduchová neprůzvučnost DLR = 26 db: kategorie B3 Zvuková pohltivost DL = 10 db: kategorie A3 Hodnota odrážení hluku DL RI = 4 db: kategorie A2

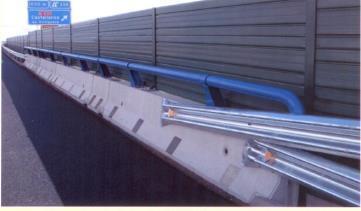

16 INTEGROVANÁ SVODIDLA Integrovaná svodidla na protihlukových stěnách z panelů ALU Tecnowall může být řešením pro mnohé silnice, kde není dostatečné množství prostoru pro oddělené řešení. (max.45cm) Tento typ svodidel se dá použít na protihlukové stěny od firmy ROMAn s.r.o. a to do jejich výšky 5m. Vhodné pro použití sloupku HEA umístěných v osové vzdálenosti 2m. Pro protihlukové stěny m vysoké.polyesterové barvy ve škále RAL. Ideální využití: vnější infrastruktura, ulice a silnice atd.

17 ELIPTICKÝ DEFLEKTOR Šířka: 600 mm Výška: 400 mm Pro všechny typy sloupů V barvě RAL dle požadavku Hliník či ocel o minimální tloušťce 1mm Vnitřní izolace z minerální vlny odolné proti hnilobě o tloušťce 30 mm. a hustota 70 kg / m 3. Povrchově potažena mikroporézní membránou. Vhodné pro silnice, dálnice či průmyslové objekty. Eliptický deflektor je hluk-pohltivá součást protihlukové stěny, která zvyšuje její akustickou účinnost tím, že zabraňuje přetékání hluku. Ideální pro místa, kde je omezená výška PHS. Požární odolnost: hlavní použité materiály (ocel a minerální vlna) jsou klasifikovány nehořlavými třídy A1- reakce na oheň podle norem ČSN EN

18 OSMIHRANNÝ DEFLEKTOR Vzdálenost k bariéře Rozdíl mezi hodnotami - 3 m vysoká PHS hodnoty bez a s deflektorem - 3,4m Rozdíl mezi hodnotami - 3 m vysoká PHS hodnoty bez a s deflektorem - 3m 2,5m nad zemí 1m nad zemí 2,5m nad zemí 1m nad zemí 5m 3,6dB 4,5dB 1,6dB 2,1dB 10m 2,1dB 3,3dB 1,4dB 1,8dB 25m 1,9dB 2,9dB 1,2dB 1,6dB Šířka: 350mm Výška: 350 mm Pro všechny typy sloupů V barvě RAL dle požadavku Hliník či ocel o minimální tloušťce 1mm Vnitřní izolace z minerální vlny odolné proti hnilobě o tloušťce 30 mm a hustota 70 kg / m 3. Povrchově potažena mikroporézní membránou. Vhodné pro silnice, dálnice či průmyslové objekty.

19 DOPLŇUJÍCÍ MATERIÁLY ZERO je protihluková vložka do větracích otvorů a vzduchotechnik či digestoří. Skládá se z jednoho těla akustické pružné polyuretanové pěny. Hustota materiálu 50 kg/m3. Zvuková izolace Dn, e, w = 43 db Průměr 160 a 200 mm PROTIHLUKOVÁ DESKA S BOSÁŽÍ Akusticko absorpční materiál pro prostory s kompresory, zvukotěsné kabiny, motorové prostory a pro zvuková nahrávací studia.materiál: pružný zpěněný polyuretan na bázi Polyesteru. Samozhášivost: dle normy UL 94 HF1 Barva: antracitově šedá. Bosáž zaručuje lepší absorpci hluku Rubová strana opatřena samolepící vrstvou Výrobní rozměr: desky 1000x2000 mm Hustota: 30 kg/m 3 Pracovní teplota: -40 C/+110 C PROTIHLUKOVÁ DESKA S PU FILMEM Akusticko absorpční materiál pro prostory s kompresory, zvukotěsné kabiny a motorové prostory.materiál: pružný zpěněný polyuretan na bázi polyesteru Samozhášivost: podle normy UL 94 HF1 Barva: antracitová šedá s bílým či černým PU filmem (25 mikronů) Rubová strana opatřena samolepící vrstvou Hustota: 30 kg/m 3 Pracovní teplota: -40 C/+110 C ANTIVIBRAČNÍ GUMA je vhodná pod stroje a motory. Zabraňuje šíření hluku v podobě vibrací do konstrukce. Nadále pohlcuje nízkofrekvenční tóny. Výrobní šíře materiálu je 5mm, 10mm, 20mm, 40mm PROTIHLUKOVÁ VATA pohlcuje stření a vysoké frekvence. Používá se do protihlukových panelů, jako protihluková výplň do stěn. Je lehká a dobře se s ní manipuluje. Nehořlavá, netlející, zdravotně nezávadná.

20 Reference ČR: Alltub Central Europe, s.r.o. Benteler ČR s.r.o. Brush Sem s.r.o. Colas CZ a.s. Doska Česká Lípa s.r.o. Hochtief a.s- JHP mosty, s.r.o. Metrostav a.s. MND Drilling&Services a.s. Mráz Agro CZ, s.r.o. Nemak Czech Republic s.r.o. Safina a.s. Sanaplasma s.r.o. Skanska a.s. Step s.r.o. Stora Enso Wood Products Stüken s.r.o. Škoda Auto a.s. Tereos TTD a.s. T.P.C.A. s.r.o. Trigema Building a.s. a dalších více jak 150 zákazníků. REFERENCE Reference SK: BENTELER SK CEMENTÁREŇ LIETAVSKÁ LÚČKA a.s. NAFTA SK a.s. Malacky Reference Polsko Saint Gobain Gliwice KONTAKT Domkovská 2374/ Praha 9 Gps , T: T: T: F: Info@romansro.cz
