INTERNÍ STANDARD MOBILNÍ AKUSTICKÁ ZÁSTĚNA GREIF TYP GZM

Rozměr: px
Začít zobrazení ze stránky:

Download "INTERNÍ STANDARD MOBILNÍ AKUSTICKÁ ZÁSTĚNA GREIF TYP GZM"

Transkript

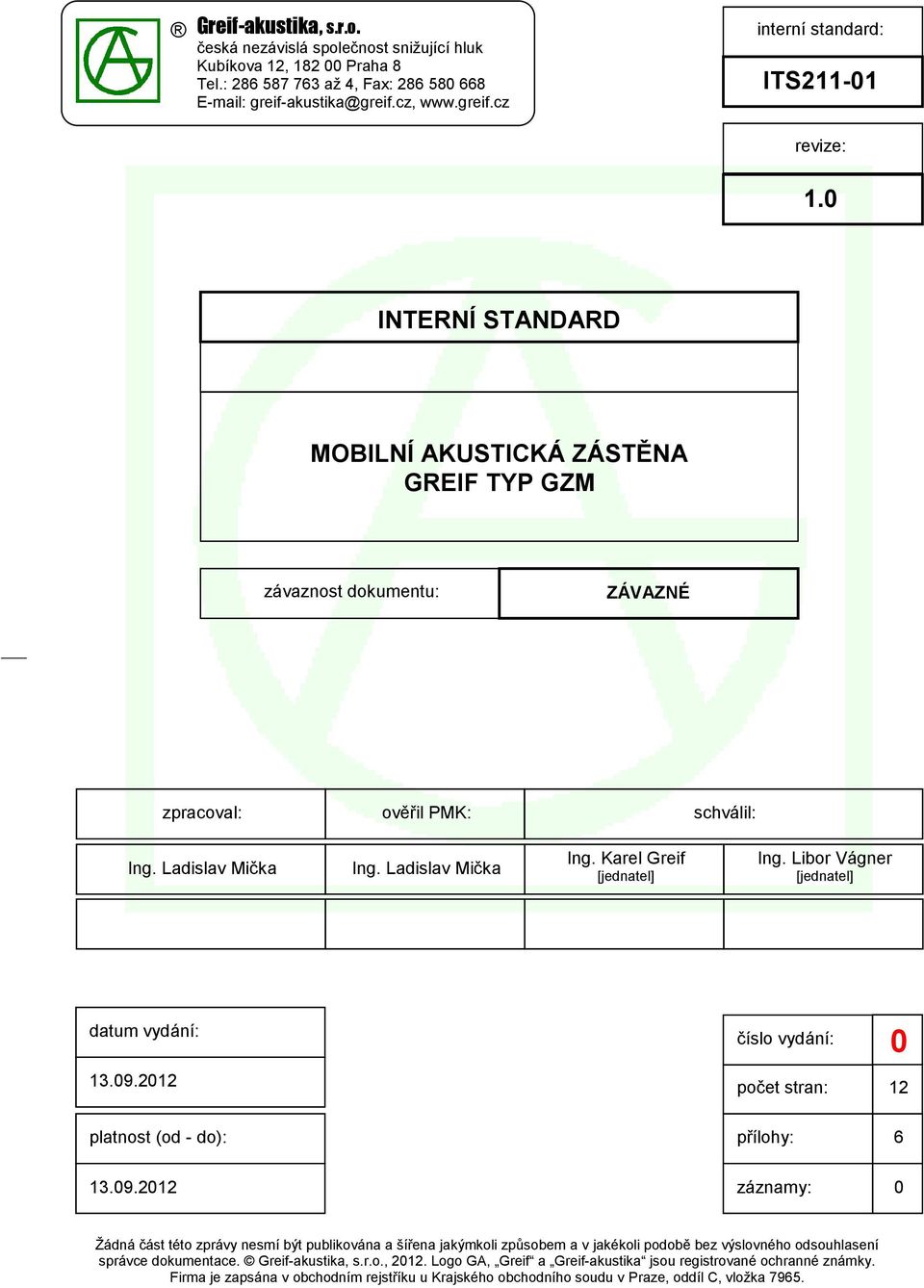

1 Kubíkova 12, Praha 8 Tel.: až 4, Fax: greif-akustika@greif.cz, : revize: 1.0 INTERNÍ STANDARD závaznost dokumentu: ZÁVAZNÉ zpracoval: ověřil PMK: schválil: Ing. Ladislav Mička Ing. Ladislav Mička Ing. Karel Greif [jednatel] Ing. Libor Vágner [jednatel] datum vydání: číslo vydání: počet stran: 12 platnost (od - do): přílohy: záznamy: 0 Žádná část této zprávy nesmí být publikována a šířena jakýmkoli způsobem a v jakékoli podobě bez výslovného odsouhlasení správce dokumentace., Logo GA, Greif a Greif-akustika jsou registrované ochranné známky. Firma je zapsána v obchodním rejstříku u Krajského obchodního soudu v Praze, oddíl C, vložka 7965.

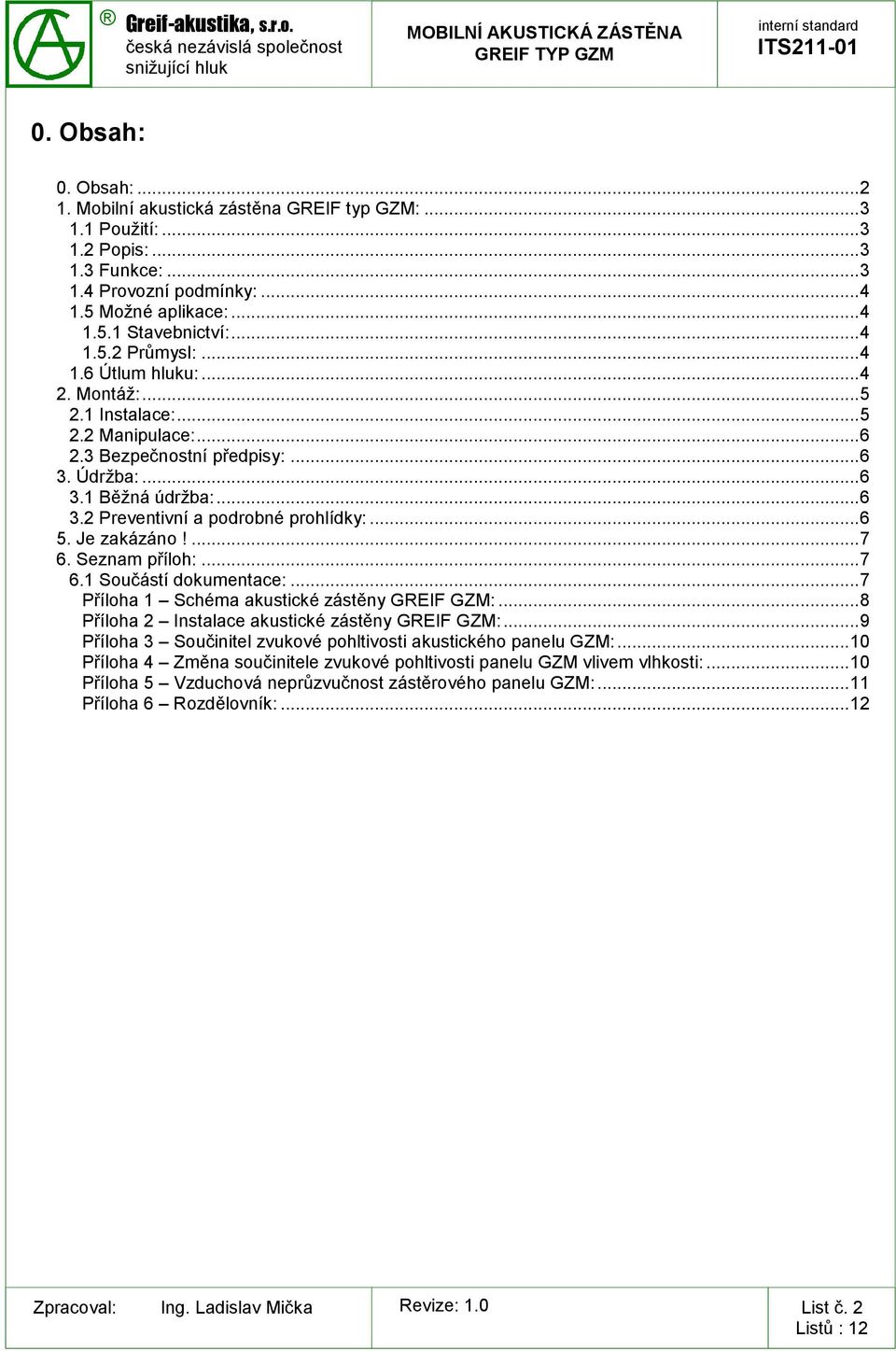

2 0. Obsah: 0. Obsah: Mobilní akustická zástěna GREIF typ GZM: Použití: Popis: Funkce: Provozní podmínky: Možné aplikace: Stavebnictví: Průmysl: Útlum hluku: Montáž: Instalace: Manipulace: Bezpečnostní předpisy: Údržba: Běžná údržba: Preventivní a podrobné prohlídky: Je zakázáno! Seznam příloh: Součástí dokumentace:... 7 Příloha 1 Schéma akustické zástěny GREIF GZM:... 8 Příloha 2 Instalace akustické zástěny GREIF GZM:... 9 Příloha 3 Součinitel zvukové pohltivosti akustického panelu GZM: Příloha 4 Změna součinitele zvukové pohltivosti panelu GZM vlivem vlhkosti: Příloha 5 Vzduchová neprůzvučnost zástěrového panelu GZM: Příloha 6 Rozdělovník: List č. 2

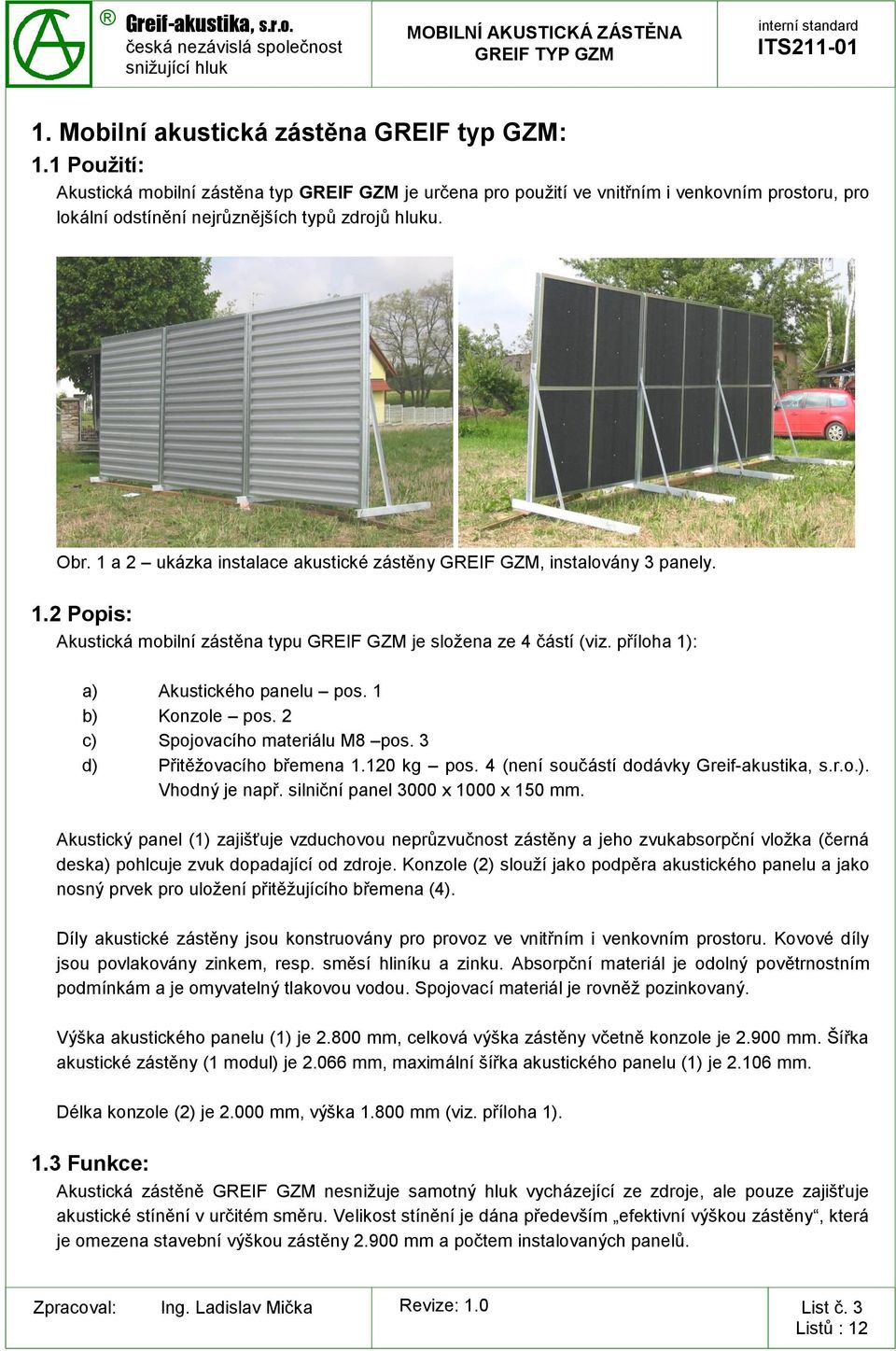

3 1. Mobilní akustická zástěna GREIF typ GZM: 1.1 Použití: Akustická mobilní zástěna typ GREIF GZM je určena pro použití ve vnitřním i venkovním prostoru, pro lokální odstínění nejrůznějších typů zdrojů hluku. Obr. 1 a 2 ukázka instalace akustické zástěny GREIF GZM, instalovány 3 panely. 1.2 Popis: Akustická mobilní zástěna typu GREIF GZM je složena ze 4 částí (viz. příloha 1): a) Akustického panelu pos. 1 b) Konzole pos. 2 c) Spojovacího materiálu M8 pos. 3 d) Přitěžovacího břemena kg pos. 4 (není součástí dodávky ). Vhodný je např. silniční panel 3000 x 1000 x 150 mm. Akustický panel (1) zajišťuje vzduchovou neprůzvučnost zástěny a jeho zvukabsorpční vložka (černá deska) pohlcuje zvuk dopadající od zdroje. Konzole (2) slouží jako podpěra akustického panelu a jako nosný prvek pro uložení přitěžujícího břemena (4). Díly akustické zástěny jsou konstruovány pro provoz ve vnitřním i venkovním prostoru. Kovové díly jsou povlakovány zinkem, resp. směsí hliníku a zinku. Absorpční materiál je odolný povětrnostním podmínkám a je omyvatelný tlakovou vodou. Spojovací materiál je rovněž pozinkovaný. Výška akustického panelu (1) je mm, celková výška zástěny včetně konzole je mm. Šířka akustické zástěny (1 modul) je mm, maximální šířka akustického panelu (1) je mm. Délka konzole (2) je mm, výška mm (viz. příloha 1). 1.3 Funkce: Akustická zástěně GREIF GZM nesnižuje samotný hluk vycházející ze zdroje, ale pouze zajišťuje akustické stínění v určitém směru. Velikost stínění je dána především efektivní výškou zástěny, která je omezena stavební výškou zástěny mm a počtem instalovaných panelů. List č. 3

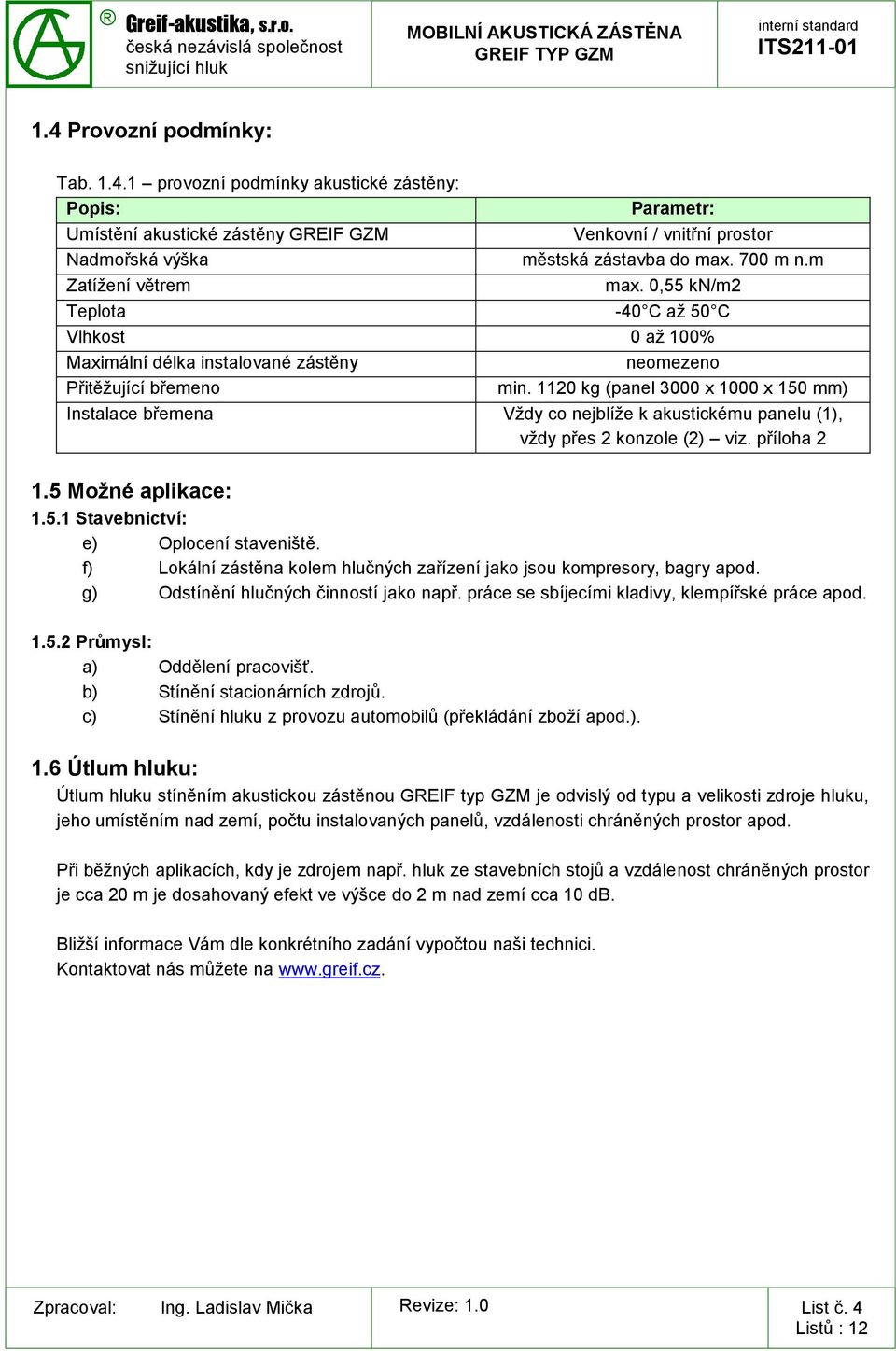

4 1.4 Provozní podmínky: Tab provozní podmínky akustické zástěny: Popis: Parametr: Umístění akustické zástěny GREIF GZM Venkovní / vnitřní prostor Nadmořská výška městská zástavba do max. 700 m n.m Zatížení větrem max. 0,55 kn/m2 Teplota -40 C až 50 C Vlhkost 0 až 100% Maximální délka instalované zástěny neomezeno Přitěžující břemeno min kg (panel 3000 x 1000 x 150 mm) Instalace břemena Vždy co nejblíže k akustickému panelu (1), vždy přes 2 konzole (2) viz. příloha Možné aplikace: Stavebnictví: e) Oplocení staveniště. f) Lokální zástěna kolem hlučných zařízení jako jsou kompresory, bagry apod. g) Odstínění hlučných činností jako např. práce se sbíjecími kladivy, klempířské práce apod Průmysl: a) Oddělení pracovišť. b) Stínění stacionárních zdrojů. c) Stínění hluku z provozu automobilů (překládání zboží apod.). 1.6 Útlum hluku: Útlum hluku stíněním akustickou zástěnou GREIF typ GZM je odvislý od typu a velikosti zdroje hluku, jeho umístěním nad zemí, počtu instalovaných panelů, vzdálenosti chráněných prostor apod. Při běžných aplikacích, kdy je zdrojem např. hluk ze stavebních stojů a vzdálenost chráněných prostor je cca 20 m je dosahovaný efekt ve výšce do 2 m nad zemí cca 10 db. Bližší informace Vám dle konkrétního zadání vypočtou naši technici. Kontaktovat nás můžete na List č. 4

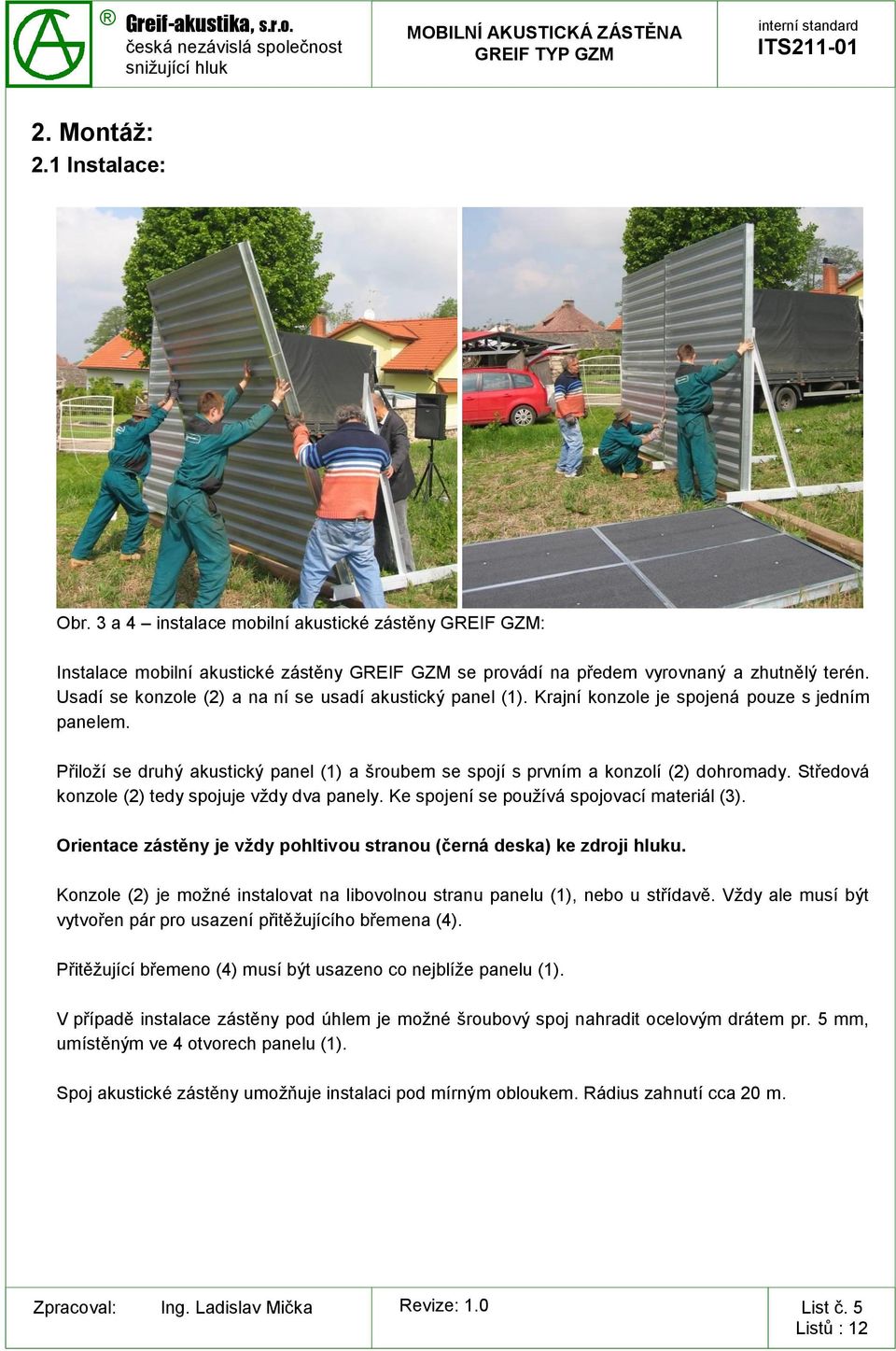

5 2. Montáž: 2.1 Instalace: Obr. 3 a 4 instalace mobilní akustické zástěny GREIF GZM: Instalace mobilní akustické zástěny GREIF GZM se provádí na předem vyrovnaný a zhutnělý terén. Usadí se konzole (2) a na ní se usadí akustický panel (1). Krajní konzole je spojená pouze s jedním panelem. Přiloží se druhý akustický panel (1) a šroubem se spojí s prvním a konzolí (2) dohromady. Středová konzole (2) tedy spojuje vždy dva panely. Ke spojení se používá spojovací materiál (3). Orientace zástěny je vždy pohltivou stranou (černá deska) ke zdroji hluku. Konzole (2) je možné instalovat na libovolnou stranu panelu (1), nebo u střídavě. Vždy ale musí být vytvořen pár pro usazení přitěžujícího břemena (4). Přitěžující břemeno (4) musí být usazeno co nejblíže panelu (1). V případě instalace zástěny pod úhlem je možné šroubový spoj nahradit ocelovým drátem pr. 5 mm, umístěným ve 4 otvorech panelu (1). Spoj akustické zástěny umožňuje instalaci pod mírným obloukem. Rádius zahnutí cca 20 m. List č. 5

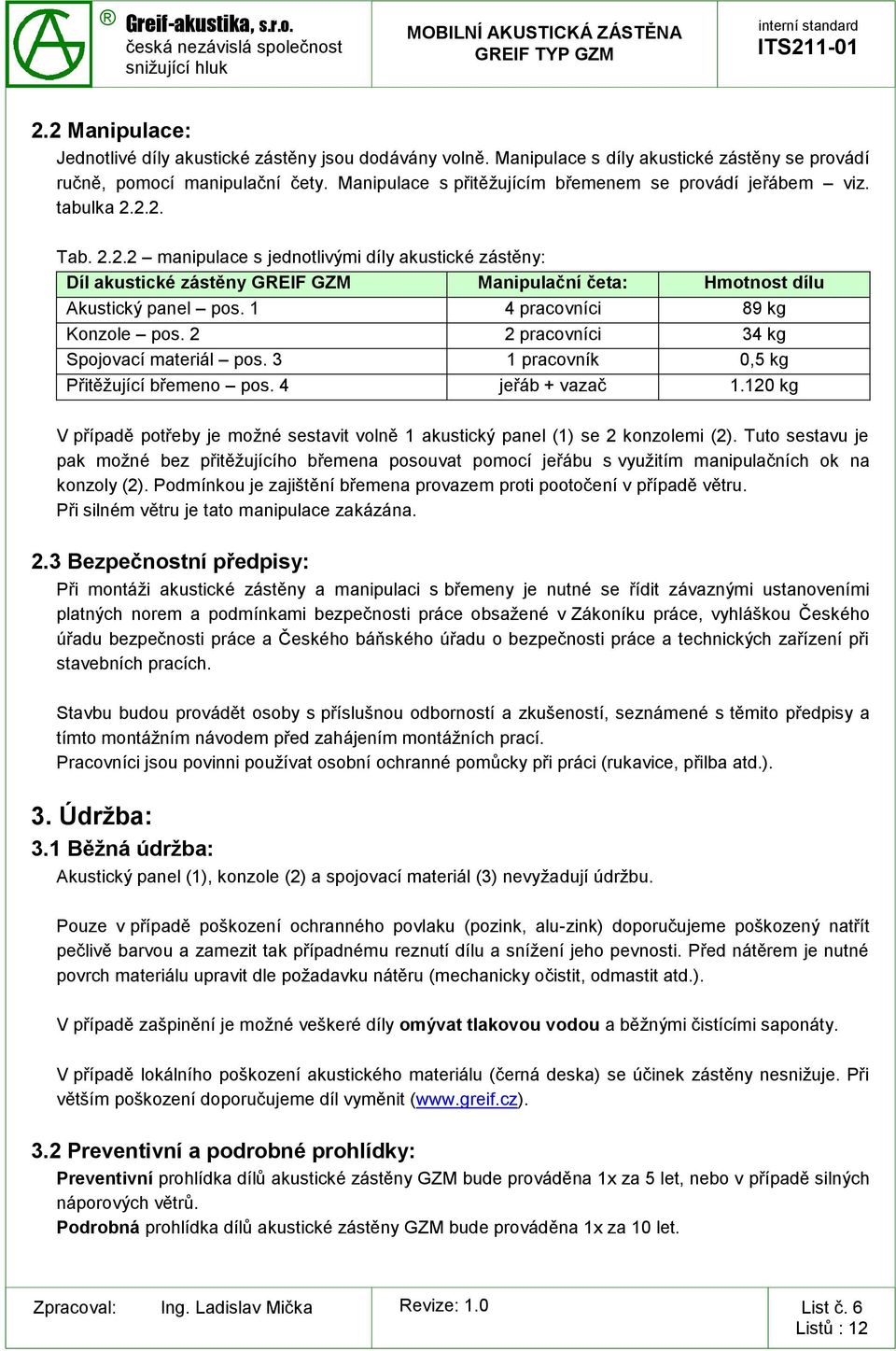

6 2.2 Manipulace: Jednotlivé díly akustické zástěny jsou dodávány volně. Manipulace s díly akustické zástěny se provádí ručně, pomocí manipulační čety. Manipulace s přitěžujícím břemenem se provádí jeřábem viz. tabulka Tab manipulace s jednotlivými díly akustické zástěny: Díl akustické zástěny GREIF GZM Manipulační četa: Hmotnost dílu Akustický panel pos. 1 4 pracovníci 89 kg Konzole pos. 2 2 pracovníci 34 kg Spojovací materiál pos. 3 1 pracovník 0,5 kg Přitěžující břemeno pos. 4 jeřáb + vazač kg V případě potřeby je možné sestavit volně 1 akustický panel (1) se 2 konzolemi (2). Tuto sestavu je pak možné bez přitěžujícího břemena posouvat pomocí jeřábu s využitím manipulačních ok na konzoly (2). Podmínkou je zajištění břemena provazem proti pootočení v případě větru. Při silném větru je tato manipulace zakázána. 2.3 Bezpečnostní předpisy: Při montáži akustické zástěny a manipulaci s břemeny je nutné se řídit závaznými ustanoveními platných norem a podmínkami bezpečnosti práce obsažené v Zákoníku práce, vyhláškou Českého úřadu bezpečnosti práce a Českého báňského úřadu o bezpečnosti práce a technických zařízení při stavebních pracích. Stavbu budou provádět osoby s příslušnou odborností a zkušeností, seznámené s těmito předpisy a tímto montážním návodem před zahájením montážních prací. Pracovníci jsou povinni používat osobní ochranné pomůcky při práci (rukavice, přilba atd.). 3. Údržba: 3.1 Běžná údržba: Akustický panel (1), konzole (2) a spojovací materiál (3) nevyžadují údržbu. Pouze v případě poškození ochranného povlaku (pozink, alu-zink) doporučujeme poškozený natřít pečlivě barvou a zamezit tak případnému reznutí dílu a snížení jeho pevnosti. Před nátěrem je nutné povrch materiálu upravit dle požadavku nátěru (mechanicky očistit, odmastit atd.). V případě zašpinění je možné veškeré díly omývat tlakovou vodou a běžnými čistícími saponáty. V případě lokálního poškození akustického materiálu (černá deska) se účinek zástěny nesnižuje. Při větším poškození doporučujeme díl vyměnit ( 3.2 Preventivní a podrobné prohlídky: Preventivní prohlídka dílů akustické zástěny GZM bude prováděna 1x za 5 let, nebo v případě silných náporových větrů. Podrobná prohlídka dílů akustické zástěny GZM bude prováděna 1x za 10 let. List č. 6

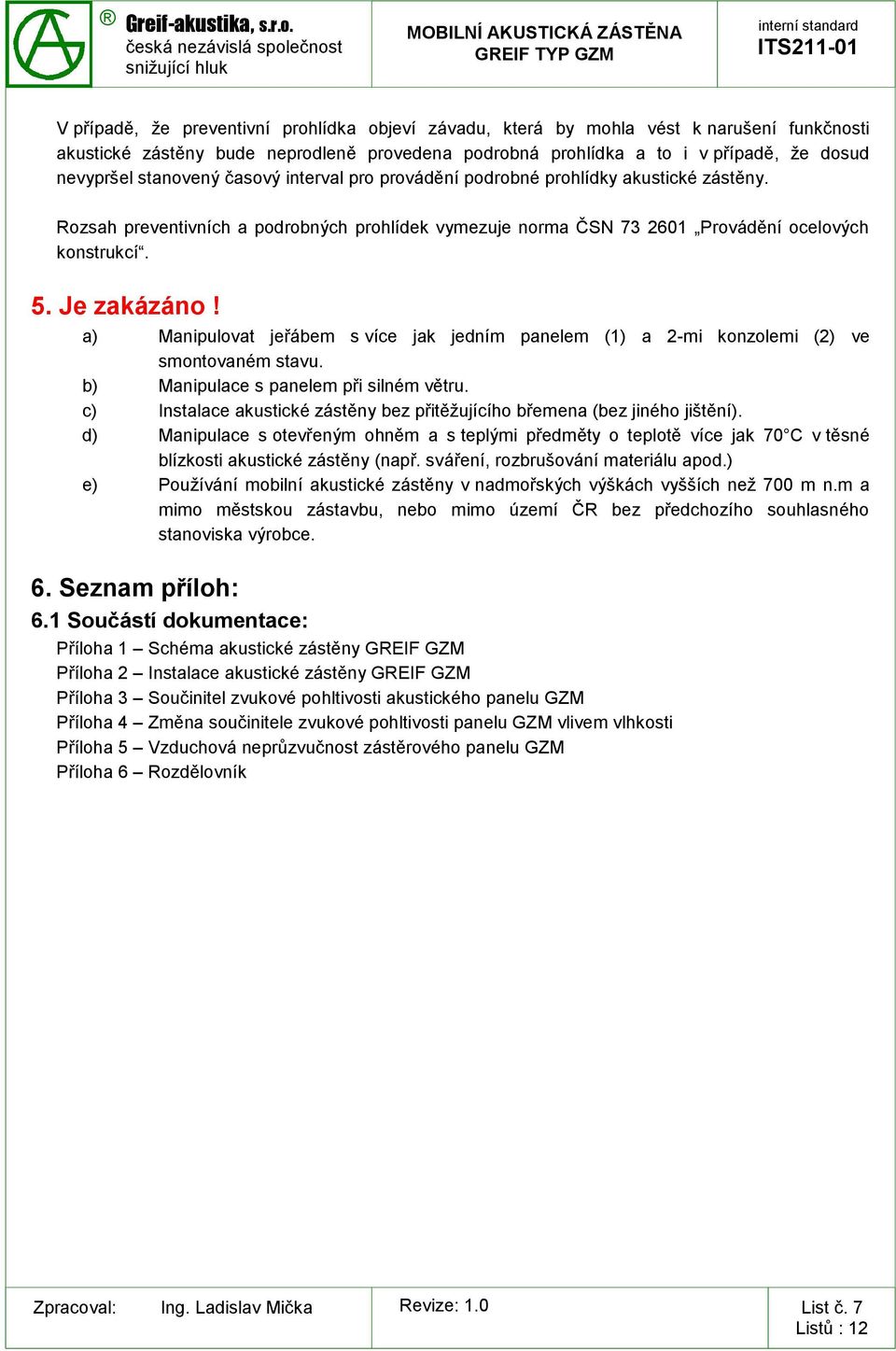

7 V případě, že preventivní prohlídka objeví závadu, která by mohla vést k narušení funkčnosti akustické zástěny bude neprodleně provedena podrobná prohlídka a to i v případě, že dosud nevypršel stanovený časový interval pro provádění podrobné prohlídky akustické zástěny. Rozsah preventivních a podrobných prohlídek vymezuje norma ČSN Provádění ocelových konstrukcí. 5. Je zakázáno! a) Manipulovat jeřábem s více jak jedním panelem (1) a 2-mi konzolemi (2) ve smontovaném stavu. b) Manipulace s panelem při silném větru. c) Instalace akustické zástěny bez přitěžujícího břemena (bez jiného jištění). d) Manipulace s otevřeným ohněm a s teplými předměty o teplotě více jak 70 C v těsné blízkosti akustické zástěny (např. sváření, rozbrušování materiálu apod.) e) Používání mobilní akustické zástěny v nadmořských výškách vyšších než 700 m n.m a mimo městskou zástavbu, nebo mimo území ČR bez předchozího souhlasného stanoviska výrobce. 6. Seznam příloh: 6.1 Součástí dokumentace: Příloha 1 Schéma akustické zástěny GREIF GZM Příloha 2 Instalace akustické zástěny GREIF GZM Příloha 3 Součinitel zvukové pohltivosti akustického panelu GZM Příloha 4 Změna součinitele zvukové pohltivosti panelu GZM vlivem vlhkosti Příloha 5 Vzduchová neprůzvučnost zástěrového panelu GZM Příloha 6 Rozdělovník List č. 7

8 Příloha 1 Schéma akustické zástěny GREIF GZM: Popis: 1 akustický panel, 2 konzole, 3 spojovací materiál, 4 přitěžující břemeno List č. 8

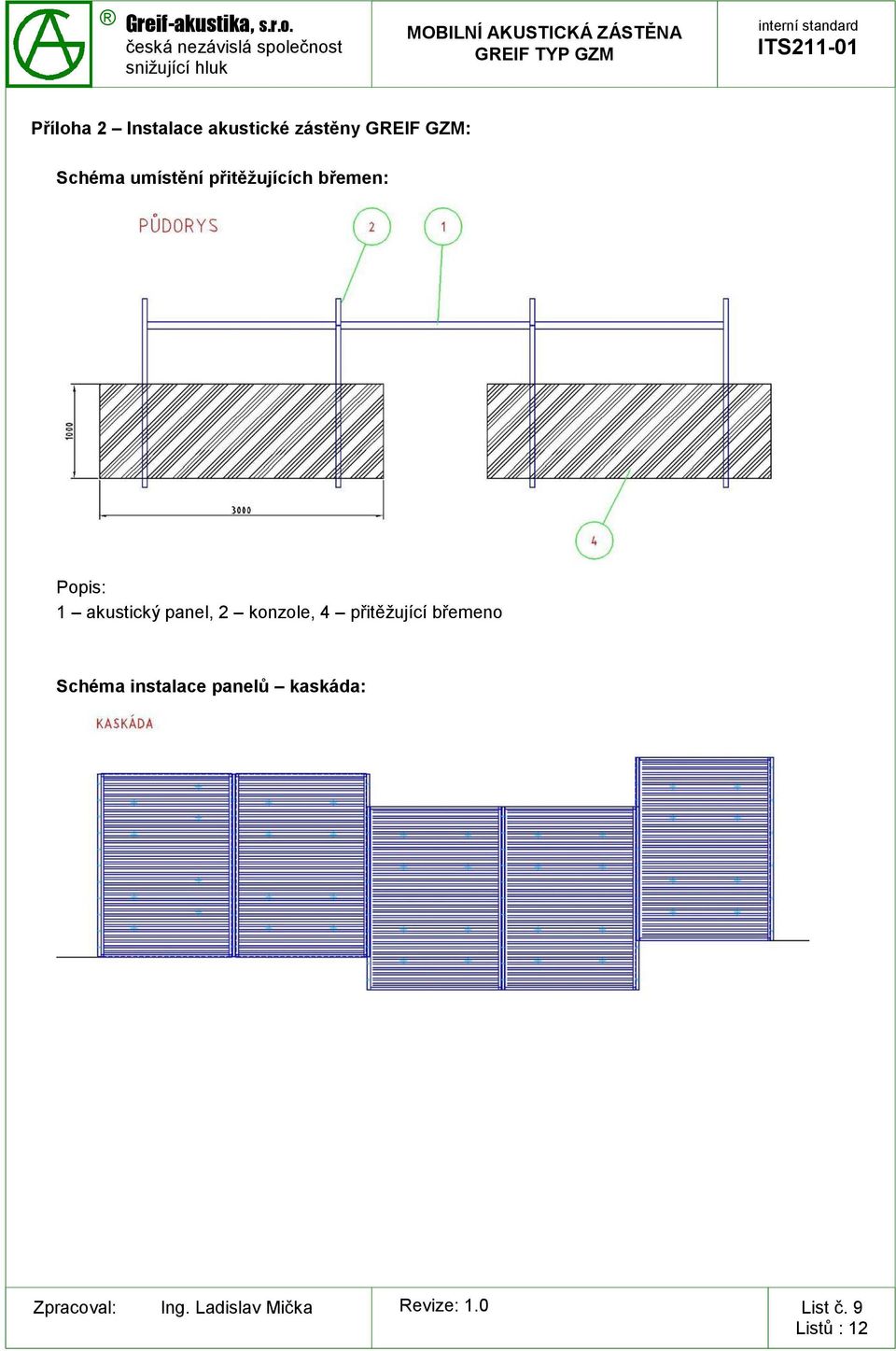

9 Příloha 2 Instalace akustické zástěny GREIF GZM: Schéma umístění přitěžujících břemen: Popis: 1 akustický panel, 2 konzole, 4 přitěžující břemeno Schéma instalace panelů kaskáda: List č. 9

10 Příloha 3 Součinitel zvukové pohltivosti akustického panelu GZM: Příloha 4 Změna součinitele zvukové pohltivosti panelu GZM vlivem vlhkosti: List č. 10

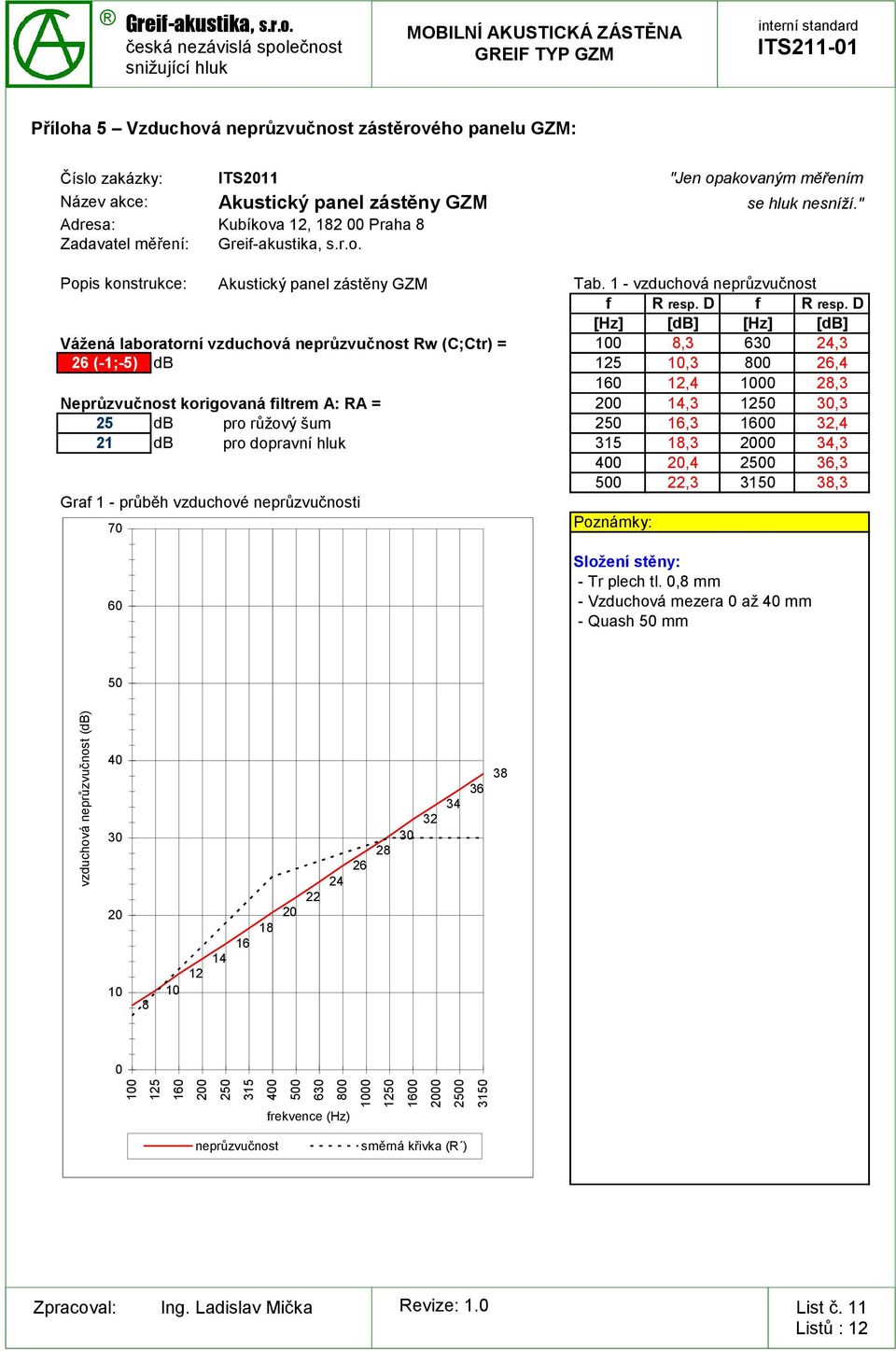

11 vzduchová neprůzvučnost (db) Příloha 5 Vzduchová neprůzvučnost zástěrového panelu GZM: Číslo zakázky: ITS2011 "Jen opakovaným měřením Název akce: Akustický panel zástěny GZM se hluk nesníží." Adresa: Kubíkova 12, Praha 8 Zadavatel měření: Popis konstrukce: Akustický panel zástěny GZM Tab. 1 - vzduchová neprůzvučnost f R resp. D f R resp. D [Hz] [db] [Hz] [db] Vážená laboratorní vzduchová neprůzvučnost Rw (C;Ctr) = 100 8, ,3 26 (-1;-5) db , , , ,3 Neprůzvučnost korigovaná filtrem A: RA = , ,3 25 db pro růžový šum , ,4 21 db pro dopravní hluk , , , , , ,3 Graf 1 - průběh vzduchové neprůzvučnosti 70 Poznámky: 60 Složení stěny: - Tr plech tl. 0,8 mm - Vzduchová mezera 0 až 40 mm - Quash 50 mm frekvence (Hz) neprůzvučnost směrná křivka (R ) List č. 11

12 Příloha 6 Rozdělovník: číslo výtisku popis uloženo zodpovídá podpis datum 0 matrice PHA RZ 1-2 kopie zákazník zákazník List č. 12
