1 UŽIVATELSKÝ MANUÁL PMD DIGI I. verze V6.07.A Obsah UŽIVATELSKÝ MANUÁL...1 Základní parametry...2 Úvod...2 Co je nového ve verzi 6.07.A...3 Zkratky přednastavených detekčních módů...3 Funkce jednotlivých tlačítek...4 Důležité zkratky...4 Menu, jednotlivé parametry a funkce...5 Osciloskop a analyzátor cívky V Konfigurace módů displej, filtry a tóny...9 Backup (záloha) parametrů...10 Tr - hold...10 Princip dvojité integrace...10 Kalibrace detektoru...11 Nastavení maximální citlivosti DET...11 Diskriminace železných a neželezných předmětů DIR...11 Měření vodivosti MER...11 Správný pohyb cívky při měření Target_id...12 Zvýšení citlivosti detektoru

2 Základní parametry Napájení: 8-13V (7.4V-13.8V), optimum je 10.8V Proudová spotřeba : 150mA až cca 750mA podle nastavení a cívky Základní dosah s cívkou 33x33cm: cca 75cm na disk o průměru 80mm Úvod Jedná se o digitální verzi původně analogového pulsního detektoru. Díky analogové integraci a digitálnímu zpracování dat umožňuje proti analogovému detektoru daleko lépe identifikovat nález a přitom relativně zjednodušit obsluhu. Napětí akumulátorů a jejich vybíjení při provozu nemá díky použitému spínanému měniči vliv na stabilitu a funkce detektoru. Software umožňuje uživatelské nastavení časování detektoru a uživatelské nastavení všech důležitých parametrů, definování vlastních detekčních módů včetně organizace čtyř-řádkového displeje (LCD 4x20zn.), nastavení tónů (jednoduchý, multitón podle Target_id, D.I.R. atd., spojitý pro pin-point), vlastní pojmenování módů a jednotlivých nálezů pomocí čísla Target_id a 8-znakového popisu, jeden detekční a dva diskriminační kanály umožňující (zatím) tři druhy diskriminace (D.I.R., NOTCH filtr, SMART filtr - lze vzájemně kombinovat) a funkci Analyzátor cívky - přeměří a zhodnotí Vaši cívku. Samozřejmostí je ochrana aku před vybitím, automatické vypíná při delší nečinnosti, automatické udržování maximální citlivosti, ochrana proti zkratu cívky, zálohování parametrů jedním tlačítkem (backup) při experimentech s nastavením detektoru, orientační scanner pro určení tvaru nálezu s nastavitelným ziskem, orientační osciloskop pro kontrolu cívky, digitální řízení hlasitosti, nastavení opakovacího kmitočtu pulsů pro minimalizaci interferencí. V této verzi byl přidán druhý, citlivější detekční mód, který je automaticky zvolen po zapnutí detektoru. Parametry a funkce se dělí na globální a lokální, globální jsou společné pro všechny módy, lokální lze nastavit pro každý mód individuálně. Uživatelsky definovatelných módů je 2x 8 (podle verze SW) a lze je rychle přepínat pomocí tlačítka MODE. Jednotlivé módy lze deaktivovat bez ztráty jejich nastavení, při přepínání budou přeskočeny. Návod předpokládá, že máte v rukou funkční detektor, na případné oživení či výrobu cívky slouží návod Výrobní postup PMD DIGI. Před každým použitím nechte detektor asi minutu zahřát. Cívka vlivem ohřevu mírně změní svůj odpor a toto je potřeba vzít v úvahu. Používejte pouze doporučený drát na výrobu cívek a doporučený kabel na připojení cívky. Obojí výrazně ovlivní funkci detektoru, hlavně diskriminaci. Pro ověření použijte Analyzátor cívky a zkuste srovnat různé způsoby připojení cívky, popřípadě různé dráty či lanka na její výrobu. 2

3 Co je nového ve verzi 6.07.A V prvé řadě byl přidán druhý detekční mód - DET MODE 2. Na rozdíl od DET MODE 1 z verze 6.05 používá složitější sekvence detekčních pulsů a dosahuje lepší hloubky při detekci. Dále bylo k funkci TR_HOLD přidáno nastavení CITLIVOSTI detektoru pro případ, že se jedná o zamořený terén a detektor produkuje nepoužitelné/falešné signály. Po zapnutí je detektor automaticky nastaven do DET MODE 2, případné přepnutí do DET MODE 1 lze provést v MENU-PARAMETRY. Toto jediné nastavení se neukládá, po vypnutí a zapnutí detektoru bude opět detektor nastaven v DET MODE 2. Samotné nastavení DET MODE 1 a 2 si již detektor pamatuje, v EEPROM je uloženo odděleně. Software je již chystán pro budoucí měření hloubky a ground balance v případě použití DD cívky, tato nastavení tato verze ještě ignoruje,protože je k ničemu nepoužívá. Napětí aku lze zvolit 12V/10.8V, napětí 9.6V se při větším vybití a maximálních výkonech ukázalo jako nedostatečné, i když s rozumem bez problémů i do budoucna použitelné pouze měnič už funguje za hranicí výrobních tolerancí. Zajímavou funkcí je i MAX BEEP při dosažení maxima síly signálu detektor krátce pípne, lze tak zběžně zaměřit střed nálezu či odhadnou tvar (např. v případě obruče pípne dvakrát, vždy na hraně) Je vylepšeno zobrazení na LCD, displej inteligentně zobrazuje měřené parametry podle Vašeho nastavení. V prvním řádku je vedle názvu módu zobrazena i aktivace jednotlivých diskriminačních filtrů D=DIR, N=NOTCH, I=SMART, pod těmito písmenky se hvězdičkou zobrazuje jejich momentální aktivace. Zkratky přednastavených detekčních módů ALLM all metal, detekuje všechny kovy PINP pin point, zaměření nálezu podle výšky tónu SCAN scanner, grafické zobrazení síly signálu DIR1 diskriminační mód 1 pro eliminaci drobného šrotu DIR2 diskriminační mód 2 pro hledání mědi, stříbra, zlata, hliníku FULL all metal mód se zobrazením všech měřených veličin TEST testmode pro nastavení diskriminačních filtrů Módy se přepínají tlačítkem MODE. 3

4 Funkce jednotlivých tlačítek FUNKCE TLAČÍTEK : MENU: nastavení parametrů detektoru (viz Menu a jednotlivé parametry) MODE : přepínání jednotlivých módů CAL : spustí kalibraci detektoru POWER : zapnutí a vypnutí detektoru VOL : hlasitost tónů ENTER : uložení parametrů slouží i ke vstupu do zálohy dat (BACKUP) UP/DOWN : změna parametrů, zapnutí/vypnutí funkce UP slouží i ke vstupu do nastavení TRASH HOLD UP slouží i k nastavení citlivosti scanneru v módu SCAN Důležité zkratky DET - detekce DIR Deep Iron Reject, potlačení železných předmětů MER měření vodivosti 4

5 Menu, jednotlivé parametry a funkce Parametry a funkce se dělí na globální a lokální. Globální parametry jsou pro všechny módy společné, lokální jsou individuálně nastavitelné pro každý mód. (!) jsou označeny servisní údaje, které není vhodné měnit. MENU: PARAMETRY GLOBÁLNÍ Primární puls : šířka primárního pulsu DET pauza : šířka pauzy do měřícího pulsu DET sirka : šířka detekčního pulsu DIR pauza : šířka pauzy do DIR pulsu DIR sirka : šířka DIR pulsu MER pauza : šířka pauzy do měřícího pulsu MER sirka : šířka měřícího pulsu MERici bod : síla signálu, při které se snímá Target_id S-filtr : filtr šumu. Vyšší číslo znamená silnější filtraci (!) CAL offset : kalibrační offset. Počet zobrazených bodů pásku při nulovém signálu (!) Frekvence : korekce opakovací frekvence pulsů při interferencích. Default je 4. (!) 5

6 Delka paketu : počet detekčních pulsů v DET MODE 2 (!) Autozero delay : rychlost automatického nastavení max. Citlivosti (!) Max_depth cal : měření hloubky, zde nepoužito (!) LOKÁLNÍ Zakladni ton : základní signalizačni ton Nasob.tonu : násobitel v případě Target_id tónů, výsledný tón je Target_id x násobitel DETEKCNI MOD nastavuje detekční mód TR_H,SENS,GB nastavení TR-HOLD a CITLIVOSTi FUNKCE GLOBALNI Ground balance : nepoužito Auto-zero : ON = automatické udržování maximální citlivosti Auto-zero TR : ON=automatické udržování max.citl. v závislosti na TR-HOLD Smart filtr : ON = zapnuto, ponechat vypnuto Dvoj.integrace : ON=metoda dvojité integrace, OFF=jednoduchá, nechat ON (!) Merici pauzy : OFF=nepoužívá se DET_sirka a DIR_sirka, nechat ON (!) Blizka DIR ref. : alternativní reference pro DIR, nechat OFF (!) LCD podsvit : podsvit LCD Automat.vyp : automatické vypnutí při delší nečinnosti (!) Ochrana aku : ochrana aku proti vybití (!) Aku = 9.6V (10.4V) : ON = aku 9.6V/10.8V, OFF = aku 12V (!) Ochrana zdroju : ochrana proti zkratu cívky, chybě měniče atd. (!) Testmod : testmód, ponechat OFF (!) LOKALNI Aktivni mod aktivuje daný mód Maximum BEEP : ON=pípne při překročení maxima síly detekce DIR filtr aktivuje DIR filtr v daném módu Notch filtr aktivuje NOTCH filtr v daném módu SMART filtr aktivuje SMART filtr v daném módu 6

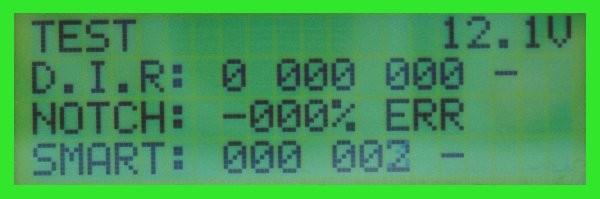

7 Target_id nr. - aktivuje zobrazování čísel Target_id Target_popis aktivuje zobrazování 8-znakového popisu Target_id DIR,NOTCH,SMART DIR limit : limit potlačení železa, viz Nastavení DIR DIR nasobitel : provozní parametr pro DIR, ponechat doporučenou hodnotu 5 NOTCH sirka : tolerance v procentech pro NOTCH filtr, viz Nastavení NOTCH SMART limit : limit potlačení šrotu, železa a slitin viz Nastavení SMART DISP,TONY,SYSTEM DISPLEJ, TONY individuální pro každý mód 2. radek : nastavení zobrazení na 2. řádku displeje 3. radek : nastavení zobrazení na 3. řádku displeje 4. radek : nastavení zobrazení na 4. řádku displeje Tony : nastavení tónů NAZVY TARGET_ID editace názvů Target_id NAZVY MODU editace názvů módů SYSTEM PPULS SCOPE osciloskop primárního pulsu INTEGR SCOPE osciloskop integrátorů COIL ANALYZER analyzátor cívky FORMAT EEPROM formátování EEPROM Data se ukládají automaticky do EEPROM při opuštění (sub)menu, stejně tak se hlavní menu opouští tlačítkem MENU. Položky se mění pomocí tlačítek UP/DOWN, na další položku se přesunete pomocí ENTER, stejně tak pomocí ENTER potvrdíte volbu. Změnu editovaného módu v MENU provedete pomocí tlačítka MODE, číslo se zobrazí v pravém horním rohu. Na globální parametry a funkce nemá číslo módu vliv, jsou společné. Aktuální mód se zobrazuje v pravém horním rohu MENU, např. 2/1 je detekční mód 2, mode 1. POZOR deaktivace ochrany akumulátorů nebo špatné nastavení jejich provozního napětí může způsobit jejich zničení!!! 7

8 Osciloskop a analyzátor cívky V1.0 Obě funkce slouží ke zjištění kvality cívky. Kvalitní cívka je nutná ke správné funkci diskriminace, pokud budete používat pouze průměrnou či dokonce špatnou cívku, diskriminace bude nepřesná nebo vůbec nebude fungovat. Na obrázku v prvním řádku jsou výstupy z osciloskopu, v druhém řádku pak analyzátor cívky pro dobrou, průměrnou a špatnou cívku. Druhý řádek analyzátoru cívky orientačně charakterizuje kvalitu tlumení cívky (KOMPENZ), nejdůležitější třetí řádek pak dobu relaxace RELAX_TM (čím kratší, tím lépe), a čtvrtý řádek je celkové hodnocení KVALITY cívky. V případě velmi krátkých dob relaxace (pod 10us) někdy analyzátor hlásí u tlumení PŘÍLIŠ MOC, důležitá je ale v tomto případě co nejnižší hodnota RELAX_TM. Nejhorší stav je, pokud je tlumení nedostatečné a nastává velký překmit. Takovou cívku nelze vůbec používat. Osciloskop nemusí úzký překmit vůbec zachytit, cívka se bude jevit jako dobrá, ale analyzátor cívky by ho měl zachytit a vyhodnotit spolehlivě. V tomto případě zkontrolujte switche a nastavení potenciometru v levé horní části DPS. Tlumení cívky je individuální a pro každou cívku jiné - více se dočtete v manuálu Výrobní postup PMD DIGI, část Výroba cívky. 8

9 Konfigurace módů displej, filtry a tóny Detektor umožňuje vlastní nastavení jednotlivých detekčních módů. Další popis se vztahuje ke stavu po naformátování EEPROM, tj.výchozí konfiguraci. V případě nejasností lze provést formát EEPROM v MENU-SYSTEM-FORMAT EEPROM. Nejprve je nutno nastavit napětí akumulátorů. Pokud používáte 12V, nemusíte nic měnit. Pokud použijete 9.6V či podobný, detektor zřejmě nepůjde ani zapnout a bude hlásit vybité akumulátory. Stiskněte tlačítko POWER a naráz držte tlačítko MENU. V menu následně v položce FUNKCE-GLOBÁLNÍ nastavte Aku=9.6V na ON, nebo vypněte funkci Ochrana aku. V případě dalších problémů vypněte i funkci Ochrana zdrojů, ale pak je zřejmě nějaký problém se spínaným zdrojem detektoru nebo zkrat vyhledávací cívky a bude potřeba provést kontrolu. Po opuštění menu tlačítkem MENU a resetu už bude vše fungovat správně. Nutné je samozřejmě správné nastavení trimru U_AKU. Dále je možné nastavit vlastní organizaci displeje. První řádek je pevně dán, další tři lze zvolit podle vlastního uvážení - položka MENU-DISP,TONY,SYSTEM-DISPLEJ. Takto změněný mód si lze i pojmenovat pomocí 4 písmen položka MENU-DISP,TONY,SYSTEM-NAZVY MODU. Dále lze v daném módu nastavit tóny jednoduchý, multitón, pin-point atd. Dále lze v daném módu zapnout filtry DIR, NOTCH a SMART. Filtry lze libovolně kombinovat a v případě, že některý zapnutý filtr vyhodnotí daný nález jako nežádoucí, nastavený tón se neozve, všechny ostatní funkce zůstávají zachovány. Mód jako takový lze aktivovat nebo deaktivovat v MENU-FUNKCE-LOKÁLNÍ-AKTIVNI MOD. Neaktivní mód bude při stisku tlačítka MODE přeskočen, nastavení zůstane zachováno. Aktivovat lze opět v MENU, tentokrát tlačítko MODE umožní nastavit libovolný mód (zobrazí se v pravém horním rohu displeje) a v aktivaci módu jej opět zapnout. MOD 1 nelze deaktivovat. Pro správnou funkci je nejdříve nutné provést kalibraci-nastavení detektoru s konkrétní cívkou viz dále (neplést s autokalibrací)!!! DIR potlačení šrotu. Úroveň DIR musí přesáhnout úroveň DET a úroveň MER musí být překročit určitou úroveň, nastavenou v MENU-FUNKCE-DIR-DIR limit. Potom je výsledek kladný, jinak záporný. Nastavuje se experimentálně s kusem železa v módu TEST. NOTCH potlačení železa. Úroveň DIR musí být shodná s úrovní DET, povolená tolerance se nastavuje v MENU-FUNKCE-DIR-NOTCH sirka. Potom je výsledek záporný, jinak kladný. Nastavuje se experimentálně s kusem železa v módu TEST. V praxi se kombinuje s DIR. SMART určeno pro hledání barevných kovů, potlačuje šrot, železo a slitiny. Limit, kdy je kov považován podle vodivosti za barevný se nastavuje v MENU-FUNKCE-DIR-SMART limit. Nastavuje se experimentálně s kusem mědi či jiného barevného kovu módu TEST na kladný výsledek a kusem železa či levné slitiny na záporný výsledek. V praxi se většinou používá samostatně. Všechny tři filtry mírně zhoršují dosah detektoru. Výsledek (znaménko) je vždy vpravo u daného filtru. 9

10 Backup (záloha) parametrů Při experimentování s nastavení detektoru lze v libovolný okamžik provést zálohu všech parametrů daného módu a popřípadě provést opětovnou obnovu-načtení dat. Stejně tak lze takto kopírovat nastavení z jednoho módu do druhého, v jenom módu se provede záloha, tlačítkem MODE se přepne na jiný mód a provede se načtení-obnova dat. Pro aktivaci stlačte tlačítko ENTER (nesmíte být v MENU) a držte. Postupně budou naskakovat jednotlivé funkce, v případě, že si to rozmyslíte, držte tlačítko déle, funkce se zruší. ENTER Zaloha dat (BCKP) úvodní upozornění Ulozit bckp dat provede kompletní zálohu Nacist bckp dat provede načtení-obnovu nastavení pouze parametrů a funkcí Nacist bckp POPISu obnoví názvy módů a Target_id == ZRUSENO == zruší funkci Tr - hold Rychlé nastavení Tr-hold se provede stiskem tlačítka UP (nesmíte být v MENU), nastavíte požadovanou hodnota pomocí UP/DOWN a stiskem ENTER uložíte. Optimální hodnota pro maximální citlivost je 2-3. Další nastavitelný parametr v tomto menu je citlivost detektoru, hodnota 10 znamená největší citlivost. Princip dvojité integrace Na následujícím obrázku je zobrazen princip dvojité integrace. V části 1. jsou měřící pulsy DET,DIR a MER, v části 2. referenční pulsy a v části 3. je proveden A/D převod výsledků integrace. Detektor teoreticky umožňuje i jiné provozní režimy, ale to je věc budoucnosti. V současném software lze pouze vypnout dvojitou integraci a použít jednoduchou. 10

11 Kalibrace detektoru Před kalibrací se ujistěte, že cívka je správně vykompenzovaná a detektor je zahřátý na pracovní teplotu. Použijte plastový stůl, alespoň 20m od civilizace, v žádném případě uvnitř budovy, elektroniku a kumulátor umístěte alespoň 1m od cívky. Všechny parametry se nastavují v MENU-PARAMETRY-GLOBÁLNÍ. Testujte ve FULL mode. Nastavení maximální citlivosti DET Pro nastavení maximální citlivosti zkuste změnit nastavení DET pauza a DET sirka. Oba parametry se ovlivňují, nastavte takovou kombinaci, při které bude detektor nejcitlivější. Citlivost lze samozřejmě zvýšit změnou šířky primárního pulsu, ale pozor na spotřebu a přesycení mineralizovaných půd, chce to nejlépe vyzkoušet někde v terénu! Diskriminace železných a neželezných předmětů DIR Pomocí kusu rezavého železa nastavte DIR pauza a DIR sirka tak, aby úroveň DIR byla stejná jako DET, lépe asi o jedno či dvě procenta menší. Pro alobal pak bude úroveň výrazně menší, pro barevné kovy větší. Železo: Měření vodivosti MER MER pauza a MER sirka nastavte tak, aby úroveň MER byla pro rezavé železo asi 1/3 úrovně DET. Pomocí MER je určováno Target_id, pro železo by mělo být 5-6, pro alobal 0-1, pro barevné kovy 10 a více v MERicim bodě = 15. Alobal: Bronzová slitina: Pro čisté barevné kovy bude úroveň MER ještě větší, na první pohled je lze takto rozlišit. 11

12 Správný pohyb cívky při měření Target_id Při měření Taqrget_id nejprve pomocí funkce pin-point lokalizujte nález a potom zvolna ve vertikálním (svislém) směru pomalu přibližujte cívku k nálezu. V nastaveném bodě bude v závislosti nastavení detektoru změřeno Target_id a zobrazen výsledek, popřípadě popis nálezu. Target id je změřeno v okamžiku, kdy DET úroveň = MERici bod, potom se načte a uloží úroveň MER a použije jako Target_id. Zvýšení citlivosti detektoru Citlivost detektoru lze zvýšit zasunutím switche ZISK v červeném kolečku, ovšem zvětší se problémy se stabilitou cívky a zřejmě se častěji začne spouštět autokalibrace. 12
