1 APLIKACE OBRAZOVÝCH DAT NA PŘÍKLADECH ZNALECKÝCH POSUDKŮ Z OBORU FORENZNÍ EKOTECHNIKY: LES A DŘEVINY A DALŠÍCH PROJEKTŮ ZABÝVAJÍCÍCH SE OHODNOCENÍM TRVALÝCH POROSTŮ VISUAL DATA APLICATION BY EXAMPLES OF EXPERTISES IN FORENSIC ECOTECHNIQUE: FOREST AND TREES AND OTHER FOREST EVALUATION PROJECTS ABSTRAKT: Sabina Introvičová 116 Tématem tohoto příspěvku je porovnání využití leteckých snímků v dosavadní praxi soudních znalců v oboru Forenzní ekotechniky: les a dřeviny (FEld) s možnostmi, které nabízí současné technologie zpracování obrazových dat. Metoda standardizace použití obrazových materiálů spočívá v nalezení jednotného postupu získávání a zpracování obrazových dat pro jednotlivé typy znaleckých posudků ve smyslu typologie FEld. Vyhodnocování lesních porostů pomocí DPZ je nedestruktivní metoda, kterou je možné použít i v územích se zvláštním statutem ochrany přírody. Kromě jiného skýtá možnosti vyhodnocení zkoumaného objektu, který již v době zadání znaleckého posudku neexistuje. ABSTRACT: The aim of the article is to compare aerial data usage in Forensic Ecotechnique: Forest and Trees (FEFT) present practice with current pictorial data processing technology. The method of visual data usage standardization is based on finding a unified process in data obtaining and data interpretation for particular types of expertises in terms of FEFT expertises typology. Forest evaluation by remote sensing is a non-destructive method which we can use in preserve natural areas, furthermore remote sensing offers possibility of the evaluation of a surveyed object that does not exist at the time of an expertise submitting. KLÍČOVÁ SLOVA: Forenzní ekotechnika: les a dřeviny, lesní porosty, interpretace obrazových dat, letecké snímky, družicové snímky, typologie znaleckých posudků. KEYWORDS: Forensic Ecotechnique: Forest and Trees, visual data interpretation, aerial photography, satellite data, expertise typology. 1 ÚVOD Téma tohoto příspěvku souvisí s tématem autorčiny disertační práce s názvem Standardizace využití leteckých snímků (dálkového průzkumu země) pro potřeby Forenzní ekotechniky: les a dřeviny (FEld). Autorka uvádí na příkladech způsob použití leteckých snímků při řešení otázek zadavatele znaleckého posudku z oboru FEld a dalších projektů zabývajících se 116) Introvičová, Sabina, RNDr., Ústav soudního inženýrství VUT v Brně, Údolní 244/53 budova U14, Brno, , sabina.introvičova@usi.vutbr.cz 479

2 ohodnocením trvalých porostů. Z dosavadní praxe soudních znalců v oboru FEld vyplývá, že nejčastější využití leteckých snímků se týkalo objektů, které v době zadání znaleckého posudku již neexistovaly. Bylo tedy nutné letecké snímky zkoumaných objektů vyhledat v archivu obrazových dat. Jediný archiv disponující leteckými snímky z let 1950 až do současnosti je archiv Vojenského geografického a hydrometeorologického úřadu v Dobrušce (VGHMÚř). Letecká a družicová data zobrazující území naší republiky od roku 1995 jsou také uložena v archivech nově vzniklých společností (GEODIS, GISAT, ARGUS GEO SYSTEM s. r. o., BLOM a dalších) zabývajících se získáváním a zpracováním obrazových dat dálkového průzkumu země (DPZ) viz schéma č. 1 [7]. 2 MATERIÁL A METODIKA 2.1 Příklad 1 využití retrospektivních leteckých měřících snímků ve znaleckém posudku ve smyslu typologie znaleckých posudků podle Alexandra [1] a Holušové [6] patřící do skupiny zadání složitá týkající se třech znaleckých oborů a to lesního hospodářství, ochrany přírody a ekonomiky specializace ohodnocování lesních pozemků, porostů, dřevin a škod na nich označení: 3LEO[6]. Účelem znaleckého posudku bylo řízení o nahrazení rozhodnutí pozemkového úřadu. Jedna z otázek zadavatele posudku se týkala přezkoumání cenového ohodnocení stromoví, které bylo provedeno v roce V době zadání znaleckého posudku bylo stromoví již vykáceno. V tomto posudku znalec použil historické letecké měřící snímky (LMS) z roku 1959 a 1973 poskytnuté VGHMÚř. Obr. 1 LMS zkoumané lokality duben 1959 Fig. 1 Aerial photography April

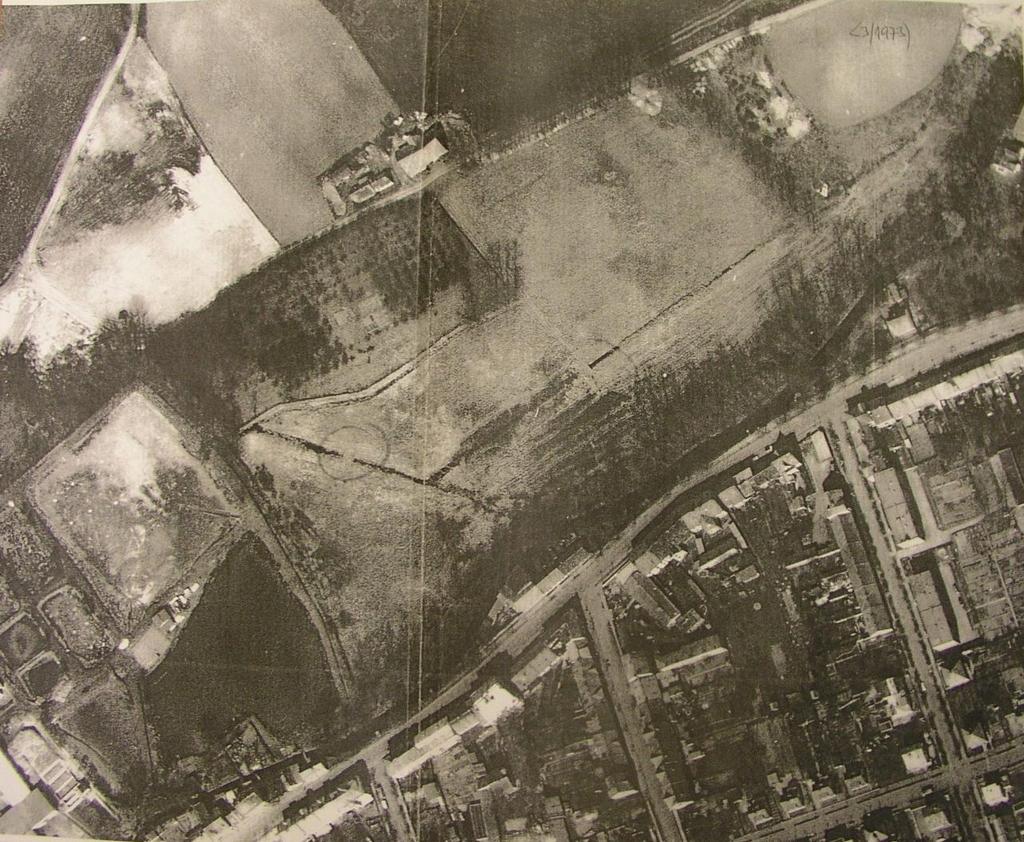

3 Obr. 2 LMS zkoumané lokality březen 1973 Fig. 2 Aerial photography March 1973 Na obr. 1 a 2 je rozeznatelné stromoví, které již v dnešní době neexistuje. Snímek z března 1973 zobrazuje zkoumanou lokalitu v době vegetačního klidu před olistěním. Znalec v tomto případě požádal Ústav pro hospodářskou úpravu lesů (UHÚL) o určení počtu a výšky stromů na zkoumané lokalitě z dodaných LMS. Pomocí stereo dvojice snímků z období březen 1973 (stromy bez listí) a srpen 1973 (stromy s listy) byl určen počet stromů ve stromoví a jejich výška. Relativní výšky stromů byly získány pomocí softwarového programu PhoTopoL. Přepočet na skutečnou výšku stromů byl proveden pomocí koeficientu přepočtu, který byl získán změřením relativní výšky budovy nalézající se ve zkoumané lokalitě a její známé skutečné výšky. 2.2 Příklad 2 využití retrospektivních leteckých měřících snímků ve znaleckém posudku ve smyslu typologie znaleckých posudků oboru FEld - 3LEO[6]. Účelem znaleckého posudku bylo řízení o zaplacení finanční částky s příslušenstvím. Jedna z otázek zadavatele posudku se týkala množství a ceny pokácených porostů do roku 1992 a dále do roku V místním šetření znalec spočítal a označil pařezy po vykácených stromech a mimo jiné použil LMS z archivu VGHMÚř z let 1979 a V revizním posudku pak byly použity letecké snímky z archivu firmy ARGUS GEO SYSTÉM s. r. o., Hradec Králové z let 1998 a

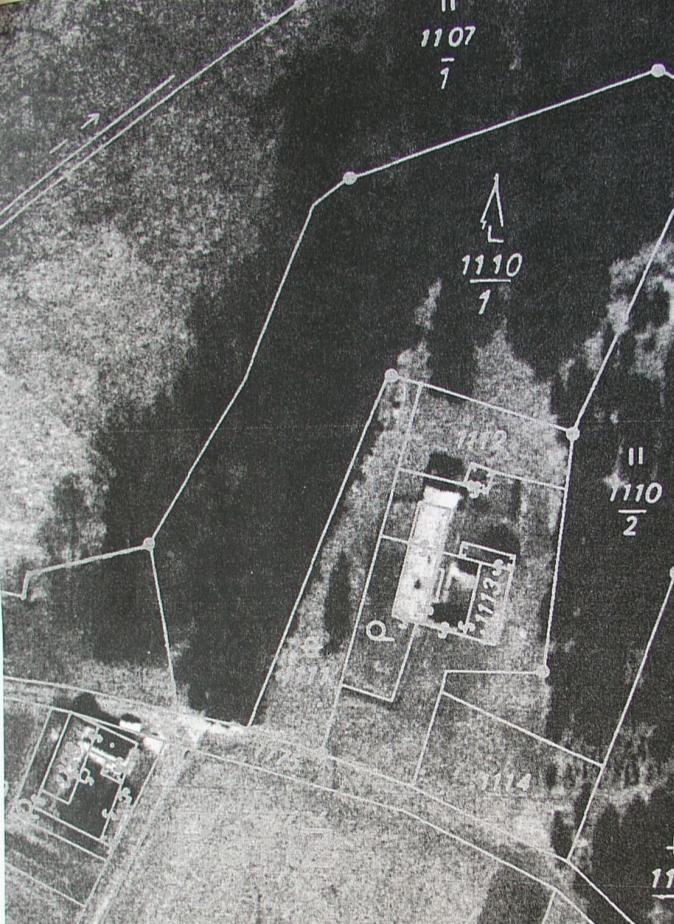

4 VGHMÚř Dobruška, MO ČR Obr. 3 LMS zkoumané lokality 1979 Fig. 3 Aerial photography 1979 Obr. 4 LMS zkoumané lokality 1979 a katastrální mapa Fig. 4 Aerial photography 1979 and cadastral map Bylo využito možnosti pokládání vrstev na sebe. Na původní snímek byla položena vrstva s katastrální mapou tak, aby bylo vidět rozdělení parcel na zkoumané lokalitě. (obr. 4 a obr. 5). Na obr. 6 jsou na fotografii zakresleny body znázorňující pařezy poražených stromů. 482

5 Argus Geo Systém s.r.o. Obr. 5 LMS zkoumané lokality 1998 Fig. 5 Aerial photography 1998 Obr. 6 LMS zkoumané lokality 1998 a znázorněné pařezy Fig.6 Aerial Photography 1998 and figured stumps 2.3 Příklad 3 využití aktuálních leteckých snímků v projektu zabývajícím se využitím leteckého snímkování lesních porostů pro účely hodnocení výsledků pěstební a těžební činnosti Mendelova Univerzita, Brno V rámci tohoto projektu bylo dne 10. března 2012 provedeno snímkování pokusné plochy ve Vojenském újezdu Boletice z motorového rogala. Na testovací ploše se nacházely tříleté sazenice smrku ztepilého (Picea excelsa Link. Picea albes Karst). a borovice lesní (Pinus silvestris L.). Hranice testovací plochy byly v terénu označeny viditelnými značkami tak, aby pilot rogala snadno rozeznal plochu určenou ke snímkování. Zároveň by tyto značky mohly být použity jako vlícovací body. Snímky nebyly ortogonálně upraveny. Pomocí softwarových nástrojů byly označeny jednotlivé sazenice (žlutá barva), které by bylo obtížné pouhým okem rozeznat. Tím se opticky odlišila plocha, na které se sazenice neuchytily. Plocha, na které nebyly sazenice, byla dále barevně označena a bylo vypočítáno procento úspěšnosti osazení - obr

6 Pavel Mazal Obr. 7 označené sazenice Fig. 7 marked plants Obr. 8 plocha červeně označená bez sazenic Fig. 8 red marked area without plants 484

7 3 VÝSLEDKY A DISKUZE Letecké snímky, které byly použity v příkladech 1 a 2, byly snímky retrospektivní panchromatické (1pásmo), získané z archivů VGHMÚř v Dobrušce a Argus Geo System s.r.o., Hradec Králové. Tyto snímky nebyly zhotoveny za účelem zobrazení objektů, které se staly předmětem znaleckého posudku. Archivní snímky (obr. 1-6), pořízené za jiným účelem než bylo zodpovězení otázek zadavatele posudku, byly použity jako podkladový materiál pro vypracování znaleckého posudku. Tím, že tyto snímky nebyly zhotoveny žádnou stranou účastněnou v řízení týkajícího se zkoumaného objektu, jeví se tyto jako objektivní důkazní materiál pro potřeby řízení. Letecký fotografický snímek je exaktním perspektivním zobrazením (centrální projekcí) fotografovaného předmětu. Obraz leteckých snímků je zatížen vnitřními geometrickými deformacemi. Pro potřeby měření polohy, vzdáleností a rozměrů zkoumaných objektů je nutné snímek geometricky korigovat (tzv. ortorektifikovat), přičemž se centrální projekce převádí na ortogonální projekci. Snímky v příkladu 3 byly aktuální multispektrální (3 pásma RGB), pořízené za účelem dokumentace testovací plochy. Jednalo se o plochu malých rozměrů s téměř nulovými terénními nerovnostmi, které by způsobily geometrickou deformaci snímku. Pro zviditelnění sazenic a výpočet plochy, na které se sazenice neuchytily, nebylo nutné snímky ortorektifikovat. 4 ZÁVĚR Tento příspěvek souvisí s tématem autorčiny disertační práce s názvem Standardizace využití leteckých snímků (dálkového průzkumu země) pro potřeby Forenzní ekotechniky: les a dřeviny (FEld). Autorka uvádí na příkladech způsob použití leteckých snímků při řešení otázek zadavatele znaleckého posudku z oboru FEld a dalších projektů zabývajících se ohodnocením trvalých porostů. Četnost použití leteckých i družicových snímků pro účely vypracování znaleckých posudků v oboru FEld se bude s velkou pravděpodobností zvyšovat. V současné době jsou běžně používány ortofotomapy zkoumaných lokalit zhotovené na základě multispektrálních snímků. V případě, že multispektrální snímek obsahuje i pásmo blízkého infračerveného záření, je možné lépe zobrazit vegetaci. V případě použití hyperspektrálních skenerů bude možné i zjišťování obsahu chlorofylu v listech a tím i zdravotního stavu vegetace. 5 LITERATURA [1] ALEXANDR, Pavel a kol: Forenzní ekotechnika: les a dřeviny. Akademické nakladatelství CERM, s.r.o., Brno s. ISBN [2] BĚLKA, Luboš: Kartografické aspekty materiálů dálkového průzkumu Země. Praha, Disertační práce. Univerzita Karlova v Praze, Fakulta přírodovědecká, kartografie, geoinformatika a dálkový průzkum Země. [3] DOUBRAVA, Pavel a kol. Metody dálkového průzkumu v projektu Národní inventarizace kontaminovaných míst. Praha: CENIA s. ISBN
