Univerzita Karlova v Praze, Přírodovědecká fakulta Ústav petrologie a strukturní geologie. Pozice saského granulitu v rámci evropských variscid

Transkript

1 Univerzita Karlova v Praze, Přírodovědecká fakulta Ústav petrologie a strukturní geologie Pozice saského granulitu v rámci evropských variscid Position of Saxonian granulite within the frame of European Variscides Bakalářská práce Olga Ramešová Vedoucí bakalářské práce: RNDr. Petr Jeřábek, Ph.D. Praha 2012

2 Poděkování: Děkuji především svému školiteli RNDr. Petrovi Jeřábkovi, Ph.D. za velmi pečlivou korekci textu, cenné rady a připomínky, bez kterých by se práce nedostala do současné podoby. Dále děkuji své matce RNDr. Nině Ramešové za pomoc při vyhledávání některých odborných článků a celému svému okolí za podporu a trpělivost vůči mé osobě při zpracovávání této bakalářské práce. Prohlašuji, že jsem tuto práci vypracovala samostatně za pomoci školitele a s použitím uvedené literatury. V Praze dne Olga Ramešová

3 Abstrakt Saský granulitový masiv, typová granulitová lokalita, se nachází v severozápadní části Českého masivu. Vytváří antiformu dómového charakteru, vystupující na povrch z pod sasko-durynských paleozoických jednotek. Je tvořen vysokotlakými felsickými a mafickými granulity v jádře, které jsou obklopeny tektonickým obalem (tzv. břidlicovým pláštěm), tvořeným nízce-stupňovými svrchně-korovými horninami. Masiv je prostoupen několika tělesy granitů. Jádro a plášť jsou odděleny střižnou zónou o mocnosti cca 2km. Geochronologické datování udáva stáří vystavení komplexu okolo 340 Ma. V celém komplexu je systém foliací a lineaci. Masiv byl během hluboce pohřben, extrémně zahříván a posléze exhumován za vysokých rychlostí během postkolizní extenzní fáze variské orogeneze. Abstract The Saxonian Granulite Massif (the type granulite locality) is situated in the northwestern part of Bohemian Massif. It is an antiform with dome structure, which came to the surface from below SaxoThuringian Paleozoic units. It consits of high-pressure Granulite core with felsic and mafic granulites, which are surrounded by tectonic cover called Schist mantle of lowgrade upper-crustal rocks. Massif is penetrated by several granite bodies. The Core and Mantle are separated by shear zone with a thickness of about 2 km. Geochronological dating of complex exhumation gives ages of about 340 Ma. The whole complex is affected by system of foliation and lineations. Massif was deeply buried, extremely heated and then exhumed with high exhumation rates during post collision extensional phase of the Variscan Orogeny. Klíčová slova Saský granulitový masiv, vysokotlaké granulity, Schist mantle, exhumace Key words Saxon Granulite Massif, high-pressure granulite, Schist mantle, exhumation

4 Obsah: 1. Úvod Evropské variscidy, regionální umístění Český masiv Saxothuringikum Granulity Felsické granulity Mafické granulity Výskyt granulitů v Českém masivu Výskyt variských granulitů v Evropě Saský granulitový masiv Petrologie oblasti Granulity v Saském granulitovém pohoří Felsický granulit SGM Retrogresivní felsický granulitu SGM Mafický granulit SGM Retrográdní mafický granulit SGM Břidlicový plášť Granity Ostatní horniny SGM PT podmínky vzniku Datování hornin SGM Monazity Zirkony Diamanty, inkluze v zirkonech Strukturní poměry Saského granulitového masivu Lineace a foliace Křemenné stavby Názory na vmístění granulitového komplexu Současný model vzniku a vývoje granulitového komplexu Metamorfní kontrast granulitu a okolních hornin Závěry...35 Seznam zkratek...37 Seznam použité literatury...38

5 1. Úvod Variská orogeneze je jedním ze zásadních procesů formování současné podoby Evropy. Relikty variských masivů jsou zachovány zejména ve středu kontinentu a jsou velmi specifické svou stavbou a rozmanitými horninami, zvláště pak v Českém masivu, který tvoří většinu území České republiky. V rámci geologické stavby Českého masivu stále existuje řada nevyjasněných problémů. Jedním z nich je umístění saského granulitového tělesa, které leží při západní (německé) straně Saxothuringika. Tato bakalářská práce je rešerší, zabývající se polohou Saského granulitového masivu, původem a složením granulitů a okolního břidlicového obalu, tzv. Schist Mantle, PT podmínkami vzniku, stářím některých hornin, způsobem uložení a následné exhumace a vybranými strukturními stavbami uvnitř masivu. 2. Evropské variscidy, regionální umístění Evropské variscidy tvoří rozsáhlé pásmo, rozpínající se ve střední a západní Evropě. Vznikly během tzv. variské (hercynského) orogeneze v období od středního devonu až po spodní perm. Kolizí Gondwany, Avalonie a několika Armorických mikrokontinentů (Tait et al., 1997) došlo k vytvoření vysokohorského pásma, dnes již velmi denudovaného a peneplenizovaného. Toto seskupení lze dělit do několika podélných zón (Kossmat, 1927) s různým stářím i intenzitou deformace. Jedná se o moldanubickou zónu, sasko-durynskou zónu (saxothuringikum) a rhenohercynskou zónu na severu plynule přecházející do variského předpolí (Obr. 1a). Území naší republiky tvoří z variských jednotek převážně Český masiv, na nějž jsou na západě nasunuty příkrovové jednotky alpinské orogeneze, Západních Karpaty. Dalšími relikty variského horstva v Evropě jsou (kromě Českého masivu) jižní Irsko, Cornwall a Devon, Armorický masiv, Brabantský masiv, Ardenny a Rýnské břidličné pohoří, centrální francouzský masiv, Vogézy, Schwartzwald, Odenwald a Spessart, Harc a Svatokřížské hory. Český masiv je z nich největší. 5

6 2.1. Český masiv Český masiv (ČM) je nejvýchodnějším a zároveň jedním z největších (~ km2) (Cháb et al., 2008) povrchových reliktů rozsáhlého variského horstva. Původní Gondwana tvoří jižní část a původní Laurusie tvoří severní část ČM. Jeho okraje přesahují do Rakouska (Mühlviertel a Waldviertel), Německa (Bavorsko, Sasko) a Polska (Horní a Dolní Slezsko). Povrchové hranice Českého masivu tvoří na západě francká linie, na severu oderský lineament, na východě okraj karpatské předhlubně a na jihu dunajské zlomové pásmo. Jednotlivé celky Českého masivu konsolidovaly v důsledku konvergentních procesů spjatých se subdukcí Saxothuringického oceánu a následné kolize se Saxothuringickým pasivním okrajem na severozápadě a Brunovistulikem na východě. Pre-variský vývoj jednotek ČM zaznamenává rovněž předplatformní a platformní období. Předplatformním vývojem lze vyčlenit 4 hlavní tektonické jednotky (Obr. 1b), které spolu pravděpodobně před variskou orogenezí nesouvisely a sjednotily se až v jejím průběhu (Chlupáč et al., 2002). Obr. 1: (a) hlavní zóny evropských variscid s vyznačeným Českým masivem, RH rhenohercynská zóna, SX saxo-durynská zóna, MO moldanubická zóna, (b) schématická geologická mapa Českého masivu (podle Franke, 2000, upraveno v práci Franěk et al., 2010). 6

7 Jedná se o moldanubikum (MO), tepelsko-barrandienskou (TBO) oblast, sasko-durynskou oblast (saxothuringikum, SDO) a mikrokontinent brunie (moravosilezikum, MO) (Guy et al., 2011). Jednotky jsou původně tvořeny horninami proterozoického až paleozoického stáří, z nichž některé jsou považovány za více než 2 mld. let staré (Wendt et al., 1993). V tektonické hranici mezi moldanubikem a tepelsko-barrandienskou oblastí je umístěn Středočeský pluton, který je složen z pozdně devonských ~ 354Ma až spodně karbonských ~ Ma starých hornin (Guy et al., 2011 podle např. Janoušek et al., 2004). Hranice mezi saxothuringikem a tepelsko-barrandienskou oblastí je charakterizována devonskými relikty oceánské sutury, které jsou velmi dobře zachované v Mariánsko-lázeňském komplexu. i) Moldanubická oblast se nachází v jižní a jihozápadní části ČM. Na západě a severozápadě tektonicky hraničí s tepelsko-barrandienskou jednotkou, na východě jsou horniny moldanubika nasunuty na moravosilezikum. V moldanubikum jsou silně metamorfované prekambrické a paleozoické horniny (monotónní, pestrá a gföhlská jednotka), prostoupené intruzivními tělesy hlubinných hornin (např. středočeský plutonický komplex, moldanubický pluton (granitoidy); táborský pluton (syenit)). Moldanubikum tvoří orogenní kořen horstva a je k němu často také řazeno kutnohorsko-svratecké krystalinikum. ii) Tepelsko-barrandienská oblast leží ve středu ČM. Na severu a severovýchodě je skryta pod sedimetny České křídové pánve. Na jihu hraničí s moldanubikem a na západě se saxothuringikem. Je částečně fragmentem kadomského orogenu. Od ostatních oblastí se liší dobře rozpoznatelným kadomským basementem proterozoického stáří, na kterém jsou diskordantně uloženy sedimenty paleozoického stáří (kambrium devon). Některé části jednotky jsou málo metamorfované a místy pouze deformované vlivem orogenních procesů. Na západě a severozápadě sahá metamorfóza až k podmínkám kyanitové facie. Tato oblast zahrnuje Barrandien, metamorfované ostrovy, domažlické a tepelské krystalinikum a Železné hory. iii) Saxothuringikum se nachází na severozápadě ČM a na naše území sahá jen malá část. Dělí se na dvě oblasti, krušnohorskou a lugickou. Lugikum, někdy označované jako západní Sudety, se vynořuje na severu Čech z pod mladšího pokryvu jako soustava různě velkých korových bloků, nasunutých na krušnohorské krystalinikum. Na východě je v Hrubém Jeseníku tektonicky děleno od silezika nýznerovským nasunutím. Lugikum je tvořeno 7

8 složitými horninovými komplexy prekambrického a proterozoického stáří. Více kap 2.2. iv) Moravosilezikum leží ve východní části ČM. Na východě a jihovýchodě hraničí s mladšími uloženinami karpatských příkrovů, které vznikly během alpínského vrásnění. Významnou hranici na východě tvoří moravské zlomové pásmo. Jednotka je inverzně metamorfně zonální. Vystupuje z podloží moldanubika a tvoří více než 300 km dlouhý pás příkrovů metamorfovaných hornin. Dělí se na moravikum, silezikum, brunovistulikum, které je tvořeno převážně kadomskými granity, moravskoslezský devon a moravskoslezský spodní a svrchní karbon Saxothuringikum Saxothuringikum (Obr. 2) je na jihozápadě ohraničeno franckými zlomy. Na východě a severovýchodě je ostře odděleno labskou linií, na severu částečně maskovanou Míšeňským složeným plutonem od lugika. Saxothuringikum je na jihu vůči mariánsko-lazeňskému suturovému pásmu a na severu vůči středo-německému krystalinickému pásmu vymezeno násunovými zlomy, pravděpodobně kombinovanými s horizontálním posuny a poklesovými zlomy. Styk s moldanubikem na západě je tvořen mylonitovou zónou Tirschenreuth Märing, jež je na českém území nejistá (Kachlík a Melka, 1993). Na území České republiky zasahuje pouze svojí okrajovou částí. SDO se dělí na dvě části, severní a jižní. Severní sasko-durynské paleozoikum je tvořeno nemetamorfovanými, či slabě metamorfovanými kambrickými až spodněkarbonskými sedimenty. Vytváří široké synklinorium, z pod kterého na severozápadě vystupuje na povrch Schwarzburská antiforma a ve střední části Saská granulitová antiforma, která je hlavním tématem této práce. V jižním krušnohorsko-smrčinském krystaliniku se jedná převážně o silně metamorfované jednotky, postupně mizející směrem k jihozápadu pod méně metamorfované horniny. Krystalinikum představuje širokou antiformu s osou upadající k jihozápadu (Cháb et al., 2008). Jednotky mají pravděpodobně příkrovovou stavbu (Schmädicke, 1991). Příkrovy jsou děleny na metamorfní fundament (para)autochton, dvě vysokotlaké (HP)/vysokoteplotní (HT) rulové jednotky s eklogity, HP/nízkoteplotní (LT) svorovou jednotku s eklogity, střednětlakou (MP)/LT jednotku granátických fylitů a nízkotlakou(lp)/lt fylitovou jednotku (Rötzler et al., 1998). 8

9 Obr. 2: Zjednodušené schéma saxothuringika (podle Chlupáče, 2002), ch.p - chebská pánev, m.r.p münchberská kra(příkrov), E.s.- labské břidličné pohoří, l.p.- lužický zlom. 9

10 3. Granulity První zmínku o hornině, kterou v současnosti známe jako granulit, můžeme najít v geologické literatuře o Náměšti nad Oslavou již v roce 1754 (Kotková, 2005). Začátkem devatenáctého století byla definována typová lokalita v Sasku (Weiss, 1803). Světlá barva, která je způsobena dominujícím křemenem a živcem, dala hornině jméno Weiss-Stein (bílý kámen). Později byly podobné typy objeveny a určeny i v dalších částech světa. Granulity jsou rozšířeny všude v evropských variscidách, ale největší výskyt v Českém masivu je v Saském granulitovém pohoří (O Brien, 2006). Granulit je silně metamorfovaná hornina, vznikající za vysokých teplot a středních až vysokých tlaků. Jeho vznik můžeme přiřadit k podmínkám granulitové facie, některé typy nebo části však pravděpodobně vznikají ve facii eklogitové nebo amfibolitové. Granulity mají všeobecně masivní nebo páskovanou texturu. Páskování závisí na přítomnosti, resp. absenci biotitu. Struktura je homeoblastická nebo porfyroblastická. Porfyroblasty tvoří granát, vzácněji kyanit. Horniny běžně přecházejí svým složením i stavbou do tzv. granulitových rul (Kotková, 2005). Z petrologického hlediska je nutné jej dělit ještě na felsický a mafický granulit, někdy označovaný též pyroxenický Felsické granulity Protolitem felsických granulitů mohou být kyselé vyvřeliny, případně sedimenty arkózového charakteru. Vznikají při teplotách od ~ 700 až po více než 1000 C a tlaky mohou dosahovat i více než 2 GPa. Všeobecnou základní minerální asociací je živec (fsp) výrazně pertitický draselný živec (Kfsp) a plagioklas (plg), křemen (qtz) často typicky zploštělý ve směru foliace, granát (grt), kyanit (ky) či sillimanit (sill) a biotit (bt), který způsobuje zešednutí horniny. Pokud je ho více, jedná se spíše o rulu. Vedlejšími nebo akcesorickými minerály mohou být spinel a rutil (rt) nebo zirkon Mafické granulity Mafické granulity se vyskytují v souvislosti s felsickými granulity jako jejich minoritní součást. Vznikly nejspíše z bazických vyvřelin. Při sedimentárním původu felsických 10

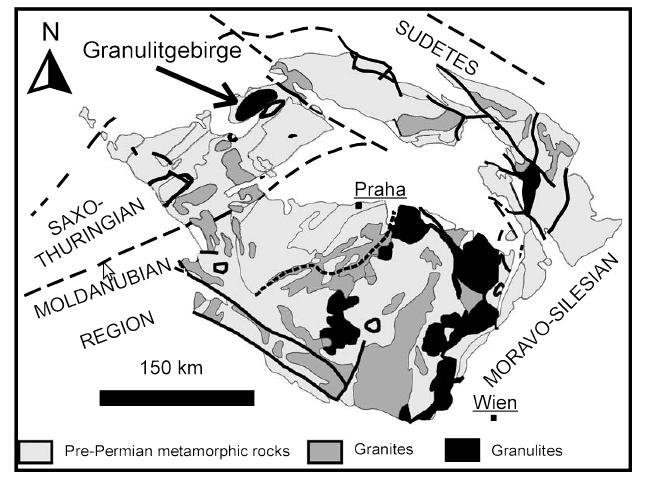

11 granulitů by protolitem mohly být sedimentární polohy, ze kterých jinak vznikají paraamfibolity (Hejtman, 1962). Podmínky vzniku jsou teploty C a tlaky 1 1,2 GPa. Hlavní minerály v asociaci jsou křemen, plagioklas, biotit a pyroxen (px) (nejčastěji hypersten). Jako akcesorie mohou být zastoupeny K-živec, kyanit, sillimanit, granát nebo rutil Výskyt granulitů v Českém masivu Vysokotlaké granulity v Českém masivu (Obr 3) tvoří četná tělesa o velikosti až km (Kotková, 2005). Obr. 3: Výskyt granulitů v Českém masivu s označením Saského granulitového masivu (O'Brien, 2006). Jsou zastoupeny v moldanubiku, kde vytvářejí tělesa v moldanubických rulách, jako např. kříšťanovský masiv, prachatický masiv, masiv Blanského lesa, líšovský masiv a náměšťský masiv. Dále jsou horniny granulitového vzhledu v kutnohorském krystaliniku, v Poohří, münchbergské kře, Rychlebských horách a v Sasku. Na rozdíl od moldanubických se v nich může vyskytovat muskovit, čímž se výrazně liší a jsou někdy označovány jako leptynit, či granoblastit (Svoboda et al., 1983). Unikátní jsou valouny granulitů ve slepencích kulmu Drahanské vrchoviny (Kotková, 2005). 11

12 3.4. Výskyt variských granulitů v Evropě Granulity podobné těm, které se vyskytují v ČM, je možné nalézt i jinde v evropských variscidách. Jde např.o granulity na Iberském poloostrově, v Centrálním a Armorickém masívu ve Francii, ve Vogézách, v Černém lese nebo v Polských Sudetech (Gory Sowie, Snieznik) (Kotková, 2005). 12

13 4. Saský granulitový masiv Saský granulitový masiv (SGM) se nachází v německé části saxothuringika. Na severovýchodě hraničí s paleozoickými horninami Labské zóny (300 Ma), na severozápadě a jihozápadě hraničí s postorogenními červenými pískovci a kyselými vulkanity. Jeho pozice či mechanismus vmístění jsou ovšem dosud neobjasněny. Masiv je tvořen cca 340 Ma starými granulity (Kröner et al., 1998) saského granulitového pohoří, které vystupují v podloží paleozoického sub/paraautochtonu (Franke, Stein, 2000). Obr. 4: Geologická mapa Saského Granulitového Masivu (Reinhardt and Kleeman, 1994) Masiv byl do své současné pozice vmístěn okolo 333 Ma (Verner and Reich, 1997). Věk metamorfózy granulitů v Českém masivu a celkově i v evropských variscidách je překvapivě nízký, 340 Ma (van Breemer et al., 1982). Toto stáří bylo následně potvrzeno v dalších studiích (např. von Quadt, 1993; Kotková et al., 1996; Kröner and Willner, 1998; Kröner et al., 1998, 2000; Rötzler and Romer, 2001). Nízký věk, výskyt některých komplexů v hloubkách, kde vznikají diamanty a/nebo koezity a výskyt granulitových oblázků v konglomerátech již ve spodním karbonu (Kotková et al., 2001), poukazují na neobvyklé podmínky vzniku a velmi intenzivní a rychlou exhumaci. 13

14 4.1. Petrologie oblasti Z petrologického hlediska je Saský granulitový masiv velice rozmanitý a zajímavý. Oblast lze rozdělit na granulitové jádro a břidlicový, svrchně-korový plášť, nazývaný též Schist mantle (Reinhardt and Kleemann, 1994 podle Pietzsch, 1963). Ten se dále dělí na vnější a vnitřní doménu. Vnější je tvořena nízce metamorfovanými slídnatými břidlicemi a fylity, derivovanými ze sedimentů spodního paleozoika. Vnitřní je charakterizována mafickými horninami metamorfovanými ofiolity obsahujícími gabro a serpentinity, rulami a slídnatými břidlicemi. Součástí masivu je několik intruzí granitu, které pravděpodobně hrají velmi důležitou roli při vzniku komplexu Granulity v Saském granulitovém pohoří Protolit saských granulitů se tvořil ve spodním paleozoiku a do extrémních teplot a tlaků se dostal během pozdější orogeneze (O Brien, 2006). Na rozdíl od regionálních granulitových teránů, vykazují horniny masivu neúplné spotřebování vzácných prvků (např. Fiala et al., 1987; Vellmer, 1992; Janoušek et al, 2004) a jedná se tedy pravděpodobně o částečně natavené granitické horniny. Obsahují především granát a kyanit uvnitř všeobecně mylonitizované živcovo-křemenné matrix. Hlavní minerály ztratily své původní složení během exsolučních a difúzních reakcí (Rötzler et al., 2008). Spíše než primárně HP HT taveny (např. model Vrána, 1989), vypadají často jako ekvivalenty migmatitů, tvořených pravděpodobně též granitickými horninami ordovického stáří (zjištěno na základě Rb-Sr datování). Tyto migmatity jsou široce rozšířeny ve vnějších oblastech Českého masivu (Janoušek et al., 2004). Výskyt světlých granulitů převládá nad centimetr až metr širokými polohami tmavých granulitů. Toto páskování je typické pro granulitové facie. Místy bylo během mylonitizace páskování deformováno izoklinálními mezifoliačními vrásami. Čočky a pásky mafických granulitů se objevují jen na několika místech. Z geochemického hlediska je granulitový komplex složen téměř výhradně z metamagmatitů (Werner, 1987; Rötzler, 1992; von Quadt, 1993; Hagen, 1994). Méně významné litologie jako křemenem bohaté, bor-silikátové světlé granulity a grt-px (mafické) granulity, zásobené vápenato-silikátovými minerály jsou interpretovány jako metasedimetny (Werner, 1987; Grew, 1989). Valounky granulitů se prvně objevují ve svrchněkarbonských sedimentech (westphal D, případně B nebo C) 14

15 krušnohorských pánví. V masivu se vyskytují felsické a mafické granulity a jejich retrogresivní ekvivalenty Felsický granulit SGM Weiss-Stein je typicky světlý kámen široce granitického složení (Fiala et al., 1987; Vellmer, 1992; Janoušek et al., 2004), obsahující především až několikamilimetrová zrna granátu a kyanitu uvnitř křemenno-živcové matrix (např. Fiala et al., 1987; Rötzler, 1992; Carswell and O Brien, 1993, Rötzler et al., 2004). Charakteristická je mylonitická struktura (Behr, 1961) s destičkovitými křemeny a někdy také páskování způsobené sekundárním biotitem. Kyanit je často makroskopicky viditelný jako modrá prismata, usměrněná do směru foliace. U granátů se v mnoha případech objevují biotitické korony. Obr. 5: Klasický vzhled felsického granulitu SGM. (a) - Vzorek felsického granulitu ze Saského granulitového pohoří, (b) - přiblížený vzorek (a). Typická mylonitická mikrostruktura s protaženými křemeny, světlé (bílé) části jsou zrna živců, tmavé skvrny jsou tvořeny sekundárním biotitem (O Brien, 2006). V okolí Wolkenburgu je pro méně deformované granulity typická přítomnost velkých (až několik milimetrů) oček perthitického K-živce, obklopeného matrix, obsahující jemnozrnný plagioklas, K-živec a křemen, případně pozůstatek z protaženého, destičkovitého křemene (O Brien, 2006). V silněji deformovaných horninách tato protáhlá oka neexistují a dominují živcové a křemenné agregáty. Další důležitou vlastností je přítomnost jehliček odmíšeného rutilu v perthitech; křemen je také obsahuje. V ještě silněji deformovaných vzorcích je rutil 15

16 zachován pouze vzácně, jako inkluze v granátech (O Brien, 2006). V saských felsických granulitech primárně chybí minerály obsahující vodu jako slídy nebo orthopyroxen běžný indikátor granulitové facie (např. de Waard, 1965; Mehnert, 1972; Winkler, 1979). Ve všech případech je biotit sekundární minerál, objevující se z důvodu rozpadu granátu, což vede ke vzniku charakteristického tmavého páskování (O Brien, 2006). Základní minerální asociací saských felsických granulitů je ternární živec (perthit) + křemen + granát + kyanit + akcesorie apatitu a zirkonu a rutilu. Grt a ky jsou nahrazovány plg; spinelem a plg; safirínem a plg nebo bt a plg (tyto reakce probíhají v poli stability sillimanitu). Perthitický K-živec zbývá po odmíšení plagioklasu z ternánrního živce. V lemech jsou hojnější exsoluční lamely. Typický mesoperthit Weiss-Steinu obsahuje % ortoklasu a více než 10 % anortitové komponenty. V mafických a intermediálních partiích je ternární živec jednoznačně bohatší anortitem a hojně se též vyskytuje neperthitizovaná fáze (O Brien, 2006). Granát je nezbytnou součástí světlých granulitů. V hornině se nachází primární a sekundární granát. Primární vytváří často méně než milimetrová růžová až oranžová zrna, nápadná ve vzorcích s absencí biotitu. Inkluze v granátu tvoří většinou křemen a perthit, v menší míře kyanit, apatit, rutil, a zirkon. Textura vermikulárního živce a křemenných zrn ve větších granátech připomíná ty, které vznikají v granátech během dehydratačního tavení biotitu (Waters and Whales, 1984). Anomálně protáhlé jehličky rutilu (se třemi hlavními orientacemi) jsou hlavním rysem granátových blastů a dokazují odmísení Ti z granátu. Sekundární roste okolo rozpadlých zbytků kyanitu, případně korundu, spinelu a někdy také safirínu ve vápenatých plagioklasech. Obvykle obsahuje relikty těchto fází jako inkluze (Carswell and O Brien, 1993; Owen and Dostal, 1996; Petrakakis and Jawecki, 1995; O Brien, 1999). Dalšími vlastnostmi sekundárního granátu je, že nemohou obsahovat inkluze ternárního živce a jsou obklopeny plagioklasem (viz O Brien and Rötzler, 2003). Původní složení granátů ve felsických granulitech se zjišťuje obtížně z důvodu malé velikosti zrn a jejich náchylnosti k difuzním změnám složení. Tam, kde se objevují větší primární granáty (sekundární může být větší než primární ve stejné hornině), je typickým složením almandin (Alm) pyrop (Prp) grossular (Grs) jen s malým množstvím Mn (O Brien podle: Fiala et al., 1987; Rötzler, 1992; Carswell and O Brien, 1993; Cooke et al., 2000). Kyanit je základním aluminosilikátem v saských granulitech. Občas se vyskytuje jako inkluze v perthitech. Všeobecně bývá lemován granátem, ale zároveň mohou existovat inkluze granátu v kyanitu. 16

17 Retrogrese v granulitech vede ke vzniku sillimanitu usměrněného ve foliaci, ale také jako lemů nebo pseudomorfóze po kyanitu (O Brien, 2006) Retrogresivní felsický granulitu SGM* Retrogresivní granulit vzniká z retrográdního světlého granulitu. Je rekrystalizovaný, mylonitizovaný a hydratovaný (Rötzler et al., 2004). Obsahuje křemen, alkalický živec, plagioklas, kyanit, granát a biotit. Jemnozrnné horniny mají granoblastickou, nestejně zrnitou texturu s laločnatým kontaktem zrn. Některé jsou velmi přesně páskované z důvodu různého obsahu biotitu. Biotit nahrazuje granát v podmínkách malého napětí. Křemeny ukazují pokračující zvětšování zrn porfyroblastů paralelně se slabě patrnou foliací. Zřetelná rekrystalizace živce je patrná ze ztráty textur, jako jsou lamelární odmíšení ve vnějších částech perthitických zrn a lokální přeměny těchto zrn na mikroklin. Některé silněji narušené relikty zrn kyanitu jsou oplášťovány koronou ze spinelu + plagioklasu nebo jen z plagioklasu. Textura vypadá stejně jako granátické lemy okolo kyanitu v méně alterovaných granulitech. Pozdní alterace obsahují ještě vyrostlice hematitu a muskovitu v živcích a chloritu v biotitu. Většina kyanitu je pseudomorfována hustými agregáty prismatického sillimanitu. Obě reakční textury jsou místy jemně prorostlé, což připomíná uzavřenou řadu vztahů mezi kyanitem a sillimanitem. Granát je převážně nahrazován červenohnědými nebo zelenkavými biotitovými svazečky, což vytváří skvrnitý vzhled u světlých hornin. Biotit zároveň prorůstá i sillimanitová zrna a běžně jsou oba minerály obklopeny plagioklasem. Biotit vzniká v retrogresivním felsickém granulitu podle této rovnice (Rötzler and Romer, 2001): Grt+Sill+Kfsp+H20=Bt+Pl+Qtz Ranější fáze tohoto retrogresivního felsického granulitu jsou méně zachovány, přesto však vykazuje podobný retrográdní vývoj jako níže uvedený safirínový granulit. * Velmi podrobné informace o vlastnostech a složení minerálů některých typů granulitů, popsaná zde v textu, pocházejí především z Rötzler and Romer,

18 Safirínový (saph) granulit (Rötzler and Romer, 2001) Safirínový granulit je jedním z typů granulitů, vyskytujících se v SGM. Tvoří snadno rozpoznatelné pásky ve světlých granulitech, protože obsahuje větší množství granátu. Je obohacený o Fe, Mg, Al a Ti, ale ochuzený o Si v porovnání s dominantním felsickým granulitem. Vzniká v něm nově safirín a od jiných vzorků v lokalitách Saského granulitového masivu se liší absencí bor-silikátových fází (Grew, 1986, 1989). Obsahuje především křemen, mesoperthit, plagioklas a granát. Protomylonitická textura je jemnozrnná, tvořená křemenno-živcovou matrix s akcesoriemi rutilu, apatitu, pyrhotinu, pyritu, grafitu, zirkonu a monazitu a také velkými závalky granátu, méně běžně kyanitu a mesoperthitu. Neodolná křemenná zrna určují směr foliace, plagioklas je koncentrován okolo granátu a kyanitu, částečně v asociaci s ostatními reakčními produkty těchto minerálů. Minerální inkluze v granátu tvoří biotit, křemen, kyanit, plagioklas, mesoperthit, rutil a pyrhotin. Nejvýznamnějším texturním prvkem je pseudomorfóza po kyanitu a rekrystalizované zbytky granátických lemů, vyplněné saph-plg prorůstáním. (Rötzler and Romer, 2001). Mikrotextury živců poukazují na přítomnost ternárního živce, objevujícího se jako šňůrkovitý mesopertit. Má jemně lamelární textury s přesnými, 2 μm širokými lamelami. Složení minerálu je 7 11 mol% anortitu, mol% albitu, mol% K-živce. V matrix horniny je 9 17 mol% anortitu. V koronách granátu a kyanitu se anortit vyskytuje v množství mol%. Kyanit je silněji rozpuštěný než granát, s nímž tvoří mnohačetné srostlice. Často má také spinel-plagioklasový prstenec, který rovněž obsahuje korund. Tato korona a kyanit jsou obecně odděleny safirín - plagioklasovým prorůstáním. Některé části, relikty uvnitř ostatních textur, byly přeměněny na sillimanit. Granát jen místy obsahuje spinel-plagioklasové agregáty, které by prorostly až do jádra. Grt+Ky=Spl+Plg (reakce vzniku agregátů v granátu) Pravděpodobně jde o homogenní pyrop-almandin s trochou grossularu. (52 41 mol% prp, mol% alm a 0 5 mol% grs). Lemy a stěny puklin, hraničící s biotitem, jsou méně pyropické. Megakrysty granátu jsou intenzivně zonální s dvěma typy vápníkem (Ca) bohatých jader. 1. má 25 mol% grossuláru 2. skupina 18

19 obsahuje okolo 16 mol% grossuláru, což se přibližuje obsahům v homogenních granátech s malým obsahem vápníku. Jádra s největším obsahem vápníku se považují jako části nově vznikajících prográdních biotitů. Ve felsických granulitech SGM jsou často definovány srostlice granátu a kyanitu. Tyto dva minerály prošly během metamorfózy protolitu pravděpodobně těmito reakcemi: i) GASP reakcí ii) Grt+Ky=Spl+Plg±Crn (CFMAS reakce, která potřebuje obsah grossuláru v grt > 83 mol %. I když tato hodnota daleko přesahuje i nejvyšší výsledky analýz grs obsahu, může lehce vzniknout, protože reakce nastává během silné vnější difúze Ca v granátu. Zatímco část je konzumována, zbytek je celý homogenizován se značnou ztrátou Ca.) iii) Grt+Ky+Spl=Spr+Plg Druhé dvě reakce jsou pravděpodobně aktivní v poli stability sillimanitu, s nímž jsou reakční produkty místy jemně srostlé. Spinel, korund a safirín jsou stíněny plagioklasovou matrix a není u nich pozorován kontakt s křemenem. Muskovit má větší množství Si, než ten který je obsažen v grt-cpx (mafickém) granulitu. Biotit tvoří 2 texturní typy, se stejným obsahem Al2O3, které se liší složením granátu. Toto dekompresní minerální složení je místy prorostlé malým množstvím retrográdního biotitu, který se nachází v lemech a frakturách granátu. Prorůstání biotitu a granátu chloritem, částečně v asociaci s jehličkami rutilu nebo titanitu a vyrostlice muskovitu v granátu, sillimanitu nebo živci, poukazuje na pozdní fáze, jejichž asociace mohou být následující (a e): a) Grt - Ky - Bt - Afs - Plg - Qtz - Rt - Ap - Gr - Po - Zrn - Mnz (před-vrcholná fáze) b) Grt - Ky - hypersolvní ternární živec - Qtz - Rt - Ap - Gr - Po - Zrn - Mnz (vrcholná fáze) c) Grt - Sill - Spl - Crn - Spr - Afs - Pl - Rt - Ap - Gr - Po - Py (dekompresní fáze) d) Grt - Sill - Bt - Kfs - Pl - Qtz (biotitová fáze) e) Chl - Ms - Pl - Qtz - Rt - Ttn (pozdní fáze) 19

20 Mafický granulit SGM Mafické granulity se vyskytují v granulitovém masivu jen místy. Tvoří tenké pásy, pásky (Obr. 6) nebo čočky. Textura je velmi jemnozrnná, granoblastická a některá až protomylonitická. Jsou tvořené jednotvárnou hmotou, obsahující především klinopyroxen, mesoperthit,plagioklas, křemen rutil a titanit, ve které se místy objevují až několik milimetrů velá zrna granátu (Hagen et al., 2008). Obr. 6: Typické páskování v granulitech SGM, tmavé pásky obsahují sekundární biotit, světlé jsou bez biotitu (O Brien, 2006). Hlavní minerální asociácí je klinopyroxen + živec + křemen + granát. Grt a cpx jsou nahrazovány cpx, amfibolitem (amph), plg a magnetitem. Granáticko-pyroxenický (cpx) granulit Tento typ tvoří maximálně 15 m široké čočky tmavého granulitu, ležící konkordantně s foliací okolního světlého granulitu. Je zachována hlavní metamorfní asociace, tvořená převážně granátem a klinopyroxenem. Páskovaná stavba je definována kolísáním relativního zastoupení těchto minerálů. Jedná se o milimetrové až centimetrové rozsahy a klinopyroxenické pásky převládají nad granátickými. Retrográdní přetisk zvyšuje heterogenitu v modálním složení, při čemž vzniká množství amfibolu a muskovitu. Granoblastická textura těchto jemně až střednězrnných hornin je tvořena granátem, 20

21 klinopyroxenem, titanitem a apatitem. V hornině dochází k patrným změnám. Jedná se například o mesoperthitizaci ternárních živců, deformaci způsobenou rekrystalizací perthitů na dva živce a křemenné agregáty, nahrazování granátu biotitem, ztráta Ca v granátových lemech, nahrazení kyanitu sillimanitem nebo sekundární růst granátu. Široce rozšířená modifikace minerální asociace způsobuje, že je velmi těžké spolehlivě interpretovat rovnovážnou asociaci. Granát má je tvořen komponentami v množství mol% grs, mol% alm, mol% prp a do 10 mol% andraditu. Klinopyroxen je rozdělen do tří texturních typů (1-3). Ranný cpx(1) a spinel se objevují jako inkluze v granátu, jakoby grt vznikal z těchto minerálů. Granátická a cpx(2) matrix je částečně nahrazována symplektitem, tvořeným cpx(3), amf, plg a magnetitem. Cpx(2) je převážně diopsidický, zonálnost je méně výrazná v blízkosti lemů. V rovnici je popsáno nahrazení matrix symplektity. Dochází zde ke změně textury klinopyroxenu. Grt + Cpx(2) + H20 = Cpx(3) + Amf + Plg + Mag Texturní a chemické vztahy připomínají raný cpx koexistující se spinelem a plagioklasem. Se zvyšujícím se tlakem mění cpx a plg své složení. Plagioklas je přítomen jako jemné lemy klinopyroxenu v matrix nebo jako uzavřeniny uvnitř titanitu. Velká část plagioklasu je prorůstána muskovitem, z čehož plyne, že draslík vstupuje do systému během pozdní fáze infiltrací externích fluid. Amfibol se objevuje v symplektitech a je hodně železitý. Obsahuje 5,8 6 p.f.u. Si; 1,7 2,5 wt% halogenů a 0,2 6 wt% Cl. Magnetit se také objevuje v symplektitech. Obsahuje mol% magnetitu, mol% ulvöspinelu a 6 10 mol% hercynitu. Titanit a apatit jsou minoritní fáze, objevující se obě volně v matrix i jako inkluze v granátech. Muskovit tvoří vyrostlice v plagioklasu. Obsah Si je 3,06 3,15 p.f.u. Má zanedbatelné množství Na2O. 21

22 Retrográdní mafický granulit SGM Retrogresí vznikají z mafických granulitů homogenní amfibolity s biotitovo-amfibolitovými rulami. Obsahují agregáty vápenatých amfibolitů, biotit a ilmenit. Granoblastická textura granátu a klinopyroxenu je místy zachována. Ternární živec se mění na myrmekit v asociaci s plagioklasem, biotitem, amfibolitem a křemenem. Došlo zde ke statické rekrystalizaci, což je dokázáno pseudomorfózami po granátu a klinopyroxenu. Granát je nahrazován zeleným biotitem, amfibolem (hornblendem), plagioklasem a křemenem s místy rostoucím apatiem (Rötzler et al., 2004) Břidlicový plášť Břidlicový plášť se nachází okolo celého granulitového masivu. Pelitické až psamitické metasedimentární horniny (nízce metamorfované slídnaté břidlice a fylity) převažují nad felsickými a mafickými metavulkanity (metamorfované ofiolity, serpentinity, ruly, slídnaté břidlice). Místy jsou přítomna metagabra v asociaci se serpentinity bez granátu, které byly interpretovány jako tektonické fragmenty ofiolitového komplexu (Werner, 1981). Metamorfóza granulitů je mladší než stáří spodních částí plášťového komplexu (Lister and Dornsiepen, 1981). V blízkosti granulitů narůstá metamorfní stupeň až k amfibolitové facii. Směrem od kontaktu klesá rapidně až k anchimetamorfovaným nebo nemetamorfovaným horninám paleozoického stáří. Reinhardt and Kleemann (1994) považují za protolit ordovických částí obalu vedlejší stratigrafické ekvivalenty. Podle geologické mapy České republiky (Cháb et al., 2007) by protolitem mohly být například ordovické převážně velmi slabě až slabě metamorfované břidlice a prachovce s vložkami kvarcitů (fykodové souvrství), které vystupují na povrch severně a severozápadně od granulitového masivu. Úlomky (detrity) z břidlicového obalu jsou známy ze sedimentů nejsvrchnějšího visé. Za součást pláště jsou dále pokládány kordieriticko-granátické ruly. Tyto ruly jsou považovány za restitické polohy spjaté se vznikem granulitů. Restitický charakter je podpořen výskytem granátu a kordieritu a nízkými obsahy Na, Si a K (Reinhardt and Kleemann, 1994). Dokazují to zonální zrna granátů, jejichž jádro koreluje s granáty z granulitů (Kroner, 1995). Obsah granátu je proměnlivý, ale větší než 45 %. Datováním úlomků zirkonu a zirkonových vyrostlic bylo určeno stáří sedimentárního protolitu na období karbonské sedimentace (Vavra and Reinhardt, 1997). Z velké části serpentinizované, 22

23 několik km2 rozsáhlé ultramafické horniny mají příkrovové stavby paralelní s hlavní foliací granulitů. Někteří autoři tvrdí na základě Rb-Sr datování, že původ rul je nezávislý na granulitech, a že mají vulkano-sedimentární protolit (Vinogradov and Pokrovsky, 1987). V tomto případě by ruly byly samostatnou tektonickou jednotkou Granity Granitické intruze se objevují v rámci celého Saského granulitového komplexu. Tvoří také diskrétní žíly, částečně pegmatitické nebo aplitické. Největší intruzí je tzv. Mittweidský granit ve středu saské antiformy a Berbersdorfský granit na jižním konci masivu. Horniny mají velice podobné složení. Nejhojnější jsou biotiticko +/- muskovitické monzogranity. Obsahy tmavých komponent jsou běžně velmi nízké (Gottesmann, 1987). Mittweidský granit je nepřetvořený, ale některé žíly byly deformací změněny na ortoruly. Ve vzorcích byly nalezeny kordierity (nyní pinity). To znamená, že se granity tavily při poměrně nízkých tlacích (Reinhardt and Kleeman, 1994). Nemohou být příčinou vzniku kontaktně metamorfní aureoly (která je okolo celého masivu), protože jejich objem je příliš malý a metamorfní zonálnost v aureole kopíruje spíše obrys granulitového komplexu, než uspořádání intruzí. Granity intrudovaly ve většině případů v období Ma (Reinhardt and Kleeman, 1994 podle např. von Quadt, 1993) Ostatní horniny SGM V komplexu se objevuje několik těles, spíše čoček, granátických, nyní serpentinizovaných (Mathé, 1969) peridotitů s polohami eklogitů (Rötzler and Kroner, 1993) a pyroxenitů (Medaris et al., 1995). Peridotity jsou paralelní s hlavní foliací granulitů. Serpentinity obsahují mezivrstvy mafických granulitů (Rötzler et al., 2008). Tyto plášťové horniny vznikaly ve svrchním proterozoiku (von Quadt, 1993), nevytvářejí souvislý celek a není zřejmá souvislost s genezí kordieritických rul. Tlaky, při kterých vznikaly granulity jsou ekvivalentní s tlaky provázejícími vznik granátických peridotitů. Vysoké tlaky jsou jednoznačně dokazovány rozsáhlými nálezy diamantů a pseudomorfózami po koezitech v horninách granulitového koplexu (např. Nasdala and Massonne, 2000). 23

24 4.2. PT podmínky vzniku Všeobecně se předpokládá, že granulity ze saského granulitového pohoří a jim podobné horniny, vzniklé v evropských variscidách, vznikají za extrémně vysokých teplot a vysokých tlaků. To koresponduje s dalšími horninami, vzniklými v eklogitové facii (O Brien and Rötzler, 2003). Z několika studií v posledních letech vyplývá, že vedlejší mafické a intermediální granulity uvnitř felsických komplexů obsahují původně klinopyroxen a ortopyroxen, který vzniká až jako sekundární fáze (např. Carswell and O Brien, 1993; Cooke et al., 2000; Rötzler and Romer, 2001; Rötzler et al., 2004). Klinopyroxeny jsou v těchto případech omfacity (jako v eklogitech) (např. Pouba et al., 1985; Rötzler et al., 2004). Ortopyroxen je stabilní ve vyšších tlacích pouze krátce. Vzhledem k tomu, že v saských felsických granulitech chybí plagioklas a orthopyroxen, je vznik komplexu přikládán spíše eklogitové facii. Nepřítomnost opx byla objevena již velmi dávno (např. Winkler, 1979). O'Brien (2006) z důvodu zjednodušení definice hornin granulitové facie nazval saský granulit spíše granát-kyanit-křemenným granoblastitem. Obr 7: P-T dráhy různých tektonických jednotek (Reinhardt, Kleemann, 1994). HPG vysokotlaké granulity (podle Rötzler, 1992), GCG granát kordieritové ruly, SM břidlicový obal. 24

25 Rozsah tlaku pro dráhu chladnutí v saském granulitu se nejlépe určuje ze strukturně nadložních jednotek, které byly postupně zahřívány během extenzního odkrytí granulitového jádra (Kroner, 1995). Tyto jednotky mají P-T dráhy ve směru hodinových ručiček (Obr 7) s MP a LP podmínkami, které nastaly díky uvolnění tlaku a zahřívání do retrográdní fáze granulitového komplexu (Rötzler, 1992). Průměrná hodnota PT podmínek vzniku felsických granulitů v Saském granulitovém masivu je T = 967 C ± 12 C.(Fuhrman and Lindsley, 1988) a P = 2,3 GPar ± 0,04 GPa (Fuhrman and Lindsley, 1988; Rötzler and Romer, 2001). Dle Rötzlera et al. (1998) vznikají felsické granulity za teplot minimálně C za tlaků 2,2 GPa. To, že vznikají felsické granulity saského typu při teplotách nad 1000 C jasně dokazují obsahy Zr (vzácná zemina) v rutilu v křemenno-zirkonových složeních srovnané s HT a UHT poli metamorfózy (Zack et al., 2004). Izotopy kyslíku jednoznačně ukazují teploty okolo C (Hagen et al., 2008). Obr 8: P-T dráha pro granulity Saského granulitového masivu (Rötzler 2004).(10 kbar = 1 Gpa). Podmínky pro vznik mafických granulitů jsou T = C a P není určen (Rötzler and Romer, 2001). Dle Berman et al. (1995) byly stanoveny podmínky pro vznik 25

26 granátovo-klinopyroxenických (mafických) granulitů na T = C ± ~ 20 C za průměrných tlaků 2,2 GPa. Holand and Blundy (1994), určují pomocí edenit-richteritového termometru teploty amfibolů a plagioklasů v retrogresivních granulitech na T ~ 840 ± 14 C při P = 0,9 GPa. Výpočty při P = 0,4 GPa udávají T ~ 794 ± 14 C, což je v souladu s dřívějšími P-T předpoklady, odhadujícími chladnutí granulitů během 800 C při P ~ 0,4 GPa (Grew, 1986; Rötzler, 1992). PT podmínky vzniku safirínového granulitu v Saském granulitovém masivu jsou T = C za tlaků 2,2 GPa. Protolity granulitů byly pohřbeny do hloubek, kde byly vystaveny teplotám na 1000 C a velmi vysokým tlakům, >20 kbar. Zde byly taveny. Následoval rychlý výzdvih, při kterém klesaly P-T podmínky a granulity prošly retrogresí. Retrogresivní granulity vznikaly při teplotách okolo 800 C a tlacích 0,4 GPa. Na Obr. 8 je znázorněno intenzivní klesání tlaků z více než 2,2 GPa k hodnotám 0,3 0,4 GPa kbar během krátkého období ( Ma) za snížení teploty z ~ 1050 C na ~ 600 C Datování hornin SGM Pro lepší porozumění vzniku UHP felsických hornin se zjišťují například stáří monazitů a zirkonů v diamantonosných křemenno-živcových horninách Saska. Analýzou různých monzogranitových těles uvnitř granulitového komplexu a zirkonů z okrajových mylonitových zón bylo odhadnuto stáří homogenních intruzí na cca 333 Ma (Nasdala et al., 1996; Kröner et al., 1998) Monazity Stáří monazitu v granulitech, datované Sm-Nd metodou udává, že granulity chladly kolem 315 Ma. Toto stáří je však v rozporu s věkem chladnutí slíd (K-Ar metodou), které indikují chladnutí břidlic nejpozději ve 333 Ma (Werner and Reich, 1997). Exhumace celého komplexu však vzhledem k přítomnosti granulitových úlomků v post orogenních červených píscích proběhla dříve než 310 Ma. SGM tedy chladl pravděpodobně před 315Ma (Vavra et al., 1998). 26

27 V břidlicovém plášti se vyskytují malé alterace monazitů. Šest SHRIMP (the Sensitive HighResolution Ion Microprobe) analýz monazitu udává stáří pláště 332,4 ± 2,1 Ma. Pb, U a Th obsahy v monazitu byly zjištěny EMP (elektronovou mikrosondou). Průměrný věk 324,7 ± 8,0 Ma byl získán ze 113 analýz.(massonne et al., 2007) Zirkony Pro U-Pb datování granulitů byly vybírány nejméně retrográdní vzorky a zároveň viditelně hydratované pro Rb-Sr analýzu biotitu (Rötzler and Romer, 2001). U-Pb metodou byl u zirkonů zjištěn interval stáří Ma. Důkazem je metamorfní zirkon vzniklý 355 Ma nebo dříve, který je doprovázen zirkonovými alteracemi, vzniklými 320 Ma nebo později. Další zjištěná stáří granulitů saxothuringika jsou uvedena v Tab. 1. Analýza zirkonů ze světlých granulitů dle Kröner et al., (1998) (iontovou sondou, Pb evaporací atd.) ukázala několik různě starých typů tohoto minerálů (1.-.3.): 1. prekambrické pozůstatky zirkonů Ma staré jádro zirkonů, datováno jako původní zirkon z protolitu granulitů 3. nárust zirkonů (metamorfních) okolo stáří 340 Ma, což ukazuje na podmínky granulitové facie. Starší metamorfní zirkony nebyly nalezeny. Metamorfní zirkony (3.) v granulitech jsou zonální a na základě katodoluminescentního snímkování a Th/U poměrů byly ustanoveny tři zirkonové zóny (domény) u vyrostlic (Massonne et al., 2007): Doména/zóna 3a: jádro 21 analýz: Th/U </= 0,023 a stáří 337,0 ± 2,7 Ma Doména/zóna 3b: diamantonosná střední zóna 23 analýz: Th/U >/= 0,37 a stáří 336,8 ± 2,8 Ma (viz. dále kapitola ) Doména/zóna 3c: okrajová zóna 12 analýz: Th/U = 0,015 0,038 a stáří 330,2±5,8. Získané U-Pb hodnoty jsou prakticky stejné. 27

28 Diamanty, inkluze v zirkonech V zirkonech se objevují inkluze. Jde například o grafitické, granátické, jadeitové a bylo objeveno také značné množství mikrodiamantů (Zr doména 3b). V křemenno-živcových horninách saského pohoří (seidenbachitech) jsou diamantonosné zirkony přítomny. V největších hloubkách pohřbení nebo při výzdvihu (Massonne, O'Brien, 2003), byly malé diamanty uzavřeny střední zirkonovou zónou (3b), rostoucí okolo granátovo-jadeitového jádra. Tato zóna (3b) má jasnější (průhlednější) katodoluminescenci než zirkonové jádro (3a). Nejkrajnější zirkonová zóna (3c)vznikala během rovnovážné fáze horninové matrix, obsahující draselnou slídu, plagioklas, křemen, granát a případně kyanit (Massonne et al., 2007). Prográdní jevy, týkající se pohřbení hornin, mohou být zachovány právě v ložiskách diamantonosných zirkonů (Katayama et al., 2000). Z datování diamantonosných částí zirkonů tedy vyplývá stáří fáze, kdy byly horniny v největších hloubkách svého pohřbení, protože diamant vzniká za velmi vysokých PT podmínek. Tab. 1: Izotopový věk zirkonů z granulitů Saxothuringika (1 Kotková et al.,1996; 2 Kröner a Willner, 1998; 3 Kröner et al., 1998; 4 von Quadt, 1993; 5 Romer a Rötzler, 2001) v Cháb et al.,

29 Kombinací zjištěného stáří zirkonů(336,8 ± 2,8 Ma) s dříve publikovanými P-T podmínkami se předpokládá rychlost pohřbení a výzdvihu. Pohřbení a následné stoupání do hloubky 50km, kde vznikají zirkonové lemy a monazity, trvalo pouze několik miliónu let, 6-11 Ma (např. Rötzler et al., 2004) možná i podstatně méně (Massonne et al., 2007) Strukturní poměry Saského granulitového masivu Saský granulitový komplex vytváří antiformu dómového charakteru protaženou jihozápadním-severovýchodním směrem. Granulitové jádro je od okolního obalu tektonicky odděleno střižnou zónou, což je znázorněno na Obr. 5. Zóna obsahuje retrográdně modifikované horniny, především kordieritové ruly a migmatity. Retrográdně postižené horniny odpovídají vnitřní doméně břidlicového pláště. Ruly, často okaté, vznikají v důsledku intenzivní střižné deformace. Foliace nadložních nízce metamorfovaných jednotek upadají k jihozápadu až k velmi nízko-stupňovým horninám v bázi Frankenbergského příkrovu (Rötzler et al., 2004) a mají mocnost až 3500 m (Rötzler and Romer, 2001). V hlubinách masivu je přítomna další, spodní střižná zóna. Celé granulitové jádro je obklopeno těsně nad střižnou zónou kontaktní aureolou, tvořenou LP HT horninami. Obr. 9: 3D schéma vzhledu Saského granulitového masivu (Behr, 1961) 29

30 Lineace a foliace V jádře granulitové antiformy jsou lineace protažené především v severovýchodnějihozápadním směru. Anizotropie je v porovnání s okrajovými granulity slabá. Ve vnější okrajové zóně se objevují intrafoliační a obalové vrásy (Behr, 1980) a je zde intenzivní mylonitická foliace s lineacemi severozápadního-jihovýchodního směru. Tato foliace je konkordantní se střižnou zónou a ekvivalentní stavby se objevují v nadložních horninách. Lineace uvnitř břidlicového pláště (v tzv. vnitřní doméně) mají stejné severozápadnějihovýchodní orientace, jako okolní granulity. V granulitech jsou lineace tvořeny retrográdními minerály (např. bt, sill, amph), zatímco v břidlicích jsou to minerály vrcholné metamorfózy (např. sill). Ve vnějších partiích pláště opět převažují severovýchodnějihozápadní směry lineací a jsou definovány jako pozdní krenulace (Behr, 1961). Obr. 10: Průběh lineace v Saském granulitovém masivu (Behr, 1961) Křemenné stavby Během deformace masivu došlo k rozsáhlým změnám v křemenných zrnech. Tvary minerálů a směry c-os jsou velmi důležitými indikátory v určování historie průběhu vzniku komplexu. Stavby ukazují systematické změny napříč celým granulitovým masivem. Variace staveb je 30

31 připisována reologickým vlastnostem souvisejícím se dvěma faktory: stupeň metamorfózy a variace ve složení hornin ( Lister and Dornstepen, 1981). V SGM se vyskytují převážně dva typy staveb křemenných os. 1. mají velké rozpětí úhlů mezi c osami a foliací (40 50 ) a nacházejí se ve výše metamorfovaných částech a migmatitizovaných ortorulách. 2. typ se vyskytuje ve fylitech a c-osy jsou vůči foliaci pod úhly cca 30. Přechody křemenných staveb lze vysvětlit jako reakce na změny metamorfních podmínek. Nejpodstatnější změnou je přechod k bazálnímu skluzu, který se aktivuje ve vyšší amfibolitové facii mezi 600 a 700 C a okolo 6 kbar. Změny struktur jsou patrné od okraje masivu k jádru. Obr. 11: Stavby c-os křemenů v různých částech Saského granulitového masivu (podle Behr, 1961, upraveno Lister and Dornsiepen, 1982) Stavby v jádře jsou paralelní s foliací a jsou pravděpodobně důsledkem úhlově symetrického zploštění (Lister and Hobbs, 1980). Velká část granulitového jádra má přetištěné křemenné 31

32 stavby (Behr, 1980), o čemž svědčí např. jednoduché pásy c-os, vyvinuté asymetricky k foliaci. Okrajové části granulitu vykazují planární deformaci a jsou zde typické zkřížené pásy c-os (Lister and Hobbs, 1980; Lister, 1981). V oblastech, které prošly sekundární migmatitizací jsou stavby nejasné. Některé křemeny nemají přesně stanovenou stavbu a většina c-os leží vůči foliaci pod velkým úhlem. Okolo deformovaných gaber na jihozápadě terénu se vyskytují asymetrické stavby c-os, což se může vztahovat k zóně nekoaxiální deformace, způsobené pohybem gabra okolo granulitu. Gabro bylo pravděpodobně granulitem prostoupeno nebo protaženo. K jeho deformaci došlo v amfibolitové facii. Výše popsané stavby jsou typické pro deformaci za vysokých teplot, nízké smykové rychlosti a malou intenzitu deviatorického napětí nebo pro deformaci s vysokým obsahem kineticky efektivního hydroxylu v křemenných strukturách (Lister and Dornsiepen, 1982) Názory na vmístění granulitového komplexu Na vznik granulitového komplexu se postupem času vytvořilo několik různých názorů. Komplex byl dříve interpretován jako izolovaný diapir ze spodněkorových materiálů (Behr, 1987) nebo jako vrchol diapirické vrásy, formované během komprese (Weber and Behr, 1983). Jednou z myšlenek bylo vmístění granulitů podél normálového zlomu, který vznikl během porušení ztenčené variské kůry (Matte et al., 1990). Franke (1993) předpokládá tři fáze vzniku granulitového komplexu. 1) vznik prekambrického protolitu, 2) dvě periody paleozoického riftingu, během kterých došlo k metamorfóze až v granulitové facii a roztažení kůry modelem jednoduchého střihu a 3) komprese s výzdvihem v raném karbonu. Tento model však není doložen geochronologicky. Další možností je model extenzního vyzdvižení, založený na strukturních a petrologických datech, která dohromady s izotopovým stářím určují vyzdvižení granulitového masivu v postkolizním období, tedy během pozdně variské extenze (Kroner, 1992; Reinhard and Kleemann, 1994). Právě tento model je více rozveden v bakalářské práci. Jedním z náznaků tektonicky řízeného vyzdvižení je přítomnost spodno-korových hornin v tektonickém kontaktu s LP jednotkami (Reinhardt and Kleemann, 1994). 32
