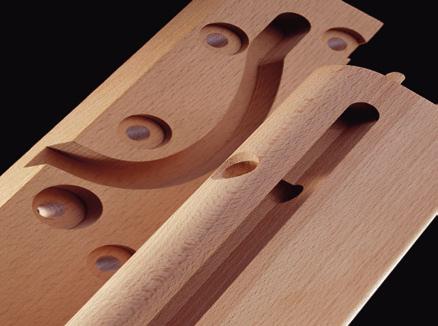

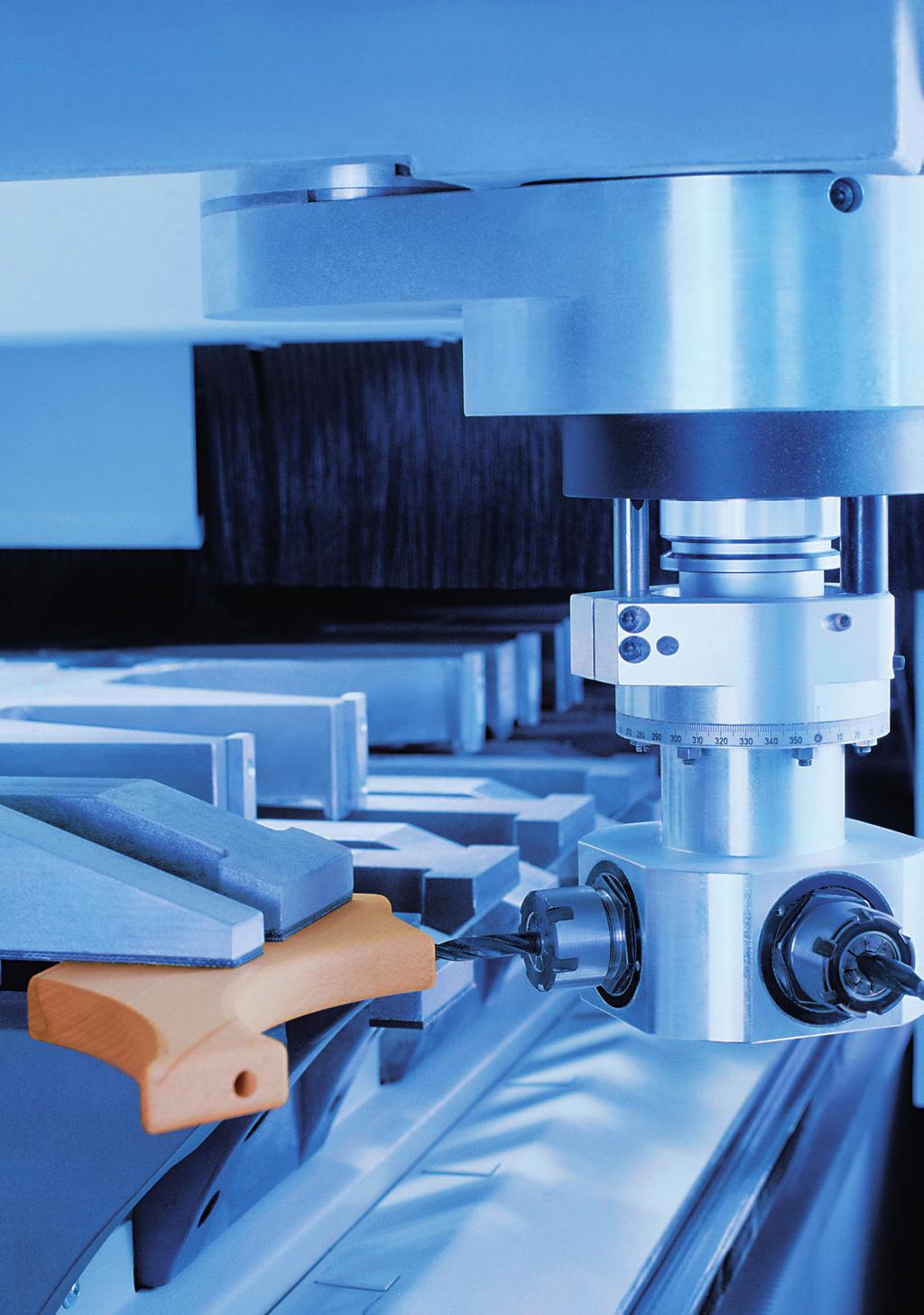

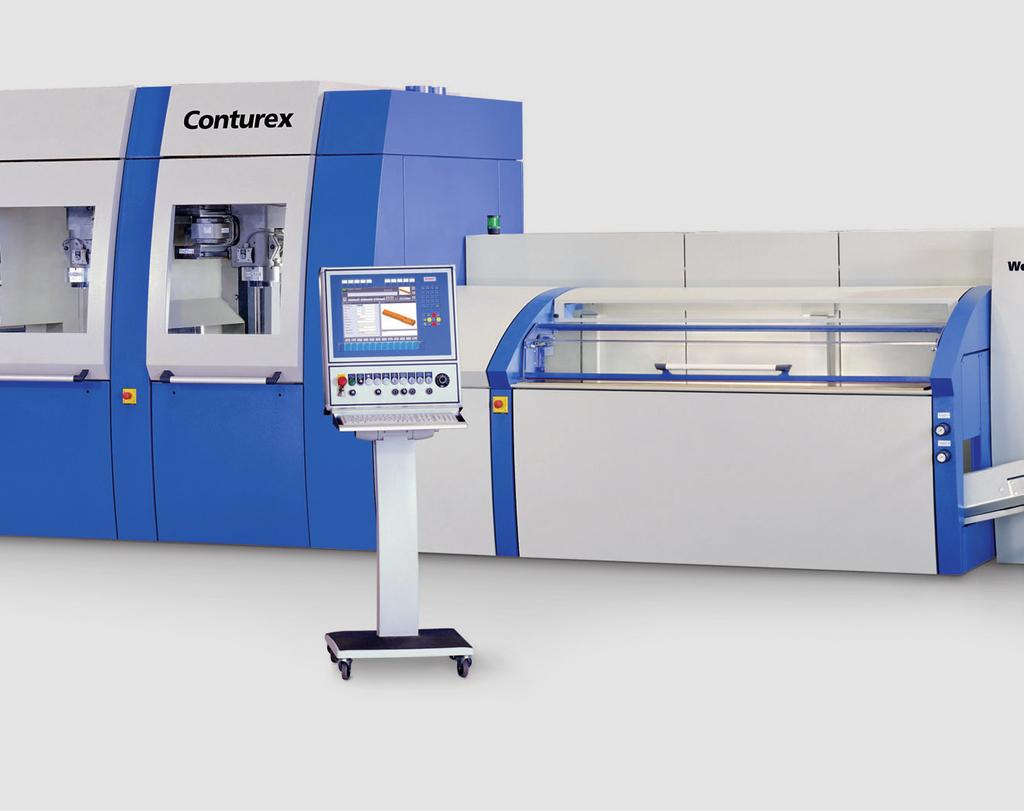

2 S firmou WEINIG do budoucna: Conturex mění opracování dílců Firma MICHAEL WEINIG AG je místem nejlepší technologie pro opracování masivního dřeva. Nejnovější technologie firmy WEINIG se nazývá Conturex a znamená kompletní opracování, také komplexních dílců. Řezání, frézování, vrtání, broušení, veškeré kontury. Všechny obrobky zhotovíte ve sdružených pracovních operacích na jednom jediném stroji. Dva obráběcí agregáty plní týmovou práci a přitom ušetří nesmírně mnoho času. Dva měniče nástrojů, osaditelné všemi požadovanými nástroji, zajišťují plynulé obrábění bez ztrát při přípravě. Conturex rozhodující výhody z hlediska flexibility a nových tržních prvků kompletní opracování komplexních dílců prostřednictvím 2 obráběcích agregátů přesné upnutí dílce díky upínacímu stolu WEINIG PowerGrip obrábění malých a úzkých rozměrů bez přípravných časů jednoduché převzetí dat výroba just-in-time nejvyšší rozměrová přesnost dokonalé povrchy a nejlepší kvalita optimální ergonomie a obsluha

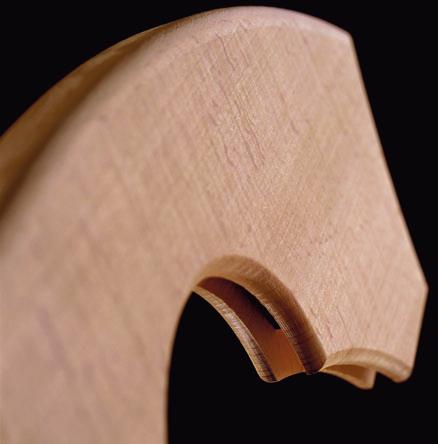

3 2 3 Požadavky neustále stoupají: každý den musíte zvládnout jiné zakázky a stačit každému trendu na trhu. Naše odpověď na to zní Conturex. Jednoduše převezmete konstrukční údaje o Vašich dílcích do softwaru stroje Conturex a dodáváte to, co vyžaduje trh. Dílce s nejrůznějšími konturami a v jakékoliv požadované výrobní dávce mohou být odteď vyráběny bez přípravných časů. Takto se dají využít nové tržní prvky a kromě toho se dá uskutečnit racionalizace. Conturex znamená uchopit vyrobit mít zisk.

4

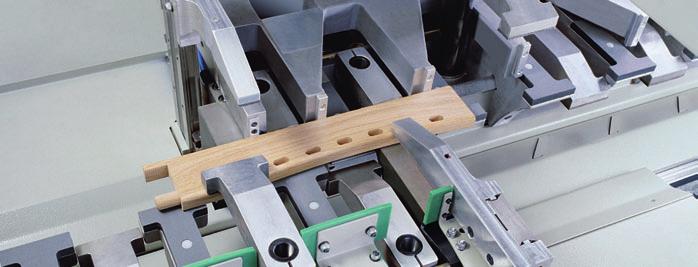

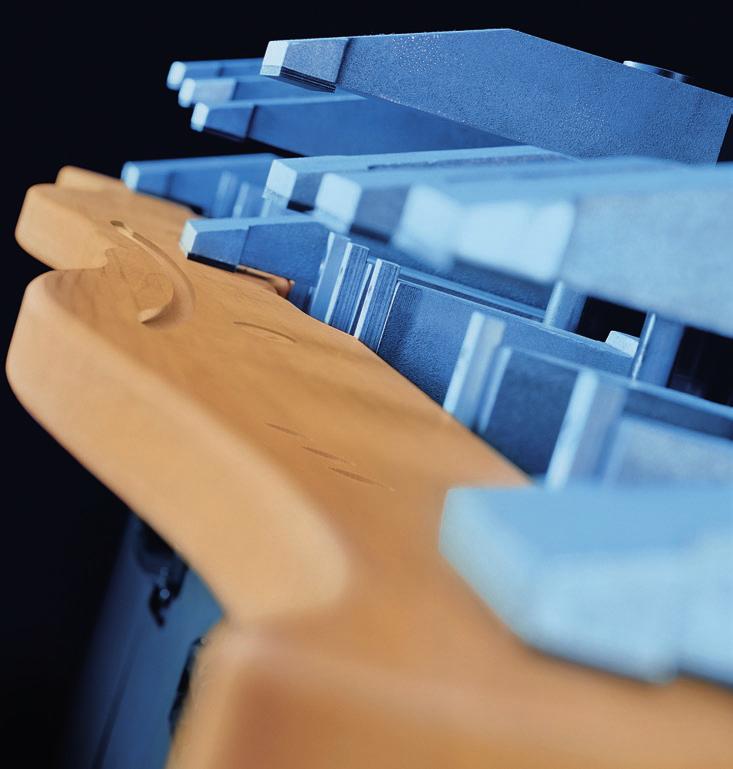

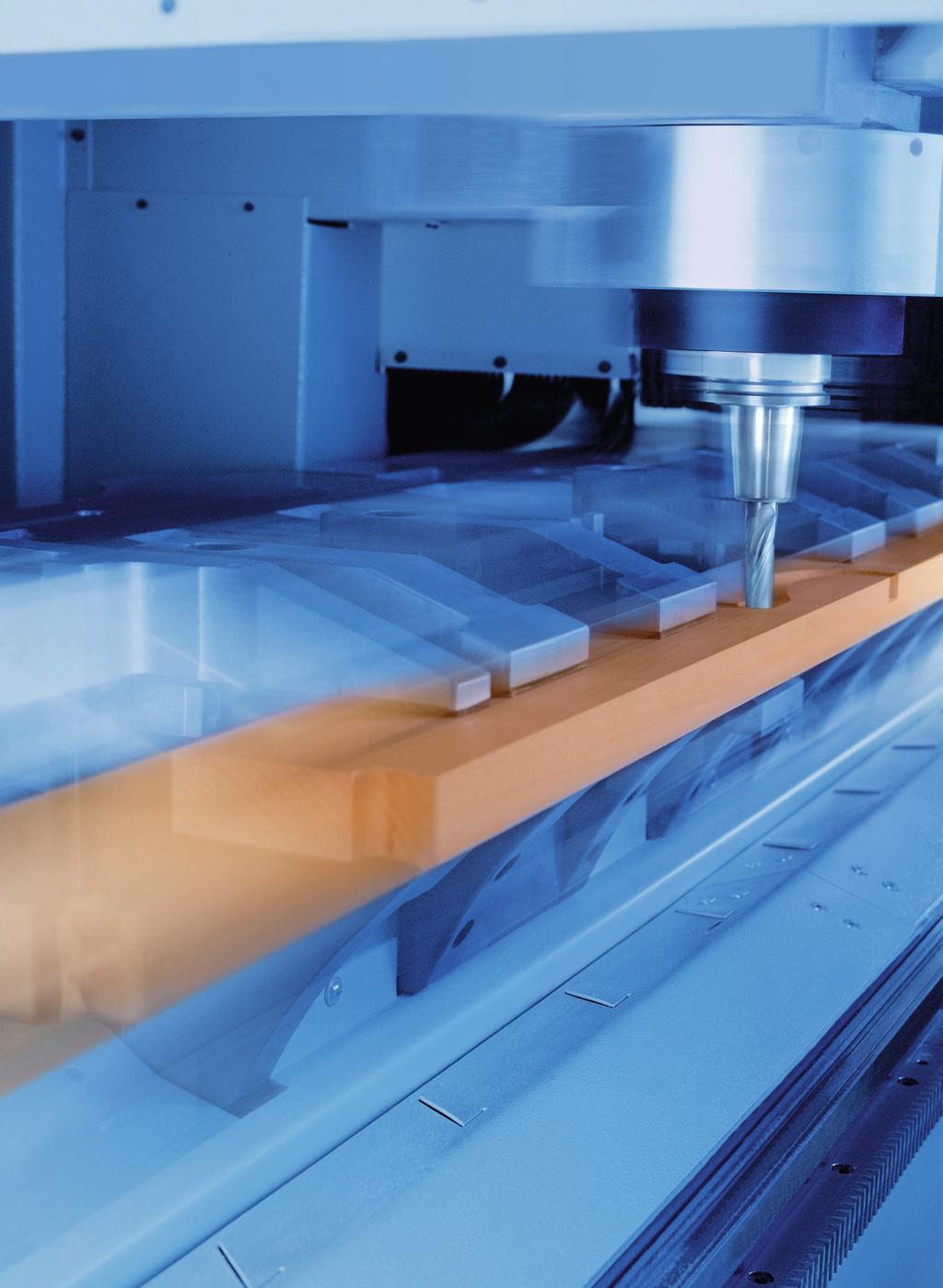

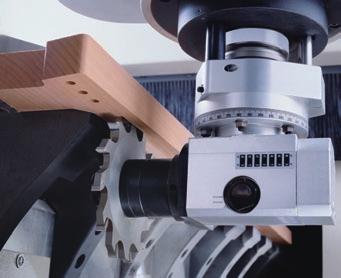

5 4 5 Firmou WEINIG patentovaný upínací stůl PowerGrip: Upnutí dílce bez přípravných časů Upínací systém PowerGrip kopíruje funkci lidské ruky. Také při předávání dílce zaručuje PowerGrip nepřetržitou přesnost díky přesnému,šetrnému upnutí dílce na správném místě. Toto přináší senzační výrobní přednosti: bezpečnou práci bez přípravků na dvou stolech a se dvěma obráběcími agregáty, absolutní přesnost polohování a tímto nejvyšší kvalitu. Také pro malé dílce! Dva obráběcí agregáty, dva měniče nástrojů jeden tým: Zatímco je dílec dále obráběn ve stanici 2, vymění stanice 1 nástroj bez časové ztráty. Výrobní technologie firmy WEINIG: CNC-řízená, operačně bezpečná a rychlá. Upínací stůl WEINIG PowerGrip Dva upínací stoly umožňují, že jakákoliv kontura může být frézována na kterékoliv stanici. Tak může být opracováno až 6 stran jednoho obrobku. Předání na druhý upínací stůl, opracování díky druhé nástrojové stanici: tak plní Conturex časově úsporné kompletní opracování. Dva obráběcí agregáty Zatímco pracuje jeden agregát, je ve druhém provedena výměna nástroje. Samozřejmě se pro příslušnou výměnu nástroje využívá také čas předání dílce ze stolu 1 na stůl 2. Oba obráběcí agregáty dovolují použití úhlových hlav.

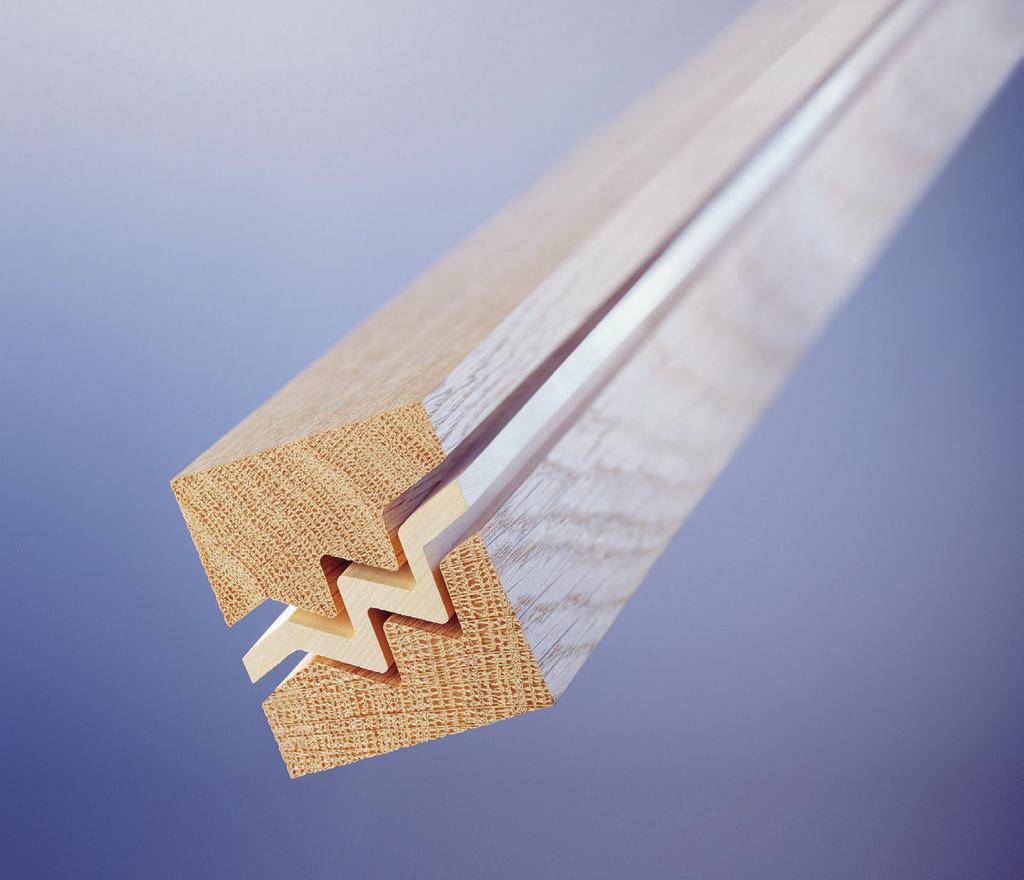

6 WEINIG Conturex: Kompletní opracování rozmanitost dílců, za nejkratší dobu Conturex znamená král kontur. Tento název je programem: řezání, frézování, vrtání, broušení, kontury všeho druhu časově úsporné kompletní opracování. Možnost bleskově reagovat, vyrábět v přesvědčující kvalitě! Častější výměna nástroje se zde sama stává ziskovým faktorem. Conturex nabízí ideální předpoklady pro rychlé a flexibilní obrábění střídavých zakázek. Také u sérií odpadnou sklady přípravků, vzorků a dílců. Ušetříte místo, personál a čas a budete vyrábět nejlepší kvalitu s nejvyšší rozměrovou přesností a dokonalými povrchy. Conturex lze obsluhovat snadno, rychle a ergonomicky.

7 6 7

8 Conturex technika rozvodné skříně: Naši dodavatelé Vaše výhoda Pouze s dobrými, navzájem sesouhlasenými komponenty jsme jako výrobci strojů schopni vyhovět nárokům trhu jako jsou vysoké rychlosti a dokonalé povrchy. WEINIG se také tady spoléhá na firmy dominující na trhu. plně digitální řízení Siemens plně digitální poháněcí výbava Siemens Siemens S7 SPS stykače Siemens IPC Beckhoff rozvodné skříně Rittal Pilz Festo síťové komponenty Phoenix Conturex má řešení pro třísky a prach: Základ pro čistou výrobu Ve spolupráci s německým oborovým svazem dřeva vznikl kryt stroje Conturex. WEINIG definuje nový standard. Vznášející se prach je likvidován prostorovým odsáváním. Třísky a odpad jsou dopravními pásy transportovány ze stroje. Díky zakrytí Conturexu neproniká ven téměř žádný prach. A Vy získáte rozmanité možnosti při volbě umístění Vašeho stroje Conturex.

9 8 9 Conturex programování: Sesouhlasení systému CAD/CAM Jednoduché, rychlé ovládání, jakož i plynule fungující průběh výroby zajišťuje AlphaCAM. V softwaru CAD/CAM byly implementovány prvky sesouhlasené speciálně se strojem Conturex. Budete konstruovat a vyrábět nanejvýš pohodlně. Změny Vašich dílců nebo výrobních postupů všechno je možné, všechno s jedním programem. Obrábění je simulováno ve 3D tak obdržíte informaci o rušivých konturách a předem můžete kalkulovat s čísly o době trvání výroby. Conturex se špičkovými nosníky agregátu: Základ stability a přesného obrábění Nosníky agregátů v provedení křížového nosníku jsou propojeny skvělým materiálem polymerbetonem. Tím zaručuje WEINIG minimální vibrační přenášení ze stolu PowerGrip na nástroje a samozřejmě také obráceně. Pouze použitím takovýchto materiálů dosáhnete maximální kvality Vašich dílců.

10

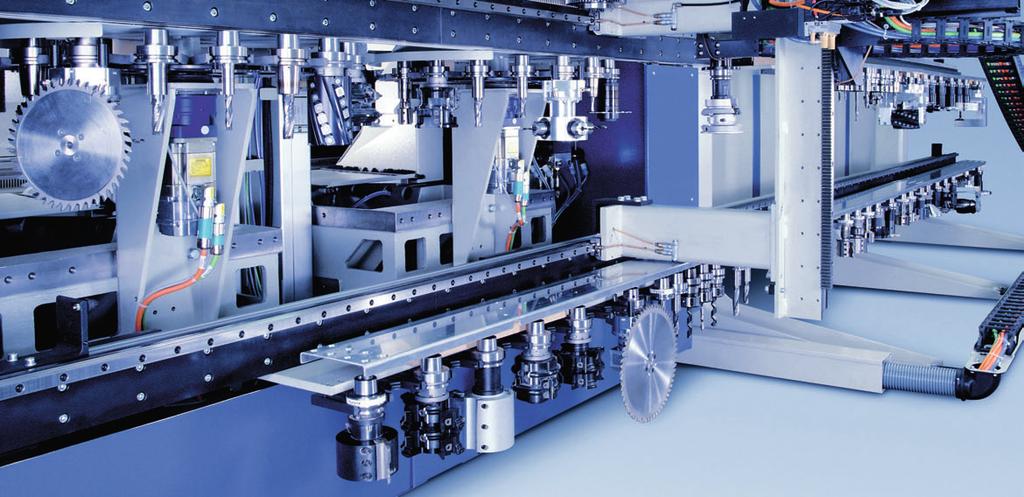

11 10 11 WEINIG nabízí komplexní výbavu: Správné zázemí pro Conturex Nová koncepce WEINIG Conturex obsahuje více než jen řadu strojů. Ke stroji Conturex Vám nabízíme periferní zařízení, které se k sobě hodí jako stavebnice. Od mechanizace přes zásobníky pro nástroje až po měřící systémy nástrojů. Kompletní řešení, s nímž budete co nejlépe vybaveni pro výzvy budoucnosti. Měření nástrojů Zkoušení a opravování již nemusí být. WEINIG dává k dispozici rozhraní pro převzetí údajů z měřících zařízení. Jednoduše upnout nástroj, nastavit, uložit hotovo. Všechna data ze stroje se automaticky převezmou a už může být bezchybně vyrobena první výrobní série. Zásobník pro výměnu nástrojů Každému obráběcímu agregátu je přiřazen osmnáctinásobný talířový měnič. Pro každého zákazníka, kterému toto nestačí, jsou k dispozici externí zásobníky pro nástroje, ve stavebnicovém principu. Požadavky zákazníka jako rozteč os mohou být kdykoliv zohledněny.

12 Přehledná tabulka Conturex: Standard a volitelná výbava Tabulka znázorňuje podstatné rozlišovací znaky mezi jednotlivými modely. Ještě podrobnější informaci s ohledem na Vaše individuální potřeby Vám poskytne Váš WEINIG odborník. Pracovní šířka mm... Pracovní výška mm... Conturex 1500, 2250 a 3000 Pracovní délka Rychlost posuvu m/min. hlavní osy x, y, z mm mm mm 110 /120 /60 Úhlové hoblovací hlavy C osa, polohovací osa C osa, interpolující Automatické polohování os pro úhlové hoblovací hlavy Příkon obráběcích agregátů S1 10,5 kw Otáčky obráběcích agregátů ot./min Nástrojové rozhraní obráběcích agregátů HSK-F63 Měnič nástrojů, počet míst Max. průměr nástroje, nevložitelné Max. průměr nástroje, vložitelné Max. průměr nástroje (pilový kotouč) Max. délka nástroje (od konce vřetena) Max. hmotnost pro výměnné místo Max. hmotnost talířového měniče 2 x mm 330 mm 280 mm 290 mm 8kg 100 kg Externí nástroje do stavebnicového systému Integrovaný dopravní pás pro třísky Zakrytování stroje CAD/CAM software AlphaCAM Rozhraní cizí software Síťová karta... Dálková diagnóza přes modem / Teleservice Koncepce mechanizace Technické změny vyhrazeny. Výpovědi a vyobrazení v tomto prospektu obsahují také zvláštní výbavy, které nepatří do sériového rozsahu dodávky. Ochranné kryty byly částečně z důvodu fotografování odstraněny. Standard volitelná výbava
