1

2 Obsah Bezpečnostní opatření...2 Instalace...2 Připojení do sítě...2 Naklánění...3 Údržba...3 Přeprava...3 Obsah balení...4 Součásti a ovládání...5 Pokyny pro používání nabídky OSD...7 Nastavení...8 Konfigurace softwaru...9 Uživatelské nastavení monitoru...10 Nastavení Displej LCD...10 Volba položek v menu OSD...10 Menu OSD Varovná upozornění a odstraňování chyb...17 Varovná upozornění...17 Odstraňování chyb...18 Technické údaje...19 Technické údaje...19 Předpisy a nařízení...20 Osvědčení FCC...20 Informace o recyklaci vybavení IT...21 WEEE...21 Hg

3 Bezpečnostní opatření Instalace Nezakrývejte nebo nebraňte přístupu vzduchu k větracím otvorům na zadní straně monitoru. Neumisťujte monitor do blízkosti zdrojů tepla, jako jsou například radiátory topení, nebo na místa vystavená přímému slunci, s velkou prašností, u zdrojů mechanických vibrací nebo nárazů. Instalace dodatkového Video adaptéru Před instalací vypněte monitor a odpojte jej ze sítě, abyste předešli zranění elektrickým proudem nebo poškození zařízení. Umístěte dodatkový video adaptér na pevný povrch. Pokud monitor spadne nebo ho upustíte na zem, může dojít ke zranění nebo poškození zařízení. Použijte výstupní kabel BNC koaxiální kabel RG-59/U 75 Ω (stejný, jako vstupní kabel BNC dodaný v krabici s příslušenstvím). Připojení do sítě Použijte síťový kabel vhodný pro místní napětí. Použijte elektrickou zásuvku v blízkosti monitoru. Ubezpečte se, že na síťovém kabelu nic neleží. Odpojte napájecí kabel ze sítě, pokud: Nehodláte používat monitor po delší dobu. Kabel je poškozený nebo se třepí. Monitor spadl na zem nebo jeho skříň je poškozená. Kvalita obrazu se zhoršila a monitor bude vyžadovat opravu. 2

4 Naklánění Využijte možnosti vertikálně naklánět monitor k úpravě co nejvhodnějšího pozorovacího úhlu. Uchopte oba horní rohy monitoru a nakloňte jej do požadovaného úhlu. RX-W22 / RX-W19 Údržba Očistěte skříňku, sklo a ovládací prvky měkkým hadříkem, mírně zvlhčeným v rozpuštěném saponátu. Nepoužívejte drsnou houbičku, čistící prášek nebo rozpouštědla, jako jsou alkohol nebo benzín. Nedotýkejte se, neškrábejte nebo neťukejte na sklo monitoru ostrými předměty, jako je tužka nebo šroubovák. Podobný kontakt může vést k poškrábání skla. Nevsunujte ostré předměty nebo nelijte tekutinu do větracích otvorů monitoru. Mohlo by dojít k náhodnému požáru, úrazu elektrickým proudem nebo poruše. Nesnažte se toto zařízení sami opravovat, neboť otevřením krytu byste se vystavili nebezpečně vysokému napětí a jiným možným rizikům. Přeprava Jestliže přepravujete tento monitor za účelem servisní opravy nebo jeho přemístění, použijte originální krabici a balící materiál. 3

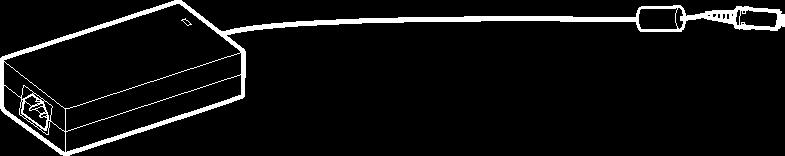

5 Obsah balení Než začnete monitor používat, ujistěte se, že v dodaném balení jsou všechny následující položky: Monitor (*1) Napájecí adaptér Síťový kabel (*1) Kabel pro signál VGA, konektor typu D-sub 15-kolíkový (*1) Kabel pro digitální signál DVI (*1) Kabelem BNC (*1) CD-ROM Návod k obsluze 4

6 Součásti a ovládání RX-W22 STEJNOSMĚRNÉ NAPÁJENÍ 12V DIGITÁLNÍ VSTUP VSTUP VIDEA / VÝSTUP VIDEA VSTUP VGA NAPÁJECÍ ADAPTÉR 100V -240V RX-W19 STEJNOSMĚRNÉ NAPÁJENÍ 12V DIGITÁLNÍ VSTUP VSTUP VIDEA / VÝSTUP VIDEA VSTUP VGA NAPÁJECÍ ADAPTÉR 100V -240V DC +12V Power inlet Vstup pro stejnosměrné napájení monitoru +12V. DIGITÁLNÍ VSTUP Vstupní kontektor pro digitální video signál DVI-D VSTUP VGA Vstup pro VGA signál, konektor typu D-sub 15-kolíkový. VSTUP VIDEA / VÝSTUP VIDEA Vstup pro Videa signál, konektor typu BNC. 5

7 Vypínač (Power) Zapíná a vypíná monitor. Světelný indikátor LED Indikace operačního stavu monitoru; zelená znamená normální provoz. Tlačítko VPRAV 1. Zobrazí menu OSD a posunuje kurzor ve směru hodinových ručiček. 2. Když je zobrazena nabídka OSD, stisknutím tlačítka posunete vybranou položku ve směru hodin nebo dopředu. Levé tlačítko 1. Když je zobrazena nabídka OSD, stisknutím tlačítka posunete vybranou položku proti směru hodin nebo dozadu. 2. Když je nabídka OSD neaktivní, použijte jako rychlé tlačítko pro výběr vstupu*. VSTUP Rychlé Tlačítko* pro výběr vstupu 1. Když nabídka OSD není aktivní, použijte tlačítko jako rychlé tlačítko pro výběr vstupu. Zvolíte-li ruční výběr vstupu, stisknutím tlačítka vyberte požadovaný vstup: D-Sub, DVI nebo CVBS. Volba se bude přepínat v pravém horním rohu displeje. 2. Stisknutím a podržením tlačítek a současně po dobu 5 sekund můžete přepínat mezi automatickým a ručním výběrem vstupu. Tlačítko zvýšit 1. Když je nabídka OSD aktivní, stisknutím tlačítka potvrdíte / přejdete na vybranou položku. 2. Když je nabídka OSD aktivní, stisknutím tlačítka zvýšíte nastavitelnou hodnotu vybrané položky. 6

8 Tlačítko snížit 1. Když je nabídka OSD aktivní, stisknutím tlačítka potvrdíte / přejdete na vybranou položku. 2. Když je nabídka OSD aktivní, stisknutím tlačítka snížíte nastavitelnou hodnotu vybrané položky. Tlačítko Auto 1. Optimální nastavení (k dispozici pouze, když je připojen vstup D-Sub): Stisknutím a podržením tlačítka po dobu 3 sekund bude automaticky nastavena poloha obrazu a výkon, když je připojen vstup D-Sub. Doporučujeme stisknout toto tlačítko při prvním použití monitoru nebo při každé změně rozlišení a/nebo obnovovací frekvence vstupního signálu. 2. Zapnutí / vypnutí prevence lpění obrazu: Stisknutím a podržením tlačítka po dobu 5 sekund zapnete nebo vypněte funkci Prevence lpění obrazu. 3. Když je nabídka OSD aktivní, stisknutím tlačítka můžete kdykoli nabídku ukončit. Pokyny pro používání nabídky OSD Krok 1. Vyvolání nabídky OSD Stisknutím tlačítka aktivujte nabídku OSD. Krok 2. Úpravy nastavení Stisknutím tlačítka Stisknutím tlačítka přesunete vybranou položku ve směru hodin nebo dopředu. posunete vybranou položku proti směru hodin nebo dozadu. Stisknutím tlačítek, potvrďte / přejděte na vybrané položky. Stisknutím tlačítka Stisknutím tlačítka zvýšíte nastavitelnou hodnotu vybrané položky. snížíte nastavitelnou hodnotu vybrané položky. Krok 3. Ukončení nabídky OSD Stisknutím tlačítka můžete nabídku OSD kdykoli opustit. 7

9 Nastavení Nastavte monitor v souladu s následujícími pokyny. Krok 1: Odstraňte z monitoru všechen balící materiál a sloupněte z obrazovky plastickou ochrannou fólii. Krok 2: Vypněte počítač a monitor a připojte dodaný kabel pro VGA signál. Připojení počítače typu IBM IBM PC/AT nebo kompatibilní počítač Do video výstupu Do monitoru Připojení video zařízení s digitálním výstupem IBM PC/AT nebo kompatibilní počítač Do video výstupu Do monitoru Připojení ke zdroji videa kabelem BNC Když je zdroj videa vypnutý, připojte kabel BNC k portu Vstup na zadní straně monitoru a zdroje videa. zdroji videa Do monitoru 8

10 Krok 3: Vypněte monitor a připojte kabel z napájecího adaptéru do napájecího konektoru monitoru. Poté připojte síťový kabel do napájecího adaptéru a zasuňte síťový kabel do zásuvky elektrického proudu. do zásuvky elektrického proudu Napájecí kabel Do vstupu střídavého proudu Do monitoru Krok 4: Zapněte Váš počítač nebo video zařízení. Stisknutím tlačítka monitor. (Power) zapněte Krok 5: Pro optimální výkon. Je-li monitor připojen k video zařízení, jako je DVD nebo video přehrávač, přeskočte tento krok. Nejvhodnější rozlišení pro RX-W22 LCD monitor je 1680 x 1050 pixelů. Ujistěte se, že zobrazení Vašeho počítače je nastaveno na 1680 x 1050 pixelů a na frekvenci 60Hz. Stiskněte tlačítko AUTO. Monitor automaticky nastaví ideální hodnoty pro kvalitní zobrazení. Nejvhodnější rozlišení pro RX-W19 LCD monitor je 1440 x 900 pixelů. Ujistěte se, že zobrazení Vašeho počítače je nastaveno na 1440 x 900 pixelů a na frekvenci 60Hz. Stiskněte tlačítko AUTO. Monitor automaticky nastaví ideální hodnoty pro kvalitní zobrazení. Konfigurace softwaru Instalace datového souboru Microsoft Windows Na dodaném disku CD AG Neovo můžete nalézt datový soubor Microsoft Windows (rovněž označovaný jako program ovladače). Na tomto disku CD je rovněž k dispozici instalační příručka pro zajištění hladkého provozu po výchozí instalaci. 9

11 Nastavení Displej LCD Uživatelské nastavení monitoru V nabídce ODS je k dispzici celá řada položek, jejichž nastavením můžete dosáhnout optimální provoz monitoru. Volba položek v menu OSD 1. Stisknutím tlačítka, nebo se zobrazí menu OSD. V nabídce je k dispozici následujících šestnáct ikon. 2. V případě, že používáte video adaptér a je zvolen vstup CVBS, menu OSD vypadá takto. 3. ínení-li k dispozici žádná nabídka OSD, může mít ikona funkci automatického nastavení. (Stačí stisknout a podržet tlačítko AUTO po dobu 3 sekund) 4. V případě, že máte otevřené menu OSD, ikona slouží k vystoupení z nabídky. 10

12 Menu OSD Vstup VGA (D-Sub) Důležité! Ačkoli je k dispozici ruční nastavení panelu LCD, důrazně doporučujeme použít funkci automatického nastavení panelu. Tato funkce automaticky vyladí optimální výkon panelu LCD. Chcete-li aktivovat funkci automatického nastavení, stiskněte a podržte tlačítko AUTO po dobu 3 sekund. Kromě toho vám doporučujeme používat funkci automatického nastavení po každé změně rozlišení nebo frekvence zobrazovacího zařízení. Nastavení jas Nastavení kontrast Nastavení Horiz. poloha Nastavení Vertki. poloha Nastavení ostrost Nastavení průsvitnost menu Důležité! Nastavení ostrosti není v následujících případech k dispozici: Je nastaveno rozlišení 1440 x 900 (RX-W19) nebo 1680 x 1050 (RX-W22) 11

13 Nastavení fáze Nastavení Clock Výběr Teplota barev * Nastavení Horiz. poloha menu Nastavení Verti. poloha menu Nastavení nástroje ** Výběr Volba Jazyka * Barevnou teplotu RGB lze nastavit v podnabídce Uživatel. ** V případě rozlišení 720x350 nebo doporučujeme vybrat podnabídku Text. Nejste-li s nastavením spokojeni, doporučujeme použít ikonu Obnovit. 12

14 Výběr Auto a volba vstupu Výběr Ukončit Vstup DVI Důležité! Je-li vybrán vstup DVI, nejsou k dispozici následující nastavení: nastavení vodorovné polohy, nastavení svislé polohy, ostrost, nastavení fáze a nastavení taktu. Nastavení jas Nastavení kontrast Nastavení průsvitnost menu Výběr Teplota barev 13

15 Nastavení Horiz. poloha menu Nastavení Verti. poloha menu Výběr Nástroje * Výběr Volba Jazyka Výběr Auto a volba vstupu Výběr Ukončit * Nejste-li s nastavením spokojeni, doporučujeme použít ikonu Recall (Obnovit). 14

16 Vstup CVBS Nastavení jas Nastavení kontrast Nastavení barva Nastavení ostrost Nastavení ostrost Nastavení průsvitnost menu Výběr Teplota barev Nastavení Horiz. Poloha 15

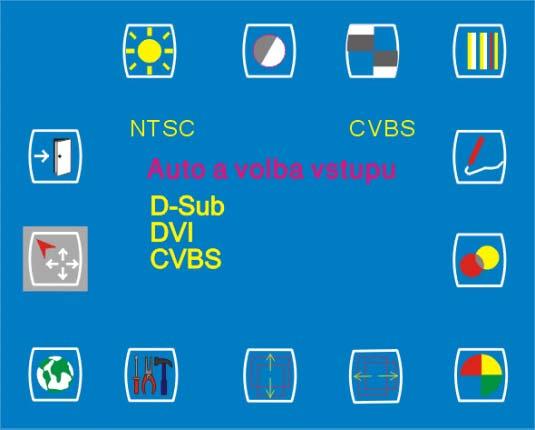

17 Nastavení Verti. Poloha menu Výběr Nástroje Výběr Volba Jazyka Výběr Auto a volba vstupu Výběr Ukončit 16

18 Varovná upozornění Varovná upozornění a odstraňování chyb Když se na monitoru zobrazí pokyn CAN NOT DISPLAY THIS INPUT SIGNAL (TENTO VSTUPNÍ SIGNÁL NELZE ZOBRAZIT) Zkontrolujte tyto položky Monitor není schopen zobrazit vstupní signál. Zkontrolujte, zda je správně nastavené rozlišení a kmitočet pro specifikovaný monitor. Vyhledejte podrobné informace v kapitole Technické údaje tohoto návodu pro uživatele. NO SIGNAL INPUT (NENÍ VSTUPNÍ SIGNÁL) Ve vstupních konektorech VGA nebo S-video není signál. Zkontrolujte, zda je Váš počítač nebo video zařízení zapnuto. Zkontrolujte, zda je přívodní video kabel správně připojen. Ujistěte se, že žádný kolík ve video konektorech není zlomený nebo vtlačený dovnitř. WAIT FOR AUTOMATIC ADJUSTMENT (VYČKEJTE, AŽ PROBĚHNE AUTOMATICKÉ NASTAVENÍ) HLAVNÍ NABÍDKA OVLÁDÁNÍ ZAMKNUTÁ/ ODEMKNUTÁ Monitor vyhledává vstupní signál a provádí automatické nastavení optimálních hodnot. Tento proces trvá zhruba 5 sekund. Po každé změně rozlišení nebo obnovovací frekvence doporučujeme provést automatické nastavení stisknutím a podržením tlačítka po dobu 3 sekund. Hlavní nabídka ovládání (nabídka OSD) je zamknutá, aby se zabránilo nežádoucím změnám nastavení. Chcete-li zamknout nebo odemknout hlavní nabídku ovládání, stiskněte a podržte najednou tlačítka, a po dobu 5 sekund. 17

19 Odstraňování chyb Příznak Zkontrolujte tyto položky Není obraz Zkontrolujte, zda je monitor zapnutý. LED indikátor napětí nesvítí Zkontrolujte, zda je napájecí adaptér správně připojen k monitoru. Zkontrolujte, zda je síťový kabel správně připojen k napájecímu adaptéru. Zkontrolujte, zda je síťový kabel správně připojen do zásuvky elektrického proudu. Pomocí jiného spotřebiče zkontrolujte, zda je v zásuvce elektrický proud. Není obraz Ujistěte se, že počítač není v pohotovostním LED indikátor napětí svítí žlutě režimu. (Počítač oživíte, když pohnete myší nebo stisknete klávesu na klávesnici.) Zkontrolujte, zda je Váš počítač nebo video zařízení zapnuté. Zkontrolujte, zda je video kabel správně připojen. Text není zobrazen kvalitně Změňte rozlišení na 1680*1050 (pro RX-W22) nebo 1440 * 900 (pro RX-W19), pokud tomu tak není. Stisknutím a podržením tlačítka (Auto) po dobu 3 sekund bude provedeno automatické nastavení. Proveďte jemné doladění nastavením hodnot pro Clock a Phase v nabídce OSD. (Podrobné informace najdete v kapitole Uživatelské nastavení monitoru tohoto návodu.) Obraz není uprostřed monitoru Stisknutím a podržením tlačítka (Auto) po dobu Některé řádky nejsou zobrazeny 3 sekund proveďte automatické nastavení. Proveďte jemné doladění horizontální a vertikální polohy (H. Position a V. Position). (Podrobné informace najdete v kapitole Uživatelské nastavení monitoru tohoto návodu.) V obraze jsou malé červené, TFT panel LCD monitoru tvoří miliony miniaturních zelené, modré nebo černé tečky. tranzistorů. Každý tranzistor, který je poruchový, se projeví jako barevná tečka. V souladu s přijatým standardem je akceptovatelné, aby monitor třídy A měl až 3 tečky v obraze. Takový LCD monitor splňuje požadavky zmíněné normy. 18

20 Technické údaje Technické údaje X-20 RX-W22 RX-W19 Elektro-technické parametry Rozměr obrazu 22.0 ( cm) úhlopříčně (48.14 cm) úhlopříčně Rozlišení 1680 x 1050 pixelů 1440 x 900 pixelů Analogový Horizontální 24kHz 83kHz 24kHz 80kHz synchonizace Vertikální synchronizace 56Hz 75Hz 56Hz 75Hz Digital Horizontal frequency 24kHz 83kHz 24kHz 80kHz Vertical frequency 56Hz 75Hz 56Hz 75Hz Maximální šířka pásma 190MHz 150MHz (Analogový) Maximální šířka pásma (Digital) 190MHz 150MHz Připojení Spotřeba Fyzické parametry Napájení: 3-kolíková síťová zásuvka < 50W (zapnuto), < 2W (vypnuto) Napájení: 3-kolíková síťová zásuvka < 48W (zapnuto), < 2W (vypnuto) Hmotnost Net: 6.9Kg (15.2 lb) Net: 5.4Kg (11.8 lb) Úhel naklánění 0º ~ 20º 0º ~ 20º 19

21 Předpisy a nařízení Osvědčení FCC Toto zařízení splňuje požadavky FCC (regulační orgán pro komunikace USA), část 15. Práce se zařízením je podřízena dvěma podmínkám: (1) tento přístroj nesmí být zdrojem škodlivého rušení, a (2) tento přístroj musí být schopen přijímat jakékoliv rušení včetně toho, které může způsobit nežádoucí činnost. POZNÁMKA: Toto zařízení bylo otestováno a splňuje požadavky na digitální zařízení třídy B ve shodě s nařízením FCC, část 15. Tyto podmínky jsou stanoveny tak, aby poskytovaly rozumnou ochranu před škodlivým rušením v obytné zástavbě. Tento přístroj používá a je zdrojem radiového signálu, a pokud není instalován a používán v souladu s pokyny, může být zdrojem rušení radiové komunikace. Výrobce nezaručuje, že se při určité instalaci rušení neobjeví. Pokud tento přístroj ruší televizní nebo radiový příjem, což lze určit jednoduchým zapnutím a vypnutím přístroje, doporučujeme uživateli rušení odstranit jedním z následujících způsobů: Změnit nasměrování nebo přemístit anténu pro příjem signálu. Zvýšit odstup mezi přijímačem a zařízením. Zapojit přístroj do síťové zásuvky jiného napájecího okruhu, do kterého není zapojen přijímač. Další rady Vám poskytne prodejce nebo zkušený technik odborného servisu. VAROVÁNÍ: Jakékoliv neoprávněné zasahování do tohoto zařízení může vést k odvolání práva na používání tohoto přístroje a k propadnutí záruky. 20

22 Informace o recyklaci vybavení IT (pouze model TCO) Jedním z nejdůležitějších cílů společnosti Associated Industries China Inc. je důsledná ochrana životního prostředí. Považujeme recyklaci (formou sběru a likvidace) použitého vybavení z jednu z nejdůležitějších priorit naší společnosti ve snaze minimalizovat zatěžování životního prostředí. Společnost AG Neovo s i je plně vědoma ekologických tlaků, které jsou vyvíjeny na náš obor, a snažíme se vyvíjet a nabízet co nejkvalitnější výrobky, které by zároveň měly co nejmenší dopad na životní prostředí. Chcete-li získat další informace a pomoc v otázkách recyklace, navštivte následující webové stránky: WEEE Informace pro uživatele v zemích Evropské unie Tento symbol na výrobku nebo na balení znamená, že výrobek musí být likvidován jiným způsobem než běžný domácí odpad. Nezapomeňte, že byste v rámci šetření přírodních zdrojů měli likvidovat elektronické výrobky prostřednictvím recyklačních center. Každá země Evropské unie by měla mít sběrny pro recyklaci elektrických a elektronických výrobků. Informace o recyklačních centrech v místech Vašeho bydliště Vám podá příslušný odbor zabývající se organizací sběru odpadu nebo prodejce, u kterého jste produkt koupili. Hg Lamp Disposal LAMP (S) inside this product contain mercury and must be recycled or disposed of according to local, state or federal laws. For more information, contact the electronic industries alliance at for lamp specific disposal information check Vermont Hg directive Title 10: Conservation and Development Chapter 164: COMPREHENSIVE MERCURY MANAGEMENT Labeling of mercury-added products Contains Mercury, Dispose of Properly 21
