1 I & r-: y ~ t i ~'" G:: /, N.~ -~ ' KLADNA NEOPRAVOVANEHO MATERIALU Stredisko vyvoje, vyzkumu a zkusebnictvf vystrojnf sluzby a PHM NCAGE: 9S14G KCM: Karimatka 2008, TECHNICKA, SPECIFIKACE, MATERIALU OSOBNIHO v, POUZITI Pro vyrobu TS-MOP Cfslo vydanf: l. Vytisk jediny Pocet listu: 15 Pocet pifloh: a Zpracovatel TS-MOP: zpraeovatel Stredisko vyvoje, vyzkumu a zkusebnictvi vystrojnf sluzby aphm TS-MOP sehvaluje za zpraeovatele: orgamzaee Zakladna neopravovaneho rnaterialu TS-MOP sehvaluje: orgamzaee Velitelstvf sil podpory odpovedny praeovnfk (funkee, imeno a pffjmenf) vedecky praeovnfk Be. Josef SINDLEKA odpovedny praeovnfk (funkee, jmeno a pifjmenf) nacelnfk VOJ pplk. lng. Jiff STIRBA odpovedny praeovnfk (funkee, jmeno a pffjmenf) Nacelnfk oddelenf vystrojni sluzby pplk. lng, Zdenek SiR podpis ~ POdP~ZftkO ~ "N,. ~ ~S K. f.... ;..'...A\ R 1I L l;;... v 't~ l 8 J podpis - razftko datum 1O datum t :~ 2 - ' " datum : ~- '; "11...,,~, J /l1 a I '~ -V ~\ 1 " /,... /~ / 'Z 1 ;)/ Platnost TS-MOP ode dne schvaleni. Index Zmena Datum Provedl Index Zmena Datum Provedl a e b f e g d h

2 VOJENSKÉ ZAŘÍZENÍ 8521 BRNO 1. vydání Leden 2012 TECHNICKÁ SPECIFIKACE MATERIÁLU OSOBNÍHO POUŽITÍ PRO VÝROBU TS-MOP Karimatka 2008 KČM:

3 Číslo změny Přehled změn v TS-MOP Předmět změny TS-MOP Platnost od Strana číslo Změnu provedl, datum 3

4 OBSAH TS-MOP Schvalovací list Čelní list Přehled změn Obsah TS-MOP Názvosloví, použité zkratky a souvisící citované dokumenty Kapitola 1 VŠEOBECNÁ ČÁST Kapitola 2 URČENÍ PRODUKTU Kapitola 3 TECHNICKÝ POPIS Kapitola 4 DALŠÍ ÚDAJE Kapitola 5 POKYNY PRO SYSTÉM KONTROL A ZKOUŠENÍ Kapitola 6 POKYNY PRO POUŽÍVÁNÍ Kapitola 7 POKYNY PRO BALENÍ, SKLADOVÁNÍ A ZNAČENÍ Kapitola 8 POKYNY PRO EKOLOGICKOU LIKVIDACI Kapitola 9 SPECIFIKACE POUŽITÉHO MATERIÁLU Kapitola 10 TECHNICKÉ PARAMETRY POUŽITÉHO MATERIÁLU Kapitola 11 VELIKOSTNÍ SORTIMENT Kapitola 12 KONSTRUKČNÍ A KONTROLNÍ ROZMĚRY Kapitola 13 TECHNICKÝ NÁKRES, FOTOGRAFICKÉ VYOBRAZENÍ 4

5 Názvosloví, použité zkratky a souvisící citované dokumenty Názvosloví: Dodavatel Jakost Kontrola Odběratel Oprava Produkt Smlouva Udržovatelnost Zkouška Životnost Použité zkratky: ČSN KČM PE TS-MOP NCAGE NSN RN MO MPO MŽP osoba (fyzická i právnická), která vyrábí, dodává nebo jen navrhla produkt, a v případech stanovených nařízením vlády též osoba, která sestavuje, balí, zpracovává, nebo označuje produkt, za který odpovídá podle zákona č. 22/1997 Sb., a který hodlá uvést na trh pod svým jménem. stupeň splnění požadavků souborem inherentních znaků. ověřování shody měřením, pozorováním, zkoušením nebo srovnáváním významných charakteristik objektu. organizační celek rezortu Ministerstva obrany u kterého se bude produkt používat, nebo který je smlouvou určen k převzetí zboží, nebo organizační celek, v němž je zařazen zpracovatel TS-MOP. fyzický zásah prováděný za účelem obnovy požadované funkce nebo vzhledu produktu, který nevyhovuje požadavkům stanoveným v TS-MOP. platí definice uvedená v ČSN EN ISO 9000:2006, avšak pro účely těchto TS- MOP se jedná o výrobky, služby nebo materiály patřící do majetkového uskupení 2.1 (materiál osobního použití). obchodně závazkový vztah ve smyslu platného právního předpisu uzavřený mezi kupujícím a prodávajícím. schopnost objektu v daných podmínkách používání setrvat ve stavu nebo se vrátit do stavu, v němž může plnit požadovanou funkci, jestliže se údržba provádí v daných podmínkách a používají se stanovené postupy a prostředky. stanovení (hodnoty) jednoho nebo několika znaků podle určitého postupu. schopnost výrobku plnit požadovanou funkci v daných podmínkách používání a údržby do dosažení mezního stavu. Česká technická norma Katalogové číslo majetku polyethylen Technická specifikace materiálu osobního použití kód NATO přidělený výrobci a dodavateli skladové číslo NATO referenční číslo Ministerstvo obrany Ministerstvo průmyslu a obchodu Ministerstvo životního prostředí 5

6 Souvisící dokumenty Zákon č. 40/1964 Sb., Zákon č. 513/1991 Sb., Zákon č. 137/2006 Sb., Zákon č. 219/1999 Sb., Zákon č. 309/2000 Sb., Zákon č. 412/2005 Sb., Zákon č. 634/1992 Sb., Zákon č. 22/1997 Sb., Zákon č. 102/2001 Sb., Zákon č. 185/2001 Sb., Vyhláška MPO č. 92/1999 Sb., Vyhláška MPO č. 93/1999 Sb., Vyhláška MO č. 5/2001 Sb., občanský zákoník, ve znění pozdějších předpisů obchodní zákoník, ve znění pozdějších předpisů o veřejných zakázkách, ve znění pozdějších předpisů o ozbrojených silách České republiky, ve znění pozdějších předpisů. o obranné standardizaci, katalogizaci a státním ověřování jakosti výrobků a služeb určených k zajištění obrany státu a o změně živnostenského zákona, ve znění pozdějších předpisů o ochraně utajovaných informací a o bezpečnostní způsobilosti, ve znění pozdějších předpisů. o ochraně spotřebitele, ve znění pozdějších předpisů o technických požadavcích na výrobky a o změně a doplnění některých zákonů, ve znění pozdějších předpisů o obecné bezpečnosti výrobků a o změně některých zákonů, ve znění pozdějších předpisů o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů kterou se stanovuje způsob označování textilních výrobků údaji o složení materiálu, ve znění pozdějších předpisů kterou se stanovují postupy pro kvantitativní analýzu dvousložkových směsí textilních vláken, ve znění pozdějších předpisů kterou se stanoví náležitosti katalogizační doložky, vzory tiskopisů žádostí, oznámení a přehledů souvisejících s katalogizací a vzor osvědčení o způsobilosti zpracovávat návrh katalogizačních dat o výrobku Vyhláška MŽP č. 383/2001 Sb., o podrobnostech nakládání s odpady, ve znění pozdějších předpisů Odborné pokyny ředitele Sekce logistiky MO Technické specifikace materiálu osobního použití čj / ČSN EN ISO 9001 Systémy managementu kvality požadavky ČSN EN ISO 105-A 01 Textilie - Zkoušky stálobarevnosti - Část A 01: Všeobecné principy zkoušení. ČSN ISO 1000 Jednotky SI a doporučení pro užívání jejich násobků a pro používání některých dalších jednotek. ČSN Usně. Značení, balení, doprava a skladování usní. ČSN EN ISO 62 ( ) Plasty - Stanovení nasákavosti ve vodě 6

7 DIN ČSN EN ISO 845 ČSN EN ISO ČSN EN ISO 1798 ČSN EN ISO 8067 ČSN EN ČSN ČSN ČSN ČSN ČSN EN ISO 3758 ČSN ISO Stanovení odolnosti proti kapalinám (nasákavost) Lehčené plasty a pryže - Stanovení objemové hmotnosti Měkké lehčené polymerní materiály - Stanovení odporu proti stlačení - Část 1: Nízkohustotní materiály. Měkké lehčené polymerní materiály - Stanovení pevnosti v tahu a tažnosti. Měkké lehčené polymerní materiály - Stanovení odolnosti proti dalšímu trhání. Textilie Zjišťování fyziologických vlastností Měření tepelné odolnosti a odolnosti vůči vodním parám za stálých podmínek (zkouška pocení vyhřívanou destičkou) (ISO11092:1993). Zkoušky odolnosti ochranných prostředků. Technické požadavky a zkoušky. Zkoušení plastů a pryže. Stanovení stálosti vybarvení na denním světle. Skladování výrobků z plastů. Plasty. Plastové výrobky. Technické předpisy. Textilie - Symboly pro ošetřování. Statistické přejímky srovnáváním. Část 1: Přejímací plány AQL pro kontrolu každé dávky v sérii. ČSN EN ČSN EN ISO ČSN EN ISO 6330 ČSN EN ISO 5077 ČSN EN ISO ČSN EN ISO Textilie - Plošné textilie - Zjišťování plošné hmotnosti pomocí malých vzorků Textilie - Tahové vlastnosti plošných textilií Část 1: Zjišťování maximální síly a tažnosti při maximální síle pomocí metody Strip Textilie Postupy domácího praní a sušení pro zkoušení textilií Textilie Zjišťování změn rozměrů po praní a sušení Textilie Chemické čištění a doúpravy Část 1: Metoda pro zjišťování čistitelnosti textilií a oděvů Textilie Chemické čištění a doúpravy Část 2: Postupy pro tetrachlorethylen ČSN EN Textilie. Tkaniny. Konstrukce. Metody analýzy. Část 2: Stanovení dostavy (mod ISO :1984) ČSN EN ISO ČSN EN ISO 9237 ČSN EN ČSN EN ISO 105-D01 ČSN EN ISO 105-X12 ČSN EN ISO 105-E04 Textilie Zjišťování odolnosti plošných textilií v oděru metodou Martindale Část 2: Zjišťování poškození vzorku Textilie Zjišťování prodyšnosti plošných textilií Textilie Stanovené odolnosti proti pronikání vody zkouška tlakem vody ( idt ISO 811:1981) Textilie Zkoušky stálobarevnosti Část D01: Stálobarevnost v chemickém čištění Textilie Zkoušky stálobarevnosti Část X12: Stálobarevnost v otěru Textilie Zkoušky stálobarevnosti Část E04: Stálobarevnost v potu 7

8 ČSN EN ISO 105-E01 Textilie - Zkoušky stálobarevnosti Část E01: Stálobarevnost ve vodě ČSN EN ISO 105-B02 Textilie Zkoušky stálobarevnosti Část B02: Stálobarevnost na umělém světle: zkouška xenonovou výbojkou ČSN EN ISO 105-X11 Textilie Zkoušky stálobarevnosti Část X11: Stálobarevnost při žehlení ČSN EN ISO 105-C06 Textilie Zkoušky stálobarevnosti Část C06: Stálobarevnost v domácím a komerčním praní KAPITOLA 1 - VŠEOBECNÁ ČÁST 1.1 Technická specifikace materiálu osobního použití (TS-MOP) je dokumentem ve vlastnictví rezortu Ministerstva obrany, který vymezuje konstrukci, rozměry, požadované vlastnosti, velikosti a další jakostní znaky produktu. TS-MOP dále určuje podmínky pro výrobu, kontrolu, zkoušení, používání, údržbu, opravy, balení, přejímku, skladování, značení a likvidaci produktu. Je-li na výrobek vyžadováno státní ověřování jakosti ve smyslu zákona č. 309/2000 Sb., o obranné standardizaci, katalogizaci a státním ověřování jakosti výrobků a služeb určených k zajištění obrany státu a o změně živnostenského zákona, je TS-MOP, společně s dokumentací dodávanou dodavatelem v souladu se zadávací dokumentací veřejné zakázky a kupní smlouvou, dokumentací výrobku ve smyslu 20, odst. 3 tohoto zákona. KAPITOLA 2 - URČENÍ PRODUKTU 2.1 KARIMATKA 2008 (dále jen karimatka) slouží jako izolační podložka pod spací pytel k ochraně před chladem. Prostředek určený k zabezpečení dostatečné tepelné izolace, schopný eliminovat nerovnosti terénu, umožňující krátkodobý odpočinek a spánek v terénu při výcviku a bojové činnosti. KAPITOLA 3 - TECHNICKÝ POPIS 3.1 Karimatka je plošný pěnový materiál uvnitř vyztužený syntetickou textilní sítí. Povrch pěnové hmoty je z důvodu zamezení průniku vody strukturizovaný, boční stěny po obvodu zataveny. Po rozložení má tvar obdélníka o rozměrech 1950 x 600 x 4 mm. Z důvodu snadné skládatelnosti je pomocí vlisovaných podélných a příčných lamel pěnový sendvič v daných místech ohebný, ztenčený. Tato místa jsou určena pro ohýbání při skládání celá plocha karimatky je tímto způsobem rozdělena na 10 obdélníků viz fotografické zobrazení + nákres. Rohy karimatky jsou zaoblené. Pro snadnou skladovatelnost a manipulaci jsou součástí karimatky dvě zatavená (zalisovaná) plastová oka a dvě ploché pruženky, které jsou oky provlečeny, konce překryty a fixovány v pryžovém průvleku. Tyto fixační doplňkové dílce (plastová oka) jsou umístěny vždy po jednom na opačném konci protilehlé strany karimatky. Pruženka má celkovou hotovou délku (obvod) 660 mm, v rozsahu dalších mm je překryta a potažena pryžovou fixační páskou. Rozměr složené karimatky: rozměr 390x300x35 mm. Hmotnost: g Rozsah teplot pro použití: -40 C až +95 C. 8

9 3.2 Kvalita provedení další požadavky - materiál karimatky nesmí na svém povrchu vykazovat praskliny, včetně jejich náznaku, - povrchové vrstvy materiálu nesmí vykazovat lepivost, - plastová přezka se nesmí uvolňovat od pěnového materiálu, - konce provlečené pruženky musí být pevně fixovány pryžovým obalem, aby nedošlo k rozpojení, - ke spojení konců pruženek nesmí být použity žádné ostré součásti nebo součásti málo odolné vůči rázu (možnost prasknutí). 3.3 Základní konstrukční rozměry - celková délka 1950 mm - ½ šířky 300 mm - délka obdélníka 390 mm - umístění plastového oka (střed) od spodního (horního) okraje 70 mm - vzdálenost plastového oka (střed) od bočního okraje 50 mm. Tloušťka karimatky: 4 ±0,5 mm 3.4 Střih a výrobní postup Pěnový polyetylén se formátuje spec. řezákem, ohybové drážky se tepelně tvarují. Provlékací plastová oka se spojují lisem, označení je lisované do povrchu karimatky. Pruženky se řežou, zatavují, spojují svárem a překrývají smršťovací fólií. KAPITOLA 4 - DALŠÍ ÚDAJE 4.1 Seznam položek Seznam položek P.č. KČM NSN Název RN NCAGE Karimatka 2008 TS-MOP I./1 9S14G Položky výrobku, určené k zabezpečení životního cyklu NEVYUŽITO 4.2 Kompletační seznam P.č. KČM Název Množství TS MOP Karimatka TS-MOP KAPITOLA 5 - POKYNY PRO SYSTÉM KONTROL A ZKOUŠENÍ 5.1 Výrobce musí mít v rámci svého systému managementu jakosti zaveden proces monitorování a měření, který musí být v souladu s normou ČSN EN ISO Tento proces musí být dokumentován včetně metodik pro monitorování a měření jednotlivých parametrů v průběhu výroby a při výstupní kontrole. Výrobce musí být schopen doložit splnění parametrů výrobku uvedených v kapitolách 3 a 9 až 13 této TS-MOP. 9

10 KAPITOLA 6 - POKYNY PRO POUŽÍVÁNÍ 6.1 Ukazatele udržovatelnosti jednotlivých výrobků jsou uvedeny na přiloženém návodu na používání a údržbu u každé karimatky viz.obrazová příloha č KAPITOLA 7 - POKYNY PRO BALENÍ, SKLADOVÁNÍ A ZNAČENÍ 7.1 Balení - Každá karimatka je ve složeném stavu balena do ochranné fólie. Rozměr 390 x 300 x 55 ±5 mm. Každý kus je označen etiketou s údaji: dodavatel, název výrobku, rok výroby, vojenský znak zkřížené meče, čárový kód, návod na použití a údržbu. Karimatky jsou vloženy po 10 ks do lepenkové krabice o rozměru 590 x 390 x 310 ±5 mm, která je označena údaji: název výrobku, množství, výrobce, rok výroby, čárový kód. 7.2 Skladování - Výrobky musí být uskladněny v suchých, čistých a uzavřených skladovacích prostorách minimálně 1 m od topných těles a bez přímého vlivu slunečních paprsků, při teplotě 0 C až 30 C a relativní vlhkosti maximálně 70 %. Sklady musí být zabezpečeny proti hmyzu a drobným hlodavcům. Doba skladovatelnosti je 10 let. 7.3 Značení Karimatka je označena plastickým nápisem v horní části. Značení obsahuje tyto údaje: - Název výrobku (lze uvést zkrácený název). - Výrobce - Materiálové složení v plném znění (viz. Vyhláška MPO č. 92/1999 Sb.) - Symboly pro ošetřování dle ČSN EN ISO 3758 ( ) ŠAMPONOVAT - Datum výroby ve tvaru mm/rrrr (měsíc/rok, například 09/2009). - Vojenský znak zkřížené meče. Značení na karimatce musí být čitelné po dobu životnosti, velikost písma min. 3 mm. KAPITOLA 8 - POKYNY PRO EKOLOGICKOU LIKVIDACI 8.1 Likvidace výrobků se provádí v souladu se zákonem č.185/2001 Sb., o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů a v souladu s příslušnými prováděcími předpisy v platném znění. 10

11 KAPITOLA 9 - SPECIFIKACE POUŽITÉHO MATERIÁLU 9.1 Základní materiál Pěnová hmota síťovaný polyetylen (LDPE), - povrchová úprava: strukturovaná krycí vrstva odolná proti průniku vody, zaslepení kapilár, - tmavě šedá, příp. černá nebo khaki, matné provedení. Přísady pěnové hmoty: - Nadouvadla, - síťující činidla, - barvící pigmenty. Pěnová hmota nesmí obsahovat: - halogeny, - ftaláty, - korozní nebo nebezpečné materiály, - těžké kovy. Výztužný textilní materiál pěnové hmoty (vnitřní výztuž) - čtvercová síť syntetických vláken (vlákna typu lýka) zatavená do fólie (např. PE fólie), - aplikace uprostřed pěnové hmoty v celé ploše karimatky pro zabezpečení delší doby životnosti a odolnosti proti průrazu a trhání. 9.2 Ostatní materiály Pruženka prádlová plochá pruženka, šířka 15 mm, tloušťka 2 mm, barva černá - hotová délka pruženky 660 mm, překrytí konců v rozsahu 40 mm. Provlékací oka plastová, barva černá, - vnější průměr plastového oka 30 mm - vnitřní průměr plastového oka 10 mm KAPITOLA 10 - TECHNICKÉ PARAMETRY POUŽITÉHO MATERIÁLU 10.1 Tabulka č. 1 Parametry základních materiálů Parametr Požadovaná hodnota Zkušební norma Nízkohustotní polyetylen Hustota 90 ±3 kg/m 3 ČSN EN ISO 845 Pevnost v tahu - podél - napříč min. 0,9 MPa min. 0,7 MPa 11 ČSN EN ISO 1798 Pěnová hmota + výztužná síť, sendvič materiálů Hustota 140 ±20 kg/m 3 ČSN EN ISO 845 Pevnost v tahu - podél min. 1,5 MPa ČSN EN ISO 1798

12 Parametr Požadovaná hodnota Zkušební norma - napříč Tažnost min. 3/3 % ČSN EN ISO 1798 Odolnost proti dalšímu trhání - podél min. 8,2/5,0 N/mm ČSN EN ISO napříč Nasákavost 1. den max. 7 % DIN den max. 22 % Tepelná odolnost Rct 0,098 m 2.K.W -1 ČSN EN Odolnost proti průrazu (strana A/strana B) - původní stav při 20 C - při 20 C Bez poškození Odpor proti stlačení - stlačení 25 % - stlačení 50 % - stlačení 60 % min. 55 kpa min. 160 kpa min. 250 kpa 10.2 Tabulka č. 2 Parametry dalších materiálů ČSN (modifikace) ČSN EN ISO Parametr Požadovaná hodnota Zkušební norma Síťovaný polyetylen + výztužná mřížka Celková tloušťka 4,0 ±0,5 mm ČSN EN ISO 2589 Hustota 140 ±20 kg/m 3 ČSN EN ISO 845 Pevnost v tahu - podél min. 1,5 MPa ČSN EN ISO napříč Odolnost proti dalšímu trhání ČSN EN ISO podél min. 8,2/5,0 N/mm - napříč Nasákavost 1. den 7. den max. 7 % max. 22 % DIN Tepelná propustnost Rct -1 max. 10,5 W/ m 2.K. ČSN EN Odolnost proti průrazu(strana A/strana B) - při 20 C - při -20 C Bez poškození. Odpor proti stlačení - stlačení 25 % - stlačení 50 % min. 55 kpa min. 160 kpa ČSN (výjimka modifikace normy) ČSN EN ISO KAPITOLA 11 - VELIKOSTNÍ SORTIMENT Počet velikosti: jedna. Veškeré rozměry uváděné v kapitolách 12 a 13 jsou v milimetrech. 12

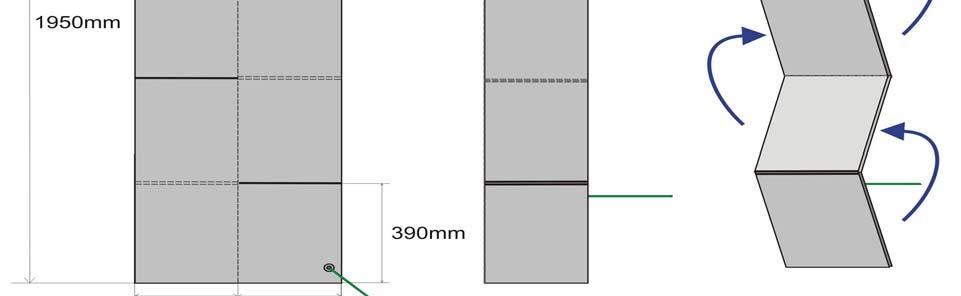

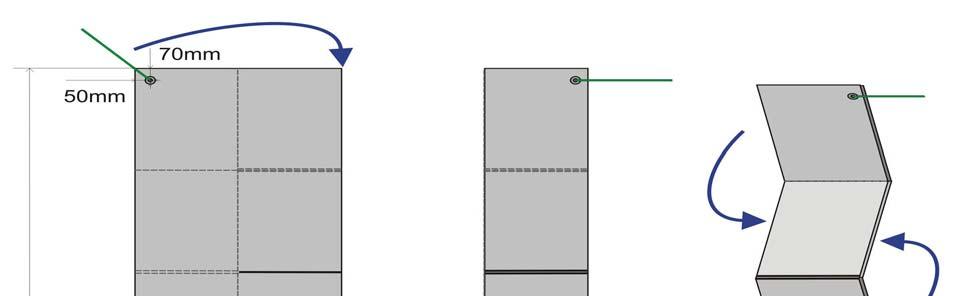

13 KAPITOLA 12 KONSTRUKČNÍ A KONTROLNÍ ROZMĚRY a - celková délka 1950 mm b - ½ šířky 300 mm c - délka obdélníka 390 mm d - umístění plastového oka (střed) od spodního (horního) okraje 70 mm e - vzdálenost plastového oka (střed) od bočního okraje 50 mm 13

14 A - základní materiál, pěnová hmota B - plastové oko C - lamely (sváry) pro snadné skládání Tloušťka karimatky: 4 ±0,5 mm Tolerance rozměrů a,b,c,d,e ±5 mm KAPITOLA 13 - TECHNICKÝ NÁKRES, FOTOGRAFICKÉ VYOBRAZENÍ Karimatka 2008, šíře 600 mm, délka 1950 mm, tloušťka 4 mm (obr. A, B), skládaná na 5 dílů do formátu 390 x 300 x 55 mm (obr. C). Po složení je fixována pásky z gumové pruženky, které mohou sloužit zároveň jako úchyt k dalšímu zavazadlu (batoh ap.) (obr. D a E). 14

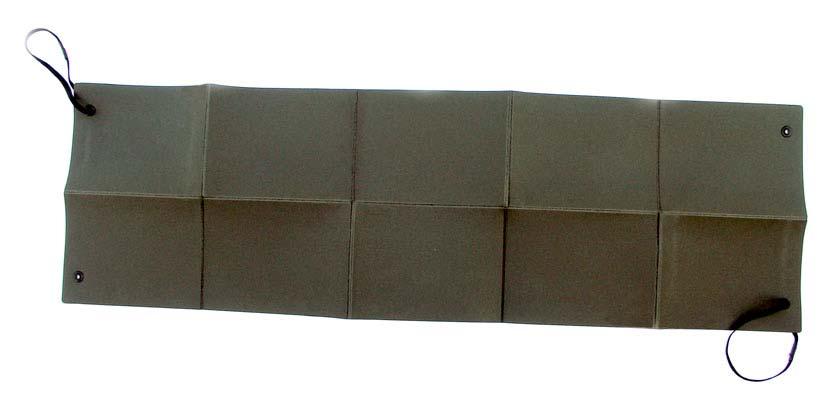

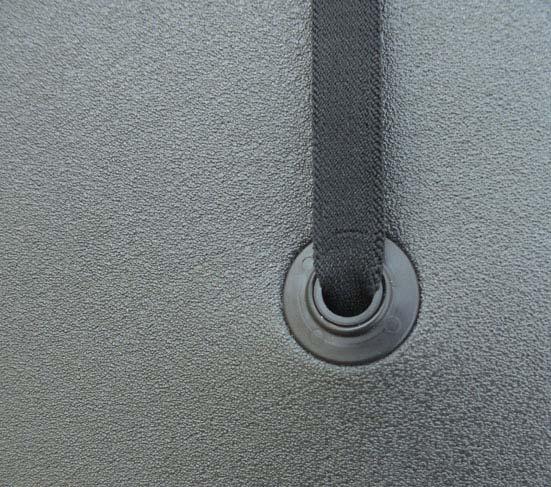

15 13.1 Karimatka - rozložený stav 13.2 Karimatka, složený stav 13.3 Detail průvleku pruženky 15

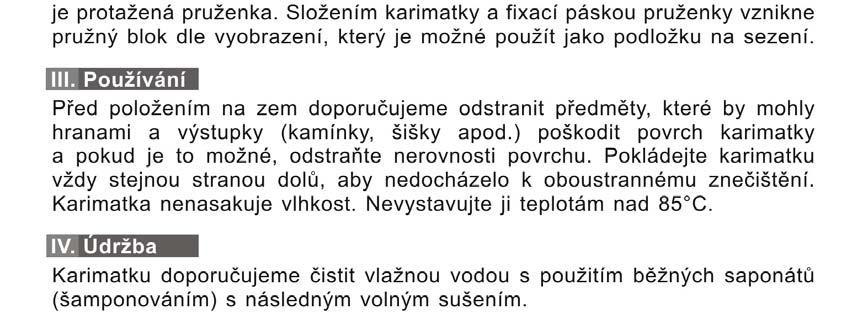

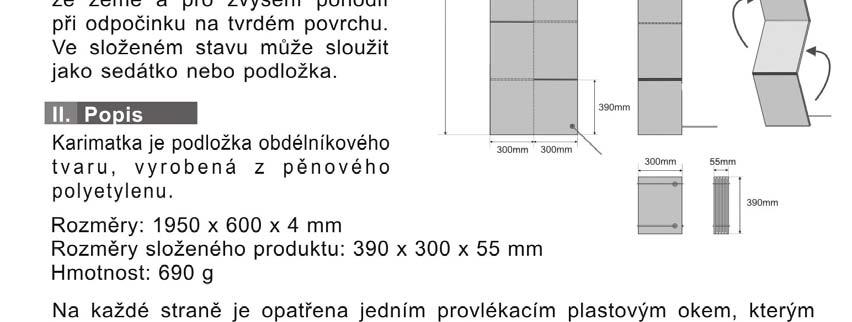

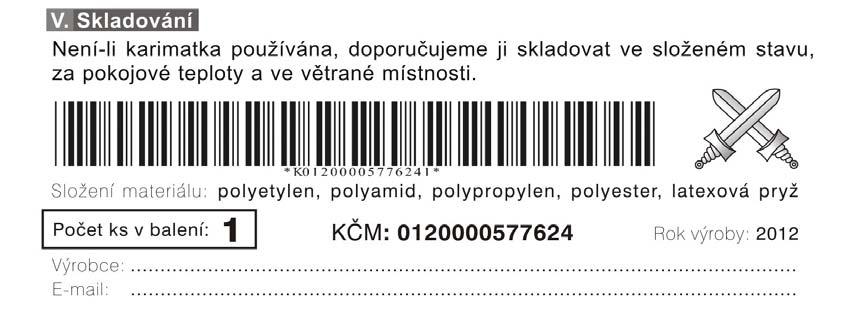

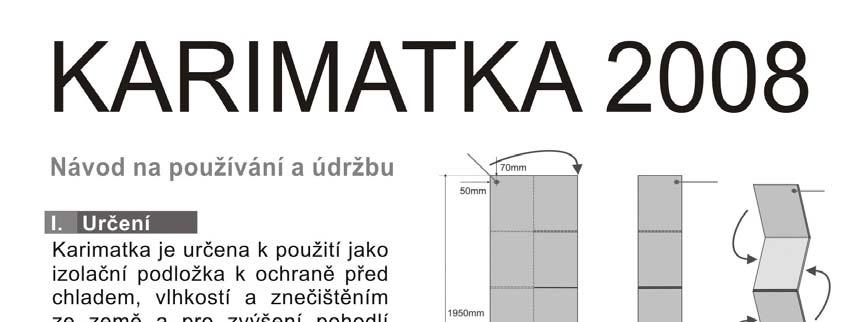

16 13.4 Návod na použití a údržbu 16
