2 VOJENSKÉ ZAŘÍZENÍ 8521 BRNO 1. vydání Únor 2012 TECHNICKÁ SPECIFIKACE MATERIÁLU OSOBNÍHO POUŽITÍ PRO VÝROBU TS-MOP KČM:

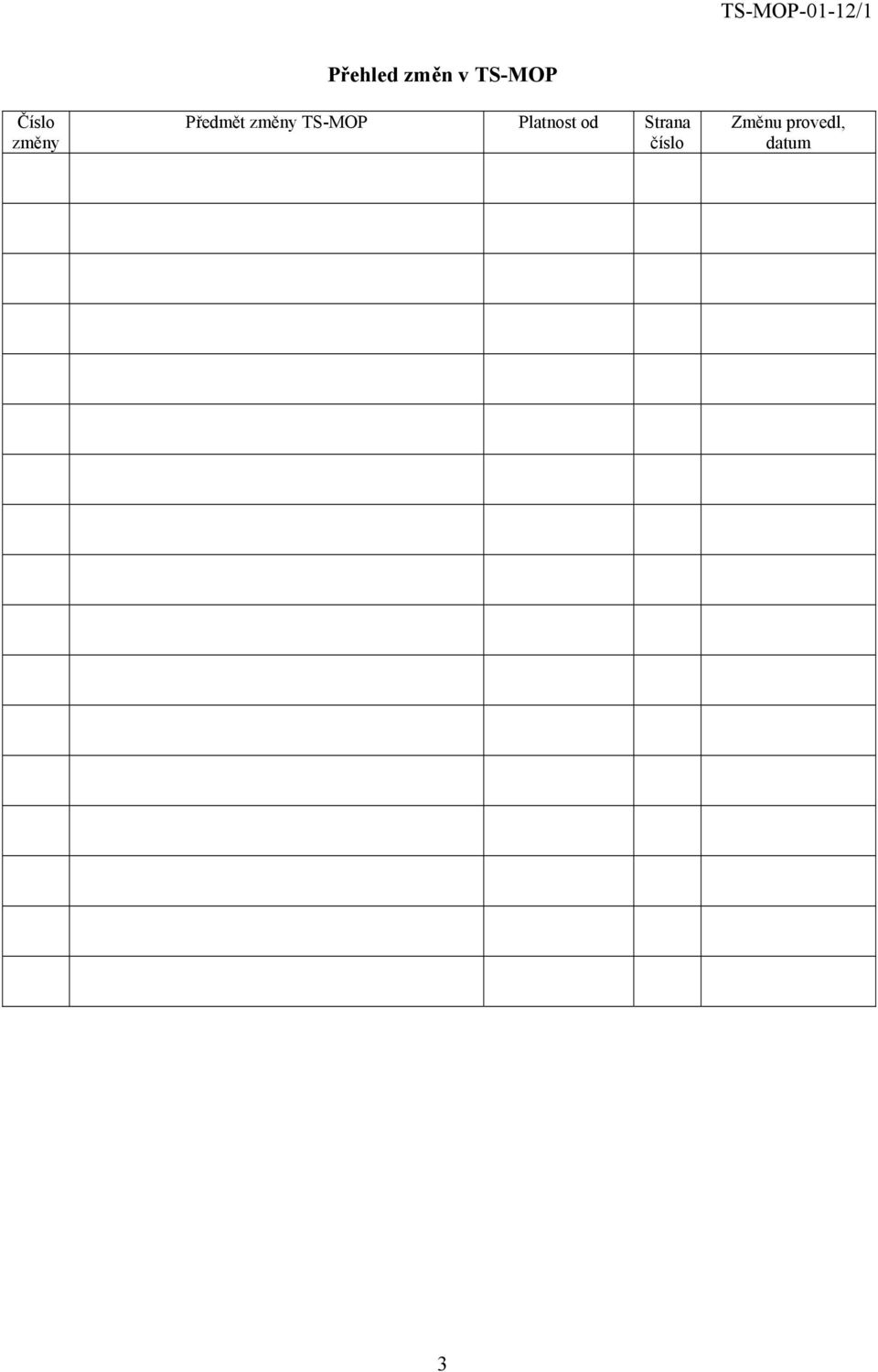

3 Číslo změny Přehled změn v TS-MOP Předmět změny TS-MOP Platnost od Strana číslo Změnu provedl, datum 3

4 OBSAH TS-MOP Schvalovací list Čelní list Přehled změn Obsah TS-MOP Názvosloví, použité zkratky a souvisící citované dokumenty Kapitola 1 VŠEOBECNÁ ČÁST Kapitola 2 URČENÍ PRODUKTU Kapitola 3 TECHNICKÝ POPIS Kapitola 4 DALŠÍ ÚDAJE Kapitola 5 POKYNY PRO SYSTÉM KONTROL A ZKOUŠENÍ Kapitola 6 POKYNY PRO POUŽÍVÁNÍ Kapitola 7 POKYNY PRO BALENÍ, SKLADOVÁNÍ A ZNAČENÍ Kapitola 8 POKYNY PRO EKOLOGICKOU LIKVIDACI Kapitola 9 SPECIFIKACE POUŽITÉHO MATERIÁLU Kapitola 10 TECHNICKÉ PARAMETRY POUŽITÉHO MATERIÁLU Kapitola 11 VELIKOSTNÍ SORTIMENT Kapitola 12 KONSTRUKČNÍ A KONTROLNÍ ROZMĚRY Kapitola 13 TECHNICKÝ NÁKRES, FOTOGRAFICKÉ VYOBRAZENÍ 4

5 Názvosloví, použité zkratky a souvisící citované dokumenty Názvosloví: Dodavatel Jakost Kontrola Odběratel Oprava Produkt Smlouva Udržovatelnost Zkouška Životnost Pár Použité zkratky: ČSN KČM TS-MOP NCAGE NSN RN osoba (fyzická i právnická), která vyrábí, dodává nebo jen navrhla produkt, a v případech stanovených nařízením vlády též osoba, která sestavuje, balí, zpracovává, nebo označuje produkt, za který odpovídá podle zákona č. 22/1997 Sb., a který hodlá uvést na trh pod svým jménem. stupeň splnění požadavků souborem inherentních znaků. ověřování shody měřením, pozorováním, zkoušením nebo srovnáváním významných charakteristik objektu. organizační celek rezortu Ministerstva obrany u kterého se bude produkt používat, nebo který je smlouvou určen k převzetí zboží, nebo organizační celek, v němž je zařazen zpracovatel TS-MOP. fyzický zásah prováděný za účelem obnovy požadované funkce nebo vzhledu produktu, který nevyhovuje požadavkům stanoveným v TS-MOP. platí definice uvedená v ČSN EN ISO 9000:2006, avšak pro účely těchto TS- MOP se jedná o výrobky, služby nebo materiály patřící do majetkového uskupení 2.1 (materiál osobního použití). obchodně závazkový vztah ve smyslu platného právního předpisu uzavřený mezi kupujícím a prodávajícím. schopnost objektu v daných podmínkách používání setrvat ve stavu nebo se vrátit do stavu, v němž může plnit požadovanou funkci, jestliže se údržba provádí v daných podmínkách a používají se stanovené postupy a prostředky. stanovení (hodnoty) jednoho nebo několika znaků podle určitého postupu. schopnost výrobku plnit požadovanou funkci v daných podmínkách používání a údržby do dosažení mezního stavu. označení jednotky množství výrobku (pár obsahuje 2 ks tzv. půlpáry obuvi stejného provedení a velikosti; které jsou spolu sepnuty a tvoří jednu manipulační jednotku). Česká technická norma Katalogové číslo majetku Technická specifikace materiálu osobního použití kód NATO přidělený výrobci a dodavateli skladové číslo NATO referenční číslo 5

6 Souvisící dokumenty Zákon č. 40/1964 Sb., Zákon č. 513/1991 Sb., Zákon č. 137/2006 Sb., Zákon č. 219/1999 Sb., Zákon č. 309/2000 Sb., občanský zákoník, ve znění pozdějších předpisů obchodní zákoník, ve znění pozdějších předpisů o veřejných zakázkách, ve znění pozdějších předpisů o ozbrojených silách České republiky, ve znění pozdějších předpisů. o obranné standardizaci, katalogizaci a státním ověřování jakosti výrobků a služeb určených k zajištění obrany státu a o změně živnostenského zákona, ve znění pozdějších předpisů Zákon č. 412/2005 Sb., o ochraně utajovaných informací a o bezpečnostní způsobilosti, ve znění pozdějších předpisů. Zákon č. 634/1992 Sb., o ochraně spotřebitele, ve znění pozdějších předpisů Zákon č. 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů, ve znění pozdějších předpisů Zákon č. 102/2001 Sb., Zákon č. 185/2001 Sb., Vyhláška MPO č. 92/1999 Sb., Vyhláška MPO č. 93/1999 Sb., Vyhláška MO č. 5/2001 Sb., o obecné bezpečnosti výrobků a o změně některých zákonů, ve znění pozdějších předpisů o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů kterou se stanovuje způsob označování textilních výrobků údaji o složení materiálu, ve znění pozdějších předpisů kterou se stanovují postupy pro kvantitativní analýzu dvousložkových směsí textilních vláken, ve znění pozdějších předpisů kterou se stanoví náležitosti katalogizační doložky, vzory tiskopisů žádostí, oznámení a přehledů souvisejících s katalogizací a vzor osvědčení o způsobilosti zpracovávat návrh katalogizačních dat o výrobku Vyhláška MŽP č. 383/2001 Sb., o podrobnostech nakládání s odpady, ve znění pozdějších předpisů Odborné pokyny ředitele Sekce logistiky MO Technické specifikace materiálu osobního použití čj / ČSN EN ISO 3376 ČSN EN ISO 4048 ČSN EN ISO ČSN EN Usně Fyzikální a mechanické zkoušky Stanovení pevnosti v tahu a prodloužení. Usně Chemické zkoušky Stanovení látek extrahovatelných v dichlormethanu. Usně Zkoušení stálobarevnosti Stálobarevnost při stírání. Textilie - Plošné textilie - Zjišťování plošné hmotnosti pomocí malých vzorků. 6

7 ČSN EN ISO Textilie Zjišťování odolnosti plošných textilií v oděru metodou Martindale Část 2: Zjišťování poškození vzorku. ČSN EN ISO Osobní ochranné prostředky Metody zkoušení obuvi. ČSN EN ISO Usně Fyzikální a mechanické zkoušky Stanovení pevnosti v dalším trhání Část 2: Oboustranné trhání (roztržení štěrbiny). ČSN Zkoušení usní. Stanovení kysličníku chromitého v usních. ČSN EN ISO 5402 Usně - Fyzikální a mechanické zkoušky Stanovení ohybové odolnosti flexometrickou metodou. ČSN ,metoda B Pryž. Stanovení hustoty. ČSN EN ISO 868 Plasty a ebonit Stanovení tvrdosti vtlačováním hrotu tvrdoměru (tvrdost Shore). ČSN ISO 37 Pryž, vulkanizovaný nebo termoplastický elastomer Stanovení tahových vlastností. ČSN Obuv - Požadavky a metody zkoušení. ČSN Obuv přijatelné odchylky ČSN EN Obuv Zkoušení napínacích a podšívkových stélek Absorpce a desorpce vody. ČSN Šijacie nite. Společné ustanovenia. ČSN Skúšanie obuvi. Kondicionovanie obuvi. ČSN EN ISO 13287/režim C Osobní ochranné prostředky Obuv. Metoda zkoušení odolnosti proti uklouznutí. ČSN EN ISO 4045 Usně Chemické zkoušky Stanovení ph. ČSN Pryž. Stanovení odolnosti proti odírání na přístroji s otáčivým bubnem. ISO 2023 Rubber footwear Lined industrial vulcanized rubber boots- Specification. Gumová obuv. Obuv z vulkanizovaného kaučuku s podšívkou pro průmyslové použití. ČSN EN ISO 9001 Systémy managementu kvality Požadavky. ČSN EN ISO 2589 Usně Fyzikální a mechanické zkoušky Stanovení tloušťky. ČSN EN ISO Textilie - Tahové vlastnosti plošných textilií Část 1: Zjišťování maximální síly a tažnosti při maximální síle pomocí metody Strip. ČSN Zkoušení elektrostatických vlastností materiálů a výrobků ČSN EN ISO Textilie povrstvené pryží nebo plasty - Stanovení vlastností jednotek balení - Část 2: Zjišťování celkové plošné hmotnosti, plošné hmotnosti povrstvení a plošné hmotnosti základní textilie. ČSN EN ISO 5084 Textilie Zjišťování tloušťky textilií a textilních výrobků 7

8 KAPITOLA 1 - VŠEOBECNÁ ČÁST 1.1 Technická specifikace materiálu osobního použití (TS-MOP) je dokumentem ve vlastnictví rezortu Ministerstva obrany, který vymezuje konstrukci, rozměry, požadované vlastnosti, velikosti a další jakostní znaky produktu. TS-MOP dále určuje podmínky pro výrobu, kontrolu, zkoušení, používání, údržbu, opravy, balení, přejímku, skladování, značení a likvidaci produktu. Je-li na výrobek vyžadováno státní ověřování jakosti ve smyslu zákona č. 309/2000 Sb., o obranné standardizaci, katalogizaci a státním ověřování jakosti výrobků a služeb určených k zajištění obrany státu a o změně živnostenského zákona, je TS-MOP, společně s dokumentací dodávanou dodavatelem v souladu se zadávací dokumentací veřejné zakázky a kupní smlouvou, dokumentací výrobku ve smyslu 20, odst. 3 tohoto zákona. KAPITOLA 2 - URČENÍ PRODUKTU 2.1 (dále jen boty, obuv) je obuv určená pro činnost v teplých klimatických podmínkách. Účelem obuvi je ochrana nohou před vnějším prostředím, zabezpečení mobilnosti a akceschopnosti v terénu i na služební technice. KAPITOLA 3 - TECHNICKÝ POPIS 3.1 Konstrukční provedení Provedení svršku obuvi Obuv je poloholeňová, derbového střihu. Obuv se v nártu uzavírá šněrováním, k uzavírání obuvi jsou použity kroužky (4 páry / pár obuvi, rozteč mezi sebou 25 mm) a vázací poutka (10 párů / pár obuvi, rozteč mezi sebou 30 mm, vzdálenost 1. poutka od horního okraje 17 mm). Obuvnické kroužky jsou umístěny uprostřed vrchových podkroužků, vázací poutka ve vzdálenosti 7 mm od vnitřního okraje podkroužku (měřeno uprostřed nýtu). Svršek je vyroben ze dvou základních materiálů nárt a zadní díly z přírodní usně, holeňová část a jazyk z textilního materiálu (tyto dílce jsou dvojité, tvoří podšívku). Kotníková část, horní obvod a patní šev jsou zpevněny popruhem. Popruhy jsou v kotníkové části aplikovány 2 vedle sebe, po krajích jsou přišité 1-ním řádkem šití. Horní popruh je umístěn 90 mm pod horním okrajem (všití do vrchových podkroužků), směřuje do paty. Je ukončen v místě paty. V těsné blízkosti pod ním je umístěn a všit popruh druhý. Jazyk je kapsový. Horní okraj jazyka je olemovaný a obšitý textilní podšívkou 1-ním řádkem šití. K textilnímu jazyku jsou po stranách přišity 1-ním řádkem šití podšívkové podkroužky. Šířka horního okraje jazyka je 250 mm, měřeno od šití po šití s podšívkovými podkroužky. Jazyk je s nártem sešit 2-mi řádky šití, nártová část do oblouku. Šířka vrchových podkroužků 30 mm. Zadní díly jsou sešity klikatým stehem. Přes spoj zadních dílů je našit textilní popruh. Popruh v patní části přechází v poutko pro snadné obouvání (1/2 délka poutka 65 mm). Textilní límeček je našitý přes horní okraj zadního dílu. Vrchové podkroužky jsou našity k zadním dílům 2-mi řádky šití. Vrchová patička je našita na zadní dílce 2x2-mi řádky. Spojení zadních dílů s nártem je provedeno 4-mi řádky šití včetně šití závorky Polstrování, podšívkování obuvi Obuv je zpevněna podšívkou v patě (podšívková usňová patička) a v nártu netkanou textilií. Základní vrchový textilní materiál je dvojitý, má funkci současně podšívky. 8

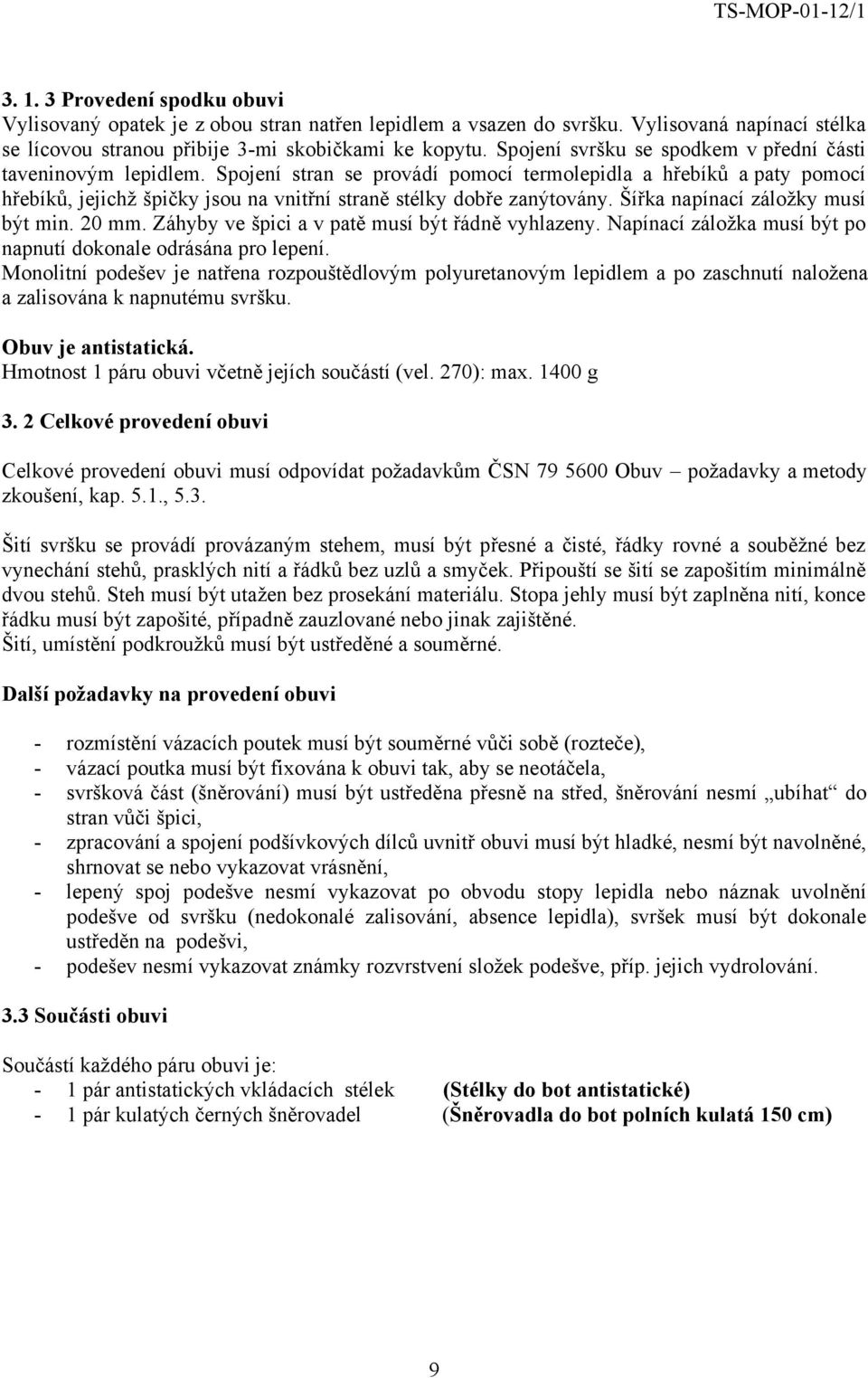

9 Provedení spodku obuvi Vylisovaný opatek je z obou stran natřen lepidlem a vsazen do svršku. Vylisovaná napínací stélka se lícovou stranou přibije 3-mi skobičkami ke kopytu. Spojení svršku se spodkem v přední části taveninovým lepidlem. Spojení stran se provádí pomocí termolepidla a hřebíků a paty pomocí hřebíků, jejichž špičky jsou na vnitřní straně stélky dobře zanýtovány. Šířka napínací záložky musí být min. 20 mm. Záhyby ve špici a v patě musí být řádně vyhlazeny. Napínací záložka musí být po napnutí dokonale odrásána pro lepení. Monolitní podešev je natřena rozpouštědlovým polyuretanovým lepidlem a po zaschnutí naložena a zalisována k napnutému svršku. Obuv je antistatická. Hmotnost 1 páru obuvi včetně jejích součástí (vel. 270): max g 3. 2 Celkové provedení obuvi Celkové provedení obuvi musí odpovídat požadavkům ČSN Obuv požadavky a metody zkoušení, kap. 5.1., 5.3. Šití svršku se provádí provázaným stehem, musí být přesné a čisté, řádky rovné a souběžné bez vynechání stehů, prasklých nití a řádků bez uzlů a smyček. Připouští se šití se zapošitím minimálně dvou stehů. Steh musí být utažen bez prosekání materiálu. Stopa jehly musí být zaplněna nití, konce řádku musí být zapošité, případně zauzlované nebo jinak zajištěné. Šití, umístění podkroužků musí být ustředěné a souměrné. Další požadavky na provedení obuvi - rozmístění vázacích poutek musí být souměrné vůči sobě (rozteče), - vázací poutka musí být fixována k obuvi tak, aby se neotáčela, - svršková část (šněrování) musí být ustředěna přesně na střed, šněrování nesmí ubíhat do stran vůči špici, - zpracování a spojení podšívkových dílců uvnitř obuvi musí být hladké, nesmí být navolněné, shrnovat se nebo vykazovat vrásnění, - lepený spoj podešve nesmí vykazovat po obvodu stopy lepidla nebo náznak uvolnění podešve od svršku (nedokonalé zalisování, absence lepidla), svršek musí být dokonale ustředěn na podešvi, - podešev nesmí vykazovat známky rozvrstvení složek podešve, příp. jejich vydrolování. 3.3 Součásti obuvi Součástí každého páru obuvi je: - 1 pár antistatických vkládacích stélek (Stélky do bot antistatické) - 1 pár kulatých černých šněrovadel (Šněrovadla do bot polních kulatá 150 cm) 9

10 KAPITOLA 4 - DALŠÍ ÚDAJE 4.1 Seznam položek Seznam položek P.č. KČM NSN Název RN NCAGE TS-MOP I./1 9S14G 2 22,5/215 TS-MOP I./2 22,5/215 9S14G 3 23/220 TS-MOP I./3 23/220 9S14G 4 23,5/225 TS-MOP I./4 23,5/225 9S14G TS-MOP I./ /230 24/230 9S14G TS-MOP I./6 6 24,5/235 24,5/235 9S14G TS-MOP I./ /240 25/240 9S14G TS-MOP I./8 8 25,5/245 25,5/245 9S14G TS-MOP I./ /250 26/250 9S14G ,5/255 TS-MOP I./10 26,5/255 9S14G /260 TS-MOP I./11 27/260 9S14G ,5/265 TS-MOP I./12 27,5/265 9S14G /270 TS-MOP I./13 28/270 9S14G ,5/275 TS-MOP I./14 28,5/275 9S14G /280 TS-MOP I./15 29/280 9S14G ,5/285 TS-MOP I./16 29,5/285 9S14G /290 TS-MOP I./17 30/290 9S14G ,5/295 TS-MOP I./18 30,5/295 9S14G /300 TS-MOP I./19 31/300 9S14G /310 TS-MOP I./20 32/310 9S14G /320 TS-MOP I./21 33/320 9S14G TS-MOP I./ /330 34/330 9S14G 23 35/340 TS-MOP I./23 35/340 9S14G Stélky do bot antistatické TS-MOP I./24 9S14G 25 Stélky do bot antistatické 22,5/215 TS-MOP I./25 22,5/215 9S14G 10

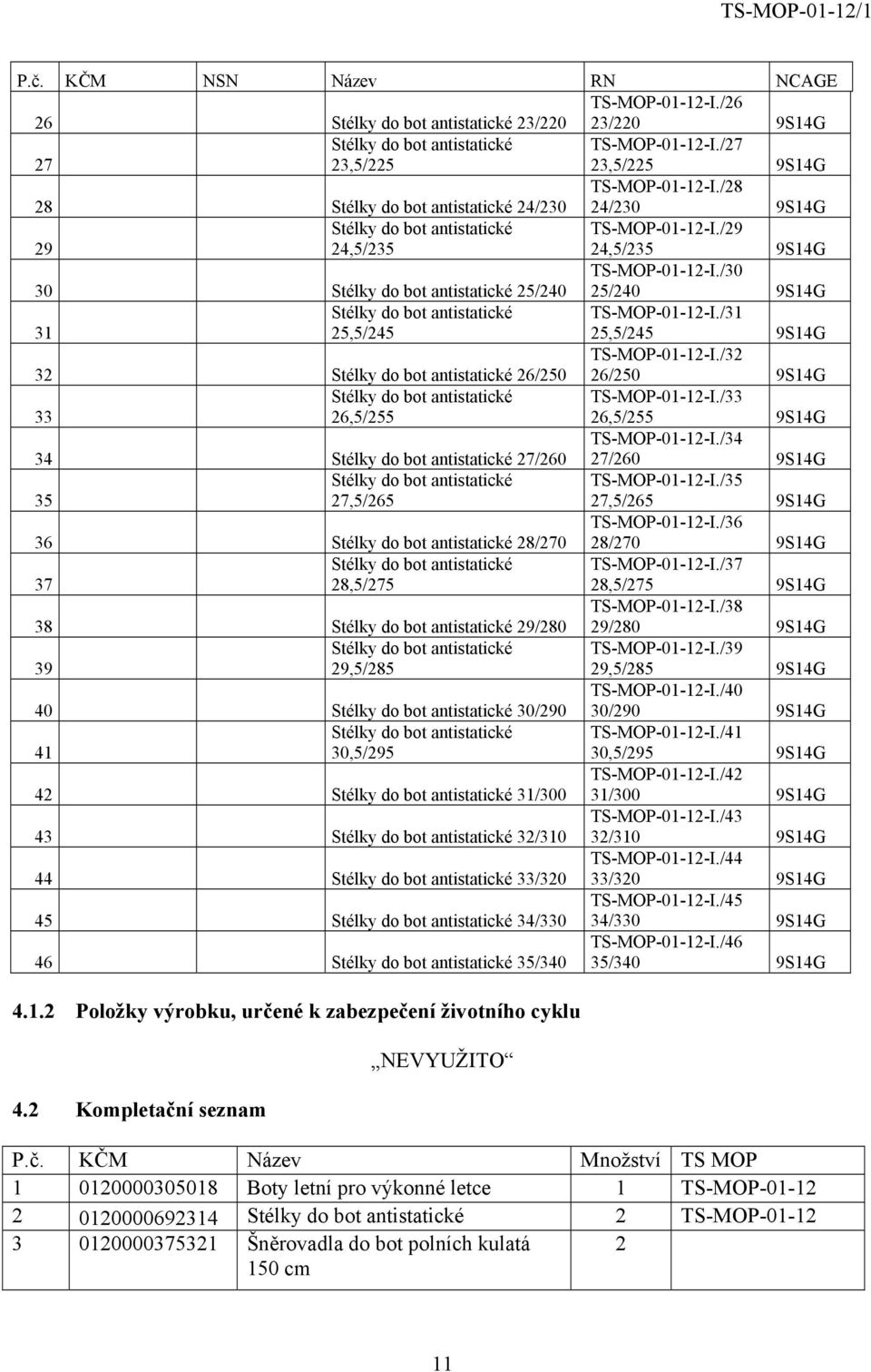

11 P.č. KČM NSN Název RN NCAGE 26 Stélky do bot antistatické 23/220 TS-MOP I./26 23/220 9S14G 27 Stélky do bot antistatické 23,5/225 TS-MOP I./27 23,5/225 9S14G 28 Stélky do bot antistatické 24/230 TS-MOP I./28 24/230 9S14G 29 Stélky do bot antistatické 24,5/235 TS-MOP I./29 24,5/235 9S14G 30 Stélky do bot antistatické 25/240 TS-MOP I./30 25/240 9S14G 31 Stélky do bot antistatické 25,5/245 TS-MOP I./31 25,5/245 9S14G 32 Stélky do bot antistatické 26/250 TS-MOP I./32 26/250 9S14G 33 Stélky do bot antistatické 26,5/255 TS-MOP I./33 26,5/255 9S14G 34 Stélky do bot antistatické 27/260 TS-MOP I./34 27/260 9S14G 35 Stélky do bot antistatické 27,5/265 TS-MOP I./35 27,5/265 9S14G 36 Stélky do bot antistatické 28/270 TS-MOP I./36 28/270 9S14G 37 Stélky do bot antistatické 28,5/275 TS-MOP I./37 28,5/275 9S14G 38 Stélky do bot antistatické 29/280 TS-MOP I./38 29/280 9S14G 39 Stélky do bot antistatické 29,5/285 TS-MOP I./39 29,5/285 9S14G 40 Stélky do bot antistatické 30/290 TS-MOP I./40 30/290 9S14G 41 Stélky do bot antistatické 30,5/295 TS-MOP I./41 30,5/295 9S14G 42 Stélky do bot antistatické 31/300 TS-MOP I./42 31/300 9S14G 43 Stélky do bot antistatické 32/310 TS-MOP I./43 32/310 9S14G 44 Stélky do bot antistatické 33/320 TS-MOP I./44 33/320 9S14G 45 Stélky do bot antistatické 34/330 TS-MOP I./45 34/330 9S14G 46 Stélky do bot antistatické 35/340 TS-MOP I./46 35/340 9S14G Položky výrobku, určené k zabezpečení životního cyklu 4.2 Kompletační seznam NEVYUŽITO P.č. KČM Název Množství TS MOP TS-MOP Stélky do bot antistatické 2 TS-MOP Šněrovadla do bot polních kulatá 150 cm 2 11

12 KAPITOLA 5 - POKYNY PRO SYSTÉM KONTROL A ZKOUŠENÍ 5.1 Výrobce musí mít v rámci svého systému managementu jakosti zaveden proces monitorování a měření, který musí být v souladu s normou ČSN EN ISO Tento proces musí být dokumentován včetně metodik pro monitorování a měření jednotlivých parametrů v průběhu výroby a při výstupní kontrole. Výrobce musí být schopen doložit splnění parametrů výrobku uvedených v kapitolách 3 a 9 až 13 této TS-MOP. 5.2 Pro zkoušku soudržnosti svršku a podešve obuvi odebírá pověřený pracovník (popř. ZSOJ) 2 páry obuvi z dávky. V případě, že jeden půlpár ze zkoušených párů obuvi neodpovídá požadované hodnotě uvedené v ČSN , zkouška se opakuje u dalších dvou půlpárů obuvi. Výsledky zkoušek jsou považovány za konečné. Před zkouškou musí být vzorky kondiciovány dle ČSN EN ISO KAPITOLA 6 - POKYNY PRO POUŽÍVÁNÍ 6.1 Ukazatele udržovatelnosti jednotlivých výrobků jsou uvedeny v návodu na ošetřování obuvi, který je součástí balení každého páru. KAPITOLA 7 - POKYNY PRO BALENÍ, SKLADOVÁNÍ A ZNAČENÍ 7.1 Balení Pár výrobku je proložen sulfitovým papírem nebo mikrotenovou fólií a vložen spolu s návodem na ošetřování, náhradním párem šněrovadel a párem antistatických stélek do lepenkové krabice, která je opatřena etiketou s údaji: výrobce, název výrobku, velikost v mm, velikost v cm, vojenský znak, čárový kód. Dále po 5-ti párech se výrobky balí do krabice z pětivrstvé lepenky. Každá krabice je označena etiketou s údaji: výrobce, název výrobku, velikost v mm, velikost v cm, počet párů, rok výroby, vojenský znak - zkřížené meče a čárový kód. V každé krabici musí být výrobky stejné velikosti. Krabice, která obsahuje jiný počet, musí být označena. Rozměr krabice (660 ±5) mm x (370 ±5) mm x (320 ±5) mm, od velikostí 290, rozměr (640 ±5) mm x (360 ±5) mm x (410 ±5) mm. Hmotnost nabalené krabice nesmí přesáhnout 15,00 kg. 7.2 Skladování Výrobky se skladují v suchých, čistých a uzavřených skladovacích prostorách minimálně 1 m od topných těles a bez přímého vlivu slunečních paprsků, při teplotě 0-30 C a relativní vlhkosti maximálně 70 %. Sklady jsou zabezpečeny proti hmyzu a drobným hlodavcům. Za těchto podmínek je doba skladovatelnosti 10 let. 7.3 Značení Etiketa všitá zevnitř do spoje jazyka a podkroužku 30 mm pod horním okrajem kapsy jazyka u každého půlpáru. Značení obsahuje tyto údaje: - výrobce, - velikost v mm (Mondopoint), - velikost v cm, - datum výroby ve tvaru mm/rrrr (měsíc/rok např. 06/2010) - vojenský znak zkřížené meče 12

13 Značení výrobku musí být stálobarevné, čitelné, velikost písma min. 3 mm. KAPITOLA 8 - POKYNY PRO EKOLOGICKOU LIKVIDACI 8.1 Likvidace výrobků se provádí v souladu se zákonem č.185/2001 Sb., o odpadech a o změně některých dalších zákonů, ve znění pozdějších předpisů a v souladu s příslušnými prováděcími předpisy v platném znění. KAPITOLA 9 - SPECIFIKACE POUŽITÉHO MATERIÁLU 9.1 Základní materiály Vrchový materiál přírodní hovězinová useň s hydrofobní úpravou. Charakteristika materiálu: Speciální hydrofobní chromočiněná, podbarvená a hydrofobizovaná useň. Přírodní líc je upraven polotransparentní úpravou. Zvýšené měkkosti a charakteristického vzhledu je dosaženo intenzivnějším měkčením usní. Nárt, vrchové podkroužky, patička, podšívkové podkroužky - hydrofobní hovězinová useň, povrchová úprava hladká, - tloušťka 2,2-2,4 mm, - barva černá, - fyzikálně mechanické parametry jsou uvedeny v kap Zadní dílce, jazyk; podšívka zadních dílců, jazyka - textilní vrchový materiál se zátěrem, 100% polyamid 6.6., - vysoká pevnost a oděruvzdornost materiálu, - barva černá, - fyzikálně-mechanické vlastnosti kap Podšívka nártu syntetická netkaná textilie, 100% polyamid, barva černá, fyzikálně-mechanické vlastnosti kap Podšívková patička - přírodní podšívková vepřovicová štípenka, tl. 0,8-1,2 mm, - barva přírodní, - fyzikálně.mechanické parametry jsou uvedeny v kap

14 Podešev Podešev monolitní s podpatkem, dvousložková: složka korespondující s terénem - pryž; složka tlumící otřesy - polyuretan. Pryžová složka podešve Kaučuková směs odolná proti palivovým olejům s velmi dobrou odolností proti odírání, nepíšící, antistatická. Fyzikálně- mechanické parametry spodkové směsi podešve jsou uvedeny v kap Barevný odstín: černá. Tlumící složka podešve Fyzikálně mechanické vlastnosti složky podešve jsou uvedeny v kap Ostatní materiály Dílec Údaje o materiálu Napínací stélka - antistatická - netkaný textilní materiál na bázi syntetických vláken impregnovaný syntetickými pryskyřicemi ve vodné disperzi. Stélka je antistatická (max Ω dle ČSN ) odolná proti působení vody, - vláknitý kompozit s latexem tl. 2,5 mm + speciální ztužovací kompozit s latexem tl. 1,5 mm. zpevňující pásek zadních dílů, límeček zadních dílů, zadní pásek - polyamidový popruh, šířka 25 mm, barva černá, lemovka jazyka - lemovka rypsová, 100% polyamid, šířka 14 mm, tužinka ve špici - termoplastická, klenek - ocelový, vlepovací opatek - vláknitá useň opatková, tl. 2,0 mm, půdování celkové - tl. 2 mm, antistatické, šicí nitě - polyesterové. Kovové doplňky fotografické zobrazení kap poutka - stará měď tmavá hrt, nýty - stará měď tmavá hrt, háčky - stará měď tmavá komplet hrt-gtx, nýty - stará měď tmavá komplet hrt-gtx. Kovové doplňky s antikorozní úpravou se nesmí lesknout, být demaskující. 9.3 Součásti obuvi Šněrovadla do bot polních kulatá 150 cm Šněrovadla (dále jen šněrovadla) jsou určena k uzavírání bot letních pro výkonné letce (šněrovací dílec). 14

15 Charakter materiálu: Šněrovadla jsou vyrobena ze syntetického materiálu (100% polyester) a mají hydrofobní úpravu. Šněrovadla mají oválný tvar (průřez). Úplet je spleten ze 48 nití, počet úpletů na 1 cm 6. Barva černá. Konstrukce: Jedná se o dutý úpletový válec, který je spleten ze 48 nití. Oba konce šněrovadel jsou zafixovány pomocí polyamidové fólie. Ukončení šněrovadla usnadňuje navlékání do kroužků obuvi a zabezpečuje konce šněrovadla proti párání a třepení úpletu Orientační fyzikální vlastnosti: - pevnost 1030 N, - tažnost 70 %. Konstrukce a průřez úpletu šněrovadla nesmí omezovat průchod vázacími poutky a znesnadňovat obouvání a vyzouvání obuvi Stélky do bot antistatické - tvarované, - sendvičový plošný materiál sestávající z povrchové vrstvy ISOFIXU a základní nosné vrstvy na bázi polyesterových a viskózových vláken, - tloušťka 4,0 4,5 mm, - v nášlapné části do špice do hloubky 90 mm účelová perforace (16 perf. děr ve tvaru I), - fyzikálně-mechanické vlastnosti uvedeny v kap KAPITOLA 10 - TECHNICKÉ PARAMETRY POUŽITÉHO MATERIÁLU 10.1 Technické parametry základní vrchový materiál, přírodní hovězinová useň s hydrofobní úpravou P.č. Parametr Požadováno Zkušební norma 1. Tloušťka 2,2-2,4 mm ČSN EN ISO Pevnost v tahu A/B min. 24,5/20 MPa ČSN EN ISO Tažnost A/B min / 45- ČSN EN ISO % 4. Pevnost v roztržení štěrbiny min. 120 N ČSN EN ISO Dynamická nasákavost po 6 hod. max. 20 % ČSN EN ISO 20344, čl Odolnost proti opak. ohybu min. 3 ČSN EN ISO za sucha 50 kc - za mokra 20 kc bez viditelných změn 7. Propustnost pro vodní páru min. 3 mg/cm 2.h ČSN EN ISO , čl Obsah látek extrah. dichlormetanem 3,5-10,5 % ČSN EN ISO Vodní výluh - ph min. 3,5 ČSN EN ISO

16 10.2 Technické parametry vrchový textilní materiál P.č. Parametr Požadováno Zkušební norma 1. Hmotnost min. 310 ±10 g/m 2 ČSN EN Tloušťka 0,6 ±0,1 mm ČSN EN ISO Pevnost osnova/útek min. 1000/1000 N ČSN EN ISO Tažnost osnova/útek min. 20/30 % ČSN EN ISO Odolnost proti oděru - za sucha - za mokra min cyklů min cyklů 10.3 Technické parametry podšívkový materiál nártu ČSN EN ISO , čl P.č. Parametr Požadováno Zkušební norma 1. Hmotnost min. 130 g/m 2 ČSN EN Pevnost osnova/útek min. 200/200 N ČSN EN ISO Tažnost osnova/útek min. 30/30 % ČSN EN ISO Technické parametry podšívkový materiál paty P.č. Parametr Požadováno Zkušební norma 1. Pevnost v tahu min. 12/12 MPa ČSN EN ISO Tažnost min /35-80 % ČSN EN ISO Stálost úpravy při stírání - za sucha 150 c - za mokra 50 c min. 3 st. šedé stupnice ČSN EN ISO Technické parametry - podešev P.č. Parametr Požadováno Zkušební norma Podešev pryžová část 1. Hustota 1,12 ±0,04 g/cm 3 ČSN , metoda B 2. Tvrdost 65 ±3 ShÅ ČSN EN ISO Odolnost proti odírání max. 100 mm 3 ČSN Pevnost v tahu min. 15 MPa ČSN ISO Tažnost min. 450 % ČSN ISO Odolnost proti PHM max. 8 % ČSN EN ISO , čl Elektrický vnitřní odpor Ω ČSN Podešev polyuretanová složka 8. Hustota 0,5 ±0,05 g/cm 3 ČSN , metoda B 9. Tvrdost 50 ±5 Sh A ČSN EN ISO

17 10.6 Technické parametry součásti obuvi, stélky do bot polních antistatické P.č. Parametr Požadováno Zkušební norma 1. Charakter materiálu: Sendvičový plošný materiál, ISOFIX (směs PA 6 + PA 66) + vrstva na bázi polyesterových a viskózových vláken se speciální úpravou; antistatický materiál. 2. Tloušťka 4,0-4,5 mm ČSN EN ISO Plošná hmotnost, celková 970 g/m 2 ±10 % ČSN EN Elektrický izolační odpor max Ω ČSN Laboratorní parametry a požadavky na kvalitu výrobku P. Parametr Požadováno Zkušební norma Č. 1. Pevnost šitých spojů min. 18 N/mm ČSN , čl Protiskluzné vlastnosti - za sucha min. 0,3 ČSN EN ISO 13287/režim - za mokra min. 0,3 C - na oleji min. 0,1 3 Pevnost spoje mezi svrškem a podešví - ve špici - v nášlapu - v klenku 4. Elektrický vnitřní odpor v Ohmech - suché prostředí - vlhké prostředí min. 8 N/mm min. 170 N min. 190 N ČSN , čl Ω ČSN EN ISO , č Absorpce energie v oblasti paty min. 20 J ČSN EN ISO , čl Třecí odolnost šněrovadel min ISO 2023 Vrchový materiál 7. Tloušťka 2,4-2,6 mm ČSN EN ISO 2589 Podešev pryžová část 8. Odolnost vůči opakovanému ohybu, nárůst trhlin po 30 kc max. 4 mm ČSN EN ISO 20344, čl Soudržnost vrstev podeševmezipodešev min. 4 N/mm ČSN EN ISO 20344, čl. 5.2 Požadavky na podešev 10. Tloušťka podešve min. 4 mm ČSN EN ISO 20344, čl Výška dezénu min. 2,5 mm ČSN EN ISO 20344, čl. 8.1 Stélky vkládací antistatické 12. Absorpce min. 35 % ČSN EN Desorpce min. 40 % ČSN EN Elektrický izolační odpor max Ω ČSN EN ISO , čl

18 KAPITOLA 11 - VELIKOSTNÍ SORTIMENT 11.1 Veškeré rozměry uváděné v kapitolách 11, 12, 13 jsou v milimetrech Počet velikostí sortimentu: Tabulka velikostí Klíč Velikost Obuv určená pro délku chodidla v mm 1. 22,5/ / ,5/ / ,5/ / ,5/ / ,5/ / ,5/ / ,5/ / ,5/ / ,5/ / / / / /

19 KAPITOLA 12 KONSTRUKČNÍ A KONTROLNÍ ROZMĚRY 12.1 Kalkulační velikost: Tabulka kontrolních rozměrů Velikost A Výška svršku (mm) Velikost A Výška svršku (mm) Tolerance rozměrů: ±5 mm 12.3 Stélky do bot antistatické Konstrukční a kontrolní rozměry antistatické vkládací stélky, vel. 270 Technický nákres kap Kóta Specifikace měřeného místa Hodnota (mm) A* Celkový rozměr stélky od špice po tvarovanou patní část 275 B Délka chodidlové části 270 C Výška zdvihu okraje v klenku patní části 20 D Šířka v nášlapné části (80 mm od špice) 95 E Šířka paty 50 mm od zvýšené paty 70 Tolerance rozměrů: ±3 mm 12.4 Obuvnické kopyto Obuvnické kopyto č. P 6327, obvodová šířka I Základní rozměry obuvnického kopyta velikostního sortimentu Velikost obuvi Délka stélky Obvod prstních Obvod nártu kloubů , , , ,

20 Velikost obuvi Délka stélky Obvod prstních Obvod nártu kloubů , ,

21 KAPITOLA 13 - TECHNICKÝ NÁKRES, FOTOGRAFICKÉ VYOBRAZENÍ 13.1 Technický nákres a místa měření 21

22 13.2 Technický nákres - podešev 22

23 13.3 Technický nákres antistatické vkládací stélky 23

24 13.4 Fotografické vyobrazení 24

25 13.5 Fotografické vyobrazení kovové doplňky 25

26 13.6 Fotografické vyobrazení vkládací antistatické stélky 26

27 13.7 Obuvnické kopyto 27
