PRŮMYSLOVÉ VENTILÁTORY

Transkript

1 Katalog výrobků OSPEL PRŮMYSLOVÉ VENTILÁTORY Kontaktní údaje: OSPEL CZECH s.r.o. Na Vypichu Praha 1

2 Obsah Úvod...4 M-ox... 5 M-ox 350/500/1, M OX , 3H, 3L...8 M OX , 3H, 3L M OX , 3H, 3L M OX H, 3L; H, 3L M OX Příslušenství...18 K-ox K - OX 400/670, 450/670, 500/670, 560/800, 630/ Příslušenství...22 W W 150, 200, 250, W 355-H1, 355-H2, 355-L W 400-H1, 400-H2, 400-L1, 400-L W 450-H1, 450-H2, 450-L1, 450-L W 500-H1, 500-H2, 500-L1, 500-L W 560-H1, 560-H2, 630-H1, 630-H2, 710-H Příslušenství...36 WH WH 355, 400, 450, 500-H1, 500-H WH 560-H1, 560-H2, 630-H1, 630-H2, Příslušenství...42 WEx WEx 315, 355, 400, WEx 500, 560, Příslušenství...48 Tornado II TORNO II 160, 200, TORNO II 315, Příslušenství...54 Maximus MXIMUS 27, Regulace MXIMUS MIX Popis regulačních prvků Obecné schéma elektrického zapojení Tabulky parametry Příslušenství...62

3 Úvod Úvod Společnost OSPEL Professional Technologies je jedním z největších výrobců zařízení a systémů v oblasti vzduchotechniky a klimatizace ve střední a východní Evropě. Firma vznikla před více než 30 lety a od té doby si drží pozici lídra ve východní Evropě. ospel zaměstnává vysoce kvalifikovaný tým inženýrů a zkušených vývojářů, kteří naše produkty neustále zdokonalují. Kvalita našich výrobků byla mnohokrát potvrzena četnými certifikáty. Naše společnost OSPEL CZECH s r.o. je exkluzivním distributorem produktů značky OSPEL Professional Technologies pro Českou a Slovenskou republiku. Zajišťujeme prodej a dodávku zařízení pro vzduchotechniku: vzduchotechnické jednotky, průmyslové ventilátory i teplovzdušné jednotky a to ve více výkonových řadách. 2. M-ox M-ox Tento katalog je zaměřen na průmyslové ventilátory a teplovzdušné jednotky. Na dalších stranách Vás detailně seznámíme s jednotlivými výrobky. Pevně věříme, že Vám tento katalog bude pomocníkem ve Vaší každodenní práci. Certifikáty a fotografie z testování Ventilátor řady M-ox je zvukově izolovaný radiální ventilátor určený k instalaci do vzduchotechnického potrubí. Je určen k dopravě vzduchu bez mechanických částic. Ventilátor je tepelně i hlukově izolován 18 mm vrstvou polyuretanové pěny, oboustranně pokryté pozinkovaným ocelovým plechem o tloušťce 0,5 mm. Rotor ventilátoru je vyroben z hliníkového plechu, s dozadu zahnutými lopatkami. ventilátoru lze regulovat 5-stupňovým transformátorem nebo frekvenčním měničem. Motor ventilátoru M-ox je vybaven vestavěnými tepelnými kontakty vyvedenými do svorkovnice motoru. Ventilátory M-ox pracují při vlhkostech do 70% RH a v rozsahu teplot -15 C až +40 C. Vzduchový výkon od do m3/h. 4 5

4 M-ox M-ox 350/500/1, 3 ØC Ø Rozměry Typ C M-ox 350/500/1, mm 219 mm 365 mm 420 mm 5-ti stupňový 1-fázový transformátor, RW 1,5 5-ti stupňový 3-fázový transformátor, R-T1KTG frekvenční měnič 0,75kW, 1-fázový, F 0,75kW (1f) frekvenční měnič 0,4kW, 3-fázový, F 0,4kW (3f) Typ M-ox 350/500/1 M-ox 350/500/3 Vzduchový výkon [m3/h] 2800/ /2450 Externí tlak [Pa] kustický výkon pro volné pole v 1m [d()] Pracovní teplota [ C] Napájení [V,50Hz] /400 (Δ/Y) Počet fází [ ~ ] 1~ 3~ Výkon jmenovitý [kw] 0,25 0,25 Jmenovité otáčky [min-1] Proud [] 1,7 1,5/0,85 (Δ/Y) Stupeň ochrany motoru IP Třída izolace motoru F F Hmotnost [kg] Příslušenství k ventilátorům M-ox naleznete na str

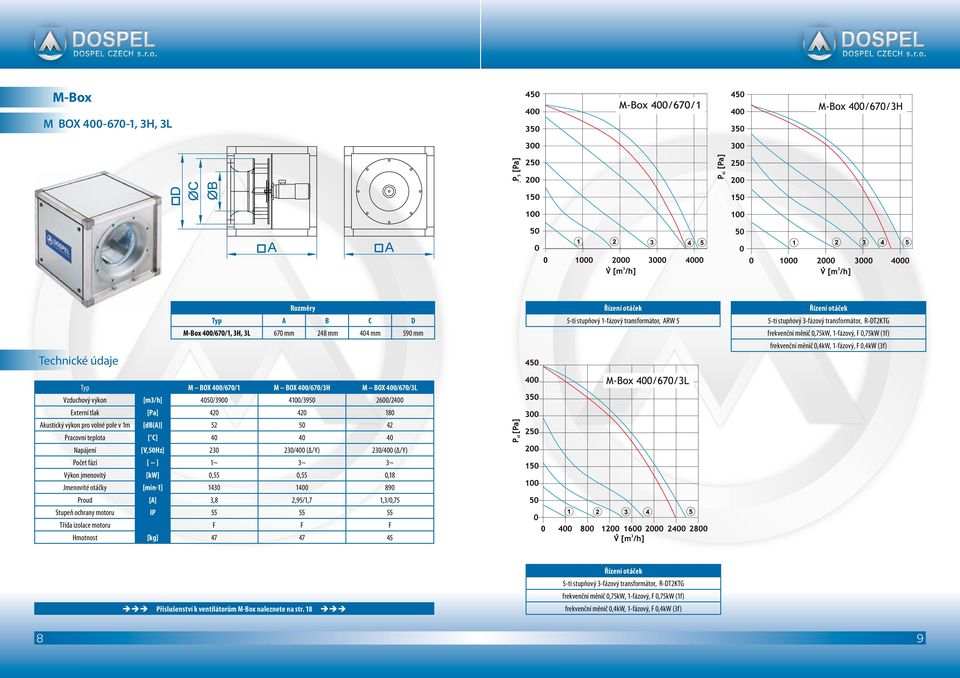

5 M-ox M OX , 3H, 3L ØC Ø Rozměry Typ C M-ox 400/670/1, 3H, 3L 670 mm 248 mm 404 mm 590 mm 5-ti stupňový 1-fázový transformátor, RW 5 frekvenční měnič 0,75kW, 1-fázový, F 0,75kW (1f) frekvenční měnič 0,4kW, 1-fázový, F 0,4kW (3f) Typ M OX 400/670/1 M OX 400/670/3H M OX 400/670/3L Vzduchový výkon [m3/h] 4050/ / /2400 Externí tlak [Pa] kustický výkon pro volné pole v 1m [d()] Pracovní teplota [ C] Napájení [V,50Hz] /400 (Δ/Y) 230/400 (Δ/Y) Počet fází [ ~ ] 1~ 3~ 3~ Výkon jmenovitý [kw] 0,55 0,55 0,18 Jmenovité otáčky [min-1] Proud [] 3,8 2,95/1,7 1,3/0,75 Stupeň ochrany motoru IP Třída izolace motoru F F F Hmotnost [kg] Příslušenství k ventilátorům M-ox naleznete na str. 18 frekvenční měnič 0,75kW, 1-fázový, F 0,75kW (1f) frekvenční měnič 0,4kW, 1-fázový, F 0,4kW (3f) 8 9

6 M-ox M OX , 3H, 3L ØC Ø Rozměry Typ C M-ox 450/670/1, 3H, 3L 670 mm 277 mm 455 mm 590 mm 5-ti stupňový 1-fázový transformátor, RW 5 frekvenční měnič 0,75kW, 1-fázový, F 0,75kW (1f) frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f) Typ M OX 450/670/1 M OX 450/670/3H M OX 450/670/3L Vzduchový výkon [m3/h] 5500/ / /3450 Externí tlak [Pa] kustický výkon pro volné pole v 1m [d()] Pracovní teplota [ C] Napájení [V,50Hz] 230/50 230/400 (Δ/Y) 230/400 (Δ/Y) Počet fází [ ~ ] 1~ 3~ 3~ Výkon jmenovitý [kw] 0,75 0,75 0,37 Jmenovité otáčky [min-1] Proud [] 5,0 3,50/2,0 2,4/1,4 Stupeň ochrany motoru IP Třída izolace motoru F F F Hmotnost [kg] Příslušenství k ventilátorům M-ox naleznete na str. 18 frekvenční měnič 0,75kW, 1-fázový, F 0,75kW (1f) frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f) 10 11

7 M-ox M OX , 3H, 3L ØC Ø Rozměry Typ C M-ox 500/670/1, 3H, 3L 670 mm 310 mm 504 mm 590 mm 5-ti stupňový 1-fázový transformátor, RW 7 frekvenční měnič 1,5kW, 1-fázový, F 1,5kW (1f) frekvenční měnič 1,5kW, 3-fázový, F 1,5kW (3f) Typ M OX 500/670/1 M OX 500/670/3H M OX 500/670/3L Vzduchový výkon [m3/h] 7500/ / /4200 Externí tlak [Pa] kustický výkon pro volné pole v 1m [d()] Pracovní teplota [ C] Napájení [V,50Hz] /400 (Δ/Y) 230/400 (Δ/Y) Počet fází [ ~ ] 1~ 3~ 3~ Výkon jmenovitý [kw] 1,1 1,5 0,55 Jmenovité otáčky [min-1] Proud [] 7,0 7,45/4,3 3,1/1,8 Stupeň ochrany motoru IP Třída izolace motoru F F F Hmotnost [kg] Příslušenství k ventilátorům M-ox naleznete na str. 18 frekvenční měnič 0,75kW, 1-fázový, F 0,75kW (1f) frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f) 12 13

8 M-ox M OX H, 3L; H, 3L ØC Ø Rozměry Typ C M-ox 560/800/3H, 3L 800 mm 348 mm 570 mm 720 mm M-ox 630/800/3H, 3L 800 mm 400 mm 635 mm 720 mm frekvenční měnič 2,2kW, 1-fázový, F 2,2kW (1f) frekvenční měnič 2,2kW, 3-fázový, F 2,2kW (3f) 5-ti stupňový 3-fázový transformátor, R-T4KTG frekvenční měnič 0,75kW, 1-fázový, F 0,75kW (1f) frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f) Typ M-ox 560/800/3H M-ox560/800/3L M-ox 630/800/3H M-ox630/800/3L Vzduchový výkon [m3/h] 12000/ / / /8100 Externí tlak [Pa] kustický výkon pro volné pole v 1m [d()] Pracovní teplota [ C] Napájení [V,50Hz] 230/400 (Δ/Y) 230/400 (Δ/Y) /400 Počet fází [ ~ ] 3~ 3~ 3~ 3~ Výkon jmenovitý [kw] 2,2 0,75 4,0 1,5 Jmenovité otáčky [min-1] Proud [] 8,3/4,8 4,0/2,3 8,3 6,7/3,9 Stupeň ochrany motoru IP Třída izolace motoru F F F F Hmotnost [kg] Příslušenství k ventilátorům M-ox naleznete na str. 18 frekvenční měnič 4kW, 3-fázový, F 4kW (3f) 5-ti stupňový 3-fázový transformátor, R-T4KTG frekvenční měnič 1,5kW, 1-fázový, F 1,5kW (1f) frekvenční měnič 1,5kW, 3-fázový, F 1,5kW (3f) 14 15

9 M-ox M OX ØC Ø Rozměry Typ C M-ox 710/1000/ mm 438 mm 715 mm 920 mm frekvenční měnič 2,2kW, 1-fázový, F 2,2kW (1f) frekvenční měnič 2,2kW, 3-fázový, F 2,2kW (3f) Typ M-ox 710/1000/3 Vzduchový výkon [m3/h] 17000/13500 Externí tlak [Pa] 650 kustický výkon pro volné pole v 1m [d()] 60 Pracovní teplota [ C] 40 Napájení [V,50Hz] 400/50 Počet fází [ ~ ] 3~ Výkon jmenovitý [kw] 2,2 Jmenovité otáčky [min-1] 960 Proud [] 4,8 Stupeň ochrany motoru IP 55 Třída izolace motoru F Hmotnost [kg] 120 Příslušenství k ventilátorům M-ox naleznete na str

10 M-ox Ochranná střecha Pružná spojka 2. M-ox Příslušenství Vysvětlivky 500 velikost ventilátorů: 355/ velikost ventilátorů: 400/670, 450/670, 500/ K-ox 800 velikost ventilátorů: 560/800, 630/ velikost ventilátorů: 710/1000 C 4x 08,5 C O O O O C C PE PE PE PE Ochrana proti atmosférickým vlivům Přípojný nástavec Klapka 39 OS OS OS OS C C ZP ZP ZP PW PW PW PW Ventilátor řady K-ox je zvukově izolovaný radiální ventilátor určený k instalaci do vzduchotechnického potrubí. Je určen k dopravě vzduchu bez mechanických částic. Ventilátor je tepelně i hlukově izolován 18 mm vrstvou polyuretanové pěny, oboustranně pokryté pozinkovaným ocelovým plechem o tloušťce 0,5 mm. Rotor ventilátoru je vyroben z hliníkového plechu, s dozadu zahnutými lopatkami. ventilátoru lze regulovat 5-stupňovým transformátorem nebo frekvenčním měničem. Motor ventilátoru K-ox je vybaven vestavěnými tepelnými kontakty vyvedenými do svorkovnice motoru. Ventilátory K-ox pracují při vlhkostech do 95% RH a v rozsahu teplot -15 C až +100 C. Vzduchový výkon od do m3/h

11 K-ox K - OX 400/670, 450/670, 500/670, 560/800, 630/800 ØC Ø E F Rozměry (mm) Typ C E F K-ox 400/ K-ox 450/ K-ox 500/ K-ox 560/ K-ox 630/ frekvenční měnič 0,75kW, 1-fázový, F 0,75kW (1f) frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f) frekvenční měnič 0,75kW, 1-fázový, F 0,75kW (1f) frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f) Typ K OX 400/670 K OX 450/670 K OX 500/670 K OX 560/800 K OX 630/800 Vzduchový výkon [m3/h] Externí tlak [Pa] kustický výkon pro volné pole v 1m [d()] Pracovní teplota [ C] 40 / / / / / 100 Napájení [V,50Hz] 230/ / / Počet fází [ ~ ] Výkon jmenovitý [kw] 0,55 0,75 1,5 2,2 4 Jmenovité otáčky [min-1] Proud [] 2,95/1,7 3,5/2 7,45/4,3 4,8 8,3 Stupeň ochrany motoru IP Třída izolace motoru F F F F F Hmotnost [kg] frekvenční měnič 1,5kW, 1-fázový, F 1,5kW (1f) frekvenční měnič 1,5kW, 3-fázový, F 1,5kW (3f) frekvenční měnič 2,2kW, 1-fázový, F 2,2kW (1f) frekvenční měnič 2,2kW, 3-fázový, F 2,2kW (3f) Příslušenství k ventilátorům K-ox naleznete na str. 22 frekvenční měnič 4kW, 3-fázový, F 4kW (3f) 20 21

12 K-ox Ochranná střecha Pružná spojka Příslušenství Vysvětlivky 500 velikost ventilátorů: 355/ velikost ventilátorů: 400/670, 450/670, 500/ W 800 velikost ventilátorů: 560/800, 630/ velikost ventilátorů: 710/1000 C 4x 08,5 C O O O O C C PE PE PE PE Ochrana proti atmosférickým vlivům Přípojný nástavec Klapka 39 Ventilátor řady W je průmyslový víceúčelový ventilátor s vertikálním výstupem vzduchu. Je určen k instalaci na střešní konstrukce a vzduchotechnické potrubí (s typizovanými rozměry). Ventilátory W se instalují na střechy, kde se z prostorových důvodů přívod vzduchu nachází blízko ventilátoru. C OS OS OS OS C ZP ZP ZP PW PW PW PW Podstava a nosná konstrukce ventilátoru je vyrobena z pozinkovaného plechu, střecha a boky jsou z hliníkového plechu. Ve ventilátorech W jsou osazeny jak 1-fázové, tak 3-fázové motory. V případě 1-fázového motoru existuje možnost řízení otáček pomocí 5-ti stupňového regulátoru otáček. V případě 3-fázového motoru můžeme řídit otáčky motoru pomocí 5-ti stupňového regulátoru otáček, přepínače Δ/Y a nebo pomocí frekvenčního měniče. Ventilátor je uložen na vibroizolátorech, což zabraňuje přenosu vibrací do dalších konstrukcí. Vzduchový výkon ventilátorů W se pohybuje od 500 do m³/h, teplota přepravované vzdušiny nesmí dlouhodobě překročit 40 C

13 W nástřešní ventilátory W 150, 200, 250, 315 Ø F 200 H G E C I Ø Rozměry (mm) Typ C E F G H I W W W W ti stupňový 1-fázový transformátor, R-K3KTG ti stupňový 1-fázový transformátor, R-K3KTG Typ W 150 W 200 W 250 W 315 Vzduchový výkon [m3/h] Vzduchový výkon [m3/s] 0,13 0,26 0,36 0,44 Externí tlak [Pa] Externí tlak [mm H2O] 32,62 48,93 56,07 59,12 kustický výkon pro volné pole v 1m [d()] Napájení [V/Hz] 230/50 230/50 230/50 230/50 Jmenovité otáčky [obr./min.] Jmenovitý výkon [W] Kondenzátor [µf/v] 2/400 5/450 4/400 8/450 Proud [] 0,39 0,65 0,76 1,12 Pracovní teplota [ C] Hmotnost [kg] 3,36 8,52 9,60 12,96 Stupeň ochrany motoru [IP] Třída izolace motoru Typ ložisek Kuličkové Kuličkové Kuličkové Kuličkové Materiál * * * * 5-ti stupňový 1-fázový transformátor, R-K3KTG 5-ti stupňový 1-fázový transformátor, R-K3KTG Příslušenství k nástřešním ventilátorům W naleznete na str

14 W nástřešní ventilátory W 355-H1, 355-H2, 355-L1 G C H F E nxø9 ixø13 Rozměry (mm) Typ C E F G H n i W 355-H W 355-H W 355-L ti stupňový 1-fázový transformátor, RW 1,5 5-ti stupňový 3-fázový transformátor, R-T1KTG frekvenční měnič 0,4kW, 3-fázový, F 0,40kW (3f), 400V přepínač Δ/Y Typ W 355-H1 W 355-H2 W 355-L1 Vzduchový výkon [m3/h] 1910/ / Externí tlak [Pa] 150/ / kustický výkon pro volné pole v 1m [d()] 59/55 68/62 68 Pracovní teplota [ C] Napájení [V,50Hz] 400/50 400/50 230/50 Počet fází [ ~ ] Výkon jmenovitý [kw] 0,10/0,07 0,25/0,18 0,31 Jmenovité otáčky [min-1] 920/ / Proud [] 0,25/0,22 0,47/0,28 1,45 Stupeň ochrany motoru IP Třída izolace motoru F F F Způsob zapojení Δ/Y Vysoká rychlost Malá rychlost Vysoká rychlost Malá rychlost Hmotnost [kg] ti stupňový 3-fázový transformátor, R-T1KTG frekvenční měnič 0,4kW, 3-fázový, F 0,40kW (3f), 400V přepínač Δ/Y Příslušenství k nástřešním ventilátorům W naleznete na str

15 W nástřešní ventilátory W 400-H1, 400-H2, 400-L1, 400-L2 G C H F E nxø9 ixø13 Rozměry (mm) Typ C E F G H n i W 400-H W 400-H W 400-L W 400-L ti stupňový 3-fázový transformátor, R-T1KTG frekvenční měnič 0,4kW, 3-fázový, F 0,40kW (3f), 400V přepínač Δ/Y 5-ti stupňový 3-fázový transformátor, R-T1KTG frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f), 400V přepínač Δ/Y Typ W 400-H1 W 400-H2 W 400-L1 W 400-L2 Vzduchový výkon [m3/h] 2700/ / Externí tlak [Pa] 190/ / kustický výkon pro volné pole v 1m [d()] 64/58 70/ Pracovní teplota [ C] Napájení [V,50Hz] 400/50 400/50 230/50 230/50 Počet fází [ ~ ] Výkon jmenovitý [kw] 0,17/0,11 0,45/0,32 0,17 0,49 Jmenovité otáčky [min-1] 900/ / Proud [] 0,37/0,20 0,86/0,51 0,8 2,2 Stupeň ochrany motoru IP Třída izolace motoru F F F F Způsob zapojení Δ/Y Velká rychlost Pomalá rychlost Velká rychlost Pomalá rychlost - - Hmotnost [kg] ti stupňový 1-fázový transformátor, RW 1,5 5-ti stupňový 1-fázový transformátor, RW 3 Příslušenství k nástřešním ventilátorům W naleznete na str

16 W nástřešní ventilátory W 450-H1, 450-H2, 450-L1, 450-L2 G C H F E nxø9 ixø13 Rozměry (mm) Typ C E F G H n i W 450-H W 450-H W 450-L W 450-L ti stupňový 3-fázový transformátor, R-T1KTG frekvenční měnič 0,4kW, 3-fázový, F 0,40kW (3f), 400V přepínač Δ/Y frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f), 400V přepínač Δ/Y Typ W 450-H1 W 450-H2 W 450-L1 W 450-L2 Vzduchový výkon [m3/h] 3800/ / Externí tlak [Pa] 225/ / kustický výkon pro volné pole v 1m [d()] 67/59 74/ Pracovní teplota [ C] Napájení [V,50Hz] 400/50 400/50 230/50 230/50 Počet fází [ ~ ] Výkon jmenovitý [kw] 0,26/0,15 0,69/0,35 0,24 0,73 Jmenovité otáčky [min-1] 870/ / Proud [] 0,63/0,33 1,3/0,68 1,05 3,3 Stupeň ochrany motoru IP Třída izolace motoru F F F F Způsob zapojení Δ/Y Velká rychlost Pomalá rychlost Velká rychlost Pomalá rychlost - - Hmotnost [kg] ti stupňový 1-fázový transformátor, RW 1,5 5-ti stupňový 1-fázový transformátor, RW 5 Příslušenství k nástřešním ventilátorům W naleznete na str

17 W nástřešní ventilátory W 500-H1, 500-H2, 500-L1, 500-L2 G C H F E nxø9 ixø13 Rozměry (mm) Typ C E F G H n i W 500-H W 500-H W 500-L W 500-L ti stupňový 3-fázový transformátor, R-T1KTG frekvenční měnič 0,4kW, 3-fázový, F 0,40kW (3f), 400V přepínač Δ/Y frekvenční měnič 1,5kW, 3-fázový, F 1,5kW (3f), 400V přepínač Δ/Y Typ W 500-H1 W 500-H2 W 500-L1 W 500-L2 Vzduchový výkon [m3/h] 5150/ / Externí tlak [Pa] 270/ / kustický výkon pro volné pole v 1m [d()] 67/58 77/ Pracovní teplota [ C] Napájení [V,50Hz] 400/50 400/50 230/50 230/50 Počet fází [ ~ ] Výkon jmenovitý [kw] 0,40/0,22 1,15/0,79 0,38 1,3 Jmenovité otáčky [min-1] 870/ / Proud [] 0,89/0,22 2,0/1,3 1,65 5,7 Stupeň ochrany motoru IP Třída izolace motoru F F F F Způsob zapojení Δ/Y Velká rychlost Pomalá rychlost Velká rychlost Pomalá rychlost - - Hmotnost [kg] ti stupňový 1-fázový transformátor, RW 3 5-ti stupňový 1-fázový transformátor, RW 7 Příslušenství k nástřešním ventilátorům W naleznete na str

18 W nástřešní ventilátory W 560-H1, 560-H2, 630-H1, 630-H2, 710-H1 G C H nxø9 ixø13 F E frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f), 400V přepínač Δ/Y 5-ti stupňový 3-fázový transformátor, R-T4KTG frekvenční měnič 2,2kW, 3-fázový, F 2,2kW (3f), 400V přepínač Δ/Y Rozměry (mm) Typ C E F G H n i W 560-H W 560-H W 630-H W 630-H W 710-H Typ W 560-H1 W 560-H2 W 630-H1 W 630-H2 W 710-H1 Vzduchový výkon [m3/h] 7550/ / / / /13100 Externí tlak [Pa] 310/ / / /405 kustický výkon pro volné pole v 1m [d()] 69/60 79/70 77/71 87/86 77/71 Pracovní teplota [ C] Napájení [V,50Hz] 400/50 400/50 400/50 400/50 400/50 Počet fází [ ~ ] Výkon jmenovitý [kw] 0,61/0,35 1,8/0,96 1,0/0,62 3,8/2,7 1,0/0,62 Jmenovité otáčky [min-1] 830/ / / / /560 Proud [] 1,05/0,58 3,4/1,8 2,0/1,1 6,2/4,4 2,0/1,1 Stupeň ochrany motoru IP Třída izolace motoru F F F F F Způsob zapojení Δ/Y - - Velká rychlost Pomalá rychlost Velká rychlost Pomalá rychlost Příslušenství k nástřešním ventilátorům W naleznete na str. 36 Velká rychlost Pomalá rychlost Hmotnost [kg] frekvenční měnič 1,5kW, 3-fázový, F 1,5kW (3f), 400V přepínač Δ/Y frekvenční měnič 1,5kW, 3-fázový, F 1,5kW (3f), 400V přepínač Δ/Y 5-ti stupňový 3-fázový transformátor, R-T4KTG frekvenční měnič 4kW, 3-fázový, F 4kW (3f), 400V přepínač Δ/Y 34 35

19 W Pružná spojka Zpětná klapka Příslušenství Vysvětlivky WH 355/500 velikost ventilátorů: 355, 400, 450, /630 velikost ventilátorů: 560, velikost ventilátorů: 710 Rozměry Øa Øb Øc z xø d 355/ x9 560/ x x9 Rozměry Øa Øb Øc z xø d 355/ x9 560/ x x9 Podstava Tlumící podstava 355/400 velikost ventilátorů: 355, /500 velikost ventilátorů: 450, /630 velikost ventilátorů: 560, velikost ventilátorů: 710 Šroub M10 Rozměry C šroub 355/ M10 450/ M10 560/ M M10 Šroub M10 Rozměry C E šroub 355/ M10 450/ M10 560/ M M10 Ventilátor řady WH je průmyslový víceúčelový ventilátor s vertikálním výstupem vzduchu. Je určen k instalaci na střešní konstrukce a vzduchotechnické potrubí (s typizovanými rozměry). Podstava a nosná konstrukce ventilátoru je vyrobena z pozinkovaného plechu, kryt motoru je z hliníkového plechu. Ventilátory WH jsou osazeny 3-fázovými motory. Tyto motory jsou řízeny pomocí 5-ti stupňového regulátoru otáček a nebo pomocí frekvenčního měniče. Všechny motory jsou speciálně navrženy tak, aby mohly pracovat až při 100 C a jsou chráněny proti přehřátí pomocí termokontaktu. Ventilátor je uložen na vibroizolátorech, což zabraňuje přenosu vibrací do dalších konstrukcí. Vzduchový výkon ventilátorů W se pohybuje od 1700 do m³/h, max. teplota přepravované vzdušiny nesmí dlouhodobě překročit 100 C

20 WH nástřešní ventilátory WH 355, 400, 450, 500-H1, 500-H2 frekvenční měnič 0,4kW, 3-fázový, F 0,4kW (3f), 400V frekvenční měnič 0,4kW, 3-fázový, F 0,4kW (3f), 400V Rozměry (mm) Typ C Øa Øb h H z WH WH WH WH 500-H WH 500-H Typ WH 355 WH 400 WH 450 W 500-H1 W 500-H2 Vzduchový výkon [m3/h] Externí tlak [Pa] Pracovní teplota [ C] Napájení [V,50Hz] 400/50 400/50 400/50 400/50 400/50 Výkon jmenovitý [kw] 0,37 0,37 0,75 0,55 1,50 Jmenovité otáčky [min-1] Proud [] 1,50 1,50 2,00 1,80 4,30 Index [-] frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f), 400V frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f), 400V Příslušenství k nástřešním ventilátorům WH naleznete na str. 42 frekvenční měnič 1,5kW, 3-fázový, F 1,5kW (3f), 400V 38 39

21 WH nástřešní ventilátory WH 560-H1, 560-H2, 630-H1, 630-H2, ti stupňový 3-fázový transformátor, R-T4KTG frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f), 400V frekvenční měnič 2,2kW, 3-fázový, F 2,2kW (3f), 400V Rozměry (mm) Typ C Øa Øb h H z WH 560-H WH 560-H WH 630-H WH 630-H WH Typ WH 560-H1 WH 560-H2 WH 630-H1 W 630-H2 W 710 Vzduchový výkon [m3/h] Externí tlak [Pa] Pracovní teplota [ C] Napájení [V,50Hz] 400/50 400/50 400/50 400/50 400/50 Výkon jmenovitý [kw] 0,75 2,20 1,50 4,00 2,20 Jmenovité otáčky [min-1] Proud [] 2,10 4,80 3,90 8,30 4,80 Index [-] ti stupňový 3-fázový transformátor, R-T4KTG frekvenční měnič 1,5kW, 3-fázový, F 1,5kW (3f), 400V WH frekvenční měnič 4kW, 3-fázový, F 4kW (3f), 400V Příslušenství k nástřešním ventilátorům WH naleznete na str. 42 frekvenční měnič 2,2kW, 3-fázový, F 2,2kW (3f), 400V 40 41

22 WH Pružná spojka Zpětná klapka Příslušenství Vysvětlivky WEx 355/500 velikost ventilátorů: 355, 400, 450, /630 velikost ventilátorů: 560, velikost ventilátorů: 710 Rozměry Øa Øb Øc z xø d 355/ x9 560/ x x9 Rozměry Øa Øb Øc z xø d 355/ x9 560/ x x9 Podstava Tlumící podstava 355/400 velikost ventilátorů: 355, /500 velikost ventilátorů: 450, /630 velikost ventilátorů: 560, velikost ventilátorů: 710 Šroub M10 Rozměry C šroub 355/ M10 450/ M10 560/ M M10 Šroub M10 Rozměry C E šroub 355/ M10 450/ M10 560/ M M10 Ventilátor řady WEx je průmyslový ventilátor s vertikálním výstupem vzduchu vhodný do výbušného prostředí. Je určen k instalaci na střešní konstrukce a vzduchotechnické potrubí (s typizovanými rozměry). Ventilátor WEx je určen pro větrání prostředí, ve kterých by mohlo nastat výbušné prostředí (páry a mlhy jsou klasifikovány jako Zóna 1). Zařízení skupiny II, kategorie 2, plynné atmosféry G, ochrana pomocí bezpečnostní kontrukce C design c, teplotní třída odolnosti T3. Podstava a nosná konstrukce ventilátoru je vyrobena z pozinkovaného plechu, střecha a boky jsou z hliníkového plechu. Ve ventilátorech WEx jsou osazeny 3-fázové motory vhodné pro výbušné prostředí. Tyto motory jsou řízeny pomocí 5-ti stupňového regulátoru otáček. Ventilátor je uložen na vibroizolátorech, což zabraňuje přenosu vibrací do dalších konstrukcí. Vzduchový výkon ventilátorů WEx se pohybuje od 500 do m³/h, teplota přepravované vzdušiny od -20 C až do +40 C

23 WEx nástřešní ventilátory WEx 315, 355, 400, 450 Rozměry (mm) Typ C Øa Øb h z WEx WEx WEx WEx ti stupňový 3-fázový transformátor, R-K3KTG 5-ti stupňový 3-fázový transformátor, R-K3KTG Typ WEx 315 WEx 350 WEx 400 WEx 450 Vzduchový výkon [m3/h] Externí tlak [Pa] Pracovní teplota [ C] Napájení [V,50Hz] 400/50 400/50 400/50 400/50 Výkon jmenovitý [kw] 0,12 0,26 0,43 0,77 Jmenovité otáčky [min-1] Proud [] 0,22 0,46 0,79 1,40 Index [min-1] ti stupňový 3-fázový transformátor, R-K3KTG 5-ti stupňový 3-fázový transformátor, R-K3KTG Příslušenství k nástřešním ventilátorům WEx naleznete na str

24 WEx nástřešní ventilátory WEx 500, 560, 630 Rozměry (mm) Typ C Øa Øb h z WEx WEx WEx ti stupňový 3-fázový transformátor, R-K3KTG 5-ti stupňový 3-fázový transformátor, R-K3KTG Typ WEx 500 WEx 560 WEx 630 Vzduchový výkon [m3/h] Externí tlak [Pa] Pracovní teplota [ C] Napájení [V,50Hz] 400/50 400/50 400/50 Výkon jmenovitý [kw] 0,66 0,66 1,05 Jmenovité otáčky [min-1] Proud [] 1,85 1,25 2,20 Index [min-1] ti stupňový 3-fázový transformátor, R-K3KTG Příslušenství k nástřešním ventilátorům WEx naleznete na str

25 WEx Pružná spojka Zpětná klapka x Příslušenství Vysvětlivky Tornado II 355/500 velikost ventilátorů: 355, 400, 450, /630 velikost ventilátorů: 560, 630 Rozměry Øa Øb Øc z xø d 355/ x9 560/ x9 Rozměry Øa Øb Øc z xø d 355/ x9 560/ x9 Podstava Tlumící podstava 355/400 velikost ventilátorů: 355, /500 velikost ventilátorů: 450, /630 velikost ventilátorů: 560, 630 Šroub M10 Rozměry C šroub 355/ M10 450/ M10 560/ M10 Šroub M10 Rozměry C E šroub 355/ M10 450/ M10 560/ M10 Ventilátor řady Tornado II je střešní ventilátor určený k instalaci na vodorovné střešní konstrukce. Ventilátor je vyroben z kompozitního materiálu (laminátu). Plášť ventilátoru je vyroben ze skelného laminátu a je pokryt glazurou, která zajistí stálost jak proti chemickým, tak i mechanickým vlivům. Ventilátor Tornado II se vyrábí v barvě granátové, ale jsme schopni dodat jakoukoli barvu RL. Motory ventilátorů jsou přizpůsobeny pro práci v prašném a vlhkém prostředí (IP55), jejich izolace (třída F) je přizpůsobena ke spolupráci s frekvenčními měniči a autotransformátory. Nejsou zde vyžadovány žádné další prostředky, které by měly ochránit motor proti podmínkám, které působí ve ventilátorové sekci jednotky. Vzduchový výkon ventilátoru Tornado II od do m3/h

26 TORNO II nástřešní ventilátory TORNO II 160, 200, 250 Rozměry (mm) Typ C H n TORNO II TORNO II TORNO II ti stupňový 3-fázový transformátor, R-T1KTG frekvenční měnič 0,75kW, 1-fázový, F 0,75kW (1f), 230V (1x 230V vstup, 3x230V výstup) frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f), 400V (3x 400V vstup, 3x400V výstup) 5-ti stupňový 3-fázový transformátor, R-T1KTG frekvenční měnič 0,75kW, 1-fázový, F 0,75kW (1f), 230V (1x 230V vstup, 3x230V výstup) frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f), 400V (3x 400V vstup, 3x400V výstup) Typ TORNO II 160 TORNO II 200 TORNO II 250 Vzduchový výkon [m3/h] Externí tlak [Pa] kustický výkon pro volné pole v 1m [d()] Pracovní teplota [ C] Napájení [V,50Hz] 230/400 (Δ/Y) 230/400 (Δ/Y) 230/400 (Δ/Y) Počet fází [ ~ ] Výkon jmenovitý [kw] 0,25 0,25 0,37 Jmenovité otáčky [min-1] Proud [] 1,5/0,85 1,5/0,85 2,1/1,2 Stupeň ochrany motoru IP Třída izolace motoru F F F Hmotnost [kg] frekvenční měnič 0,75kW, 1-fázový, F 0,75kW (1f), 230V (1x 230V vstup, 3x230V výstup) frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f), 400V (3x 400V vstup, 3x400V výstup) Příslušenství k nástřešním ventilátorům TORNO II naleznete na str

27 TORNO II nástřešní ventilátory TORNO II 315, 400 Rozměry (mm) Typ C H n TORNO II TORNO II Typ TORNO II 315 TORNO II 400 Vzduchový výkon [m3/h] Externí tlak [Pa] kustický výkon pro volné pole v 1m [d()] Pracovní teplota [ C] Napájení [V,50Hz] 230/400 (Δ/Y) 230/400 (Δ/Y) 230/400 (Δ/Y) 230/400 (Δ/Y) Počet fází [ ~ ] Výkon jmenovitý [kw] 0,75 1,1 1,1 1,5 Jmenovité otáčky [min-1] Proud [] 4,0/2,3 5,0/2,9 5,9/3,4 6,8/3,9 Stupeň ochrany motoru IP Třída izolace motoru F F F F Hmotnost [kg] (925 otáček) 5-ti stupňový 3-fázový transformátor, R-T4KTG frekvenční měnič 0,75kW, 1-fázový, F 0,75kW (1f), 230V (1x 230V vstup, 3x230V výstup) frekvenční měnič 0,75kW, 3-fázový, F 0,75kW (3f), 400V (3x 400V vstup, 3x400V výstup) (1380 otáček) 5-ti stupňový 3-fázový transformátor, R-T4KTG frekvenční měnič 1,5kW, 1-fázový, F 1,5kW (1f), 230V (1x 230V vstup, 3x230V výstup) frekvenční měnič 1,5kW, 3-fázový, F 1,5kW (3f), 400V (3x 400V vstup, 3x400V výstup) (705 otáček) 5-ti stupňový 3-fázový transformátor, R-T4KTG frekvenční měnič 1,5kW, 1-fázový, F 1,5kW (1f), 230V (1x 230V vstup, 3x230V výstup) frekvenční měnič 1,5kW, 3-fázový, F 1,5kW (3f), 400V (3x 400V vstup, 3x400V výstup) (945 otáček) 5-ti stupňový 3-fázový transformátor, R-T4KTG frekvenční měnič 1,5kW, 1-fázový, F 1,5kW (1f), 230V (1x 230V vstup, 3x230V výstup) frekvenční měnič 1,5kW, 3-fázový, F 1,5kW (3f), 400V (3x 400V vstup, 3x400V výstup) Příslušenství k nástřešním ventilátorům TORNO II naleznete na str

28 TORNO II Kruhový tlumič Příslušenství 160 velikost ventilátorů: 160 Vysvětlivky b h Maximus 200 velikost ventilátorů: 200 a c a b c nxm8 250 velikost ventilátorů: velikost ventilátorů: velikost ventilátorů: 400 Rozměry a b c h mm mm mm mm Podstava /I (laminátová, pozinkovaný plech) Podstava s prodloužením /II Podstava s prodloužením /III a n x b h b a n1 x n x a b n1 x n x a b c b a c Teplovzdušné vytápěcí a větrací jednotky jsou určené pro vytápění, větrání a cirkulaci. Instalují se ve výrobních závodech, dílnách, obchodních pavilónech. Jednotky Maximus je možné dodat v různých provedení např. jen jako vytápěcí (jen cirkulace), vytápění a větrací (cirkulace + přívod čerstvého vzduchu). C H Rozměry a b c d C n1 n mm mm mm mm mm mm mm C H C n1 x n x xiální ventilátor je upevněn na opláštění a zajišťuje průtok vzduchu vodním výměníkem. Opláštění + pohyblivé lopatky jsou vyrobeny z pozinkovaného ocelového plechu. Vodní ohřívač Cu/l je pak vyroben z hliníkových lamel, které jsou osazeny na měděných trubkách. Ke každé jednotce je možné dodat i směšovací komoru, filtrační komoru, elastickou manžetu či regulační klapku. Regulace k jednotkám Maximus obsahuje: utotransformátorový regulátor otáček, dvoucestný ventil, servopohony k regulační klapce/směšovací komoře, diferenciální snímač tlaku na zanesení filtru. Teplovzdušné jednotky se vyrábí ve dvou velikostech: Maximus 27, s maximálním výkonem ohřevu 26,2 kw a Maximus 53, s maximálním výkonem ohřevu 52 kw

29 MXIMUS teplovzdušné jednotky MXIMUS 27, 53 Regulace MXIMUS MIX MXIMUS MIX s volbou regulace je vybaven ovládací skříňkou a regulačními prvky. Nastavení regulace se mění v závislosti na zapojení sestavy a počtu zařízení ve skupině. Jedná se o celkovou regulační sestavu, která obsahuje regulaci teploty, průtoku, protimrazovou ochranu ohřívače, signalizaci provozních stavů. Je zde možnost vytvoření nastavení dle potřeb uživatele. Ventilátor může být provozován v závislosti na chodu ohřívače nebo autonomně (výrobní nastavení autonomní provoz). Recirkulace může být zapojena automaticky spolu s ventilátorem nebo ručně (výrobní nastavení automaticky). Na ovládací skříňce se nachází signalizace napětí H1 (Napětí), signalizace alarmu protizámrazu ohřívače H2 (larm protizámrazu ohřívače) a signalizace znečištění filtru H3 (Znečištěný filtr). Podrobné řešení systému regulace je popsáno v dokumentaci dodávané spolu s MXIMUSem MIX. Prostorový termostat Termostat typu T6360 se používá k regulaci teploty v místnosti při provozu kotle, kulových ventilů, cirkulačních čerpadel nebo elektrických ohřívačů. Technické parametry: Teplotní rozsah: C Jmenovité napětí : V, 50-60Hz Oblast hystereze: 0,8 K (mechanická), 0,5 (termická) Stupeň el. krytí: IP30 Rozměry: 83 x 83 x 40 Životnost: více než přepnutí Prostorový termostat Rozměry Typ (mm) (mm) C (mm) (palce) E (mm) F (mm) G (mm) MXIMUS ¾ 569±2 22,3±2 332 MXIMUS ¾ 572±2 29,6±2 332 Typ MXIMUS 27 MXIMUS 53 Ohřívač 1-řadý 2-řadý Max. výkon ohřívače [kw] 26,2 52,2 [m3/h] 4000 regulované množství 3700 regulované množství Max. provozní tlak média [MPa] 1,6 1,6 Max. teplota média [ C] Hladina akustického tlaku ve vzdálenosti 5 m [d()] Napětí [V/Hz] 230/50 230/50 Stupeň elektrického krytí [IP] Jmenovitý proud [] 1,5 1,5 Hmotnost zařízení před naplněním [kg] 25 26,8 Hmotnost zařízení po naplnění [kg] 27,1 29,3 Otáčky ventilátoru MXIMUS 27 MXIMUS 53 5 [d()] 66,5 66,5 4 [d()] 63, [d()] [d()] [d()] Příslušenství k regulaci teplovzdušných jednotek MXIMUS naleznete na str. 62 Popis regulačních prvků Elektromotor Elektromotor M100 s lineární charakteristikou se používá k prostorovým regulátorům a/nebo k časové dvoustavové regulaci topných a chladících zařízení využívajících fan coily, ohřívače, podlahové vytápění atd. Technické parametry: oba otevření: cca 3 min Elektromotor Max. skok: 4 mm Přítlačná síla: 90 N Teplota okolí: max. 50 C Napětí: 230V, 50Hz Počáteční proud: 0,3 Příkon: 3W Stupeň elektrického krytí: IP43 élka vodiče: 1m Průřez vodiče: 2 x 0,5 mm 2 Ø oby otevření a zavření záleží na teplotě okolí. Uvedené hodnoty platí pro jmenovité napětí a odpor. voucestný ventil Teplovodní termostatický ventil je určen pro samostatnou regulaci teploty v místnosti což vede k získání úspor energie. Ventily typu H se vyznačují tichým chodem a používají se v jednotrubkových instalacích (systémech). Plochá vložka typu H neomezuje průtok. Vložku ventilu je možné vyměnit za provozu bez nutnosti vypouštění systému. Technické parametry: Teplonosné médium: voda ph 8 9,5 Pracovní teplota: max. 130 C voucestný ventil Provozní tlak: max 10bar (1MPa) Tlaková ztráta: max. 0,3 bar (30 kpa), max. 0,01 bar (1 kpa) pro opačný průtok kvs: 5,0 skok: 2,9mm uzavření: 11,5mm připojovací závit: M30 x 1,5 Regulátor otáček utotransformátorový regulátor rychlosti otáček jednofázových motorů je určen pro připojení a regulaci rychlosti otáček jednofázových motorů. S motorem je zapojen sériově jako standardní vypínač. Je vybaven spínacím tlačítkem se signalizací provozu a otočným knoflíkem, pomocí něhož lze nastavit jednu z pěti rychlostí. Splňuje třídu izolace II a stupeň elektrického krytí IP 30; max. teplota okolí 40 C, tepelná izolace třídy (130 C). Vyroben shodně s EN Obecné schéma elektrického zapojení Regulátor otáček 1. motor ventilátoru 2. pohon dvoucestného teplovodního ventilu 3. regulátor otáček 4. prostorový termostat 5. hlavní vypínač

30 Tabulky parametry Provozní podmínky výměníku - maximální provozní tlak teplonosného média je 1,6 MPa, - maximální teplota teplonosného média je 110 C osah proudu vzduchu v metrech Otáčky ventilátoru MXIMUS 27 MXIMUS 53 MXIMUS 27 s fitrem EU2 MXIMUS 53 s fitrem EU , , ,5 4, , osah proudu vzduchu uvedený v tabulce výše byl naměřen při teplotě vzduchu 15 C. MXIMUS 27 návrhové parametry, otáčky ventilátoru 5 Teplota vody vstup/výstup Průtok vzduchu na vstupu na výstupu Topný výkon Tlaková ztráta na straně vody Průtok vody C m3/h C C kw kpa m3/h 0 18,1 26,2 10,5 1, ,0 24,1 9,1 1,06 90/ ,9 22,2 7,9 0, ,8 20,2 6,7 0, ,6 18,3 5,6 0, ,5 22,3 8,2 0, ,4 20,4 7,0 0,89 80/ ,2 18,4 5,9 0, ,1 16,5 4,8 0, ,9 14,6 3,9 0, ,8 18,5 6,1 0, ,7 16,5 5,0 0,72 70/ ,5 14,6 4,0 0, ,3 12,8 3,1 0, ,1 10,9 2,5 0,48 MXIMUS 27 návrhové parametry, otáčky ventilátoru 4 Teplota vody vstup/výstup Průtok vzduchu na vstupu na výstupu Topný výkon Tlaková ztráta na straně vody Průtok vody C m3/h C C kw kpa m3/h 0 18,6 25,5 10,0 1, ,5 23,5 8,7 1,04 90/ ,3 21,6 7,6 0, ,2 19,7 6,4 0, ,0 17,8 5,4 0, ,9 21,8 7,9 0, ,7 19,8 6,7 0,87 80/ ,6 17,9 5,6 0, ,4 16,1 4,6 0, ,2 14,3 3,7 0, ,1 18,0 5,8 0, ,0 16,1 4,8 0,71 70/ ,8 14,3 3,8 0, ,6 12,5 3,0 0, ,4 10,7 2,4 0,47 Příslušenství k regulaci teplovzdušných jednotek MXIMUS naleznete na str. 62 MXIMUS 27 návrhové parametry, otáčky ventilátoru 3 Teplota vody vstup/výstup Průtok vzduchu na vstupu na výstupu Topný výkon Tlaková ztráta na straně vody Průtok vody C m3/h C C kw kpa m3/h 0 20,8 22,5 8,0 0, ,5 20,8 7,0 0,92 90/ ,3 19,1 6,1 0, ,0 17,4 5,1 0, ,6 15,7 4,3 0, ,8 19,2 6,3 0, ,5 17,5 5,4 0,77 80/ ,2 15,9 4,5 0, ,9 14,2 3,7 0, ,5 12,6 3,0 0, ,7 15,9 4,7 0, ,4 14,3 3,8 0,62 70/ ,1 12,6 3,1 0, ,8 11,0 2,5 0, ,4 9,5 1,9 0,41 MXIMUS 27 návrhové parametry, otáčky ventilátoru 2 Teplota vody vstup/výstup Průtok vzduchu na vstupu na výstupu Topný výkon Tlaková ztráta na straně vody Průtok vody C m3/h C C kw kpa m3/h 0 23,4 19,5 6,3 0, ,0 17,9 5,4 0,79 90/ ,6 16,5 4,7 0, ,1 15,0 3,9 0, ,6 13,6 3,3 0, ,1 16,6 4,9 0, ,6 15,2 4,1 0,67 80/ ,1 13,7 3,5 0, ,6 12,3 2,8 0, ,1 10,9 2,4 0, ,6 13,8 3,6 0, ,2 12,4 3,0 0,54 70/ ,7 10,9 2,5 0, ,1 9,5 1,9 0, ,6 8,2 1,5 0,36 MXIMUS 27 návrhové parametry, otáčky ventilátoru 1 Teplota vody vstup/výstup Průtok vzduchu na vstupu na výstupu Topný výkon Tlaková ztráta na straně vody Průtok vody C m3/h C C kw kpa m3/h 0 26,6 16,3 4,6 0, ,0 15,1 4,0 0,66 90/ ,3 13,8 3,4 0, ,7 12,6 2,9 0, ,0 11,4 2,5 0, ,8 14,0 3,6 0, ,1 12,7 3,0 0,56 80/ ,5 11,5 2,6 0, ,8 10,3 2,2 0, ,0 9,2 1,8 0, ,9 11,6 2,7 0, ,3 10,4 2,3 0,46 70/ ,6 9,2 1,8 0, ,8 8,1 1,4 0, ,1 6,9 1,1 0,

31 MXIMUS 53 návrhové parametry, otáčky ventilátoru 5 Teplota vody vstup/výstup Průtok vzduchu na vstupu na výstupu Topný výkon Tlaková ztráta na straně vody Průtok vody C m3/h C C kw kpa m3/h 0 39,1 52,2 10,5 2, ,7 48,1 9,1 2,12 90/ ,3 44,2 7,9 1, ,8 40,2 6,7 1, ,3 36,5 5,6 1, ,5 44,7 8,2 1, ,1 40,7 7,0 1,79 80/ ,6 36,8 5,9 1, ,1 33,0 4,8 1, ,5 29,3 3,9 1, ,8 37,1 6,1 1, ,3 33,2 5,0 1,45 70/ ,8 29,4 4,0 1, ,3 25,7 3,2 1, ,7 22,1 2,5 0,97 MXIMUS 53 návrhové parametry, otáčky ventilátoru 4 Teplota vody vstup/výstup Průtok vzduchu na vstupu na výstupu Topný výkon Tlaková ztráta na straně vody Průtok vody C m3/h C C kw kpa m3/h 0 40,0 50,4 9,8 2, ,5 46,5 8,5 2,05 90/ ,1 42,7 7,4 1, ,5 38,9 6,3 1, ,0 35,3 5,3 1, ,2 43,2 7,8 1,9 5 36,7 39,4 6,6 1,73 80/ ,2 35,6 5,5 1, ,7 31,9 4,5 1, ,1 28,3 3,7 1, ,4 35,9 5,8 1, ,9 32,1 4,7 1,41 70/ ,3 28,4 3,8 1, ,8 24,8 3,0 1, ,2 21,4 2,4 0,93 MXIMUS 53 návrhové parametry, otáčky ventilátoru 3 Teplota vody vstup/výstup Průtok vzduchu na vstupu na výstupu Topný výkon Tlaková ztráta na straně vody Průtok vody C m3/h C C kw kpa m3/h 0 43,4 43,9 7,8 1, ,8 40,5 6,7 1,78 90/ ,1 37,1 5,8 1, ,3 33,8 4,9 1, ,6 30,7 4,1 1, ,2 37,6 6,1 1, ,5 34,2 5,2 1,50 80/ ,8 31,0 4,3 1, ,0 27,8 3,5 1, ,2 24,7 2,9 1, ,0 31,3 4,5 1, ,3 28,0 3,7 1,23 70/ ,5 24,8 3,0 1, ,7 21,7 2,4 0, ,8 18,7 1,9 0,82 Příslušenství k regulaci teplovzdušných jednotek MXIMUS naleznete na str. 62 MXIMUS 53 návrhové parametry, otáčky ventilátoru 2 Teplota vody vstup/výstup Průtok vzduchu na vstupu na výstupu Topný výkon Tlaková ztráta na straně vody Průtok vody C m3/h C C kw kpa m3/h 0 47,9 36,3 5,5 1, ,0 33,5 4,8 1,47 90/ ,0 30,7 4,1 1, ,0 28,0 3,5 1, ,9 25,4 2,9 1, ,1 31,2 4,4 1, ,2 28,4 3,9 1,27 80/ ,2 25,7 3,1 1, ,1 23,1 2,6 1, ,0 20,5 2,1 0, ,3 26,0 3,2 1, ,3 23,3 2,7 1,02 70/ ,3 20,7 2,2 0, ,2 18,1 1,8 0, ,1 15,6 1,4 0,68 MXIMUS 53 návrhové parametry, otáčky ventilátoru 1 Teplota vody vstup/výstup Průtok vzduchu na vstupu na výstupu Topný výkon Tlaková ztráta na straně vody Průtok vody C m3/h C C kw kpa m3/h 0 52,1 30,1 4,0 1, ,9 27,7 3,4 1,22 90/ ,7 25,4 2,9 1, ,4 23,3 2,6 1, ,1 21,0 2,2 0, ,8 25,9 3,1 1, ,6 23,6 2,7 1,04 80/ ,3 21,3 2,3 0, ,8 19,2 1,9 0, ,7 17,1 1,5 0, ,4 21,6 2,4 0, ,2 19,4 2,0 0,85 70/ ,9 17,2 1,6 0, ,6 15,1 1,3 0, ,2 13,0 1,0 0,

32 MXIMUS Filtrační komora Regulační klapka Příslušenství Příslušenství k regulaci utotransformátorový regulátor otáček voucestný ventil Servopohon k regulační klapce/směšovací komoře x iferenciální snímač tlaku Řízení až 5-ti jednotek Maximus najednou MaR, schéma zapojení v Technicko-provozní dokumentaci Maximus Elastická manžeta Směšovací komora x , x x Popis dalšího příslušenství naleznete v Technicko provozní dokumentaci MXIMUS
