1 Technická dokumentace specifikace edm tu pln ní 1

2 OBSAH TECHNICKÉ DOKUMENTACE: 1. Souhrnná technická zpráva 2. Souhrnná technická specifikace P edm tu pln ní 2

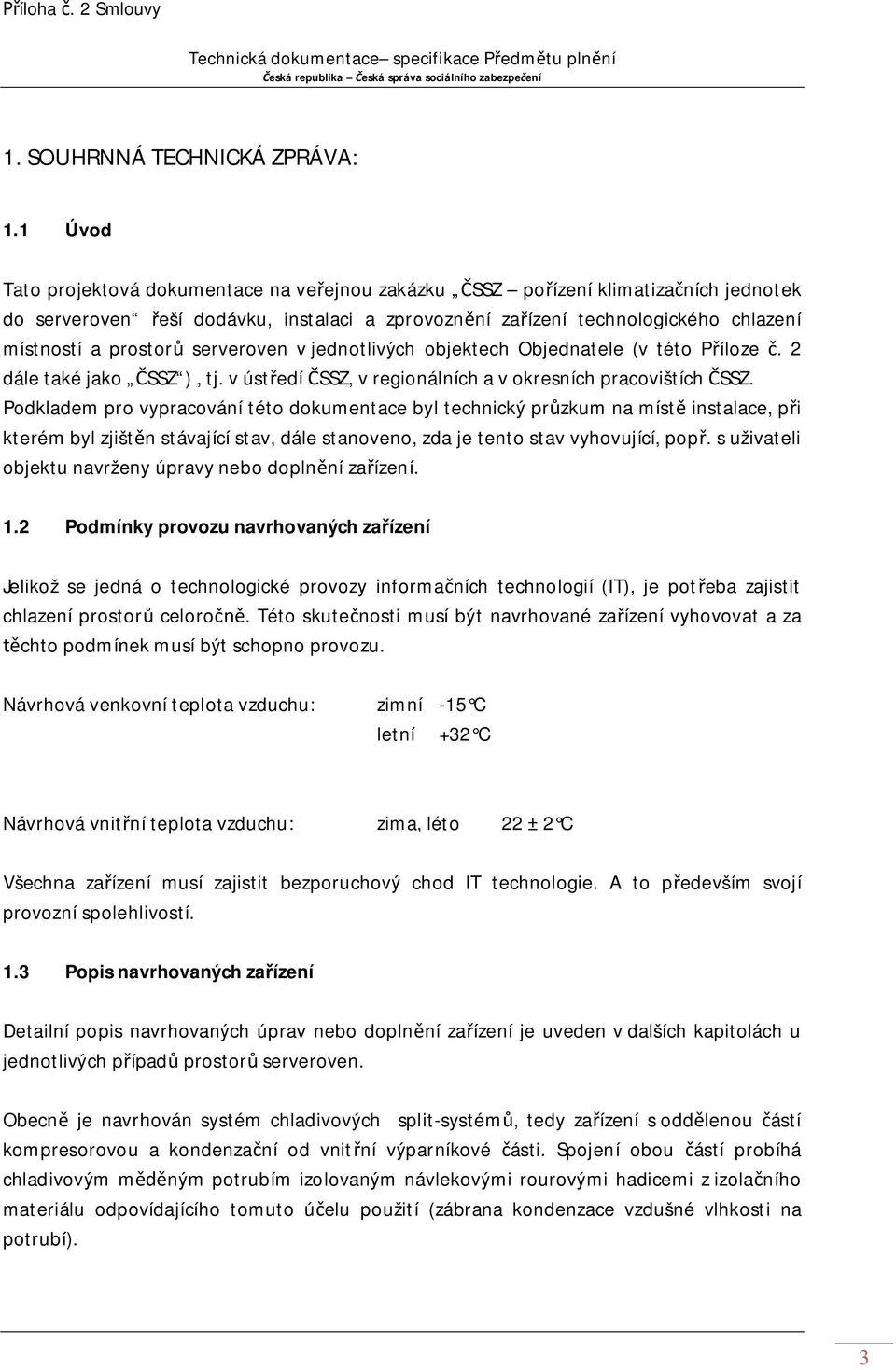

3 1. SOUHRNNÁ TECHNICKÁ ZPRÁVA: 1.1 Úvod Tato projektová dokumentace na ve ejnou zakázku SSZ po ízení klimatiza ních jednotek do serveroven eší dodávku, instalaci a zprovozn ní za ízení technologického chlazení místností a prostor serveroven v jednotlivých objektech Objednatele (v této P íloze. 2 dále také jako SSZ ), tj. v úst edí SSZ, v regionálních a v okresních pracovištích SSZ. Podkladem pro vypracování této dokumentace byl technický pr zkum na míst instalace, p i kterém byl zjišt n stávající stav, dále stanoveno, zda je tento stav vyhovující, pop. s uživateli objektu navrženy úpravy nebo dopln ní za ízení. 1.2 Podmínky provozu navrhovaných za ízení Jelikož se jedná o technologické provozy informa ních technologií (IT), je pot eba zajistit chlazení prostor celoro. Této skute nosti musí být navrhované za ízení vyhovovat a za chto podmínek musí být schopno provozu. Návrhová venkovní teplota vzduchu: zimní -15 C letní +32 C Návrhová vnit ní teplota vzduchu: zima, léto 22 ± 2 C Všechna za ízení musí zajistit bezporuchový chod IT technologie. A to p edevším svojí provozní spolehlivostí. 1.3 Popis navrhovaných za ízení Detailní popis navrhovaných úprav nebo dopln ní za ízení je uveden v dalších kapitolách u jednotlivých p ípad prostor serveroven. Obecn je navrhován systém chladivových split-systém, tedy za ízení s odd lenou ástí kompresorovou a kondenza ní od vnit ní výparníkové ásti. Spojení obou ástí probíhá chladivovým m ným potrubím izolovaným návlekovými rourovými hadicemi z izola ního materiálu odpovídajícího tomuto ú elu použití (zábrana kondenzace vzdušné vlhkosti na potrubí). 3

4 ipojení za ízení ke zdroji elektrického proudu je v tšinou navrhováno ze stávajících elektrorozvad, jejichž poloha je popsána v dalším textu. Pokud je pot eba vyrobit a instalovat rozvad nový, je toto specifikováno. Vždy se p edpokládá, že v rozvad i bude instalován nový jistící prvek pot ebné charakteristiky zajiš ující spolehlivý start a chod chladící jednotky. Instalace musí být provedena, stejn jako kabeláž, podle p íslušných edpis a norem a potvrzena záv re nou revizí. Odvod kondenzátu od vnit ních výparníkových jednotek je proveden plastovým potrubím (PPR nebo HT) do kanaliza ní soustavy objektu. Pokud je za ízení rozši ováno, je využito stávajících vedení kondenzátu, které se pouze rozší í o napojení nových jednotek. V naprosté tšin p ípad je evakuace kondenzátu podpo ena instalací kondenzátního erpadla, které erpá kondenzát do vyšší polohy, odkud pak odtéká gravita. Venkovní jednotky jsou umíst ny vesm s na konzolách na st nách nebo na plochých st echách. Konkrétní p ípady jsou popsány v dalším textu. Je t eba uvažovat i s antivibra ními podložkami a silentbloky pro zabrán ní p enosu vibrací do stavebních konstrukcí. Vždy je t eba uvažovat s veškerým rozsahem prací, který je pot eba pro bezchybnou a úplnou funkci požadovaných za ízení, a to i když toto není výslovn uvedeno. Jedná se zejména o stavební p ipomoci v souvislosti s realizací tras potrubí a kabel a to v etn následných dot sn ní a uvedení okolí prostupu do p vodního stavu. 2. SOUHRNNÁ TECHNICKÁ SPECIFIKACE DODÁVEK A PRACÍ 2.1 Úvod Tato souhrnná specifikace P edm tu pln ní je rozši ující a detailizující popis položek uvedených v jednotlivých výkazech vým r u jednotlivých za ízení a prostor. Poskytovatel musí pracovat s ob ma dokumenty, tedy s výkazem vým r a technickou specifikací tak, aby získal všechny pot ebné informace o poptávaném za ízení, rozsahu P edm tu pln ní. 2.2 Podrobná technická specifikace jednotlivých typ dodávek íslo položky Popis položky Technická specifikace vlastností 4

5 2.2.1 Split jednotka venkovní Chladicí za ízení d leného systému chladivového kompresorového chlazení s odd lenou ástí venkovní (kompresorová a kondenza ní) a vnit ní (výparníková). Kondenzátor s nuceným chlazením vzduchem. Venkovní jednotka vyrobena z elektrolyticky zinkované oceli a sou ástí s antikorozním opat ením. Vybavena krytem p ipojovacích ventil. Chladivo R407C nebo R410A. ízení výkonu systémem INVERTER (spojitá regulace výkonu) Vnit ní split jednotka nást nná Vnit ní split jednotka podstropní Multi - split jednotka venkovní Vnit ní výparníková jednotka v nást nném provedení s výparníkem, ventilátorem, s filtrem prachových ástic a se snadno demontovatelným elním panelem pro pohodlné išt ní. Chladivo odpovídající p íslušné venkovní jednotce. Vybavená IR (infra erveným) dálkovým ovlada em s displejem a s nást nným držákem. Jednotka vybavena diagnostikou a bezpe nostní funkcí. Pomocí LED diod nebo LCD lze zjistit p ípadnou poruchu. Vnit ní výparníková jednotka v podstropním provedení s výparníkem, ventilátorem, s filtrem prachových ástic a se snadno demontovatelným elním panelem pro pohodlné išt ní. Chladivo odpovídající p íslušné venkovní jednotce. Vybavená IR (infra erveným) dálkovým ovlada em s displejem a s nást nným držákem. Jednotka vybavena diagnostikou a bezpe nostní funkcí. Pomocí LED diod nebo LCD lze zjistit p ípadnou poruchu. Chladicí za ízení d leného systému chladivového kompresorového chlazení s odd lenou ástí venkovní (kompresorová (dva kompresory) a kondenza ní) a až t emi vnit ními (výparníková). Kondenzátor s nuceným chlazením vzduchem. Venkovní jednotka vyrobena z elektrolyticky zinkované oceli a sou ástí s antikorozním opat ením. Vybavena 5

6 krytem p ipojovacích ventil. Chladivo R407C nebo R410A. ízení výkonu systémem INVERTER (spojitá regulace výkonu) Modulární chladivový systém VRV, VRF, MDV Chladicí za ízení modulárního chladivového systému Inverter a nebo digital scroll s digitáln ízeným spirálovým kompresorem. S odd lenou ástí venkovní (kompresorová a kondenza ní) a vnit ní (výparníková). V tvený systém chladivového potrubí pomocí odbo ova. Možnost ipojení až 32 vnit ních jednotek. Kondenzátor venkovní jednotky s nuceným chlazením vzduchem. Venkovní jednotka vyrobena z elektrolyticky zinkované oceli a sou ástí s antikorozním opat ením. Vybavena krytem p ipojovacích ventil. Chladivo R407C nebo R410A. Napájení 400V/50Hz. ízení výkonu systémem Inverter (spojitá regulace) nebo Digital scroll s regulací výkonu v rozsahu od 10 do 100 % (regulací obtokem axiálním pohybem statoru a p ídavným by-passem) Zimní souprava a výh ev kompresoru Potrubí chladiva a izolace, Potrubní odbo ky - refnet íslušenství pro instalaci do venkovní jednotky zajiš ující její bezproblémový chod i p i teplotách venkovního vzduchu pod +5 C až do teploty -15 C. Samolepící pás s p ipojením na 230V/50Hz. IP 54. Topný výkon 24 W. etn termostatického spína e. Maximální teplota 80 C. né potrubí pro vedení chladiva (páry a kapalina) mezi venkovní a vnit ní jednotkou. Potrubí m kké v rolích pro snadnou montáž se zna kou kvality RAL. Dimenze potrubí dle p ipojeného výkonu za ízení. V etn p ípadných odbo ovacích tvarovek refnet. Izolace potrubí v celém jeho rozsahu návlekovými rourovými hadicemi z um lého kau uku s certifikátem pro použití na rozvody chladiva (se zábranou proti pronikání vlhkosti). Spojování pouze a jedin lepením. etn vzájemného uchycení do svazku a uchycení svazku 6

7 na stavební konstrukce a p ípadných lišt. V etn všech pot ebných pr raz a otvor do stavebních konstrukcí, následného ut sn ní a za išt ní. Originální výrobcem modulárního systému schválené potrubní odbo ky chladivového potrubí zaru ující konstantní rychlost chladiva v potrubí. Odbo ky v etn prefabrikované tepelné izolace Potrubí odvodu kondenzátu Plastové potrubí sva ované z polypropylenu (PPR) nebo lepené z novoduru vedené ve spádu minimáln 1 % od jednotky do systému kanalizace objektu. Flexibilní hadice s hladkou vnit ní st nou v délce maximáln 1 m pro dopojení jednotky. Uvažováno v etn všech tvarovek, spojek, objímek a uchycovacích prvk. V etn všech pot ebných pr raz a otvor do stavebních konstrukcí, následného ut sn ní a za išt ní. Zkouška t snosti kanalizace erpadlo kondenzátu Speciální erpadlo pro použití jako p erpávací kondenzátu pro instalaci uvnit výparníkových jednotek nebo mimo sk jednotky. Výtlak 1,1 m p i pr toku 10 litr /hod. Napájení 230V/50Hz. V etn hladinového spína e P ívod napájení elektrosilnoproud Propojovací silový a komunika ní kabel Souhrn dodávek a prací pro zajišt ní silového napájení za ízení z elektroinstalace p íslušného objektu. Vždy instalace samostatn jišt ného vývodu (proudová hodnota podle výkonu za ízení) ve stávajícím (rozší ení) nebo novém (nová dodávka) rozvad i elektrosilnoproudu. Kabelové spojení od rozvad e k venkovní jednotce a to kabelem minimáln CYKY 3x1,5mm 2 až 3x4mm 2 podle výkonu jednotky. V etn všech pot ebných pr raz a otvor do stavebních konstrukcí, následného ut sn ní a za išt ní. Dodávka a provedení t chto prací podle odpovídajících norem. Záv re ná revize s revizní zprávou. Propojovací silový a sd lovací kabel mezi venkovní a vnit ní (vnit ními) jednotkou (jednotkami). Stín ný kabel typu JYTY pot ebného množství žil a jejich pr ezu podle typu za ízení. V etn všech pot ebných pr raz a otvor do 7

8 stavebních konstrukcí, následného ut sn ní a za išt ní Konzole pod venkovní jednotku montáž na st nu Stojan pod venkovní jednotku montáž na plochou st echu Montáž a oživení split systému, multi - split systému a modulárních systém VRV, MDV Demontáž stávajícího za ízení Ostatní nespecifikované práce - dopravné Speciální ocelové konzole (2 ks pro každou venkovní jednotku) z ocelových profil s práškov lakovaným povrchem (barva RAL 9002 bílá). Variabilní výklopné provedení. Odpovídající nosnost podle venkovní jednotky. Originální antivibra ní silentbloky jako p íslušenství venkovní jednotky. V. montáže a montážního materiálu (vrtání, hmoždinek a šroub ). Speciální ocelová konstrukce na 4 podporách z ocelových profil s práškov lakovaným povrchem (barva RAL 9002 bílá). Stabilní provedení odpovídající nosnost podle venkovní jednotky. Usazené na 4 betonových dlaždicích rozm ru minimáln 600x600x50mm. Originální antivibra ní silentbloky jako p íslušenství venkovní jednotky. V. montáže a montážního materiálu (vrtání, hmoždinek a šroub apod.). Souhrn dodávek a prací nutných pro zajišt ní bezvadného provozu split a VRV, MDV systém, v. protokolárních tlakových zkoušek potrubí (protokol bude sou ástí edávací dokumentace), zkušební provoz. Odsátí, vakuace a pln ní systému chladivem. V etn pot ebné nápln chladiva. Souhrn dodávek a prací v souvislosti s demontáží stávajícího za ízení split systému chlazení sestávající edevším z: odsátí chladiva, demontáž potrubí a jednotek. Ekologická likvidace za ízení v etn dodání certifikovaného protokolu o ekologické likvidaci za ízení. Sou ástí je zaškolení obsluhy a p edání všech provozních návod a návod na užívaní za ízení, záru ních list, dokumentace pro údržbu, režimu údržby a preventivních prohlídek za ízení. P edání této dokumentace prob hne ve dvou vyhotoveních originály a 1x kopie. 8

9 Za ízení staveništ, je ábové práce, lešení Vybudování za ízení staveništ a to v rozsahu pot ebného pro ádné pln ní P edm tu pln ní, následná likvidace za ízení staveništ a uvedení do p vodního stavu. Všechny je ábové práce a náklady na jejich realizaci a v jejich souvislosti. Lešení stavba, pronájem a demontáž a veškeré náklady v souvislosti s pot ebou lešení Dokumentace skute ného provedení stavby Zhotovení dokumentace skute ného provedení stavby ve dvou vyhotoveních pro archiv investora v etn fotodokumentace jednotlivých klimatiza ních za ízení v daném míst pln ní. 9
