1 7. PLOCHÉ STŘEŠNÍ KONSTRUKCE FUNKCE A POŽADAVKY Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice
2 Tento učební materiál vznikl v rámci projektu "Integrace a podpora studentů se specifickými vzdělávacími potřebami na Vysoké škole technické a ekonomické v Českých Budějovicích" s registračním číslem CZ.1.07./2.2.00/ Tento projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky.
3 ÚVOD Střecha je stavební konstrukce která ukončuje stavbu shora a chrání ji proti povětrnostním vlivům. Tvar a celkové provedení střechy velmi závisí na místních klimatických podmínkách. V tropických a subtropických oblastech se například tradičně častěji uplatňují střechy ploché; oproti tomu v mírných a chladných podnebných pásech jsou běžnější střechy šikmé.
4 FUNKCE STŘECHY Hlavní funkcí střechy je chránit prostor pod sebou před povětrnostními vlivy (deštěm, sněhem, větrem, slunečním zářením apod.). Každá střecha má za úkol odvádět vodu s horní části stavby a bránit jejímu nahromadění, jež by mohlo postupně konstrukci stavby poškodit zatékáním či růstem dřevokazných hub a plísní. V podnebných oblastech s častým sněžením musí být konstrukce střechy dostatečně pevná, aby váhu ležícího sněhu unesla.

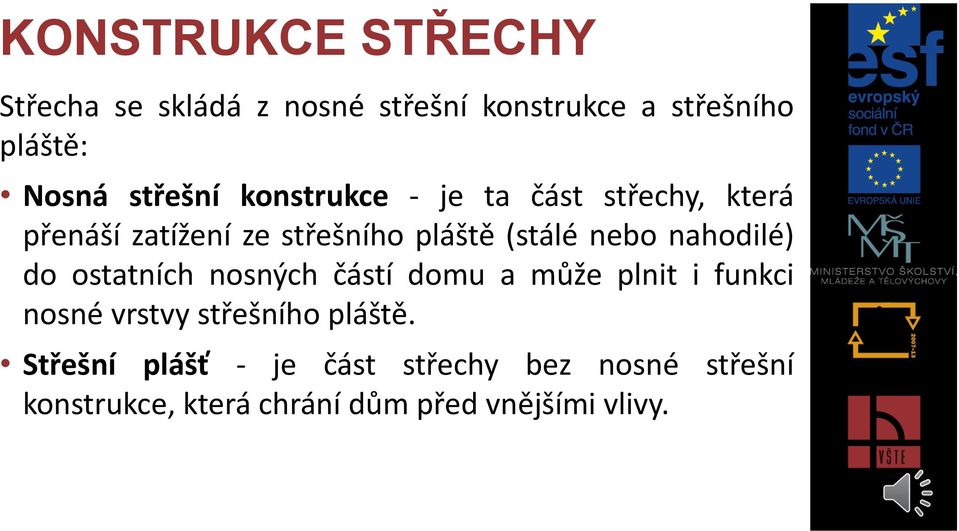

5 KONSTRUKCE STŘECHY Střecha se skládá z nosné střešní konstrukce a střešního pláště: Nosná střešní konstrukce - je ta část střechy, která přenáší zatížení ze střešního pláště (stálé nebo nahodilé) do ostatních nosných částí domu a může plnit i funkci nosné vrstvy střešního pláště. Střešní plášť - je část střechy bez nosné střešní konstrukce, která chrání dům před vnějšími vlivy.
6 NOSNÁ STŘEŠNÍ KONSTRUKCE U ploché střechy tuto funkci většinou plní stropní konstrukce stejného stavebního systému, ze kterého je dům postaven. Konstrukce musí být dimenzována tak, aby dokázala přenést trvalá zatížení tzn. vlastní hmotnost a váhu střešní krytiny, tepelné izolace, hydroizolace a další. Dále musí bezpečně vydržet i nahodilá krátkodobá zatížení sněhem nebo větrem. Z hlediska použitého materiálu mohou být hlavní nosné konstrukce zastřešení dřevěné, železobetonové nebo ocelové.
7 STŘEŠNÍ PLÁŠŤ Jednotlivé vrstvy střešního pláště plochých střech jsou: provozní vrstva - vrstva při vnějším povrchu střešního pláště umožňující provozní využití střechy. hydroizolační vrstva - vodotěsná izolace chránící podstřešní prostory a vrstvy střešního pláště, které jsou pod ní, před atmosférickými vlivy, případně před provozní či technologickou vodou. Jako hydroizolace lze použít asfaltové pásy, syntetické fólie, kovové plechy nebo stěrkové a stříkané hydroizolace. Veškeré spoje musí být vodotěsné.

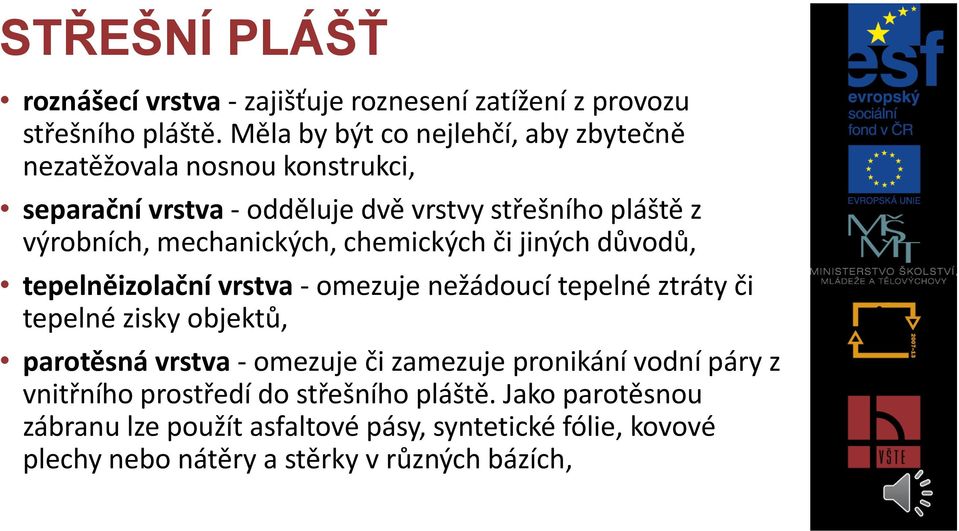

8 STŘEŠNÍ PLÁŠŤ roznášecí vrstva - zajišťuje roznesení zatížení z provozu střešního pláště. Měla by být co nejlehčí, aby zbytečně nezatěžovala nosnou konstrukci, separační vrstva - odděluje dvě vrstvy střešního pláště z výrobních, mechanických, chemických či jiných důvodů, tepelněizolační vrstva - omezuje nežádoucí tepelné ztráty či tepelné zisky objektů, parotěsná vrstva - omezuje či zamezuje pronikání vodní páry z vnitřního prostředí do střešního pláště. Jako parotěsnou zábranu lze použít asfaltové pásy, syntetické fólie, kovové plechy nebo nátěry a stěrky v různých bázích,
9 STŘEŠNÍ PLÁŠŤ spádová vrstva - vytvářející potřebný sklon následujících vrstev střešního pláště. Měla by být co nejlehčí, aby zbytečně nezatěžovala nosnou konstrukci, nosná konstrukce střechy - přenáší zatížení od jednoho či několika střešních plášťů, doplňkových konstrukcí, vody, sněhu, větru, provozu apod. do ostatních nosných částí objektu.
10 ROZDĚLENÍ STŘECH 1. Podle tvaru střešní roviny Střechy vytvořené rovinnými střešními plochami ploché 2. Podle sklonu střešní roviny Ploché střechy mají sklon střešní roviny v rozmezí 0 < α 10. Podle zahraničních měřítek mohou mít ploché střechy sklon až do 20.
11 ROZDĚLENÍ STŘECH 3. Podle počtu plášťů a) Jednoplášťová střecha - střecha, která odděluje chráněné (vnitřní) prostředí jedním střešním pláštěm. b) Dvouplášťová střecha - střecha, která odděluje chráněné (vnitřní) prostředí dvěma střešními plášti oddělenými od sebe vzduchovou vrstvou. c) Několikaplášťová střecha - střecha, která odděluje chráněné (vnitřní) prostředí několika střešními plášti oddělenými od sebe vzduchovými vrstvami.
12 ROZDĚLENÍ STŘECH 4. Podle funkce a) Nepochůzná střecha: umožňuje přístup pouze pro kontrolu stavu konstrukce, zařízení na střeše a nezbytnou údržbu. b) Provozní střecha: je využívána pro účely rekreace, dopravy, umístění speciálního technologického vybavení objektů apod. Zahrnuje střechy pochůzné, pojízdné, střešní terasy i zahrady.
13 ROZDĚLENÍ STŘECH 5. Podle způsobu odvodnění a) odvodnění mimo půdorys stavby pomocí žlabů: podokapních, mezistřešních, zaatikových. b) odvodnění dovnitř dispozice pomocí střešních vtoků (vpustí), mezistřešních nebo zaatikových žlabů. 6. Podle technologie vyrobení Monolitické. Montované.
14 POŽADAVKY NA STŘECHY 1. Statické - střecha musí přenést veškerá zatížení (od střešního pláště, vody, sněhu, větru, provozu, atd.) do ostatních nosných konstrukcí objektu. 2. Protipožární - musí vykazovat určitou požární odolnost. 3. Na využití střešních ploch - tzv. provozní střechy (pochůzné, pojížděné a zelené střechy). 4. Na využití podstřešních prostorů. 5. Na horní osvětlení - střešní okna, světlíky, apod. 6. Na větrání - u vzduchových mezer dvouplášťových či víceplášťových střech.
15 POŽADAVKY NA STŘECHY 7. Na vnitřní prostředí - teplota a relativní vlhkost vnitřního vzduchu. 8. Na rozpětí (vzdálenost podpor) - podle účelu podstřešních prostorů. 9. Architektonické: pasivní funkce (krytí objektu), aktivní funkce (výraz díla). 10. Na trvanlivost - dočasné (provizorní), trvalé. 11. Ekonomické.
