KS ČISTÉ NÁSTAVCE Vzduchové výusti pro absolutní filtry
|
|
- Ondřej Procházka
- před 5 lety
- Počet zobrazení:
Transkript
1 tec h nick ý list KS ČISTÉ NÁSTAVCE Vzduchové výusti pro absolutní filtry
2
3 KS čisté nástavce technický list 3 objednávkový klíč ks čisté nástavce Název zařízení KS Čistý nástavec Velikost 1 = velikost mm (pro vložku KS BESTFIL mm) 2 = velikost mm (pro vložku KS BESTFIL mm) 3 = velikost mm (pro vložku KS BESTFIL mm) 4 = velikost mm (pro vložku KS BESTFIL mm) 5 = velikost mm (pro vložku KS BESTFIL mm) 6 = velikost mm (pro vložku KS BESTFIL mm) Materiál nástavce O = Ocel lakovaná RAL 9010 (jiný odstín na dotaz) Z = pozinkovaná ocel bez povrchové úpravy (sváry ošetřeny studeným zinkem) N = nerez (není nutné lakovat) Hloubka filtru 0 = bez filtru 7 = hloubka filtru 7mm 150 = hloubka filtru 150mm (na dotaz) 292 = hloubka filtru 292mm (na dotaz) Materiál rámečku filtru X = bez filtru M = MDF H = hliník N = nerez Připojovací hrdlo H = horizontální (vel. 1-4) V = vertikální (vel. 5-6) Typ připojovacího hrdla K = kruh C = čtverec O = obdélník Klapka (mechanická) KO = bez klapky KV = klapka vzduchotěsná (vel. 1-4) Typ výustky VVP = výřivá výustka (pevné lamely) VVS = výřivá výustka (stavitelné lamely) DP = děrovaný plech D = difuzor Stropní uchycení pomocí zavitových tyčí O - nástavec bez lemu L - nástavec s lemem pro dosazení k rastru stropu KS Čistý nástavec Z M - H - K - KV - VVP - L
4 4 technický list KS čisté nástavce 6 velikostí, které lze mezi sebou mnohonásobně kombinovat S integrovanou klapkou nebo bez klapky Zkouška na těsnost osazení filtru a měření tlakové ztráty jsou možné z prostoru (místnosti) Nízké stavební výšky Jednoduše demontovatelné vzduchové výusti Bezproblémová údržba a dezinfekce KS Čisté nástavce jsou vzduchové výusti se zabudovanými absolutními filtry sloužící k filtraci a rozdělování vzduchu. Odloučení bakterií, virů a prachových částic se děje bezprostředně před vstupem vzduchu do místnosti. Eliminují se tím rizika a nevýhody systému centrální filtrace. KS Čisté nástavce s vířivými výustmi Oblasti použití Oblasti nasazení KS Čisté nástavce se nasazují všude tam, kde jsou kladeny vysoké požadavky na čistotu vzduchu a nízký počet zárodků v přívodním vzduchu jako např. v: nemocnicích (konvenční prostory operačních sálů a vedlejší místnosti operačních sálů, jednotky intenzívní péče, sterilní zóny, izolační stanice atd.) průmyslu (farmaceutický, potravinářský, elektronický, optický, chemický) KS Čistý nástavec nesmí být používán v prostředí s nebezpečím výbuchu laboratořích (čisté zóny a pracoviště, filtrace toxických aerosolů z odvodního vzduchu)
5 KS čisté nástavce technický list 5 Konstrukční stavba Skříň KS Čistého nástavce sestává z ocelového plechu a je bíle, práškově lakována RAL Pro bezpečnou a jednoduchou montáž absolutního filtru jsou všechny potřebné díly z nerezavějících, resp. proti korozi chráněných materiálů. Vzduch se přivádí přes kulatá připojovací hrdla, do nichž je možno namontovat vzduchotěsné uzavírací klapky. Jako prvky rozvodu vzduchu je možno osadit buď děrované desky, upevněné 4 rohovými šroubovými spoji, nebo téměř všechny běžné vířivé výusti a difusory. Standardní barva pro prvky rozvodu vzduchu je bílá (RAL 9010). Zkušební přístroj těsnosti osazení Všechny skříně jsou vybaveny přípojem pro měření tlaku a přípojem zkušební drážky, které jsou přístupné z místnosti po odejmutí prvku rozvodu vzduchu. Zkouška na těsnost uložení osazeného filtru se dá jednoduše provést zkušebním přístrojem těsnosti osazení. Model KS Čistého nástavce s klapkou Zabudování a montáž KS Čisté nástavce se mohou zabudovat do všech běžných stropních systémů. Dbejte při tom na separátní návod na instalaci a údržbu. V případě KS Čistých nástavců s difusory nebo vířivými výustmi je třeba dbát na to, aby se naplánoval dostatečný odstup od stěn, pilířů a sousedních KS Čistých nástavců. KS Čistý nástavec s vířivou výustí kombinace ks čistých nástavců KS Čisté nástavce s děrovanými deskami je možno libovolně kombinovat do větších výtlačných polí, tzn. namontovat je příslušně vedle sebe. KS Čistý nástavec s děrovaným plechem
6 6 technický list KS čisté nástavce Přehled základních parametrů Čistých Nástavců Základní parametry čistých nástavců VELIKOST TĚSNÁ KLAPKA ROZMĚR NÁSTAVCE TYPY VÝUSTÍ ROZMĚR VÝUSTI PŘIPOJOVACÍ PRŮMĚR VÁHA VČETNĚ FILTRU LAKOVÁNÍ MĚŘENÍ TĚSNOSTI ULOŽENÍ FILTRU ROZMĚR FILTRU 1 ano mm vířivá / děrovaný plech mm 147 mm 13 kg* RAL 9010 ano mm 1 ne mm vířivá / děrovaný plech mm 147 mm 12 kg* RAL 9010 ano mm 2 ano mm vířivá / děrovaný plech mm 197 mm 1 kg* RAL 9010 ano mm 2 ne mm vířivá / děrovaný plech mm 197 mm 17 kg* RAL 9010 ano mm 3 ano mm vířivá / děrovaný plech mm 221 mm 26 kg* RAL 9010 ano mm 3 ne mm vířivá / děrovaný plech mm 221 mm 25 kg* RAL 9010 ano mm 4 ano mm vířivá / děrovaný plech mm 247 mm 29 kg* RAL 9010 ano mm 4 ne mm vířivá / děrovaný plech mm 247 mm 2 kg* RAL 9010 ano mm 5 ne mm děrovaný plech mm 353 mm 42 kg* RAL 9010 ano mm 6 ne mm děrovaný plech mm 353 mm 47 kg* RAL 9010 ano mm * Hmotnost platí pouze s filtrem o hloubce rámečku 7mm
7 KS čisté nástavce technický list 7 VÝKRESOVÁ DOKUMENTACE Velikost č.1: včetně těsné klapky Mx st ikost_1\ istý nást
8 technický list KS čisté nástavce Velikost č. 1: sestava bez klapky Mx
9 450 KS čisté nástavce technický list 9 Velikost č. 2: včetně těsné klapky Mx
10 10 technický list KS čisté nástavce Velikost č. 2: sestava bez klapky Mx
11 KS čisté nástavce technický list 11 Velikost č. 3: včetně těsné klapky Mx
12 12 technický list KS čisté nástavce Velikost č. 3: sestava bez klapky Mx
13 KS čisté nástavce technický list 13 Velikost č. 4: včetně těsné klapky Mx
14 14 technický list KS čisté nástavce Velikost č. 4: sestava bez klapky Mx
15 KS čisté nástavce technický list 15 Velikost č.5: sestava bez klapky Mx
16 16 technický list KS čisté nástavce Velikost č. 6: sestava bez klapky Mx
17 KS čisté nástavce technický list 17 Filtry KS BESTFIL pro zabudování do KS Čistých nástavců Typ filtru kvalita KS BESTFIL Typický stupeň odloučení dle EN 122 % > = 95 > = 99,95 > = 99,995 Třída filtrace dle EN 122 E11 H13 H14 Maximální koncová tlaková ztráta Pa ODPOR VZDUCHU V ZÁVISLOSTI NA MNOŽSTVÍ VZDUCHU Provozuje-li se více KS Čistých nástavců stejných nebo různých velikostí, avšak se stejnou charakteristikou odporu vzduchu při stejném vstupním tlaku, není potřebné žádné vyrovnávání objemového průtoku, neboť se zvyšujícím se znečištěním filtrů stoupá přibližně ve stejné míře tlaková ztráta pro všechny velikosti. Kombinují-li se typy KS Čistých nástavců s rozdílnými charakteristikami, je třeba jejich provozní objemové průtoky příslušně přizpůsobit (např. regulace objemového průtoku). Tlaková ztráta KS Čistého nástavce vel. 1 s filtrem KS BESTFIL mm H13 (křivka 1) Max. průtok vzduchu pro filtr KS BESTFIL mm H13 (křivka 2): Tlaková ztráta [Pa] Průtok vzduchu [m 3 /h]
18 1 technický list KS čisté nástavce Tlaková ztráta KS Čistého nástavce vel. 2 s filtrem KS BESTFIL mm H13 (křivka 1) Max. průtok vzduchu pro filtr KS BESTFIL mm H13 (křivka 2) Tlaková ztráta [Pa] Průtok vzduchu [m 3 /h] KS BESTFIL s MDF rámem
19 KS čisté nástavce technický list 19 Tlaková ztráta KS Čistého nástavce vel. 3 s filtrem KS BESTFIL mm - H13 (křivka 1) Max. průtok vzduchu pro filtr KS BESTFIL mm - H13 (křivka 2) Tlaková ztráta [Pa] Průtok vzduchu [m 3 /h] KS BESTFIL s AL rámem
20 20 technický list KS čisté nástavce Tlaková ztráta KS Čistého nástavce velikosti 4 s filtrem KS BESTFIL mm H13 (křivka 1). Max. průtok vzduchu pro filtr KS BESTFIL mm H13 (křivka 2) Tlaková ztráta [Pa] Průtok vzduchu [m 3 /h] Poznámka 1 Při množství vzduchu > 100 % jmenovitého množství vzduchu je třeba brát ohled na eventuální akustické mezní hodnoty (hluky proudění) a na kritéria tepelné pohody. 2 Nepřekračovat mezní průtoky vzduchu stanovené pro HEPA filtry KS BESTFIL, nemusela by být dodržena třída filtrace.
21 KS čisté nástavce technický list 21 dosah proudění Rychlost vzduch přivedeného potrubím kruhového průřezu do vzduchové výusti zkoumaného vzorku díky náhlému rozšíření poklesne a skříň vyústi zapůsobí jako expanzní prostor, ze kterého by vzduch měl proudit rovnoměrně výtokovými otvory i přes to, že proud vzduchu změní směr o 90. Proud vzduchu má své jádro, které ve vzdálenosti Lo zaniká a dále vzduch směřuje volným proudem do pracovní oblasti. Po okrajích proudu dochází k indukci přiváděného vzduchu se vzduchem ve větraném prostoru a zde je rychlost proudění vzduchu menší než ve střední části proudu (ve vzdálenosti H1). Dosah proudění H1 (m): vzdálenost mezi stropem a zónou pobytu B (m): vzdálenost mezi dvěmi nástavci Q (m 3 /h): průtok vzduchu L 0 (m): jádro proudu vzduchu Bx (m): chybí Q L 0 B H 1 Bx
22 22 technický list KS čisté nástavce VÝSLEDKY Děrovaná mřížka Děrovanámřížka vzorek č. Vzdálenost od filtru 0,5 m 1 m 2 m 3 m 4 m datum začátek konec začátek konec začátek konec začátek konec začátek konec tlak[hpa] T[ C] 23,5 23,5 23,5 23,5 23,5 23,5 23,5 23,5 23,5 23,5 Režim zavřené dveře zavřené dveře zavřené dveře zavřené dveře zavřené dveře Bodměření v[m/s] Δp[Pa] v[m/s] Δp[Pa] v[m/s] Δp[Pa] v[m/s] Δp[Pa] v[m/s] Δp[Pa] 1 0,94 0,72 0,21 0,09 0,04 2 1,23 0,24 0,05 0,02 0,04 3 0,93 0,03 0,06 0,05 0,03 4 0,6 0,05 0,01 0, , 0,05 0,04 0,01 0,01 6 0,5 0,0 0,05 0,02 0,02 7 0,3 0,27 0,1 0,07 0,07 0,2 0,6 0,23 0,16 0,14 9 0,7 1,1 0,32 0,2 0, ,76 0,62 0,07 0,05 0, , 0,2 0,04 0,02 0, ,19 0,06 0,04 0,01 0, ,9 0,27 0,05 0,05 0, ,95 0,7 0,05 0,04 0,0 15 0,9 1,04 0,11 0,14 0, ,93 1,06 0,3 0,2 0,16 ø v [m/s] 0,949 0,464 0,113 0,072 0,061 ø v při 20 C [m/s] 0,941 0,460 0,112 0,071 0,061 Průtok [m 3 /s] 0,0735 0,0359 0,00 0,0056 0,0047 Průtok [m 3 /hod] 264,52 129,39 31,52 20,03 17,07
23 KS čisté nástavce technický list 23 Děrovaná mřížka 0,5 m ,93 0,9 0,95 0, ,7 0,76 0, 1, ,2 0,3 0,5 1, ,6 0,93 1,23 0,94 průměr[m/s] 0,70 0,55 0,977 1,095 1,0 m ,06 1,04 0,7 0, ,1 0,62 0,2 0, ,6 0,27 0,0 0, ,05 0,03 0,24 0,72 průměr[m/s] 0,767 0,490 0,325 0,275 2,0 m ,3 0,11 0,05 0, ,32 0,07 0,04 0, ,23 0,1 0,05 0, ,01 0,06 0,05 0,21 průměr[m/s] 0,235 0,05 0,047 0,05 3,0 m ,2 0,14 0,04 0, ,2 0,05 0,02 0, ,16 0,07 0,02 0, ,02 0,05 0,02 0,09 průměr [m/s] 0,145 0,077 0,025 0,040 4,0 m ,16 0,04 0,0 0,01 1, ,13 0,11 0,05 0, ,14 0,07 0,02 0, ,03 0,04 0,04 průměr [m/s] 0,107 0,062 0,047 0,02 Osa proudu 0,5 m 1 m 2 m 3 m 4 m 0,5 rychlost vzduchu v m/s body č. 16, 6,, 4 body č. 15, 10, 7, 3 body č. 14, 11, 6, 2 body č. 13, 12, 5, 1 osa proudu průměr [m/s] 0,30 0,15 0,065 0,040 0,062 0,5 m 1 m 2 m 3 m 4 m vzdálenost od výustky
24 24 technický list KS čisté nástavce VÝSLEDKY Výřivá mřížka Vířivá mřížka vzorek č. 1m 2m 3m 4 m datum začátek konec začátek konec začátek konec začátek konec tlak [hpa] T [ C] 22,7 22,7 22,7 22,7 22,7 22,7 22,7 22,7 Režim zavřené dveře zavřené dveře zavřené dveře zavřené dveře Bod měření v[m/s] Δp[Pa] v[m/s] Δp[Pa] v[m/s] Δp[Pa] v[m/s] Δp[Pa] 1 0,33 0 0,17 0 0,03 0 0, ,32 0 0,15 0 0,06 0 0, ,27 0 0,12 0 0,07 0 0, ,15 0 0,06 0 0,03 0 0, ,14 0 0,12 0 0,02 0 0, ,17 0 0,09 0 0,0 0 0, ,15 0 0,06 0 0,04 0 0,01 0 0,1 0 0,05 0 0,02 0 0, ,19 0 0,07 0 0,07 0 0, ,1 0 0,07 0 0,04 0 0, ,17 0 0,10 0 0,06 0 0, ,17 0 0,07 0 0,09 0 0, ,17 0 0,10 0 0,03 0 0, ,17 0 0,10 0 0, ,27 0 0,0 0 0,0 0 0, ,27 0 0,10 0 0,11 0 0,02 0 ø v [m/s] 0,206 0,0 0,094 0,0 0,049 0,0 0,024 0,0 ø v při 20 C [m/s] 0,204 0,094 0,04 0,024 Průtok [m 3 /s] 0,0149 0,006 0,0035 0,001 Průtok [m 3 /hod] 53,77 24,60 12,74 6,35
25 KS čisté nástavce technický list 25 Výřivá mřížka 1,0 m ,27 0,27 0,17 0, ,19 0,1 0,17 0, ,1 0,15 0,17 0, ,15 0,27 0,32 0,33 průměr [m/s] 0,19 0,21 0,20 0,203 2,0 m ,1 0,0 0,1 0, ,07 0,07 0,1 0, ,05 0,06 0,09 0, ,06 0,12 0,15 0,17 průměr [m/s] 0,070 0,03 0,110 0,115 3,0 m ,11 0,0 0,05 0, ,07 0,04 0,06 0, ,02 0,04 0,0 0, ,03 0,07 0,06 0,03 průměr [m/s] 0,05 0,05 0,063 0,043 4,0 m ,02 0,04 0 0, ,02 0,04 0,01 0, ,01 0,01 0,03 0, ,05 0,03 0,02 0,02 průměr [m/s] 0,025 0,030 0,015 0,02 Osa proudu průměr [m/s] 1 m 2 m 3 m 4 m 0,167 0,00 0,055 0,023 0,2 0,1 rychlost vzduchu v m/s body č. 16, 6,, 4 body č. 15, 10, 7, 3 body č. 14, 11, 6, 2 body č. 13, 12, 5, 1 osa proudu 1 m 2 m 3 m 4 m vzdálenost od výustky
26 26 technický list KS čisté nástavce 1,0 0,2 body č. 16, 6,, 4 body č. 15, 10, 7, 3 body č. 14, 11, 6, 2 body č. 13, 12, 5, 1 osa proudu 0,5 0,1 rychlost vzduchu v m/s rychlost vzduchu v m/s body č. 16, 6,, 4 body č. 15, 10, 7, 3 body č. 14, 11, 6, 2 body č. 13, 12, 5, 1 osa proudu 0,5 m 1 m 2 m 3 m 4 m vzdálenost od výustky 1 m 2 m 3 m 4 m vzdálenost od výustky Distribuce vzduchu s děrovanou mřížkou má dosah jádra proudu Lo cca 3 m. Distribuce vzduchu s vířivou mřížkou má dosah jádra proudu Lo cca 2 m. Obraz proudění vzduchu je osově symetrický s malými odchylkami. Měření prokázala, že při dopravovaném množství vzduchu cca 300 m 3 /h vzduchovou vyústí KS čistým nástavcem s děrovanou mřížkou i s mřížkou pro vířivé vyústi je rychlost v pracovní oblasti resp. pobytu osob menší než 0,2 m/s u děrované mřížky ve vzdálenosti 2,5 m a u vířivé mřížky ve 1,5 m od vyústi a je tak zajištěno bezprůvanové větrání.
27 KS čisté nástavce technický list 27 VÝSLEDKY MĚŘENÍ AKUSTICKÉHO VÝKONU Obr. 1 Závislost hladin akustického výkonu A L WA na průtoku vzduchu a úhlu natočení regulační klapky Tab. 1 Hladiny akustického výkonu A LWA [db] KS Čistého nástavce velikosti 4 s vířivou výustí v závislosti na průtoku vzduchu a úhlu natočení regulační klapky Tab. 2 Hladiny akustického výkonu A L WA [db] KS Čistého nástavce velikosti 4 s děrovaným plechem v závislosti na průtoku vzduchu a úhlu natočení regulační klapky L WA [db] V [m 3 /h] L WA [db] V [m 3 /h] úhel klapky úhel klapky ,0 32,0 40,5 49,7 53,4 0 19,9 2,2 34,9 42,2 44, ,5 39,5 4,1 5,2 63, ,9 40,1 4,6 59,0 64,6
28 2 technický list KS čisté nástavce Tab. 1 Závislost hladin akustického výkonu L Wi v [db] KS Čistého nástavce velikosti 4 s vířivou výustí při úhlu natočení regulační klapky 0 na kmitočtu f [Hz] V = 290 m 3 /h 29,1 2,1 29,5 31,1 26,6 24,3 13,2 9,0 V = 600 m 3 /h 3,5 39,4 40,9 41,2,5 30,9 26,6 24,0 V = 90 m 3 /h 43,0 41,1 46,3 45,7 41,9,3 33,3 31,9 V = 1255 m 3 /h 49,1 47,9 53,5 52,3 50,2 45,9 42,2 40,1 V = 1400 m 3 /h 50,6 4,5 55,9 55,4 52,7 51,6 4,4 45,2 f [Hz] V = 290 m 3 /h, 10,9 3,9 4,3,4 4,0 6,5 10,1 V = 600 m 3 /h 22,2 25,7 27,4 23,6 23,1 20,1 17,4 16,3 V = 90 m 3 /h 30,2 32,9 34,5 32, 33,7 31,6 29,1 27,0 V = 1255 m 3 /h 3,7 41,0 42,6 40, 42,1 41,5 39,6 37,9 V = 1400 m 3 /h 43,1 45,4 46,6 44,1 44,9 44,5 43,4 41, f [Hz] V = 290 m 3 /h 7,7 5,1 0,5-2,5-5,5-5,4-10,1-7,7 V = 600 m 3 /h 16,6 15,3 10,4,1 5,5-0,9-2,3-2,2 V = 90 m 3 /h 25, 24,0 20,6 17,1 15,2 9,1 2,4 0,3 V = 1255 m 3 /h,5 35,0 32,9 29,4 26,7 22,6 16,5 11,0 V = 1400 m 3 /h 40,4 39,1 37,3 34,2 32,1 2, 23,5 1,4
29 KS čisté nástavce technický list 29 Tab. 2 Závislost hladin akustického výkonu L Wi v [db] KS Čistého nástavce velikosti 4 s vířivou výustí při úhlu natočení regulační klapky 45 na kmitočtu f [Hz] V = 290 m 3 /h 31,7 30,7 33,0 35,6 2,9 23, 21,7 16,1 V = 600 m 3 /h 42,9 41,6 46,7 46,3 41,3 35,3 31, 31,4 V = 90 m 3 /h 4,7 46,3 53,3 52,6 47,0 41,7 39,5 39,5 V = 1255 m 3 /h 53,9 55, 63,7 62,7 57, 52,5 50,1 49,3 V = 1400 m 3 /h Hodnoty nebylo možné změřit f [Hz] V = 290 m 3 /h 16,3 17,5 16,6 15,1 15,0 11,7 10,5 11,3 V = 600 m 3 /h 31,6 32,7 33,0 31,7 32,0 29,1 27,9 26,6 V = 90 m 3 /h 40,3 41,0 41,3 40,2 40,5 37,5 37,1,3 V = 1255 m 3 /h 49, 51,3 52,2 50,4 50,3 47,4 46,7 45, V = 1400 m 3 /h Hodnoty nebylo možné změřit f [Hz] V = 290 m 3 /h 11,3,1 4, 0,9-5,0-21,5-14,7-6,5 V = 600 m 3 /h 25,5 23,5 20,6 16,9 14,,1 0, -2,9 V = 90 m 3 /h 35,0 33, 32,2 2,9 25,6 21,5 16,0 10,6 V = 1255 m 3 /h 44,7 44,3 42,6 39,5,7 32,9 27,5 22,0 V = 1400 m 3 /h Hodnoty nebylo možné změřit
30 30 technický list KS čisté nástavce Tab. 3 Závislost hladin akustického výkonu L Wi v [db] KS Čistého nástavce velikosti 4 s děrovaným plechem při úhlu natočení regulační klapky 0 na kmitočtu f [Hz] V = 290 m 3 /h 24,0 26,3 29,6 32,5 29,9 24,2 14,5 13,0 V = 600 m 3 /h 37,5 3,7,9 3, 34,6 29,4 22,3 19,3 V = 90 m 3 /h 42,0 40,9 44,4 44,4 41,5 34,9 30,1 27,9 V = 1255 m 3 /h 4,5 46,9 51,2 51,2 47,5 39,5,5,1 V = 1400 m 3 /h 49,2 47,4 54,0 53,3 4,2 41,7 3,5 39,1 f [Hz] V = 290 m 3 /h 6,9 7,5-1,1 2,4 5,9 7,9 6,3 2,9 V = 600 m 3 /h 1,3 19,0 14,7 15,2 15, 14,1 14,4 14,4 V = 90 m 3 /h 26,5 24,9 24,1 23,7 24,0 22,6 21, 21,3 V = 1255 m 3 /h 35,9 32,3 31,9 31,9 31,9 30,6 30,3 29,6 V = 1400 m 3 /h 3, 35,3 34,9 34,6 34,6 33,0 32, 32,4 f [Hz] V = 290 m 3 /h 3,6 1,2-4,1-6,2-6, -6,4-2, -2,1 V = 600 m 3 /h 1,1 15,3 11, 11,9 7,7 0,3-1,4-0,2 V = 90 m 3 /h 22, 22,2 1,4 17,4 15,4,5 3,5 1,7 V = 1255 m 3 /h 29,4 2,7 26,6 25,2 21,4 17,6 10,9 6,6 V = 1400 m 3 /h 31,9 31,3 29, 27,9 25,3 1,6 13, 10,6
31 KS čisté nástavce technický list 31 Tab. 4 Závislost hladin akustického výkonu LWi v [db] KS Čistého nástavce velikosti 4 s děrovaným plechem při úhlu natočení regulační klapky 45 na kmitočtu f [Hz] V = 290 m 3 /h 30,5 30,6 31,5 33,3 29,9 25,1 20,9 1,0 V = 600 m 3 /h 41,2 39, 44,4 44,7 41,1,6 33,4 32,6 V = 90 m 3 /h 4,3 46,9 52,0 51,6 47,4 43,4 40,7 40,7 V = 1255 m 3 /h 52,6 54,2 61,9 61, 56,3 51, 49,4 49,9 V = 1400 m 3 /h Hodnoty nebylo možné změřit f [Hz] V = 290 m 3 /h 1, 17,9 17,3 17,6 17,3 15,1 14,3 12,9 V = 600 m 3 /h 32,9 31,1 31,5 31,5 31,6 30,6 30,3 2,7 V = 90 m 3 /h 41,4 39,1 40,1 39,9 39,6 3,1 3, 37,7 V = 1255 m 3 /h 50, 49, 51,7 50,9 50,5 4,2 4,2 47,2 V = 1400 m 3 /h Hodnoty nebylo možné změřit f [Hz] V = 290 m 3 /h 13,0 10,5 9,4 6,0 2,2-4,5-2,9-3,3 V = 600 m 3 /h 27,2 25,6 23,7 20,6 19,3 11,5 5,6 2,0 V = 90 m 3 /h,4 35,6 34, 31, 27,9 23,5 1,4 13,2 V = 1255 m 3 /h 46,4 46,6 46,0 43,5 41,0,5 32,2 27,3 V = 1400 m 3 /h Hodnoty nebylo možné změřit

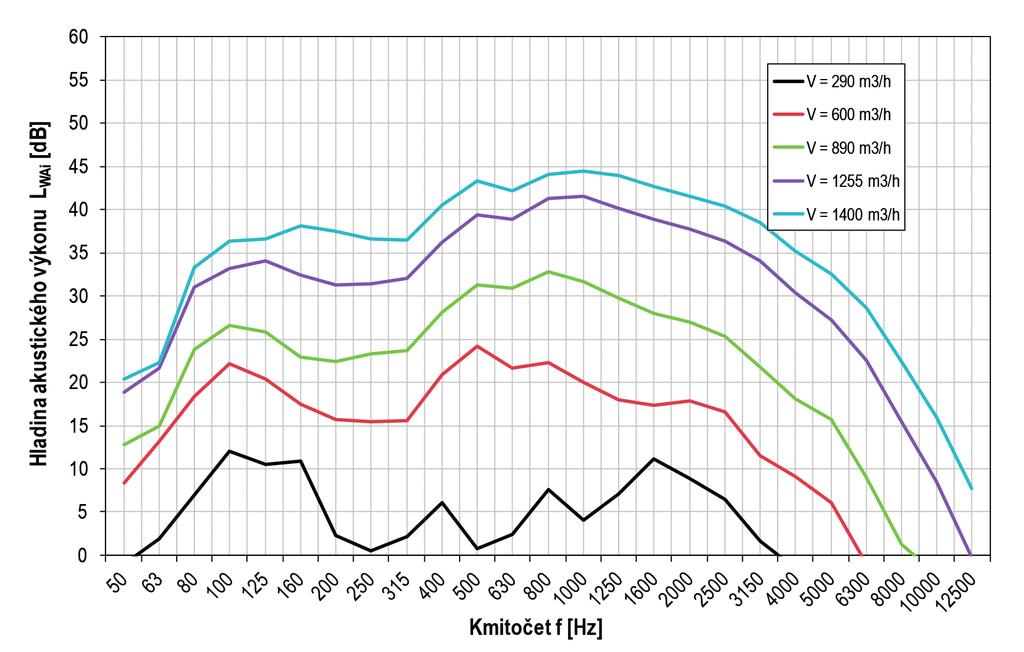

32 32 technický list KS čisté nástavce Obr. 1 Závislost hladin akustického výkonu L Wi v [db] KS Čistého nástavce velikosti 4 s vířivou výustí při úhlu natočení regulační klapky 0 na kmitočtu Obr. 2 Závislost hladin akustického výkonu L Wi v [db] KS Čistého nástavce velikosti 4 s vířivou výustí při úhlu natočení regulační klapky 45 na kmitočtu
33 KS čisté nástavce technický list 33 Obr. 3 Závislost hladin akustického výkonu L Wi v [db] KS Čistého nástavce velikosti 4 s děrovaným plechem při úhlu natočení regulační klapky 0 na kmitočtu Obr. 4 Závislost hladin akustického výkonu L Wi v [db] KS Čistého nástavce velikosti 4 s děrovaným plechem při úhlu natočení regulační klapky 45 na kmitočtu
34 34 technický list KS čisté nástavce Tab. 1 Závislost hladin akustického výkonu L WAi v [db] KS Čistého nástavce velikosti 4 s vířivou výustí při úhlu natočení regulační klapky 0 na kmitočtu f [Hz] V = 290 m 3 /h -1,1 1,9 7,0 12,0 10,5 10,9 2,3 0,4 V = 600 m 3 /h,3 13,2 1,4 22,1 20,4 17,5 15,7 15,4 V = 90 m 3 /h 12, 14,9 23, 26,6 25, 22,9 22,4 23,3 V = 1255 m 3 /h 1,9 21,7 31,0 33,2 34,1 32,5 31,3 31,5 V = 1400 m 3 /h 20,4 22,3 33,4,3,6 3,2 37,5,6 f [Hz] V = 290 m 3 /h 2,2 6,1 0,7 2,4 7,6 4,0 7,1 11,1 V = 600 m 3 /h 15,6 20,9 24,2 21,7 22,3 20,1 1,0 17,3 V = 90 m 3 /h 23,6 2,1 31,3 30,9 32,9 31,6 29,7 2,0 V = 1255 m 3 /h 32,1,2 39,4 3,9 41,3 41,5 40,2 3,9 V = 1400 m 3 /h,5 40,6 43,4 42,2 44,1 44,5 44,0 42, f [Hz] V = 290 m 3 /h,9 6,4 1,7-1,5-5,0-5,5-11,2-10,2 V = 600 m 3 /h 17, 16,6 11,6 9,1 6,0-1,0-3,4-4,7 V = 90 m 3 /h 27,0 25,3 21, 1,1 15,7 9,0 1,3-2,2 V = 1255 m 3 /h 37,7,3 34,1 30,4 27,2 22,5 15,4,5 V = 1400 m 3 /h 41,6 40,4 3,5 35,2 32,6 2,7 22,4 15,9
35 KS čisté nástavce technický list 35 Tab. 2 Závislost hladin akustického výkonu L WAi v [db] KS Čistého nástavce velikosti 4 s vířivou výustí při úhlu natočení regulační klapky 45 na kmitočtu f [Hz] V = 290 m3/h 1,5 4,5 10,5 16,5 12, 10,4 10, 7,5 V = 600 m3/h 12,7 15,4 24,2 27,2 25,2 21,9 20,9 22, V = 90 m3/h 1,5 20,1 30, 33,5 30,9 2,3 2,6 30,9 V = 1255 m3/h 23,7 29,6 41,2 43,6 41,7 39,1 39,2 40,7 V = 1400 m3/h Hodnoty nebylo možné změřit f [Hz] V = 290 m 3 /h 12,7 13,4 13,2 14,2 11,7 11,1 12,3 12,7 V = 600 m 3 /h 27,9 29, 29, 31,2 29,1 2,5 27,6 27,9 V = 90 m 3 /h,2 3,1 3,3 39,7 37,5 37,7 37,3,2 V = 1255 m 3 /h 46,5 49,0 4,5 49,5 47,4 47,3 46, 46,5 V = 1400 m 3 /h Hodnoty nebylo možné změřit f [Hz] V = 290 m 3 /h 12,5 9,4 6,0 1,9-4,5-21,6-15, -9,0 V = 600 m 3 /h 26,7 24, 21, 17,9 15,3,0-0,3-5,4 V = 90 m 3 /h,2 35,1 33,4 29,9 26,1 21,4 14,9,1 V = 1255 m 3 /h 45,9 45,6 43, 40,5 37,2 32, 26,4 19,5 V = 1400 m 3 /h Hodnoty nebylo možné změřit
36 technický list KS čisté nástavce Tab. 3 Závislost hladin akustického výkonu L WAi v [db] KS Čistého nástavce velikosti 4 s děrovaným plechem při úhlu natočení regulační klapky 0 na kmitočtu f [Hz] V = 290 m3/h -6,2 0,1 7,1 13,4 13, 10, 3,6 4,4 V = 600 m3/h 7,3 12,5 14,4 19,7 1,5 16,0 11,4 10,7 V = 90 m3/h 11, 14,7 21,9 25,3 25,4 21,5 19,2 19,3 V = 1255 m3/h 1,3 20,7 2,7 32,1 31,4 26,1 25,6 27,5 V = 1400 m3/h 19,0 21,2 31,5 34,2 32,1 2,3 27,6 30,5 f [Hz] V = 290 m3/h 0,3 2,7-4,3 0,5 5,1 7,9 6,9 3,9 V = 600 m3/h 11,7 14,2 11,5 13,3 15,0 14,1 15,0 15,4 V = 90 m3/h 19,9 20,1 20,9 21, 23,2 22,6 22,4 22,3 V = 1255 m3/h 29,3 27,5 2,7 30,0 31,1 30,6 30,9 30,6 V = 1400 m3/h 32,2 30,5 31,7 32,7 33, 33,0 33,4 33,4 f [Hz] V = 290 m3/h 4, 2,5-2,9-5,2-6,3-6,5-3,9-4,6 V = 600 m3/h 19,3 16,6 13,0 12,9,2 0,2-2,5-2,7 V = 90 m3/h 24,0 23,5 19,6 1,4 15,9,4 2,4-0, V = 1255 m3/h 30,6 30,0 27, 26,2 21,9 17,5 9, 4,1 V = 1400 m3/h 33,1 32,6 31,0 2,9 25, 1,5 12,7,1
37 KS čisté nástavce technický list 37 Tab. 4 Závislost hladin akustického výkonu L WAi v [db] KS Čistého nástavce velikosti 4 s děrovaným plechem při úhlu natočení regulační klapky 45 na kmitočtu f [Hz] V = 290 m 3 /h 0,3 4,4 9,0 14,2 13, 11,7 10,0 9,4 V = 600 m 3 /h 11,0 13,6 21,9 25,6 25,0 23,2 22,5 24,0 V = 90 m 3 /h 1,1 20,7 29,5 32,5 31,3 30,0 29, 32,1 V = 1255 m 3 /h 22,4 2,0 39,4 42,7 40,2 3,4 3,5 41,3 V = 1400 m 3 /h Hodnoty nebylo možné změřit f [Hz] V = 290 m 3 /h 12,2 13,1 14,1 15,7 16,5 15,1 14,9 13,9 V = 600 m 3 /h 26,3 26,3 2,3 29,6 30, 30,6 30,9 29,7 V = 90 m 3 /h 34, 34,3,9 3,0 3, 3,1 39,4 3,7 V = 1255 m 3 /h 44,2 45,0 4,5 49,0 49,7 4,2 4, 4,2 V = 1400 m 3 /h Hodnoty nebylo možné změřit f [Hz] V = 290 m 3 /h 14,2 11, 10,6 7,0 2,7-4,6-4,0-5, V = 600 m 3 /h 2,4 26,9 24,9 21,6 19, 11,4 4,5-0,5 V = 90 m 3 /h 37,6,9,0 32, 2,4 23,4 17,3 10,7 V = 1255 m 3 /h 47,6 47,9 47,2 44,5 41,5,4 31,1 24, V = 1400 m 3 /h Hodnoty nebylo možné změřit
38 3 technický list KS čisté nástavce Obr. 1 Závislost hladin akustického výkonu LWAi v [db] KS Čistého nástavce velikosti 4 s vířivou výustí při úhlu natočení regulační klapky 0 na kmitočtu Obr. 2 Závislost hladin akustického výkonu LWAi v [db] KS Čistého nástavce velikosti 4 s vířivou výustí při úhlu natočení regulační klapky 45 na kmitočtu
39 KS čisté nástavce technický list 39 Obr. 3 Závislost hladin akustického výkonu LWAi v [db] KS Čistého nástavce velikosti 4 s děrovaným plechem při úhlu natočení regulační klapky 0 na kmitočtu Obr. 4 Závislost hladin akustického výkonu LWAi v [db] KS Čistého nástavce velikosti 4 s děrovaným plechem při úhlu natočení regulační klapky 45 na kmitočtu
40 40 technický list KS čisté nástavce Tab. 1 Činitel pohltivosti stěn akustické laboratoře f [Hz] αme [-] 0,21 0,26 0,31 0,37 0,42 0,42 0,43 0,44 f [Hz] αme [-] 0,44 0,43 0,43 0,45 0,45 0,45 0,45 0,45 f [Hz] αme [-] 0,45 0,45 0,45 0,45 0,45 0,45 0,45 0,45
41 KS čisté nástavce technický list 41 Montáž KS čistých nástavců 1. Instalace stropního čistého nástavce KS 1.1 Příprava čistého nástavce KS Sejměte 4 plastové matice (1) nebo vroubkovanou matici* (1) umístěnou uprostřed Zdvihněte prvek pro rozvod vzduchu* (2). Povolte 4 šrouby s nasazovacími rohy (3) a spolu s montážním nosníkem* (4) je odložte stranou. Odstraňte a zlikvidujte podložky* (5). *) pouze pro difuzor a vířivou výpusť 1* 1 2* * 5 5 Obr. 1 Čistý nástavec KS Varianty instalace
42 42 technický list KS čisté nástavce 1.3 Montáž skříně čistého nástavce KS Upozornění zavěste výusť do roviny. Je nutné zabránit její deformaci, jinak nebude filtr řádně utěsněn. 1 1 Do stropu upevněte montážní prvky (1), například závitové tyče M. Skříň výusti zavěste ve třech místech a pak ji vyrovnejte nastavením matic (2) a zajistěte dotažením kontramatic (3). Nyní osaďte a dotáhněte zbývající matice (4+5) bez toho, abyste skříní hýbali. Zkontrolujte usazení rámu. (bez deformace) Obr. 3 montáž skříně čistého nástavce KS Instalace filtru Před instalací filtru nechte celý ventilační systém včetně připojené prázdné skříně běžet alespoň 24 hodin. B Upozornění nedotýkejte se povrchu filtru. S filtrem manipulujte pouze za jeho rám (A). 4 Rozbalte filtr. Zkontrolujte, zda není povrch filtru mechanicky poškozen. Pokud ano, použijte jiný. Očistěte těsnicí povrchy (2). Zatlačte filtr (1) stranou s plochým těsněním směrem vzhůru do skříně výusti (3), dokud se nezacvaknou (B) pružné svorky (4). Nasaďte pouze dva nasazovací rohy (5) pro upevnění filtru (C). Nasaďte montážní nosník* (6) (D) a (případně) příčný nosník. Nasaďte další dva nasazovací rohy (5) pro upevnění filtru a montážního nosníku*. Jemně a rovnoměrně dotahujte všechny nasazovací šrouby (7), dokud není filtr (1) usazen. Utáhněte všechny nasazovací šrouby o dalších 10 stupňů (kvůli předpětí těsnění) *) pouze pro difuzor a vířivou výpusť Obr. 4 instalace filtru A D C 5 6* 7
43 KS čisté nástavce technický list Zkoušky funkčnosti Zkouška těsnosti Při správné instalaci filtr těsní i ve zkušební drážce. Napojte spojovací hadičku (1) ke zkušebnímu přístroji a konektoru zkušební drážky (3). Pomocí ruční pumpy (4) naplňte zásobník vzduchu. Krátkým stisknutím tlačítka (5) vyprázdněte zásobník vzduchu. Měřič průtoku (6) ukazuje ztrátový proud vzduchu v cm3/min. Ztrátový proud vzduchu srovnejte s přípustnou hodnotou v tabulce (viz návod k použití zkušebního přístroje). V případě nedostatečné těsnosti: Dotáhněte všechny čtyři rohové šrouby (7) o dalších 10 stupňů (pro zvýšení tlaku na těsnění) a proveďte znovu zkoušku těsnosti. Tento postup neopakujte více než jedenkrát. Pokud je zkouška těsnosti neúspěšná po dvou pokusech (jeden a půl otáčky), vyjměte filtr a zkontrolujte poškození zkušební drážky a těsnění skříně Obr. 5 zkouška těsnosti Měření poklesu tlaku Poznámka: Měření poklesu tlaku je nutné provádět při spuštěném ventilačním systému. Sejměte ochranný kryt (1) z konektoru pro měření tlaku. Pomocí hadičky (2) připojte manometr (3) se zahnutou trubicí nebo trubicí ve tvaru písmene U. Poznačte si počáteční hodnotu a srovnejte ji s údaji v technické dokumentaci filtru. Pokud je hodnota Δp dvojnásobek počáteční hodnoty nebo dosáhne maximální povoleného tlakového rozdílu, nainstalujte nový filtr (starý filtr je znečištěn). Varování po měření poklesu tlaku vždy zpět nasaďte ochranný kryt (1)! Obr. 6 měření poklesu tlaku
44 44 technický list KS čisté nástavce 3. Montáž nástavce Děrovanou desku (1) připevněte pomocí 4 plastových matic (3). Difuzor (2) připevněte pomocí vroubkované matice umístěné v jeho středu Obr. 7 montáž 4 4. Údržba a likvidace 4.1 Údržba Plán údržby Interval mezi výměnami filtru záleží na průtoku vzduchu a koncentraci částic v nefiltrovaném (špinavém) vzduchu. Interval je třeba určit pravidelnými měřeními poklesu tlaku (nejméně 4 ročně) dle provozních podmínek. Filtry jsou určeny pro velmi dlouhodobé použití, obvykle 1 2 roky, často 2 4 roky i déle. Čistota filtru se určuje nepřímo měřením poklesu tlaku. Filtr je třeba vyměnit nejpozději v případě: když pokles tlaku ve znečištěném filtru je asi 2 tak velký jako v novém filtru; když pokles tlaku dosáhne maximální přípustné hodnoty filtru; z hygienických důvodů nebo nejpozději každých 5 let. Provádění údržby Pro provedení desinfekce, měření poklesu tlaku či zkoušku těsnosti stačí odstranit prvek pro rozvod vzduchu, tedy děrovanou desku, mřížku, difuzor nebo vířivou výpusť. Kontrola čistoty filtru Viz měření poklesu tlaku, bod 2. Výměna filtru Upozornění Filtry je možné měnit pouze v případě, že je vypnutá ventilace Nové filtry je nutné přinést na místo výměny v jejich původním balení. Z původního balení filtry vyjímejte až těsně před jejich instalací. Při vyjímání filtrů z původního balení se nedotýkejte jemného filtračního materiálu. K manipulaci používejte rám filtru. Každý filtr prohlédněte a zkontrolujte možné poškození vzniklé přepravou. Poškozený filtr nepoužívejte. Nahraďte jej novým. 4.2 Skladování Filtry skladujte pouze v jejich původním balení směrem vzhůru. Filtry skladujte v suché místnosti. Lepenkové obaly s filtry mohou být skladovány nejvíce čtyři na sobě. 4.3 Likvidace Poškozené, nepoužité filtry mohou být likvidovány stejným způsobem jako běžný domácí odpad. Varování Znečištěné filtry musí být likvidovány v souladu s místními předpisy
45 KS čisté nástavce technický list 45 ZÁKLADNÍ PRAVIDLA PRO MANIPULACI HEPA FILTRŮ Manipulace s Hepa filtrem je možná pouze za rám filtru! Nesahat a ani se nedotýkat filtračního papíru hrozí defekt filtru! Po instalaci nesmí být těsnění stlačeno více než na 2 mm.
46 46 technický list KS čisté nástavce Montážní vzdálenosti výustek půdorys A,B (m): vzdálenost mezi dvěmi nástavci X (m): vzdálenost středu nástavce od stěny X A B X Montážní vzdálenosti výustek bokorys H (m): výška od stropu od 2,6m do 4m H1 (m): vzdálenost mezi stropem a zónou pobytu B L 1, m H H 1 0,75
47 KS čisté nástavce tec h nick ý list Certifikáty KS Čisté nástavce jsou certifikovány Výzkumným ústavem pozemních staveb a hygienicky posouzeny Státním zdravotním ústavem Praha. 47
48 4 technický list KS čisté nástavce poznámky KS Klima-Service, a.s. Náměstí Svobody 677, Dobříš t F E info@ksklimaservice.cz W V rámci našeho programu neustálého zlepšování si KS Klima-Service, a.s. vyhrazuje právo na změnu specifikace bez předchozího upozornění. Aktualizace: 12/2014
