Typový list. Šroubový kompresor E50 Standard a jeho volitelná provedení.

Transkript

1 Konstrukce kompresoru E50 Šroubový kompresor E50 Standard a jeho voltelná. Základní dspozce kompresoru je horzontální, určená k umístění na vzdušník. Kompresor je přímo spojen s 4-polovým elektromotorem a otáčí se stejnou rychlostí. Z druhé strany elektromotoru je nasazen ventlátor, který prohání vzduch přes kruhový chladč, který je ntegrován přímo s elektromotorem. Základní stroje je v otevřené vers. Karoser je možno objednat jako voltelné. Velký šroubový blok o nízkém rychlost otáčení Kompresor E50 je koncpován jako pomaloběžné zařízení, které se vyznačuje v oboru zcela mmořádnou žvotností. Léty prověřený šroubový blok B100 se otáčí rychlostí /mn, což je základem výjmečných vlastností tohoto stroje, především jeho robustnost a spolehlvost. Nízký počet otáček rotačních částí je nejen příčnou dlouhodobě žvotnost stroje a nízké úrovně emtovaného hluku, ale umožňuje také zjednodušt řízení stroje,neboť pomaloběžný blok zvládne suboptmální mazání, v případě že by k němu v nějakém provozním režmu došlo. Přímé spojení šroubového bloku a el.motoru Kompresor je přímo spojen konckým spojením s hnacím 4-polovým elektromotorem a elmnuje tak všechny energetcké ztráty spojené s jakýmkolv druhem převodu. Přímé spojení bloku a motoru zaručuje také optmální režm práce celého soustrojí, které je velm odolné vůč vbracím, což se projevuje ve vyjmečné spolehlvost ložsek el.motoru šroubového elementu. Regulace kompresoru. Nízká rychlost otáčení bloku umožňuje použít regulac start-stop a dosáhnout výrazných úspor elektrcké energe elmnací běhu naprázdno. Pro aplkace, kde provozní režm (především př nízkém využtí stroje) vyžaduje použtí klascké regulace, je jako voltelné příslušenství k dspozc sací ventl o velkém sacím průměru a optmálním řešení tvaru průtočného kanálu, díky čemuž se v tomto konstrukčním uzlu dosahuje velm nízké tlakové ztráty a tedy velce energetcky úsporného řešení. Těleso sacího ventlu je velm robustní konstrukce zaručující dlouhou žvotnost. Jednotlvé vntřní komponenty ventlu provedené z hlníku jsou oprot koroz chráněny specální povrchovou úpravou. Pro případy extrémně nízkého využtí kompresoru, je k dspozc antkondenzační by-pass, který reguluje kompresor s ohledem na dosažení mnmální provozní teploty. Nízká úroveň hlučnost Díky přímému spojení šroubového bloku a motoru a jejch společné, nízké rychlost otáčení, je jž základní úroveň hluku emtovaná soustrojím, velce nízká a umožňuje nasazení kompresoru v otevřené vers. Pokud užvatel zvolí v ocelové karoser, získá stroj jehož úroveň emtovaného hluku je hluboko pod průmyslovým standartem obvyklým na trhu. ATMOS Care Specelně vyvnutá nadstavbová elektroncká jednotka ATMOSCare odlšuje stroje ATMOS od všech ostatních konkurenčních zařízení. Indkuje nutnost výměny fltračních jednotek a v případě, že k výměně nedojde modfkuje výkon stroje, tak, aby mohl bezpečně být provozován a užvatel se přtom vyhnul nebezpečí, které hrozí od znečštěných fltrů. 1

2 Rychlý a komfortní servsní přístup. Jak otevřená verse stroje, tak v karoser zajšťují pohodlný přístup ke všem konstrukčním uzlům stroje a rychlě a efektvní servsní zásah. Chladč je umístěn tak, aby mohl být snadno vyčštěn, olejový, vzduchový fltr a fltr separátor jsou jednoduše přístupné. Voltelné příslušenství. Karosere Kompresor E50 může být dodáván buď v otevřeném nebo v karoser s plechu, která se otevírá směrem dopředu. Vzdušníky Kompresor E 50 může být dodáván namontovaný na vzdušník nebo nožčky. K dspozc je vzdušník o objemu 270l. Antkondenzační by-pass. U kompresorů, které pracují v režmu nevhodném pro šroubový kompresor, tedy s velm krátkou pracovní dobou střídanou dlouhou dobou nečnnost, hrozí nebezpečí tvorby kondenzátu uvntř stroje, který ve velm krátké době může způsobt úplnou degradac stroje vntřní korozí. Pro tyto případy je k dspozc zařízení, které v okamžku kdy skončí odběr stlačeného vzduchu v momentu kdy ještě není dosažena pracovní teplota, zajstí recrkulac stlačeného vzduchu zpět do sání kompresoru. Vzduch v tomto uzavřeném okruhu crkuluje až do doby dosažení pracovní teploty a poté je včetně vodních par vyfouknut do atmosféry. Zařízení je dodáváno včetně řídícího rozvěděče. Sací ventl Pro případy, které nejsou tak krtcké jako ty popsané v odstavc o antkondenzačním by-passu, ale jž hrozí občasná tvorba kondenzátu se doporučuje zvolt se sacím ventlem, které částečně pomáhá dosažení pracovní teploty během běhu na prázdno. Řídící rozvěděč se sacím ventlem se lší od s regulací start-stop. Počítač motohodn. Jako voltelné příslušenství je dodáván řídící rozvaděč vybavený počítačem mth. Sušč stlačeného vzduchu výrobek může být osazen ntegrovaným kondenzačním suščem stlačeného vzduchu pracujícím s TRB +3. 2

3 Techncká specfkace Albert E.50 Výkonnost max. (1) 0,87 m 3 /mn Mnmální pracovní přetlak 5 bar Maxmální pracovní přetlak 9 bar El. napětí / frekvence 400 / 50 V / Hz Šroubový blok ATMOS B 100 Hlučnost (2) 64* 69 db(a) Provedení Standard Standard Plus Komfort* Komfort Plus* Vestavěný tlakový spínač / nastavení / 6,5 9,0 bar / 6,5 9,0 bar / 6,5 9,0 bar / 6,5 9,0 bar Separátor oleje patrona Tepelná ochrana oleje Termostat Akustcký kryt Přepínač hvězda trojúhelník Kondenzační suščka SPL009 SPL009 Ochrana prot přefázování Vzdušník 4 kolečka Nožčky Regulace tlaku na výstupu El. napětí / frekvence 500 / 50 V /Hz Ochrana (třída krytí) motoru IP 55-F Jmenovtý výkon elektromotoru 5,5 kw Jmenovtý proud 12,1 A Objem olejové náplně komp. 3,5 l Obsah oleje ve stlačeném vzduchu 2-4 mg/m 3 Otáčky bloku mn x 450 x 635 mm Standard bez vzdušníku Standard Plus bez vzdušníku Standard + vzdušník Standard Plus + vzdušník Komfort bez vzdušníku 1492 x 600 x 675 mm 1558 x 646 x 1300 mm 1665 x 685 x 1340 mm 1203 x 542 x 693 mm 3

4 Techncká specfkace Komfort Plus bez vzdušníku Komfort + vzdušník Komfort Plus + vzdušník Hmotnost Standard Hmotnost Standard Plus Hmotnost Standard + vzdušník Hmotnost Standard Plus + vzdušník Hmotnost Komfort Hmotnost Komfort Plus Hmotnost Komfort + vzdušník Hmotnost Komfort Plus+ vzdušník Výstup stlačeného vzduchu (1) dle ISO 1217, 1996 příloha C (2) hladna hluku dle ISO 2151, ISO 3744 Výbava na přání 1632 x 642 x 703 mm 1558 x 646 x 1358 mm 1705 x 685 x 1378 mm 130 kg 165 kg 200 kg 235 kg 180 kg 215 kg 250 kg 285 kg G ½ I 4

5 *vz návod na obsluhu a údržbu Pokyny pro nstalac Kompresor ustavt na vodorovný pevný podklad. Instalace kompresoru nevyžaduje specální základy nebo kotevní místa. Př ustavení dbát na dodržení odstupových vzdáleností od stěn a dalšího zařízení z hledska zajštění servsního přístupu. Přívod el. energe (Doporučené přpojení kompresoru Cu-kabel CYKY 4x1,5 mm 2 Al-kabel AYKY 5x2,5 musí být jštěn s možností havarjního vypnutí! (Doporučené jštění kompresoru jstč LSN 16D) Výstupní potrubí na soustavu tlakového vzduchu musí být přpojeno tak, aby nedocházelo k přenosu chvění a nežádoucích sl na kompresor, např., tlakovou hadcí ½ - délka 500 mm Z prostoru kompresorové stance je nutné odvést zbytkové teplo z kompresoru, zajstt odpovídající množství a čstotu vzduchu na sání kompresoru. Teplota okolí Mn. 5; Max. 40 C Druh pracovního prostředí Atmosfércké podmínky A, B, C, X* Czí pevné částce A, B, C, X* Korozívní látky A, B, C, X* Uvedení do provozu obsahuje: Zaškolení obsluhy Kontrola zapojení a stavu zařízení (hladna oleje, kontrola směru otáček, dotažení svorek, kontrola těsnost olejových okruhů atd ) První spuštění a odzkoušení za provozu Nastavení parametrů kompresoru dle potřeb provozu zákazníka x.x. Šroubový kompresor Albert E. 50 Vzduchem chlazený jednostupňový šroubový kompresor se vstřkem oleje. Kompresor je přímo poháněn elektromotorem o jmenovtém výkonu 5,5 kw př 400V. Na přání lze vybavt prothlukovým akustckým krytem, ntegrovanou suščkou stlačeného vzduchu, případně vzdušníkem o objemu 270 lt. Kompresor je pružně uložen na ocelovém rámu. Jednotka nepotřebuje základy, pouze rovnou betonovou podlahu. Okamžtě lze přpojt na rozvod stlačeného vzduchu. 5

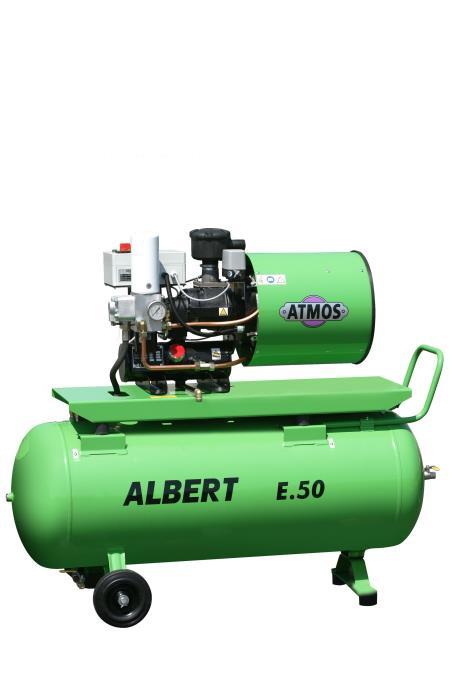

6 Provedení Standard Standard Plus Standard + vzdušník Standard Plus + vzdušník Komfort Komfort + vzdušník Komfort Plus + vzdušník Vestavné elektromotoru se specálním m hřídele rotoru. Elektromotor je přímo mechancky spojen s hlavním rotorem šroubového bloku, základní techncká výbava kompresoru Stejné jako u Standard, ale s ntegrovanou kondenzační suščkou, TRB +3 C Stejné jako u Standard, ale na vzdušníku Stejné jako u Standard Plus, ale s ntegrovanou kondenzační suščkou, TRB +3 C a vzdušníkem Shodná výbava s m Standard, ale navíc odhlučněné opatřené akustckým (prothlukovým) krytem a přepínačem Y-D. Shodná výbava s m Standard na vzdušníku, ale navíc odhlučněné opatřené akustckým (prothlukovým) krytem a přepínačem Y-D. Stejné jako u Komfort, ale s ntegrovanou kondenzační suščkou, TRB +3 C a vzdušníkem. ALBERT E. 50 V v Standard, se vzdušníkem 270 l ALBERT E. 50 K v Komfort, bez vzdušníku 6

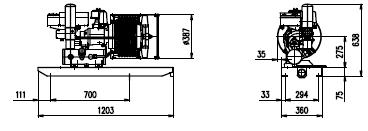

7 ALBERT E. 50 v Standard, bez vzdušníku ALBERT E. 50 VS v Standard Plus, se vzdušníkem 270 l ALBERT E. 50 KV v Komfort, se vzdušníkem 270 l 7

8 ALBERT E. 50 KVS v Komfort Plus, se vzdušníkem 270 l 8
