1 Kompetence zavazuje. MODULÁRNÍ ŘEŠENÍ SCHRACK IBDN 10GX NESTÍNĚNÝ SYSTÉM KATEGORIE 6A PRO TECHNOLOGIE 10 GBIT ENERGIE PRŮMYSL BUDOVY ZAŘÍZENÍ DATA KABELY OSVĚTLENÍ

2 w NOVÁ ŘADA SCHRACK IBDN 10GX Společnost Schrack Technik, ve spolupráci s předním výrobcem kabelážních systémů, společností Belden, představuje nové ucelené modulární řešení komponent strukturované kabeláže v nestíněném provedení kategorie 6A. Uvedený systém garantuje přenosovou rychlost 10 Gbit / s na vzdálenost 100 m permanentního kanálu. Komplexní podpora, měření a certifikace jsou standardní součástí doplňkových služeb k tomuto řešení. Na instalaci s použitím tohoto systému jsou poskytovány příslušné systémové záruky. Schrack IBDN 10GX je řešení postavené na specifické konstrukci dílčích komponent, v nestíněném provedení. Byl to historicky první systém, který se mohl pyšnit výkonovým certifikátem Augumented Category 6, který se stal podkladem pro plnohodnotný vznik nové kabelážní kategorie 6A. Průběžné i dílčí testy ve vývojové fázi ukázaly dostatečnou rezervu čtyřkonektorového zapojení v délce 100 metrů a reálný funkční test protokolu 10GBASE-T splnil limitní parametry norem TIA/EIA a v pozdější fázi i EN w NASA SÁZÍ NA SYSTÉM SCHRACK IBDN 10GX Start raketoplánu Hlavní komunikační centrum vesmírného střediska agentury NASA a technologická budova s 960 přípojnými místy v Kennedy Space Centrum ukázková a velmi populární referenční instalace systému Schrack IBDN 10GX. V rámci přípravné a testovací fáze výběru kabelážního systému bylo srovnáváno několik kabelážních systémů s ohledem na výkonové charakteristiky ve frekvenčním pásmu 425 až 625 MHz. Měřené charakteristiky, bezproblémová instalace a kvalita komponent to byly hlavní důvody, proč došlo na ploše přibližně m 2 k instalaci našeho systému. Datové centrum Kennedy Space Centrum 2

3 w PROČ ,000,000 BITŮ ZA SEKUNDU? Rodina protokolů Ethernet prošla od svého vzniku v roce 1973 bouřlivým vývojem. Potřebovala více než 20 let k tomu, aby byla schopna uspokojit rychlostní požadavky uživatelů z původních 3 kb / s na 100 Mb / s. Hlavním motivem zvyšování rychlostí bylo rozšiřování počítačových sítí, potřeba komunikace více osob najednou a různá forma přenášených dat. Postupným technickým vývojem došlo k vylepšení jednotlivých komponent z pohledu šířky přenášeného pásma a přenosových charakteristik. Poté už byl relativně krátký skok k rychlosti 1 Gigabit za sekundu. 10 Gigabitový Ethernet byl v původním záměru předpokládán pouze jako páteřní přenosový protokol, postavený na fyzické vrstvě skleněného vlákna a vláknové optiky (standard schválen organizací IEEE v roce 2002). Bezpečnost a vzdálenost do 500 metrů byly hlavními argumenty, proč volit optické vlákno jako jediné přenosové médium. Nicméně tehdejší náklady na instalaci optických systémů, jejich měření a zejména potřebná elektronika v oblasti koncových aktivních prvků, přivedla na svět snahu o přenos rychlosti po měděném krouceném datovém kabelu, s možnosti zpětné kompatibility stávajících aplikací (100Base-T / 1000Base-T) a postupné migrace k 10GBase-T. Nestíněný kabel kategorie 6 byl logicky vybrán za počáteční zkušební médium. Zkoumala se především desetinásobná rychlost oproti Gigabitovému přenosu vzhledem ke vzdálenosti instalované kabeláže. Zjistilo se, že při neměnném stavu nestíněné kabeláže kategorie 6, bylo možné dosáhnout přenosovou rychlost 10 Gbit / s až na vzdálenost 55 metrů. Z tohoto důvodu lze najít v certifikačních měřících přístrojích limit testu nesoucí označení Cat.6 10 Gb 55, nebo TSB-155. Nicméně 55 metrů bylo shledáno jako nedostačující vzdálenost a bylo nutné přistoupit k definici limitních parametrů (a tím pádem i ke stanovení nové kabelážní kategorie), na vzdálenost 100 metrů. 10GX systém v praxi Je tedy nutné položit si otázku, zda zachovat kabeláž kategorie 6 a provozovat 10 Gbit / s pouze na trasách do 55 metrů, a/nebo mít jistotu, že nový kabelážní systém kategorie 6A poskytne dostatečnou rychlost i na delší vzdálenosti. Náš systém, Schrack IBDN 10GX, je plně připraven poskytnout plnohodnotný rychlostní výkon i k nejvzdálenějším koncovým bodům. Nestíněný kabel kategorie 6A 3

4 w KDE SE UPLATNÍ 10 GBIT? V dnešní době je 10 Gbit Ethernet nasazován jako standardizované řešení pro výpočetní centra (EN ), serverová datová úložiště, SAN, páteřní uzlové aplikace, metropolitní sítě MAN a vysokoškolská prostředí s vysokou hustotou datové komunikace. Své uplatnění najde i v aplikacích potřebující ke kvalitnímu a kvalifikovanému přenosu velkou šířku pásma, např. nekomprimované digitální video s vysokou rozlišitelností, snímkové metody v lékařství, digitální animace, CAD/CAM, vysokorychlostní datové paměti a aplikace typu Cluster Computing či Quality of Service, QoS. Stále častější nasazování služeb postavených na IP (VoIP, VioIP) vede k nárůstu šířky pásma potřebného pro sdílený přenos komplexního datového balíku služeb v reálném čase, a zároveň si vynucuje nároky na pasívní kabeláž se vzrůstající technologickou tendencí. Je i Vaše počítačová síť připravená na budoucí aplikace a vysokorychlostní přenosy? w 10GX KONCEPČNÍ A TECHNOLOGICKÁ VÝZVA Pro plně funkční systém 10 Gbit jsou důležité dva základní aspekty, jejichž eliminací získáme téměř stoprocentní funkční přenosový systém postavený na vhodných komponentech strukturované kabeláže. Je to zejména snížení cizího přeslechu mezi jednotlivými linkami kabeláže (parametr Alien Crosstalk) a zajištění výkonových parametrů i v mezních hodnotách celého frekvenčního pásma. Univerzitní datové centrum Alien Crosstalk nový pohled na kabelážní systém Díky 10 Gbitovému Ethernetu se významnou měrou projevují tzv. cizí blízké a vzdálené přeslechy (Near-/Far-End Crosstalk - ANEXT/AFEXT). Klasické přeslechy (NEXT/FEXT) se vyznačují rušivým nežádoucím šumem, který působí z jednoho páru na druhý ve stejném kabelu na blízkém, resp. vzdáleném konci. Tento druh přeslechu lze ale relativně snadno odstranit, protože aktivní přenosové přístroje Ethernetu 10 GBit používají vylepšené digitální techniky zpracování dat a také vhodná volba konstrukce komponent dokáže výrazně potlačit NEXT/FEXT, resp. jakékoliv impedanční nepřizpůsobení (echo). Aktivní prvky ve své podstatě mohou také používat specifické kódovací algoritmy pro korekci chyb a snížení výskytu jejich pravděpodobnosti. Cizí přeslech parametr Alien Crosstalk 4

5 Cizí přeslechy (Alien Crosstalk), to znamená přeslechy mezi sousedními kabely stejných kabelových tras, ovšem nelze kompenzovat pomocí elektroniky aktivních prvků. To je pouze a jen otázka vhodných pasívních prvků strukturované kabeláže. Šum cizích přeslechů je obecně mnohem nižší než přeslech uvnitř kabelu. Ale v případě 10 Gbitového Ethernetu musí být Alien Crosstalk na blízkém konci (AlienNEXT) celkové stometrové trasy min. o 15 db a/nebo min. 30krát nižší než u protokolu 1000 BASE-T. Vysokofrekvenční přenos Fyzikální přenos protokolu IEEE 802.3an (10 Gigabit Ethernet) probíhá na všech čtyřech párech datového kabelu. Režim přenosu je plně duplexní, tedy čtyřikrát 2,5 Gbit / s. Samotná data jsou kódována a komprimována metodou, která používá frekvenční modulaci 800 MHz. Potřebná šířka pásma je tedy rovna poloviční hodnotě modulační frekvenci plus 25% (500 MHz). Z toho vyplývá, že veškeré klíčové parametry (Vložný útlum, NEXT, PSNEXT, PSANEXT, ELFEXT, PSAELFEXT a PSAELFEXT) musí být optimalizovány právě pro šířku pásma 500 MHz Alien Crosstalk (db) PSANEXT_1 PSANEXT_2 PSANEXT_3 PSANEXT_4 Category 6A 625 MHz Frekvence (MHz) Cizí součtový výkonový přeslech parametr Alien PSNEXT Full-Duplex 4x 2,5 GBit/s Princip přenosu 10 Gbit signálu do datovém kabelu 5

6 wproč SYSTÉM SCHRACK IBDN 10GX? Řešení SCHRACK IBDN 10GX je postavené na plnohodnotné nestíněné strukturované kabeláži (stíněný varianta, viz. katalog MODULÁRNÍ ŘEŠENÍ SYSTÉMU SCHRACKNET). Celá podstata systému nespočívá ve zlepšení nebo úpravě stávajících prvků, ale na kompletní rekonstrukci základních komponent celého přenosového kanálu. Jednotlivé dílčí komponenty jsou samostatně testovány. Díky tomu je náš systém špičkové řešení celé problematiky 10 Gbitového Ethernetu. w CO ZNAMENÁ X V 10GX? Zkratka 10G přirozeně označuje 10 Gigabitový Ethernet. X má svůj specifický význam a vztahuje se k řadě technologických parametrů, jejichž použití dovolí výrazně přesáhnout limitní pásmo 500 MHz až na úroveň 625 MHz. RoundFleX konstrukční design instalačního kabelu MatriX IDC technologie konektorování keystone modulu X-Bar management vodičů FleX Point kompenzační řešení desky tištěných spojů v keystone modulu w 10GX SYSTÉM POSTAVENÝ NA ČTYŘECH INOVATIVNÍCH TECHNOLOGIÍch Špičkové přenosové parametry systému SCHRACK IBDN 10GX jsou postaveny na čtyřech konstrukčních inovativních technologiích: RoundFleX - inovativní technologie konstrukce kabelu RoundFleX inovativní technologie č.1 Konstrukce kabelu a organizace jednotlivých párů v plášti výrazně snižuje vliv cizích přeslechů. MatriX IDC inovativní technologie č.2 Konstrukce a technologické řešení zářezových svorek datového keystone modulu výrazně eliminuje cizí přeslech mezi dílčími spoji v rámci koncové datové zásuvky a přepojovacího panelu (patchpanelu). Matrix IDC - inovativní technologie konstrukce konektorování datového modulu 6

7 X-Bar inovativní technologie č.3 Optimální management vodičů během konektorování je řešen formou konstrukčního přípravku X-Bar, který zajistí správnou a vhodnou orientaci vodičů k zářezovým kontaktům modulu. FleX Point inovativní technologie č.4 Specifická forma tištěného spoje, který přenáší signál ze zářezových svorek na přední kontakty modulu RJ-45, umožňuje formou kompenzace ztrát výraznou měrou přesáhnout limitní přenosové pásmo a poskytnou dostatečnou rezervu během samotného přenosu. Všechny čtyři inovativní technologie pomáhají systému SCHRACK IBDN 10GX splnit nejen limitní hodnoty předepsané závaznými normami, ale také poskytnout dostatečnou rezervu sledovaných parametrů. w HLAVNÍ KOMPONENTY SYSTÉMU SCHRACK IBDN 10GX Naše řešení se primárně skládá z následujících pasívních komponent strukturované kabeláže: instalační datový kabel U/UTP 10GX propojovací kabel patchkabel 10GX přepojovací modulární panel patchpanel 10GX keystone modul UTP 10GX Všechny komponenty jsou plnohodnotném nestíněném provedení kategorie 6A. X-Bar - inovativní technologie managementu vodičů FleX Point- inovativní technologie kompenzace desky tištěných spojů v keystone modulu 7

8 w INSTALAČNÍ KABEL U/UTP KATEGORIE 6A 10GX Největší technologická výzva tradičních nestíněných kabelů (zejména v oblasti 10 Gigabitového přenosu) spočívá v řešení problému elektromagnetické vazby mezi sousedními kabely. Tato vazba je zpravidla podporována tím, že všechny kabely a kabelové svazky procházejí stejnou instalační trasou, mají stejnou zkroucenou polohu a tím také stejnou rezonanční frekvenci. Technologie RoundFleX svojí podstatou zvětšuje odstup zkoumaného kabelu vzhledem k ostatním. Díky tomu lze dosáhnout vynikajícího poměrového činitele AlienNEXT ve vztahu k útlumu. Uvedená konstrukce kabelu 10GX skutečně prokázala, že toto řešení i při testech a zkouškách za tzv. nejnepříznivějších instalačních podmínek (konfigurace 6 kolem 1), významně překračuje minimální požadovanou výkonnost dle aktuálních norem a standardů. Konstrukce kabelu nijak nenarušuje podmínky instalace, instalační ohyb a flexibilitu kabelu při samotné pokládce. w KONSTRUKCE KABELU 10GX Instalační kabel 10GX je v provedení U/UTP. Nízkokouřivý, bezhalogenní a oheň nešířící plášť obsahuje čtyři kroucené páry a plastový oddělující H separátor, který zajišťuje dielektrické oddělení párů, zabraňuje přeslechům mezi páry v rámci kabelu (NEXT) a zachovává celistvou konstrukci a orientaci kabelu (párů) během celé pokládky. Relativně malý vnější průměr kabelu umožňuje flexibilní plánování kabelových tras. Parametr AlienNEXT - postavení 6-1" Kabel existuje v provedení s lepenými páry nebo s nelepenými páry. Vnitřní struktura datového kabelu SCHRACK IBDN 10GX 8

9 w PROPOJOVACÍ KABEL PATCHKABEL U/UTP 10GX Pro zajištění optimálního provozu celého datového kanálu, je věnována velká pozornost také propojovacím kabelům. Jejich konstrukce je stejná jako u instalačních kabelů. Propojovací kabely jsou ukončeny značkovými konektory RJ-45 se zastříknutou krytkou příslušné barvy. Vnitřní struktura konektoru RJ-45 umožňuje dodržení správného kroucení páru až ke kontaktům v přední části konektoru. Mimochodem, instalační kabely jsou k dispozici i ve variantě s lepenými páry. Tato patentovaná technologie zajistí udržení parametru NEXT a ANEXT v příslušných limitních hodnotách. Nelepené páry Lepené páry Ohyb páru lepeného a klasického Průběh frekvence 10GX Cat6 Cat5 Křivka NEXT v propojovacím kabelu Znázornění NEXT v konektoru 9

10 w KEYSTONE MODUL UTP 10GX Vlastní systém konektorování, tedy napojení kabelu na zářezové svorkovnice, je v případě jakékoliv kabeláže považováno za klíčové, protože se jedná o přechod dvou prostředí. Tradiční řešení zářezové svorkovnice IDC typu Krone a/nebo 110 má všechny kontakty v jedné rovině a tedy sousední páry umožňují jak vysílat", tak i přijímat rušivé vlivy. Patentovaná technologie MatriX IDC postavila jednotlivé zářezové svorkovnice v úhlu 90 stupňů vůči sousední svorkovnici. Toto řešení trvale snižuje parametr NEXT a AlienNEXT o efektivních 15 db! Tradiční řešení Řešení MatriX IDC Technologické řešení - redukce parametru NEXT Technologické řešení - redukce parametru AlienNEXT 10

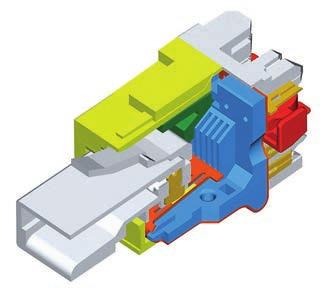

11 w VYLEPŠENÁ KONSTRUKCE MODULŮ 10GX ELIMINUJE PŘENOSOVÉ ZTRÁTY Tradiční řešení vnitřních kontaktů svorkovnic a předních spojů na konektor RJ-45, nemůže plně eliminovat a kompenzovat parametr Crosstalk uvnitř samotného modulu. To výrazně omezuje vlastnosti přenosu ve vyšších přenosových pásmech. Důvodem neúčinné kompenzace v tradičním řešení je, že zapínání kompenzace konektoru není položeno dostatečně blízko fyzikálnímu zdroji rušení, resp. bodu připojení. V případě modulů Schrack IBDN 10GX je použita technologie FleXPoint. Její největší přednost spočívá v provedení desky plošných spojů (PCB), která umožňuje umístit kompenzační článek bezprostředně za vlastní dotykový bod konektoru. Tím dochází ke snížení časové prodlevy mezi zdrojem rušení v konektoru a zapnutím kompenzace na desce plošných spojů. Výsledkem je výrazné snížení rušení (Crosstalk) při vysokých frekvencích a přenosová spolehlivost celého kanálu i na hraniční úrovni 500, resp. 625 MHz. Mimochodem, technologie FleXPoint a princip kompenzace, byly převzaty z podobných oblastí přenosu a měření v lékařské technice a vojenských zařízení. Technologie FleXPoint - flexibilní řešení kompenzace a deska spošných spojů Pásmo kompenzačního účinku Vnitřní kompenzace RJ-45 - modul 10 GX 11

12 w MODULY 10GX BEZPROBLÉMOVÁ INSTALACE Systémy strukturované kabeláže v nestíněném provedení, zejména kategorie 6 a 6A, jsou velmi citlivé na jakékoliv chyby způsobené špatnou instalací koncových bodů a pokládkou kabelu. Z tohoto důvodu byla věnována optimální a bezproblémové instalaci modulu 10GX velká pozornost. Samotný modul obsahuje kabelovou matici, s technologii připojení X-Bar. Ta, mimochodem plně patentovaná, zajišťuje optimální připojení vodičů ke svorkovnici modulu, bez možnosti vzniku chyb v zapojení, obráceném kroucení vodičů a přílišném ohybu vodičů. X-Bar je řešen formou barevné kabelové matice, která specifickým způsobem připravuje vodiče pro přímé konektorování v modulu 10GX. Zajišťuje také přesnou a optimální délku vodičů (párů) a zabraňuje překroucení vodiče. Díky specifické kabelové matici (X-Bar), nejsou parametry NEXT a AlienNEXT ovlivněny kvalitou instalace modulů! Poté je to již jen otázka volby vhodné (dostatečně hluboké) instalační přístrojové krabice, dodržení minimálního ohybu kabelu, zamezení souběhu silnoproudých rozvodů a přílišného odstranění vnějšího pláště datového kabelu. Kabelová matice X-Bar Hotový modul Schrack IBDN 10GX 12

13 w PŘEPOJOVACÍ PANEL PATCHPANEL 10GX w 19 MODULÁRNÍ PATCHPANEL Pro ukončení kabeláže v hlavním datovém rozvaděči jsou k dispozici 19 modulární patchpanely. V jejich případě je nutné vyřešit sbíhání jednotlivých segmentů do velikosti 1U a zároveň zajistit eliminaci cizích přeslechů na patchpanelu. Klasické řešení kompaktních panelů není v současné době schopno plně vyřešit problém vnějších přeslechů. V případě systému Schrack IBDN 10GX byl použit systém modulárního patchpanelu, který je osazený 24 moduly 10GX a které mají zároveň pootočeny IDC zářezové svorkovnice vůči sobě o 90 stupňů, k zamezení vzniku anténového efektu přeslechů. Díky tomuto řešení mohou být jednotlivé porty umístěny v řadě. Nemusí se dělat konstrukční kompromisy při vysoké hustotě osazení. Také kabelový vyvazovací management v zadní části patchpanelu je klasický, přehledný a plně funkční. I díky tomu je možné využít patchpanel pro 48 modulů, při zachování výšky 1U! w VHODNÁ KONSTRUKCE PATCHPANELU ZABRÁNÍ CIZÍM PŘESLECHŮM Design modulů 10GX a technologie MatriX IDC zamezí významnějšímu cizímu přeslechu mezi sousedními moduly. w KABELOVÁ MATICE X-BAR - KONSTRUKČNÍ DOPLNĚK PŘI INSTALACI Kabelová matice X-Bar pečuje o kvalitu instalace a přesné konektorování modulu. Vylučuje chyby a zajišťuje Installable Performance. Modulární patchpanel 10GX - verze pro 24 a 48 modulů Eliminace AlienNEXT v patchpanelu - technologie MatriX IDC 13

14 w SCHRACK IBDN 10GX PLNĚ CERTIFIKOVANÝ SYSTÉM S FUNKČNÍ GARANCÍ 25 LET Význam kvality je v našem systému Schrack IBDN 10GX klíčový. Díky tomu je systém podroben několika zátěžovým testům u nezávislých laboratoří. Jedná se zejména o testování tzv. čtyřkonektorového modelu, s délkou kanálu 15, 45 a 85 m a limitem testu ISO EA UTP 500 MHz. Systém plně odpovídá následujícím normám a standardům, platných v době vydání tohoto katalogu (6/2009) ANSI/TIA-568-B.2-10, Přenosové charakterisitky kabeláže kategorie 6A ISO/IEC 11801, Edition 2.1, přenosový kanál třídy EA IEEE 802.3anTM-2006, 802.3anTM-2005 Velmi významnou skutečností je i to, že testování proběhlo i s koncovými propojovacími kabely délky 1 a 2 m. Ostatní systémy zpravidla garantují plnohodnotnou funkčnost systému s propojovacími kabely délek 3 m, resp. 5 m a delší. To dokazuje velké rezervy systému, protože test s kratšími propojovacími kabely je ještě přísnější, než předpokládají mezinárodní normy. V současné době je celosvětově instalováno více než přípojných bodů systému Schrack IBDN 10GX. Tisíce počítačových sítí a miliony uživatelů jsou jasným důkazem úspěšného řešení 10 Gigabitového Ethernetu na nestíněném symetrickém kabelu. Systém Schrack IBDN 10GX je vhodná volba právě pro Vaše potřeby. Program certifikace zahrnuje plnohodnotnou funkční a systémovou záruku 25 let. Zajišťuje tak komplexní pokrytí služeb pro koncového zákazníka. Certifikační autorita systému Schrack IBDN 10GX Patchpanel Koncové pracovní místo 2 m 1 m 15 m 5 m 1 m 24 metrů 2 m 2 m 45 m 5 m 2 m 56 metrů 3 m 2 m 85 m 5 m 5 m 100 metrů Výsledek kvality = 3 testy - 3 délky - 3 certifikáty 14

15 w SYSTÉMOVÁ ZÁRUKA A GARANCE FUNKČNOSTI w PRODUKTOVÁ ZÁRUKA 25 LET Podpora v podobě produktové garance ve výši 25 let je u tohoto systému samozřejmostí. V případě prokázání vadné výroby anebo nefunkčnosti komponenty, bude uvedený produkt nahrazen novým, resp. technologicky i designově adektvátní náhradou. Funkčnost celého systému, instalovaného certifikovaným a proškoleným partnerem Schrack IBDN 10GX, pokrývá aktuální technickou a technologickou úroveň současné doby. Je zpětně kompatibilní s aplikacemi stejné anebo nižší třídy či kategorie. Systém Schrack IBDN 10GX splňuje všechny aktuální a platné mezinárodní normy a standardy včetně těch, které jsou v současné době (6/2009) ve fázi návrhu (např. 10 Gbit a jeho nasazení v průmyslu). Certifikace a proces systémové záruky jsou silným nástrojem, který umožnuje garantovat výkonnost a funkčnost systému v souladu s normami, ale i potřebami koncového uživatele. Ten získá investiční jistotu pro nejbližší budoucnost a sníží možné riziko nevhodně vynaložené investice. Systémový certifikát - 25 let Partnerský certifikační program 15

16 w 10GX MODUL NESTÍNĚNÁ KATEGORIE 6A w popis Koncový keystone modul systému Schrack IBDN 10GX v nestíněném provedení kategorie 6A. Obsahuje několik patentovaných technologií pro dodržení limitních hodnot a eliminaci cizích přeslechů. Rezerva přenosového pásma 125 MHz (625 MHz). Barva černá. HBIX Modul a X-Bar kabelová matice popis DOSTUPNOST store OBJEDNACÍ ČÍSLO Datový modul RJ-45 nestíněný, Cat.6A 500 MHz, 10 Gb / s HBIX dostupnost do 48 hodin objednací číslo modře: zboží skladem w MODULÁRNÍ ZÁSUVKY 50 X 50 MM POD OMÍTKU HSED02UW2S w popis Modulární zásuvka v provedení pod omítku, prázdná, neosazená Vhodná do pod/parapetního kanálu, do instalačních žlabů Maska 50 x 50 mm, vnější rámeček 80 x 80 mm Neosazené pozice chráněné protiprachovou krytkou Kovový nosný rám Samostatný zemnicí bod pro ukončení stíněné kabeláže Výstup modulů 45 stupňů Popisovací štítek Barva bílá RAL 9010 Design WAVE viz. dílčí katalog SCHRACK WAVE popis dostupnost store OBJEDNACÍ ČÍSLO Datová zásuvka pod omítku, pro 2 keystone moduly, neosazená Datová zásuvka pod omítku, pro 1 keystone modul, neosazená HSED02UW2S HSED01UW2S dostupnost do 48 hodin zboží trvale dostupné v každém nákupním centru SCHRACK STORE objednací číslo modře: zboží skladem 16

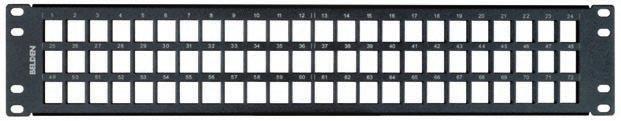

17 w BOX PRO MONTÁŽ MODULÁRNÍ ZÁSUVKY 50 X 50 MM NA OMÍTKU w POPIS Box na omítku Rozměry: 80 x 80 x 42 mm Barva bílá RAL 9010 HSEAP842WF POPIS DOSTUPNOST store OBJEDNACÍ ČÍSLO Box na omítku, 80 x 80 x 42 mm, barva bílá RAL 9010 HSEAP842WF dostupnost do 48 hodin zboží trvale dostupné v každém nákupním centru SCHRACK STORE objednací číslo modře: zboží skladem w 10GX MODULÁRNÍ PATCHPANEL w POPIS Modulární patchpanely Schrack IBDN 10G se dodávají v barvách stříbrné, černé a šedé. 19" provedení výšky 1U pro pro 24/48 modulů, resp. výšky 2U pro 72 modulů. Celokovová konstrukce se zemnicím vodičem a vyvazovacím kabelovým managementem v zadní části. HBIX102293, HBIX HBIX103114, HBIX popis DOSTUPNOST store OBJEDNACÍ ČÍSLO 19" patchpanel, 24 x RJ-45 UTP Cat.6A, osazený, stříbrná barva, 1U HBIX " patchpanel, 48 x RJ-45 UTP Cat.6A, osazený, stříbrná barva, 1U HBIX " patchpanel, pro 24 modulů Cat.6A, neosazený, černá barva, 1U HBIX " patchpanel, pro 48 modulů Cat.6A, neosazený, černá barva, 1U HBIX " patchpanel, pro 72 modulů Cat.6A, neosazený, černá barva, 2U HBIX dostupnost do 48 hodin objednací číslo modře: zboží skladem 17

18 w MONTÁŽNÍ NÁSTROJE w POPIS Montážní nástroje pro snadnou instalaci modulu 10GX. Plastová deska jako držák modulu při konektorování, holítko na kabely včetně oddělovacích jehel na lepené páry a v neposlední řadě zářezový nástroj. HBIZ100749, HBIZ1797B- HBIZ101852, HBIZE30065 POPIS DOSTUPNOST store OBJEDNACÍ ČÍSLO Zářezový nástroj 10GX Montážní nástroj IBDN - Profi, černý Držák modulu, bílý Nástroj na odstranění vnějšího pláště kabelu holítko HBIZ HBIZ HBIZE30065 HBIZ1797Bdostupnost do 48 hodin Objednací číslo modře: zboží skladem w 10GX PROPOJOVACÍ KABEL S KONEKTORY RJ-45 w POPIS Propojovací kabel 2 x RJ-45 nestíněný Zastříknuté krytky šedé barvy Instalační kabel AWG23 v provedení U/UTP 625 MHz, LSZH plášť Možná barevná provedení: červená, žlutá, zelená, modrá, šedá Ostatní typy a délky na požádání HBIX POPIS DÉLKA (M) DOSTUPNOST store OBJEDNACÍ ČÍSLO Propojovací kabel nestíněný, kategorie 6A, šedý 2 HBIX Propojovací kabel nestíněný, kategorie 6A, šedý 4 HBIX Propojovací kabel nestíněný, kategorie 6A, šedý 7 HBIX Propojovací kabel nestíněný, kategorie 6A, šedý 10 HBIX Propojovací kabel nestíněný, kategorie 6A, šedý 15 HBIX Propojovací kabel nestíněný, kategorie 6A, šedý 25 HBIX dostupnost do 48 hodin Objednací číslo modře: zboží skladem 18

19 w INSTALAČNÍ KABEL U/UTP CAT.6A 625 MHz (SYSTÉMOVÝ KABEL TŘÍDY EA 10 GB / S) HBIK w POPIS Provedení: nestíněný kabel U/UTP (plastový oddělující H kříž, ne/lepené páry) do 625 MHz Vodič: měděný drát Průměr vodiče: AWG 23 (0,57 mm) Vnější plášť vodiče: Polyethylen (PE) Průměr přes plášť vodiče: 1,45 ± 0,05 mm Stínění: žádné Vnější plášť kabelu: LSZH dle IEC (samozhášivý), nízkokouřivý a bezhalogenový dle IEC Vnější průměr kabelu: 7,5 mm Barva pláště: fialová, RAL 4005 Balení: krabice 305 m, dřevěná cívka 500 m, 1000 m w PŘENOSOVÉ PARAMETRY Minimální instalační poloměr ohybu: 40 mm NVP: 0,64 c Maximální zatížení v tahu: 113 N Teplotní rozsah instalace: + 5 C až + 60 C Frekvenční pásmo: 500 MHz (Cat.6A), 625 MHz Nesouměrné zpoždění: 35 ns / 100 m POPIS DOSTUPNOST store OBJEDNACÍ ČÍSLO Kabel U/UTP Cat.6A,nelepené páry, LSZH fialový plášť Kabel U/UTP Cat.6A,lepené páry, LSZH fialový plášť HBIK HBIK dostupnost do 48 hodin Objednací číslo modře: zboží skladem 19
