ETA 0402 ( ) Rok výroby: Příkon: 500W/760W Stav: Funkční Počet: 6 kusů Uložení: Krabice 06 Pozice: Třetí a čtvrtá řada

Transkript

1 ETA 0402 ( ) Rok výroby: Příkon: 500W/760W Stav: Funkční Počet: 6 kusů Uložení: Krabice 06 Pozice: Třetí a čtvrtá řada

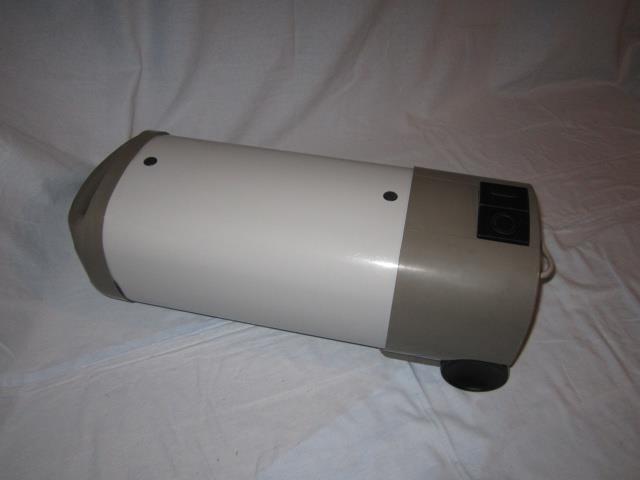

2 ETA Uložení Stav Rok výroby Příkon Poznámka Krab. 06 Funkční W/760W Zachovalý Jednoduchý a základní model vysavače. Vysavač má plechový plášť a plastové doplňky v podobě krytu motoru a krytu prostoru prachového filtru (barevně rozlišeno). Vysavač je určen pro menší plochy s prakticky nulovou výbavou. Na výstup vzduchu lze připojit hadici a tím využít vysavač k dalším činnostem. Absence elektronické regulace sacího výkonu, ukazatele stavu prachového filtru (ke konci výroby se ukazatel začal montovat), elektrické zásuvky či navíjení napájecího kabelu dělá z tohoto vysavače velmi jednoduchý model. ETA 0402 Celkový pohled 1 Na obrázku je patrné, že vysavač 0402 je bílé barvy doplněn o plastové doplňky šedé barvy. Modelová řada 0402 má připojení hadice typu NO.1, což je stejné jako u doutníkových vysavačů. Ústí hadice je umístěno uprostřed odnímatelného víka pod madlem vysavače. Nasátý vzduch, který je filtrován, vstupuje do motorového prostoru, kde ochlazuje agregát a následně je vyfukován z vysavače ven. Vysavač nemá ozdobnou mřížku, která by zajišťovala rozptylování vyfukovaného vzduchu. Výstup vzduchu je vyřešen otvorem v zadní části vysavače. Tento otvor je rozměrově shodný s připojením hadice, vysavač je tedy možné využít k další práci. V tomto otvoru uvnitř vysavače je kovová mřížka zabraňující proniknutí cizího tělesa do prostoru motoru. 1 Copyright by Dexies

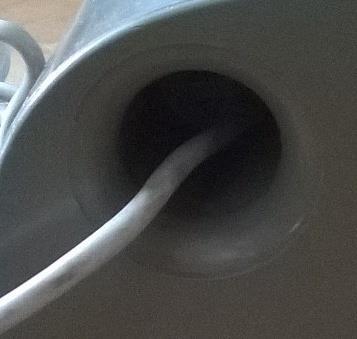

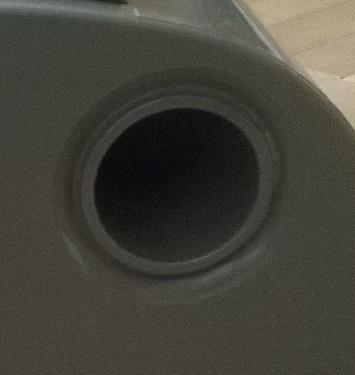

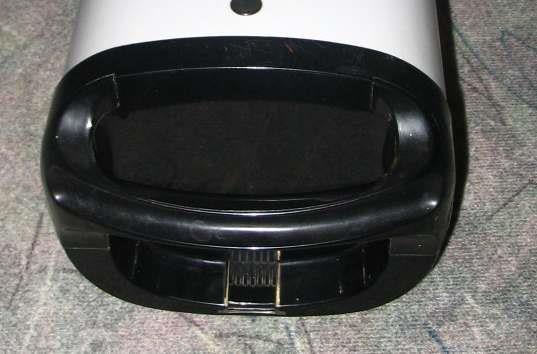

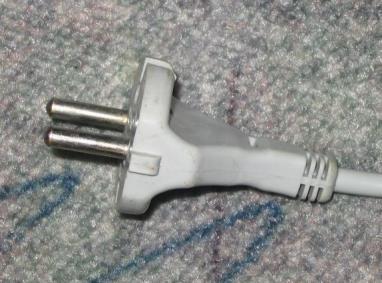

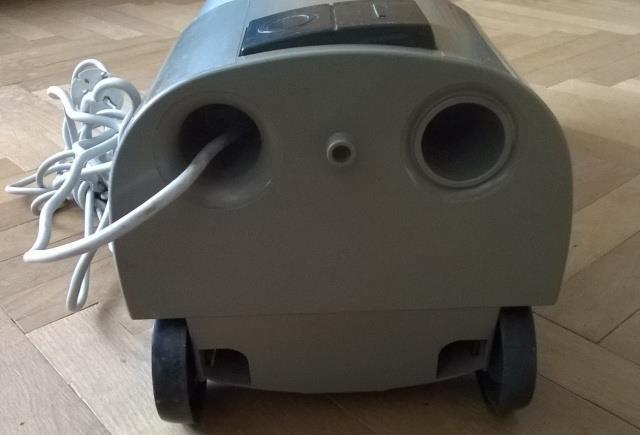

3 Výstup vzduchu Napájecí kabel byl sériově montován v šedé nebo černé barvě (záleží na barevném provedení vysavače). Kabel je standardně dodáván bez zemnícího vodiče a to u všech vysavačů tohoto typu. Délka přívodního kabelu je cca. 5m. Vysavač je základní model a pro tuto řadu nebyl montován naviják přívodního kabelu. Po ukončení práce a manipulace s vysavačem, lze omotat kabel kolem těla vysavače, aby při uložení nepřekážel. Výstup napájecího kabelu z vysavače Síťová vidlice Vysavač je vybaven celoplastovými kolečky. Kolečka jsou černé. Zadní kolečka umožňují bezchybný pohyb vpřed a vzad a malé přední plastové kolečko umožňuje dobrou aretaci (otáčení) vysavače do stran. Na rozdíl od vysavačů doutníkového tvaru zde nehrozilo při prudším pohybu převrácení vysavače na bok nebo dokonce na horní stranu vysavače Zadní kolečka 2 Copyright by Dexies

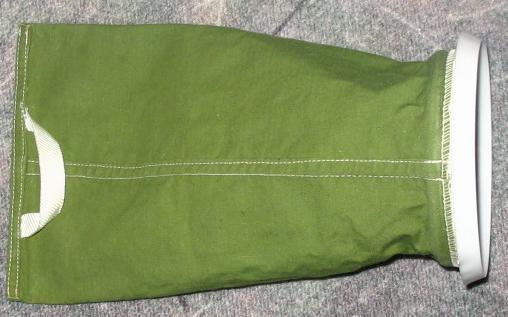

4 V plastovém krytu prachového filtru je umístěno malé celoplastové černé kolečko, které umožňuje rotaci do všech stran. Přední kolečko Stejně jako u předešlých, ale i novějších modelů, je prachový filtr konstruován pro vícero variant. Prachový filtr se skládá ze dvou částí. Textilní filtr a papírový filtr, který se vkládá do textilního filtru. Lze použít samotný textilní filtr, který po naplnění se musí řádně vyklepat, nebo použít papírový filtr vložený do textilního filtru. Tato varianta je mnohem hygieničtější, protože po naplnění papírového filtru se nemusí vyklepávat, ale prostě a jednoduše se vyhodí. Prostor pro prachový filtr Textilní filtr Textilní filtr se neuzavírá kazetou, ani plastovým víkem. Papírový filtr se vloží a konce se přehnou přes gumovou obroučku a nasadí se kryt prachového filtru. Papírový filtr 3 Copyright by Dexies

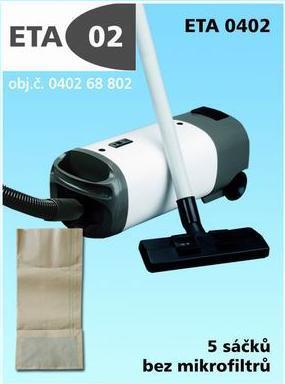

5 Tak jako u novějších i u starších modelů tak i u tohoto modelu nelze použít pouze papírový filtr, protože by došlo k protržení filtru a závažnému poškození agregátu. Prostor pro prachový filtr se během výroby vysavače nezměnil. Do filtru ústí sací trubka umístěná v předním čele vysavače, do které se zasouvá hadice. Pak následuje textilní filtr a plastová mřížka, která odděluje tento prostor od motorového prostoru vysavače. V motorovém prostoru nasátý a přefiltrovaný vzduch ochlazuje agregát vysavače a poté vystupuje ven z vysavače. Vyfukovaný vzduch může být teplý, z důvodu chlazení agregátu, toto je vlastnost vysavačů, nikoliv porucha či problém. Nasazený kryt prachového filtru (víko) Oficiální značení papírového filtru Technická stránka tohoto modelu je na základní úrovni. Vysavač má příkon 650W. Absence elektronické regulace sacího výkonu, elektrické zásuvky, ukazatele stavu prachového filtru či navijáku, vypovídá, že vysavač je určen jen pro nenáročné uklízení na malých prostorách. Zadní čelo 4 Copyright by Dexies

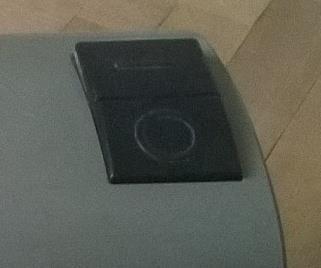

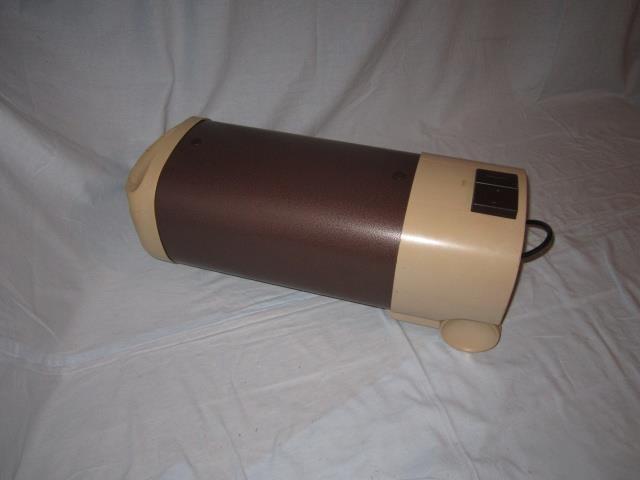

6 Motor (650W) V neposlední řadě nesmíme zapomenout na velké nášlapné tlačítko, které umožňuje zapínání a vypínání vysavače. Tlačítko je konstruováno ve větších rozměrech, tudíž se velmi pohodlně ovládají nohou. Po celou dobu výroby nebyl změněn design těchto tlačítek. Zapínání/vypínání ETA 0402 Celkový pohled 2 5 Copyright by Dexies

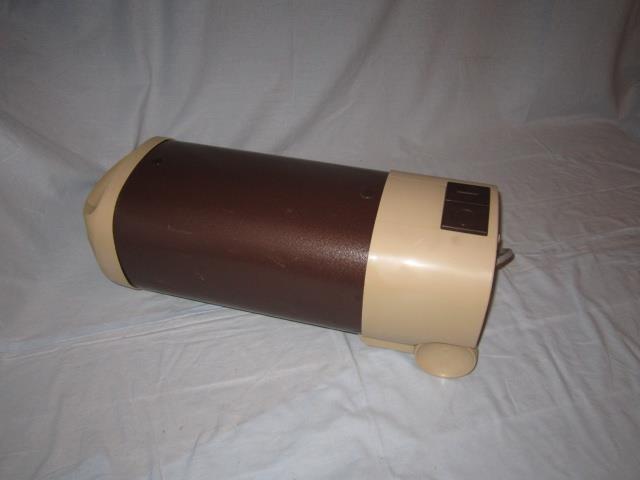

7 ETA 0402 ROK VÝROBY: PŘÍKON: MODEL: STAV: W No. 10 Funkční/Zachovalý ETA 0402 ROK VÝROBY: PŘÍKON: MODEL: STAV: W No. 10 Zachovalý 6 Copyright by Dexies

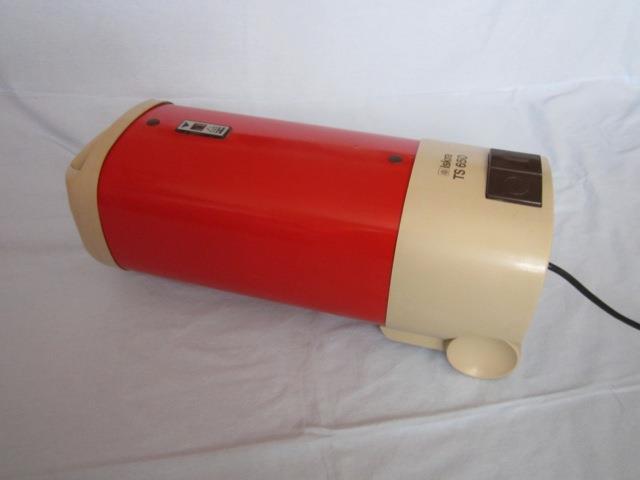

8 ETA 0402 ROK VÝROBY: PŘÍKON: MODEL: STAV: W No. 05 Funkční/Zachovalý ETA 0402 ROK VÝROBY: PŘÍKON: MODEL: STAV: W No. 03 Funkční/Zachovalý 7 Copyright by Dexies

9 ETA 0402 ROK VÝROBY: PŘÍKON: MODEL: STAV: W No. 06 Funkční/Zachovalý ETA 0402/50 ROK VÝROBY: PŘÍKON: MODEL: STAV: W No. 08 Funkční/Zachovalý 8 Copyright by Dexies

10 ETA 0402 ROK VÝROBY: PŘÍKON: MODEL: STAV: W No. 13 Funkční/Zachovalý 9 Copyright by Dexies

11 10 Copyright by Dexies

12 11 Copyright by Dexies

13 Pozice Název dílu Agregát stator kompletní rotor zabalený kolo rozváděcí kompletní kolo oběžné uhlík kompletní HG skříňka motoru kompletní kryt oběžných kol štít ložiskový kompletní kondenzátor odrušovací TC Copyright by Dexies
