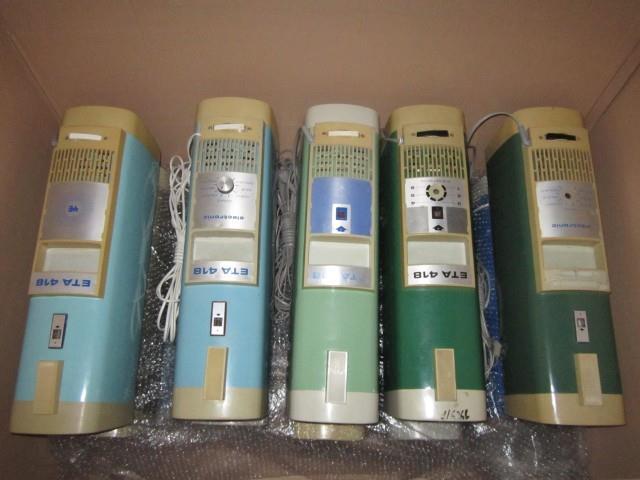

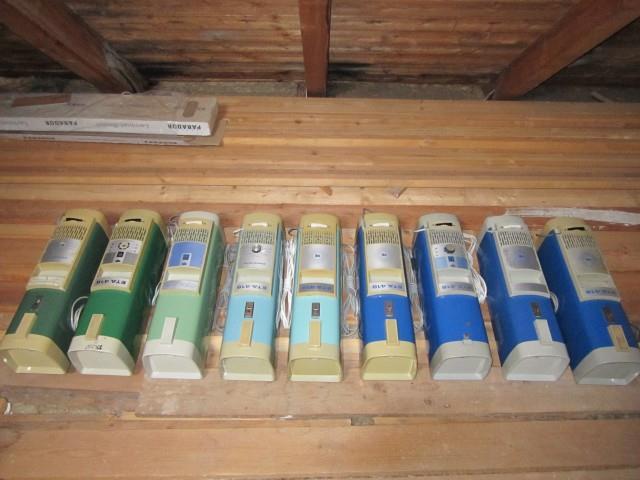

ETA 418 ( ) Rok výroby: Příkon: 500W Stav: Funkční Počet: 9 kusů Uložení: Krabice 01 a 18 Pozice: Druhá a třetí řada

Transkript

1 ETA 418 ( ) Rok výroby: Příkon: 500W Stav: Funkční Počet: 9 kusů Uložení: Krabice 01 a 18 Pozice: Druhá a třetí řada

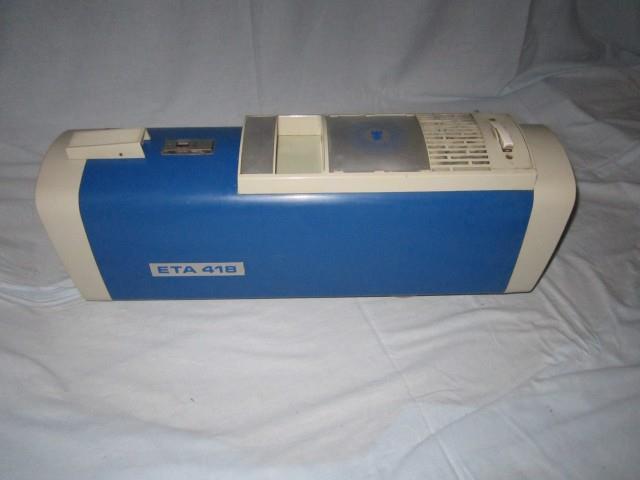

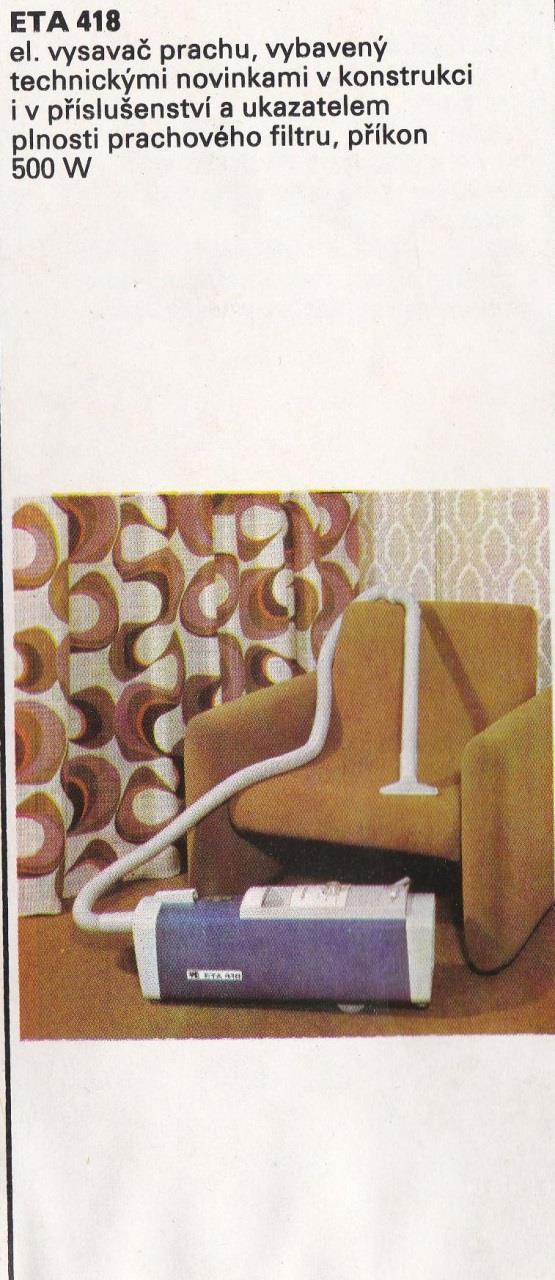

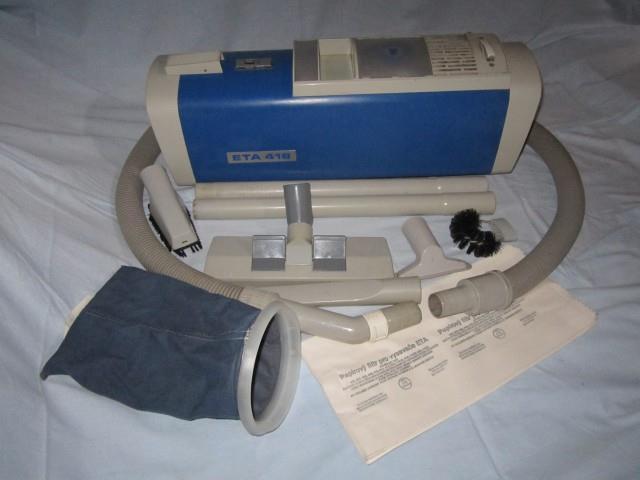

2 ETA Uložení Stav Rok výroby Příkon Poznámka Krab. 01 Funkční W Zachovalý Vysavač je doutníkového tvaru. Tělo vysavače je plechové, kryt motorového prostoru a prachového filtru je z plastu (barevně rozlišeno od vysavače). Držák a ozdobná mřížka na výstupu vzduchu jsou také plastové. Tento model se vyráběl v různých specifikacích a barvách. Měnily se doplňky jak vzhledové tak i praktické. Luxusní provedení vysavače mělo elektronickou regulaci sacího výkonu. Konstrukce vysavače neumožňuje použití navijáku pro přívodní kabel. Tedy po ukončení práce a manipulace s vysavačem, se přívodní kabel omotal okolo těla vysavače, aby nepřekážel. Vysavač také nemá elektrickou zásuvku pro připojení elektrického rotačního kartáče. ETA 418 (Model 78) Celkový pohled 1 Na obrázku je patrné, že model 418 je modré barvy doplněn o plastové doplňky v bílé barvě. Modelová řada 418 a její následné variace mají shodné připojení hadice typu NO.1. Ústí hadice je umístěno v horní části víka, které kryje prostor pro prachový filtr. Nasátý vzduch, který je filtrován, vstupuje do motorového prostoru, kde ochlazuje agregát a následně je vyfukován z vysavače ven. Vysavač má ozdobnou mřížku, která zajišťuje rozptylování vyfukovaného vzduchu do prostoru. Mřížka nelze sejmout a tím vysavač nelze použít k dalším činnostem jako je šamponování, vyfukování listí atd. Tato mřížka slouží zároveň jako ochranná, která brání vniknutí cizímu tělesu do prostoru agregátu a jeho následného poškození. 1 Copyright by Dexies

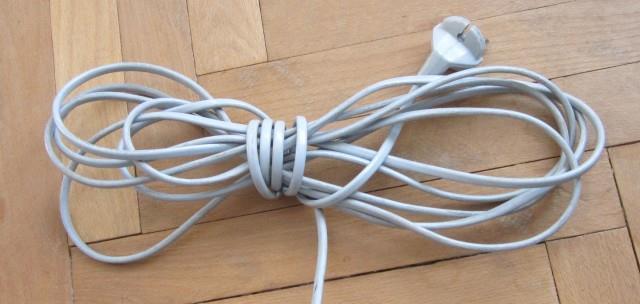

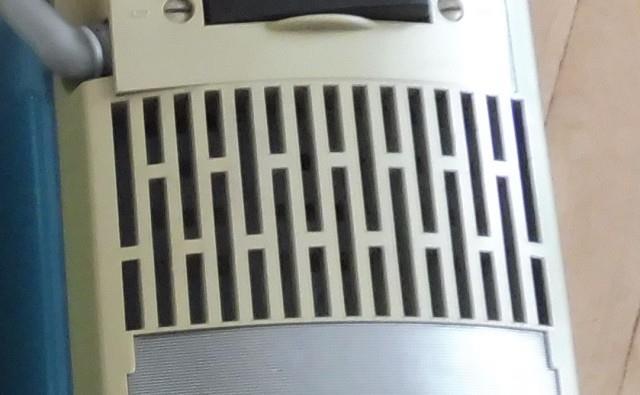

3 Ozdobná mřížka Pod touto plastovou mřížkou jsou otvory v těle vysavače, které jsou kolmo k otvorům v plastové mřížce, z důvodu ochrany agregátu před vniknutím cizího tělesa do motoru. Výstup vzduchu Napájecí kabel byl sériově montován v šedé barvě. Tato barva dobře ladila s celkovou vizáží vysavače. Síťová vidlice je bez zemnícího vodiče (sériově). Délka přívodního kabelu je cca 5m. Vysavač je doutníkové konstrukce a tento typ konstrukce naviják přívodního kabelu neumožňuje. Přívodní kabel lze namotat na tělo vysavače. Napájecí kabel Pevný vstup napájecího kabelu Zadní kolečka jsou z plastu, což umožňuje snadný a rychlý pohyb. Tyto kolečka jsou bez gumové obroučky, oproti novějším modelům ETA 0400 atd. Barva zadních koleček se odvíjela od celkového vybarvení vysavače. Vysavač a celá modelová řada 418 nemá přední kolečko. Vysavač se pohybuje na plastových pantech, které upevňují spodní část krytu prostoru prachového filtru. 2 Copyright by Dexies

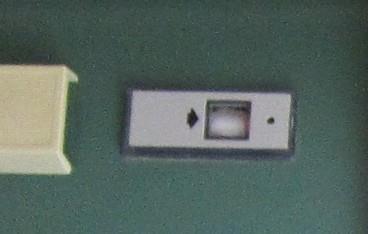

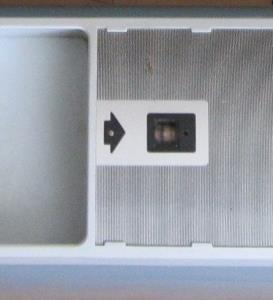

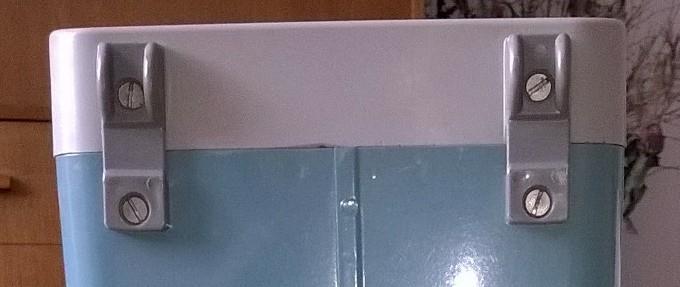

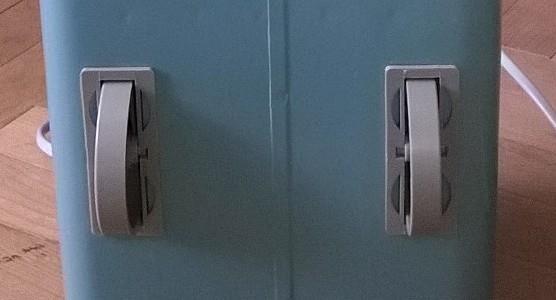

4 Plastová kolečka Přední panty Vysavač při použití větší síly, či prudšího pohybu má tendence se převracet na bok či dokonce až na horní stranu (obrat o 180 stupňů). Při větších rozměrech instalovaných prahů, může mít vysavač problém s překonáním tohoto prahu, zde je nutný zásah uživatele a vysavač přenést přes překážku. Vysavač má ukazatel stavu prachového filtru, který se nedá seřídit pro konkrétní prostředí, ve kterém vysavač pracuje. Ukazatel je nastaven již z výroby. U modelů 418 byly požity dva druhy ukazatelů. První (starší) byl umístěn mezi ozdobným plastem s držákem a uzavíracím pantem víka prostoru pro filtr. Původní ukazatel Novější typ ukazatele byl umístěn na ozdobném plastu za madlem. Novější typ ukazatele Ukazatel je opatřen ventilem, který reaguje na každé uzavření sacího prostoru. Tedy při práci s vysavačem se střídá bílá barva pístu s červenou. 3 Copyright by Dexies

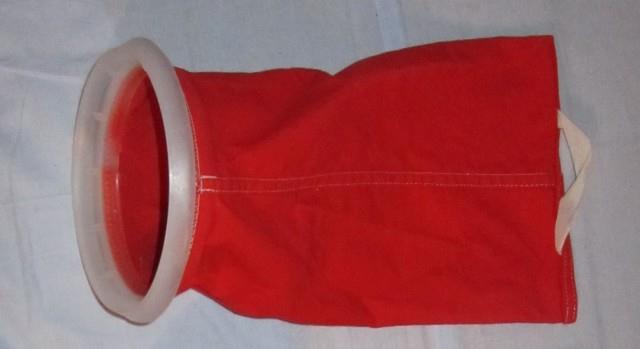

5 Stejně jako u předešlých, ale i novějších modelů vysavačů, je prachový filtr konstruován pro vícero variant. Prachový filtr se skládá ze dvou částí. První část je textilní filtr. Konstrukce prachového filtru již napovídá, že existuje několik variant použití filtru. První varianta je použití jen samotného textilního filtru. V tomto případě se musí filtr po naplnění důkladně vyklepat. Druhá varianta je použití textilního filtru společně s papírovým filtrem. Tato varianta je doporučována i výrobcem. Po naplnění papírového filtru, stačí vyjmout papírový filtr z textilního a vyhodit ho. Tato varianta je hygieničtější, než první varianta. Prostor pro prachový filtr Vstup do filtru Textilní filtr Papírový filtr 4 Copyright by Dexies

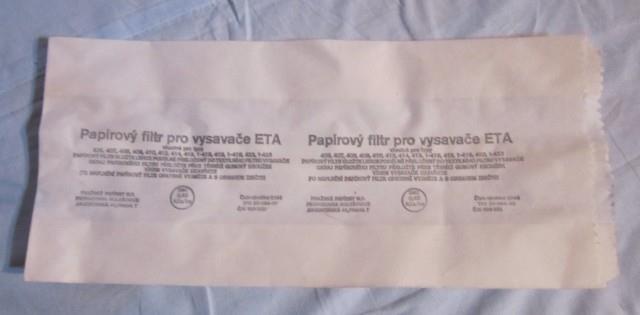

6 V žádném případě nejde použít variantu jen samotného papírového filtru a to hned z několika důvodů. První důvod je, že papírový filtr by se mohl protrhnout a nečistoty by mohli proniknout do motoru a mohlo by dojít k vážnému poškození samotného agregátu, a druhý důvod papírový filtr není jak uchytit bez textilního filtru. Vložený textilní filtr Prostor pro prachový filtr je shodný s dalšími doutníkovými vysavači. Do filtru ústí sací trubka, do které se zasouvá hadice. Pak následuje papírový a textilní filtr a kovová mřížka, která odděluje tento prostor od motorového prostoru. V motorovém prostoru nasátý vzduch ochlazuje agregát vysavače a poté vystupuje ven z vysavače. Vyfukovaný vzduch může být teplý, z důvodu chlazení agregátu, toto je vlastnost vysavačů, nikoliv porucha či problém. Oficiální značení papírového filtru Technická stránka tohoto modelu je na střední. Motor má příkon 500W. Jeho sací výkon pozvolna klesá při postupném plnění prachového filtru. Modely byly vyráběny jak s elektronickou regulací sacího výkonu tak i bez ni. Regulace je 6-ti stupňová, přičemž stupeň jedna je určen pro záclony či závěsy, mezi stupněm tři až čtyři je ekonomický provoz vysavače, kdy kombinuje optimální příkon motoru a sací výkon. Stupeň šest je určen pro koberce s dlouhým vláknem a tam kde je potřeba maximálního výkonu vysavače. Tak jako u ukazatele, existují dvě varianty této regulace. První (starší) regulace nese jmenovité označení různých stupňů. U druhého typu již byly použity pouze čísla od 1 do 6. Vysavač také postrádá elektrickou zásuvku (z výroby) pro připojení elektrického rotačního kartáče. 5 Copyright by Dexies

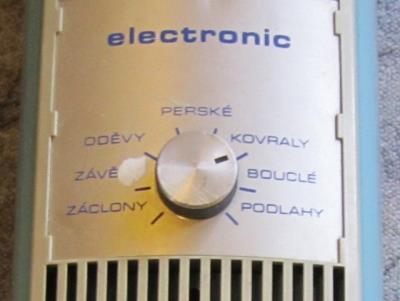

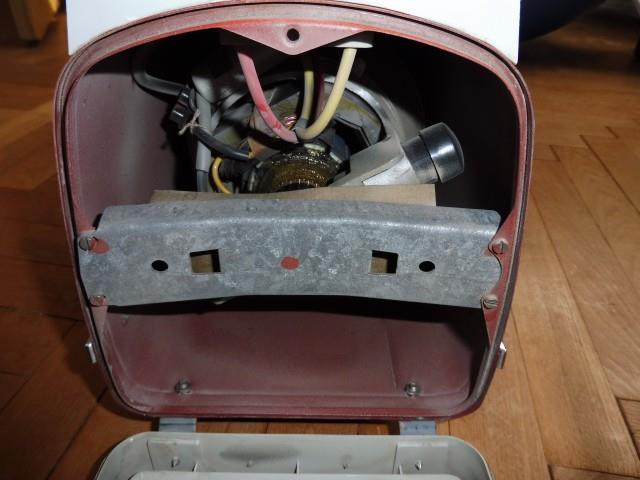

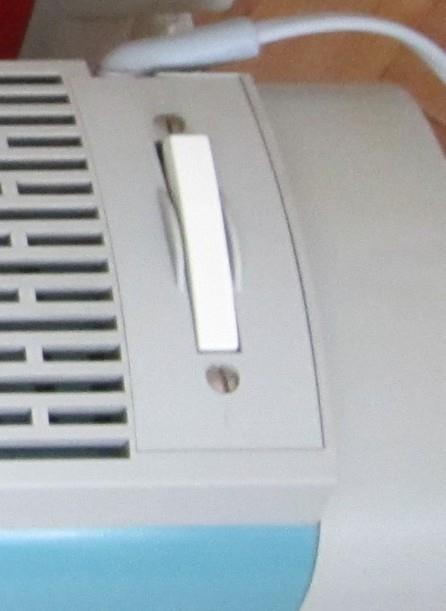

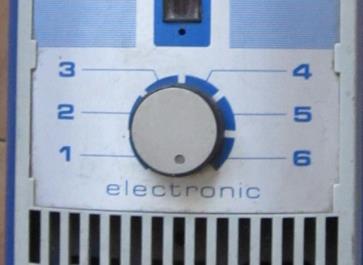

7 Elektronická regulace (starší provedení) Elektronická regulace (novější provedení) Motor Tělo vysavače je z plechu. Upevnění motoru je též plechové a přidělané ke konstrukci vysavače. Toto řešení občas přinášelo neduhy v podobě, přenášení vibrací či rezonování plechu. V neposlední řadě nesmíme zapomenout na nášlapné tlačítko, které umožňuje zapínání a vypínání vysavače jak nohou, tak i rukou. Tlačítko je kolébkového typu a nemá velké rozměry jako u modelů ETA 0400, 3400 atd. Toto tlačítko je společné pro všechny doutníkové vysavače. Dle barevného provedení se lišila i barva tlačítka, ale rozměry a umístění se nezměnilo po celou dobu výroby těchto vysavačů. Zapínání/vypínání 6 Copyright by Dexies

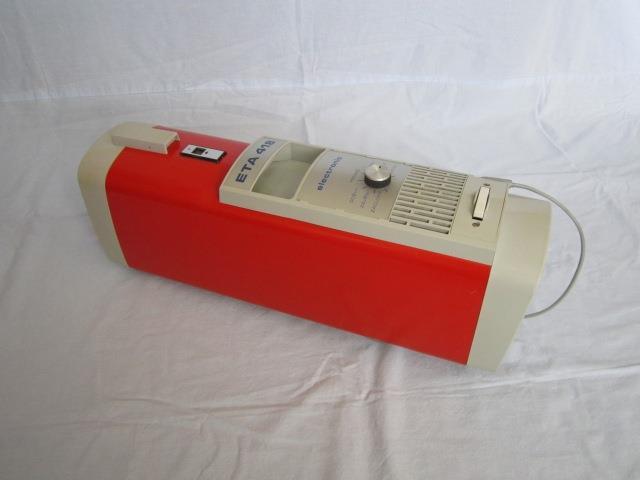

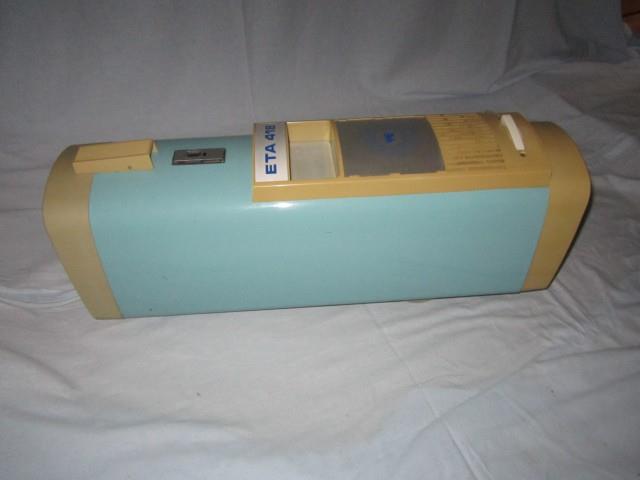

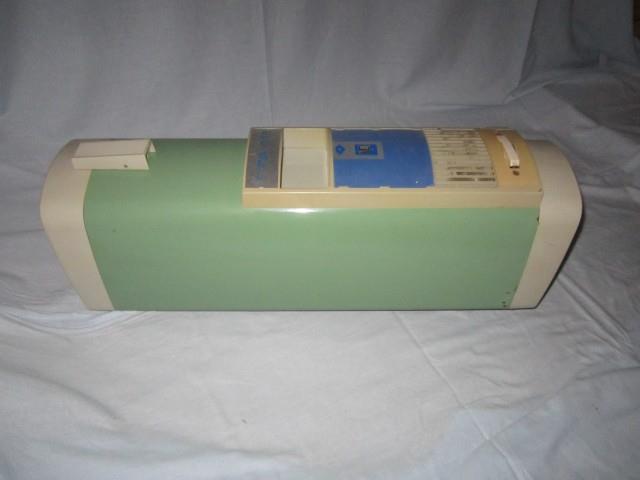

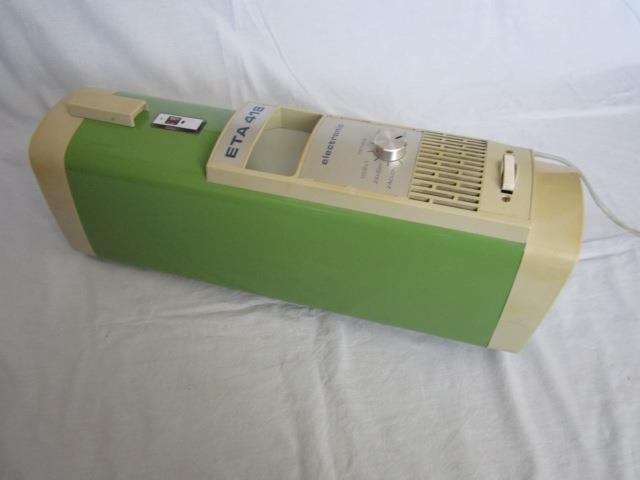

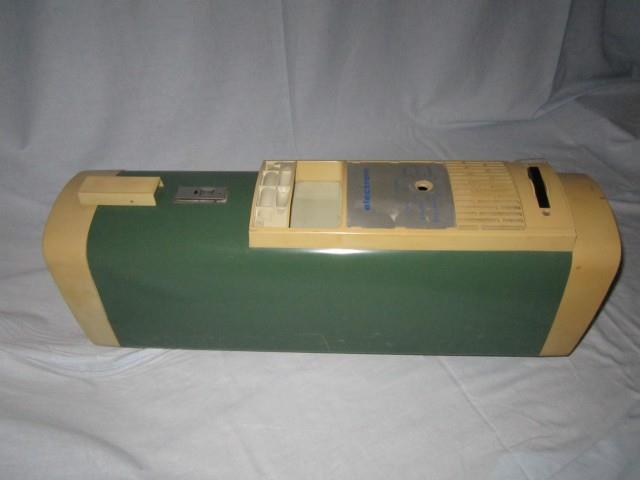

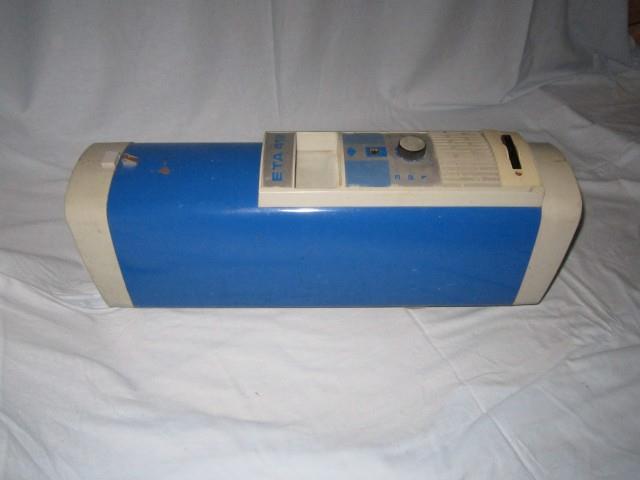

8 ETA W No. 01 Funkční/Zachovalý ETA W No. 08 Funkční/Zachovalý 7 Copyright by Dexies

9 ETA W No. 11 Funkční/Zachovalý ETA W No. 05 Funkční/Zachovalý 8 Copyright by Dexies

10 ETA W No. 05 Funkční/Zachovalý ETA W No. 09 Funkční/Zachovalý 9 Copyright by Dexies

11 ETA W No. 01 Funkční/Zachovalý ETA W No. 07 Funkční/Zachovalý 10 Copyright by Dexies

12 ETA W No. 08 Funkční/Zachovalý ETA W No. 12 Funkční/Zachovalý 11 Copyright by Dexies

13 ETA W No. 10 Funkční/Zachovalý ETA W No. 10 Funkční/Zachovalý 12 Copyright by Dexies

14 ETA W No. 03 Funkční/Zachovalý 13 Copyright by Dexies
