ETA Rok výroby: 1992 Příkon: 1000W Stav: Nefunkční Servis: Ne Uložení: Krabice 07 Pozice: Druhá řada, první zleva

Transkript

1 ETA 1440 Rok výroby: 1992 Příkon: 1000W Stav: Nefunkční Servis: Ne Uložení: Krabice 07 Pozice: Druhá řada, první zleva

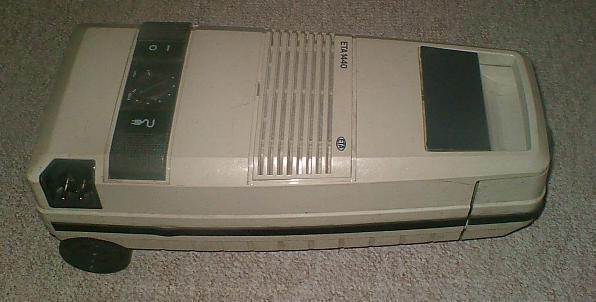

2 ETA 1440 Model z roku Uložení Foto Stav Rok výroby Příkon Model Poznámka Krab Nefunkční W No. 12 Spálený motor Vysavač vychází ze staršího modelu ETA Oproti staršímu modelu zde přibyla elektronická regulace sacího výkonu. Tělo vysavače je celoplastové. Na výstup vzduchu nelze připojit hadici a je zde umístěn mikrofiltr. Vysavač nemá elektrickou zásuvku pro připojení elektrického rotačního kartáče a nemá ani ukazatel stavu prachového filtru. ETA 1440 Celkový pohled 1 Na obrázku je patrné, že model 1403 je bílé barvy doplněn o plastové doplňky černé barvy. Modelová řada 0440 a 1440 má shodné připojení hadice typu NO.4. Ústí hadice je umístěno uprostřed odnímatelného víka pod madlem vysavače. Nasátý vzduch, který je filtrován, vstupuje do motorového prostoru, kde ochlazuje agregát a následně je vyfukován z vysavače ven. Vysavač má ozdobnou mřížku, která zajišťuje rozptylování vyfukovaného vzduchu do prostoru. Tato mřížka je umístěna uprostřed vysavače a lze ji odejmout, pod ní je umístěn výstupní mikrofiltr. Na tento typ výstupu vzduchu nelze připojit hadici a tím využít vysavač k dalším činnostem. Ozdobná mřížka výstupu vzduchu 1 Copyright by Dexies

3 Napájecí kabel byl sériově montován v černé barvě (záleží na barevném provedení vysavače). Kabel je standardně dodáván bez zemnícího vodiče a to u všech modelů tohoto typu. Délka přívodního kabelu je cca. 5m. Tak jako předchůdce, tak i tento model má naviják přívodního kabelu. Naviják je uložen kolmo k motoru, tedy navíjení je z boku vysavače. Tato koncepce navijáku byla použita u modelů ETA 413 a 417. Po skončení práce a manipulace s vysavačem se napájecí kabel namotal do těla vysavače. Uložení navijáku Síťová vidlice Vysavač je vybaven celoplastovými kolečky. Kolečka jsou černé. Zadní kolečka umožňují bezchybný pohyb vpřed a vzad a přední plastové kolečko umožňuje velmi dobrou aretaci (otáčení) vysavače do stran. Na rozdíl od vysavačů doutníkového tvaru zde nehrozilo při prudším pohybu převrácení vysavače na bok nebo dokonce na horní stranu vysavače. Zadní kolečka V přední části vysavače, pod prostorem pro prachový filtr je umístěno celoplastové černé kolečko, které umožňuje rotaci do všech stran. Přední kolečko 2 Copyright by Dexies

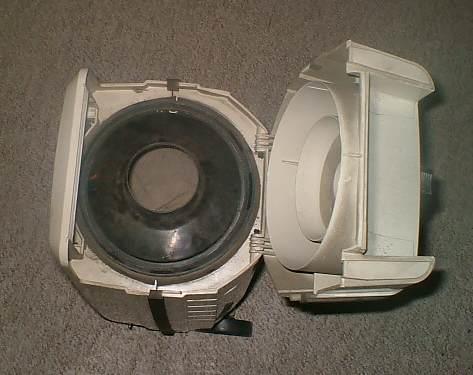

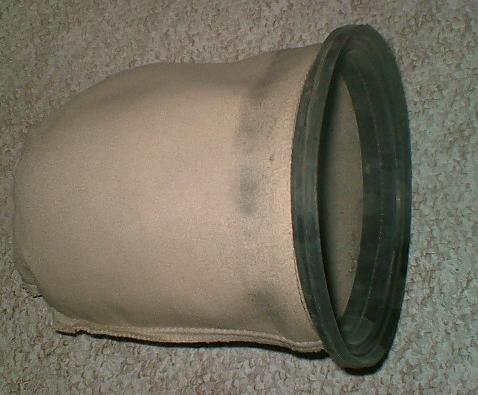

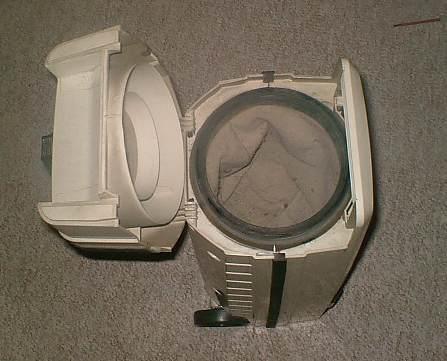

4 Stejně jako u předešlých modelů vysavačů, je prachový filtr konstruován pro vícero variant. Prachový filtr se skládá ze dvou částí. Textilní filtr a papírový filtr, který se vkládá do textilního filtru. Lze použít samotný textilní filtr, který po naplnění se musí řádně vyklepat, nebo použít papírový filtr vložený do textilního filtru. Tato varianta je mnohem hygieničtější, protože po naplnění papírového filtru se nemusí vyklepávat, ale prostě a jednoduše se vyhodí. Prostor pro prachový filtr Textilní filtr Textilní filtr se neuzavírá kazetou, ale má plastové víko. Papírový filtr se přidělává skrz otvor v tomto víku a uzavírá se krytem prostoru pro prachový filtr. Vložený textilní filtr 3 Copyright by Dexies

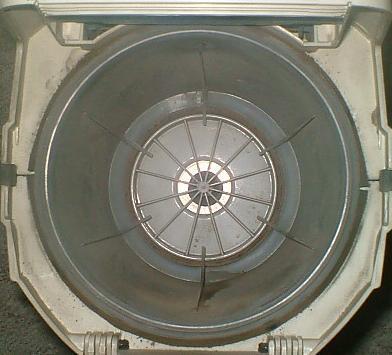

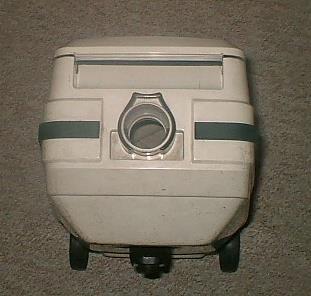

5 Tak jako u novějších i u starších modelů tak i u tohoto modelu nelze použít pouze papírový filtr, protože by došlo k protržení filtru a závažnému poškození agregátu. Prostor pro prachový filtr je shodný pro modely 0440 a Do filtru ústí sací trubka umístěná v předním čele vysavače, do které se zasouvá hadice. Pak následuje textilní filtr a plastová mřížka, která odděluje tento prostor od motorového prostoru vysavače. V motorovém prostoru nasátý a přefiltrovaný vzduch ochlazuje agregát vysavače a poté vystupuje ven z vysavače. Na výstupu vzduchu je umístěn obdélníkový mikrofiltr. Vyfukovaný vzduch může být teplý, z důvodu chlazení agregátu, toto je vlastnost vysavačů, nikoliv porucha či problém. Plastové víko textilního filtru Ústí pro připojení hadice Oficiální značení papírového filtru 4 Copyright by Dexies

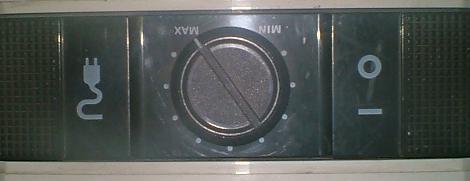

6 Technická stránka tohoto modelu je na střední úrovni. Vysavač má příkon 1000W, elektronickou regulaci sacího výkonu, naviják přívodního kabelu a výstupní mikrofiltr. Ovšem je zde absence ukazatele stavu prachového filtru a elektrické zásuvky pro možnost připojit elektrický rotační kartáč. Elektronická regulace Výstupní mikrofiltr V neposlední řadě nesmíme zapomenout na větší nášlapná tlačítka, která umožňují zapínání a vypínání vysavače a navíjení přívodního kabelu do těla vysavače. Tyto tlačítka jsou konstruovány ve větších rozměrech, tudíž se velmi pohodlně ovládají nohou. Po celou dobu výroby nebyl změněn design těchto tlačítek. Mezi tlačítky je umístěna regulace sacího výkonu (otočná a s popiskem MAX a MIN). Zapínání/vypínání Navíjení 5 Copyright by Dexies

7 ETA 1440 Celkový pohled 2 6 Copyright by Dexies

8 Vysavač ETA 0440, 1440 Technická dokumentace Pozice Název dílu Číslo výkresu 1 lišta krycí rovná plášt spodní s hodnot. (0 440) plášf spodní s hodnot. (1 440) kolo velké vložka středová opěrka pryžová těsnění pláště čep krytu předního kolečko kompletní čep držáku kolečka plst tlumicí vložka závitová kroužek těsnicí kryt přední kompletní lišta krycí tvarová objímka upevňovací kroužek těsnicí naviják kompl. (0 440) naviják kompl. (1 440) kryt agregátu s těsněním guma tlumicí agregát guma těsnicí komora prach. s těsněním filtr kompletní víko filtru filtr papírový vložka pláště klapka ovládací kompl. (0 440) klapka ovládací kompl. (1 440) plášt vrchní s těsněním páka ovládací knoflík regul. s potiskem (1 440) regulátor napětí kompl. (1 440) vypínač mřížka s potiskem (0 440) mřížka s potiskem (1 440) mikrofiltr závěr svorkovnice (0 440) drát pružinový kondenzátor odruš. (0 440) odpor vybíjecí (0 440) Copyright by Dexies

9 45 plášt' navijáku díl pláště navijáku držák I sestavený trubka se stěrači sest. (0 440) trubka se stěrači sest. (1 440) vložka bubnu sest držák II sestavený buben šňůra přívodní pružina brzdy vložka trubky Copyright by Dexies

10 9 Copyright by Dexies

11 10 Copyright by Dexies

12 11 Copyright by Dexies
