Prostorové termostaty

Transkript

1 Prostorové termostaty Použitelné bu pouze pro vytápní nebo pouze pro chlazení 2-bodová regulace Spínané naptí AC V Použití ermostat se používají pro regulaci prostorové teploty v systémech vytápní nebo chlazení ypické použití: Obytné budovy ehké prmyslové provozy ermostat lze použít k ovládání tchto zaízení: zónové ventily nebo termoelektrické pohony ventil plynové nebo olejové hoáky kotl ventilátory erpadla CE13002cz Building echnologies

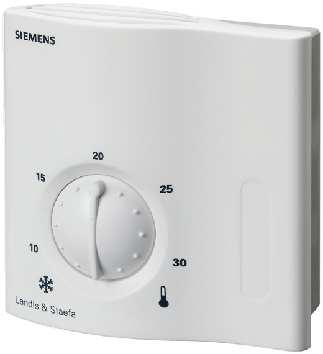

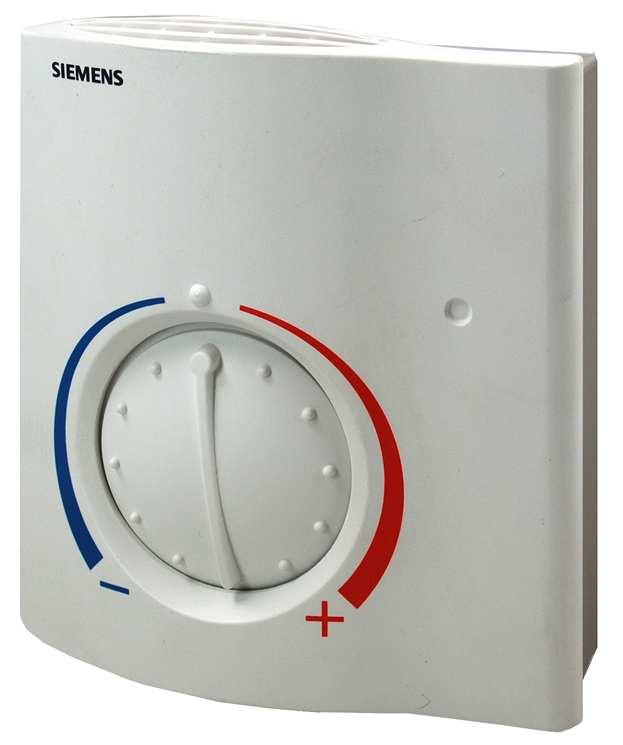

2 Funkce ermostaty mají odd lené výstupní svorky bu pro vytáp ní nebo pro chlazení Jestliže prostorová teplota klesne pod nastavenou hodnotu, sepne se kontakt výstupu pro vytáp ní Pokud prostorová teplota p ekro í nastavenou hodnotu, sepne se kontakt výstupu pro chlazení W O O OFF Y 3010D02 Y 3010D01 Funk ní diagramy W OFF [ C] [ C] Prostorová teplota Spínací hystereze Žádaná prostorová teplota Výstupní signál pro vytáp ní Výstupní signál pro chlazení P ehled typ Vlastnosti Prostorový termostat pro vytáp ní nebo chlazení Spínané nap tí AC V ypové ozna ení Prostorový termostat pro vytáp ní nebo chlazení s velkým ovládacím kole kem a barevným znázorn ním nastavení teploty, bez íselné stupnice Spínané nap tí AC V 0 Kombinace p ístroj ypové ozna ení Katalogový list Motorické servopohony s 2-bod ídicím signálem SFA ermoelektrický pohon (pro termostatické ventily) SA ermoelektrický pohon (pro ventily se zdvihem 2,5 mm) SP Popis P íslušenství Popis Základová deska 120 x 120 mm pro p izp sobení na elektroinstala ní krabice 4 x 4 Základová deska 96 x 120 mm pro p izp sobení na elektroinstala ní krabice 2 x 4 Základová deska pro nást nnou kabeláž 112 x 130 mm ypové ozna ení ARG70 ARG701 ARG702 2/5 Siemens Building echnologies Prostorové termostay CE13002cz

3 echnické provedení Hlavní rysy prostorových termostat : 2-bodová regulace Plynem plnná kovová membrána astavování Požadovaná teplota se nastavuje ovládacím kolekem na pední stran termostatu Rozsah nastavitelných teplot lze mechanicky omezit zarážkami pístupnými pod krytem Poznámky Montáž, pipojení a uvedení do provozu Místo instalace termostatu by mlo být zvoleno tak, aby se prostorová teplota snímala co nejpesnji, bez ovlivnní pímým slunením záením nebo dalšími zdroji tepla nebo chladu Regulátor umístte pibližn 1,5 m nad podlahou Údržba Mechanické provedení ermostat se mže montovat na bžn dostupné elektroinstalaní krabice nebo pímo na stnu Pístroj mže otevírat a provádt servis pouze osoba s patinou elektrotechnickou kvalifikací (Pozor: AC V!) Ped otevením pístroje vypnte pívod napájecího naptí Pi montáži nejprve pipevnte základovou desku, pak zavste pouzdro termostatu a provete elektrické pipojení Pak nasate a zajistte pední kryt (viz také samostatný ávod k montáži) ermostat musí být montován na rovnou stnu Elektrická instalace musí být provedena v souladu s píslušnými normami a pedpisy Jestliže je referenní místnost vybavena termostatickými ventily, musí být nastaveny na maximální teplotu, pípadn neosazeny termostatickými hlavicemi Prostorový termostat nevyžaduje údržbu Membrána je plnna plynem, šetrným k životnímu prostedí Kryt pístroje je vyroben z plastu Siemens Prostorové termostaty CE13002cz Building echnologies /5

4 echnické parametry Provozní parametry Podmínky okolního prosted Smrnice a normy Zatížitelnost kontakt aptí AC V Proud 0,2 6 (2) A Kmitoet 50 nebo 60 Hz Spínací hystereze 1 K Rozsah nastavení žádané teploty 8 30 C Ovládání Klimatické podmínky eplota Vlhkost Stupe zneištní Doprava / skladování Klimatické podmínky eplota Vlhkost Mechanické podmínky shoda EMC smrnice Smrnice pro nízké naptí ormy Automatická zaízení pro domácnost a podobné úely EMC norma Vyzaování dle IEC ída 3K C < 95% rv ormální dle E dle IEC ída 2K3 / 1K C < 95% rv ída 2M2 2004/108/EC 2006/95/EC E a E E a E C-tick shoda EMC norma pro vyzaování AS/SZ 42511:1994 Bezpenostní normy Krytí II dle E IP30 dle E Šroubovací svorky pro 2 x 1,5 mm 2 nebo 1 x 2,5 mm 2 (min 0,5 mm 2 ) Hmotnost 0,14 kg () 0,20 kg (0) Barva Bílá CS S 0502-G (RA 9003) 4/5 Siemens Prostorové termostay CE13002cz Building echnologies
