1 MENDELOVA UNIVERZITA V BRNĚ LESNICKÁ A DŘEVAŘSKÁ FAKULTA DIPLOMOVÁ PRÁCE Brno 2012 Bc. LENKA VEČEŘOVÁ

2 Mendelova univerzita v Brně Lesnická a dřevařská fakulta Ústav nábytku, designu a bydlení Vliv jednotlivých technologických operací výroby nábytku na kvalitu ovzduší vnitřního prostředí nábytkářské firmy Diplomová práce Vedoucí práce: doc. Ing. Daniela Tesařová, Ph.D Vypracovala: Bc. Lenka Večeřová Brno 2012

3 Poděkování Děkuji zejména doc. Ing. Daniele Tesařové, Ph.D. za odborné vedení diplomové práce, za její ochotu a dohled nad veškerou mojí činností. Poděkování patří také Ing. Petru Čechovi, Ph.D. za pomoc při analyzování dat a samozřejmě vedoucímu firmy, který odběr vzorků umožnil.

4 Prohlášení Prohlašuji, že jsem diplomovou práci na téma Vliv jednotlivých technologických operací výroby nábytku na kvalitu ovzduší vnitřního prostředí nábytkářské firmy zpracoval/a sám/sama a uvedl/a jsem všechny použité prameny. Souhlasím, aby moje diplomová práce byla zveřejněna v souladu s 47b Zákona č. 111/1998 Sb., o vysokých školách a uložena v knihovně Mendelovy univerzity v Brně, zpřístupněna ke studijním účelům ve shodě s Vyhláškou rektora MENDELU o archivaci elektronické podoby závěrečných prací. Autor kvalifikační práce se dále zavazuje, že před sepsáním licenční smlouvy o využití autorských práv díla s jinou osobou (subjektem) si vyžádá písemné stanovisko univerzity o tom, že předmětná licenční smlouva není v rozporu s oprávněnými zájmy univerzity a zavazuje se uhradit případný příspěvek na úhradu nákladů spojených se vznikem díla dle řádné kalkulace. V Brně dne 18. dubna Bc. Lenka Večeřová

5 Abstrakt Autor: Večeřová Lenka Název práce: Vliv jednotlivých technologických operací výroby nábytku na kvalitu ovzduší vnitřního prostředí nábytkářské firmy Úkolem této diplomové práce je seznámení se s problematikou emisí VOC a metodou jejich zjišťování. Práce řeší výskyt škodlivých látek v pracovním prostředí firmy, která se zabývá výrobou nábytku a stavebně truhlářských výrobků, a to v dílnách i přilehlých kancelářích. Měření emisí VOC v ovzduší vnějšího i vnitřního pracovního prostředí výrobny bylo prováděno v pravidelných intervalech na sedmi stanovištích, kdy bylo zjišťováno jejich zatížení VOC látkami. Vzorky byly odebírány pomocí čerpadla vzduchu Gilian LFS 113 SENSIDINE a odběrové desorpční trubičky. Zjištěná data byla následně analyzována pomocí plynového chromatografu s hmotnostní spektrometrií a termální desorpcí a vyhodnocena v souvislosti působení jednotlivých technologických operací. Klíčová slova: emise VOC, organické těkavé látky, pracovní prostředí, technologické operace, nábytek

6 Abstract Author: Lenka Večeřová Title: Influence of different technological operations in furniture production on indoor environment air quality in furniture companies This thesis deals with the explanation of VOC emissions and methods of their detection. The work addresses the occurrence of harmful substances in the work environment in company engaged in furniture production and architectural woodwork. Measurement of VOC emissions in the atmosphere of external and internal working production environment was carried out at regular intervals on seven sites, where VOC substances load was determined. Samples were collected by using the air pump Gilian LFS 113 SENSIDINE and sampling desorption tube. Observed data were then analyzed using gas chromatography with mass spectrometry and thermal desorption and evaluated in the context of different technological operations impact. Keywords: VOC emissions, volatile organic substances, working environment, technological operations, furniture

7 OBSAH 1 ÚVOD CÍL PRÁCE PŘEHLED LITERATURY Pracovní prostředí Chemické škodliviny Ochrana zdraví pracovníků Zákony Bezpečnost a ochrana zdraví pracovníků Znečištění ovzduší Emise v ČR Zdroje znečišťování ovzduší Omezování znečišťujících látek Organické těkavé látky Vliv VOC na ovzduší Vliv VOC na lidský organismus Vliv vybraných organických látek na lidské zdraví Měření emisí Legislativa VOC Přípustný expoziční limit PEL Technologie výroby nábytku Příprava povrchu Povrchová úprava METODIKA PRÁCE Popis firmy Popis prováděné činnosti... 24

8 4.1.2 Popis měřených prostor Použitá zařízení a pomůcky Odběrová čerpadla Odběrové trubičky Plynový chromatograf Digitální teploměr a vlhkoměr Použité metodiky Metodika stanovení VOC látek ve firmě Metodika stanovení VOC látek v laboratorních podmínkách Použité nátěrové hmoty VÝSLEDKY MĚŘENÍ Výsledky měření v tabulkách VOC látky v jednotlivých místnostech firmy VOC látky z polyuretanových nátěrových hmot Výsledky měření na obrázcích Znázornění VOC látek v jednotlivých místnostech firmy Znázornění VOC látek pro UV vytvrzování Porovnání TVOC a VOC látek odběrových prostor DISKUZE Lakovna Lisovna Opracování Montáž Sklad Kancelář Exteriér Porovnání výsledků z lakovny a laboratoře

9 7 NÁVRH ŘEŠENÍ Lakovna Kancelář ZÁVĚR SUMMARY SEZNAM POUŽITÝCH ZKRATEK POUŽITÉ ZDROJE SEZNAM OBRÁZKŮ SEZNAM TABULEK SEZNAM PŘÍLOH

10 1 ÚVOD Ochrana životního prostředí, jejíž nedílnou součástí je pracovní prostředí, nabývá dnes celospolečenského významu. Pracovní prostředí patří k významným faktorům, které ovlivňují zdravotní stav jednotlivce i celé populace. Práce může mít vedle pozitivního vlivu na člověka také vliv negativní, který sahá od bezvýznamných změn (pracovní stigmata) přes závažnější důsledky (nemoci z povolání) až po smrtelné případy. Člověk jako zaměstnanec je hlavní podstatou jakékoliv organizace, která je odpovědná za vytváření optimálního pracovního prostředí, které bude přispívat k jeho spokojenosti a hlavně zamezí vzniku příčin zdravotních komplikací. Často je tato oblast opomíjena a proto je třeba vytvářet náležitá opatření. Znečišťování pracovního prostředí, a s tím související znečišťování ovzduší, narůstá s rozvojem techniky. Nejde pouze o problematiku spalování, dopravy nebo těžby, ale také o průmyslová odvětví, jejichž nedílnou složkou je výroba nábytku a stavebně truhlářských výrobků. Do výrobního procesu vstupuje celá řada materiálů, které se díky společenským aktivitám dostávají do popředí, a zapomíná se na ochranu životního prostředí. I přes rozvoj národního hospodářství a neustálé modernizace technologií je třeba dbát na hospodárnost ve spotřebě surovin, zejména těch, které jsou limitované. Současný stav je stále charakterizován značně vysokou spotřebou materiálů a surovin, a proto jsou stále rychleji uplatňovány výsledky vědeckotechnického rozvoje. Názorným příkladem je rozvoj technologií vytvrzování nátěrových filmů pomocí UV záření, a s tím spojené změny ve struktuře výroby, použitých materiálech a technologiích. Vedle nároků na kvalitu výrobků se musí zohledňovat také požadavky ekologické, což je zvlášť významné jak z hlediska získávání surovin pro tuto výrobu, tak i z hlediska zpracování a likvidace odpadu. Rozvoj materiálů a technologií vede také ke zvyšování škodlivin a chemických látek v pracovním prostředí a člověk si jejich přítomnost mnohdy ani neuvědomuje. Při výrobě nábytku a stavebně truhlářských výrobků se látky znečišťující ovzduší nachází zejména v nátěrech a lepidlech, které uvolňují VOC látky (volatile organic compounds), jejichž působení na lidský organismus je nebezpečné. Proto je důležité sledovat výskyt a složení VOC látek a pokoušet se minimalizovat zdroje emisí, jejich dopad na zdraví člověka a kvalitu životního prostředí. 4

11 Vzhledem k tomu, že pracovní prostředí je složitý komplex a člověk v něm tráví velkou část svého života, je třeba k této problematice přistupovat zodpovědně a jednotlivě zkoumat všechny působící složky. V práci se člověk namáhá i fyzicky, kdy dochází k vyšší látkové výměně a inhalaci vzduchu i s obsahem VOC látek. Je třeba si uvědomovat důležitost zdraví člověka a napomáhat jeho ochraně nejen kvůli sobě, ale také svým spoluobčanům. 5

12 2 CÍL PRÁCE Cílem práce je analyzovat faktory ovlivňující kvalitu vnitřního prostředí nábytkářské firmy a vliv jednotlivých technologických operací výroby nábytku a stavebně truhlářských výrobků na pracovní prostředí. Součástí je také stanovení metodiky měření emisí VOC v ovzduší vnitřního i vnějšího prostředí firmy a zjištění laboratorních výsledků, které budou následně vyhodnoceny. Samostatně bude sledován vliv nanášení nátěrových hmot na kvalitu ovzduší v pracovním prostředí, který bude porovnáván s laboratorním měřením. Výzkumná činnost bude zaměřena na stanovení kvalitativního a kvantitativního složení jednotlivých zástupců VOC látek ve výrobním prostředí firmy, kancelářích a exteriéru budovy. Množství těchto látek bude zaznamenáno a vyhodnoceno v souvislosti vykonávaných činností na pracovišti. Výsledkem měření bude stanovení množství emitovaných VOC látek a jejich porovnání s přípustnými hygienickými limity. Stanovit vliv faktorů, které emise ovlivňují a návrh možností jejich regulace. 6

13 3 PŘEHLED LITERATURY 3.1 Pracovní prostředí Pro další rozvoj života dnešních i příštích generací je důležitá oblast péče o životní prostředí. Do této problematiky, kterou se zabývají vědní obory a nejvyšší světové organizace, patří také prostředí pracovní, ve kterém lidé produktivního věku tráví více než třetinu pracovního dne. Pro tvorbu optimálního pracovního prostředí musíme zkoumat řadu vědních disciplín, z nichž nejdůležitější je ochrana zdraví pracovníků. Na člověka působí řada rizikových faktorů, které ovlivňují výkon pracovníka a mohou mu způsobit úraz, nemoc, otravu či poškodit dočasně nebo trvale zdraví. Tato rizika je třeba vyhledávat a jejich působení eliminovat. Z hlediska pracovních podmínek řadíme mezi rizikové faktory: 1 - nepříznivé mikroklimatické podmínky (teplo, vlhkost, chlad) - biologické činitele (bakterie, plísně) - fyzikální faktory (hluk, vibrace) - chemické faktory (karcinogeny) - fyzická zátěž (námaha, nevhodná pracovní pozice) - psychická zátěž (stres, napětí) - zraková zátěž (rozlišování detailů, práce na PC, oslňování) Chemické škodliviny V pracovním prostředí může být lidský organismus vystaven působení chemických škodlivin, které mohou vyvolávat nežádoucí účinek. Existuje řada škodlivin, které na člověka působí a každá z nich má specifický vliv na každý lidský organismus. Oxid uhelnatý váže se na hemoglobin a tím znemožňuje jeho funkci v lidském těle. Při otravách touto látkou člověk ztrácí koordinaci, nedokáže se soustředit nebo může dojít ke ztrátě vědomí. 1 Marek, J., P. Skřehot. Základy aplikované ergonomie. 1. vyd. Praha: Výzkumný ústav bezpečnosti práce, 2009, s ISBN

14 Oxidy síry tyto látky se mohou navázat na saze a prach a v organismu způsobit dráždění dýchacích cest. Zvláště nebezpečné jsou tyto látky ve vyšších koncentracích, kdy poškozují nejen vegetaci, ale i dýchací cesty. Ozon působí negativně na rostliny, převážně na jehličnany nebo také na oves, ječmen, špenát, brambory, kukuřici, atd. Zhoršuje se nejen úroda, ale také chuť a trvanlivost těchto plodin. U lidí, kteří jsou vystaveni působení ozonu, dochází k dráždění očí a jejich zánětům, škrábání v krku, dýchavičnost. Zejména děti jsou na účinky ozonu velmi citlivé. Toluen, formaldehyd, různé uhlovodíky, benzen a další látky, které se vyskytují v pracovním prostředí, jsou též pro člověka nebezpečné a souhrnně se nazývají těkavé organické látky Ochrana zdraví pracovníků Zákony Součástí zákoníku práce je bezpečnost a ochrana zdraví při práci. Podle zákona č. 262/2006 Sb., 101:,,Je zaměstnavatel povinen zajistit bezpečnost a ochranu zdraví zaměstnanců při práci s ohledem na rizika možného ohrožení jejich života a zdraví, která se týkají výkonu práce. Povinnost zaměstnavatele zajišťovat bezpečnost a ochranu zdraví při práci se vztahuje na všechny fyzické osoby, které se s jeho vědomím zdržují na jeho pracovištích. Náklady spojené se zajišťováním bezpečnosti a ochrany zdraví při práci hradí zaměstnavatel; tyto náklady nesmějí být přenášeny přímo ani nepřímo na zaměstnance.",,dle 102 je zaměstnavatel povinen vytvářet bezpečné a zdraví neohrožující pracovní prostředí a pracovní podmínky vhodnou organizací bezpečnosti a ochrany zdraví při práci a přijímáním opatření k předcházení rizikům. Zaměstnavatel je povinen soustavně vyhledávat nebezpečné činitele a procesy pracovního prostředí a pracovních podmínek, zjišťovat jejich příčiny a zdroje. Na základě tohoto zjištění vyhledávat a hodnotit rizika a přijímat opatření k jejich odstranění a provádět taková opatření, aby v důsledku příznivějších pracovních podmínek a úrovně rozhodujících faktorů práce dosud zařazené podle zvláštního právního předpisu jako rizikové mohly být zařazeny 2 Jokl, M. Zdravé obytné a pracovní prostředí. 1. vyd. Praha: Academia, s ISBN

15 do kategorie nižší. K tomu je povinen pravidelně kontrolovat úroveň bezpečnosti a ochrany zdraví při práci, zejména stav výrobních a pracovních prostředků a vybavení pracovišť a úroveň rizikových faktorů pracovních podmínek, a dodržovat metody, způsob zjištění a hodnocení rizikových faktorů podle prováděcího právního předpisu." Bezpečnost a ochrana zdraví pracovníků Problematika odstraňování škodlivých látek z pracovního prostředí má možnost více řešení. Nejúčinnější je odstranit přímo zdroj toxické látky, technologii nebo konstrukční materiál, který toxické látky uvolňuje nebo změnit paliva a racionálněji využívat energii. Škodliviny vznikající spalováním je možné snížit používáním zemního plynu, který uvolňuje méně negativních látek než ropa nebo uhlí. Další možností snižování toxicity je zajistit v budově dostatečnou výměnu vzduchu, bránit šíření škodlivin v pracovním prostředí pomocí konstrukčních úprav. Toxické látky můžeme také odstraňovat pomocí aktivního uhlí, jehož molekulární struktura umožňuje adsorpci škodlivin. Posledním řešením je využívání ochranných pomůcek a masek, které sice znepříjemňují práci, ale umožní ochranu zdraví pracovníka Znečištění ovzduší Emise v ČR Kolem roku 1990 bylo znečištění ovzduší jedno z nejzávaznějších problémů životního prostředí v České republice. Znečištění ovzduší způsobovaly zejména suspendované částice, oxid dusíku a oxid siřičitý. V současné době patří mezi hlavní zdroje znečištění v Česku hlavně prašné částice, ozon, oxid siřičitý, oxid uhelnatý a v oblastech s intenzivní dopravou je to benzopyren. Nejvíce znečištěnou oblastí ČR je Ostravsko, Ústecko a Praha. Ostrava a okolí jsou nejvíce znečištěné zejména díky výskytu polétavého prachu a jiných znečišťujících látek. To způsobují hlavně místní elektrárny, které produkují velké množství pevných částic. Zvláště v některých regionech pak způsobovalo různé zdravotní problémy obyvatelstvu a poškozovalo lesní 3 Zákoník práce č. 262/2006 Sb., Drahoňovská, H.: Non-industrial indoor air quality regulations in Czech Republic. In: Buildings for Healthy Buildings. Prague 1996, s

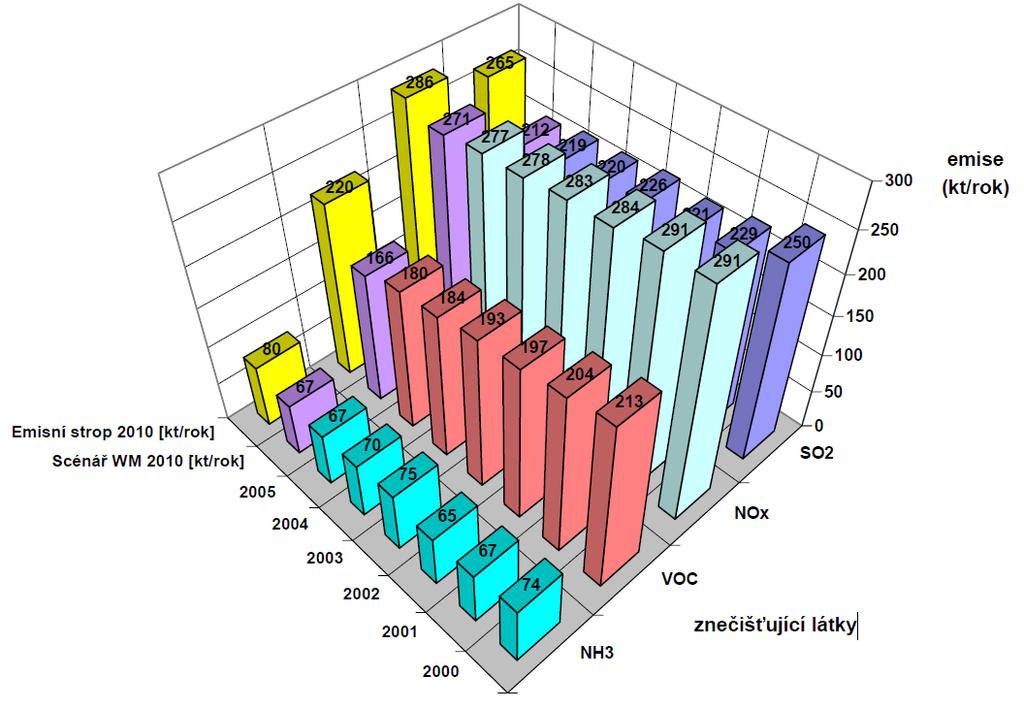

16 porosty. Z tohoto důvodu přijala Česká republika rozsáhlý plán ke snížení emisí, pomocí kterého se snažila snížit emise znečišťujících látek. Národní program, který byl zpracován dle 6 zákona č. 86/2002 Sb., o ochraně ovzduší, se zabývá ochranou ovzduší v ČR a opatřeními, která vedou ke snížení emisí zejména ze spalovacích zdrojů. Na základě tohoto nařízení dochází k postupnému snižování znečišťujících látek. 5 Obr. 1: Celkové množství emisí a národní emisní stropy pro rok 2010 ( Zdroje znečišťování ovzduší Proces znečišťování je označován jako emisní proces a je charakterizován jako tok znečišťující látky do ovzduší. Znečištění ovzduší může být způsobeno přírodními i umělými zdroji. Z přírodních zdrojů působí prach, sirovodík nebo čpavek, který je produkován bakteriemi. Největším umělým zdrojem jsou škodliviny ze spalovacích procesů. 6 Látky, které znečišťují ovzduší, mohou působit přímo nebo mohou ovlivňovat změny v atmosféře. Tyto škodliviny způsobují: - poškození zdraví lidí nebo zvířat - znečištění životního prostředí - změny ve složení ovzduší 5 Český hydrometeorologický ústav [online]. [vid , 14:40]. Dostupné z: < 6 Wenzel, S. Dicke Luft. Stuttgart, 1997, s ISBN

17 - zhoršení pohody prostředí (zápach, horší viditelnost) Členění znečišťujících látek je dáno zejména skupenstvím. A to na látky tuhé, kapalné a plynné. Tyto látky dělíme také z hlediska chemického, jak je uvedeno v následující tabulce. 7 Tab. 1: Rozdělení znečišťujících látek podle chemického složení (Obroučka 2001) Sloučeniny Sloučeniny síry Sloučeniny dusíku Sloučeniny kyslíku Sloučeniny uhlíku Sloučeniny halogenové ostatní znečišťující látky Znečišťující látka anorganické oxid siřičitý, oxid sírový, sulfan, sirouhlík organické merkaptany, dimetylsulfid anorganické oxid dusnatý, oxid dusičitý, kyselina dusičná, amoniak, kyanovodík, kyanidy organické amidy, dusitany, peroxydusičnany, peroxyacetylnitráty (PAN) ozon a další oxidanty anorganické oxid uhelnatý, oxid uhličitý organické metan, uhlovodíky alifatické (benzin), uhlovodíky aromatické (benzen, toluen), alkoholy, fenoly, organické kyseliny anorganické fluor, fluorovodík, chlor, chlorovodík, brom organické chlorované uhlovodíky (DDT, PCB, PCDD) sloučeniny a páry kovů (As, Hg, Pb, Cd) Sloučeniny dusíku Nejrozšířenějším, ale z hlediska škodlivého bezvýznamným, oxidem dusíku v atmosféře je oxid dusný (N 2 O). Větší vliv na životní prostředí mají oxid dusnatý (NO) a oxid dusičitý (NO 2 ), rezavě zbarvený, dráždivý plyn. V lidském organismu působí oxidy zejména na dýchací orgány a způsobují nádorová onemocnění. 7 Obroučka, K. Látky znečišťující ovzduší. 1. vyd. Ostrava: VŠB, Ediční středisko, 2001, s. 20. ISBN X 11

18 Sloučeniny kyslíku Ozon (O 3 ) je agresivní, jedovatý plyn, který vzniká a rozkládá se působením slunečního záření. Vyskytuje se v přízemních vrstvách atmosféry, kde je nebezpečný svojí toxicitou. Sloučeniny uhlíku Oxid uhelnatý (CO) je bezbarvý plyn, který vzniká při lesních požárech nebo při různých tepelných technologických postupech. Jeho nebezpečí pro člověka spočívá v tom, že se dokáže vázat na hemoglobin a blokuje tím jeho činnost v organismu. Významnou sloučeninou uhlíku, která vzniká rozkladem organických látek, je oxid uhličitý (CO 2 ). Jedinečnost tohoto plynu spočívá v přítomnosti plynu při dýchání živých organismů a fotosyntéze rostlin Omezování znečišťujících látek Tuhé emise lze omezovat pomocí odlučovačů, které pracují několika způsoby: - gravitační princip: je založen na působení gravitační síly na pohybující se částice, které jsou větších rozměrů - setrvačný princip: využívá setrvačného pohybu částic v spalovacích zařízeních - odstředivý princip: pracuje obdobně jako setrvačný princip - elektrický princip: škodliviny s určitým nábojem se usazují na elektrody - difúzní princip: slouží pro odloučení jemných částic pomocí vyrovnávání koncentrací - intercepční princip: částice jsou zachyceny při průchodu zrnitou vrstvou - síťový princip: zachycování částic při průchodu vláknitou vrstvou Technologie pro omezování plynných emisí: - absorpce: pohlcení plynné složky vhodnou kapalinou - adsorpce: zachycení plynné částice pevnou látkou - oxidace: kontakt škodlivin se vzdušným kyslíkem - redukce: kontakt škodlivin s redukčním činidlem 8 Obroučka, K. Látky znečišťující ovzduší. 1. vyd. Ostrava: VŠB, Ediční středisko, 2001, s ISBN X 12

19 - selekce: selektivní nekatalytická redukce - kondenzace: odloučení škodlivin pomocí kondenzace par Organické těkavé látky Zdravé bydlení a ochrana životního prostředí se stává stále více důležitou otázkou společnosti, která se snaží komplexně řešit problematiku kvality ovzduší a obytného prostředí. Dlouhodobé studie prokazují, že se stále častěji setkáváme s látkami znečišťujícími ovzduší, které mají vliv na prostředí, poškozování vodních a lesních ekosystémů a také na člověka samotného. Téměř všechny látky znečišťující ovzduší jsou emitovány ze zemského povrchu a jsou převážně soustředěny do 2 3 km vrstvy atmosféry. V této oblasti se bezprostředně projevuje vliv zemského povrchu na meteorologické prvky. Základními procesy v oblasti znečištění ovzduší jsou zejména emise, disperze, přenos a chemické přeměny. 10 V souvislosti s emisemi se setkáváme s termínem VOC látky (volatile organic compounds), což je anglická zkratka pro skupinu těkavých organických sloučenin. Jejich častými zdroji jsou barvy, laky, rozpouštědla a lepidla, ve venkovním prostředí zejména spalování paliv. Tyto látky jsou většinou součástí různých výrobků a zpracovatelských technologií. VOC zatěžují životní prostředí a mohou dokonce poškodit lidské zdraví, a proto je třeba řešit tuto problematiku. Dle znění zákona o ochraně ovzduší č. 86/2002 Sb., 2:,,Je VOC organická sloučenina nebo směs organických sloučenin, s výjimkou metanu, která při teplotě 20 C (293,15 K) má tlak par 0,01 kpa nebo více, nebo má odpovídající těkavost za konkrétních podmínek jejího použití a může v průběhu své přítomnosti v ovzduší reagovat za spolupůsobení slunečního záření s oxidy dusíku za vzniku fotochemických oxidantů." 11 Mezi organické těkavé látky patří kromě VOC také VVOC (very volatile organic compouds), velmi těkavé organické látky. Hlavním zástupcem je formaldehyd, který je separován vzhledem k velkému zdravotnímu významu. Dále SVOC (semi volatile organic compouds), semi těkavé organické látky, mezi které můžeme zařadit 9 Nový, R. a kol. Technika prostředí. 1. vyd. Praha: ČVUT: Ediční středisko, 2000, s ISBN Zapletal, M. Atmosférická depozice acidifikačních činitelů na území České republiky. 1. vyd. Opava: Slezský univerzita v Opavě, Ediční středisko, s ISBN Zákon o ochraně ovzduší č. 86/2002 Sb., 2 13

20 halogenované i nehalogenované látky, pesticidy a polyaromatické látky. A látky POM, organické látky spojené s matricí drobných částic. 12 Za spolupůsobení VOC látek, UV záření a oxidů dusíku vzniká troposférický ozón neboli ozón přízemních vrstev, který negativně působí nejen na floru a faunu, ale hlavně na lidské zdraví. Tento produkt vzniká především ve znečištěném ovzduší ve výškách do stovek metrů až jednotek kilometrů nad povrchem Země složitými chemickými reakcemi, a to převážně v letních měsících, protože vzniká v přítomnosti tepla. Výskyt tohoto ozonu je nebezpečný, protože může způsobit respirační potíže, astma nebo poškodit části plic. V současnosti se také diskutuje o podílu troposférického ozonu na umírání lesů. Vzhledem k prokázání škodlivého účinku organických těkavých látek na zdraví člověka se stává tato oblast celosvětově uznávaným problémem, který je potřeba, s ohledem na životní prostředí a budoucí generaci, řešit Vliv VOC na ovzduší Organické těkavé látky mají velký vliv na kvalitu životního prostředí, ovlivňují vnitřní obytné a pracovní prostředí a kvalitu ovzduší v exteriéru. Prokazatelně negativní vliv mají také na biosféru, zdraví člověka a na destrukci ozónové vrstvy Země. Globálním problémem je také jejich rozšiřování pomocí atmosférických podmínek, kdy dochází k přenosu škodlivin do vzdálenějších oblastí a okolních států. Při zjišťování kvality vnitřního a vnějšího prostředí se zjistilo, že v interiéru je znečištění 2,5x koncentrovanější, v některých případech až 10x, než v exteriéru. Těchto hodnot je dosaženo zejména v zateplených domech, které mají dobře utěsněná okna a dochází zde omezeně k výměně vzduchu. Hodnoty jsou vysoké také v obytných prostorech, kde se využívá klimatizace, kvůli které obyvatelé domů méně větrají. Ovzduší znečišťují zejména oxidy dusíku, oxidy síry, oxid uhelnatý a výfukové plyny z automobilů. Tyto znečišťující látky pronikají z venkovního prostředí do interiéru, kde je s nimi člověk v kontaktu. Kvalitu života výrazně ovlivňují emise organických těkavých látek, které se často uvolňují z předmětů v domácnosti, které se při výrobě setkaly s rozpouštědly. Mohou to být stavebně-truhlářské výrobky a nábytek, u kterých 12 Brunecký, P., D. Tesařová. Emise VOC z nábytkových dílců. 1. vyd. Brno: Novotný, 2005, s ISBN Jokl, M. Microenvironment: The Theory and Practice of Indoor Climate. Thomas, Illinois, 1989, s

21 se VOC látky vyskytují v nátěrových hmotách, lepidlech a použitých přípravcích pro impregnaci. Dále se vyskytují v oděvech, podlahovinách, osvěžovačích vzduchu, kobercích, vonných olejích, kosmetice, čistících přípravcích a v mnohých dalších výrobcích. Interiér se stává nebezpečný, pokud se v něm hromadí škodlivé látky, což způsobuje zejména výskyt chemických látek v bytě, nové materiály a zařizovací předměty a v neposlední řadě je to důkladná izolace domu, která sice snižuje náklady na vytápění, ale omezuje výměnu vzduchu v interiéru. Výskyt VOC v domácnostech ovlivňuje kvalita vnějšího ovzduší a také roční období, protože je odlišná intenzita větrání, která je v letních měsících výrazně intenzivnější. Poloha domu má také důležitou roli, v průmyslových oblastech se jistě setkáme se škodlivinami častěji, než v oblastech obklopených zelení. Odstranění organických chemických látek z ovzduší je možné pouze dostatečným větráním Vliv VOC na lidský organismus V posledních letech je moderní používání stavebních materiálů, které dobře utěsňují byty a domy. Je to sice dobrý způsob, jak šetřit energii, ale zároveň nesmíme zapomínat, že každý stavební materiál, nábytek nebo čisticí prostředek v sobě obsahuje určité procento chemických látek, které mohou spadat do kategorie těkavých organických látek (VOC). Převážnou část svého času tráví lidé ve vnitřních prostorách budov a také na pracovišti, kde se mohou vyskytovat chemické látky, které zhoršují mikroklimatické podmínky, zvláště pokud je omezená výměna vzduchu. Kromě chemických látek je pracovní prostředí často znečištěno prachem, kouřem, pyly a také těkavými organickými látkami (VOC). Jsou emitovány z výrobních technologií, plastických hmot nebo látkami, které unikají z čerpadel, potrubních tras a různých aparátů. S VOC látkami se setkává téměř na každém pracovišti a jejich účinky na lidský organismus jsou různé. Znečištěné ovzduší člověku znepříjemňuje pracovní pohodu a může také ohrožovat jeho zdraví. V takovém prostředí je těžší udržet pracovní morálku, produktivitu práce, osobní stav pracovníků a je zhoršena hygiena práce. Chemické látky mohou mít na člověka účinky dráždivé, narkotické, kožní, krevní, toxické nebo neurotické, kterými působí právě VOC látky. Každý jedinec reaguje odlišně 14 Brunecký, P., D. Tesařová. Emise VOC z nábytkových dílců. 1. vyd. Brno: Novotný, 2005, s ISBN

22 dřeně. 16 K onemocněním, které jsou spojovány s působením chemických látek, řadíme na působení škodlivých látek. Při mírnějším působení VOC se tělo snaží bojovat s těmito látkami a většinou je důsledkem únava, poruchy motoriky, závratě, zvracení, pocity oslabení, vyčerpání, bolesti hlavy nebo stres. V prostorách se zvýšenou koncentrací škodlivin může docházet ke vzniku alergických onemocnění nebo dokonce k rakovině. Bylo zjištěno, že většina karcinogenních látek neovlivňuje buňku bezprostředně po vstupu do organismu, ale nejdříve se promění na chemicky jinou sloučeninu a teprve ta může způsobit transformaci buňky na rakovinu. Musíme si také uvědomit, že vznik rakoviny je dnes multi-složkové onemocnění, kdy na organismus působí komplexně různé látky z vnějšího i vnitřního prostředí. 15 Emise mají převážně negativní vliv na člověka, půdu, vodní zdroje, stavby apod. Jednotlivé látky působí na lidský organismus odlišně. Oxidy dusíku způsobují spolu s dehty vznik plicní rakoviny. Ketony, aldehydy a ostatní uhlovodíky dráždí dýchací cesty a oči. Organické sloučeniny oslabují kosti lidí a zvířat. Na centrální nervovou soustavu působí negativně oxid uhelnatý. Benzen se do těla dostává převážně inhalací a je distribuován do tukových tkání, mozku nebo kostní dřeně. U člověka má hematologické a imunologické následky nebo poškozuje nervovou soustavu. Při vysokých koncentracích může dojít ke krvácení do plic nebo poškození kostní také SBS Syndrom nemocných budov (Sick Building Syndrome). Způsobuje obtíže, které nejsou zcela specifické a příliš závažné. Objevuje se především v rekonstruovaných nebo nově postavených budovách, jedná se o nemoc související s budovami, když má více lidí, vyskytujících se v budovách, stejné příznaky. SBS způsobuje zrakové potíže (pálení, slzení, zarudlost očí), kožní problémy (vyrážky, svědění kůže), potíže horních cest dýchacích (rýma, škrábání v nose), postižení dolních cest dýchacích (dušnost, tlak na prsou), bolest hlavy, poruchy spánku, nesoustředěnost, únava, snížení potence atd. 15 Holoubek, I. Chemie a společnost: chemie životního prostředí. 1. vyd. Praha: Státní pedagogické nakladatelství, s ISBN Holoubek, I., J. Komárek. Chemie životního prostředí. 1.vyd. Brno: rektorát UJEP Brno, s

23 3.4.3 Vliv vybraných organických látek na lidské zdraví 17 Benzen C 6 H 6 Karcinogenní a toxická látka, která negativně působí na lidský organismus. Při vyšších koncentracích způsobuje mdloby a zvracení. Dlouhodobé působení této toxické látky vede až k poškození kostní dřeně nebo jater. Butylacetát C 6 H 12 O 2 Působení této hořlavé látky způsobuje vysušení a popraskání kůže. Ethylbenzen C 8 H 10 Lidé vystaveni působení ethylbenzenu mohou trpět dýchacími potížemi či podrážděním nervové soustavy. Hexanal C 6 H 12 O Dráždí oči a kůži. Způsobuje ospalost. Pentanal C 5 H 10 O Látka vysoce hořlavá, která dráždí oči a kůži. Toluen C 7 H 8 Nižší koncentrace toluenu způsobují bolesti hlavy, žaludeční nevolnost, dráždění kůže a očí. Člověk vystavený vyšší koncentracím této látky je vystaven riziku vysušení a podráždění pokožky. Xylen C 8 H 10 Nebezpečné jsou obzvláště při vdechování, kdy dráždí sliznice trávicího ústrojí. Způsobují také dráždění očí a pokožky Měření emisí Výběr metod pro zjišťování emisí závisí na typu zdroje a na požadavku, která škodlivá látka se má v prostředí sledovat. Pro analyzování těkavých organických 17 Somborn, R. Losemittel, Vincentz Verlag s ISBN

24 látek se stanovují dvě základní fáze. Nejdříve dochází k odběru vzorku ve sledovaném prostředí a poté se škodliviny analyzují. Pro odebírání vzorků se využívají odběrové kanystry nebo trubičky. Kanystry jsou vyrobené z ocele a uvnitř bývají potažené vrstvičkou křemene. K odběru dochází pomocí ventilu, který zajišťuje průtok plynů. Častěji používané jsou ovšem odběrové trubičky, přes které pomocí čerpadla prochází analyzované ovzduší. Uvnitř trubičky dochází k zachycení vzorků, které se posléze analyzují. Trubičku je třeba před měřením aktivovat sorbentem. Často se analyzuje pomocí kapalinové metody, která ovšem nezkoumá obsah formaldehydu. Nejčastější metoda analýzy VOC je použití plynové chromatografie s hmotnostním spektrometrem nebo plynové chromatografie s termální desorpcí. Podmínkou plynové chromatografie je, že zkoumaná směs musí být plynná a snadno odpařitelná. Z injektoru je unášen vzorek přes nosný plyn do kolony, kde dochází k separaci složek. Vše zaznamenává detektor, který vysílá informace pro vyhodnocovací zařízení. Mezi hlavní výhody této techniky patří jednoduché a rychlé provedení analýzy, účinná separace látek a malé množství vzorku potřebné k analýze Legislativa VOC Mezi hlavní zákony zabývající se čistotou ovzduší v České republice patří zákon č. 86/2002 Sb., o ochraně ovzduší, který byl novelizován zákonem č. 472/2005 Sb., jedná se o úplné znění zákona č. 86/2002 Sb., O ochraně ovzduší. Nařízení vlády č. 429/2005 Sb., kterým se mění nařízení vlády č. 350/2002 Sb., se stanoví imisní limity a podmínky a způsob sledování, posuzování, hodnocení a řízení kvality ovzduší, ve znění nařízení vlády č. 60/2004 Sb. Problematikou zjišťování škodlivin VOC se zabývá také vyhláška č. 6/2003 Sb., která stanovuje hygienické limity chemických, fyzikálních a biologických ukazatelů pro vnitřní prostředí pobytových místností některých staveb. Zákon č. 356/2002 Sb., seznam znečišťujících látek, obecné emisní limity. Zákon č. 38/2012 Sb., kterým se mění zákon č. 100/2001 Sb., o posuzování vlivů na životní prostředí a o změně některých souvisejících zákonů. Stále větší důležitost přikládá problematice VOC látek také Evropská unie, která vydala za účelem omezení emisí rozpouštědel direktivu Solvent Emission Directive 18 Beran, V., O. Tůmová. Měření veličin životního a pracovního prostředí. 1. vyd. Plzeň: ZČU Plzeň, s ISBN

25 (SED) 1999/13/EC. Tato směrnice je určena pro odvětví, která používají při výrobě barvy, laky, lepidla a jiné látky obsahující rozpouštědla. Snaží se snižovat emise ředidel, které vznikají v mnoha průmyslových odvětvích. Tato směrnice platí ve všech členských státech EU a podle ní je majitel povinen vést záznamy o spotřebě VOC a tím dokázat dodržování předpisů. Problematiku vzniku emisí při nanášení nátěrových hmot sleduje vyhláška č. 509/2005 Sb., kterou se mění vyhláška Ministerstva životního prostředí č. 355/2002 Sb., kterou se stanoví emisní limity a další podmínky provozování ostatních stacionárních zdrojů znečišťování ovzduší emitujících těkavé organické látky z procesů aplikujících organická rozpouštědla a ze skladování a distribuce benzinu. 19 Tab. 2: Prahové spotřeby rozpouštědel a emisní limity (Zákon o ochraně ovzduší č. 86/2002 Sb., 2) Poznámka: A) Měrná výrobní emise těkavých organických sloučenin vypočtená jako podíl množství celkového organického uhlíku a velikosti plochy opatřené nátěrem. B) Hmotnostní koncentrace těkavých organických látek vyjádřených jako celkový organický uhlík ve vlhkém odpadním plynu při normálních stavových podmínkách. C) Podíl hmotnosti fugitivních emisí (z netěsnících technologických zařízení) a hmotnosti vstupních rozpouštědel. D) Hmotnostní koncentrace tuhých znečišťujících látek ve vlhkém odpadním plynu vyjádřená pro normální stavové podmínky. 19 Související zákony [online]. [vid , 11:40]. Dostupné z:< 19

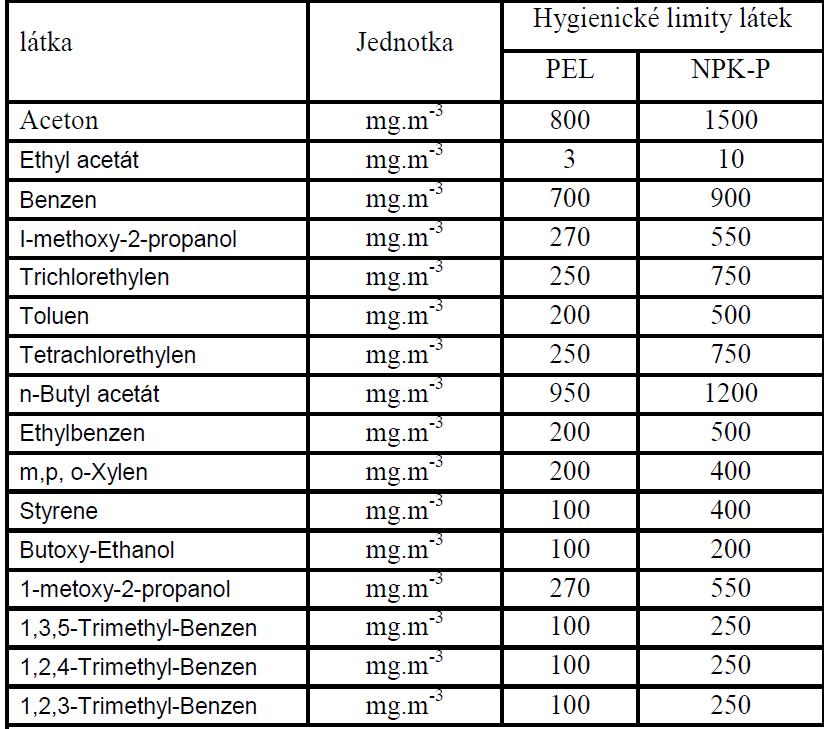

26 3.5.1 Přípustný expoziční limit PEL Jedná se o limit chemických látek nebo prachu v ovzduší. Stanoví se váženým průměrem koncentrací plynů, par nebo aerosolů v pracovním ovzduší, kterým může být zaměstnanec vystaven v pracovní době. PEL je stanoven pro osmihodinovou práci, při které průměrná plicní ventilace zaměstnance nepřekračuje 20 litrů za minutu. Tyto limity jsou stanoveny nařízením vlády č. 441/2004 Sb. Nejvyšší přípustná koncentrace chemické látky (NPK-P) je koncentrace, které nemůže být zaměstnanec vystaven během pracovní doby. V tomto prostředí se může pochybovat maximálně deset minut. 20 Tab. 3: Přípustné expoziční limity v pracovním prostředí (nařízení vlády č. 178/2001 Sb. 20) 20 Špůr, J. Zatížení pracovního prostředí nábytkářské firmy emisemi VOC v regionu Podkrkonoší: diplomová práce. Brno: MZLU, Ediční středisko, 2010, s

27 3.6 Technologie výroby nábytku Nábytek usnadňuje činnosti člověka, vytváří příznivé podmínky pro jeho existenci, má vliv na úroveň bydlení. S vývojem člověka dochází také k vývoji výroby nábytku a ta se postupně posouvala od řemeslné výroby k průmyslové i automatizované výrobě. Také hledisko ekologické zasahuje výrazně do tvorby nábytku. Obecně se výroba nábytku skládá z několika fází. Základní tvarové opracování, příprava povrchu, povrchová úprava, kompletace a montáž Příprava povrchu V této fázi dochází k přípravě dílce pro povrchovou úpravu. Dílec už je tvarově, rozměrově a konstrukčně upravený a nedochází již k žádným tvarovým změnám. Technologická operace, která zde převládá, se nazývá broušení. Zabezpečuje kvalitní opracování ploch a hran dílce a je hlavním předpokladem pro kvalitní povrchovou úpravu. Odstraňuje nerovnosti povrchu, křivost nebo nedostatky, které vznikly při opracování dílce. Mezi operace přípravy povrchu se řadí také operace jako moření, bělení, patinování nebo lazurování. Tyto procesy upravují zbarvení materiálů nebo zmírňují viditelné defekty. Pro moření se používají barvivová, chemická a kombinovaná mořidla. Pro bělení převážně peroxid vodíku a kyselina šťavelová Povrchová úprava Podle požadované kvality dílce je třeba zvolit vhodnou povrchovou úpravu. Ta dodává konečný estetický vzhled výrobku a zabezpečuje jeho ochranu. Zvolený nátěr může zvýraznit kresbu dřeva (transparentní laky) nebo naopak zakrýt jeho nedostatky (krycí nátěry). Povrchové úpravy docílíme pomocí nátěrových hmot, které mohou být v tekutém nebo pastovitém stavu. Kvalitu povrchu podstatně ovlivní také způsob nanášení nátěrové hmoty, kdy převládá stříkání, polévání, natírání, navalování nebo máčení. Odlišný je nános nátěrových hmot na boční plochy dílce. Ty je třeba ukládat podle rozměrů na sebe tak, aby boční plochy tvořily větší plochu, na kterou je pak 21 Trávník, A. Výroba dřevěného nábytku. 1. vyd. Brno: MZLU, Ediční středisko, 2003, s ISBN

28 nátěrová hmota nanášena stříkáním. Dalším řešením je nalepení povrchově upravených hranovacích pásků na boční plochy dílců Nátěrové hmoty Zahrnují látky, jejichž hlavní součástí jsou filmotvorné látky. Nanášejí se na dílce, aby vytvořily nátěr požadovaných vlastností. Jsou to například ochrana výrobku, estetické působení nebo delší životnost předmětu. Nátěrové hmoty rozdělujeme podle několika kritérií: - podle zakrytí kresby dřeva (transparentní, zabarvující, lazurovací, pigmentované, mořidla) - podle pořadí nánosu NH (mořidlo, plnič, tmel, základní barva, lazurovací barva, vrchní lak) - podle použitého pojiva (nitrocelulózové, šelakové, olejové, kyselinotvrditelné, epoxidové, syntetické, voskové) - podle použitého ředidla (vodou ředitelné, lihové) Tvorba nátěrového filmu Použitá pojiva, která jsou v nátěrové hmotě nejvíce obsažena, určují způsob jejich vytvrzování, který může být: - fyzikálně schnoucí (odpařování rozpouštědla s ředidla) nitrocelulózové NH - chemicky vytvrzující (reakce dvou nebo více složek) polyesterové NH - vytvrzující UV zářením (ultrafialovým zářením) akrylátové NH Nános nátěrové hmoty volíme podle tvaru dílce, požadavků na kvalitu povrchu a podle typu nátěrové hmoty. Používají se technologie stříkání, polévání, navalování, oplachování, máčení, nátěr pomocí štětce a nanášení v bubnu. Tab. 4: Způsoby nánosu nátěrových hmot ( způsob nanášení účinnost (%) velikost nánosu (g/m 2 ) poznámky navalování rovný povrch stříkání, konvenční vysoký prostřik stříkání za horka vysokosušinové nátěry stříkací automat velké série výrobků airless (vysokotlaké) tvarové dílce polévání rovné dílce, kvalitní nános máčení malé dílce, složité tvary oplachování moření, složité tvary 22

29 Tvorba filmů UV zářením Proces vytvrzování je vyvolán působením ultrafialového (UV) záření. Nátěrová hmota obsahuje složku reagující na UV záření fotoiniciátor. Dvojné vazby uhlíku polymeru se rozkmitají, rozruší se a vzniklé radikály se rychle zesíťují. Tvorba filmu probíhá v UV tunelu přes iniciaci, propagaci a terminaci, které jsou vyvolány díky rtuťovým zářičům o vlnové délce 0,3 0,4 µm. K vytvrzení nátěrového filmu dochází velice rychle, trvá pouze 3 15 sekund. Základní pojiva jsou akryláty, polyuretany nebo olejová pojiva. U tohoto způsobu nanášení se aplikují na povrchy 3 4 malé nánosy g/m 2. Tato metoda vytvrzování vytváří velice kvalitní a pružné filmy s vysokým estetickým působením. Obr. 1: UV sušící tunel ( Obr. 2: Vytvrzování UV zářením ( 23

30 4 METODIKA PRÁCE Pro stanovení kvalitativního a kvantitativního složení VOC látek bylo vybráno měření pomocí čerpadla vzduchu Gilian LFS 113 SENSIDINE a odběrové trubičky. Při vyhodnocení dat byl použit plynový chromatograf s hmotnostním spektometrem Agilent 5973 Network Mass selective detector. Odběr byl proveden třikrát v prostorách firmy, zabývající se převážně výrobou stavebně truhlářských výrobků, podle normy ČSN EN ISO Pro měření bylo určeno sedm odběrových stanovišť, ve kterých byl sledován výskyt organických těkavých látek. 4.1 Popis firmy Zkoumaný objekt se nachází ve Zlínském kraji a jeho budova se vyskytuje na okraji města v nadmořské výšce asi 200 m n.m. Okolí firmy tvoří pole a louky, nedaleko prochází rychlostní silnice a železnice, která může také ovlivňovat vnější prostředí podniku. Budova se skládá ze třech propojených přízemních komplexů, kde jedna část tvoří převážně administrativní zázemí, ostatní části slouží k výrobě a uskladnění výrobků. Zastavěná plocha objektu činí asi 1400 m 2. Firma se zabývá výrobou stavebně truhlářských výrobků, které z tohoto místa expeduje k zákazníkovi nebo do svých prodejen. Podnik zaměstnává 42 zaměstnanců, z toho sedmnáct zaměstnanců se zabývá řízením výroby a administrativní činností Popis prováděné činnosti Stavebně truhlářské výrobky jsou tvořeny smrkovým nebo MDF rámem, který je vyplněný papírovou voštinou a je opláštěn dřevotřískovou nebo MDF deskou. Na povrch je lepena a lisována dýha, CPL laminát nebo fólie. Dýha je přírodní a originální materiál. Nejčastěji se používá sortiment dub, buk, mahagon, bříza nebo javor, které jsou povrchově upraveny polyuretanovou nátěrovou hmotou. Střednětlaký laminát (CLP), je barevně stálý, otěruvzdorný a má snadnou údržbu. Na povrch je nejčastěji aplikován v dekorech dub, buk, javor, třešeň, bílá. Fólie má stejné vlastnosti jako CPL, ale je ekonomičtější variantou. 24

31 4.1.2 Popis měřených prostor V následujících kapitolách budou obecně popsány místnosti, ve kterých bylo měření prováděno a činnosti v nich vykonávané. Jedná se pouze o část komplexu, do kterého byl umožněn vstup. Obr. 3: Umístění měřených prostor ve firmě (Večeřová) Opracování Prostor o rozloze 105 m 2, je zde prováděno hlavní opracování výrobků. Dochází zde ke tvarovému opracování dílců na pilách a profilování na frézách. Všechny stroje jsou opatřeny odsávacím a filtračním zařízením. V prostorách je kromě strojů také na peletách uložený materiál, se kterým se pracuje. Dílna ze tří stran navazuje na ostatní prostory, jedna stěna navazuje na venkovní prostředí a je opatřena 5 menšími okny. 25

32 Obr. 4: Místo odběru - dílna (Večeřová) Lisovna Prostor lisovny zaujímá přibližně 25 m 2. Tato místnost se vyskytuje uprostřed komplexu, proto nemá okna, která by umožňovala denní osvětlení. Prostor je průchozí a navazuje na sklad a dílnu. Provádí se zde nános lepidla na dílce pomocí válcové nanášečky, která je umístěna uprostřed místnosti. V rohu je umístěn lis, pomocí kterého je k dílci připevněna dýha, nebo fólie. V ostatní částech jsou uskladněny role fólií, se kterými se ve sledovaném období pracovalo. Obr. 5: Místo odběru lisovna (Večeřová) Lakovna V části lakovny, která zaujímá přibližně 42 m 2, je umístěna navalovací linka s UV tunelem, ve které jsou povrchově upravovány zadýhované dílce. Ve volném prostoru jsou povrchově dokončené dílce uloženy na stojanech, kde probíhá jejich klimatizace. Stříkací kabina navazuje přímo na prostor lakovny, kde zaujímá asi 6 m 2. 26

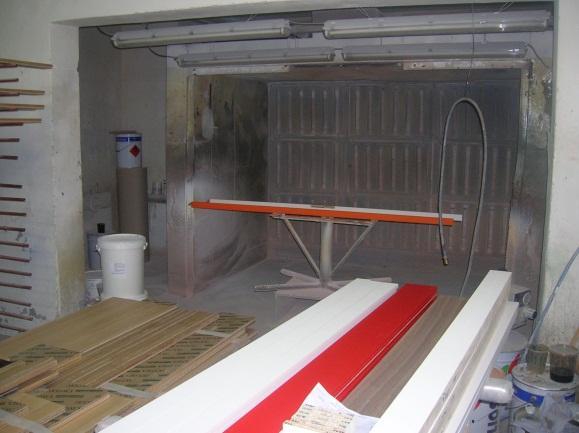

33 Povrchová úprava je prováděna pomocí polyuretanových rozpouštědlových nátěrových hmot vytvrzujících UV zářením. Obr. 7: Místo odběru lakovna (Večeřová) Obr. 6: Stříkací kabina (Večeřová) Sklad Největší prostory ve firmě tvoří sklady, kterých je v budově firmy několik. Měřený sklad (90 m 2 ) slouží pro uskladnění hotových výrobků, které jsou připraveny na expedici. Sklad navazuje na montáž, výrobu a ze dvou stran na exteriér, ze kterého je umožněn vstup pomocí velkých, elektricky ovládaných garážových vrat. Kromě hotových výrobků jsou zde uskladněny také přípravné materiály jako fólie, olepovací pásky nebo polotovary. Obr. 8: Místo odběru - sklad (Večeřová) Montáž Na sklad navazující prostor pro montáž zaujímá 42 m 2. Tento prostor není pro montáž zcela vhodný z důvodu špatného přístupu a malé plochy. Po obvodu zdí je úložný prostor, kde jsou uloženy potřebné komponenty a balicí materiál. Uprostřed 27

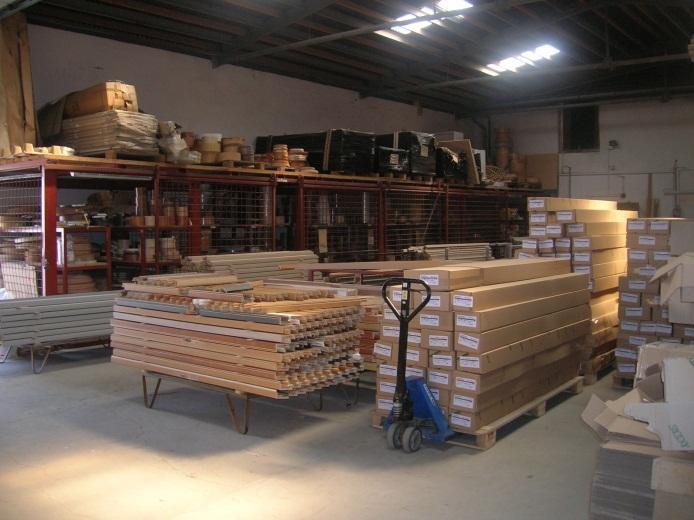

34 místnosti je velký pracovní stůl, na kterém jsou součásti montovány a baleny. Výrobky se dodávají jak v demontovatelné podobě, tak smontované. Do volného prostoru je dovezen materiál pro montáž a balení a právě tyto materiály mohou uvolňovat emise VOC látek. Po ukončení operace je materiál opět vyvezen do skladu, na který prostor pro montáž navazuje. Obr. 9: Místo odběru montáž (Večeřová) Kancelář Ve firemním komplexu se vyskytuje několik kanceláří. Kancelář o ploše asi 20 m 2, ve které bylo měřeno, navazovala na chodbu a zasedací místnost. V tomto prostoru byly umístěny dva pracovní stoly s počítači a úložné prostory. Na podlaze byl uložen zátěžový koberec. Kancelář je dobře osvětlená denním světlem, které do místnosti proniká velkým oknem naproti vchodovým dveřím. Obr. 10: Kancelář umístění čerpadla (Večeřová) 28

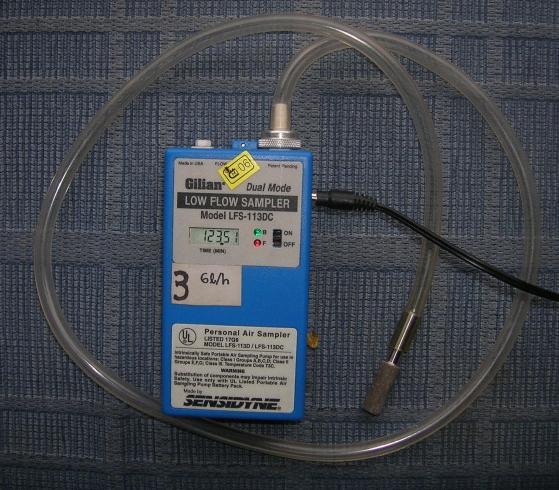

35 4.2 Použitá zařízení a pomůcky Odběrová čerpadla Čerpadlo vzduchu Gilian LFS 113 SENSIDINE - přečerpává vzduch přes membránová čerpadla s průtokem 6 l/h a 12 l/h. Pomocí desorpčních trubiček odebírají vzduch a poté dochází k vyhodnocení v maloprostorové komoře. Doba odběru u čerpadla s objemovým průtokem 12 l/h je jedna hodina a u čerpadla s průtokem 6 l/h je dvě hodiny. Měření pomocí odběrových čerpadel se řídí normou ČSN P ENV Obr. 11: Odběrové čerpadlo Gilian LFS 113 SENSIDINE (Večeřová) Odběrové trubičky Na čerpadlo je pomocí kovového závitu upevněna ocelová desorpční trubička (short path thermal desortion tube), přes kterou pomocí čerpadla prochází analyzované ovzduší. Uvnitř trubičky dochází k zachycení vzorků, které se posléze analyzují. Trubičku je třeba před měřením aktivovat sorbentem. Ten je zvolen podle problematiky, kterou měřením zjišťujeme. V oblasti stanovení VOC látek se do trubiček používá sorbent Tenax TA. 22 Obr. 12: Odběrová desorpční trubička (Večeřová) 22 Brunecký, P., D. Tesařová. Emise VOC z nábytkových dílců. 1. vyd. Brno: Novotný, 2005, s ISBN

36 4.2.3 Plynový chromatograf Nejčastější metoda analýzy VOC je použití plynové chromatografie s hmotnostním spektrometrem nebo plynové chromatografie s termální desorpcí. Podmínkou plynové chromatografie je, aby zkoumaná směs byla plynná a snadno odpařitelná. Z injektoru je unášen vzorek přes nosný plyn do kolony, kde dochází k separaci složek. Vše zaznamenává detektor, který vysílá informace pro vyhodnocovací zařízení. Mezi hlavní výhody této techniky patří jednoduché a rychlé provedení analýzy, účinná separace látek a malé množství vzorku potřebné k analýze. 23 Obr. 13: Schéma plynového chromatografu ( Při vyhodnocování byl použit plynový chromatograf s hmotnostním spektometrem Agilent 5973 Network Mass selective detector. Termální desorpce typu Model TD 4, která stanovuje těkavé organické látky, které se vyskytují ve vzorku. 23 Beran, V., O. Tůmová. Měření veličin životního a pracovního prostředí. 1. vyd. Plzeň: ZČU Plzeň, s ISBN

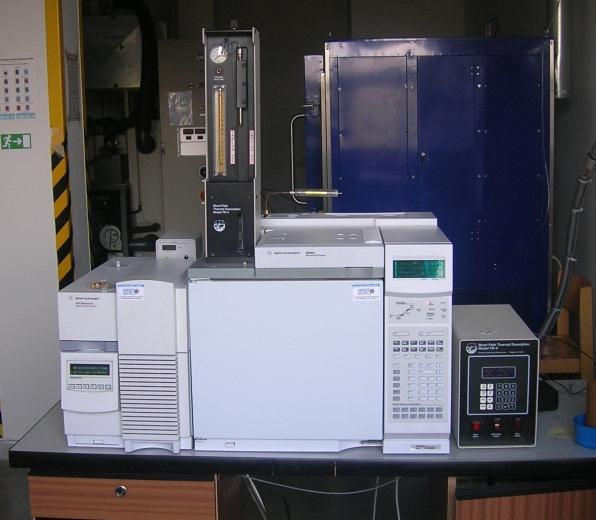

37 Obr. 14: Plynový chromatograf Agilent 5973 Network MSD (Večeřová) Digitální teploměr a vlhkoměr Pro určení teploty a vlhkosti prostředí firmy a jejího okolí byl použit přenosný digitální teploměr a vlhkoměr. - rozsah pro měření teploty: -10 C 50 C, jeden dílek = 0,1 C - rozsah pro měření vlhkosti: 20% - 90%, jeden dílek = 1% Obr. 15: Digitální teploměr a vlhkoměr (Večeřová) 4.3 Použité metodiky Metodika stanovení VOC látek ve firmě Zkoumaným prostorem přítomnosti emisí VOC látek byla firma na okraji města zabývající se výrobou stavebně truhlářských výrobků. Vzorky byly odebírány v prostorách provozu, kanceláře a venkovních prostor během pracovní doby. Odebírání probíhalo vždy ve stejný den týdne a ve stejnou dobu pomocí čerpadel a trubiček, které byly následně vyhodnoceny na plynovém chromatografu. Měření probíhalo dle normy ČSN EN ISO V době měření byly dodržovány následující podmínky: - odběr ve stejný den v týdnu 31

38 - odběr ve stejnou hodinu - odběr na stejném místě - umístění odběrových trubiček: 1 metr nad zemí, 1 metr od stěny Samotný odběr probíhal umístěním čerpadla Gilian LFS 113 SENSIDINE ve zkoumané místnosti. Na čerpadlo se pomocí závitu upevnila odběrová desorpční trubička, která se umístila podle výše uvedené normy, pokud to prostor umožňoval. Podle typu čerpadla byla stanovena doba odběru. Čerpadla č. 2 a č. 4, která měla objem odběru 12 l/h, odebírala vzduch po dobu 1 hodiny. Čerpadla č. 1 a č. 3 s objemem odběru 6 l/h odebírala 2 hodiny. Po vypršení času odběru bylo čerpadlo vypnuto, odběrová tyčinka oddělena, opatřena ochrannými kryty a umístěna do tří plastových sáčků. Čerpadlo bylo umístěno do jiné místnosti a odběr byl zopakován stejným způsobem. Takto bylo měření prováděno v sedmi místnostech, protože bylo k dispozici sedm odběrových trubiček. Obr. 16: Umístění čerpadla (Večeřová) Zabalené trubičky s měřeným vzorkem emisí byly dopraveny do areálu univerzity, kde byly pomocí plynového chromatografu s hmotnostním spektrometrem a termální desorpcí analyzovány. Jedná se o separační metodu pomocí plynové chromatografie, kdy jsou složky rozděleny mezi dvě heterogenní fáze (kapalinu a plyn). Do počítače byly uvedeny údaje o měření, byla zvolena volba metody a na trubičku byla našroubována jehla, která se umístila do vstupní části plynového chromatografu. Pomocí tohoto přístroje byla získána data, která byla vyjádřena čísly v µg/m 3. Získané hodnoty byly následně porovnávány se stanovenými limity. 32

39 4.3.2 Metodika stanovení VOC látek v laboratorních podmínkách Pro porovnání uvolňování VOC látek při povrchové úpravě bylo provedeno ještě měření ve školní laboratoři, kde byla provedena 2 měření. Na dřevěný dubový dílec byla pomocí nanášecího pravítka o velikosti nánosu 50 g/m 2 nanesena vrchní nátěrová hmota Beckry Clear, která je shodná s nátěrovou hmotou používanou ve sledovaném podniku. Nad dílec byla umístěna odběrová trubička napojená na čerpadlo a první odběr byl spuštěn na 20 minut. Při druhém měření byla opět na dílec nanesena stejná nátěrová hmota a nátěr byl vytvrzen v UV tunelu. Nad zkušební vzorek byla umístěna čistá odběrová trubička a opět se provedl dvaceti minutový odběr. Analýza a vyhodnocení dat bylo provedeno stejným způsobem jako při odběru ve firmě, což je popsáno v předchozí kapitole. Obr. 17: Odběr v laboratoři (Večeřová) Použité nátěrové hmoty Polyuretanové nátěrové hmoty patří k dvousložkovým rozpouštědlovým materiálům. Reakcí PUR NH (Beckry Clear) s tužidlem dochází k chemickému zesíťování a vzniku nátěrové vrstvy. Pravé nemodifikované polyuretanové nátěrové hmoty (PUR) mívají při aplikaci více než 45 % sušiny, patří k nejlépe plnivým materiálům, zbytek do 100 % jsou organická rozpouštědla. 33

40 Jedná se o laky na vysoce odolné nátěry dřeva, korku a podobných materiálů v interiérech a exteriérech. Nátěr je odolný proti povětrnostním vlivům, žloutnutí, křídování, působení řady chemických látek a mechanickému opotřebení. 34

41 5 VÝSLEDKY MĚŘENÍ 5.1 Výsledky měření v tabulkách VOC látky v jednotlivých místnostech firmy Na stranách 34-41, v tabulkách 5-12 jsou uvedeny jednotlivé hodnoty VOC látek pro všechna tři měření. Data jsou uváděna v µg/m 3, které odpovídají místnostem pracovního prostředí a v mg/m 3 pro pobytové místnosti. Kromě popisu odběru, teploty a vlhkosti prostředí jsou zde uvedeny součty všech látek a celkové hodnoty TVOC (komplex organických těkavých látek). Lakovna aplikace NH Beckry Clear na DTD dílec, dýha dub Lisovna nános lepidla a lisování dýhy nebo fólie na DTD dílec Opracování tvarové opracování dílců na pilách a frézách Montáž balení výrobků do kartonových krabic, umístění na palety Sklad uskladnění hotových výrobků a pomocných materiálů Kancelář administrativní práce Exteriér expedice hotových výrobků 35

42 Tab. 5: Stanovení emisí VOC a TVOC - lakovna popis LAKOVNA měření podmínky měření teplota ( C) 19 18,5 17,5 relativní vlhkost (%) objem odběru (l) látka mg/m 3 µg/m 3 mg/m 3 µg/m 3 mg/m 3 µg/m 3 Ethyl acetát 0, ,3 0, ,8 0, ,8 Benzen 0,0004 0,4 0,0001 0,1 0,0022 2,2 1-Methoxy-2-Propanol 0, ,7 0,0004 0,4 0, ,6 Pentanal 0,0011 1,1 0,0000 0,0 0,0039 3,9 Trichlorethylen 0,0000 0,0 0,0000 0,0 0,0000 0,0 Toluen 0, ,2 0, ,3 0, ,2 Hexanal 0, ,6 0,0006 0,6 0, ,1 Tetrachlorethylen 0,0000 0,0 0,0000 0,0 0,0000 0,0 n-butyl acetát 1, ,4 0, ,7 0, ,8 Ethylbenzen 0, ,9 0, ,3 0, ,3 m,p-xylen 0, ,5 0, ,5 0, ,3 Styren 0,0027 2,7 0,0005 0,5 0,0004 0,4 o-xylen 0, ,2 0, ,4 0, ,9 Butoxy-Ethanol 0, ,0 0,0008 0,8 0, ,4 α-pinen 0,0012 1,2 0,0002 0,2 0,0066 6,6 Camphen 0,0002 0,2 0,0000 0,0 0,0002 0,2 3-Ethyl-Toluen 0,0030 3,0 0,0002 0,2 0,0007 0,7 4-Ethyl-Toluen 0,0034 3,4 0,0002 0,2 0,0007 0,7 1,3,5-Trimethyl-Benzen 0,0013 1,3 0,0001 0,1 0,0002 0,2 β-pinen 0,0008 0,8 0,0001 0,1 0,0028 2,8 2-Ethyl Toluen 0,0043 4,3 0,0002 0,2 0,0008 0,8 Myrcen 0,0000 0,0 0,0000 0,0 0,0000 0,0 1,2,4-Trimethyl-Benzen 0, ,7 0,0009 0,9 0,0029 2,9 α-phellandren 0,0000 0,0 0,0000 0,0 0,0000 0,0 3-δ-Caren 0,0007 0,7 0,0001 0,1 0,0026 2,6 1,2,3-Trimethyl-Benzen 0,0000 0,0 0,0003 0,3 0,0008 0,8 Limonen 0,0032 3,2 0,0004 0,4 0,0072 7,2 γ-terpinen 0,0001 0,1 0,0000 0,0 0,0000 0,0 Bornyl Acetát 0,0000 0,0 0,0000 0,0 0,0001 0,1 SUMA 3, ,8 0, ,2 1, ,4 Sm. odchylka (5 %) 0, ,1 0, ,9 0, ,8 TVOC 3, ,0 1, ,

43 Tab. 6: Stanovení emisí VOC a TVOC - lisovna popis LISOVNA měření podmínky měření teplota ( C) 21, ,7 relativní vlhkost (%) objem odběru (l) látka - VOC mg/m 3 µg/m 3 mg/m 3 µg/m 3 mg/m 3 µg/m 3 Ethyl acetát 0,0012 1,2 0,0036 3,6 0,0027 2,7 Benzen 0,0002 0,2 0,0004 0,4 0,0004 0,4 1-Methoxy-2-Propanol 0,0003 0,3 0,0003 0,3 0,0007 0,7 Pentanal 0,0012 1,2 0,0061 6,1 0, ,9 Trichlorethylen 0,0000 0,0 0,0000 0,0 0,0000 0,0 Toluen 0,0013 1,3 0, ,4 0, ,2 Hexanal 0,0098 9,8 0, ,0 0, ,3 Tetrachlorethylen 0,0000 0,0 0,0000 0,0 0,0000 0,0 n-butyl acetát 0, ,2 0, ,5 0, ,6 Ethylbenzen 0,0002 0,2 0,0015 1,5 0,0004 0,4 m,p-xylen 0,0005 0,5 0,0046 4,6 0,0016 1,6 Styren 0,0002 0,2 0,0009 0,9 0,0005 0,5 o-xylen 0,0001 0,1 0,0006 0,6 0,0004 0,4 Butoxy-Ethanol 0,0002 0,2 0,0003 0,3 0,0015 1,5 α-pinen 0,0057 5,7 0, ,3 0, ,2 Camphen 0,0002 0,2 0,0012 1,2 0,0022 2,2 3-Ethyl-Toluen 0,0004 0,4 0,0006 0,6 0,0007 0,7 4-Ethyl-Toluen 0,0000 0,0 0,0001 0,1 0,0002 0,2 1,3,5-Trimethyl-Benzen 0,0000 0,0 0,0000 0,0 0,0001 0,1 β-pinen 0,0021 2,1 0, ,2 0, ,7 2-Ethyl Toluen 0,0001 0,1 0,0003 0,3 0,0006 0,6 Myrcen 0,0001 0,1 0,0005 0,5 0,0014 1,4 1,2,4-Trimethyl-Benzen 0,0001 0,1 0,0003 0,3 0,0005 0,5 α-phellandren 0,0000 0,0 0,0001 0,1 0,0001 0,1 3-δ-Caren 0,0018 1,8 0, ,1 0, ,8 1,2,3-Trimethyl-Benzen 0,0000 0,0 0,0002 0,2 0,0003 0,3 Limonen 0,0012 1,2 0,0041 4,1 0, ,2 γ-terpinen 0,0000 0,0 0,0001 0,1 0,0002 0,2 Bornyl Acetát 0,0000 0,0 0,0001 0,1 0,0002 0,2 SUMA 0, ,8 0, ,1 0, ,6 Sm. odchylka (5 %) 0,0020 2,0 0,0094 9,4 0, ,5 TVOC 0, , ,

44 Tab. 7: Stanovení emisí VOC a TVOC - opracování popis OPRACOVÁNÍ měření podmínky měření teplota ( C) 19, ,8 relativní vlhkost (%) objem odběru (l) látka - VOC mg/m 3 µg/m 3 mg/m 3 µg/m 3 mg/m 3 µg/m 3 Ethyl acetát 0,0029 2,9 0,0098 9,8 0,0027 2,7 Benzen 0,0010 1,0 0,0011 1,1 0,0005 0,5 1-Methoxy-2-Propanol 0,0003 0,3 0,0004 0,4 0,0008 0,8 Pentanal 0,0025 2,5 0,0069 6,9 0,0069 6,9 Trichlorethylen 0,0000 0,0 0,0000 0,0 0,0000 0,0 Toluen 0,0056 5,6 0, ,1 0, ,0 Hexanal 0, ,4 0, ,5 0, ,2 Tetrachlorethylen 0,0000 0,0 0,0000 0,0 0,0000 0,0 n-butyl acetát 0, ,6 0, ,1 0, ,9 Ethylbenzen 0,0005 0,5 0,0036 3,6 0,0005 0,5 m,p-xylen 0,0017 1,7 0, ,5 0,0017 1,7 Styren 0,0007 0,7 0,0019 1,9 0,0004 0,4 o-xylen 0,0002 0,2 0,0013 1,3 0,0004 0,4 Butoxy-Ethanol 0,0003 0,3 0,0003 0,3 0,0013 1,3 α-pinen 0, ,5 0, ,6 0, ,1 Camphen 0,0006 0,6 0,0013 1,3 0,0015 1,5 3-Ethyl-Toluen 0,0005 0,5 0,0012 1,2 0,0008 0,8 4-Ethyl-Toluen 0,0001 0,1 0,0003 0,3 0,0002 0,2 1,3,5-Trimethyl-Benzen 0,0000 0,0 0,0001 0,1 0,0001 0,1 β-pinen 0,0092 9,2 0, ,0 0, ,7 2-Ethyl Toluen 0,0002 0,2 0,0005 0,5 0,0006 0,6 Myrcen 0,0003 0,3 0,0008 0,8 0,0014 1,4 1,2,4-Trimethyl-Benzen 0,0002 0,2 0,0005 0,5 0,0005 0,5 α-phellandren 0,0000 0,0 0,0001 0,1 0,0001 0,1 3-δ-Caren 0,0089 8,9 0, ,4 0, ,7 1,2,3-Trimethyl-Benzen 0,0001 0,1 0,0002 0,2 0,0003 0,3 Limonen 0,0023 2,3 0,0048 4,8 0,0093 9,3 γ-terpinen 0,0000 0,0 0,0001 0,1 0,0002 0,2 Bornyl Acetát 0,0001 0,1 0,0001 0,1 0,0002 0,2 SUMA 0, ,6 0, ,4 0, ,7 Sm. odchylka (5 %) 0,0053 5,3 0, ,1 0, ,8 TVOC 0, , ,

45 Tab. 8: Stanovení emisí VOC a TVOC - montáž popis MONTÁŽ měření podmínky měření teplota ( C) 22,5 19,5 23 relativní vlhkost (%) objem odběru (l) látka - VOC mg/m 3 µg/m 3 mg/m 3 µg/m 3 mg/m 3 µg/m 3 Ethyl acetát 0,0033 3,3 0, ,5 0,0038 3,8 Benzen 0,0001 0,1 0,0010 1,0 0,0005 0,5 1-Methoxy-2-Propanol 0,0018 1,8 0, ,4 0,0053 5,3 Pentanal 0,0013 1,3 0,0041 4,1 0,0024 2,4 Trichlorethylen 0,0000 0,0 0,0000 0,0 0,0000 0,0 Toluen 0, ,5 0, ,8 0, ,3 Hexanal 0,0086 8,6 0, ,2 0, ,5 Tetrachlorethylen 0,0000 0,0 0,0000 0,0 0,0001 0,1 n-butyl acetát 0, ,5 0, ,6 0, ,0 Ethylbenzen 0,0021 2,1 0,0035 3,5 0,0011 1,1 m,p-xylen 0,0076 7,6 0, ,5 0,0045 4,5 Styren 0,0000 0,0 0,0001 0,1 0,0004 0,4 o-xylen 0,0011 1,1 0,0017 1,7 0,0007 0,7 Butoxy-Ethanol 0,0006 0,6 0,0007 0,7 0,0073 7,3 α-pinen 0,0035 3,5 0,0094 9,4 0,0075 7,5 Camphen 0,0001 0,1 0,0003 0,3 0,0002 0,2 3-Ethyl-Toluen 0,0005 0,5 0,0010 1,0 0,0010 1,0 4-Ethyl-Toluen 0,0001 0,1 0,0001 0,1 0,0010 1,0 1,3,5-Trimethyl-Benzen 0,0000 0,0 0,0000 0,0 0,0001 0,1 β-pinen 0,0013 1,3 0,0029 2,9 0,0024 2,4 2-Ethyl Toluen 0,0001 0,1 0,0002 0,2 0,0002 0,2 Myrcen 0,0000 0,0 0,0002 0,2 0,0001 0,1 1,2,4-Trimethyl-Benzen 0,0003 0,3 0,0005 0,5 0,0006 0,6 α-phellandren 0,0000 0,0 0,0001 0,1 0,0000 0,0 3-δ-Caren 0,0011 1,1 0,0028 2,8 0,0024 2,4 1,2,3-Trimethyl-Benzen 0,0001 0,1 0,0002 0,2 0,0002 0,2 Limonen 0,0006 0,6 0,0026 2,6 0,0018 1,8 γ-terpinen 0,0000 0,0 0,0000 0,0 0,0000 0,0 Bornyl Acetát 0,0000 0,0 0,0000 0,0 0,0001 0,1 SUMA 0, ,1 0, ,3 0, ,3 Sm. odchylka (5 %) 0,0082 8,2 0, ,4 0,0071 7,1 TVOC 0, , ,

46 Tab. 9: Stanovení emisí VOC a TVOC - sklad popis SKLAD měření podmínky měření teplota ( C) 22, relativní vlhkost (%) objem odběru (l) látka - VOC mg/m 3 µg/m 3 mg/m 3 µg/m 3 mg/m 3 µg/m 3 Ethyl acetát 0,0010 1,0 0,0041 4,1 0,0011 1,1 Benzen 0,0001 0,1 0,0004 0,4 0,0006 0,6 1-Methoxy-2-Propanol 0,0002 0,2 0,0003 0,3 0,0010 1,0 Pentanal 0,0002 0,2 0,0004 0,4 0,0004 0,4 Trichlorethylen 0,0000 0,0 0,0000 0,0 0,0000 0,0 Toluen 0,0064 6,4 0, ,0 0,0059 5,9 Hexanal 0,0009 0,9 0,0032 3,2 0,0026 2,6 Tetrachlorethylen 0,0000 0,0 0,0000 0,0 0,0001 0,1 n-butyl acetát 0, ,3 0, ,6 0, ,0 Ethylbenzen 0,0003 0,3 0,0022 2,2 0,0004 0,4 m,p-xylen 0,0011 1,1 0,0096 9,6 0,0017 1,7 Styren 0,0000 0,0 0,0000 0,0 0,0002 0,2 o-xylen 0,0001 0,1 0,0009 0,9 0,0003 0,3 Butoxy-Ethanol 0,0003 0,3 0,0001 0,1 0,0010 1,0 α-pinen 0,0007 0,7 0,0020 2,0 0,0020 2,0 Camphen 0,0000 0,0 0,0000 0,0 0,0000 0,0 3-Ethyl-Toluen 0,0001 0,1 0,0003 0,3 0,0005 0,5 4-Ethyl-Toluen 0,0001 0,1 0,0001 0,1 0,0001 0,1 1,3,5-Trimethyl-Benzen 0,0000 0,0 0,0000 0,0 0,0000 0,0 β-pinen 0,0003 0,3 0,0006 0,6 0,0006 0,6 2-Ethyl Toluen 0,0000 0,0 0,0001 0,1 0,0001 0,1 Myrcen 0,0000 0,0 0,0000 0,0 0,0000 0,0 1,2,4-Trimethyl-Benzen 0,0000 0,0 0,0002 0,2 0,0003 0,3 α-phellandren 0,0000 0,0 0,0000 0,0 0,0000 0,0 3-δ-Caren 0,0002 0,2 0,0006 0,6 0,0006 0,6 1,2,3-Trimethyl-Benzen 0,0000 0,0 0,0001 0,1 0,0001 0,1 Limonen 0,0000 0,0 0,0004 0,4 0,0004 0,4 γ-terpinen 0,0000 0,0 0,0000 0,0 0,0000 0,0 Bornyl Acetát 0,0000 0,0 0,0000 0,0 0,0000 0,0 SUMA 0, ,4 0, ,1 0, ,9 Sm. odchylka (5 %) 0,0015 1,5 0,0062 6,2 0,0019 1,9 TVOC 0, , ,

47 Tab. 10: Stanovení emisí VOC a TVOC - kancelář popis KANCELÁŘ měření podmínky měření teplota ( C) 20,5 20,5 23,5 relativní vlhkost (%) objem odběru (l) látka - VOC mg/m 3 µg/m 3 mg/m 3 µg/m 3 mg/m 3 µg/m 3 Ethyl acetát 0,0063 6,3 0, ,5 0,0096 9,6 Benzen 0,0005 0,5 0,0016 1,6 0,0012 1,2 1-Methoxy-2-Propanol 0,0078 7,8 0, ,5 0,0076 7,6 Pentanal 0,0015 1,5 0,0013 1,3 0,0021 2,1 Trichlorethylen 0,0000 0,0 0,0000 0,0 0,0000 0,0 Toluen 0, ,8 0, ,5 0, ,3 Hexanal 0, ,8 0,0049 4,9 0,0052 5,2 Tetrachlorethylen 0,0000 0,0 0,0000 0,0 0,0001 0,1 n-butyl acetát 0, ,4 0, ,6 0, ,9 Ethylbenzen 0,0051 5,1 0, ,4 0,0093 9,3 m,p-xylen 0, ,4 0, ,1 0, ,8 Styren 0,0001 0,1 0,0004 0,4 0,0003 0,3 o-xylen 0,0023 2,3 0,0063 6,3 0,0047 4,7 Butoxy-Ethanol 0,0028 2,8 0,0023 2,3 0,0010 1,0 α-pinen 0,0018 1,8 0,0012 1,2 0,0013 1,3 Camphen 0,0001 0,1 0,0001 0,1 0,0001 0,1 3-Ethyl-Toluen 0,0004 0,4 0,0035 3,5 0,0040 4,0 4-Ethyl-Toluen 0,0002 0,2 0,0037 3,7 0,0042 4,2 1,3,5-Trimethyl-Benzen 0,0001 0,1 0,0002 0,2 0,0002 0,2 β-pinen 0,0010 1,0 0,0013 1,3 0,0006 0,6 2-Ethyl Toluen 0,0003 0,3 0,0008 0,8 0,0010 1,0 Myrcen 0,0006 0,6 0,0006 0,6 0,0003 0,3 1,2,4-Trimethyl-Benzen 0,0012 1,2 0,0034 3,4 0,0035 3,5 α-phellandren 0,0000 0,0 0,0003 0,3 0,0000 0,0 3-δ-Caren 0,0007 0,7 0,0025 2,5 0,0006 0,6 1,2,3-Trimethyl-Benzen 0,0003 0,3 0,0008 0,8 0,0008 0,8 Limonen 0, ,1 0, ,1 0, ,3 γ-terpinen 0,0003 0,3 0,0001 0,1 0,0001 0,1 Bornyl Acetát 0,0001 0,1 0,0001 0,1 0,0001 0,1 SUMA 0, ,9 0, ,1 0, ,1 Sm. odchylka (5 %) 0,0091 9,1 0, ,8 0, ,4 TVOC 0, , ,

48 Tab. 11: Stanovení emisí VOC a TVOC - exteriér popis EXTERIÉR měření podmínky měření teplota ( C) 17, relativní vlhkost (%) objem odběru (l) látka - VOC mg/m 3 µg/m 3 mg/m 3 µg/m 3 mg/m 3 µg/m 3 Ethyl acetát 0,0019 1,9 0,0030 3,0 0,0007 0,7 Benzen 0,0004 0,4 0,0004 0,4 0,0004 0,4 1-Methoxy-2-Propanol 0,0007 0,7 0,0003 0,3 0,0005 0,5 Pentanal 0,0004 0,4 0,0002 0,2 0,0002 0,2 Trichlorethylen 0,0000 0,0 0,0000 0,0 0,0000 0,0 Toluen 0,0090 9,0 0, ,1 0,0052 5,2 Hexanal 0,0027 2,7 0,0026 2,6 0,0018 1,8 Tetrachlorethylen 0,0000 0,0 0,0000 0,0 0,0000 0,0 n-butyl acetát 0, ,5 0, ,0 0, ,4 Ethylbenzen 0,0008 0,8 0,0018 1,8 0,0004 0,4 m,p-xylen 0,0033 3,3 0,0068 6,8 0,0014 1,4 Styren 0,0002 0,2 0,0000 0,0 0,0002 0,2 o-xylen 0,0004 0,4 0,0007 0,7 0,0003 0,3 Butoxy-Ethanol 0,0010 1,0 0,0001 0,1 0,0008 0,8 α-pinen 0,0010 1,0 0,0017 1,7 0,0013 1,3 Camphen 0,0000 0,0 0,0000 0,0 0,0000 0,0 3-Ethyl-Toluen 0,0004 0,4 0,0002 0,2 0,0004 0,4 4-Ethyl-Toluen 0,0001 0,1 0,0000 0,0 0,0004 0,4 1,3,5-Trimethyl-Benzen 0,0000 0,0 0,0000 0,0 0,0000 0,0 β-pinen 0,0004 0,4 0,0005 0,5 0,0005 0,5 2-Ethyl Toluen 0,0001 0,1 0,0000 0,0 0,0001 0,1 Myrcen 0,0000 0,0 0,0000 0,0 0,0000 0,0 1,2,4-Trimethyl-Benzen 0,0002 0,2 0,0001 0,1 0,0003 0,3 α-phellandren 0,0000 0,0 0,0000 0,0 0,0000 0,0 3-δ-Caren 0,0004 0,4 0,0005 0,5 0,0004 0,4 1,2,3-Trimethyl-Benzen 0,0001 0,1 0,0000 0,0 0,0001 0,1 Limonen 0,0001 0,1 0,0004 0,4 0,0003 0,3 γ-terpinen 0,0000 0,0 0,0000 0,0 0,0000 0,0 Bornyl Acetát 0,0000 0,0 0,0000 0,0 0,0000 0,0 SUMA 0, ,7 0, ,7 0, ,0 Sm. odchylka (5 %) 0,0038 3,8 0,0047 4,7 0,0016 1,6 TVOC 0, , ,

49 Tab. 12: Hodnoty TVOC všechny měřené místnosti firmy hodnoty TVOC (µg/m 3 ) měření lakovna lisovna opracování montáž sklad kancelář exteriér VOC látky z polyuretanových nátěrových hmot Na stranách 42-44, v tabulkách jsou uvedeny jednotlivé hodnoty VOC látek, které byly naměřeny při UV vytvrzování v lakovně firmy a hodnoty naměřené v laboratorních podmínkách. Odběr vzorků byl prováděn po bezprostředním nánosu nátěrové hmoty a po UV vytvrzení nátěru. Data jsou uváděna v µg/m 3, které odpovídají místnostem pracovního prostředí a v mg/m 3 pro pobytové místnosti. Kromě popisu odběru, teploty a vlhkosti prostředí jsou zde uvedeny součty všech látek a celkové hodnoty TVOC (komplex organických těkavých látek). 43

50 Tab. 13: Stanovení emisí VOC a TVOC UV linka v lakovně firmy popis UV linka měření před UV po UV podmínky měření teplota ( C) relativní vlhkost (%) objem odběru (l) látka - VOC mg/m 3 µg/m 3 mg/m 3 µg/m 3 Ethyl acetát 0, ,0 0, ,7 Benzen 0,0012 1,2 0,0009 0,9 1-Methoxy-2-Propanol 0, ,7 0, ,7 Pentanal 0,0022 2,2 0,0020 2,0 Trichlorethylen 0,0000 0,0 0,0000 0,0 Toluen 0, ,0 0, ,5 Hexanal 0, ,3 0,0092 9,2 Tetrachlorethylen 0,0000 0,0 0,0001 0,1 n-butyl acetát 3, ,7 0, ,1 Ethylbenzen 0, ,8 0, ,6 m,p-xylen 0, ,1 0, ,6 Styren 0,0011 1,1 0,0003 0,3 o-xylen 0, ,8 0,0075 7,5 Butoxy-Ethanol 0, ,9 0, ,8 α-pinen 0,0022 2,2 0,0037 3,7 Camphen 0,0001 0,1 0,0002 0,2 3-Ethyl-Toluen 0,0092 9,2 0,0054 5,4 4-Ethyl-Toluen 0,0017 1,7 0,0008 0,8 1,3,5-Trimethyl-Benzen 0,0006 0,6 0,0003 0,3 β-pinen 0,0013 1,3 0,0015 1,5 2-Ethyl Toluen 0,0017 1,7 0,0008 0,8 Myrcen 0,0000 0,0 0,0001 0,1 1,2,4-Trimethyl-Benzen 0,0072 7,2 0,0028 2,8 α-phellandren 0,0000 0,0 0,0000 0,0 3-δ-Caren 0,0012 1,2 0,0011 1,1 1,2,3-Trimethyl-Benzen 0,0022 2,2 0,0009 0,9 Limonen 0,0063 6,3 0,0057 5,7 γ-terpinen 0,0000 0,0 0,0000 0,0 SUMA 4, ,4 1, ,2 Sm. odchylka (5 %) 0, ,4 0, ,7 TVOC 4, ,

51 Tab. 14: Stanovení emisí VOC a TVOC laboratoř popis laboratoř měření před UV po UV podmínky měření teplota ( C) 24,6 24,8 relativní vlhkost (%) objem odběru (l) 4 4 látka - VOC mg/m 3 µg/m 3 mg/m 3 µg/m 3 Ethyl acetát 0, ,0 0,0099 9,9 Benzen 0,0004 0,4 0,0003 0,3 1-Methoxy-2-Propanol 0,0087 8,7 0,0034 3,4 Pentanal 0,0004 0,4 0,0003 0,3 Trichlorethylen 0,0002 0,2 0,0001 0,1 Toluen 0, ,2 0, ,4 Hexanal 0,0018 1,8 0,0010 1,0 Tetrachlorethylen 0,0001 0,1 0,0001 0,1 n-butyl acetát 0, ,8 0, ,7 Ethylbenzen 0, ,1 0,0064 6,4 m,p-xylen 0, ,8 0, ,9 Styren 0, ,0 0, ,3 o-xylen 0, ,4 0,0053 5,3 Butoxy-Ethanol 0, ,7 0, ,9 α-pinen 0,0008 0,8 0,0003 0,3 Camphen 0,0002 0,2 0,0001 0,1 3-Ethyl-Toluen 0, ,4 0,0012 1,2 4-Ethyl-Toluen 0,0032 3,2 0,0013 1,3 1,3,5-Trimethyl-Benzen 0,0056 5,6 0,0017 1,7 β-pinen 0,0003 0,3 0,0013 1,3 2-Ethyl Toluen 0,0030 3,0 0,0011 1,1 Myrcen 0,0000 0,0 0,0000 0,0 1,2,4-Trimethyl-Benzen 0, ,5 0,0072 7,2 α-phellandren 0,0000 0,0 0,0000 0,0 3-δ-Caren 0,0002 0,2 0,0001 0,1 1,2,3-Trimethyl-Benzen 0,0023 2,3 0,0008 0,8 Limonen 0,0016 1,6 0,0004 0,4 γ-terpinen 0,0000 0,0 0,0000 0,0 SUMA 0, ,6 0, ,5 Sm. odchylka (5 %) 0, ,4 0, ,1 TVOC 0, ,00 0,

52 Ethyl acetát Benzen Pentanal Toluen Hexanal n-butyl acetát Ethylbenzen m,p-xylen Styren o-xylen Butoxy-Ethanol α-pinen 3-Ethyl-Toluen 3-δ-Caren Limonen γ-terpinen Tab. 15: Hodnoty TVOC pro UV vytvrzování hodnoty TVOC (µg/m3) měření před UV po UV lakovna laboratoř Výsledky měření na obrázcích Znázornění VOC látek v jednotlivých místnostech firmy Pomocí sloupcových grafů byl na stranách (obrázcích 17-24) znázorněn výskyt jednotlivých VOC látek pro každou odběrovou místnost firmy. Zaznamenána jsou data pro všechna tři měření v jednotkách µg/m 3 a také kompletní hodnoty TVOC (komplex organických těkavých látek). lakovna koncentrace v µg/m ,0 1500,0 1000,0 500,0 0,0 měření 1 měření 2 měření 3 VOC Obr. 18: Znázornění VOC látek lakovna 46

53 Ethyl acetát Benzen Pentanal Toluen Hexanal n-butyl acetát Ethylbenzen m,p-xylen Styren o-xylen Butoxy-Ethanol α-pinen 3-Ethyl-Toluen 3-δ-Caren Limonen γ-terpinen Ethyl acetát Benzen Pentanal Toluen Hexanal n-butyl acetát Ethylbenzen m,p-xylen Styren o-xylen Butoxy-Ethanol α-pinen 3-Ethyl-Toluen 3-δ-Caren Limonen γ-terpinen koncentrace v µg/m3 lisovna 80,0 60,0 40,0 20,0 0,0 měření 1 měření 2 měření 3 VOC Obr. 19: Znázornění VOC látek lisovna opracování koncentrace v µg/m 3 100,0 80,0 60,0 40,0 20,0 0,0 měření 1 měření 2 měření 3 VOC Obr. 20: Znázornění VOC látek opracování 47

54 Ethyl acetát Benzen Pentanal Toluen Hexanal n-butyl acetát Ethylbenzen m,p-xylen koncentrace v µg/m 3 Ethyl acetát Benzen Pentanal Toluen Hexanal n-butyl acetát Ethylbenzen m,p-xylen Styren o-xylen Butoxy-Ethanol α-pinen 3-Ethyl-Toluen 3-δ-Caren Limonen γ-terpinen Styren o-xylen Butoxy-Ethanol α-pinen 3-Ethyl-Toluen 3-δ-Caren Limonen γ-terpinen montáž 200,0 150,0 100,0 50,0 0,0 měření 1 měření 2 měření 3 VOC Obr. 21: Znázornění VOC látek montáž sklad koncentrace v µg/m 3 80,0 60,0 40,0 20,0 0,0 měření 1 měření 2 měření 3 VOC Obr. 22: Znázornění VOC látek sklad 48

55 Ethyl acetát Benzen Pentanal Toluen Hexanal n-butyl acetát Ethylbenzen m,p-xylen Styren o-xylen koncentrace v µg/m 3 Ethyl acetát Benzen Pentanal Toluen Hexanal n-butyl acetát Ethylbenzen m,p-xylen Styren o-xylen Butoxy-Ethanol α-pinen 3-Ethyl-Toluen 3-δ-Caren Limonen γ-terpinen Butoxy-Ethanol α-pinen 3-Ethyl-Toluen 3-δ-Caren Limonen γ-terpinen kancelář 200,0 150,0 100,0 50,0 0,0 měření 1 měření 2 měření 3 VOC Obr. 23: Znázornění VOC látek kancelář exteriér koncentrace v µg/m 3 60,0 50,0 40,0 30,0 20,0 10,0 0,0 měření 1 měření 2 měření 3 VOC Obr. 24: Znázornění VOC látek exteriér 49

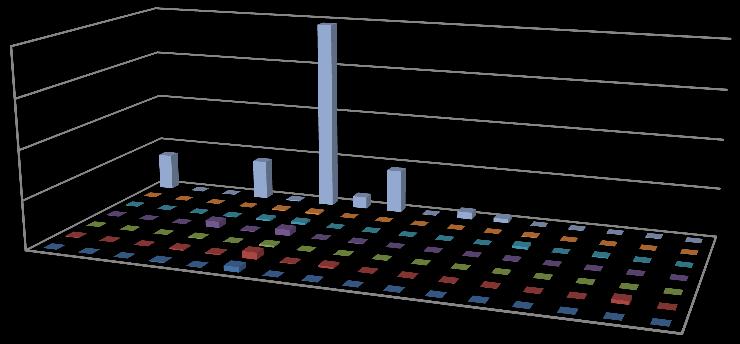

56 TVOC koncentrace v µg/m ,0 3000,0 2000,0 1000,0 0,0 měření 1 měření 2 měření 3 místa odběru Obr. 25: Znázornění TVOC látek Znázornění VOC látek pro UV vytvrzování Pomocí sloupcových grafů byl na straně 50 (obrázcích 25-26) znázorněn výskyt jednotlivých VOC látek, které byly naměřeny při UV vytvrzování v lakovně firmy a hodnoty naměřené v laboratorních podmínkách. Odběr vzorků byl prováděn po bezprostředním nánosu nátěrové hmoty a po UV vytvrzení nátěru. Zaznamenána jsou data pro všechna tři měření (v µg/m 3 ) a také kompletní hodnoty TVOC (komplex organických těkavých látek). 50

57 Ethyl acetát Benzen Pentanal Toluen Hexanal n-butyl acetát Ethylbenzen m,p-xylen Styren o-xylen Butoxy-Ethanol α-pinen 3-Ethyl-Toluen 3-δ-Caren Limonen γ-terpinen UV vytvrzování koncentrace v µg/m ,0 3000,0 2000,0 1000,0 0,0 lakovna - před UV lakovna - po UV laboratoř - před UV VOC Obr. 26: Znázornění VOC látek lakovna a laboratoř TVOC - UV vytvrzování koncentrace v µg/m před UV po UV lakovna místa odběru laboratoř Obr. 27: Znázornění TVOC látek UV vytvrzování Porovnání TVOC a VOC látek odběrových prostor Pomocí sloupcových grafů byl na stranách (obrázcích 27-30) znázorněn výskyt jednotlivých VOC látek pro všechny odběrové místnosti firmy. Zaznamenána 51

58 Ethyl acetát Benzen Pentanal Toluen Hexanal n-butyl acetát Ethylbenzen m,p-xylen Styren o-xylen Butoxy-Ethanol α-pinen 3-Ethyl-Toluen 3-δ-Caren Limonen γ-terpinen Ethyl acetát Benzen Pentanal Toluen Hexanal n-butyl acetát Ethylbenzen m,p-xylen Styren o-xylen Butoxy-Ethanol α-pinen 3-Ethyl-Toluen 3-δ-Caren Limonen γ-terpinen jsou data pro všechna tři měření v jednotkách µg/m 3 TVOC (komplex organických těkavých látek). a také kompletní hodnoty VOC - 1. měření koncentrace v µg/m ,0 1500,0 1000,0 500,0 0,0 exteriér kancelář sklad montáž opracování lisovna lakovna VOC Obr. 28: Znázornění VOC látek 1. měření VOC - 2. měření koncentrace v µg/m ,0 500,0 0,0 exteriér kancelář sklad montáž opracování lisovna lakovna VOC Obr. 29: Znázornění VOC látek 2. měření 52

59 Ethyl acetát Benzen Pentanal Toluen Hexanal n-butyl acetát Ethylbenzen m,p-xylen Styren o-xylen Butoxy-Ethanol α-pinen 3-Ethyl-Toluen 3-δ-Caren Limonen koncentace v µg/m 3 γ-terpinen VOC - 3. měření 1000,0 800,0 600,0 400,0 200,0 0,0 exteriér kancelář sklad montáž opracování lisovna lakovna VOC Obr. 30: Znázornění VOC látek 3. měření TVOC koncentrace v µg/m ,0 3000,0 2000,0 1000,0 0,0 měření 1 měření 2 měření 3 místa odběru Obr. 31: Znázornění TVOC látek 53
