Uţivatelský Manuál AC & BATTERY POWERED FET

Transkript

1 Uţivatelský Manuál AC DC AC & BATTERY POWERED FET 1

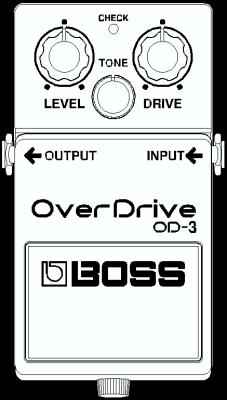

2 Děkujeme a blahopřejeme za váš výběr přístroje BOSS OD-3 Overdrive. Neţ přistoupíte k práci, pečlivě si přečtěte sekce nazvané: DŮLEŢITÉ POKYNY a BEZPEČNÉ POUŢITÍ PŘÍSTROJE (str. 16, str. 4). Tyto sekce obsahují důleţité informace ohledně správné práce s přístrojem. Navíc, pokud si chcete být jisti, ţe jste vyčerpali veškeré informace o plné funkčnosti nového přístroje, měli byste si Uţivatelský manuál přečíst úplně celý. Manuál by měl být dobře uloţen a nablízku, kvůli snadnému nahlédnutí. Copyright 1997 BOSS CORPORATION Veškerá práva vyhrazena. Ţádná část této publikace nesmí být pouţita v jakékoliv podobě, bez výslovného písemného povolení společnosti Boss, Czech Republic Distributor, s.r.o. 2

3 VLASTNOSTI Vybaven nově vyvinutým obvodem "Dual-Stage Overdrive". Nabízí dlouhý sustain, výkonnější, neţ předchozí jednotky overdrive. Vytváří zcela přirozený zvuk overdrive, který nabízí tu správnou hodnotu komprese. 3

4 DŮLEŢITÉ POKYNY Kromě bodů, uvedených v odstavci Bezpečné pouţití přístroje na str.16 si, prosím, přečtěte a dodrţujte následující: Zdroj napájení Nezapojujte přístroj do stejného elektrického okruhu se zařízeními, která generují šum (např. elektrický motor či osvětlovací systém). AC adaptér se po delším souvislém pouţití mírně ohřívá. Je to běţné a není důvod k obavám. Baterie vţdy instalujte nebo vyměňujte před zapojením ostatních zařízení. Tak předejdete špatné funkci či poškození reproduktorů či ostatních zařízení. Baterie byla do přístroje nainstalována před odchodem z výroby. Ţivotnost baterie můţe být omezena, proto mějte na vědomí, ţe je zde jen pro první otestování. 4 Před propojením s dalšími přístroji zkontrolujte, zda jsou všechny vypnuty. Tak předejdete špatné funkci či poškození reproduktorů či ostatních zařízení. Umístění Provoz přístroje v blízkosti výkonových zesilovačů (či jiných zařízení disponujících velká výkonová trafa) můţe vykazovat brum. Tento problém odstraníte změnou směru umístění přístroje či jeho přemístěním od zdroje interference. Nevystavujte přístroj přímému slunečnímu svitu, neumisťujte jej v blízkosti tepelného vyzařování, neponechávejte jej uvnitř uzavřeného vozu či v prostředí vykazujícím teplotní extrémy. Příliš vysoká teplota můţe deformovat nebo změnit barvu povrchu nástroje.

5 Údrţba Pravidelně přístroj otírejte měkkým, suchým hadříkem, nanejvýš lehce navlhčeným vodou. Pro odstranění zašlých nečistot pouţijte hadřík napuštěný jemným nebrusným prostředkem. Poté přístroj osušte jemným suchým hadříkem. Nikdy nepouţívejte benzín, ředidla, alkohol či rozpouštědla ţádného druhu, vyvarujete se tak nebezpečí odbarvení a/nebo deformací. Další doporučení Při práci s tlačítky, knoby, tahovými potenciometry nebo dalšími kontrolery, jakoţ i jacky a konektory buďte opatrní. Hrubé zacházení vede k poškození. Během při-/odpojování kabelů uchopte samotný konektor, nikdy netahejte za kabel. Tímto způsobem předejdete zkratům nebo zničení vnitřních komponent kabelu. Zachovávejte přiměřené nastavení hlasitosti, abyste neobtěţovali své sousedy. Při pouţití sluchátek se nebudete muset ohlíţet na okolí (obzvláště v noci). Pokud přístroj přenášíte, zabalte jej do krabice (vč. vyztuţení), ve které jste jej zakoupili, je-li to moţné. Jinak budete muset pouţít odpovídající balící materiál. 5

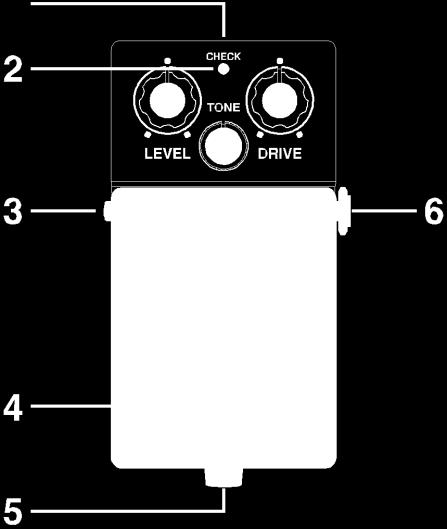

6 POPIS PANELU 1. Jack AC Adaptéru Připojení AC Adaptéru (volitelný, řady BOSS PSA). S AC adaptérem můţete hrát, aniţ byste museli pamatovat na to, kolik energie baterie je jiţ spotřebováno. * Pokud jsou baterie zasunuty a je zapojen i AC adaptér, pak přístroj bude pracovat bez přerušení i při výpadku napětí (např. nechtěném vytažení přívodní šňůry). * Pokud chcete používat AC adaptér, musí to být pouze specifikovaný typ (řady PSA). Použití jiného adaptéru může vyvolat poškození, zničení či elektrický úraz. Dále, pokud jej nebudete delší dobu používat, odpojte AC adaptér ze zásuvky. 6

7 2. Indikátor CHECK Tento indikátor zobrazuje, zda je efekt za/ vypnutý a současně informuje o stavu baterie. Indikátor se rozsvítí, pokud je efekt zapnutý. Pokud indikátor pohasíná nebo jiţ nesvítí a efekt je zapnutý, baterie brzy skončí, musíte ji ihned vyměnit. 3. Jack OUTPUT Výstupní jacky vyuţijete k zapojení přístroje do zesilovače či jiného efektu. 4. Pedál spínače Za/vypíná efekt. 5. Vodící šroub Uvolněním šroubu otevřete pedál a umoţníte výměnu baterie. Instrukce o výměně baterie, viz Výměna baterie (str. 12). 6. Jack INPUT Tímto jackem přichází signál z kytary nebo jiného hudebního nástroje, popř. z jiného efektového procesoru. * Jack INPUT funguje i jako vypínač. Přístroj se zapne, jakmile zasunete konektor do jacku INPUT a vypne se, jakmile jej vytáhnete. Pokud přístroj nepoužíváte, měli byste odpojit šňůru z jacku INPUT. 7

8 LEVEL Knob DRIVE Knob LEVEL Knob Nastavuje hlasitost zvuku efektu. DRIVE Knob Nastaví hodnotu efektu overdrive. Otočením doprava efekt zvýšíte, zatímco doleva jej sníţíte. TONE Knob TONE Knob Nastavuje zvuk. Otočením knobu doleva bude zvuk měkčím, zatímco doprava bude ostřejší. 8

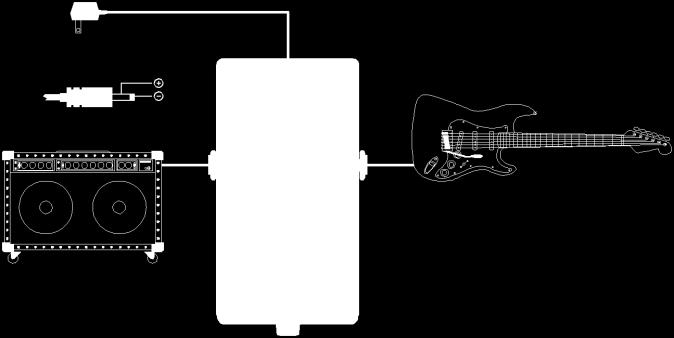

9 PROVEDENÍ ZAPOJENÍ AC Adaptér (řady PSA; volitelný) OUT DC 9V / 200 ma Elektrická kytara Kombo * Zasunutím kabelu do jacku Input se přístroj automaticky zapne. * Před za/odpojením libovolného kabelu zajistěte, aby všechny hlasitosti systému byly na minimu. Tím předejdete poškození systémových komponent. * Abyste předešli poškození nebo zničení reproduktorů nebo zařízení, stáhněte vždy hlasitost a vypněte všechna zařízení ještě před provedením zapojení. * Vždy se ujistěte, že je hlasitost minimální, než zapnete přístroj. Dokonce i při zcela stažené hlasitosti, můžete slyšet slabý zvuk při zapnutí přístroje, ale to je normální a neznamená to závadu. * Pracujete-li na baterie, jejich indikátor postupně tmavne, pokud energie baterie končí. V tom případě co nejdříve vyměňte baterii. 9

10 PRÁCE S PŘÍSTROJEM Po provedení potřebných propojení nastavte knoby na panelu podle uvedených obrázků. Stiskem pedálového spínače zapnete efekt. (ověřte, ţe indikátor CHECK svítí). 3 Nastavte hloubku efektu Overdrive knobem DRIVE. 10

11 4 Nastavení zvuku knobem TONE. 5 Knobem LEVEL otočte tak, aby úroveň získaného zvuku, kdy je zapnutý efekt shodný s tím při vypnutém efektu. 11

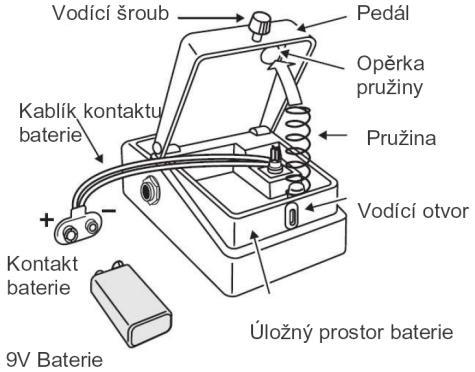

12 VÝMĚNA BATERIE Jakmile indikátor začne tmavnout nebo jiţ nesvítí, znamená to, ţe baterie je téměř vybitá a musíte ji vyměnit. Výměnu baterie proveďte dle následujícího postupu. 1 Uvolněte vodící šroub z čelní strany pedálu, zdvihněte pedál nahoru a otevřete přístroj. * Vodící šroub můžete nechat ve víku pedálu i během výměny baterie. 2 Vyjměte starou baterii z úloţného prostoru a sejměte kontakt baterie. 3 Zapojte kablík kontaktu na novou baterii a umístěte baterii do úloţného prostoru. * Pečlivě zkontrolujte polaritu baterie (+ / ). 4 Opřete pruţinu do opěrky na spodní straně víka pedálu, potom zavřete pedál. * Dejte pozor, abyste neskřípli kablík od baterie do pedálu. 5 Nakonec vloţte vodící šroub do vodícího otvoru a pevně jej utáhněte. 12

13 Příklady zapojení OD-3 Overdrive Sound Hard Overdrive Sound Booster 13

14 SPECIFIKACE OD-3: OverDrive Nominální vstupní úroveň dBu Vstupní impedance... 1MΩ Nominální výstupní úroveň,,,,,,, dBu Výstupní impedance... 1k Ekvivalentní úrovně šumu dBu (IHF-A váţený, Typ) Ovládání...Přepínač pedálu, knoby DRIVE, LEVEL, TONE Indikátor....CHECK indikátor (stavu za/vypnutí efektu a baterie) Konektory...Jacky INPUT, OUTPUT, jack AC adaptéru (DC 9V) Napájení...DC 9V: Baterie (6F22/ 9V) AC Adaptér (řady PSA: volitelný) Spotřeba... 9mA (DC 9V) * Předpokládaná ţivotnost baterií: Karbonové: 30 hodin Tyto hodnoty se mohou lišit podle aktuálního stavu při pouţití. 14

15 Rozměry (Š) x 129 (H) x 59 (V) mm 2-7/8 (W) x 5-1/8 (D) x 2-3/8 (H) palců Hmotnost g/ 15 oz (včetně baterií) Příslušenství... Uţivatelský manuál, leták Dry Battery; 6F22/ 9V (Carbon), Bezpečné pouţití přístroje, Důleţité poznámky a Informace ) Volitelně... AC Adaptér řady PSA * 0 dbu = Vrms * V rámci stálého vylepšení, se specifikace a/nebo vzhled jednotky může změnit bez upozornění. 15

16 16 BEZPEČNÉ POUŽITÍ PŘÍSTROJE

17 VAROVÁNÍ Před pouţitím přístroje si určitě přečtěte instrukce, uvedené níţe a Uţivatelský manuál. Neotevírejte ani neměňte nástroj či adaptér. Nepokoušejte se přístroj opravovat či vyměňovat jeho vnitřní součásti (s výjimkou speciálních pokynů uvedených v návodu). Veškeré servisní úkony svěřte dealerovi či kvalifikovanému Roland mechanikovi. Nepouţívejte přístroj na místech vykazujících: teplotní extrémy (tj. přímý sluneční svit v uzavřeném vozidle, blízkost tepelných vodičů či umístění na ploše topného zařízení); nebo páru (např.: koupelny, umývárny či vlhké podlahy); vlhkost; nebo prach; nebo silné otřesy. Zajistěte, aby přístroj vţdy stál rovně a na stabilním povrchu. Nikdy jej neumisťujte na místech vykazujících otřesy či šikmé plochy

18 Pouţijte jen určený AC adaptér (řady PSA) a zajistěte, aby napětí, uvedené na přístroji, odpovídalo napětí ve vaší síti. Jiné AC adaptéry mohou mít různou polaritu, nebo být upraveny pro jiné napětí, takţe jejich pouţití můţe způsobit zničení, znehodnocení nebo elektrický šok. Zabraňte poškození napájecí šňůry. Neohýbejte ji příliš, nestoupejte na ni, nestavějte na ni těţké objekty, atd. poškozená šňůra můţe snadno zavinit poţár nebo zranění. Nikdy nepouţívejte napájecí šňůru pokud vypadá poškozená. Tento nástroj, jak samotný, tak zapojený do zesilovače, se sluchátky nebo reproduktorovou soustavou, můţe vyprodukovat takovou úroveň zvuku, ţe zapříčiní trvalou ztrátu sluchu. Nepracujte tedy příliš dlouho s vysoko nastavenou hlasitostí či hlasitostí způsobující nepohodu. Pokud zjistíte poškození sluchu či zvonění v uších, měli byste navštívit lékaře. Nenechejte do přístroje proniknout ţádné cizorodé předměty (např.: hořlavé materiály, mince, připínáky) či jakékoliv kapaliny (voda, nápoje, apod.) a poškodit tak nástroj. 18

19 Ihned vypněte přístroj, vytáhněte AC adaptér ze zásuvky a kontaktujte dealera nebo kvalifikovaného Roland servisního technika, pokud: AC adaptér nebo přívodní šňůra je zničena; nebo jestliţe zapadl nějaký předmět či byla nalita tekutina do přístroje, nebo Přístroj byl vystaven dešti (či jinak zvlhnul); nebo přístroj nepracuje normálně, příp. vykazuje výrazné odlišnosti ve funkcích. Pokud jsou v domácnosti děti neschopné dodrţovat základní bezpečnostní pravidla při práci s přístrojem, je třeba dozor dospělé osoby. Chraňte přístroj před silnými nárazy. (Nenechejte jej upadnout!) Nepřipojujte přístroj k síťové zásuvce, kterou sdílí větší počet dalších elektrických zařízení. Obzvláště buďte opatrní při pouţívání prodluţovacích šňůr celkový příkon všech zařízení připojených k prodluţovací šňůře nesmí nikdy přesáhnout výkonovou zatíţitelnost zásuvky dané prodluţovací šňůry (příkon/ proud). Přetíţení můţe způsobit přílišné zatíţení kabelu, hoření izolace a případné roztavení. Před pouţitím přístroje v cizí zemi se poraďte s obchodníkem, nebo nejbliţším Roland technikem. 19

20 Baterie nelze dobíjet, zahřívat, ani házet do ohně nebo do vody. UPOZORNĚNÍ Přístroj a adaptér by měly být umístěny tam, kde můţe probíhat chlazení. Při zapojování/vypojování přístroje k/od napájecí sítě vţdy zasouvejte/ vytahujte pouze zástrčku napájecího adaptéru. Kdykoliv bude přístroj ponechán delší dobu nepouţíván, odpojte AC adaptér. 20

21 Chraňte zástrčky i kabely před natahováním. Všechny zástrčky i kabely by měly být umístěny mimo dosah dětí. Nikdy na přístroj nešlapejte ani jej nezatěţujte těţkými předměty. Nikdy přístroj nezapojujte/ neodpojujte k/ od síťové zásuvky vlhkýma rukama. Před přesunem přístroje odpojte adaptér a všechny kabely, vedoucí k externím přístrojům. Před čištěním přístroj vypněte a odpojte jeho napájecí kabel od síťové zásuvky. Kdykoliv očekáváte bouři a blesky, odpojte adaptér ze zásuvky. 21

22 Pokud je pouţijete nesprávně, mohou baterie explodovat nebo vytéct a něco poškodit. Z hlediska bezpečnosti, přečtěte si a dodrţujte následující upozornění Pečlivě přečtěte instalační pokyny pro baterie a vloţte je správně podle polarity. Vyjměte baterie, kdykoliv bude přístroj ponechán delší dobu bez pouţívání. Pokud baterie vytekly, pouţijte měkký kousek hadříku nebo papírový ubrousek a vytřete všechny zbytky z baterie. Potom nainstalujte nové baterie. Abyste předešli popáleninám kůţe, nevyjímejte rozteklé baterie holýma rukama. Dbejte nejvyšší pozornosti, aby se ţádná z vylitých baterií nedostala do blízkosti očí. Potřísněné části těla i očí ihned ošetřete proudem tekoucí vody. Nenechávejte baterie spolu s kovovými objekty, jako kuličková pera, hřebeny, sponky.. Pouţité baterie musí být zničeny jen v odpovídajících podmínkách, dle aktuálně platných zákonů ve vaší oblasti. 22
