1 Stavebnicový systém betonových schodišť Typ schodiště: Název schodiště: VŘETENOVÉ ELEGANT MONTÁŽNÍ NÁVOD POZNÁMKA Schodiště se vždy pokládá na základovou desku. Konečná výška připojení odpovídá čisté podlaze horního patra (včetně dlažby, laminátové podlahy atd.) 1

2 výška schodiště (272 cm) výška od čisté podlahy (270cm) POTŘEBNÝ POČET KOMPONENTŮ KE STAVBĚ SCHODIŠTĚ V TĚCHTO VÝŠKÁCH Pozn. (každý schod a středový blok jsou v páru, označeny stejným číslem) Tabulka č. 1 VÝŠKA schodiště (cm) POČET SCHODŮ Schéma na Str. B 0 S 0 B 1 S 1 B 2 S 2 B 3 S 3 B 4 S 4 B 5 S 5 B 6 S 6 B 7 S 7 B 8 S 8 B 9 S 9 B 10 S 10 B 11 S 11 B 12 S 12 B 13 S 13 B 14 S 14 B 15 B 15 B 16 S STROP STROP Pozn.: B Blok středový S Schod POZNÁMKA: První schod je možné zapustit (max. 2 cm) do čisté podlahy. 2

3 Základní rozměření Vytýčení schodiště začíná přesným rozměřením a nákresem v místě budoucího umístění. výška schodiště rozměr = 90 cm šířka středového bloku = 25 cm délka středového bloku = 102, 5 cm rozměr = 90cm šířka schodiště = 205 cm délka schodiště = 192,5 cm 3

4 PRVNÍ PLÁNOVÁNÍ, ZJIŠTĚNÍ POČTU POTŘEBNÝCH DÍLŮ V ZÁVISLOTI NA VÝŠCE Celkovou (konečnou) výšku schodiště 272 cm dosáhnete sestavením 16 ti schodišťových stupňů o výšce 17 cm (16 x 17 = 272). Viz. tabulka č. 1 4

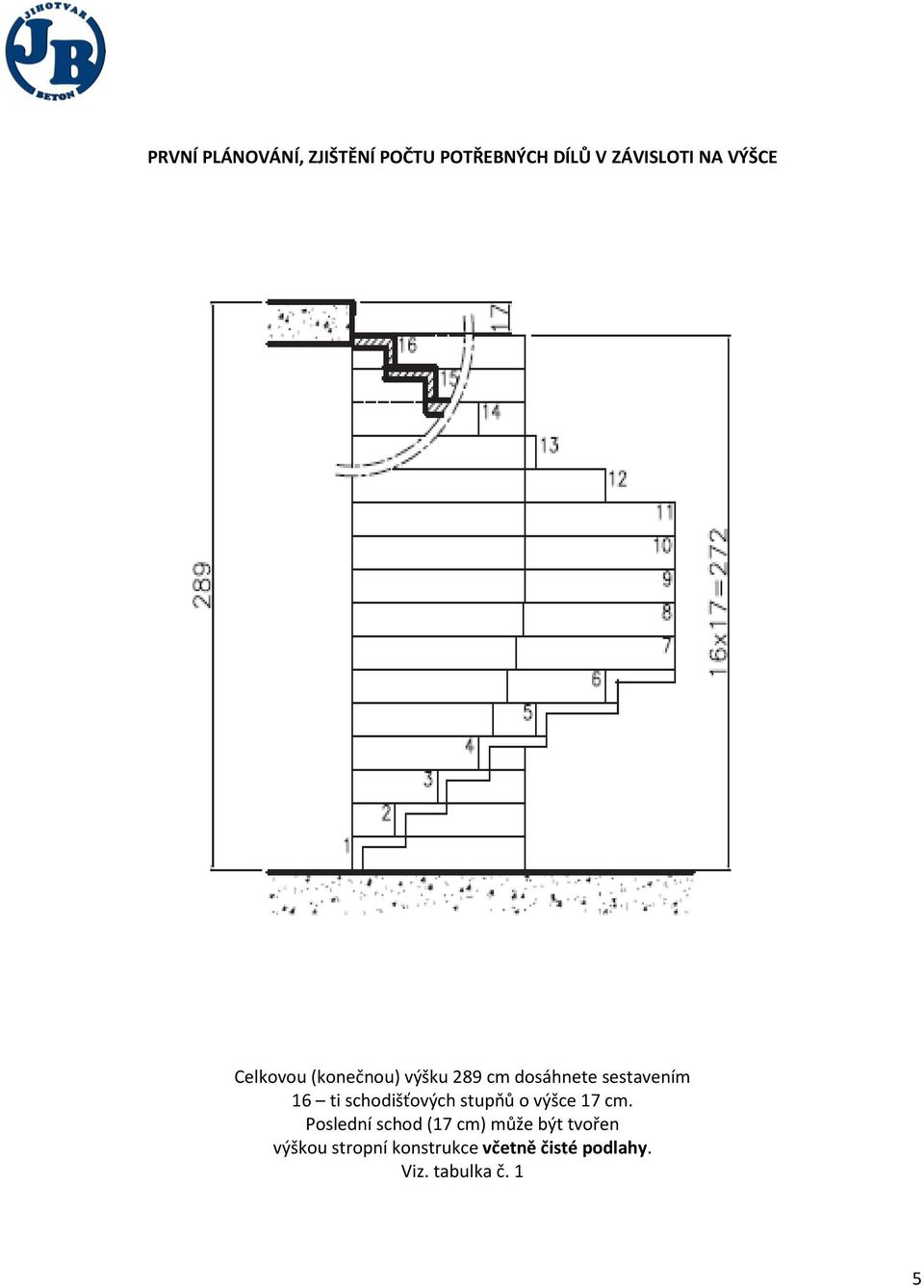

5 PRVNÍ PLÁNOVÁNÍ, ZJIŠTĚNÍ POČTU POTŘEBNÝCH DÍLŮ V ZÁVISLOTI NA VÝŠCE Celkovou (konečnou) výšku 289 cm dosáhnete sestavením 16 ti schodišťových stupňů o výšce 17 cm. Poslední schod (17 cm) může být tvořen výškou stropní konstrukce včetně čisté podlahy. Viz. tabulka č. 1 5

6 PRVNÍ PLÁNOVÁNÍ, ZJIŠTĚNÍ POČTU POTŘEBNÝCH DÍLŮ V ZÁVISLOTI NA VÝŠCE Celkovou (konečnou) výšku 289 cm dosáhnete sestavením 16 ti schodišťových stupňů o výšce 17 cm a přidáním středového bloku č. 0 + schodu č. 0 viz. tabulka č. 1 6

7 PRVNÍ PLÁNOVÁNÍ, ZJIŠTĚNÍ POČTU POTŘEBNÝCH DÍLŮ V ZÁVISLOTI NA VÝŠCE Celkovou (konečnou) výšku 306 cm dosáhnete sestavením 16 ti schodišťových stupňů o výšce 17 cm s volbou středového kmene č. 0 + schodu č. 0. Poslední schod (17 cm) může být tvořen výškou stropní konstrukce včetně čisté podlahy. 7

8 výška od hrubé (základové) desky (275cm) výška schodiště (272cm) Podložky na výškové rozdíly Podložky jsou dostupné v tloušťkách 3, 5, 7 cm. Kladením více podložek na sebe, dorovnáme vzniklé výškové rozdíly (čistá podlaha), nebo můžeme vytvořit prostor, pro položení podlahového topení a umístění elektrických rozvodů. čistá podlaha izolace. základová deska uložení podložky Příklad: použitím 3 cm podložky na 272 cm schodišti vznikne výška 275 cm. Podložky jsou vykrojené, slouží jako šablona pro přesné umístění schodiště a jeho ukotvení pomocí ocelových prutů. Výběr podložek podle tloušťky skladby podlahy středový blok čistá podlaha podložka (y) rezerva pro ocelovou výztuž kotvící středový blok TLOUŠŤKA ČISTÉ PODLAHY TYPY PODLOŽEK 3 3 cm 5 5 cm 6 3 cm + 3 cm 7 7 cm 8 5 cm + 3 cm 9 3 cm + 3 cm + 3 cm 10 5 cm + 5 cm 11 5 cm + 3 cm + 3 cm 12 5 cm + 7 cm 13 5 cm + 5 cm + 3 cm 8

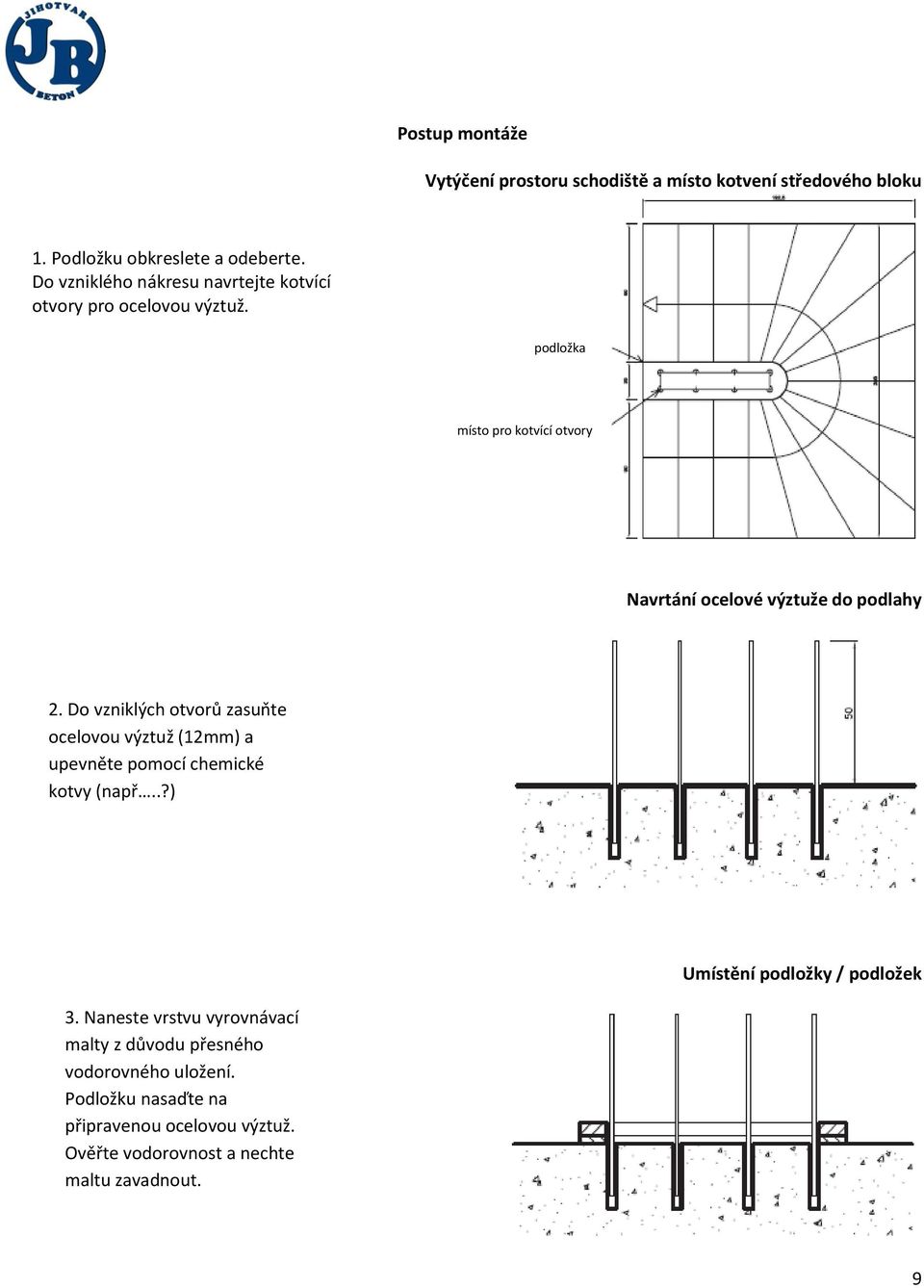

9 Postup montáže Vytýčení prostoru schodiště a místo kotvení středového bloku 1. Podložku obkreslete a odeberte. Do vzniklého nákresu navrtejte kotvící otvory pro ocelovou výztuž. 1. Označení v p podložka místo pro kotvící otvory Navrtání ocelové výztuže do podlahy 2. Do vzniklých otvorů zasuňte ocelovou výztuž (12mm) a upevněte pomocí chemické kotvy (např..?) Umístění podložky / podložek 3. Naneste vrstvu vyrovnávací malty z důvodu přesného vodorovného uložení. Podložku nasaďte na připravenou ocelovou výztuž. Ověřte vodorovnost a nechte maltu zavadnout. 9

10 Princip montáže Každý středový blok a schod jsou v páru označeny stejným číslem. Montáž prvních 8 schodů 4. Při pokládce jednotlivých bloků a schodů použijte na styčných plochách silikon. Po dobu montáže a do doby vytvrdnutí betonu MUSÍ být každý schod vypodporován (podepřen). beton Ruční lití betonu 10

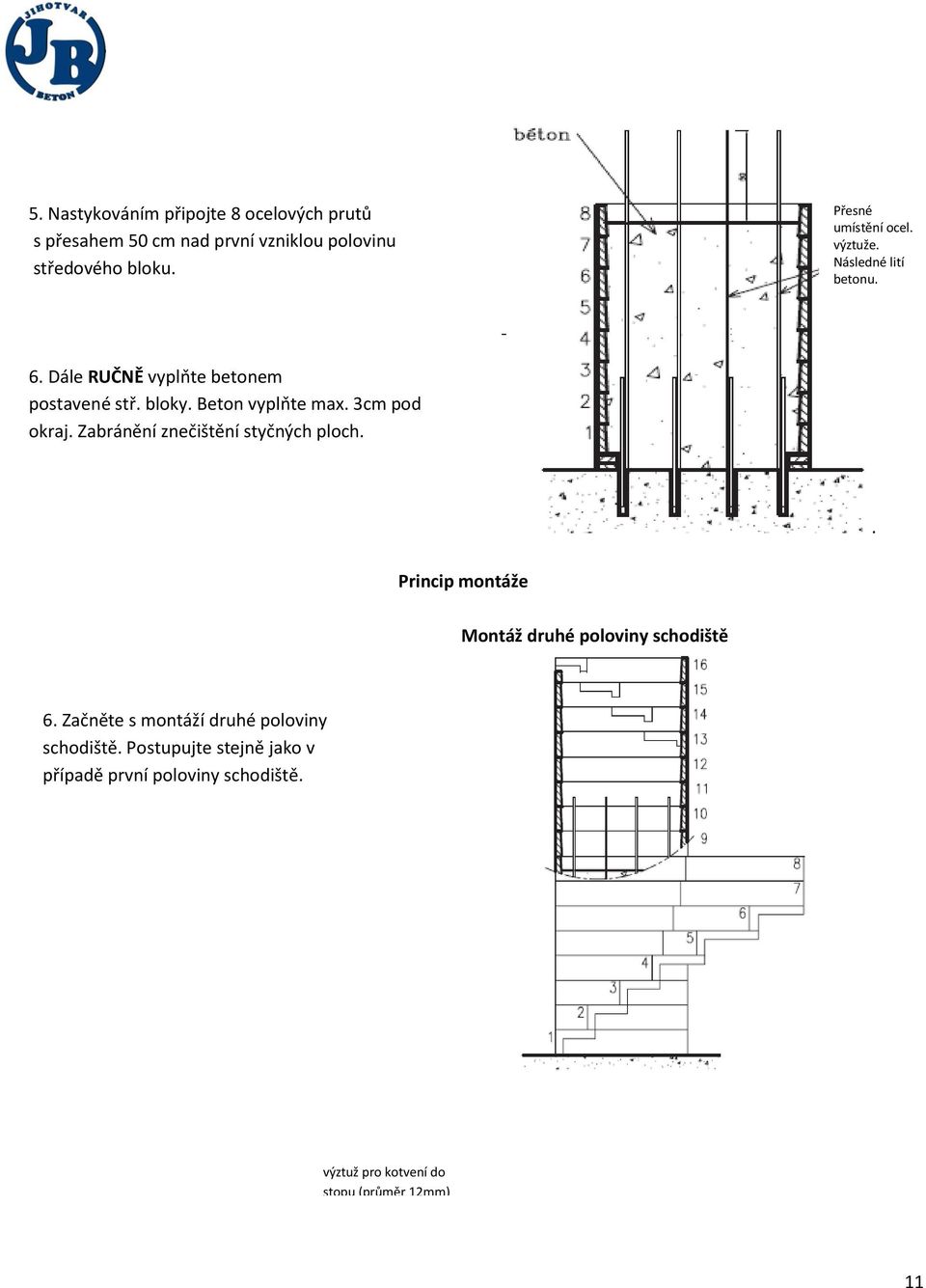

11 5. Nastykováním připojte 8 ocelových prutů s přesahem 50 cm nad první vzniklou polovinu středového bloku. Přesné umístění ocel. výztuže. Následné lití betonu. 6. Dále RUČNĚ vyplňte betonem postavené stř. bloky. Beton vyplňte max. 3cm pod okraj. Zabránění znečištění styčných ploch.. Princip montáže Montáž druhé poloviny schodiště 6. Začněte s montáží druhé poloviny schodiště. Postupujte stejně jako v případě první poloviny schodiště. výztuž pro kotvení do stopu (průměr 12mm) 11

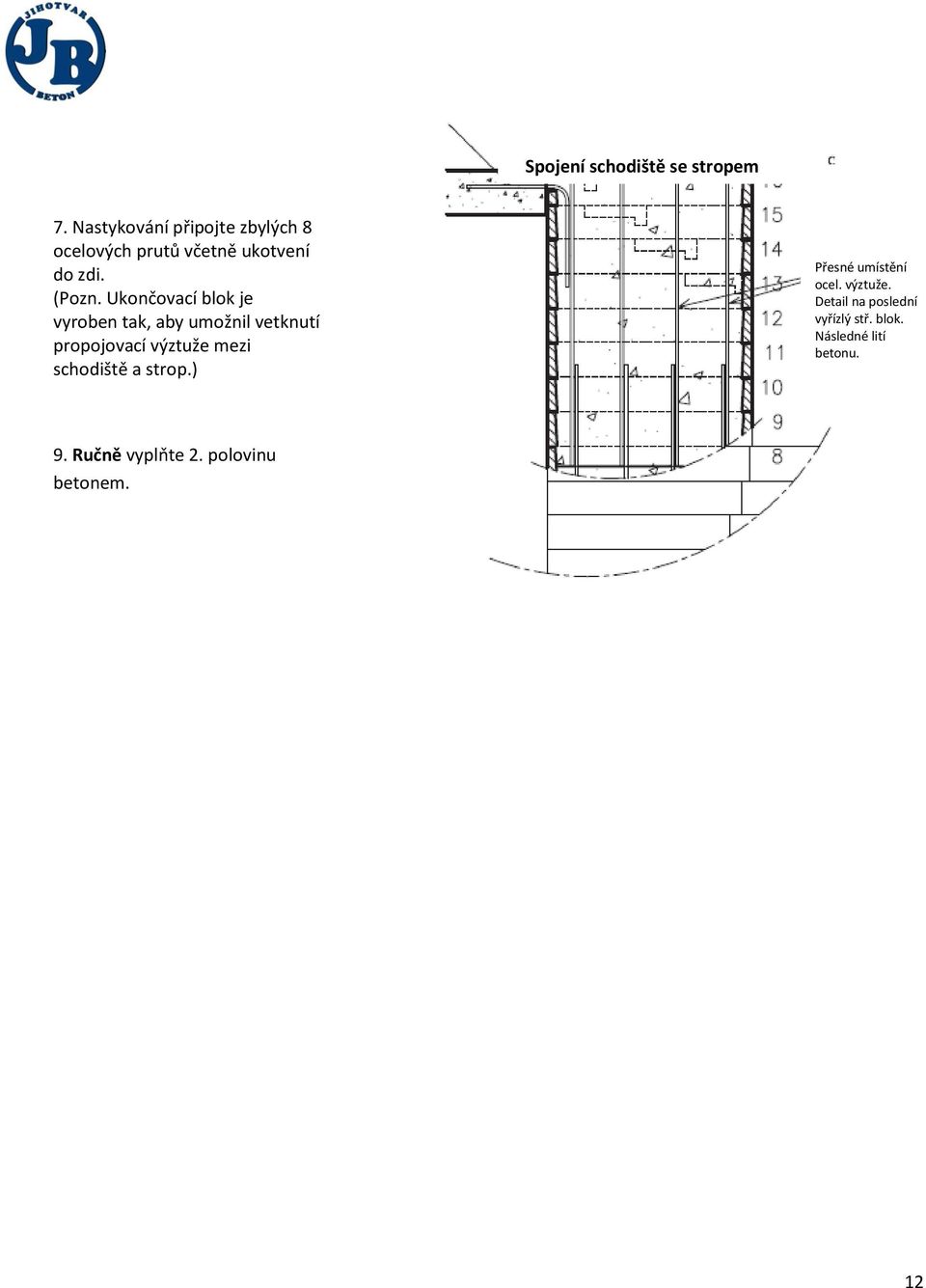

12 Spojení schodiště se stropem 7. Nastykování připojte zbylých 8 ocelových prutů včetně ukotvení do zdi. (Pozn. Ukončovací blok je vyroben tak, aby umožnil vetknutí propojovací výztuže mezi schodiště a strop.) Přesné umístění ocel. výztuže. Detail na poslední vyřízlý stř. blok. Následné lití betonu. 9. Ručně vyplňte 2. polovinu betonem. 12
