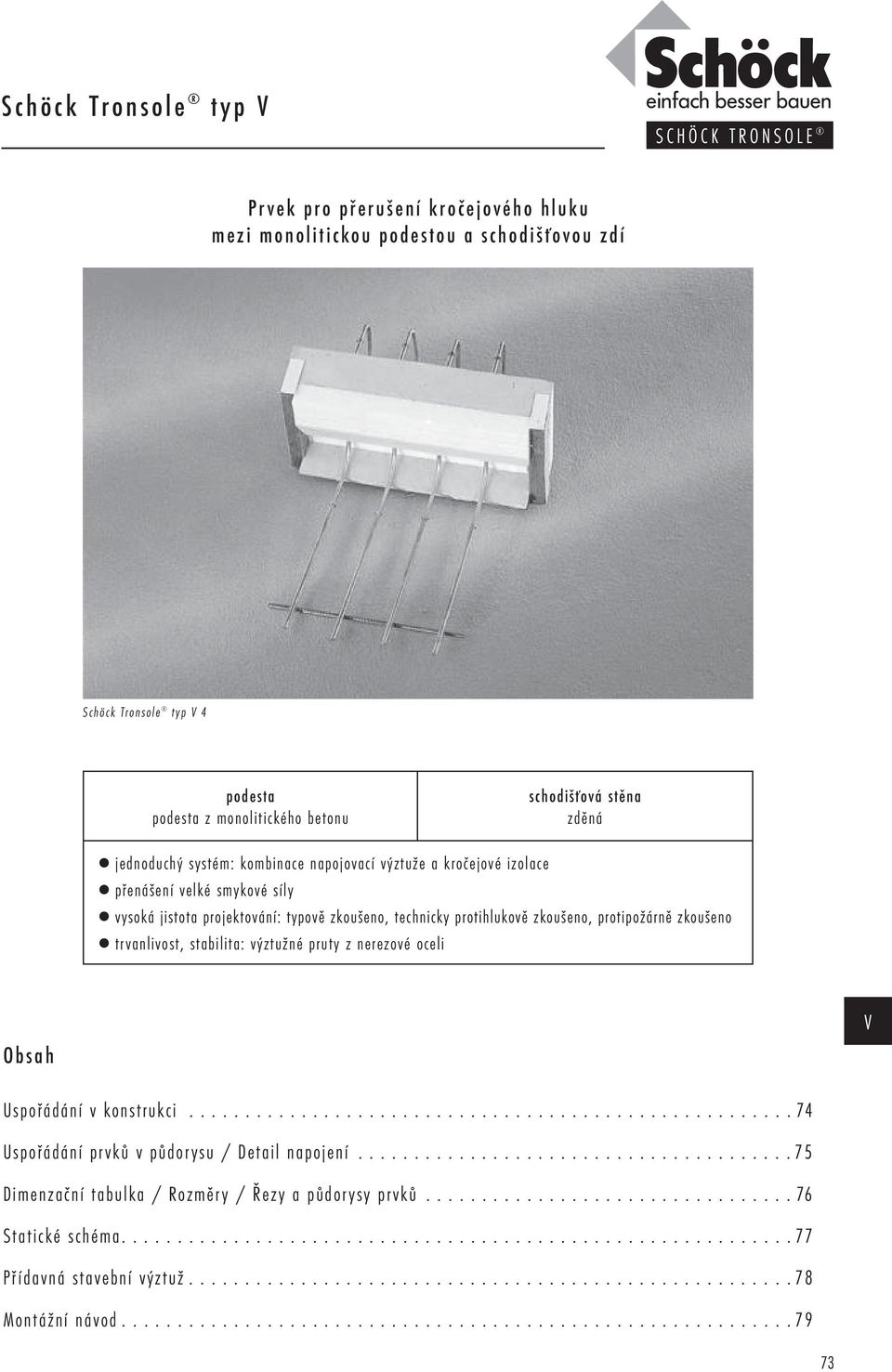

1 Prvek pro přerušení kročejového hluku mezi monolitickou podestou a schodišťovou zdí Schöck Tronsole typ 4 podesta podesta z monolitického betonu schodišťová stěna zděná jednoduchý systém: kombinace napojovací výztuže a kročejové izolace přenášení velké smykové síly vysoká jistota projektování: typově zkoušeno, technicky protihlukově zkoušeno, protipožárně zkoušeno trvanlivost, stabilita: výztužné pruty z nerezové oceli Obsah Uspořádání v konstrukci Uspořádání prvků v půdorysu / Detail napojení Dimenzační tabulka / Rozměry / Řezy a půdorysy prvků Statické schéma Přídavná stavební výztuž Montážní návod

2 Uspořádání v konstrukci nadezdívka jako přítížení okrajové izolační proužky elastická spára potěr (není třeba plovoucí mazaniny) deska Schöck Tronsole typ eliminace akustických mostů díky vhodnému zaříznutí omítky maltové lože třída IIa Řez Schöck Tronsole typ - Zabudování u hlavní podesty 100 Typová zkouška 1) Kročejová neprůzvučnost 2) míra změny kročejové neprůzvučnosti L* w = 17 db C L n,w,r 49 db Protipožární ochrana 3) třída protipožární odolnosti F (viz str. 88) nadezdívka jako přítížení okrajové izolační proužky elastická spára potěr (není třeba plovoucí mazaniny) monolitický beton Schöck Tronsole typ eliminace akustických mostů díky vhodnému zaříznutí omítky Řez Schöck Tronsole typ - Zabudování u mezipodesty 1) zpráva o zkoušce Nr. 29/84, Regierungspräsidium Karlsruhe 2) IBP zpráva o zkoušce GS 52/85, Fraunhofer-Institut für Bauphysik, Stuttgart 3) zpráva o protipožární ochraně Nr. 242/We/Schr, MPA Braunschweig 74

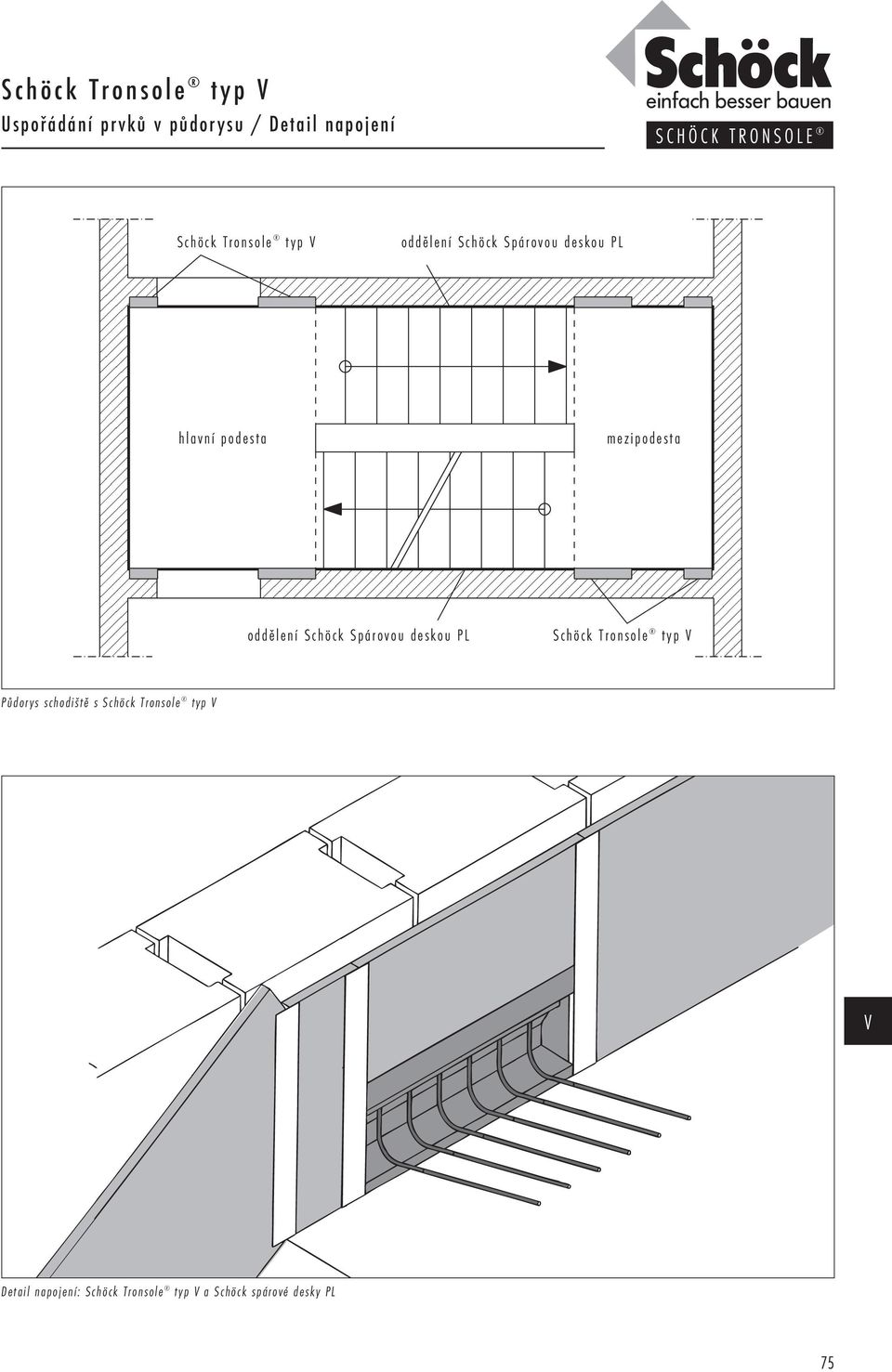

3 Uspořádání prvků v půdorysu / Detail napojení Schöck Tronsole typ oddělení Schöck Spárovou deskou PL oddělení Schöck Spárovou deskou PL Schöck Tronsole typ Půdorys schodiště s Schöck Tronsole typ Detail napojení: Schöck Tronsole typ a Schöck spárové desky PL 75

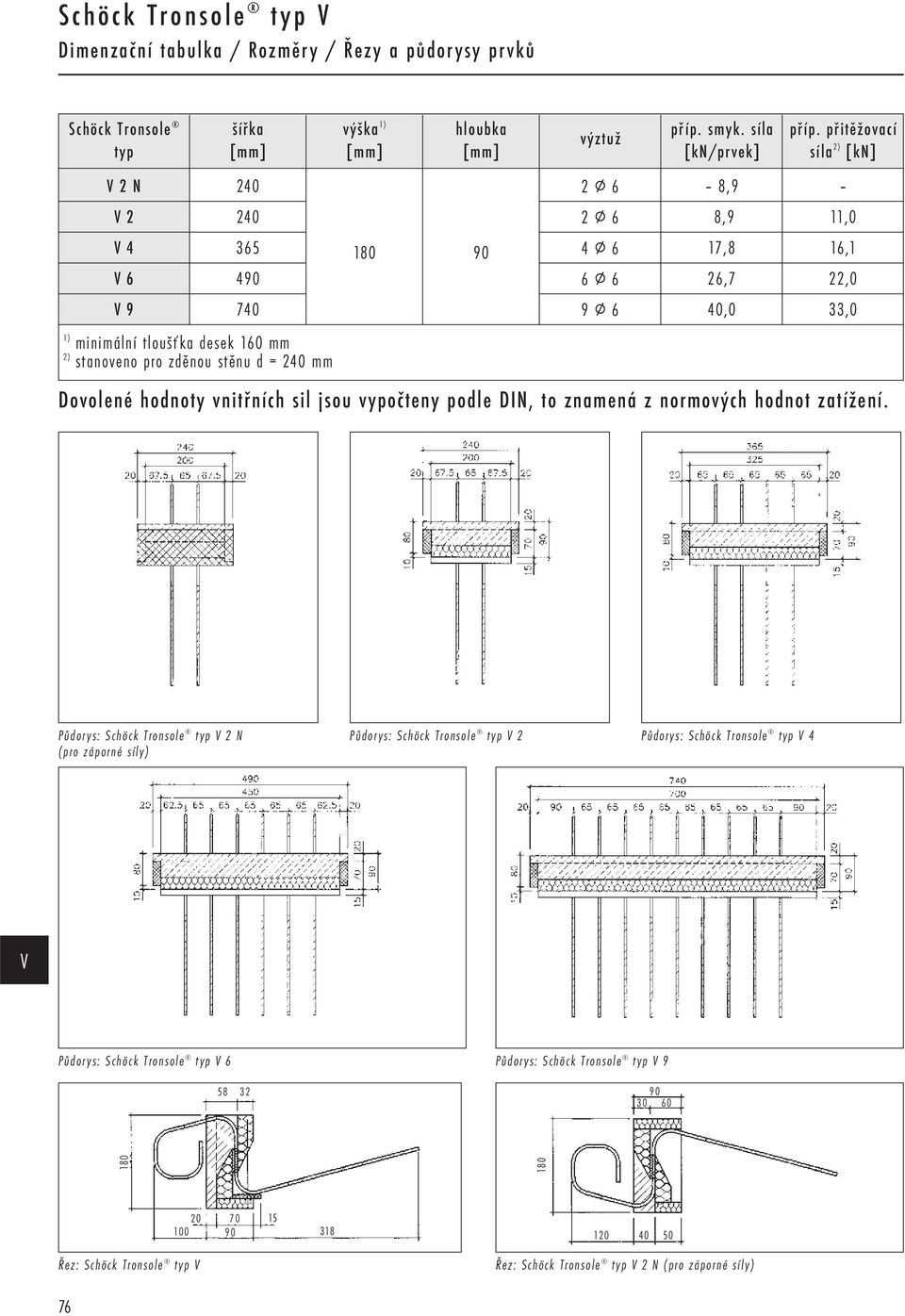

4 Dimenzační tabulka / Rozměry / Řezy a půdorysy prvků Schöck Tronsole typ šířka [mm] výška 1) [mm] hloubka [mm] výztuž příp. smyk. síla [kn/prvek] příp. přitěžovací síla 2) [kn] 2 N P 6 8, P 6 8,9 11, P 6 6 P 6 17,8 26,7 16,1 22, P 6 40,0 33,0 1) minimální tloušťka desek 160 mm 2) stanoveno pro zděnou stěnu d = 240 mm Dovolené hodnoty vnitřních sil jsou vypočteny podle DIN, to znamená z normových hodnot zatížení. Půdorys: Schöck Tronsole typ 2 N (pro záporné síly) Půdorys: Schöck Tronsole typ 2 Půdorys: Schöck Tronsole typ 4 Půdorys: Schöck Tronsole typ 6 Půdorys: Schöck Tronsole typ Řez: Schöck Tronsole typ Řez: Schöck Tronsole typ 2 N (pro záporné síly) 76

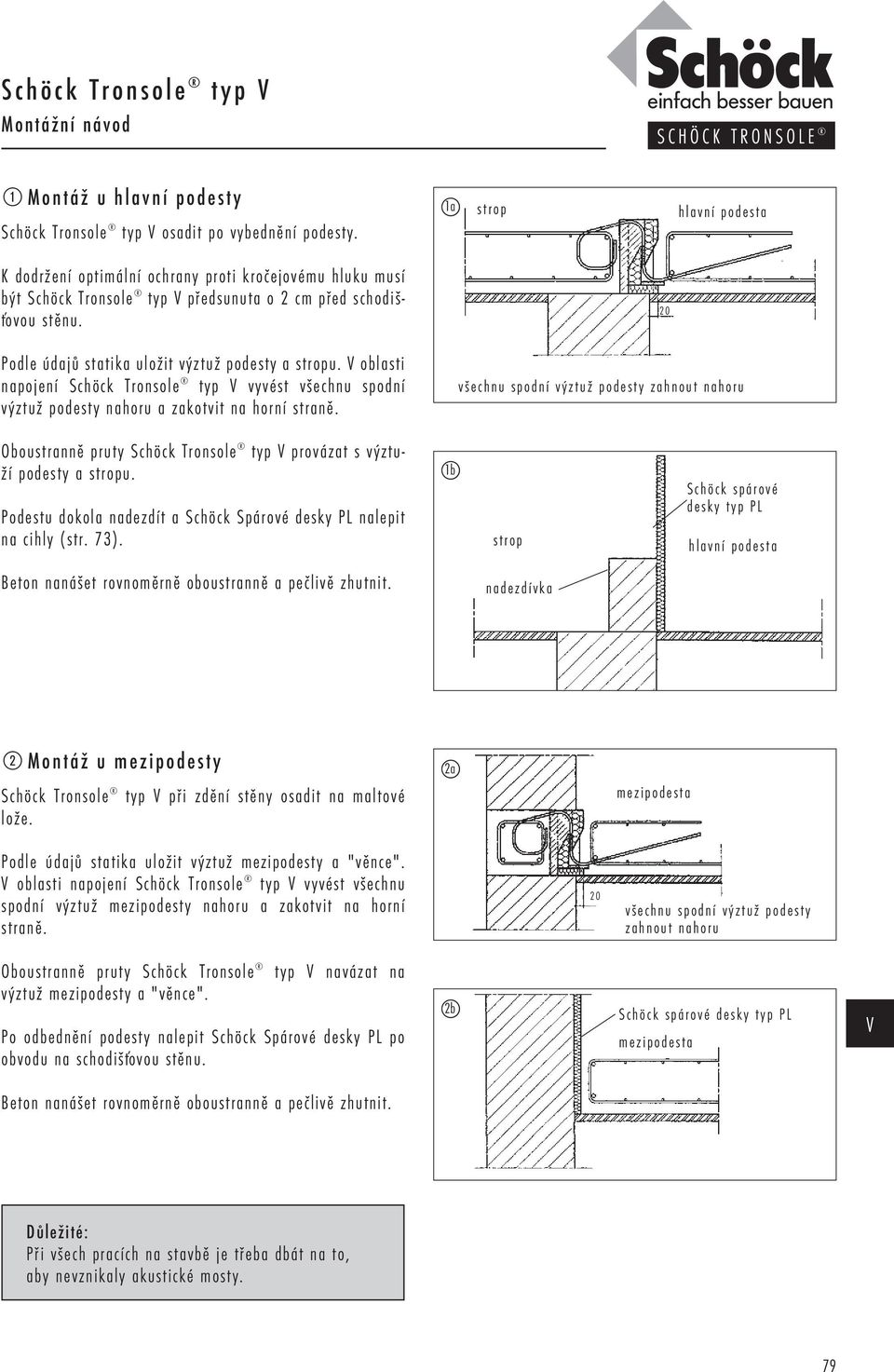

5 Statické schéma Schöck Tronsole typ skrytý průvlak podesta d 18 cm skrytý průvlak A A oddělení Schöck Spárovou deskou PL Půdorys: Schodišťová podesta Schöck Tronsole typ Dbát na síly při možném nadzvednutí Řez A-A: Kloubový přípoj ramene a podesty 77

6 Přídavná stavební výztuž horní síťová výztuž 4 4 P 10 konstrukční 3 třmínek v oblasti Tronsole P 6 à 10 spodní síťová výztuž 3 P 6 à 10 třmínek Hlavní podesta: Schöck Tronsole typ Mezi podesta: Schöck Tronsole typ horní síťová výztuž 4 4 P 10 konstrukční 3 třmínek v oblasti tronzole P 6 à 10 spodní síťová výztuž 3 P 6 à 10 třmínek Hlavní podesta: Schöck Tronsole typ 2 N Mezi podesta: Schöck Tronsole typ 2 N Pokyny oblasti napojení podestové desky s Schöck Tronsole typ je třeba zajistit závěsnou výztuž pro maximální smykovou sílu. Proto je nutno spodní podestovou výztuž vést nahoru k okraji desky a zakotvit. Ostatní volné nepodepřené okraje desky jsou vyztuženy konstrukční výztuží (otevřenými třmínky). 78

7 Montážní návod 1 Montáž u hlavní podesty Schöck Tronsole typ osadit po vybednění podesty. 1ã strop K dodržení optimální ochrany proti kročejovému hluku musí být Schöck Tronsole typ předsunuta o 2 cm před schodišťovou stěnu. Podle údajů statika uložit výztuž podesty a stropu. oblasti napojení Schöck Tronsole typ vyvést všechnu spodní výztuž podesty nahoru a zakotvit na horní straně. všechnu spodní výztuž podesty zahnout nahoru Oboustranně pruty Schöck Tronsole typ provázat s výztuží podesty a stropu. Podestu dokola nadezdít a Schöck Spárové desky PL nalepit na cihly (str. 73). 1b strop Schöck spárové desky typ PL Beton nanášet rovnoměrně oboustranně a pečlivě zhutnit. nadezdívka 2 Montáž u mezipodesty Schöck Tronsole typ při zdění stěny osadit na maltové lože. 2ã Podle údajů statika uložit výztuž mezipodesty a "věnce". oblasti napojení Schöck Tronsole typ vyvést všechnu spodní výztuž mezipodesty nahoru a zakotvit na horní straně. všechnu spodní výztuž podesty zahnout nahoru Oboustranně pruty Schöck Tronsole výztuž mezipodesty a "věnce". typ navázat na Po odbednění podesty nalepit Schöck Spárové desky PL po obvodu na schodišťovou stěnu. 2b Schöck spárové desky typ PL Beton nanášet rovnoměrně oboustranně a pečlivě zhutnit. Důležité: Při všech pracích na stavbě je třeba dbát na to, aby nevznikaly akustické mosty. 79
