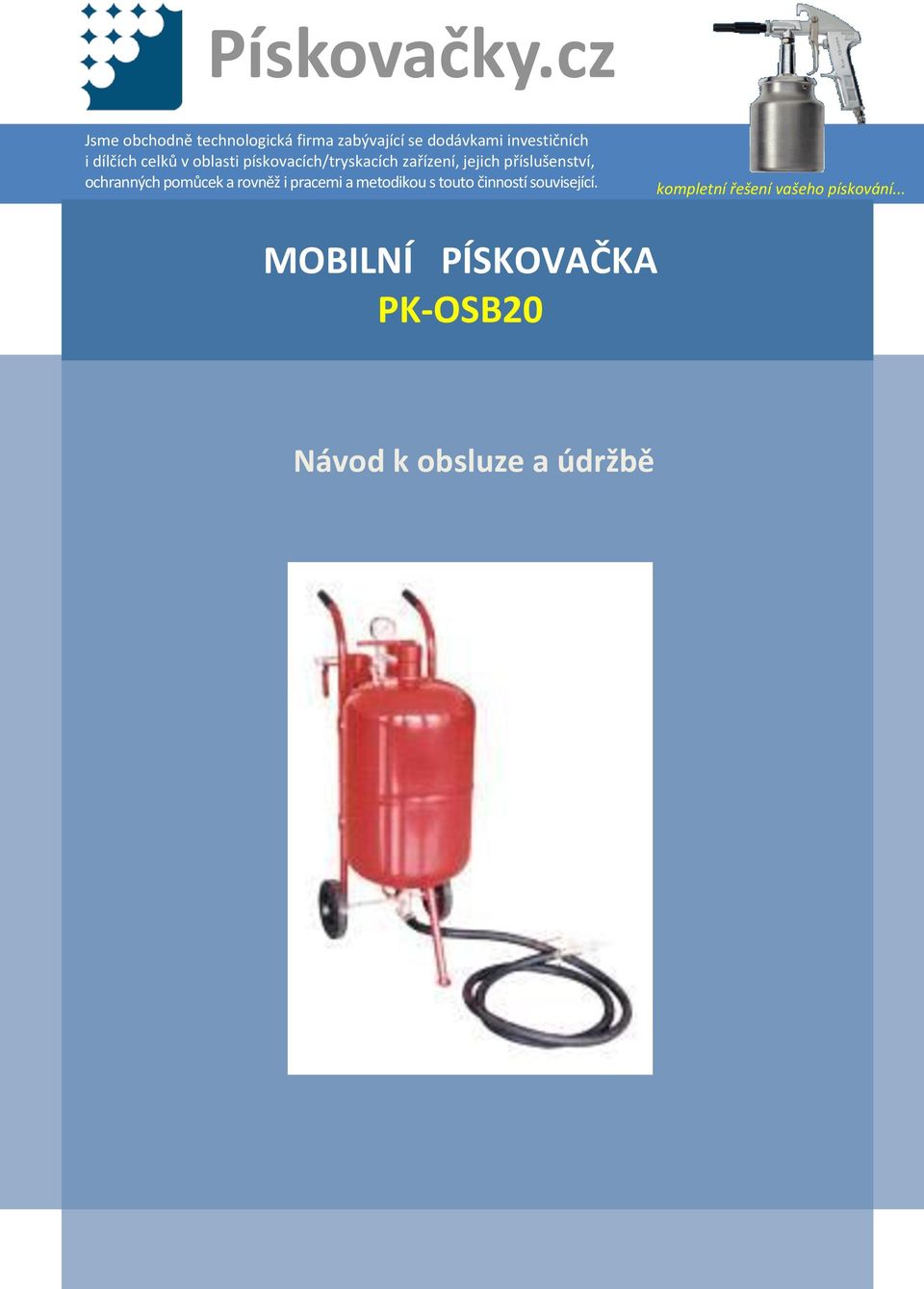

1 Pískovačky.cz Jsme obchodně technologická firma zabývající se dodávkami investičních i dílčích celků v oblasti pískovacích/tryskacích zařízení, jejich příslušenství, ochranných pomůcek a rovněž i pracemi a metodikou s touto činností související. kompletní řešení vašeho pískování... MOBILNÍ PÍSKOVAČKA PK-OSB20 Návod k obsluze a údržbě

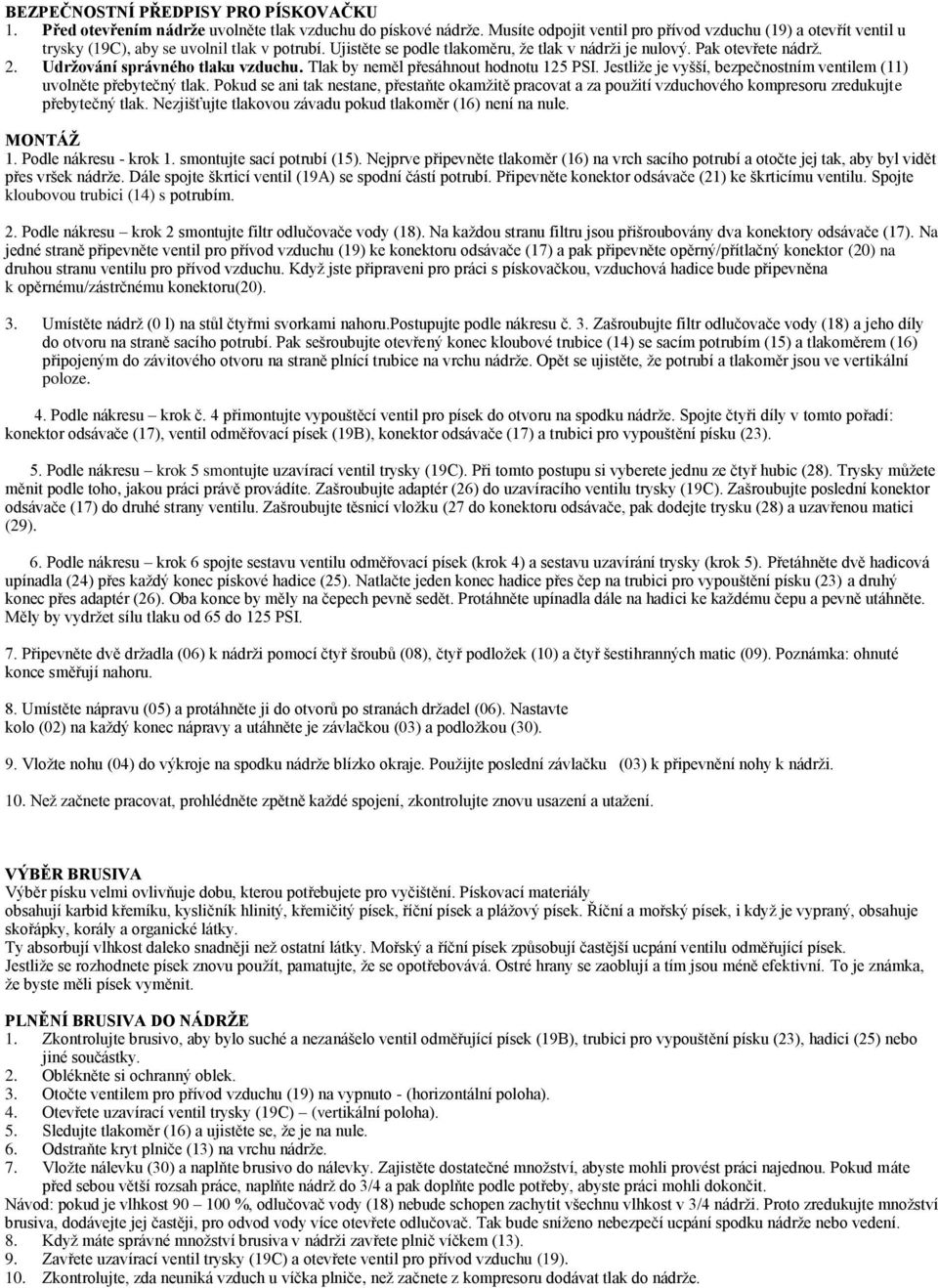

2 BEZPEČNOSTNÍ PŘEDPISY PRO PÍSKOVAČKU 1. Před otevřením nádrže uvolněte tlak vzduchu do pískové nádrţe. Musíte odpojit ventil pro přívod vzduchu (19) a otevřít ventil u trysky (19C), aby se uvolnil tlak v potrubí. Ujistěte se podle tlakoměru, ţe tlak v nádrţi je nulový. Pak otevřete nádrţ. 2. Udržování správného tlaku vzduchu. Tlak by neměl přesáhnout hodnotu 125 PSI. Jestliţe je vyšší, bezpečnostním ventilem (11) uvolněte přebytečný tlak. Pokud se ani tak nestane, přestaňte okamţitě pracovat a za pouţití vzduchového kompresoru zredukujte přebytečný tlak. Nezjišťujte tlakovou závadu pokud tlakoměr (16) není na nule. MONTÁŽ 1. Podle nákresu - krok 1. smontujte sací potrubí (15). Nejprve připevněte tlakoměr (16) na vrch sacího potrubí a otočte jej tak, aby byl vidět přes vršek nádrţe. Dále spojte škrticí ventil (19A) se spodní částí potrubí. Připevněte konektor odsávače (21) ke škrticímu ventilu. Spojte kloubovou trubici (14) s potrubím. 2. Podle nákresu krok 2 smontujte filtr odlučovače vody (18). Na kaţdou stranu filtru jsou přišroubovány dva konektory odsávače (17). Na jedné straně připevněte ventil pro přívod vzduchu (19) ke konektoru odsávače (17) a pak připevněte opěrný/přítlačný konektor (20) na druhou stranu ventilu pro přívod vzduchu. Kdyţ jste připraveni pro práci s pískovačkou, vzduchová hadice bude připevněna k opěrnému/zástrčnému konektoru(20). 3. Umístěte nádrţ (0 l) na stůl čtyřmi svorkami nahoru.postupujte podle nákresu č. 3. Zašroubujte filtr odlučovače vody (18) a jeho díly do otvoru na straně sacího potrubí. Pak sešroubujte otevřený konec kloubové trubice (14) se sacím potrubím (15) a tlakoměrem (16) připojeným do závitového otvoru na straně plnící trubice na vrchu nádrţe. Opět se ujistěte, ţe potrubí a tlakoměr jsou ve vertikální poloze. 4. Podle nákresu krok č. 4 přimontujte vypouštěcí ventil pro písek do otvoru na spodku nádrţe. Spojte čtyři díly v tomto pořadí: konektor odsávače (17), ventil odměřovací písek (19B), konektor odsávače (17) a trubici pro vypouštění písku (23). 5. Podle nákresu krok 5 smontujte uzavírací ventil trysky (19C). Při tomto postupu si vyberete jednu ze čtyř hubic (28). Trysky můţete měnit podle toho, jakou práci právě provádíte. Zašroubujte adaptér (26) do uzavíracího ventilu trysky (19C). Zašroubujte poslední konektor odsávače (17) do druhé strany ventilu. Zašroubujte těsnicí vloţku (27 do konektoru odsávače, pak dodejte trysku (28) a uzavřenou matici (29). 6. Podle nákresu krok 6 spojte sestavu ventilu odměřovací písek (krok 4) a sestavu uzavírání trysky (krok 5). Přetáhněte dvě hadicová upínadla (24) přes kaţdý konec pískové hadice (25). Natlačte jeden konec hadice přes čep na trubici pro vypouštění písku (23) a druhý konec přes adaptér (26). Oba konce by měly na čepech pevně sedět. Protáhněte upínadla dále na hadici ke kaţdému čepu a pevně utáhněte. Měly by vydrţet sílu tlaku od 65 do 125 PSI. 7. Připevněte dvě drţadla (06) k nádrţi pomocí čtyř šroubů (08), čtyř podloţek (10) a čtyř šestihranných matic (09). Poznámka: ohnuté konce směřují nahoru. 8. Umístěte nápravu (05) a protáhněte ji do otvorů po stranách drţadel (06). Nastavte kolo (02) na kaţdý konec nápravy a utáhněte je závlačkou (03) a podloţkou (30). 9. Vloţte nohu (04) do výkroje na spodku nádrţe blízko okraje. Pouţijte poslední závlačku (03) k připevnění nohy k nádrţi. 10. Neţ začnete pracovat, prohlédněte zpětně kaţdé spojení, zkontrolujte znovu usazení a utaţení. VÝBĚR BRUSIVA Výběr písku velmi ovlivňuje dobu, kterou potřebujete pro vyčištění. Pískovací materiály obsahují karbid křemíku, kysličník hlinitý, křemičitý písek, říční písek a pláţový písek. Říční a mořský písek, i kdyţ je vypraný, obsahuje skořápky, korály a organické látky. Ty absorbují vlhkost daleko snadněji neţ ostatní látky. Mořský a říční písek způsobují častější ucpání ventilu odměřující písek. Jestliţe se rozhodnete písek znovu pouţít, pamatujte, ţe se opotřebovává. Ostré hrany se zaoblují a tím jsou méně efektivní. To je známka, ţe byste měli písek vyměnit. PLNĚNÍ BRUSIVA DO NÁDRŽE 1. Zkontrolujte brusivo, aby bylo suché a nezanášelo ventil odměřující písek (19B), trubici pro vypouštění písku (23), hadici (25) nebo jiné součástky. 2. Oblékněte si ochranný oblek. 3. Otočte ventilem pro přívod vzduchu (19) na vypnuto - (horizontální poloha). 4. Otevřete uzavírací ventil trysky (19C) (vertikální poloha). 5. Sledujte tlakoměr (16) a ujistěte se, ţe je na nule. 6. Odstraňte kryt plniče (13) na vrchu nádrţe. 7. Vloţte nálevku (30) a naplňte brusivo do nálevky. Zajistěte dostatečné mnoţství, abyste mohli provést práci najednou. Pokud máte před sebou větší rozsah práce, naplňte nádrţ do 3/4 a pak doplňte podle potřeby, abyste práci mohli dokončit. Návod: pokud je vlhkost %, odlučovač vody (18) nebude schopen zachytit všechnu vlhkost v 3/4 nádrţi. Proto zredukujte mnoţství brusiva, dodávejte jej častěji, pro odvod vody více otevřete odlučovač. Tak bude sníţeno nebezpečí ucpání spodku nádrţe nebo vedení. 8. Kdyţ máte správné mnoţství brusiva v nádrţi zavřete plnič víčkem (13). 9. Zavřete uzavírací ventil trysky (19C) a otevřete ventil pro přívod vzduchu (19). 10. Zkontrolujte, zda neuniká vzduch u víčka plniče, neţ začnete z kompresoru dodávat tlak do nádrţe.

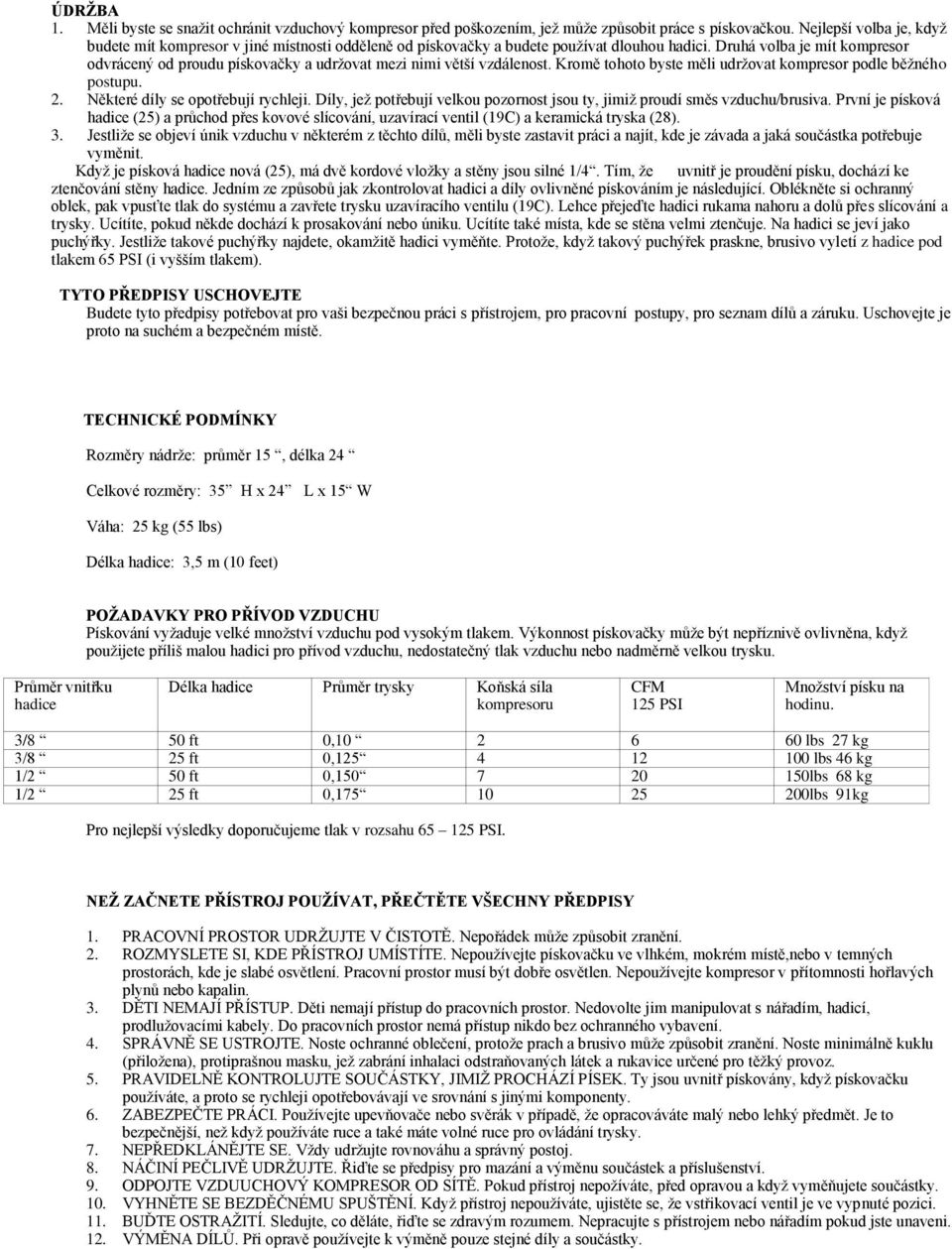

3 ÚDRŽBA 1. Měli byste se snaţit ochránit vzduchový kompresor před poškozením, jeţ můţe způsobit práce s pískovačkou. Nejlepší volba je, kdyţ budete mít kompresor v jiné místnosti odděleně od pískovačky a budete pouţívat dlouhou hadici. Druhá volba je mít kompresor odvrácený od proudu pískovačky a udrţovat mezi nimi větší vzdálenost. Kromě tohoto byste měli udrţovat kompresor podle běţného postupu. 2. Některé díly se opotřebují rychleji. Díly, jeţ potřebují velkou pozornost jsou ty, jimiţ proudí směs vzduchu/brusiva. První je písková hadice (25) a průchod přes kovové slícování, uzavírací ventil (19C) a keramická tryska (28). 3. Jestliţe se objeví únik vzduchu v některém z těchto dílů, měli byste zastavit práci a najít, kde je závada a jaká součástka potřebuje vyměnit. Kdyţ je písková hadice nová (25), má dvě kordové vloţky a stěny jsou silné 1/4. Tím, ţe uvnitř je proudění písku, dochází ke ztenčování stěny hadice. Jedním ze způsobů jak zkontrolovat hadici a díly ovlivněné pískováním je následující. Oblékněte si ochranný oblek, pak vpusťte tlak do systému a zavřete trysku uzavíracího ventilu (19C). Lehce přejeďte hadici rukama nahoru a dolů přes slícování a trysky. Ucítíte, pokud někde dochází k prosakování nebo úniku. Ucítíte také místa, kde se stěna velmi ztenčuje. Na hadici se jeví jako puchýřky. Jestliţe takové puchýřky najdete, okamţitě hadici vyměňte. Protoţe, kdyţ takový puchýřek praskne, brusivo vyletí z hadice pod tlakem 65 PSI (i vyšším tlakem). TYTO PŘEDPISY USCHOVEJTE Budete tyto předpisy potřebovat pro vaši bezpečnou práci s přístrojem, pro pracovní postupy, pro seznam dílů a záruku. Uschovejte je proto na suchém a bezpečném místě. TECHNICKÉ PODMÍNKY Rozměry nádrţe: průměr 15, délka 24 Celkové rozměry: 35 H x 24 L x 15 W Váha: 25 kg (55 lbs) Délka hadice: 3,5 m (10 feet) POŽADAVKY PRO PŘÍVOD VZDUCHU Pískování vyţaduje velké mnoţství vzduchu pod vysokým tlakem. Výkonnost pískovačky můţe být nepříznivě ovlivněna, kdyţ pouţijete příliš malou hadici pro přívod vzduchu, nedostatečný tlak vzduchu nebo nadměrně velkou trysku. Průměr vnitřku hadice Délka hadice Průměr trysky Koňská síla kompresoru CFM 125 PSI Mnoţství písku na hodinu. 3/8 50 ft 0, lbs 27 kg 3/8 25 ft 0, lbs 46 kg 1/2 50 ft 0, lbs 68 kg 1/2 25 ft 0, lbs 91kg Pro nejlepší výsledky doporučujeme tlak v rozsahu PSI. NEŽ ZAČNETE PŘÍSTROJ POUŽÍVAT, PŘEČTĚTE VŠECHNY PŘEDPISY 1. PRACOVNÍ PROSTOR UDRŢUJTE V ČISTOTĚ. Nepořádek můţe způsobit zranění. 2. ROZMYSLETE SI, KDE PŘÍSTROJ UMÍSTÍTE. Nepouţívejte pískovačku ve vlhkém, mokrém místě,nebo v temných prostorách, kde je slabé osvětlení. Pracovní prostor musí být dobře osvětlen. Nepouţívejte kompresor v přítomnosti hořlavých plynů nebo kapalin. 3. DĚTI NEMAJÍ PŘÍSTUP. Děti nemají přístup do pracovních prostor. Nedovolte jim manipulovat s nářadím, hadicí, prodluţovacími kabely. Do pracovních prostor nemá přístup nikdo bez ochranného vybavení. 4. SPRÁVNĚ SE USTROJTE. Noste ochranné oblečení, protoţe prach a brusivo můţe způsobit zranění. Noste minimálně kuklu (přiloţena), protiprašnou masku, jeţ zabrání inhalaci odstraňovaných látek a rukavice určené pro těţký provoz. 5. PRAVIDELNĚ KONTROLUJTE SOUČÁSTKY, JIMIŢ PROCHÁZÍ PÍSEK. Ty jsou uvnitř pískovány, kdyţ pískovačku pouţíváte, a proto se rychleji opotřebovávají ve srovnání s jinými komponenty. 6. ZABEZPEČTE PRÁCI. Pouţívejte upevňovače nebo svěrák v případě, ţe opracováváte malý nebo lehký předmět. Je to bezpečnější, neţ kdyţ pouţíváte ruce a také máte volné ruce pro ovládání trysky. 7. NEPŘEDKLÁNĚJTE SE. Vţdy udrţujte rovnováhu a správný postoj. 8. NÁČINÍ PEČLIVĚ UDRŢUJTE. Řiďte se předpisy pro mazání a výměnu součástek a příslušenství. 9. ODPOJTE VZDUUCHOVÝ KOMPRESOR OD SÍTĚ. Pokud přístroj nepoţíváte, před opravou a kdyţ vyměňujete součástky. 10. VYHNĚTE SE BEZDĚČNÉMU SPUŠTĚNÍ. Kdyţ přístroj nepouţíváte, ujistěte se, ţe vstřikovací ventil je ve vypnuté pozici. 11. BUĎTE OSTRAŢITÍ. Sledujte, co děláte, řiďte se zdravým rozumem. Nepracujte s přístrojem nebo nářadím pokud jste unaveni. 12. VÝMĚNA DÍLŮ. Při opravě pouţívejte k výměně pouze stejné díly a součástky.

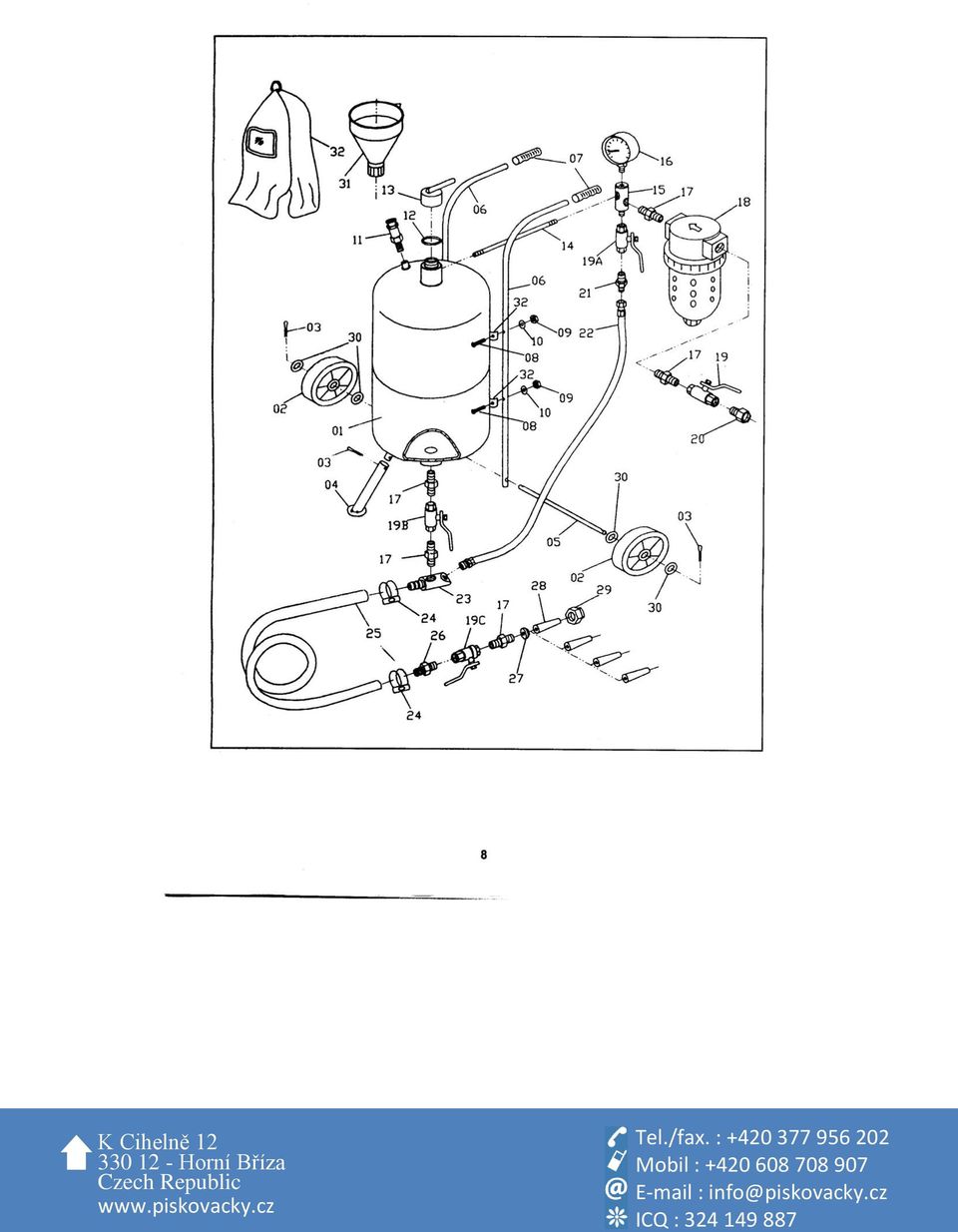

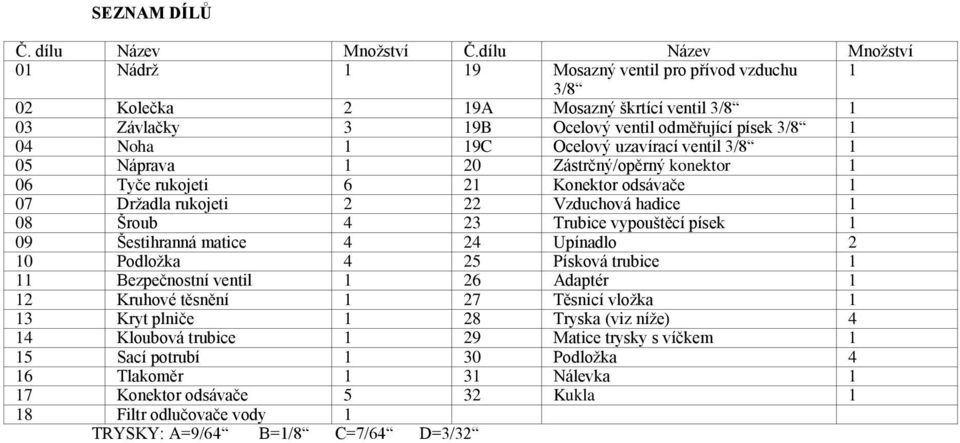

4 SEZNAM DÍLŮ Č. dílu Název Mnoţství Č.dílu Název Mnoţství 01 Nádrţ 1 19 Mosazný ventil pro přívod vzduchu 1 3/8 02 Kolečka 2 19A Mosazný škrtící ventil 3/ Závlačky 3 19B Ocelový ventil odměřující písek 3/ Noha 1 19C Ocelový uzavírací ventil 3/ Náprava 1 20 Zástrčný/opěrný konektor 1 06 Tyče rukojeti 6 21 Konektor odsávače 1 07 Drţadla rukojeti 2 22 Vzduchová hadice 1 08 Šroub 4 23 Trubice vypouštěcí písek 1 09 Šestihranná matice 4 24 Upínadlo 2 10 Podloţka 4 25 Písková trubice 1 11 Bezpečnostní ventil 1 26 Adaptér 1 12 Kruhové těsnění 1 27 Těsnicí vloţka 1 13 Kryt plniče 1 28 Tryska (viz níţe) 4 14 Kloubová trubice 1 29 Matice trysky s víčkem 1 15 Sací potrubí 1 30 Podloţka 4 16 Tlakoměr 1 31 Nálevka 1 17 Konektor odsávače 5 32 Kukla 1 18 Filtr odlučovače vody 1 TRYSKY: A=9/64 B=1/8 C=7/64 D=3/32
