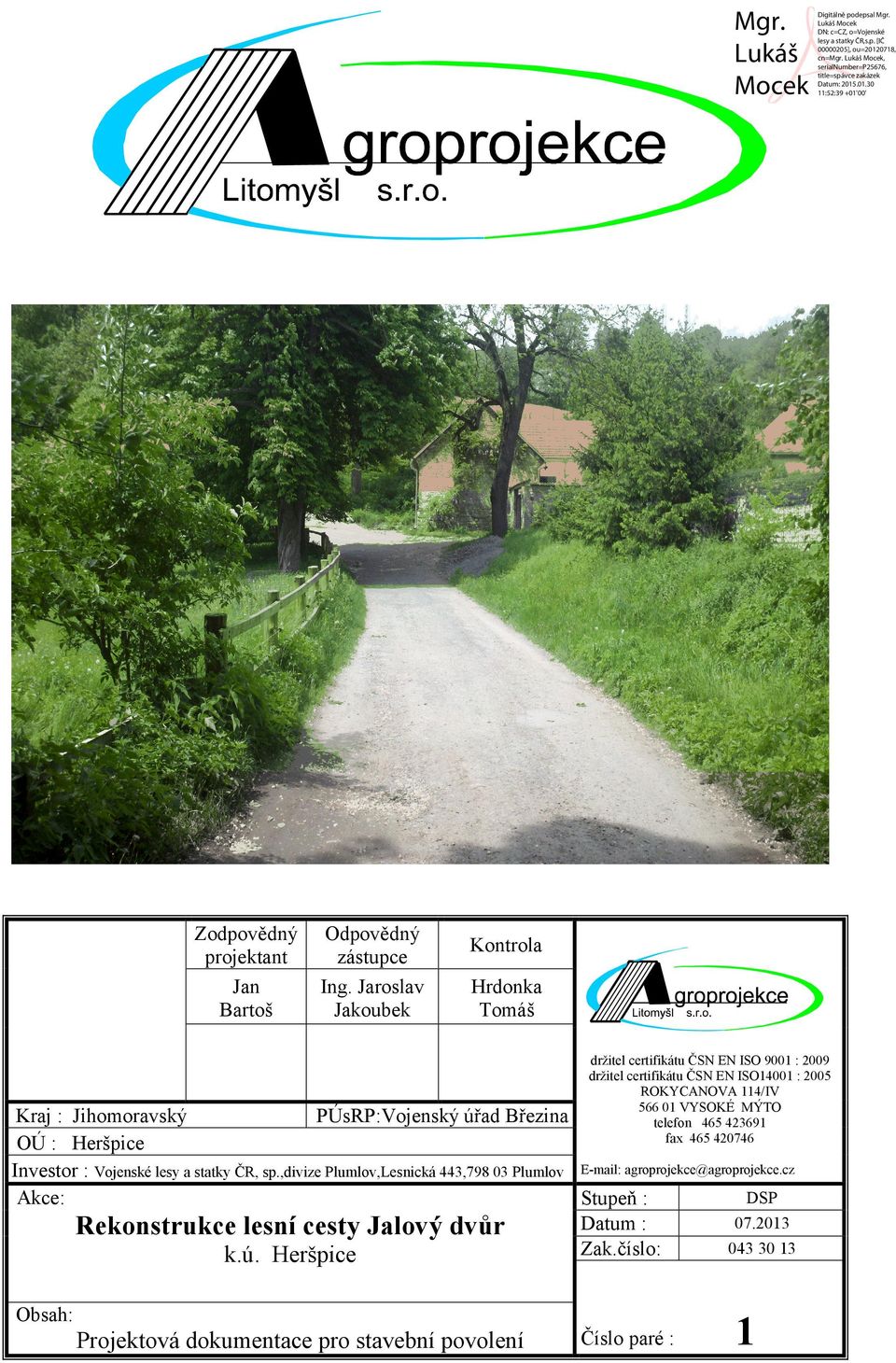

2 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 Rekonstrukce lesní cesty Jalový dvůr k.ú. Heršpice Dokumentace pro stavební povolení Zakázkové číslo: /13 OBSAH : A. Průvodní zpráva B. Souhrnná technická zpráva C. Situace stavby D. Dokladová část E. Zásady organizace výstavby F. Dokumentace stavebních objektů G. Inženýrsko-geologický průzkum neobsahuje H. Nákladová část I. Fotopříloha Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

3 . Vypracoval Bc. Jakub Vodseďálek, DiS. Zodpovědný projektant Jan Bartoš Odpovědný zástupce Ing. Jaroslav Jakoubek Kontrola Tomáš Hrdonka držitel certifikátu ČSN EN ISO 9001 : 2009 držitel certifikátu ČSN EN ISO : 2005 Kraj : Jihomoravský PÚsRP : Vojenský úřad Březina OÚ : Heršpice Investor : Vojenské lesy a statky ČR, sp.,divize Plumlov,Lesnická 443, Plumlov Akce : Stupeň : DSP Rekonstrukce lesní cesty Jalový dvůr Datum : k.ú. Heršpice Zak.číslo : /13 Měřítko : Obsah : Průvodní zpráva Příloha : A. ROKYCANOVA 114/IV VYSOKÉ MÝTO telefon fax agroprojekce@agroprojekce.cz

4 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 OBSAH : A. PRŮVODNÍ ZPRÁVA B. SOUHRNNÁ TECHNICKÁ ZPRÁVA C. SITUACE C. 1. Vodohospodářská mapa M 1 : C. 2. Přehledná situace M 1 : C. 3. Katastrální mapa M 1 : 500 C. 4. Podrobná situace stavby M 1 : 500 D. DOKLADOVÁ ČÁST E. ZÁSADY ORGANIZACE VÝSTAVBY F. DOKUMENTACE STAVEBNÍCH OBJEKTŮ F. 1. Technická zpráva F. 2. Výkresová část F.2.1. Podélný profil M 1 : 500/100 F.2.2. Příčné řezy M 1 : 500/100 F.2.3. Propustek DN 600 km 0,695 F.2.4. Propustek DN 600 km 1,079 F.2.5. Římsa G. INŽENÝRSKO - GEOLOGICKÝ PRŮZKUM - neobsahuje H. NÁKLADOVÁ ČÁST I. FOTOPŘÍLOHA Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

5 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 A. PRŮVODNÍ ZPRÁVA A. 1. Identifikační údaje A. 2. Základní údaje + dosavadní využití A. 3. Přehled výchozích podkladů A. 4. Informace o splnění požadavků dotčených orgánů A. 5. Informace o dodržení obecných požadavků na výstavbu A. 6. Údaje o splnění podmínek územního rozhodnutí A. 7. Věcné a časové vazby stavby A. 8. Předpokládaná lhůta výstavby A. 9. Provozovatel stavby A. 10. Údaje o postupném předávání stavby do užívání A. 11. Náklady stavby Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

6 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 A. 1. Identifikační údaje stavby Název stavby : Rekonstrukce lesní cesty Jalový dvůr Investor: : Vojenské lesy a statky ČR, s.p., divize Plumlov, Lesnická 443, Plumlov Místo stavby : Ždánický les, Heršpice lokalita Jalový dvůr Katastrální území : Heršpice Kraj : Jihomoravský Projektant : Agroprojekce Litomyšl, s. r. o., Rokycanova 114/IV, Vysoké Mýto IČO autorizovaný projektant : Ing. Jaroslav Jakoubek Autorizovaný inženýr pro vodohospodářské stavby ČKAIT kontrola: Tomáš Hrdonka Autorizovaný technik pro dopravní stavby ČKAIT Zhotovitel stavby : bude upřesněn výběrovým řízením Předpokládaná realizace : 2. pol. roku pol. roku 2014 (Počátek výstavby výše jmenované akce bude ovlivněn vydáním stavebního povolení, průběhem výběrového řízení, finančními možnostmi investora apod.) Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

7 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 A. 2. Základní údaje Zájmový prostor je tvoří stávající lesní cesta Jalový dvůr. Rekonstrukce cesty je navržena od km 0,000, kde navazuje na komunikaci v lokalitě s místním názvem Jalový dvůr a v km 3,762 na komunikaci první třídy č. 54 Slavkov u Brna - Kyjov. Příjezd na staveniště je po stávající zpevněné komunikaci do lokality s výše uvedeným místním názvem. Základní údaje: délka cesty 3762m kryt komunikace vibrovaný štěrk + 2x nástřik příčný sklon 3% návrhová rychlost 30km/h. Údaje o dosavadním využití území a zastavěnosti Jedná se o rekonstrukci stávající lesní cesty včetně opevnění sjezdů a rekonstrukci odvodnění lesní cesty. V současné době je lokalita využívána k příjezdu na lesní pozemky. Údaje o majetkoprávních vztazích Seznam parcel dotčených stavbou: Katastrální území: Heršpice Parcel Druh LV č. Vlastník Adresa ní číslo pozemku 1469 Lesní 4 Vojenské lesy a statky Pod Juliskou 1621/5, Praha, Dejvice, pozemek ČR, s.p Lesní 4 Vojenské lesy a statky Pod Juliskou 1621/5, Praha, Dejvice, pozemek ČR, s.p Lesní 4 Vojenské lesy a statky Pod Juliskou 1621/5, Praha, Dejvice, pozemek ČR, s.p Lesní 4 Vojenské lesy a statky Pod Juliskou 1621/5, Praha, Dejvice, pozemek ČR, s.p Lesní 4 Vojenské lesy a statky Pod Juliskou 1621/5, Praha, Dejvice, pozemek ČR, s.p. 1458/1 Lesní 4 Vojenské lesy a statky Pod Juliskou 1621/5, Praha, Dejvice, pozemek ČR, s.p Lesní 4 Vojenské lesy a statky Pod Juliskou 1621/5, Praha, Dejvice, pozemek ČR, s.p Lesní pozemek 4 Vojenské lesy a statky ČR, s.p. Pod Juliskou 1621/5, Praha, Dejvice, Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

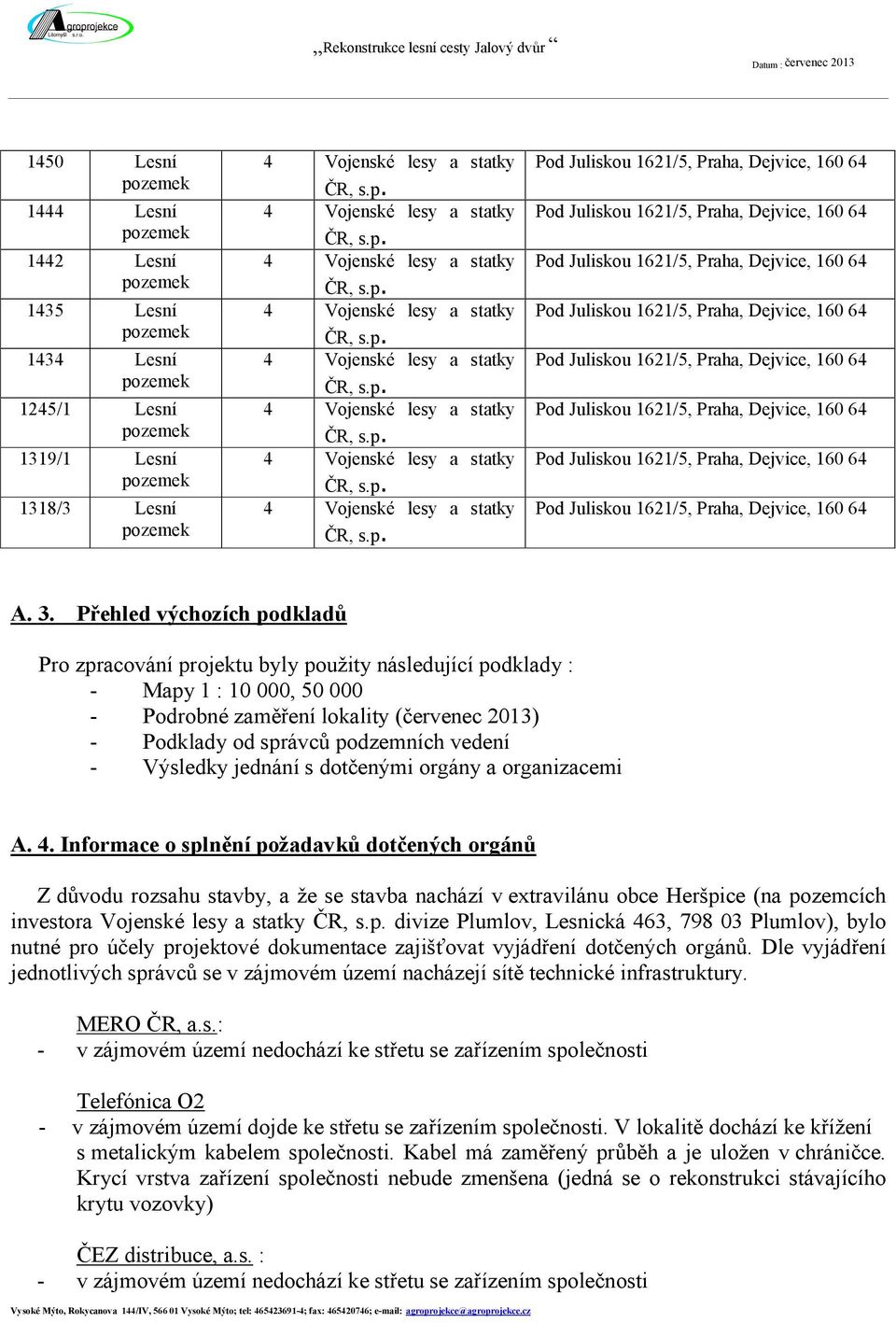

8 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec Lesní pozemek 1444 Lesní pozemek 1442 Lesní pozemek 1435 Lesní pozemek 1434 Lesní pozemek 1245/1 Lesní pozemek 1319/1 Lesní pozemek 1318/3 Lesní pozemek 4 Vojenské lesy a statky ČR, s.p. 4 Vojenské lesy a statky ČR, s.p. 4 Vojenské lesy a statky ČR, s.p. 4 Vojenské lesy a statky ČR, s.p. 4 Vojenské lesy a statky ČR, s.p. 4 Vojenské lesy a statky ČR, s.p. 4 Vojenské lesy a statky ČR, s.p. 4 Vojenské lesy a statky ČR, s.p. Pod Juliskou 1621/5, Praha, Dejvice, Pod Juliskou 1621/5, Praha, Dejvice, Pod Juliskou 1621/5, Praha, Dejvice, Pod Juliskou 1621/5, Praha, Dejvice, Pod Juliskou 1621/5, Praha, Dejvice, Pod Juliskou 1621/5, Praha, Dejvice, Pod Juliskou 1621/5, Praha, Dejvice, Pod Juliskou 1621/5, Praha, Dejvice, A. 3. Přehled výchozích podkladů Pro zpracování projektu byly použity následující podklady : - Mapy 1 : , Podrobné zaměření lokality (červenec 2013) - Podklady od správců podzemních vedení - Výsledky jednání s dotčenými orgány a organizacemi A. 4. Informace o splnění požadavků dotčených orgánů Z důvodu rozsahu stavby, a že se stavba nachází v extravilánu obce Heršpice (na pozemcích investora Vojenské lesy a statky ČR, s.p. divize Plumlov, Lesnická 463, Plumlov), bylo nutné pro účely projektové dokumentace zajišťovat vyjádření dotčených orgánů. Dle vyjádření jednotlivých správců se v zájmovém území nacházejí sítě technické infrastruktury. MERO ČR, a.s.: - v zájmovém území nedochází ke střetu se zařízením společnosti Telefónica O2 - v zájmovém území dojde ke střetu se zařízením společnosti. V lokalitě dochází ke křížení s metalickým kabelem společnosti. Kabel má zaměřený průběh a je uložen v chráničce. Krycí vrstva zařízení společnosti nebude zmenšena (jedná se o rekonstrukci stávajícího krytu vozovky) ČEZ distribuce, a.s. : - v zájmovém území nedochází ke střetu se zařízením společnosti Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

9 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 ČEZ ICT Services a.s. - v zájmovém území nedochází ke střetu se zařízením společnosti ČR Ministerstvo obrany, Vojenská ubytovací a stavební správa Pardubice: - o souhrnné stanovisko bylo požádáno a do termínu odevzdání projektové dokumentace nebylo obdrženo. VHP Ivanovice na Hané - o souhrnné stanovisko bylo požádáno a do termínu odevzdání projektové dokumentace nebylo obdrženo. E-ON distribuce, a.s. : - o souhrnné stanovisko bylo požádáno a do termínu odevzdání projektové dokumentace nebylo obdrženo. A. 5. Informace o dodržení obecných požadavků na výstavbu Z hlediska bezpečnosti práce je třeba dodržet při provádění stavby všechny platné státní normy, vyhlášky a bezpečnostní nařízení pro osoby pracující v blízkosti elektrického zařízení pod napětím. Dále dodržovat hygienické zásady a dohlížet na používání ochranných pomůcek. Bezpečnost práce ve stavebnictví řeší především vyhláška číslo 309/2006 Sb. a NV 591/2006 Českého úřadu bezpečnosti práce a Českého báňského úřadu o bezpečnosti práce a technickém zařízení při stavebních pracích, dále pak vyhláška č. 306/2005 Sb. k zajištění bezpečnosti technického zařízení při stavebních pracích, vyhláška č. 39/2003 o bezpečnosti práce a technických zařízeních při provozu silničních vozidel a další vyhlášky o bezpečnosti ve stavebnictví a příbuzných oborech. Při práci je dále nutno respektovat platný zákoník práce číslo 262/2006 Sb. V platném znění a platné podnikové předpisy. Pracovníci musí být pravidelně proškolování z bezpečnostních předpisů a po zdravotní stránce musí být prokazatelně schopni vykonávat práce ve stavebnictví. Pracovníci musí být pravidelně proškolování z bezpečnostních předpisů a po zdravotní stránce musí být prokazatelně schopni vykonávat práce ve stavebnictví. Pro zabezpečení ochrany zdraví je nutno především provádět tyto opatření : - technická prevence (el. instalace, strojní zařízení, skladové prostory) - úroveň pracovního prostředí (pořádek na pracovišti, přístupové cesty, osvětlení) - hyg. a soc. zařízení (lékárna první pomoci, prevence) - poskytnutí ochranných prostředků (přilby, ochranný oděv, pracovní boty, ochranné brýle) - zamezení přístupu nepovolaným osobám na staveniště - požární prevence Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

10 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 A. 6. Údaje o splnění podmínek územního rozhodnutí Dle požadavku investora jsou parcely v k.ú. Heršpice (viz výše) vyčleněny a určeny jako prostor pro realizaci rekonstrukce lesní cesty v k.ú. Heršpice. Parcely jsou ve vlastnictví investora. Realizace akce bude probíhat na základě stavebního povolení. A. 7. Věcné a časové vazby stavby Časové vazby stavby na okolní výstavbu a investice nejsou. Počátek výstavby výše jmenované akce bude ovlivněn vydáním stavebního povolení, průběhem výběrového řízení, finančními možnostmi investora apod. A. 8. Předpokládaná lhůta výstavby Počátek výstavby 2. pol. roku 2013 Konec výstavby 1. pol. roku 2014 (Počátek výstavby výše jmenované akce bude ovlivněn vydáním stavebního povolení, průběhem výběrového řízení, finančními možnostmi investora apod.) A. 9. Provozovatel stavby Po realizaci stavby a následném vydání kolaudačního souhlasu bude stavba ve vlastnictví investora, tj. Vojenské lesy a statky ČR, s.p.. Provozovatelem stavby pak budou Vojenské lesy a statky ČR, s.p, divize Plumlov. A.10. Údaje o postupném předávání části stavby do užívání Stavba bude předána do provozu najednou, po dokončení stavebních prací a vydání kolaudačního souhlasu. A.11. Náklady stavby : V paré č. 1-2 projektové dokumentace jsou vyčísleny náklady dle příslušných ceníků stavebních a montážních prací (rozpočet projektu). Ostatní paré budou obsahovat pouze výkazy výměr. Realizační cena bude stanovena na podkladě výsledku výběrového řízení na dodavatele stavby, dle nejvýhodnější nabídky. Orientační hodnota stavby:..mil.kč bez 21 % DPH Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

11 Vypracoval Bc. Jakub Vodseďálek, DiS. Zodpovědný projektant Jan Bartoš Odpovědný zástupce Ing. Jaroslav Jakoubek Kontrola Tomáš Hrdonka držitel certifikátu ČSN EN ISO 9001 : 2009 držitel certifikátu ČSN EN ISO : 2005 ROKYCANOVA 114/IV VYSOKÉ MÝTO telefon fax agroprojekce@agroprojekce.cz Kraj : Jihomoravský PÚsRP : Vojenský úřad Březina OÚ : Heršpice Investor : Vojenské lesy a statky ČR, sp.,divize Plumlov,Lesnická 443, Plumlov Akce : Stupeň : DSP Rekonstrukce lesní cesty Jalový dvůr Datum : k.ú. Heršpice Zak.číslo : /13 Měřítko : Obsah : Souhrnná technická zpráva Příloha : B.

12 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA B. 1. Charakteristika území stavby B. 2. Mechanická odolnost a stabilita B. 3. Požární bezpečnost B. 4. Hygiena, ochrana zdraví a životního prostředí B. 5. Bezpečnost při užívání B. 6. Ochrana proti hluku B. 7. Úspora energie a ochrana tepla B. 8. Řešení přístupu pro osoby s omezenou schopností pohybu B. 9. Ochrana stavby před škodlivými vlivy B. 10. Ochrana obyvatelstva B. 11. Inženýrské objekty B. 12. Výrobní a nevýrobní technologická zařízení staveb Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

13 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 B. 1. Charakteristika území stavby B.1.1. Zhodnocení staveniště Stavební lokalita se nachází jižně od obce Heršpice, v lesním celku Ždánický les, Heršpice Jalový dvůr Stávající lesní cesta bude rekonstruována v původní trase a šířce. Cesta bude v celé délce zpevněna vibrovaným štěrkem tl. 200mm + dvouvrstvý asfaltový nátěr, pod kterým bude jako další vrstva štěrkodrť 0-63 tl. 150 mm, která bude sloužit k vyrovnání vyjetých kolejí. Šířka komunikace bude 3,0 m + krajnice 0,25 m po obou stranách vozovky. Jako podkladní vrstva bude použit asfaltový postřik, který bude nanesen na stávající očištěný povrch komunikace. Staveniště má jednoduché poměry. Lokalita není v ochranných pásmech inženýrských sítí. Prostor staveniště B.1.2. Urbanistické a architektonické řešení stavby Lesní cesta Jalový dvůr bude i nadále sloužit jako příjezdová komunikace k přilehlým lesním pozemkům. B.1.3. Technické řešení Technické řešení bylo odsouhlasené s investorem telefonicky a em. Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

14 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 Cesta Jalový dvůr Celková délka: 3,762 km Celková plocha dotčená stavbou: cca m 2 Typ: Polní cesta Kategorie: P 3,0/30 Šíře: 3,0 m + 2 x 0,25 m krajnice cesty Návrhová rychlost 30 km/hod Konstrukce cesty - nátěr dvouvrstvý z ředěného asfaltu - vibrovaný štěrk tl. 200mm - štěrkodrť 0-63 tl. 150mm (vyrovnávací vrstva) - postřik dvouvrstvý z ředěného asfaltu B.1.4. Napojení stavby na dopravní infrastrukturu Přístup na staveniště bude zajištěn po místních lesních komunikacích ve vojenském prostoru. Příjezd bude odsouhlasen pracovníkem VLS ČR a bude uzavřena dohoda o zapůjčení klíče od uzamykatelných bran. B.1.5. Řešení technické a dopravní infrastruktury Vzhledem k charakteru a rozsahu stavby je řešení technické a dopravní infrastruktury bezpředmětné. B.1.6. Vliv stavby na životní prostředí a řešení jeho ochrany Stavba je navržena tak, aby nedošlo k narušení stávajícího stavu prostředí mimo parcelu přímo dotčenou a aby nedošlo k poškození životního prostředí. Dojde naopak ke zlepšení stavu. Používané mechanizační prostředky budou v dobrém technickém stavu a budou dodržována preventivní opatření k zabránění případným únikům ropných látek. Při výstavbě nedojde ke znečištění povrchových nebo podzemních vod, k ohrožení jejich jakosti nedovoleným nakládáním se závadnými látkami. Provádění prací neovlivní negativně odtokové poměry. Odpad ze stavby bude likvidován v souladu se zákonem č.185/2001 Sb. Po dobu realizace dojde k dočasnému zvýšení provozu motorových vozidel. Zvýší se zejména prašnost, která je vyvolána jak vlastními pracemi na stavbě, tak provozem vozidel na stavby. Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

15 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 B.1.7. Řešení bezbariérového užívání navazujících veřejných přístupných ploch a komunikací Uvedená stavba neřeší bezbariérové užívání. B.1.8. Průzkumy a měření Pro projektové práce nebyly prováděny geologické průzkumy. Byly použity následující podklady : - Objednávka č Katastrální mapa - Tachymetrické zaměření lokality provedené pracovníky firmy Agroprojekce Litomyšl s.r.o. v červenci Příslušné ČSN B.1.9. Údaje o podkladech pro vytýčení stavby Jedná se o rekonstrukci lesní cesty ve stávající trase. Výškový systém: BpV (v lokalitě a v PD jsou označeny pevné body) Souřadnicový systém: S-JTSK B Členění stavby na jednotlivé stavební objekty Stavbu tvoří jeden stavební objekt : SO 01 Lesní cesta B Vliv stavby na okolní pozemky Stavba nebude mít vliv na okolní pozemky. Je navržena tak, aby nedošlo během provádění stavby a po jejím dokončení k narušení stávajícího stavu prostředí mimo parcelu přímo dotčenou. Po dobu realizace dojde k dočasnému zvýšení provozu motorových vozidel. Uvolnění pozemků: Uvolnění pozemků pro stavbu bude možné prakticky okamžitě po vydání stavebního povolení, neboť stávající pozemky jsou ve vlastnictví investora. Zabezpečení likvidace porostů: Kácení zeleně bude provedeno v době vegetačního klidu a bude zajištěno zástupci VLS ČR na vlastní náklady. Zvláštní opatření pro ochranu okolních pozemků nejsou, pouze je nutno dbát všeobecných bezpečnostních předpisů a opatření proti úniku ropných látek ze strojů a zařízení. Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

16 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 B Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Během stavby je nutno se řídit všeobecně platnými bezpečnostními předpisy pro ochranu zdraví při práci a předpisy, zabraňující úniku ropných látek, úrazu elektrickým proudem a podobně. Zejména se upozorňuje na Nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Pracovníci musí být prokazatelně proškoleni o možných rizicích a podmínkách vyplývajících z práce v ochranných pásmech dotčených inženýrských sítí. B Bezpečnost a ochrana zdraví při práci na staveništi Bezpečnost práce ve stavebnictví řeší především vyhláška číslo 309/2006 Sb. a NV 591/2006 Českého úřadu bezpečnosti práce a Českého báňského úřadu o bezpečnosti práce a technickém zařízení při stavebních pracích, dále pak vyhláška č. 306/2005 Sb. k zajištění bezpečnosti technického zařízení při stavebních pracích, vyhláška č. 39/2003 o bezpečnosti práce a technických zařízeních při provozu silničních vozidel a další vyhlášky o bezpečnosti ve stavebnictví a příbuzných oborech. Při práci je dále nutno respektovat platný zákoník práce číslo 262/2006 Sb. V platném znění a platné podnikové předpisy. Pracovníci musí být pravidelně proškolování z bezpečnostních předpisů a po zdravotní stránce musí být prokazatelně schopni vykonávat práce ve stavebnictví. Pracovníci musí být pravidelně proškolování z bezpečnostních předpisů a po zdravotní stránce musí být prokazatelně schopni vykonávat práce ve stavebnictví. Pro zabezpečení ochrany zdraví je nutno především provádět tyto opatření : - technická prevence (el. instalace, strojní zařízení, skladové prostory) - úroveň pracovního prostředí (pořádek na pracovišti, přístupové cesty, osvětlení) - hyg. a soc. zařízení (lékárna první pomoci, prevence) - poskytnutí ochranných prostředků (přilby, ochranný oděv, pracovní boty, ochranné brýle) - zamezení přístupu nepovolaným osobám na staveniště - požární prevence Rekonstrukce cesty je chápána jako stavba malého rozsahu, bez křížení s inženýrskými sítěmi (vedení metalického kabelu nebude stavbou dotčeno) Předpokládá se, že zhotovitel bude pouze jeden, který bude stavbu realizovat vlastními prostředky. Z těchto důvodů není nutné stanovit koordinátora stavby. Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

17 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 B.2. Mechanická odolnost a stabilita Stavba je navržena tak, aby zatížení na ni působící v průběhu výstavby a užívání nemělo za následek zřícení stavby nebo její části a větší stupeň nepřípustného přetvoření. B.3. Požární bezpečnost (Dle ČSN ) Dle vyhlášky MMR ČR č.137/1998 Sb. o obecných technických požadavcích na výstavbu, 15 : Stavba musí být navržena a provedena tak, aby při respektování hospodárnosti byla vhodná pro zamýšlené využití a současně plnila základní požadavky, kterými jsou především - mechanická odolnost - požární bezpečnost - ochrana zdraví, zdravých životních podmínek a životního prostředí - ochrana proti hluku - bezpečnost při užívání - úspora energie a ochrana tepla Dle 17 je požární bezpečnost stavby schopnost maximálně omezit riziko vzniku a šíření požáru a zabránit ztrátám na životech a zdraví osob, včetně osob provádějících požární zásah, popřípadě zvířat a ztrátám na majetku v případě požáru. Dosahuje se jí vhodným urbanistickým začleněním stavby, jejím dispozičním, konstrukčním a materiálovým řešením. Dle vyhlášky č.246/2001 Sb. vyhláška o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru - se podle 41 při zpracování požárně bezpečnostního řešení vychází z požadavků zvláštních právních předpisů, normativů a podmínek územního rozhodnutí. Rekonstrukce lesní cesty Bílý vlk bude vypracována : - polní cesta je jedním požárním úsekem - požární riziko polní cesty = 0 - zásahové cesty přístupné po veřejných pozemcích - počet a druh hasicích přístrojů = 0 - nevyskytují se žádná technická nebo technologická zařízení - zvláštní požadavky na odolnost nejsou žádné - požadavky na zabezpečení stavby pož.bezpečnostními zařízeními nejsou - výstražné a bezpečnostní tabulky se nemusí umisťovat B.4. Hygiena, ochrana zdraví a životního prostředí Během výstavby bude zřízen stavební dvůr na předem určených pozemcích, kde budou umístěna sociální zařízení pro pracovníky. Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

18 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 B.5. Bezpečnost při užívání Při užívání stavby se nepředpokládá žádného nebezpečí B.6. Ochrana proti hluku Stavba bude mít vliv na zvýšení hluku v okolí pouze v době výstavby při respektování ostatních požadavků (noční klid apod). B.7. Úspora energie a ochrana tepla Vzhledem k charakteru a rozsahu stavby je úspora energie a ochrana tepla bezpředmětná. B.8. Řešení přístupu pro osoby s omezenou schopností pohybu Uvedený návrh neřeší samostatné užívání stavby osobami s omezenou schopností pohybu a orientace. B.9. Ochrana stavby před škodlivými vlivy V řešeném území se nenachází žádné z následujících škodlivých vlivů, které by měly dopad na stavbu: radon, agresivní spodní vody, seismicita, poddolování, ochranná a bezpečností pásma apod. B.10. Ochrana obyvatelstva Návrhem nejsou dotčeny zájmy chráněné orgány ochrany veřejného zdraví. B.11. Inženýrské objekty Stavbu tvoří jeden stavební objekt : SO 01 Lesní cesta B. 12. Výrobní a nevýrobní technologická zařízení staveb Ve stavbě se žádná výrobní ani nevýrobní zařízení nevyskytují. Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

19 C. Situace stavby C. 1. Vodohospodářská mapa M 1 : C. 2. Přehledná situace M 1 : C. 3. Katastrální mapa M 1 : 2000 C. 4. Podrobná situace stavby M 1 : 1000 Vypracoval Bc. Jakub Vodseďálek, DiS. Zodpovědný projektant Jan Bartoš Odpovědný zástupce Ing. Jaroslav Jakoubek Kontrola Tomáš Hrdonka držitel certifikátu ČSN EN ISO 9001 : 2009 držitel certifikátu ČSN EN ISO : 2005 Kraj : Jihomoravský PÚsRP : Vojenský úřad Březina OÚ : Heršpice Investor : Vojenské lesy a statky ČR, sp.,divize Plumlov,Lesnická 443, Plumlov Akce : ROKYCANOVA 114/IV VYSOKÉ MÝTO telefon fax agroprojekce@agroprojekce.cz Stupeň : DSP Rekonstrukce lesní cesty Jalový dvůr Datum : k.ú. Heršpice Zak.číslo : /13 Měřítko : Obsah : Situace stavby Příloha : C.

20 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 C. SITUACE STAVBY C. 1. Vodohospodářská mapa M 1 : C. 2. Přehledná situace M 1 : C. 3. Katastrální mapa M 1 : 500 C. 4. Podrobná situace stavby M 1 : 500 Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

21 . Vypracoval Bc. Jakub Vodseďálek, DiS. Zodpovědný projektant Jan Bartoš Odpovědný zástupce Ing. Jaroslav Jakoubek Kontrola Tomáš Hrdonka držitel certifikátu ČSN EN ISO 9001 : 2009 držitel certifikátu ČSN EN ISO : 2005 ROKYCANOVA 114/IV VYSOKÉ MÝTO telefon fax agroprojekce@agroprojekce.cz Kraj : Jihomoravský PÚsRP : Vojenský úřad Březina OÚ : Heršpice Investor : Vojenské lesy a statky ČR, sp.,divize Plumlov,Lesnická 443, Plumlov Akce : Stupeň : DSP Rekonstrukce lesní cesty Jalový dvůr Datum : k.ú. Heršpice Zak.číslo : /13 Měřítko : Obsah : Dokladová část Příloha : D.

22 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 D. DOKLADY D. 1. Zpráva k dokladové části Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

23 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 D. 1. Zpráva k dokladové části Z důvodu rozsahu stavby, a že se stavba nachází v extravilánu obce Heršpice (na pozemcích investora Vojenské lesy a statky ČR, s.p. divize Plumlov, Lesnická 463, Plumlov), bylo nutné pro účely projektové dokumentace zajišťovat vyjádření dotčených orgánů. Dle vyjádření jednotlivých správců se v zájmovém území nacházejí sítě technické infrastruktury. Projektová dokumentace byla zpracována na základě objednávky a dle požadavků investora. Technické řešení bylo průběžně odsouhlaseno elektronicky a případně telefonicky. Seznam organizací: 1) Zpráva k dokladové části 2) Vyjádření Telefónica O2 a.s. 3) Vyjádření ČEZ Distribuce a.s. 4) Vyjádření ČEZ ICT Services a.s. 5) Vyjádření RWE 6) Vyjádření MERO a.s. 7) Vyjádření E-ON 8) Vyjádření VHP Ivanovice na Hané. 9) Vyjádření VÚSS Pardubice 10) Výpis z KN Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

24 E. Zásady organizace výstavby E.1. Technická zpráva Vypracoval Bc. Jakub Vodseďálek, DiS. Zodpovědný projektant Jan Bartoš Odpovědný zástupce Ing. Jaroslav Jakoubek Kontrola Tomáš Hrdonka držitel certifikátu ČSN EN ISO 9001 : 2009 držitel certifikátu ČSN EN ISO : 2005 Kraj : Jihomoravský PÚsRP : Vojenský úřad Březina OÚ : Heršpice Investor : Vojenské lesy a statky ČR, sp.,divize Plumlov,Lesnická 443, Plumlov Akce : Stupeň : DSP Rekonstrukce lesní cesty Jalový dvůr Datum : k.ú. Heršpice Zak.číslo : /13 Měřítko : Obsah : Zásady organizace výstavby Příloha : E. ROKYCANOVA 114/IV VYSOKÉ MÝTO telefon fax agroprojekce@agroprojekce.cz

25 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 E. ZÁSADY ORGANIZACE VÝSTAVBY E.1. Technická zpráva E.2. Výkresová část - neobsahuje Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

26 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 E.1. TECHNICKÁ ZPRÁVA a) informace o rozsahu a stavu staveniště staveniště se nachází na pozemcích v lesním celku Ždánický les, Heršpice Jalový dvůr v k.ú. Heršpice. Jedná se o stávající lesní pozemky. Pozemky jsou přístupné. Staveniště má jednoduché poměry, lokalita není v ochranných pásmech, ani jinak chráněná. Samotný příjezd do lokality bude projednán se zástupci VLS ČR a bude projednána dohoda o zapůjčení klíče k bezpečnostním bránám. b) významné sítě technické infrastruktury dle sdělení investora lokalitou prochází technické infrastruktury viz. Dokladová část. c) napojení staveniště na zdroj vody, elektřiny, odvodnění staveniště - lokalitou neprochází vodovodní řad ani elektrické vedení, na které by mohlo být napojeno zařízení staveniště. Zásobování vodou bude proto řešeno jejím dovozem. Zásobování elektrickou energií bude řešeno diesel agregáty. d) úpravy z hlediska bezpečnosti a ochrany zdraví třetích osob - staveniště nebude speciálně upravováno z hlediska bezpečnosti a ochrany zdraví třetích osob. Pro osoby s omezenou schopností pohybu a orientace bude nádrž po dokončení přístupná. Jelikož se jedná o malý rozsah jednoduchých stavebních prací, bude je vykonávat jeden zhotovitel a nebude určen koordinátor BOZP na pracovišti. Na stavbu se nevztahuje povinnost zpracovat plán BOZP e) uspořádání a bezpečnost staveniště z hlediska ochrany veřejných zájmů - všechny výkopy budou ohraničeny, označeny a zabezpečeny proti vniknutí nepovolaných osob f) zařízení staveniště včetně využití nových a stávajících objektů - v lokalitě se nenachází žádné využitelné objekty g) popis staveb zařízení staveniště vyžadujících ohlášení nebudou prováděny h) stanovení podmínek pro provádění stavby z hlediska bezpečnosti a ochrany zdraví Zdroje ohrožení zdraví a bezpečnosti pracovníků budou identické jako při provádění jiných komunikací. Omezení těchto vlivů bude zajištěno odpovídajícími a proškolenými pracovníky dbajícími v tomto smyslu všech bezpečnostních předpisů a hygieny. i) podmínky pro ochranu životního prostředí při výstavbě Stavba z ekologického pohledu nebude mít negativní vliv na životní prostředí. Je nutno dbát všeobecných předpisů pro ochranu před únikem ropných látek z mechanizace. Podmínkou pro ochranu životního prostředí je po dobu realizace staveb zřízení stavebního dvora na předem určených pozemcích, kde bude umístěno sociální zařízení pro pracovníky. Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

27 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 j) orientační lhůty výstavby a přehled rozhodujících dílčích termínů Předpokládané zahájení stavby je v 2. pol. roku (Počátek výstavby výše jmenované akce bude ovlivněn vydáním stavebního povolení, průběhem výběrového řízení, finančními možnostmi investora apod.) k) plán kontrolních prohlídek stavby V souladu s 133 zákona č. 183/2006 Sb. se navrhuje tento plán kontrolních prohlídek stavby, v těchto fázích: 1 kontrolní prohlídka upravené pláně 2 kontrolní prohlídka vrstvení tělesa komunikace 3 závěrečná kontrolní prohlídka Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

28 F. Dokumentace stavby (objektů) F.1. Technická zpráva F.2. Výkresová část Vypracoval Bc. Jakub Vodseďálek, DiS. Zodpovědný projektant Jan Bartoš Odpovědný zástupce Ing. Jaroslav Jakoubek Kontrola Tomáš Hrdonka držitel certifikátu ČSN EN ISO 9001 : 2009 držitel certifikátu ČSN EN ISO : 2005 ROKYCANOVA 114/IV VYSOKÉ MÝTO telefon fax agroprojekce@agroprojekce.cz Kraj : Jihomoravský PÚsRP : Vojenský úřad Březina OÚ : Heršpice Investor : Vojenské lesy a statky ČR, sp.,divize Plumlov,Lesnická 443, Plumlov Akce : Stupeň : DSP Rekonstrukce lesní cesty Jalový dvůr Datum : k.ú. Heršpice Zak.číslo : /13 Měřítko : Obsah : Dokumentace stavby (objektů) Příloha : F.

29 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 F. DOKUMENTACE STAVEBNÍCH OBJEKTŮ F.1. TECHNICKÁ ZPRÁVA F.2. VÝKRESOVÁ ČÁST F.2.1. Podélný profil M 1 : 500/100 F.2.2. Příčné řezy M 1 : 500/100 F.2.3. Propustek DN 600 km 0,695 F.2.4. Propustek DN 600 km 1,079 F.2.5. Římsa Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

30 Vypracoval Bc. Jakub Vodseďálek, DiS. Zodpovědný projektant Jan Bartoš Odpovědný zástupce Ing. Jaroslav Jakoubek Kontrola Tomáš Hrdonka držitel certifikátu ČSN EN ISO 9001 : 2009 držitel certifikátu ČSN EN ISO : 2005 ROKYCANOVA 114/IV VYSOKÉ MÝTO telefon fax agroprojekce@agroprojekce.cz Kraj : Jihomoravský PÚsRP : Vojenský úřad Březina OÚ : Heršpice Investor : Vojenské lesy a statky ČR, sp.,divize Plumlov,Lesnická 443, Plumlov Akce : Stupeň : DSP Rekonstrukce lesní cesty Jalový dvůr Datum : k.ú. Heršpice Zak.číslo : /13 Měřítko : Obsah : Technická zpráva Příloha : F.1.

31 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 F.1. TECHNICKÁ ZPRÁVA Stavba je vyvolána požadavkem investora a sboru zástupců kteří požadují rekonstrukci polní cesty. Výchozí podklady Mapové podklady 1: , 1: Katastrální mapa Potřebná polohopisná a výškopisná měření Kontrolní pochůzka s investorem stavby Popis současného stavu Stávající lesní cesta je značně poškozena výtluky, které zasahují až do spodních vrstev komunikace. Odvodnění lesní cesty je zanesené s velice omezenou funkčností. Šíře komunikace se pohybuje v rozmezí 2,0-3,5mbez krajnic. Navrhované technické řešení Navrhovaná rekonstrukce bude řešit opravu komunikace v celé šířce a délce. Stávající asfaltová vrstva bude ponechána a poslouží jako vrstva podkladní. Tato únosná vrstva bude očištěna, a zároveň bude nanesen dvouvrstvý postřik z ředěného asfaltu. Na takto připravený povrch bude urovnána a uhutněna vrstva štěrkodrti f 0-63, která bude sloužit k vyrovnání vyjetých kolejí a výtluků. Kryt komunikace bude tvořit vrstva vibrovaného štěrku tl. 20cm, který bude opatřen dvouvrstvým nátěrem z ředěného asfaltu. Tato oprava je navržena ve stávající trase. Odvodnění bude spočívat v pročištění stávajících propustků, opravy vtokových šachet a vybudování dvou nových propustků. Součástí projektové dokumentace je dále oprava propustku v km 0,035. Oprava bude spočívat v nastěrkování, a přespárování čel a vybudování dvou nových říms s ocelovým zábradlím. SO - 01 Lesní cesta Cesta Jalový dvůr Celková délka: 3,762 km Celková plocha dotčená stavbou: cca m 2 Typ: Polní cesta Kategorie: P 3,0/30 Šíře: 3,0 m + 2 x 0,25 m krajnice cesty Návrhová rychlost 30 km/hod Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

32 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 Konstrukce cesty - nátěr dvouvrstvý z ředěného asfaltu - vibrovaný štěrk tl. 200mm - štěrkodrť 0-63 tl. 150mm (vyrovnávací vrstva) - postřik spojovací z ředěného asfaltu Komunikace - podélný sklon cesty v tomto úseku se pohybuje mezi + 5,33 0 /oo až - 125,00 0 /oo - příčný sklon cesty je jednostranný 3 % a oboustranná krajnice 6 % - v jednotlivých směrových obloucích je počítáno s rozšířením komunikace Popis provádění Lesní cesta Jalový dvůr bude prováděna následovně. Trasa cesty bude důkladně očištěna a na takto připravený povrch bude nanesen postřik spojovací z ředěného asfaltu. Na takto upravenou pláň cesty bude vrstvena vrstva štěrkodrti frakce f 0,63 (touto vrstvou budou dorovnány výmoly a vyjeté koleje. Vrstva štěrkodrti bude hutněna.na takto upravené podkladní vrstvy bude následně položena vrstva vibrovaného štěrku tl. 200mm, který bude stabilizován dvouvrstvým nátěrem z ředěného asfaltu. (viz. vzorový příčný řez). Přebytečná zemina bude odvezena do vzdálenosti 4 km, a bez poplatku uložena na parcelu určenou investorem. Odvodnění lesní cesty je navrženo pročištěním stávajícího jednostranného trojúhelníkového příkopu, který odvádí vodu do betonových vtokových šachet 1000x1000mm (celkem 5ks) na které navazuje převedení vody pod komunikací betonovou troubou DN 600. Tyto šachty budou na celé ploše nastěrkovány (plocha stěrky jedné šachty 5m2) U těchto šachet bude dále opraveno betonové dno ( beton C30/37 tl. 20cm na ploše 1m2) V km 1,079 a 0,695 jsou navrženy dva trubní propustky DN 600 délky 5m s kamennými čely. Tyto propustky převedou vodu z příkopu pod komunikací do volného terénu. V km 0,035 je navržena oprava trubního propustku DN Stávající betonová čela propustku budou přestěrkována na ploše 38m2. Na tyto čela bude nově osazena železobetonová římsa s ocelovým zábradlím. Délka římsy na vtoku je 8m, na výtoku 6m. Výkaz jednotlivých prvků je patrný z výkresové části. Dále je na polní cestě navrženo celkem 11 sjezdů, manipulačních ploch a 2 napojení na stávající komunikaci. Všechny tyto prvky mají skladbu shodnou se skladbou komunikace. Jednotlivé plochy jsou patrny z podrobné situace (viz. C.4.) Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

33 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 Zemní práce: Vibrovaný štěrk: 2122,4m 3 Štěrkodrť 0-63: 282,1m 3 Odkopávky: 2455m 3 svahování výkopů: 2623,0 m 2 úprava pláně: bourání: 15039,0 m 2 4,8 m 3 Do stavebního objektu SO - 01 je dále zahrnuto i kácení zeleně: Křoví: 1868 m 2 Stromy prům cm 15 ks Veškerá zeleň bude kácena v době vegetačního klidu. Větve a křoví bude na místě spáleno. Pařezy budou vytrhány a odvezeny na místo, které určí investor. Výčet odpadů : SO 01 : zemina a kamení neuvedené pod číslem beton dřevo Výčet dalších předpokládaných odpadů: Druh Název Kategorie Piliny z dočasných konstrukcí bednění a podpůrných konstrukcí O Hobliny, odřezky, dřevěná deska, dřevotřísková deska, dřevěná O dýha Barva s obsahem halon. rozpouštědel a nebo lak s obsahem halon. N rozpouštědel Barva bez halon. rozpouštědel a nebo lak bez halon. rozpouštědel N Barva rozpustná ve vodě a nebo lak rozpustný ve vodě - betonové N konstrukce Vytvrzená barva a nebo vytvrzený lak ocelové konstrukce N záchytného zařízení Odpad druhově blíže neurčený nebo výše neuvedený (plechovky od N barev) Piliny a nebo třísky železných kovů při řezání sítí O Ostatní železný kov odpad gabionových sítí O Piliny a nebo třísky neželezných kovů plastové dílce O Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

34 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec Ostatní neželezný odpad O Plast O Odpad ze svařování svařování O Ostatní rozpouštědla a nebo jejich směsi N Papírový a nebo lepenkový obal obal NAIP O Plastový obal obaly nátěrových hmot O Dřevěný obal Palety O Kovový obal Palety O Kompozitní obal obaly nátěrových hmot O Směs obalových materiálů O Odpad druhově blíže neurčený nebo výše neuvedený (obaly zteč. škodlivinami) Beton demolice O Cihla demolice stávajících konstrukcí O Keramika - demolice stávajících konstrukcí (trouby) O Drobné kovové předměty (např. plechovky) balící materiál O Odtěžená zemina bude použita pro vybudování nové sypané hráze. Místo pro uložení nepotřebné zeminy bude určeno investorem před zahájením stavby. ÚZEMNĚ TECHNICKÉ PODMÍNKY Před zahájením stavby je investor povinen: aktualizovat průzkum existence všech podzemních inženýrských sítí a nadzemních vedení, které procházejí prostorem staveniště a mohly by být dotčeny obnovou nádrže. Při vlastní výstavbě investor spolu se zhotovitelem stavby bude dbát pokynů a požadavků správců těchto inženýrských sítí a vedení. souhlas k pracím do 50 m od lesních pozemků projednání stavby svodoprávním úřadem - odborem životního prostředí včetně vydání stavební povolení a rozhodnutí nakládání s vodami bez výše uvedených projednání nebude stavba zahájena Řešení z hlediska ochrany životního prostředí a zvláštních zájmů Stavba vzhledem ke svému charakteru velmi příznivě ovlivní životní prostředí dané lokality. Při provádění prací je nutno bezpodmínečně dodržovat veškeré bezpečností předpisy, týkající se bezpečnosti a ochrany zdraví při práci, dále veškeré ČSN, týkající se způsobu, rozsahu a kvality prováděných prací. Zejména je nutno dbát na dodržování ustanovení vyhlášky č. 124/2000 Sb. a nařízení vlády č. 352/2000 Sb. o bezpečnosti a ochraně zdraví při provádění prací ve stavebnictví a příslušných technických norem. Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

35 F.2. Výkresová část F.2.1. Podélný profil M 1 : 500/100 F.2.2. Příčné řezy M 1 : 500/100 F.2.3. Propustek DN 600 km 0,695 F.2.4. Propustek DN 600 km 1,079 F.2.5. Římsa Vypracoval Bc. Jakub Vodseďálek, DiS. Zodpovědný projektant Jan Bartoš Odpovědný zástupce Ing. Jaroslav Jakoubek Kontrola Tomáš Hrdonka držitel certifikátu ČSN EN ISO 9001 : 2009 držitel certifikátu ČSN EN ISO : 2005 ROKYCANOVA 114/IV VYSOKÉ MÝTO telefon fax agroprojekce@agroprojekce.cz Kraj : Jihomoravský PÚsRP : Vojenský úřad Březina OÚ : Heršpice Investor : Vojenské lesy a statky ČR, sp.,divize Plumlov,Lesnická 443, Plumlov Akce : Stupeň : DSP Rekonstrukce lesní cesty Jalový dvůr Datum : k.ú. Heršpice Zak.číslo : /13 Měřítko : Obsah : Výkresová část Příloha : F.2.

36 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 F.2. VÝKRESOVÁ ČÁST F.2.1. Podélný profil M 1 : 500/100 F.2.2. Příčné řezy M 1 : 500/100 F.2.3. Propustek DN 600 km 0,695 F.2.4. Propustek DN 600 km 1,079 F.2.5. Římsa Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

37 Vypracoval Petra Požárová Zodpovědný projektant Jan Bartoš Odpovědný zástupce Ing. Jaroslav Jakoubek Kontrola Tomáš Hrdonka Kraj : Jihomoravský PÚsRP : Vojenský úřad Březina OÚ : Heršpice Investor : Vojenské lesy a statky ČR, sp.,divize Plumlov,Lesnická 443, Plumlov Akce : držitel certifikátu ČSN EN ISO 9001 : 2009 držitel certifikátu ČSN EN ISO : 2005 ROKYCANOVA 114/IV VYSOKÉ MÝTO telefon fax agroprojekce@agroprojekce.cz Rekonstrukce lesní cesty Jalový dvůr Stupeň : DSP k.ú. Heršpice Datum : Zak.číslo : /13 Měřítko : Obsah : Nákladová část Příloha : H.

38 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 H. NÁKLADOVÁ ČÁST Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz

39 Rekonstrukce lesní cesty Jalový dvůr Datum : červenec 2013 I. FOTOPŘÍLOHA Vysoké Mýto, Rokycanova 144/IV, Vysoké Mýto; tel: ; fax: ; agroprojekce@agroprojekce.cz
