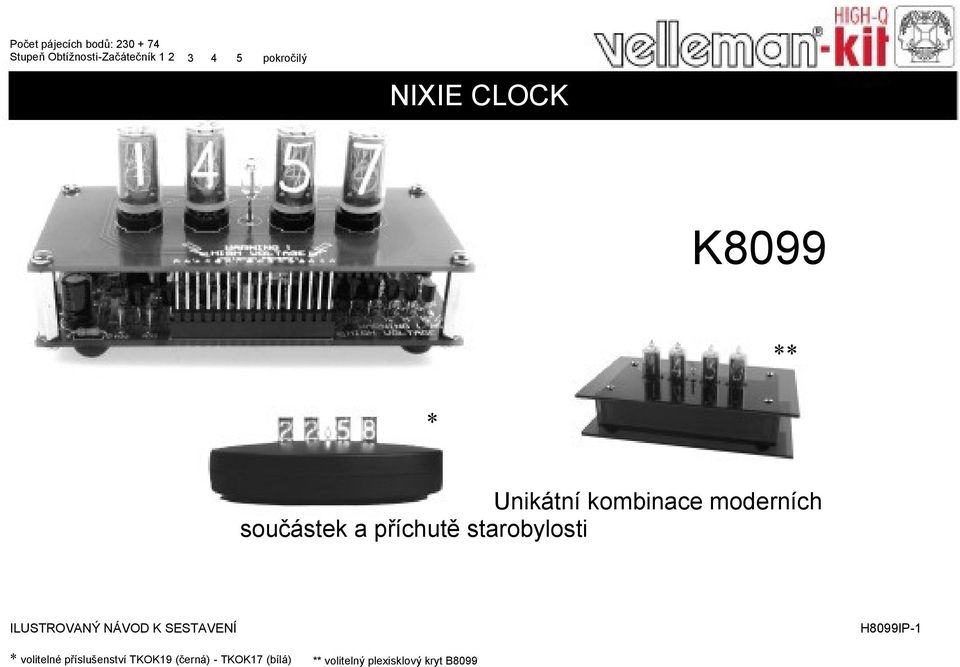

1 Počet pájecích bodů Stupeň Obtíţnosti-Začátečník pokročilý NIXIE CLOCK K8099 ** * Unikátní kombinace moderních součástek a příchutě starobylosti ILUSTROVANÝ NÁVOD K SESTAVENÍ H8099IP-1 * volitelné příslušenství TKOK19 (černá) - TKOK17 (bílá) ** volitelný plexisklový kryt B8099

2 Features & Specifications Uchopte svou šanci a sestavte si nyní hodiny s doutnavkami. Omezené Vydání! Co jsou tyto doutnavky? Doutnavky, které, popisujeme, jsou vlastně LED indikátory, které se pouţívaly ve starých dobách elektroniky v 50, 60 a zkraje 70-tých let. Doutnavky plněné neonem slouţily k zobrazování číselných dat. Byly většinou součástí různých vědeckých přístrojů, čítačů, voltmetrů, ovládacích panelů apod. Tyto neónové doutnavky mají charakteristický oranţový svit. Neonová čísla mají charakteristickou teplou oranţovou barvu. Jejich výroba je jiţ dávno skončena, coţ vysvětluje jejich cenu. Vlastnosti Vysoce kvalitní neonová doutnavka Ovládání Mikroprocesorem Neon HHMM odděleně Přesné vyobrazení času Volitelně moţnost vypnutí zobrazení Specifikace Zobrazovací doutnavka NOS Siemens ZM1336K Anoda HT +180VDC 12h/24h zobrazení (moţnost volby) 50/60Hz AC napájecí adaptér (auto-detekce) Napájení 9-12VAC / 300mA (volitelné) (například PS1205AC) Rozměry (délka x šířka x výška 110x55x60mm Volitelný kryt (nevrtaný) Černý TKOK19 Bílý TKOK17 Volitelné Příslušenství kryt (předvrtaný) B8099 2

3 Assembly hints 1. Sestavení (Přeskočení této části můţe vést k potíţím!) Ok, věnujte nám pozornost. Následující tipy vám pomohou úspěšně toto zařízení sestavit. Přečtěte si toto velmi pečlivě. 1.1 Ujistěte se, že máte odpovídající nářadí Velmi kvalitní páječku s malým hrotem o výkonu (25-40W). Hrot často čistěte o vlhkou houbičku nebo látku aby byl hrot stále čistý, naneste pájku na hrot. Tomuto procesu se říká Potahování a bude chránit hrot a zajistí kvalitní spoje. Kdyţ pájka nedrţí na hrotu, je potřeba jej vyčistit. Pouţívejte pájku s antioxidanty v jádru pájky. Diagonální kleště pro zkrácení přívodů součástek. Aby nedošlo ke zranění během zkracování přívodů kleštěmi Nemiřte přívody směrem k vašim očím. Delší ploché kleště pro ohnutí nebo přidrţení přívodů. Malý šroubovák pro elektroniku. Pro některé případy je vhodné mít malý přenosný multimetr Tipy k sestavení Ujistěte se, ţe vaše schopnosti a znalosti jsou dostatečné k sestavení této stavebnice. Sledujte pečlivě tento návod. Před provedením dalšího kroku se ujistěte, ţe všemu rozumíte. Pokračujte v sestavování v pořadí, jak vás vede tento návod. Pozice všech součástek je vyobrazena na desce plošného spoje.(printed Circuit Board). Hodnoty součástek ve schématu zapojení se mohou částečně měnit. Hodnoty v návodu pro sestavení jsou správné. * Zaškrtávejte si jednotlivé poloţky, abyste měli přehled, kam jste jiţ pokročili. Přečte si přiloţené informace týkající se bezpečnosti a zákaznického servisu. * Typografické nepřesnosti jsou vyloučeny. Vţdy se podívejte po posledním vydání tohoto návodu k sestavení. 3

4 Tipy k sestavení 1.3 Tipy týkající se pájení 1- Vţdy vkládejte součástky z protilehlé strany spojů a přívody pečlivě připájejte. 2- Zajistěte, aby pájený spoj měl kónický tvar a povrch spoje byl lesklý. 3- Zkraťte přívody co nejblíţe pájeného spoje. VYJÍMEJTE SOUČÁSTKY AŢ V ČASE, KDY JE BUDETE POTŘEBOVAT! AXIÁLNÍ SOUČÁSTKY JSOU UPEVNĚNY NA PÁSCE V POŘADÍ, KTERÉ ODPOVÍDÁ POSTUPU SESTAVENÍ 4

5 Sestavení DŮLEŢITÉ! V TÉTO STAVEBNICI SE VYSKYTUJÍ VYSOKÁ NAPĚTÍ. Vţdy pouţívejte pro tuto stavebnici vhodný kryt! Stavebnice obsahuje dvě desky spojů. Jedna deska pro ovládací elektroniku a druhá slouţí pro upevnění neónových doutnavek. Trubice vybalte, prohlédněte je a zacházejte s nimi velmi opatrně! Všechny součástky jsou umístěny na dvoustranné desce plošného spoje. Součástky zapájené do oboustranné desky je velmi obtíţné vyjmout, pokud jsou jiţ zapájeny. Proto před zapájením a montáţí vše pečlivě zkontrolujte! Tip Deska, která drţí neonové doutnavky je opatřena otvory, které se dají vyuţít jako šablona k označení a vyvrtání otvorů pro vhodný kryt. Hlavní Deska 1. Diody Pozor na polaritu! 2. Vodorovné Odpory CATHODE D1 D2 D3 D4 D... 1N4007 1N4007 1N4007 1N4007 D5 1N4148!!! R... R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12 R13 10K 10K 10K 10K 10K 100K 390K 1K 1K 1K 330K 10 3K ( B) ( B) ( B) ( B) ( B) ( B) ( B) ( B) ( B) ( B) ( B) ( B) ( ) 5

6 Konstrukce 3. Rychlá Dioda. Pozor na Polaritu! D6 UF IC objímka. Sledujte pozici výřezu 6. Regulátor Napětí VR Tranzistory T1 BC547 T2 BC547 T3 BC547 T4 BC557 T5... T19 MPSA42 T20... T23 MPSA92 9. Vertikální Odpory 7. MOSFET tranzistory R... IC 20p T24 IRF830 nebo pod. 5. Kondenzátory. R14... R31 10K ( B) R32... R35 22K ( B) R36... R39 220K ( B) C... C1 C2 C3 C4 C5 C6 100nF 100nF 100nF 100nF 100nF 100pF (104) (104) (104) (104) (104) (101) 10. Spínače SW1 set 6

7 Construction 11. Konektor 14. Pojistka. 17. Test Hlavní Desky 12. Cívka SK1 L1 330µH 13. Elektrolytický kondenzátor Pozor na polaritu! C7 220µF/25V C8 2.2µF to 4.7µF / 350V nebo vyšší C Jumper F1 1A Pokud si přejete pevnou značku pro sekundy Kterou tvoří Neonový indikátor, zapojte tento jumper do pozice SK IC. Sledujte pozici výřezu!!!pozor Vysoké Napětí!! NEDOTÝKEJTE SE VÝVODŮ NA DESCE Připojte k desce 12V AC (ne DC!) adaptér Opatrně změřte napětí asi 180V Mezi zemí (kovový kryt) a katodou (bílý prouţek) D6. V případě potíţí Zkontrolujte pojistku Zkontrolujte +5V DC na C2 & C4 Pozici IC1 Zapájení a pozici součástek. IC1 VK8099 (programmed PIC16F631-I/P) 7

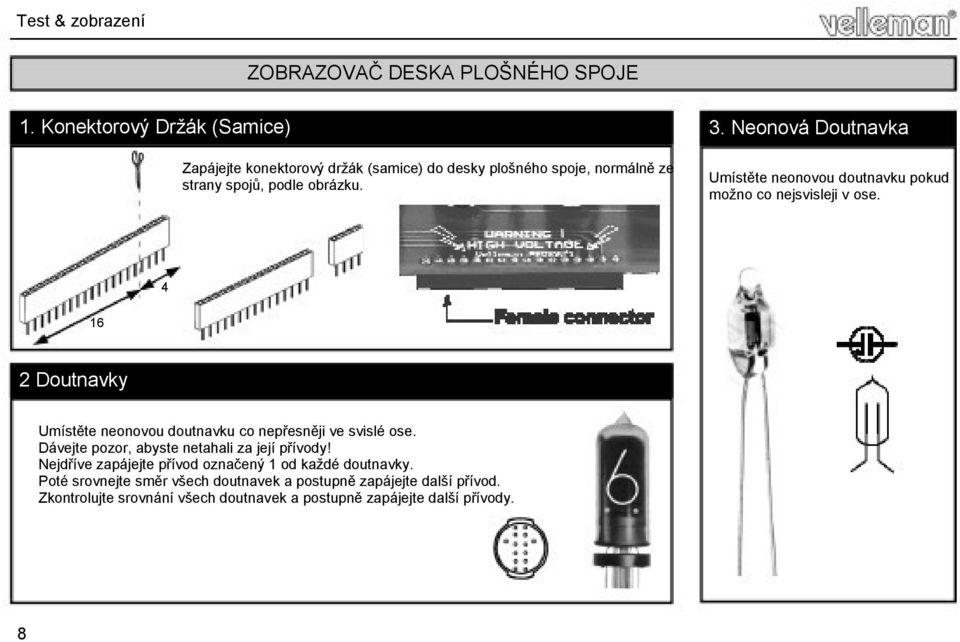

8 Test & zobrazení ZOBRAZOVAČ DESKA PLOŠNÉHO SPOJE 1. Konektorový Drţák (Samice) Zapájejte konektorový drţák (samice) do desky plošného spoje, normálně ze strany spojů, podle obrázku. 3. Neonová Doutnavka Umístěte neonovou doutnavku pokud moţno co nejsvisleji v ose Doutnavky Umístěte neonovou doutnavku co nepřesněji ve svislé ose. Dávejte pozor, abyste netahali za její přívody! Nejdříve zapájejte přívod označený 1 od kaţdé doutnavky. Poté srovnejte směr všech doutnavek a postupně zapájejte další přívod. Zkontrolujte srovnání všech doutnavek a postupně zapájejte další přívody. 8

9 Assembly & test ASSEMBLY Odstřihněte pinový drţák na pozici 17, takţe bude zbývat 16 kontaktů. Vloţte drţák do desky konektoru zobrazovače Sestavte Desky plošných Spojů pomocí 4 distančních sloupků a 8 šroubků. Ujistěte se, ţe všech 16 pinů prochází přes otvory v hlavní desce Distanční sloupek Připájejte konektor k hlavní desce a přebývající konektory odstřihněte. M3 6mm šroub! pouţijte 16 šroubů pokud K8099 je pouţit s B8099 ZÁVĚREČNÝ TEST Připojte 12V AC k hlavní desce, pokud vše opracuje správě, displej se rozsvítí. Projděte si návod pro další nastavení. 9

10 Konfigurace a nastavení KONFIGURACE A NASTAVENÍ HODIN 50Hz AC OK 1 Pouţijte 9-12VAC. Hodiny budou zobrazovat '50' nebo '60' po dobu 3 sekund. Záleţí na frekvenci napájecího AC napětí (Hz) ve vaší oblasti. Toto ukazuje, ţe hlavní část hodin pracuje správně. (Pokud hodiny ukazují '00', potom jste buď pouţili DC napětí namísto AC napětí, nebo je problém v obvodu detekce zero cross detection T1, R1, R2, R6, C3, D5) DC napájení nebo chyba zero cross 24h systém zobrazení Dále, hodiny zobrazí po dobu 3 sekund mód zobrazení. Krátkým stiskem tlačítka můţete přepínat mezi módem 12h a módem 24h. 2 UPOZORNĚNÍ Toto zařízení pouţívá vysoké napětí! Pokud jsou hodiny zapojeny do sítě, nikdy se nedotýkejte jiných, neţ plastových částí. 12h systém zobrazení Mód zobrazení je uloţen v paměti EEPROM a bude uchován pro příští zapnutí napájení. 10

11 Konfigurace a Nastavení Zobrazuje tyto hodnoty Aby bylo moţno šetřit energii a také ţivotnost doutnavek, umoţňují hodiny zhasnutí displeje v určitou dobu, kdy například nejste přítomen nebo v noci apod. Číslice zleva ukazují hodiny (00 to 23). 3 Krátkým stiskem tlačítka můţete nastavit čas, kdy se mají tyto hodnoty zobrazovat a kdy se nemají zobrazovat. A to individuálně pro kaţdou hodinu během dne je moţno provést toto nastavení. Krátkým uvolněním tlačítka se automaticky nastaví vybraná hodnota. Nezobrazuje tyto hodnoty Jako základní nastavení je nastaveno, ţe hodiny se nezobrazují během 1-6 hodiny ranní. Nastavení je uloţeno v paměti EEPROM a bude funkční také při příštím zapnutí napájení hodin. Nyní můţete nastavit hodiny. Stiskněte a podrţte tlačítko. Po několika sekundách se displej vynuluje a nastaví na hodnotě 00. Uvolněte tlačítko po dosaţení poţadované hodnoty nastavení. Nastavení, kdyţ displej není právě aktivní (nesvítí) Pokud displej nesvítí, krátkým stiskem tlačítka nastavení hodin se rozsvítí na dobu 5 sekund a poté opět zhasne. Poznámka Doutnavka fungující jako separátor bude aktivní (svítit) stále i kdyţ je displej zhasnutý. Slouţí jako indikace, ţe je vysoké napětí stále přítomno. Protoţe není přítomen nějaký indikátor AM nebo PM (dopoledne, odpoledne), vţdy při nastavování hodin přepněte do módu 24h, i kdyţ byl předtím nastaven mód 12h. Po nastavení můţete jednotku navrátit do módu 12h. 11

12 Schéma Zapojení Schéma Zapojení "základní" 12

13 Schéma Zapojení Schéma Zapojení "zobrazovač" 13

14 PCB Hlavní Deska Plošného Spoje 14

15 PCB Deska Plošného Spoje Zobrazovací Jednotky 15
