1 Model číslo: SS1024R / SS1524R / SS2024R Solární regulátor odolný proti vlhkosti Uživatelský manuál Děkujeme, že jste si vybrali náš produkt! Tento manuál vám poskytne důležité informace a rady s instalací, řešením problémů apod. Přečtěte si prosím pečlivě tento manuál, než výrobek použijete, a věnujte pozornost doporučením ohledně bezpečnosti 1

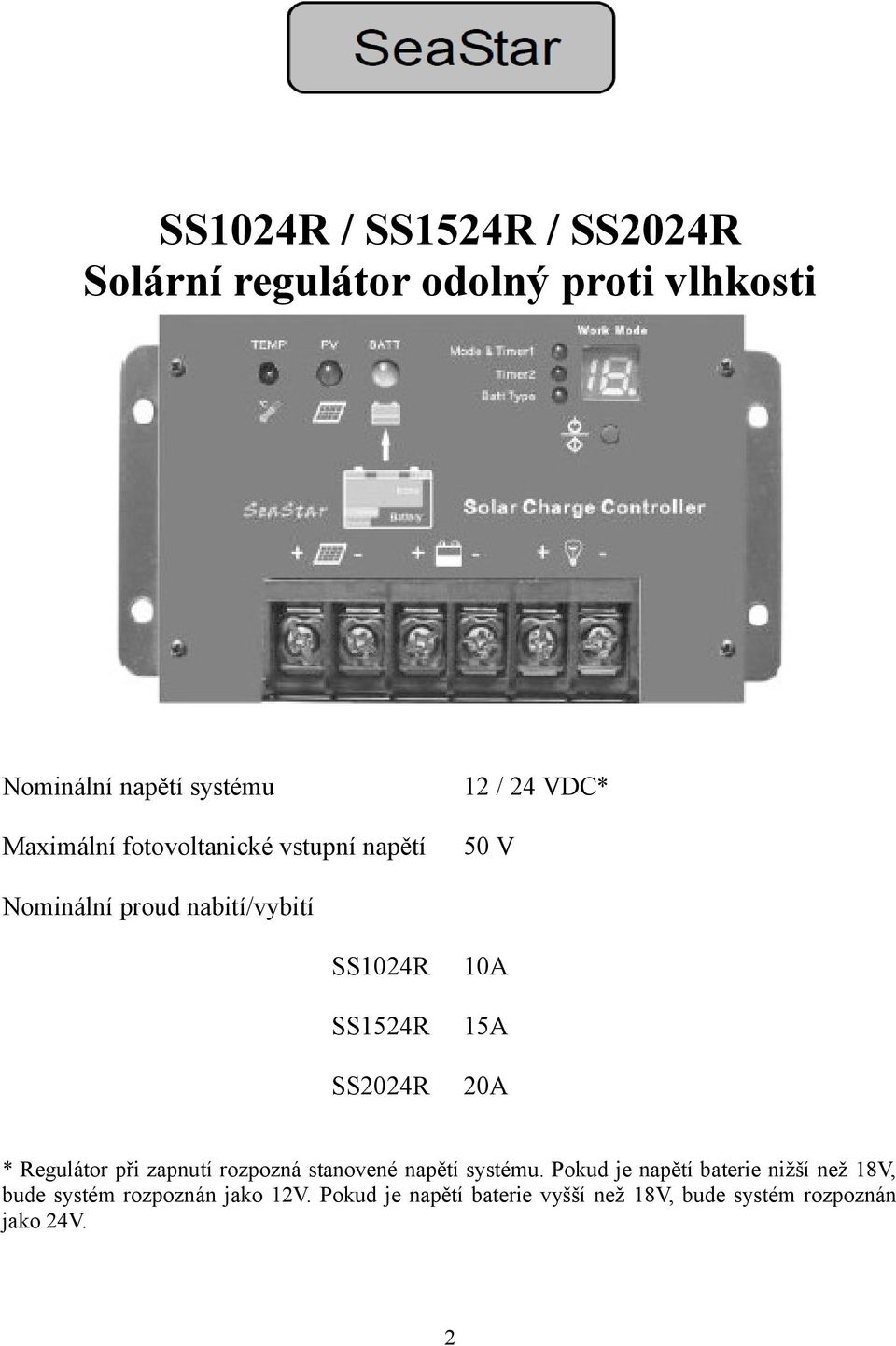

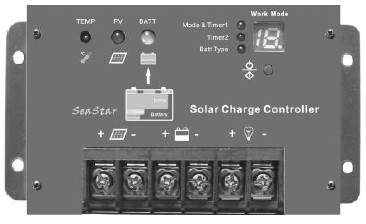

2 SS1024R / SS1524R / SS2024R Solární regulátor odolný proti vlhkosti Nominální napětí systému Maximální fotovoltanické vstupní napětí 12 / 24 VDC* 50 V Nominální proud nabití/vybití SS1024R SS1524R SS2024R 10A 15A 20A * Regulátor při zapnutí rozpozná stanovené napětí systému. Pokud je napětí baterie nižší než 18V, bude systém rozpoznán jako 12V. Pokud je napětí baterie vyšší než 18V, bude systém rozpoznán jako 24V. 2

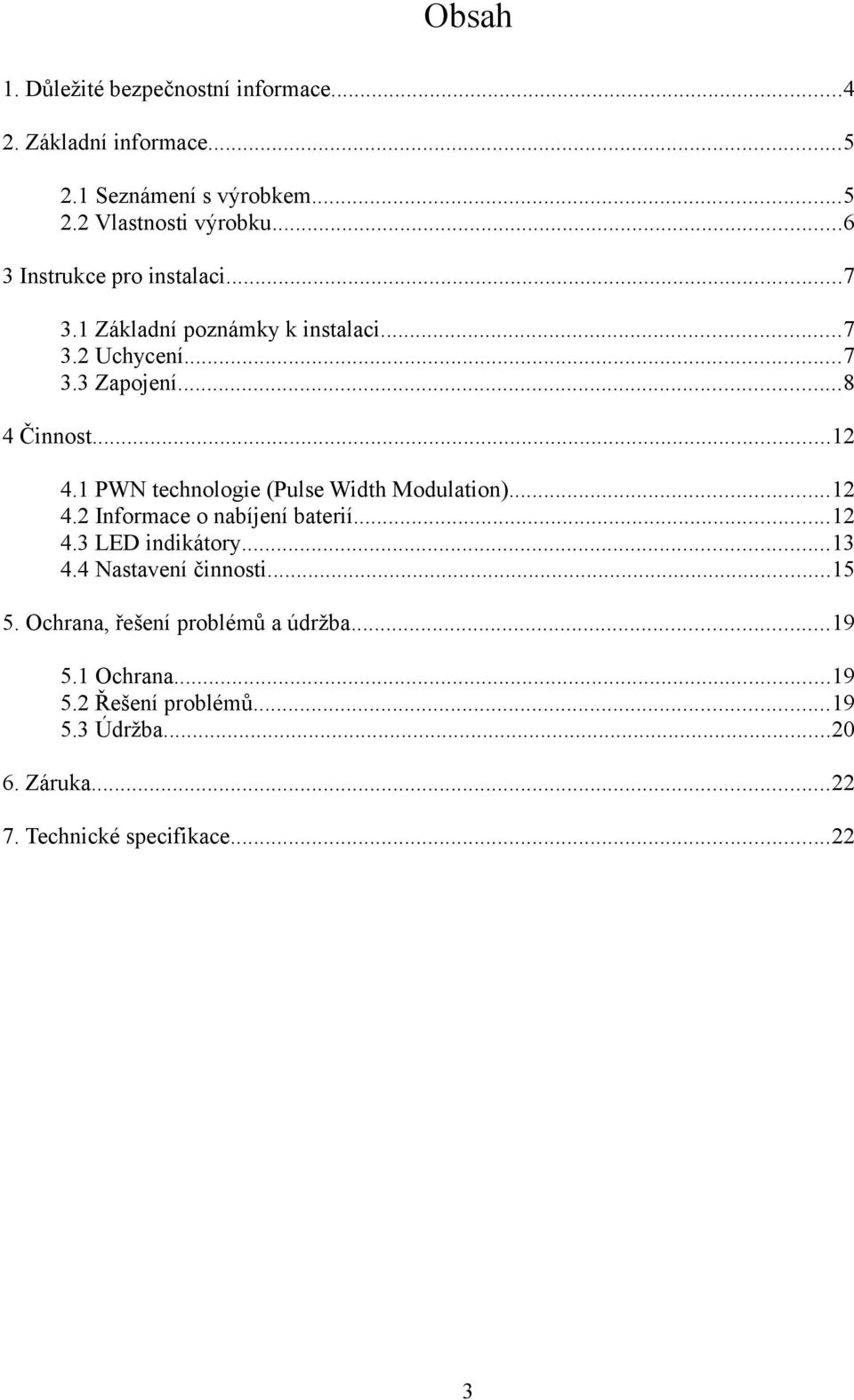

3 Obsah 1. Důležité bezpečnostní informace Základní informace Seznámení s výrobkem Vlastnosti výrobku Instrukce pro instalaci Základní poznámky k instalaci Uchycení Zapojení Činnost PWN technologie (Pulse Width Modulation) Informace o nabíjení baterií LED indikátory Nastavení činnosti Ochrana, řešení problémů a údržba Ochrana Řešení problémů Údržba Záruka Technické specifikace

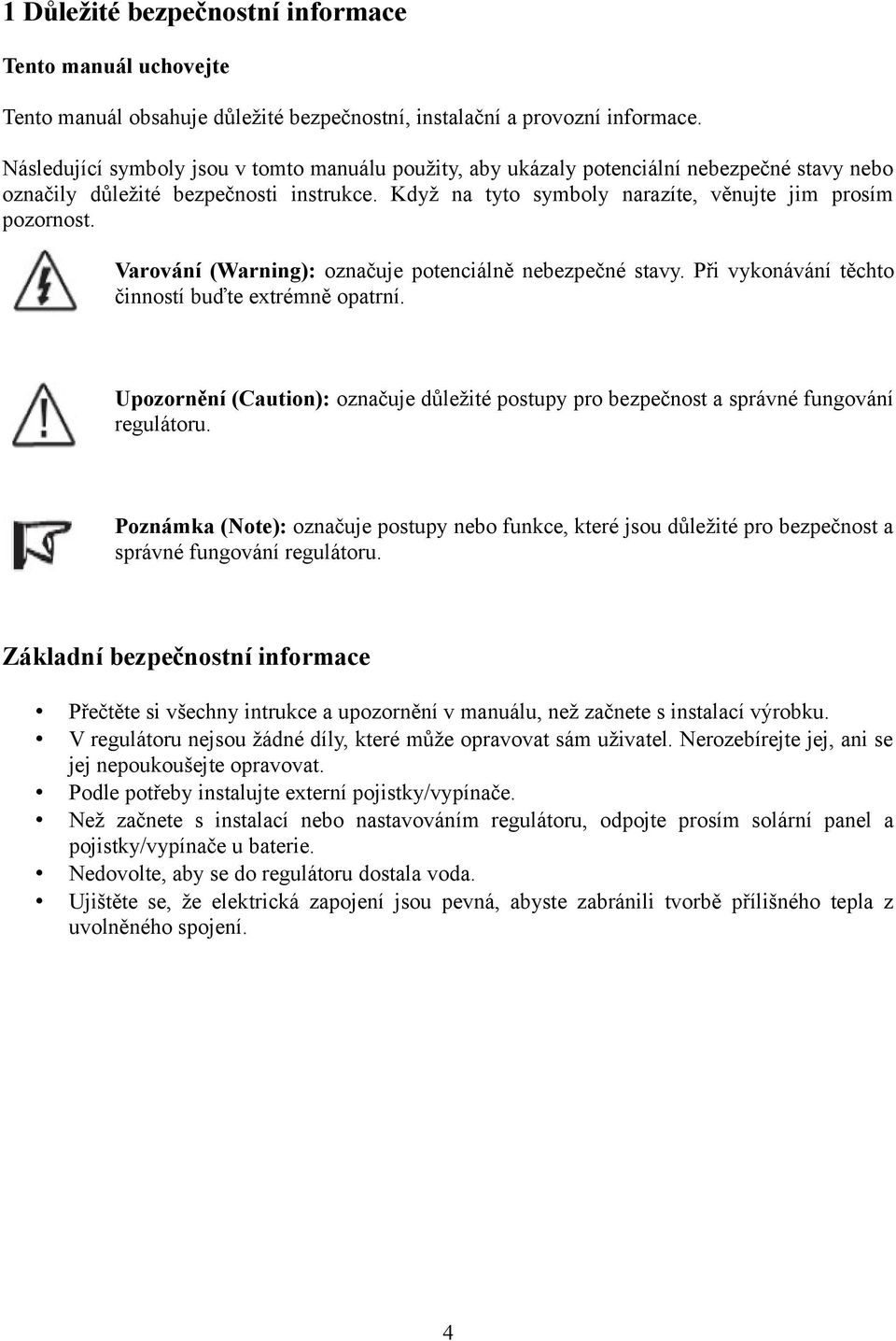

4 1 Důležité bezpečnostní informace Tento manuál uchovejte Tento manuál obsahuje důležité bezpečnostní, instalační a provozní informace. Následující symboly jsou v tomto manuálu použity, aby ukázaly potenciální nebezpečné stavy nebo označily důležité bezpečnosti instrukce. Když na tyto symboly narazíte, věnujte jim prosím pozornost. Varování (Warning): označuje potenciálně nebezpečné stavy. Při vykonávání těchto činností buďte extrémně opatrní. Upozornění (Caution): označuje důležité postupy pro bezpečnost a správné fungování regulátoru. Poznámka (Note): označuje postupy nebo funkce, které jsou důležité pro bezpečnost a správné fungování regulátoru. Základní bezpečnostní informace Přečtěte si všechny intrukce a upozornění v manuálu, než začnete s instalací výrobku. V regulátoru nejsou žádné díly, které může opravovat sám uživatel. Nerozebírejte jej, ani se jej nepoukoušejte opravovat. Podle potřeby instalujte externí pojistky/vypínače. Než začnete s instalací nebo nastavováním regulátoru, odpojte prosím solární panel a pojistky/vypínače u baterie. Nedovolte, aby se do regulátoru dostala voda. Ujištěte se, že elektrická zapojení jsou pevná, abyste zabránili tvorbě přílišného tepla z uvolněného spojení. 4

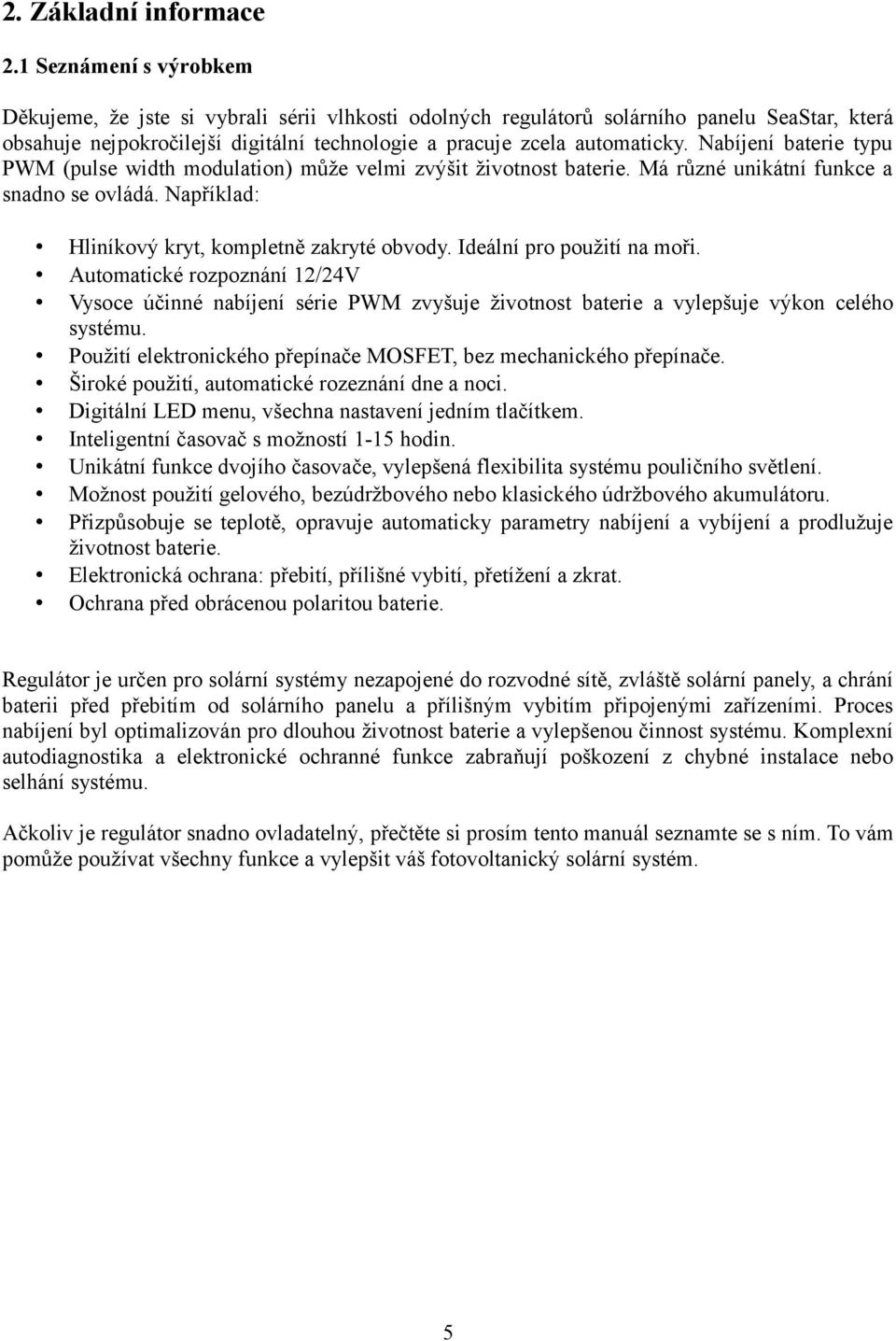

5 2. Základní informace 2.1 Seznámení s výrobkem Děkujeme, že jste si vybrali sérii vlhkosti odolných regulátorů solárního panelu SeaStar, která obsahuje nejpokročilejší digitální technologie a pracuje zcela automaticky. Nabíjení baterie typu PWM (pulse width modulation) může velmi zvýšit životnost baterie. Má různé unikátní funkce a snadno se ovládá. Například: Hliníkový kryt, kompletně zakryté obvody. Ideální pro použití na moři. Automatické rozpoznání 12/24V Vysoce účinné nabíjení série PWM zvyšuje životnost baterie a vylepšuje výkon celého systému. Použití elektronického přepínače MOSFET, bez mechanického přepínače. Široké použití, automatické rozeznání dne a noci. Digitální LED menu, všechna nastavení jedním tlačítkem. Inteligentní časovač s možností 1-15 hodin. Unikátní funkce dvojího časovače, vylepšená flexibilita systému pouličního světlení. Možnost použití gelového, bezúdržbového nebo klasického údržbového akumulátoru. Přizpůsobuje se teplotě, opravuje automaticky parametry nabíjení a vybíjení a prodlužuje životnost baterie. Elektronická ochrana: přebití, přílišné vybití, přetížení a zkrat. Ochrana před obrácenou polaritou baterie. Regulátor je určen pro solární systémy nezapojené do rozvodné sítě, zvláště solární panely, a chrání baterii před přebitím od solárního panelu a přílišným vybitím připojenými zařízeními. Proces nabíjení byl optimalizován pro dlouhou životnost baterie a vylepšenou činnost systému. Komplexní autodiagnostika a elektronické ochranné funkce zabraňují poškození z chybné instalace nebo selhání systému. Ačkoliv je regulátor snadno ovladatelný, přečtěte si prosím tento manuál seznamte se s ním. To vám pomůže používat všechny funkce a vylepšit váš fotovoltanický solární systém. 5

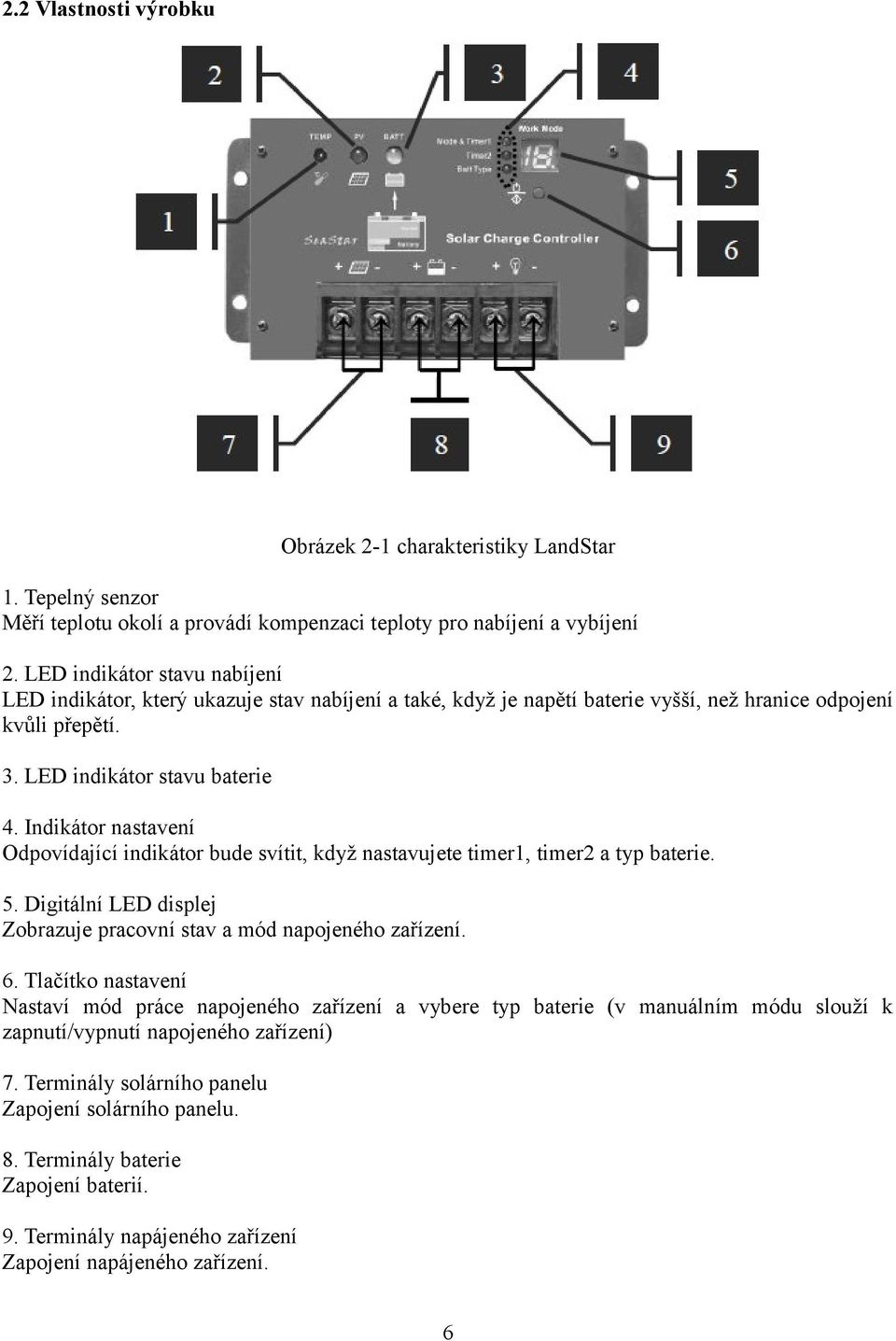

6 2.2 Vlastnosti výrobku Obrázek 2-1 charakteristiky LandStar 1. Tepelný senzor Měří teplotu okolí a provádí kompenzaci teploty pro nabíjení a vybíjení 2. LED indikátor stavu nabíjení LED indikátor, který ukazuje stav nabíjení a také, když je napětí baterie vyšší, než hranice odpojení kvůli přepětí. 3. LED indikátor stavu baterie 4. Indikátor nastavení Odpovídající indikátor bude svítit, když nastavujete timer1, timer2 a typ baterie. 5. Digitální LED displej Zobrazuje pracovní stav a mód napojeného zařízení. 6. Tlačítko nastavení Nastaví mód práce napojeného zařízení a vybere typ baterie (v manuálním módu slouží k zapnutí/vypnutí napojeného zařízení) 7. Terminály solárního panelu Zapojení solárního panelu. 8. Terminály baterie Zapojení baterií. 9. Terminály napájeného zařízení Zapojení napájeného zařízení. 6

7 3. Instrukce pro instalaci 3.1. Základní poznámky k instalaci Než začnete s instalací, přečtěte si nejprve celý návod na instalaci. Když pracujete s bateriemi, buďte velmi opatrní. Nasaďte si ochranné brýle. Mějte po ruce vodu pro případ mytí nebo čištění kontaktů potřísněných kyselinou z baterie. Používejte izolované nástroje a nepokládejte vedle baterie kovové předměty. Během nabíjení může baterie produkovat výbušné plyny. Zajištěte dostatečné odvětrávání. Neinstalujte výrobek na místa s přímým slunečním světlem nebo na nichž do něj může proniknout voda. Uvolněné a/nebo zkorodované elektrické kabely mohou vytvořit odporové spojení, které roztaví izolaci, spálí okolní materiály nebo dokonce i způsobí požár. Ujistěte se, že jsou spojení pevná a pro zajištění kabelů použijte svorky, aby nevyčuhovaly z přenosných zařízení. Používejte pouze s gelovými, bezúdržbovými nebo klasickými údržbovými olověnými akumulátory. Propojení s baterií by mělo být napojeno na jeden článek nebo více článků (battery bank). Následující instrukce se vztahují k jednotlivé baterii, ale toto spojení lze aplikovat jak na jednu, tak na skupinu baterií zapojených dohromady v "battery bank". Vyberte systémové kabely podle síly proudu 3A/mm Uchycení Poznámka: Když regulátor uchycujete, zajistěte volný průchod vzduchu skrze větrací otvory. Nad a pod regulátorem by mělo být kvůli chlazení alespoň 150 mm (6 palců) volného místa. Pokud je namontován v krabičce (enclosure), doporučuje se přidat chlazení. Varování: Nebezpečí výbuchu! Nikdy regulátor neinstalujte v blízkosti s klasickými údržbovými olověnými akumulátory! Neinstalujte na uzavřená místa, kde se můžou nahromadit plyny z baterie. Krok 1: Vyberte místo uchycení Umístěte regulátor na vertikálním povrchu, na který nedopadá přímé sluneční záření, není tam vysoká teplota a voda. Zajistěte dobré odvětrávání. Krok 2: Zajistěte dostatek prostoru Umístěte regulátor na místo, kam bude uchycen. Ujistěte se, že je tam dostatek místa pro kabely a proudění vzduchu. 7

8 Obrázek 3-1 Uchycení a chlazení Krok 3: Vyznačte dírky Tužkou nebo perem vyznačte čtyři dírky pro uchycení regulátoru. Krok 4: Vyvrtejte dírky Odložte regulátor a vyvrtejte čtyři dírky na vyznačených místech. Krok 5: Připevněte regulátor Umístěte regulátor na povrch a srovnejte úchytné dírky s vyvrtanými dírkami z kroku 4. Upevněte regulátor šrouby. 3.3 Zapojení Poznámka: Pro maximální bezpečnost během instalace se řiďte doporučeným pořadím zapojení. Poznámka: Regulátor je běžný regulátor s pozitivním uzemněním. Upozornění: Nenapojujte zařízení, která vyžadují více proudu, než může regulátor poskytnout. Upozornění: Ujistěte se, že u přenosných zařízení máte zajištěné všechny kabely. Nezajištěné kabely vytváří volná a odporová spojení, která mohou způsobit nadměrné teplo a/nebo požár. Krok 1: Zapojení baterie Varování: Riziko výbuchu nebo požáru! Nikdy nezkratujte pozitivní (+) a negativní (-) pól baterie nebo kabely. 8

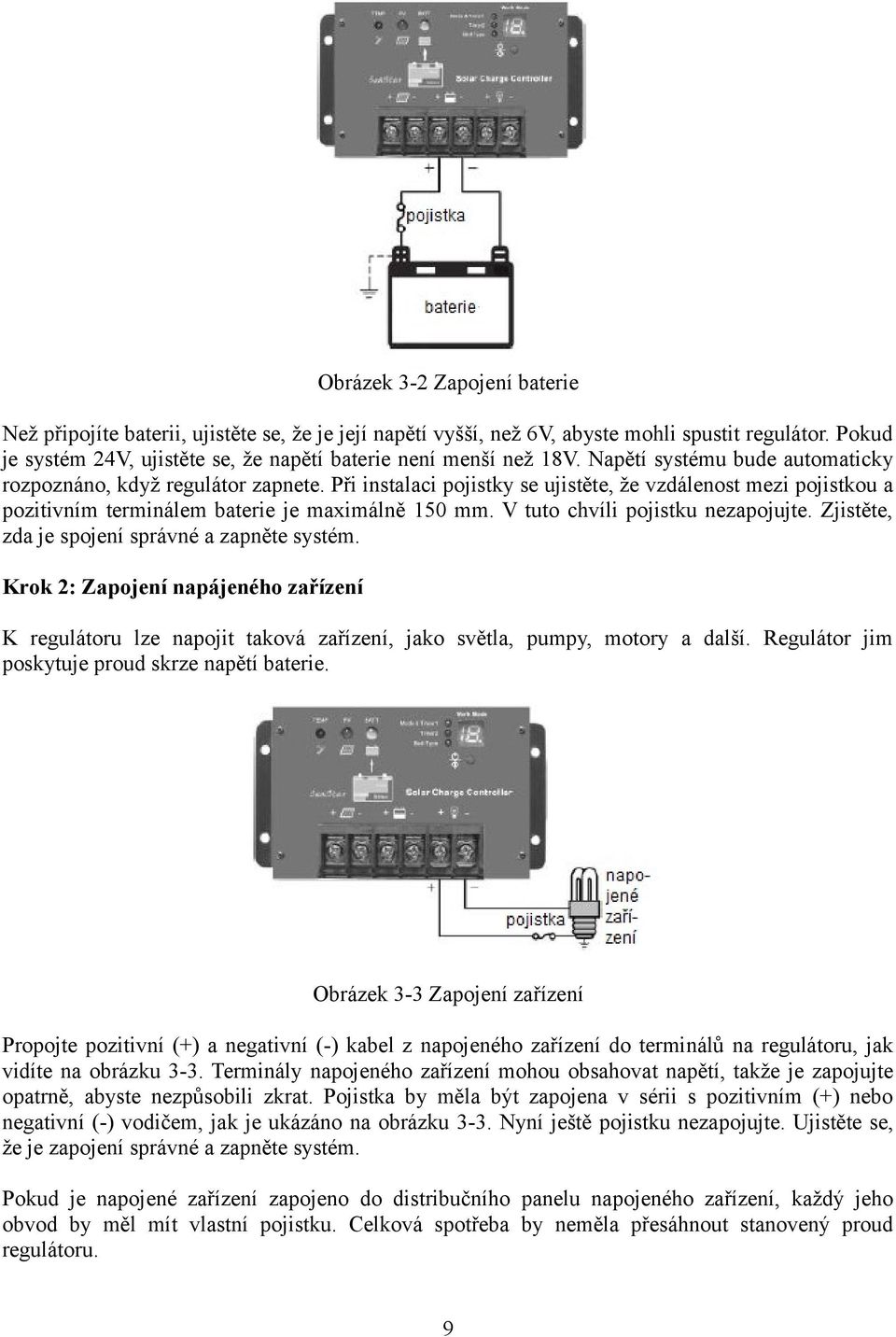

9 Obrázek 3-2 Zapojení baterie Než připojíte baterii, ujistěte se, že je její napětí vyšší, než 6V, abyste mohli spustit regulátor. Pokud je systém 24V, ujistěte se, že napětí baterie není menší než 18V. Napětí systému bude automaticky rozpoznáno, když regulátor zapnete. Při instalaci pojistky se ujistěte, že vzdálenost mezi pojistkou a pozitivním terminálem baterie je maximálně 150 mm. V tuto chvíli pojistku nezapojujte. Zjistěte, zda je spojení správné a zapněte systém. Krok 2: Zapojení napájeného zařízení K regulátoru lze napojit taková zařízení, jako světla, pumpy, motory a další. Regulátor jim poskytuje proud skrze napětí baterie. Obrázek 3-3 Zapojení zařízení Propojte pozitivní (+) a negativní (-) kabel z napojeného zařízení do terminálů na regulátoru, jak vidíte na obrázku 3-3. Terminály napojeného zařízení mohou obsahovat napětí, takže je zapojujte opatrně, abyste nezpůsobili zkrat. Pojistka by měla být zapojena v sérii s pozitivním (+) nebo negativní (-) vodičem, jak je ukázáno na obrázku 3-3. Nyní ještě pojistku nezapojujte. Ujistěte se, že je zapojení správné a zapněte systém. Pokud je napojené zařízení zapojeno do distribučního panelu napojeného zařízení, každý jeho obvod by měl mít vlastní pojistku. Celková spotřeba by neměla přesáhnout stanovený proud regulátoru. 9

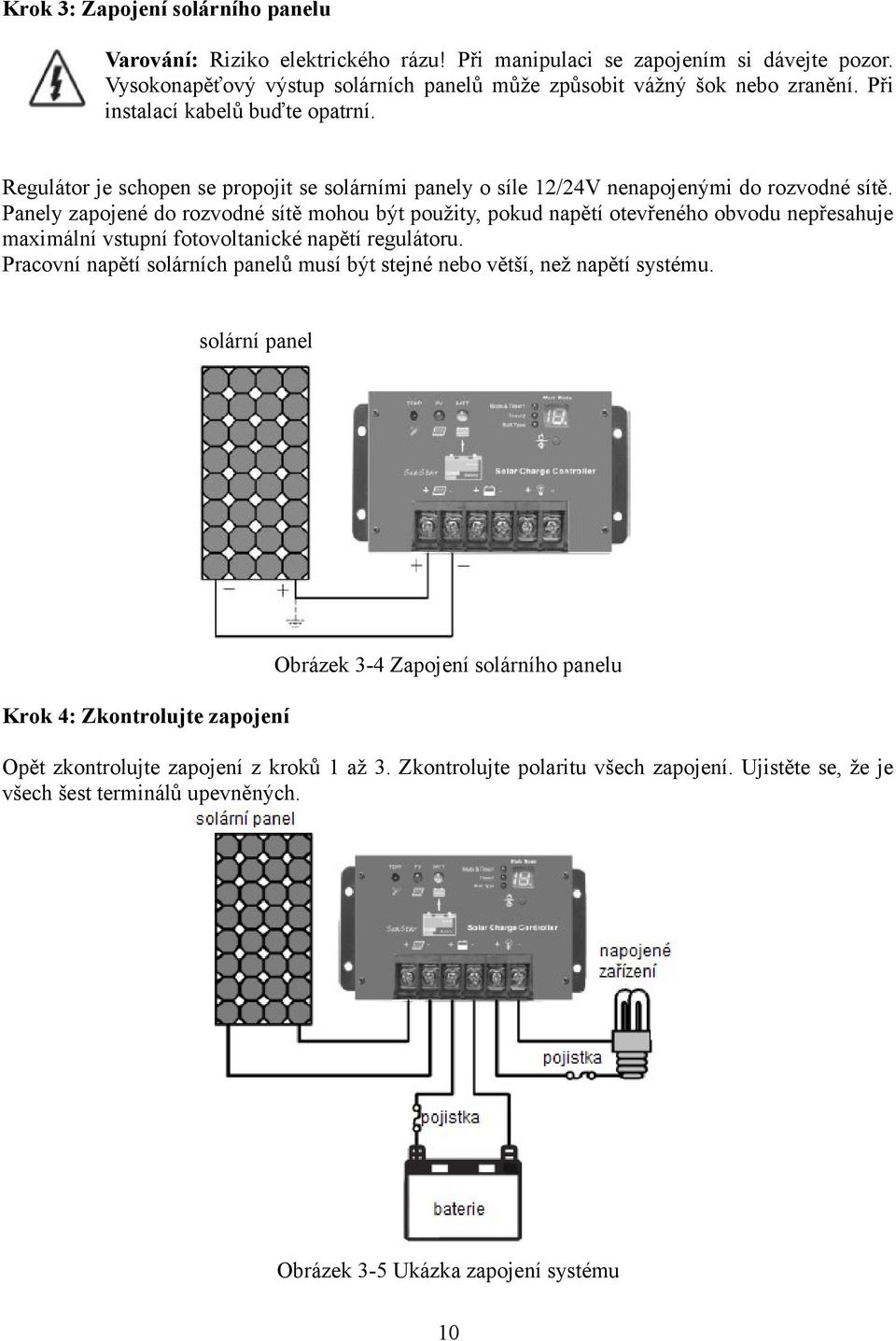

10 Krok 3: Zapojení solárního panelu Varování: Riziko elektrického rázu! Při manipulaci se zapojením si dávejte pozor. Vysokonapěťový výstup solárních panelů může způsobit vážný šok nebo zranění. Při instalací kabelů buďte opatrní. Regulátor je schopen se propojit se solárními panely o síle 12/24V nenapojenými do rozvodné sítě. Panely zapojené do rozvodné sítě mohou být použity, pokud napětí otevřeného obvodu nepřesahuje maximální vstupní fotovoltanické napětí regulátoru. Pracovní napětí solárních panelů musí být stejné nebo větší, než napětí systému. solární panel Krok 4: Zkontrolujte zapojení Obrázek 3-4 Zapojení solárního panelu Opět zkontrolujte zapojení z kroků 1 až 3. Zkontrolujte polaritu všech zapojení. Ujistěte se, že je všech šest terminálů upevněných. Obrázek 3-5 Ukázka zapojení systému 10

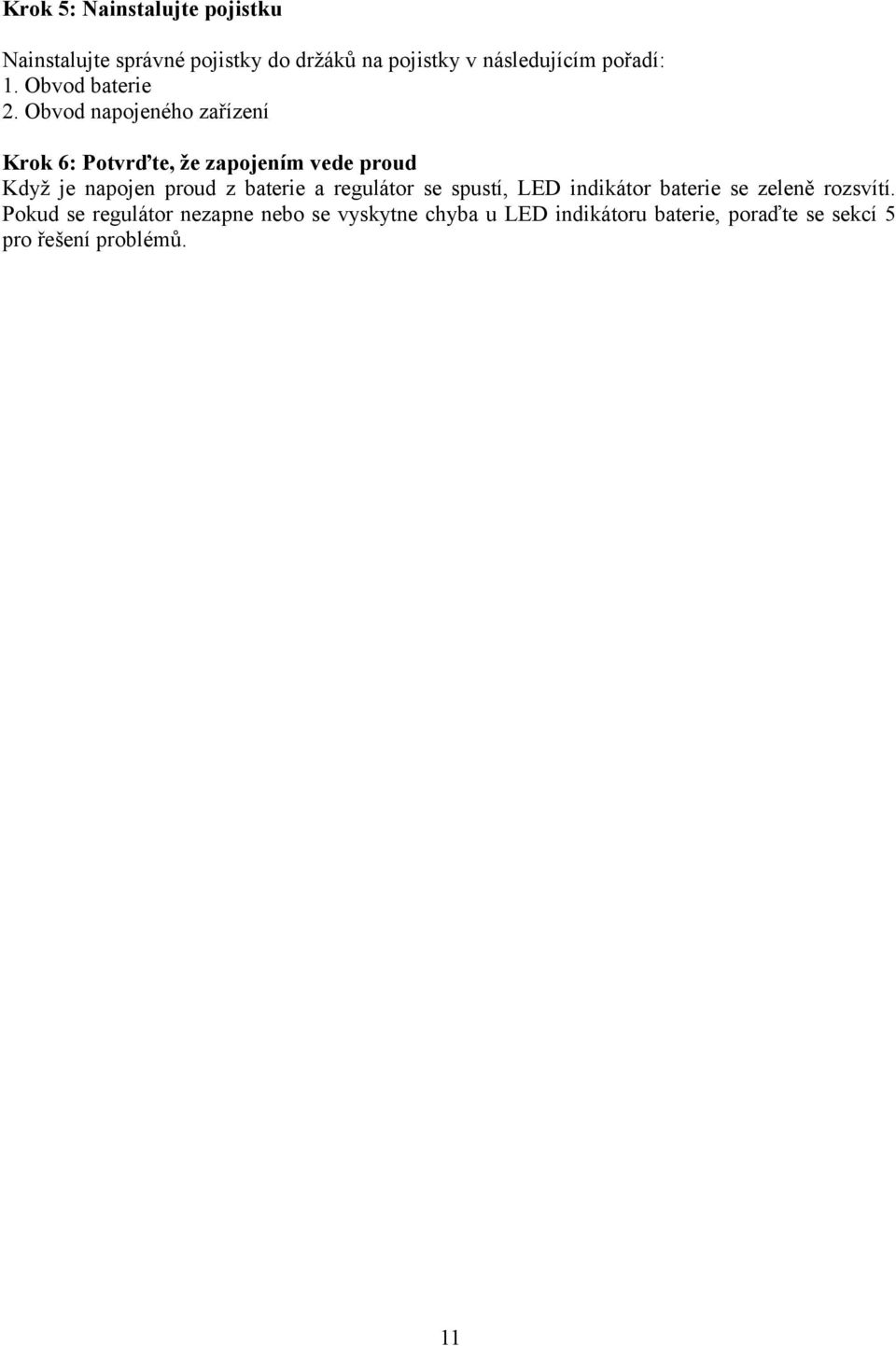

11 Krok 5: Nainstalujte pojistku Nainstalujte správné pojistky do držáků na pojistky v následujícím pořadí: 1. Obvod baterie 2. Obvod napojeného zařízení Krok 6: Potvrďte, že zapojením vede proud Když je napojen proud z baterie a regulátor se spustí, LED indikátor baterie se zeleně rozsvítí. Pokud se regulátor nezapne nebo se vyskytne chyba u LED indikátoru baterie, poraďte se sekcí 5 pro řešení problémů. 11

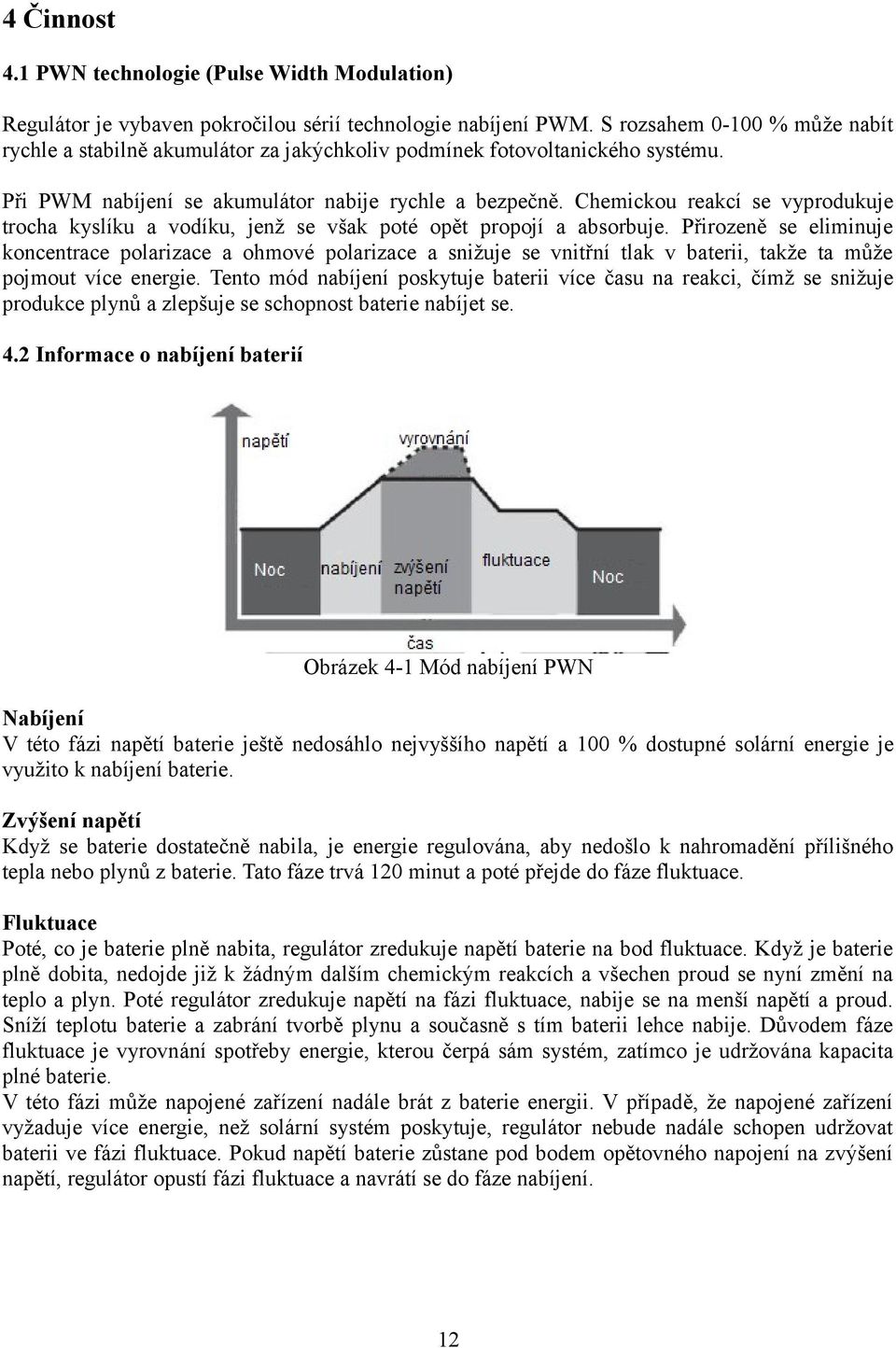

12 4 Činnost 4.1 PWN technologie (Pulse Width Modulation) Regulátor je vybaven pokročilou sérií technologie nabíjení PWM. S rozsahem % může nabít rychle a stabilně akumulátor za jakýchkoliv podmínek fotovoltanického systému. Při PWM nabíjení se akumulátor nabije rychle a bezpečně. Chemickou reakcí se vyprodukuje trocha kyslíku a vodíku, jenž se však poté opět propojí a absorbuje. Přirozeně se eliminuje koncentrace polarizace a ohmové polarizace a snižuje se vnitřní tlak v baterii, takže ta může pojmout více energie. Tento mód nabíjení poskytuje baterii více času na reakci, čímž se snižuje produkce plynů a zlepšuje se schopnost baterie nabíjet se. 4.2 Informace o nabíjení baterií Obrázek 4-1 Mód nabíjení PWN Nabíjení V této fázi napětí baterie ještě nedosáhlo nejvyššího napětí a 100 % dostupné solární energie je využito k nabíjení baterie. Zvýšení napětí Když se baterie dostatečně nabila, je energie regulována, aby nedošlo k nahromadění přílišného tepla nebo plynů z baterie. Tato fáze trvá 120 minut a poté přejde do fáze fluktuace. Fluktuace Poté, co je baterie plně nabita, regulátor zredukuje napětí baterie na bod fluktuace. Když je baterie plně dobita, nedojde již k žádným dalším chemickým reakcích a všechen proud se nyní změní na teplo a plyn. Poté regulátor zredukuje napětí na fázi fluktuace, nabije se na menší napětí a proud. Sníží teplotu baterie a zabrání tvorbě plynu a současně s tím baterii lehce nabije. Důvodem fáze fluktuace je vyrovnání spotřeby energie, kterou čerpá sám systém, zatímco je udržována kapacita plné baterie. V této fázi může napojené zařízení nadále brát z baterie energii. V případě, že napojené zařízení vyžaduje více energie, než solární systém poskytuje, regulátor nebude nadále schopen udržovat baterii ve fázi fluktuace. Pokud napětí baterie zůstane pod bodem opětovného napojení na zvýšení napětí, regulátor opustí fázi fluktuace a navrátí se do fáze nabíjení. 12

13 Vyrovnání napětí Varování: Riziko výbuchu! Vyrovnávání klasického údržbového akumulátoru může produkovat výbušné plyny, takže je třeba dobré odvětrávání. Poznámka: Poškození vybavení! Vyrovnávání může navýšit napětí baterie na úroveň, která poškozuje citlivá zařízení na stejnosměrný proud (DC). Ujistěte se, že všechna napojená zařízení mají možné vstupní napětí vyšší než bod, při němž se spouští vyrovnávání napětí. Poznámka: Poškození vybavení! Přepětí a nadměrná produkce plynu může poškodit kryt baterie a začít na něm vzlínání. Pokud je vyrovnávání příliš dlouhé nebo s příliš vysokým nábojem, může způsobit poškození. Pořádně si prosím prohlédněte specifika baterie použité v systému. Jisté typy baterií mohou těžit z pravidelného vyrovnávání elektrického náboje, které vyrovnává napětí baterie a dokončuje chemickou reakci. Navyšuje se tím napětí baterie na vyšší hodnoty, než standard, díky čemuž dochází k uvolňování plynů z elektrolytu. Pokud dojde s přílišnému vybití baterie, regulátor automaticky zapne vyrovnávání, které bude v činnosti 120 minut. Vyrovnávání a zvýšení napětí neprobíhají neustále, aby se zamezilo přílišné produkci plynů nebo přehřátí baterie. 4.3 LED indikátory LED indikátor stavu nabíjení LED indikátor stavu baterie Obrázek 4-2 LED indikátory Indikátor stavu nabíjení Svítí zeleně, pokud je k dispozici sluneční světlo pro nabíjení Rychle zeleně bliká, když je v baterii přepětí. Pro řešení problémů se prosím podívejte do sekce 5. 13

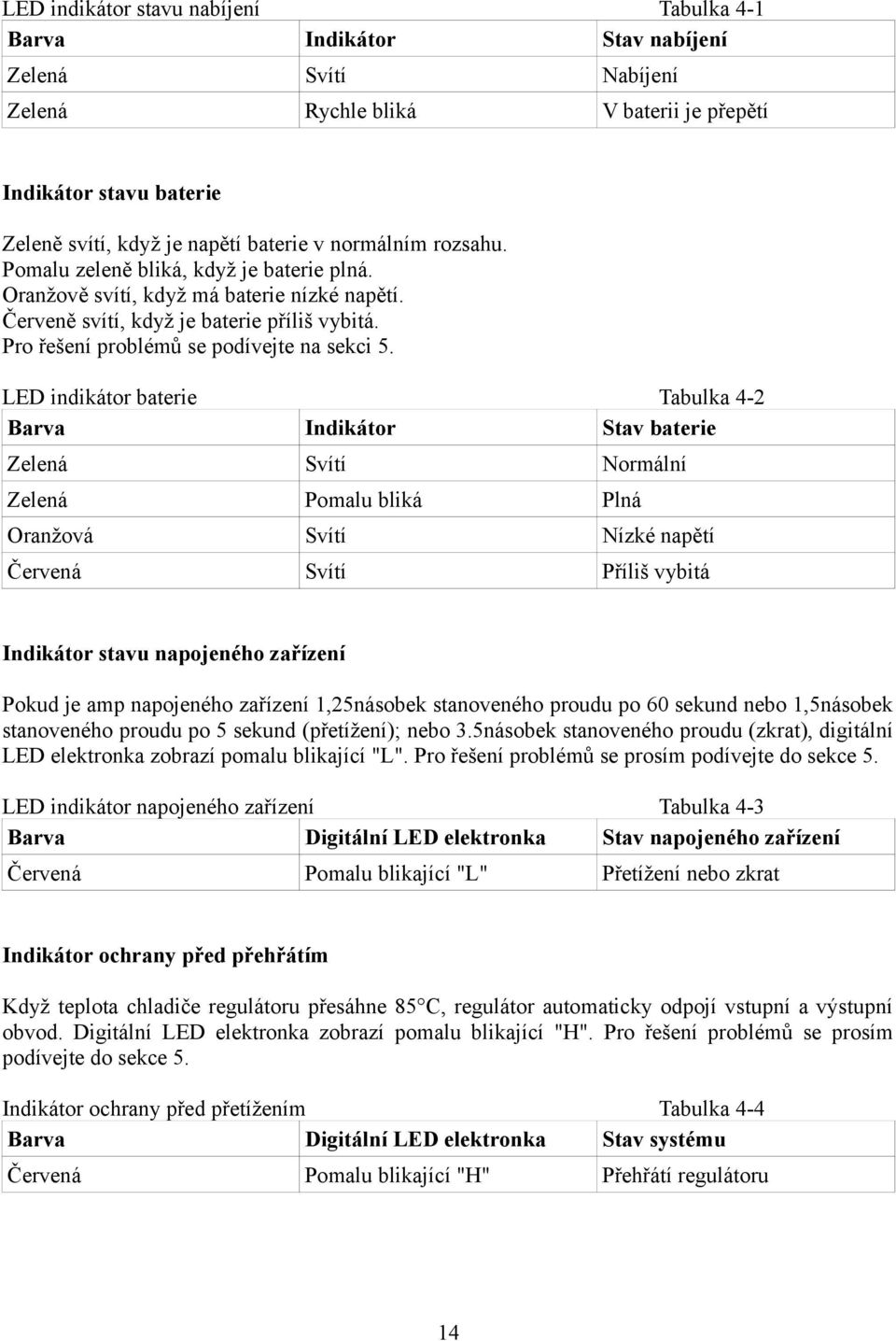

14 LED indikátor stavu nabíjení Tabulka 4-1 Barva Indikátor Stav nabíjení Zelená Svítí Nabíjení Zelená Rychle bliká V baterii je přepětí Indikátor stavu baterie Zeleně svítí, když je napětí baterie v normálním rozsahu. Pomalu zeleně bliká, když je baterie plná. Oranžově svítí, když má baterie nízké napětí. Červeně svítí, když je baterie příliš vybitá. Pro řešení problémů se podívejte na sekci 5. LED indikátor baterie Tabulka 4-2 Barva Indikátor Stav baterie Zelená Svítí Normální Zelená Pomalu bliká Plná Oranžová Svítí Nízké napětí Červená Svítí Příliš vybitá Indikátor stavu napojeného zařízení Pokud je amp napojeného zařízení 1,25násobek stanoveného proudu po 60 sekund nebo 1,5násobek stanoveného proudu po 5 sekund (přetížení); nebo 3.5násobek stanoveného proudu (zkrat), digitální LED elektronka zobrazí pomalu blikající "L". Pro řešení problémů se prosím podívejte do sekce 5. LED indikátor napojeného zařízení Tabulka 4-3 Barva Digitální LED elektronka Stav napojeného zařízení Červená Pomalu blikající "L" Přetížení nebo zkrat Indikátor ochrany před přehřátím Když teplota chladiče regulátoru přesáhne 85 C, regulátor automaticky odpojí vstupní a výstupní obvod. Digitální LED elektronka zobrazí pomalu blikající "H". Pro řešení problémů se prosím podívejte do sekce 5. Indikátor ochrany před přetížením Tabulka 4-4 Barva Digitální LED elektronka Stav systému Červená Pomalu blikající "H" Přehřátí regulátoru 14

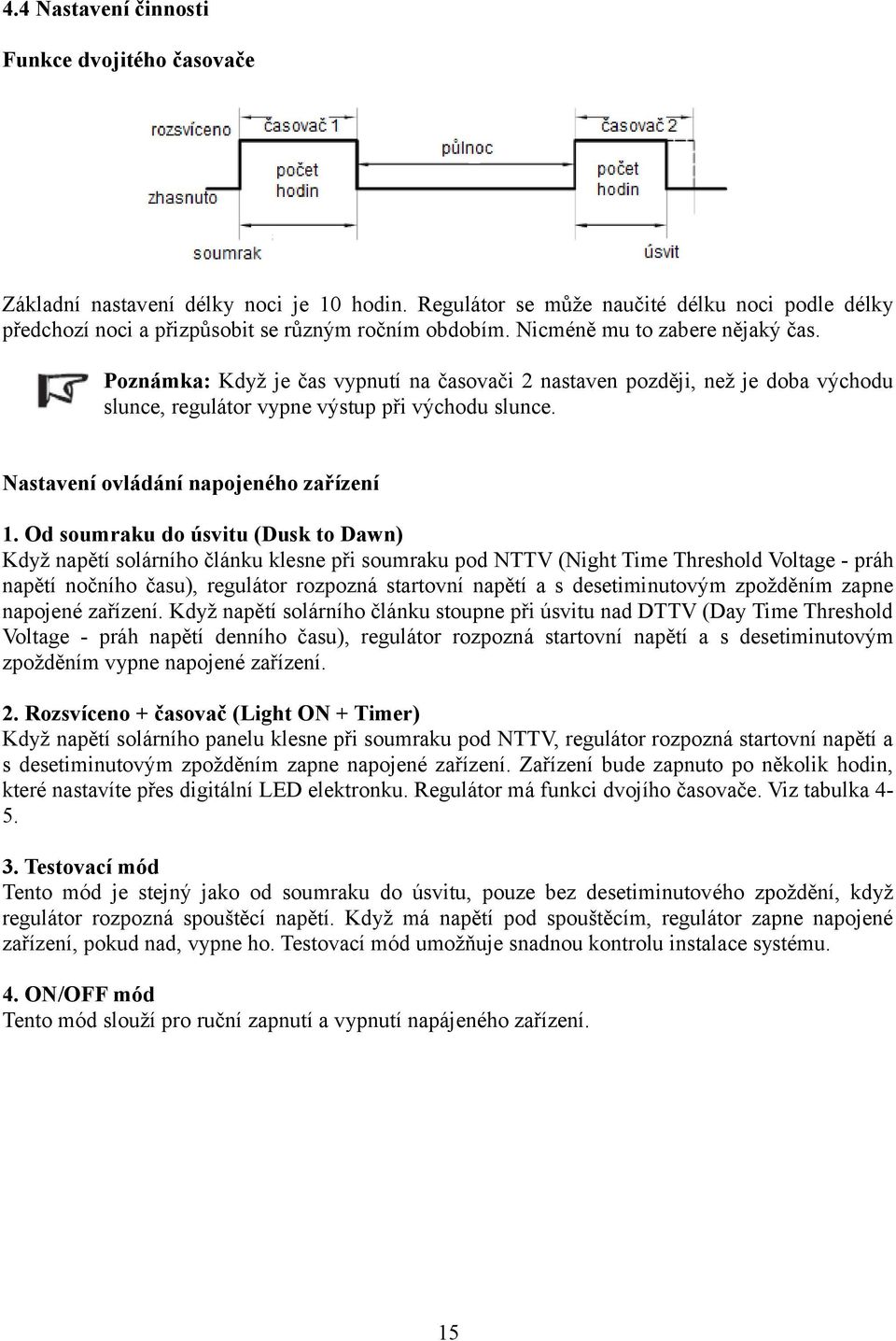

15 4.4 Nastavení činnosti Funkce dvojitého časovače Základní nastavení délky noci je 10 hodin. Regulátor se může naučité délku noci podle délky předchozí noci a přizpůsobit se různým ročním obdobím. Nicméně mu to zabere nějaký čas. Poznámka: Když je čas vypnutí na časovači 2 nastaven později, než je doba východu slunce, regulátor vypne výstup při východu slunce. Nastavení ovládání napojeného zařízení 1. Od soumraku do úsvitu (Dusk to Dawn) Když napětí solárního článku klesne při soumraku pod NTTV (Night Time Threshold Voltage - práh napětí nočního času), regulátor rozpozná startovní napětí a s desetiminutovým zpožděním zapne napojené zařízení. Když napětí solárního článku stoupne při úsvitu nad DTTV (Day Time Threshold Voltage - práh napětí denního času), regulátor rozpozná startovní napětí a s desetiminutovým zpožděním vypne napojené zařízení. 2. Rozsvíceno + časovač (Light ON + Timer) Když napětí solárního panelu klesne při soumraku pod NTTV, regulátor rozpozná startovní napětí a s desetiminutovým zpožděním zapne napojené zařízení. Zařízení bude zapnuto po několik hodin, které nastavíte přes digitální LED elektronku. Regulátor má funkci dvojího časovače. Viz tabulka Testovací mód Tento mód je stejný jako od soumraku do úsvitu, pouze bez desetiminutového zpoždění, když regulátor rozpozná spouštěcí napětí. Když má napětí pod spouštěcím, regulátor zapne napojené zařízení, pokud nad, vypne ho. Testovací mód umožňuje snadnou kontrolu instalace systému. 4. ON/OFF mód Tento mód slouží pro ruční zapnutí a vypnutí napájeného zařízení. 15

16 Nastavení pracovního módu napojeného zařízení Obrázek 4-3 Stiskněte jednou tlačítko nastavení a indikátory se začnou přepínat mezi časovačem 1, časovačem 2 a typem baterie. Když svítí indikátor časovače 1, stiskněte tlačítko nastavení na déle než 5 sekund, dokud nezačne blikat digitální LED elektronka. Poté stiskněte tlačítko nastavení, dokud se neobjeví vámi chtěné číslo (viz tabulky 4-5 a 4-6). Nastavení je u konce, když toto číslo přestane blikat. Nastavení časovače 2 je stejné, jako časovače 1, pouze musí svítit indikátor časovače 2. Pracovní mód napojeného zařízení Tabulka 4-5 Timer1 (časovač 1) Číslo na LED dig. el. Vypnuto Od soumraku do úsvitu, zařízení bude zapnuté celou noc 0 Zařízení bude po 10-minutovém zpoždění po soumraku zapnuto na 1 hodinu Zařízení bude po 10-minutovém zpoždění po soumraku zapnuto na 2 hodiny Zařízení bude po 10-minutovém zpoždění po soumraku zapnuto na 3 hodiny Zařízení bude po 10-minutovém zpoždění po soumraku zapnuto na 4 hodiny Zařízení bude po 10-minutovém zpoždění po soumraku zapnuto na 5 hodin Zařízení bude po 10-minutovém zpoždění po soumraku zapnuto na 6 hodin Zařízení bude po 10-minutovém zpoždění po soumraku zapnuto na 7 hodin Zařízení bude po 10-minutovém zpoždění po soumraku zapnuto na 8 hodin Zařízení bude po 10-minutovém zpoždění po soumraku zapnuto na 9 hodin n

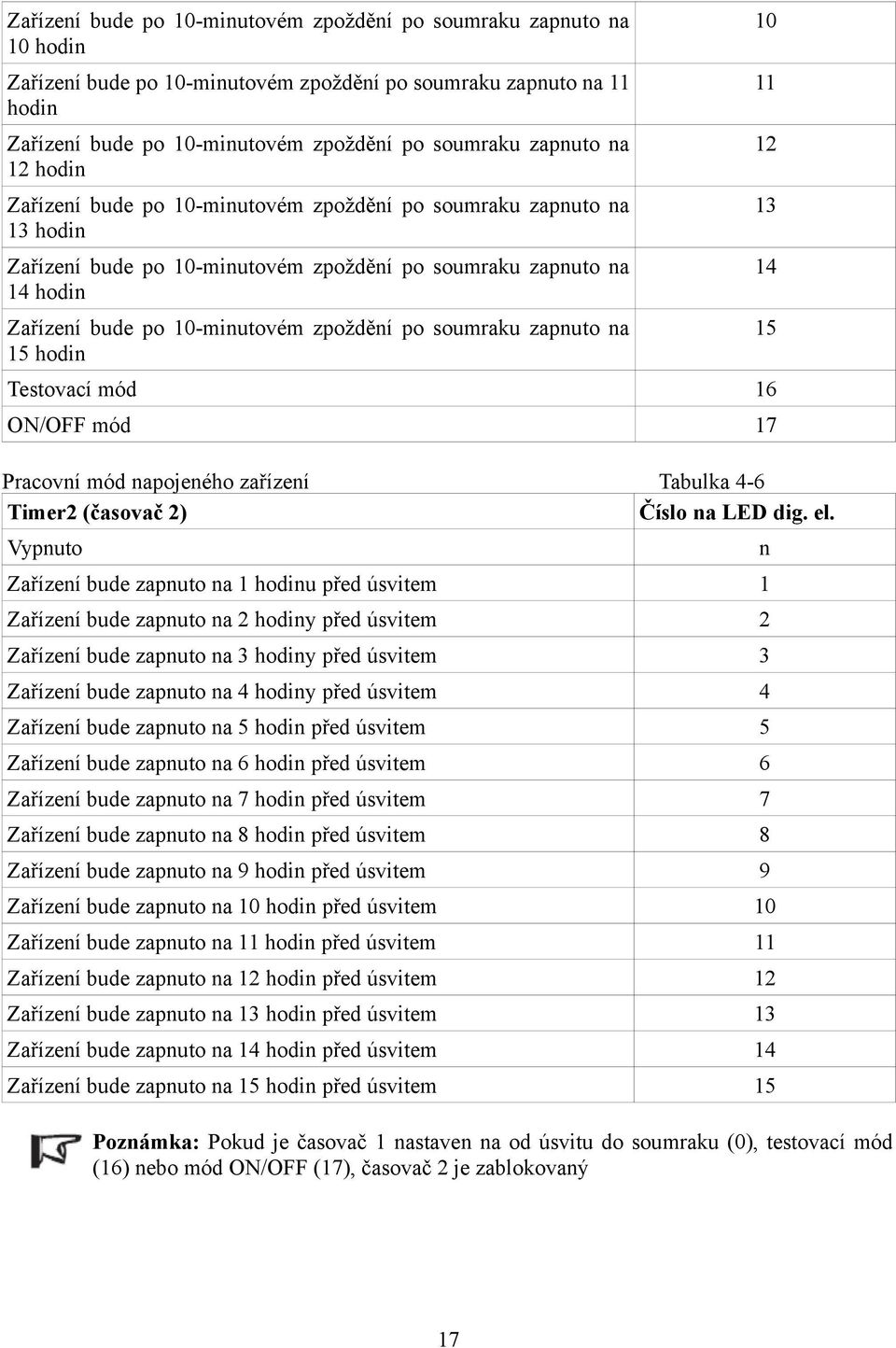

17 Zařízení bude po 10-minutovém zpoždění po soumraku zapnuto na 10 hodin Zařízení bude po 10-minutovém zpoždění po soumraku zapnuto na 11 hodin Zařízení bude po 10-minutovém zpoždění po soumraku zapnuto na 12 hodin Zařízení bude po 10-minutovém zpoždění po soumraku zapnuto na 13 hodin Zařízení bude po 10-minutovém zpoždění po soumraku zapnuto na 14 hodin Zařízení bude po 10-minutovém zpoždění po soumraku zapnuto na 15 hodin Testovací mód 16 ON/OFF mód 17 Pracovní mód napojeného zařízení Tabulka 4-6 Timer2 (časovač 2) Číslo na LED dig. el. Vypnuto Zařízení bude zapnuto na 1 hodinu před úsvitem 1 Zařízení bude zapnuto na 2 hodiny před úsvitem 2 Zařízení bude zapnuto na 3 hodiny před úsvitem 3 Zařízení bude zapnuto na 4 hodiny před úsvitem 4 Zařízení bude zapnuto na 5 hodin před úsvitem 5 Zařízení bude zapnuto na 6 hodin před úsvitem 6 Zařízení bude zapnuto na 7 hodin před úsvitem 7 Zařízení bude zapnuto na 8 hodin před úsvitem 8 Zařízení bude zapnuto na 9 hodin před úsvitem 9 Zařízení bude zapnuto na 10 hodin před úsvitem 10 Zařízení bude zapnuto na 11 hodin před úsvitem 11 Zařízení bude zapnuto na 12 hodin před úsvitem 12 Zařízení bude zapnuto na 13 hodin před úsvitem 13 Zařízení bude zapnuto na 14 hodin před úsvitem 14 Zařízení bude zapnuto na 15 hodin před úsvitem 15 Poznámka: Pokud je časovač 1 nastaven na od úsvitu do soumraku (0), testovací mód (16) nebo mód ON/OFF (17), časovač 2 je zablokovaný n 17

18 Nastavení typu baterie Když svítí indikátor nastavení typu baterie, stiskněte tlačítko na déle než 5 sekund, dokud nezačne digitální LED elektronka blikat. Poté stiskněte tlačítko nastavení, dokud se neobjeví číslo, které potřebujete (viz tabulka 4-7). Nastavení je u konce, když toto číslo přestane blikat. Nastavení typu baterie Tabulka 4-7 Typ baterie Zobrazené číslo Bezúdržbový akumulátor 1 Gelový akumulátor 2 Klasický údržbový akumulátor 3 18

19 5 Ochrana, řešení problémů a údržba 5.1 Ochrana Zkrat fotovoltanického panelu Pokud se vyskytne zkrat fotovoltanického panelu, pro pokračování normální činnosti jej odstraňte. Přetížení napojeného zařízení Když proud napájeného zařízení překročí maximální stanovený proud, regulátor zařízení odpojí. Přetížení musí být odstraněno opětovným zavedením proudu nebo tlačítkem nastavení. Zkrat napojeného zařízení Plná ochrana proti zkratu. Po jednom automatickém pokusu o opětovné propojení musí být závada odstraněna opětovným zavedením proudu nebo tlačítkem nastavení. Obrácená polarita fotovoltanického panelu Plná ochrana před obrácenou polaritou panelu, regulátor nebude nijak poškozen. Pro obnovení normální činnosti opravte zapojení. Obrácená polarita baterie Plná ochrana před obrácenou polaritou baterie, regulátor nebude nijak poškozen. Pro obnovení normální činnosti opravte zapojení. Poškozený lokální teplotní senzor Pokud je teplotní senzor zkratovaný nebo poškozený, regulátor bude nabíjet nebo vybíjet při základní teplotě 25 C, aby ochránil baterii před poškozením přebitím nebo přílišným vybitím. Ochrana před přehřátím Pokud teplota chladiče přesáhne 85 C, regulátor zapne automaticky ochranu před přehřátím. Krátkodobé vysoké napětí Fotovoltanika je chráněna před krátkodobým vysokým napětím. V místech s častými bouřkami se doporučuje přidat další externí ochranu. 5.2 Řešení problémů Řešení problémů Tabulka 5-1 Problém Možné důvody Řešení problému LED indikátor nabíjení je během dne, když svítí na fotovoltanický článek slunce, vypnutý Zelený LED indikátor nabíjení rychle bliká. LED indikátory baterie svítí oranžově Fotovoltanický článek je odpojený Napětí baterie je vyšší, než napětí pro odpojení kvůli přepětí (OVD) Baterie má nízké napětí. Zkontrolujte, zda fotovoltanický článek a baterie jsou správně zapojené. Zkontrolujte, zda není napětí baterie příliš vysoké. Odpojte solární panel. Když je výstup napojeného zařízení normální, stav LED indikátoru se vrátí do normálu 19

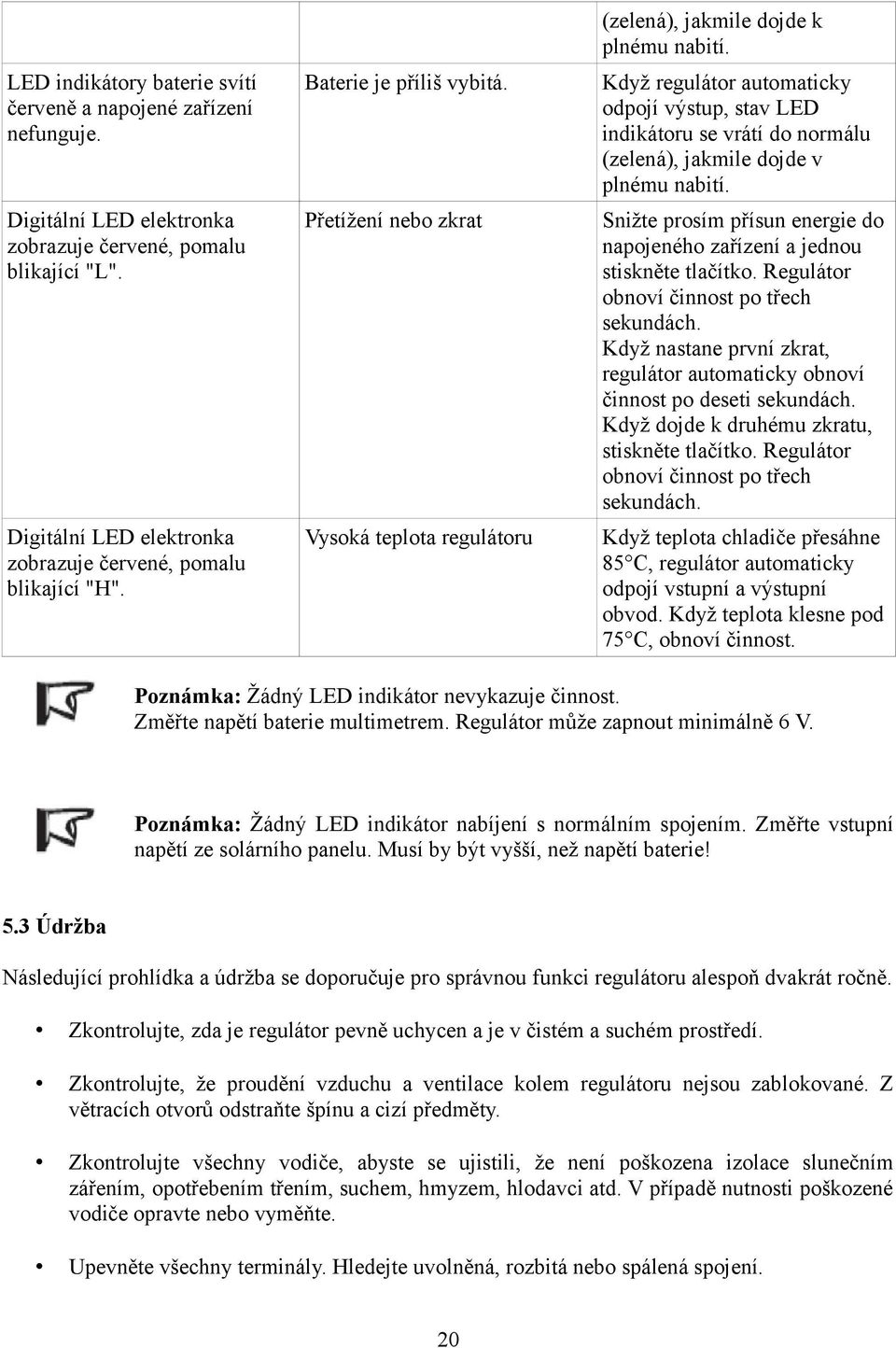

20 LED indikátory baterie svítí červeně a napojené zařízení nefunguje. Digitální LED elektronka zobrazuje červené, pomalu blikající "L". Digitální LED elektronka zobrazuje červené, pomalu blikající "H". Baterie je příliš vybitá. Přetížení nebo zkrat Vysoká teplota regulátoru (zelená), jakmile dojde k plnému nabití. Když regulátor automaticky odpojí výstup, stav LED indikátoru se vrátí do normálu (zelená), jakmile dojde v plnému nabití. Snižte prosím přísun energie do napojeného zařízení a jednou stiskněte tlačítko. Regulátor obnoví činnost po třech sekundách. Když nastane první zkrat, regulátor automaticky obnoví činnost po deseti sekundách. Když dojde k druhému zkratu, stiskněte tlačítko. Regulátor obnoví činnost po třech sekundách. Když teplota chladiče přesáhne 85 C, regulátor automaticky odpojí vstupní a výstupní obvod. Když teplota klesne pod 75 C, obnoví činnost. Poznámka: Žádný LED indikátor nevykazuje činnost. Změřte napětí baterie multimetrem. Regulátor může zapnout minimálně 6 V. Poznámka: Žádný LED indikátor nabíjení s normálním spojením. Změřte vstupní napětí ze solárního panelu. Musí by být vyšší, než napětí baterie! 5.3 Údržba Následující prohlídka a údržba se doporučuje pro správnou funkci regulátoru alespoň dvakrát ročně. Zkontrolujte, zda je regulátor pevně uchycen a je v čistém a suchém prostředí. Zkontrolujte, že proudění vzduchu a ventilace kolem regulátoru nejsou zablokované. Z větracích otvorů odstraňte špínu a cizí předměty. Zkontrolujte všechny vodiče, abyste se ujistili, že není poškozena izolace slunečním zářením, opotřebením třením, suchem, hmyzem, hlodavci atd. V případě nutnosti poškozené vodiče opravte nebo vyměňte. Upevněte všechny terminály. Hledejte uvolněná, rozbitá nebo spálená spojení. 20

21 Zkontrolujte, že digitální LED elektronka splňuje požadavky. Dávejte pozor na jakékoliv problémy nebo hlášení chyb. V případě nouze proveďte korekci. Ujistěte se, že všechny komponenty systému jsou pevně a správně uzemněny. Ujistěte se, že terminály nejsou zkorodované, nemají poškozenou izolaci, vysokou teplotu nebo spálené/odbarvené značení. Utáhněte šrouby na potřebnou pevnost. Hledejte špínu, hmyz a korozi a odstraňte je. Ujistěte se, že bleskojistka je v dobrém stavu. Včas ji vyměňte za novou, abyste zabránili poškození regulátoru a jiného vybavení. Poznámka: Nebezpečí elektrického rázu! Ujistěte se, že před inspekcí popsanou výše nejprve odpojíte od regulátoru všechny zdroje energie! 21

22 6 Záruka Na regulátor SeaStar je poskytována záruka po dobu dvou let od data doručení konečnému uživateli. V takovém případě podle okolností bude poskytnuta oprava nebo výměna defektního výrobku. Jak uplatnit záruku: Než požádáte o záruku, pročtěte si manuál, abyste se ujistili, že je skutečně problém s regulátorem. Pokud nelze problém vyřešit, vraťte nám defektivní výrobek spolu se zaplaceným poštovným. Dokažte, kdy a kde jste si výrobek pořídili. Abyste mohli uplatnit záruku, vrácený výrobek musí obsahovat modelové a sériové číslo, a detailní popis chyby, typ a velikost panelu, typ baterií a připojeného zařízení. Tyto informace jsou důležité pro vyřešení vaší reklamace. Záruku nelze uplatnit za následujících podmínek: 1. Poškození z důvodu nehody, nedbalosti nebo špatného používání. 2. Proud fotovoltanického článku nebo napojeného zařízení převyšuje předepsané hodnoty výrobku. 3. Neautorizované úpravy nebo pokusy o opravu. 4. Poškození během přepravy. 5. Poškození způsobené přírodními jevy jako bleskem nebo nepříznivým počasím. 6. Nenapravitelné mechanické poškození 7 Technické specifikace Elektrické parametry Tabulka 7-1 Popis Parametr Nominální napětí systému Maximální napětí baterie pro regulátor 12/24VDC 32V Stanovený proud baterie SS1024R 10A SS1524R 15A SS2024R 20A Pokles napětí v obvodu při nabíjení Pokles napětí v obvodu při vybíjení Spotřeba 0.26V 0.15V 6mA Parametry prahových hodnot napětí Tabulka 7-2 Popis Parametr NTTV (Night Time Threshold Voltage - práh napětí nočního času) DTTV (Day Time Threshold Voltage - práh napětí denního času) 5V; x2/24v 6V; x2/24v 22

23 Koeficient kompenzace teploty Tabulka 7-3 Popis Parametr Koeficient kompenzace teploty (TEMPCO)* -30mV/ C/12V (25 C ref) * Kompenzace při vyrovnávání, zvýšení napětí, fluktuaci a nízkém napětí, při němž dochází k odpojení. Parametry napětí baterie (při teplotě 25 C) Tabulka 7-4 Nastavení nabíjení baterie Napětí pro odpojení při přepětí Parametry nabíjení Gelová Bezúdržbová Klasická údržbová 16V; x2/24v 16V; x2/24v 16V; x2/24v Limit napětí nabíjení 15.5V; x2/24v 15.5V; x2/24v 15.5V; x2/24v Opětovné připojení po přepětí 15V; x2/24v 15V; x2/24v 15V; x2/24v Napětí při vyrovnávání V; x2/24v 14.8V; x2/24v Napětí při zvýšení napětí 14.2V; x2/24v 14.4V; x2/24v 14.6V; x2/24v Napětí při fluktuaci 13.8V; x2/24v 13.8V; x2/24v 13.8V; x2/24v Opětovného připojení zvýšení napětí Opětovné připojení po nízkém napětí Opětné připojení po varování před nízkým napětím Varování před nízkým napětí Napětí pro odpojení kvůli nízkému napětí Limitní napětí pro vybíjení 13.2V; x2/24v 13.2V; x2/24v 13.2V; x2/24v 12.6V; x2/24v 12.6V; x2/24v 12.6V; x2/24v 12.2V; x2/24v 12.2V; x2/24v 12.2V; x2/24v 12V; x2/24v 12V; x2/24v 12V; x2/24v 11.1V; x2/24v 11.1V; x2/24v 11.1V; x2/24v 10.8V; x2/24v 10.8V; x2/24v 10.8V; x2/24v Trvání vyrovnávání hodiny 2 hodiny Trvání zvýšení 2 hodiny 2 hodiny 2 hodiny 23

24 Parametry prostředí Tabulka 7-5 Parametry prostředí Parametr Pracovní teplota Skladovací teplota -35 C až +55 C -35 C až +80 C Mechanické parametry SS1024R Tabulka 7-6 Mechanický parametr Parametr Rozměry Rozměry pro namontování Velikost dírky pro namontování Ø4.5 Terminál 6mm 2 Čistá váha 132(5.2)x70.5(2.77)x30(1.18) mm/palců 122(4.8)x40(1.57) mm/palců 0.15kg Mechanické parametry SS1524R s SS2024R Tabulka 7-7 Mechanický parametr Parametr Rozměry Rozměry pro namontování Velikost dírky pro namontování Ø4.5 Terminál 10mm 2 Čistá váha 137(5.4)x86(3.39)x48(1.89) mm/palců 127(5)x50(1.97) mm/palců 0.25kg Konečné znění manuálu patří výrobci. Jsou možné změny znění bez předchozího upozornění! 24

25 mm (palce) Obrázek 1 Velikosti SS1024R Obrázek 2 Velikosti SS1524R a SS2024R 25
