1 Mobile Elizabeth 2009 Program pro mobilní telefon na zpracování mezičasů lyžařských závodů Chotíkov, Bruksvallarna, Beitostølen, Kuusamo Naposledy upraveno: 18. prosince 2009 Aleš Razým

2 Abstrakt Závody v běhu na lyžích lze rozdělit podle způsobu startu na: 1) závody s intervalovým startem; 2) závody s handicapovým startem (Gundersenovou metodou); a na 3) závody s hromadným startem. Aplikace Mobile Elizabeth je software na mobilní telefon, který umožňuje efektivně hlásit mezičasy při všech těchto závodech, především při závodech s intervalovým nebo handicapovým startem. Klíčová slova Elizabeth, Mobile Elizabeth, hlášení mezičasů, závody v běhu na lyžích, závody s intervalovým startem Summary Cross-country ski races can be divided by the start type to: 1) interval start race; 2) handicap start race (Gundersen method); and 3) mass satrt race. Application Mobile Elizabeth is a piece of software for mobile device, which allows effective timing (intermediate results) in all these types of races, especially in races with interval or handicap start. Keywords Elizabeth, Mobile Elizabeth, timing, intermediate timing, cross-country ski race, interval start race i

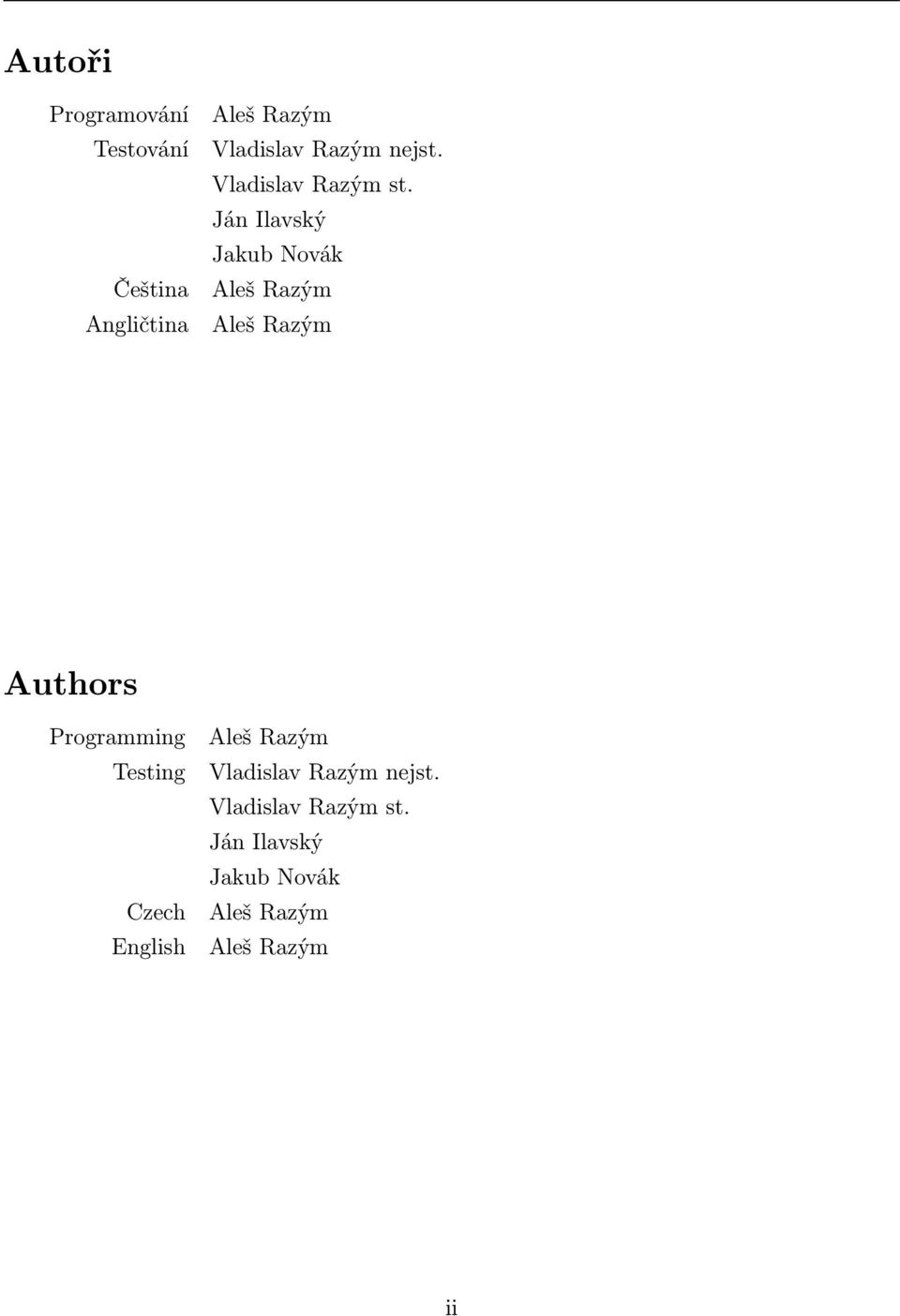

3 Autoři Programování Testování Čeština Angličtina Aleš Razým Vladislav Razým nejst. Vladislav Razým st. Ján Ilavský Jakub Novák Aleš Razým Aleš Razým Authors Programming Testing Czech English Aleš Razým Vladislav Razým nejst. Vladislav Razým st. Ján Ilavský Jakub Novák Aleš Razým Aleš Razým ii

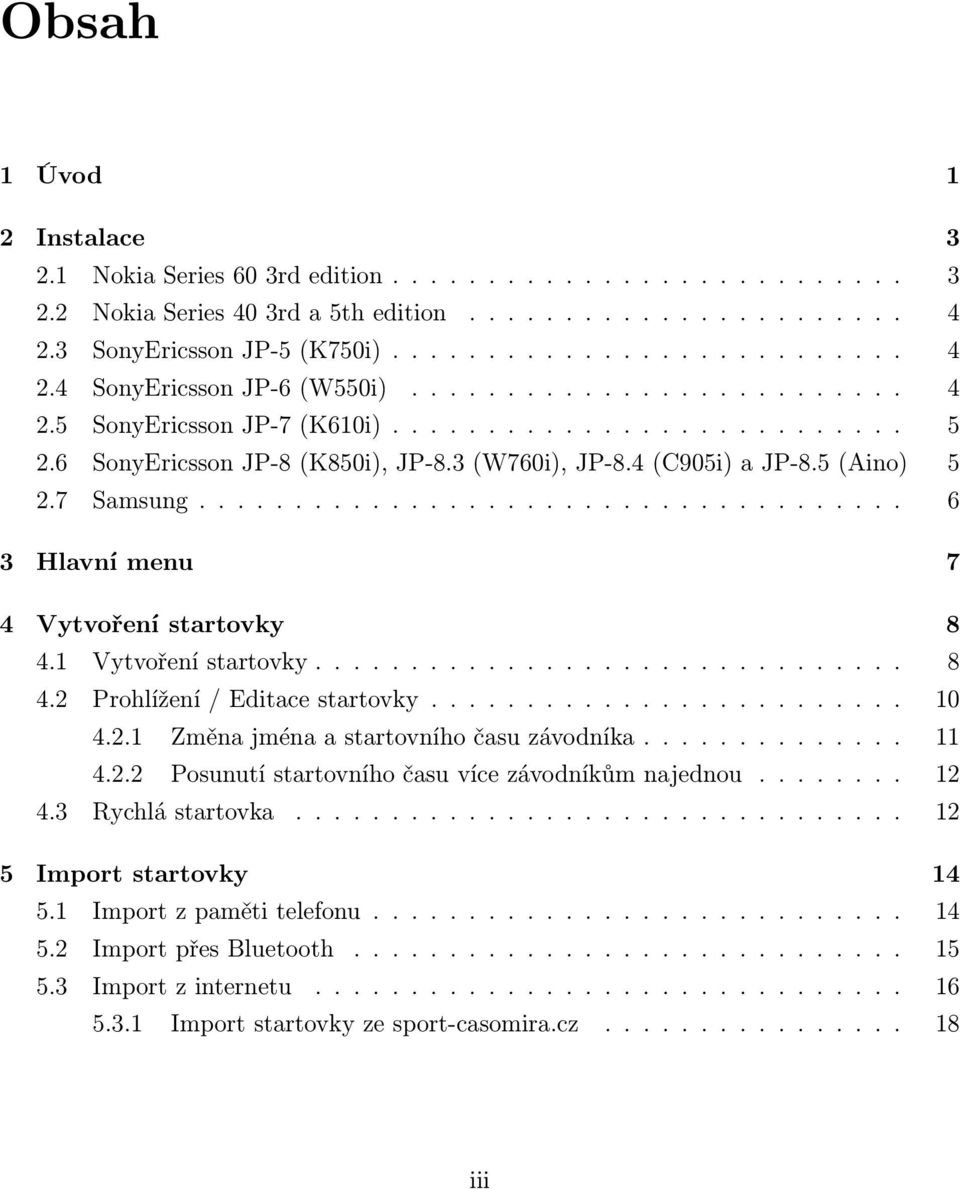

4 Obsah 1 Úvod 1 2 Instalace Nokia Series 60 3rd edition Nokia Series 40 3rd a 5th edition SonyEricsson JP-5 (K750i) SonyEricsson JP-6 (W550i) SonyEricsson JP-7 (K610i) SonyEricsson JP-8 (K850i), JP-8.3 (W760i), JP-8.4 (C905i) a JP-8.5 (Aino) Samsung Hlavní menu 7 4 Vytvoření startovky Vytvoření startovky Prohlížení / Editace startovky Změna jména a startovního času závodníka Posunutí startovního času více závodníkům najednou Rychlá startovka Import startovky Import z paměti telefonu Import přes Bluetooth Import z internetu Import startovky ze sport-casomira.cz iii

5 OBSAH 6 Hlášení Výběr startovky Zadání mezičasu Vyhledání závodníka v aktuálním kole podle čísla Vymazání závodníka z výsledků Záměna závodníků ve výsledcích Uzavření kola Sprint mode Další možnosti Nastavení Nastavení zobrazení Nastavení fontů Nastavení kláves Nastavení jazyka Uložené záznamy Startovky Výsledky Pokračování hlášení Export výsledků a startovek Vytvoření startovky na počítači Instalace aplikace ME Startlist Vytvoření nové startovky Změna jména a startovního času závodníka Posunutí startovního času více závodníků Uložení startovky Odeslání startovky Import startovky ze sport-casomira.cz Zkratky 45 iv

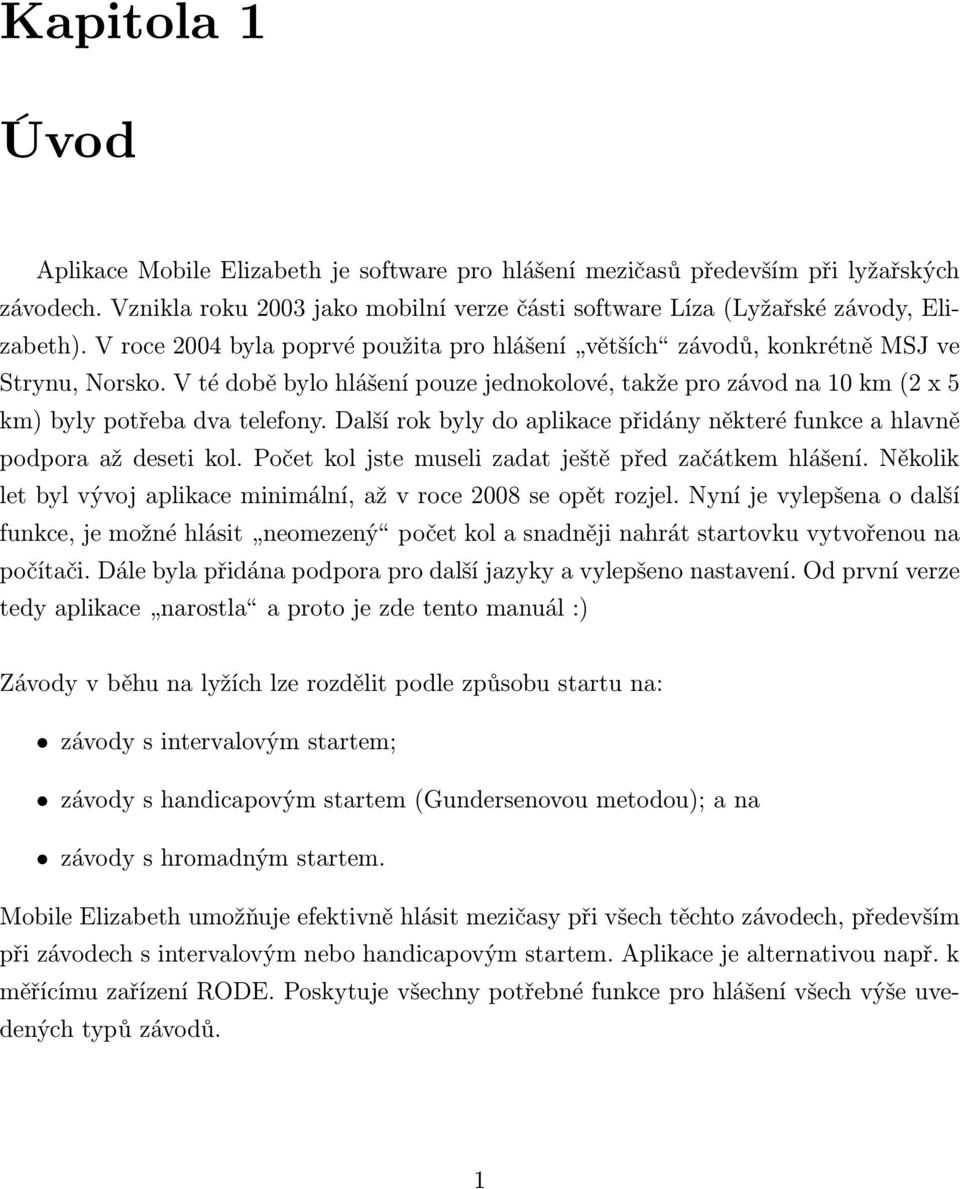

6 Kapitola 1 Úvod Aplikace Mobile Elizabeth je software pro hlášení mezičasů především při lyžařských závodech. Vznikla roku 2003 jako mobilní verze části software Líza (Lyžařské závody, Elizabeth). V roce 2004 byla poprvé použita pro hlášení větších závodů, konkrétně MSJ ve Strynu, Norsko. V té době bylo hlášení pouze jednokolové, takže pro závod na 10 km (2 x 5 km) byly potřeba dva telefony. Další rok byly do aplikace přidány některé funkce a hlavně podpora až deseti kol. Počet kol jste museli zadat ještě před začátkem hlášení. Několik let byl vývoj aplikace minimální, až v roce 2008 se opět rozjel. Nyní je vylepšena o další funkce, je možné hlásit neomezený počet kol a snadněji nahrát startovku vytvořenou na počítači. Dále byla přidána podpora pro další jazyky a vylepšeno nastavení. Od první verze tedy aplikace narostla a proto je zde tento manuál :) Závody v běhu na lyžích lze rozdělit podle způsobu startu na: závody s intervalovým startem; závody s handicapovým startem (Gundersenovou metodou); a na závody s hromadným startem. Mobile Elizabeth umožňuje efektivně hlásit mezičasy při všech těchto závodech, především při závodech s intervalovým nebo handicapovým startem. Aplikace je alternativou např. k měřícímu zařízení RODE. Poskytuje všechny potřebné funkce pro hlášení všech výše uvedených typů závodů. 1

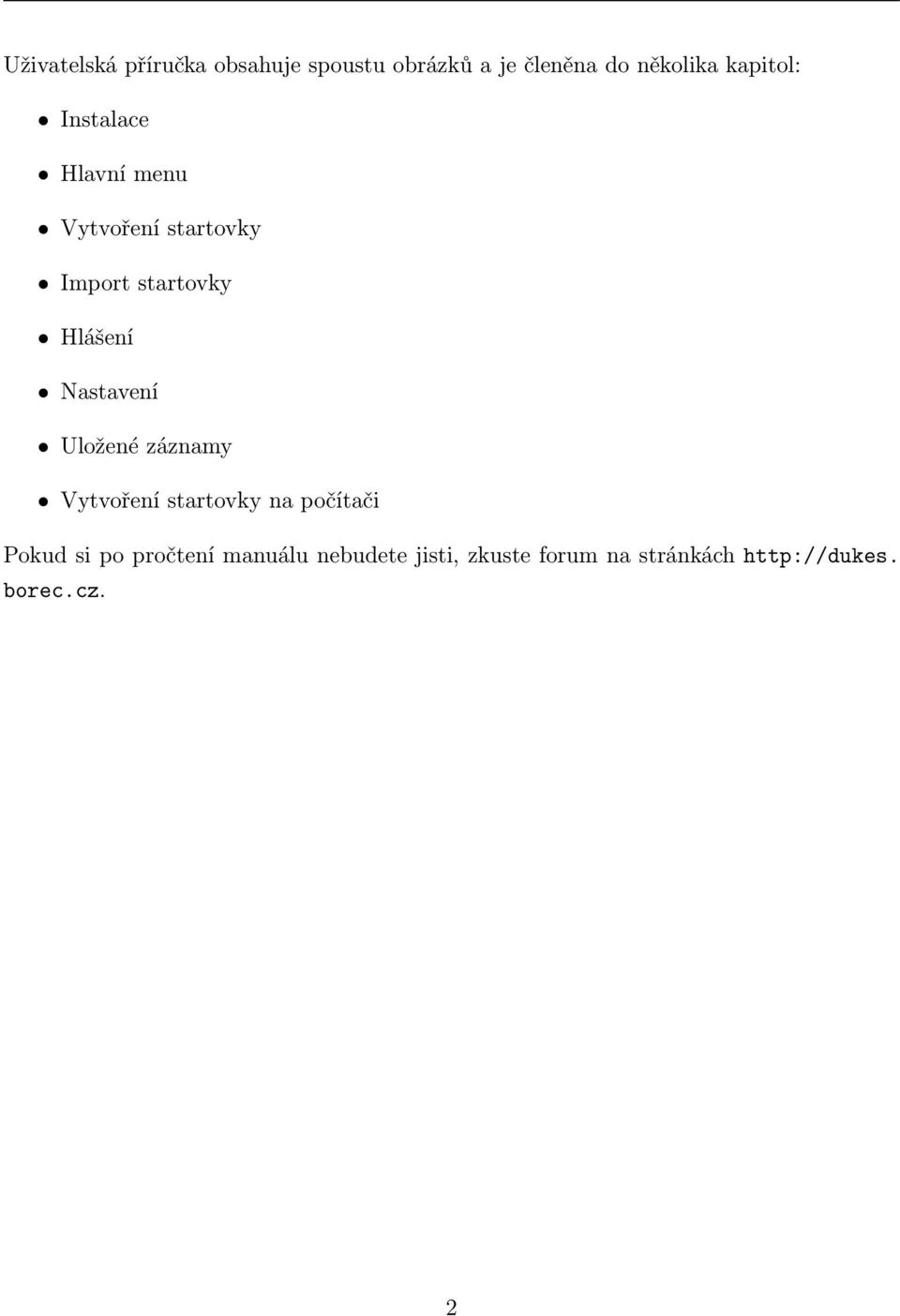

7 Uživatelská příručka obsahuje spoustu obrázků a je členěna do několika kapitol: Instalace Hlavní menu Vytvoření startovky Import startovky Hlášení Nastavení Uložené záznamy Vytvoření startovky na počítači Pokud si po pročtení manuálu nebudete jisti, zkuste forum na stránkách borec.cz. 2

8 Kapitola 2 Instalace Instalace se liší podle modelu telefonu. Obecně lze uvažovat tyto možnosti: odeslat souboru JAR 1, případně také JAD 2,3 přes Bluetooth nebo InfraRed instalovat pomocí příslušného software dodaného výrobcem telefonu instalovat z umístění na internetu Nokia Series 60 3rd edition Na tyto telefony je možné jednoduše instalovat odesláním souboru JAR pomocí Bluetooth, nebo instalovat pomocí Nokia PC Suite. Podporovaná zařízení: 3250, 5320 XpressMusic, 5500, 5630 XpressMusic, 5700 XpressMusic, 5730 XpressMusic, 6110 Navigator, 6120 Classic, 6121, Classic, 6124 classic, 6210 Navigator, 6220 classic, 6290, 6650, 6710 Navigator, 6720 classic, 6790, E50, E51, E55, E60, E61, E61i, E62, E63, E65, E66, E70, E71, E75, E90 Communicator, N71, N73, N75, N76, N77, N78, N79, N80, N81, N81 8GB, N82, N85, N86 8MP, N91, N92, N93, N93i, N95, N95-3, N95 8GB, N96. 1 Java Archive 2 Java Application Descriptor 3 soubor JAD je nutný u podepsaných aplikací 4 lze využít na všech telefonech 3

9 2.2. NOKIA SERIES 40 3RD A 5TH EDITION 2.2 Nokia Series 40 3rd a 5th edition Na tyto telefony doporučuji instalovat pomocí Nokia PC Suite. Poznámka: Odesláním souboru ME 2009.jar pomocí Bluetooth se instaluje do složky Galerie, místo do složky Aplikace (Sbírka). Podporovaná zařízení (3rd edition): 3109 classic, 3110 classic, 3500 classic, 5200, 5300, 6085, 6086, 6111, 6125, 6126, 6131, 6131 NFC, 6133, 6136, 6151, 6155, 6155i, 6233, 6234, 6255, 6255i, 6265, 6265i, 6270, 6275, 6280, 6282, 6288, 6300, 7370, 7373, 7390, 8600 Luna Podporovaná zařízení (5th edition): 1680 classic, 2330 classic, 2323 classic, 2600 classic, 2630, 2660, 2680 slide, 2700 classic, 2720, 2730, 2760, 3120 classic, 3555, 3600 slide, 3610 fold, 5000, 5130 XpressMusic, 5220 XpressMusic, 5310 XpressMusic, 5610 XpressMusic, 6208 classic, 6212 classic, 6263, 6267, 6300i, 6301, 6500 slide, 6500 classic, 6555, 6600 fold, 6600 slide, 7070 Prism, 7100 Supernova, 7210 Supernova, 7310 Supernova, 7500 Prism, 7610 Supernova, 7900 Prism, 8800 Arte 2.3 SonyEricsson JP-5 (K750i) TODO: Jakej JP je K510i? Na K510i jsem aplikaci pohodlně nainstaloval odesláním přes infraport. Podporovaná zařízení: D750x, K600x, K608x, K750i, K750x, K758x, V600x, W700x, W750x, W800x, Z520i, Z520x, Z525x 2.4 SonyEricsson JP-6 (W550i) TODO: Jakej JP je K510i? Na K510i jsem aplikaci pohodlně nainstaloval odesláním přes infraport. 4

10 2.5. SONYERICSSON JP-7 (K610I) Poznámka: Dále lze přes infraport odeslat soubor startovky SME, který se uloží do složky Ostatní a je možné startovku importovat. Podporovaná zařízení: K310x, K320x, K510x, W200x, W300x, W550i, W550x, W600x, W810x, W900i, W900x, Z530i, Z530x, Z550x, Z558x 2.5 SonyEricsson JP-7 (K610i) TODO: Jakej JP je K510i? Na K510i jsem aplikaci pohodlně nainstaloval odesláním přes infraport. Poznámka: Dále lze přes infraport odeslat soubor startovky SME, který se uloží do složky Ostatní a je možné startovku importovat. Podporovaná zařízení: K530x, K550x, K610i, K610x, K618, K770x, K790x, K800i, K800x, K810x, K818c, S500x, T650x, T658c, V630x, W350i, W350x, W380x, W580x, W610x, W660x, W710x, W830x, W850x, W880x, W888c Z310i, Z310x, Z555x, Z610x, Z710x 2.6 SonyEricsson JP-8 (K850i), JP-8.3 (W760i), JP- 8.4 (C905i) a JP-8.5 (Aino) TODO: Jakej JP je K510i? Na K510i jsem aplikaci pohodlně nainstaloval odesláním přes infraport. Podporovaná zařízení (JP-8): G502x, K630i K630x, K660x, K850x, K858c, TM506x, V640x, W890x, W898c, W902x, W908c, W910i, W910x, Z750x, Z770x 5

11 2.7. SAMSUNG Podporovaná zařízení (JP-8.3): C702x, C902x, T700x, W595x, W760i, W760x, W980x, Z780x Podporovaná zařízení (JP-8.4): C510x, C901x, C903x, C905i, C905x, G705x, Naite, T707x, W508x, W705x, W715x, W995x Podporovaná zařízení (JP-8.5): Aino, Yari 2.7 Samsung Instalace na Samsung je jednoduchá pouze při instalaci přes internet / wap. Podporovaná zařízení: D600, D820, E530, E620, E720, E770, E780, E860V, X670, X800, X810, Z105, Z107, Z110, Z140, Z330, Z500, Z540 6

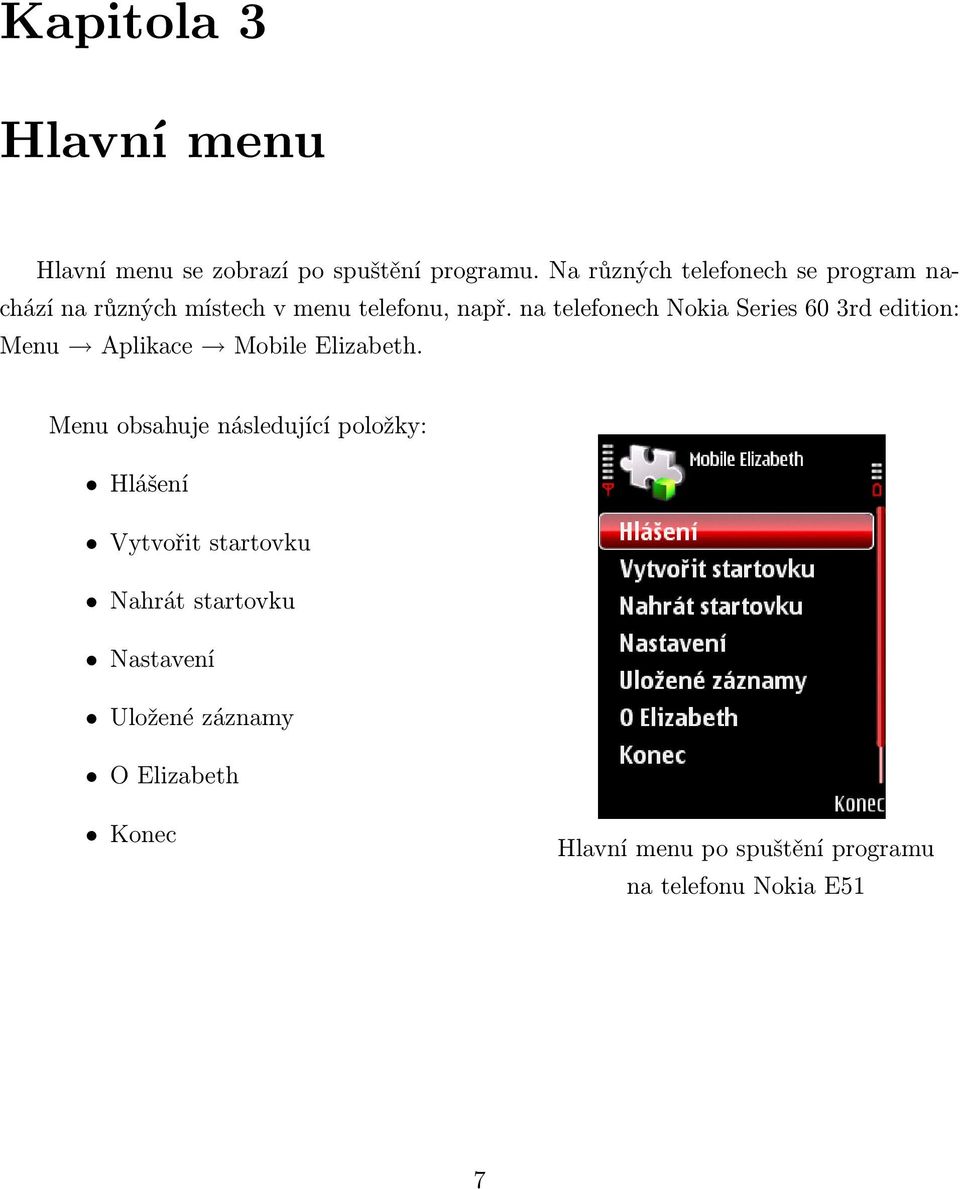

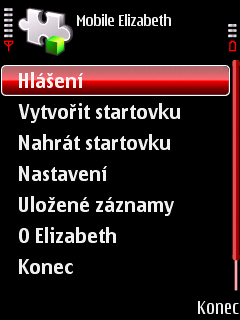

12 Kapitola 3 Hlavní menu Hlavní menu se zobrazí po spuštění programu. Na různých telefonech se program nachází na různých místech v menu telefonu, např. na telefonech Nokia Series 60 3rd edition: Menu Aplikace Mobile Elizabeth. Menu obsahuje následující položky: Hlášení Vytvořit startovku Nahrát startovku Nastavení Uložené záznamy O Elizabeth Konec Hlavní menu po spuštění programu na telefonu Nokia E51 7

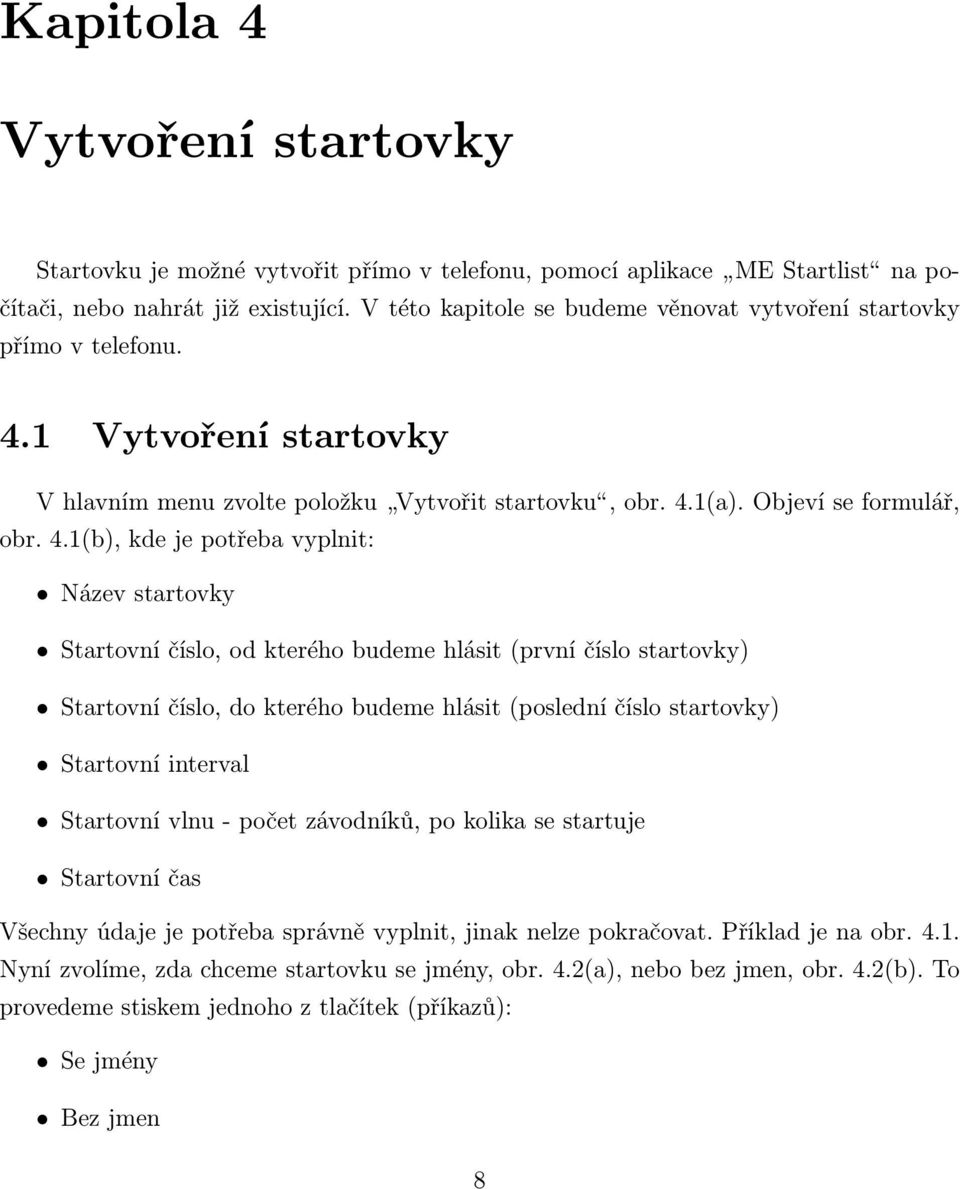

13 Kapitola 4 Vytvoření startovky Startovku je možné vytvořit přímo v telefonu, pomocí aplikace ME Startlist na počítači, nebo nahrát již existující. V této kapitole se budeme věnovat vytvoření startovky přímo v telefonu. 4.1 Vytvoření startovky V hlavním menu zvolte položku Vytvořit startovku, obr. 4.1(a). Objeví se formulář, obr. 4.1(b), kde je potřeba vyplnit: Název startovky Startovní číslo, od kterého budeme hlásit (první číslo startovky) Startovní číslo, do kterého budeme hlásit (poslední číslo startovky) Startovní interval Startovní vlnu - počet závodníků, po kolika se startuje Startovní čas Všechny údaje je potřeba správně vyplnit, jinak nelze pokračovat. Příklad je na obr Nyní zvolíme, zda chceme startovku se jmény, obr. 4.2(a), nebo bez jmen, obr. 4.2(b). To provedeme stiskem jednoho z tlačítek (příkazů): Se jmény Bez jmen 8

14 4.1. VYTVOŘENÍ STARTOVKY (a) Hlavní menu Vytvořit startovku (b) Formulář pro vytvoření startovky (c) Formulář pro vytvoření startovky - příklad vyplnění (d) Formulář pro vytvoření startovky - příklad vyplnění (e) Formulář pro vytvoření startovky Obrázek 4.1: Vytvoření startovky (f) Formulář pro vytvoření startovky - příklad vyplnění V případě, že zvolíme Bez jmen, startovka se vytvoří a uloží do paměti, obr. 4.2(c). Pokud zvolíme Se jmény, startovka se vytvoří, uloží a zobrazí se Prohlížení / Editace startovky, obr. 4.2(d). Uloženou startovku, ať se jmény, nebo bez, lze editovat také přes Hlavní menu Uložené záznamy Prohlížet. 9

15 4.2. PROHLÍŽENÍ / EDITACE STARTOVKY (a) Formulář pro vytvoření startovky - se jmény (b) Formulář pro vytvoření startovky - bez jmen (c) Potvrzení uložení startovky bez jmen (d) Editace startovky se jmény Obrázek 4.2: Vytvoření startovky 4.2 Prohlížení / Editace startovky V tomto okně je možné upravit jména závodníku a jejich startovní čas. Dále je možné posunout startovní čas všem závodníkům od určitého čísla. Editace startovky funguje podobně jako Hlášení. 10

16 4.2. PROHLÍŽENÍ / EDITACE STARTOVKY (a) Zapsání čísla závodníka (b) Změna jména přes položku menu (c) Formulář pro změnu jména a startovního času (d) Formulář pro změnu jména a startovního času - příklad vyplnění (e) Startovka se změněným jménem Obrázek 4.3: Změna jména a startovního času závodníka Změna jména a startovního času závodníka Na klávesnici zapište číslice, které se zobrazí v horním řádku obrazovky, obr. 4.3(a). Stiskem klávesy pro Průjezd, klávesy pro Vyhledání čísla, nebo položkou Menu editace Změnit jméno, obr. 4.3(b) vyvoláte formulář pro úpravu jména a startovního 11

17 4.3. RYCHLÁ STARTOVKA času závodníka 1, obr. 4.3(c). Menu editace vyvoláte stiskem tlačítka pro Menu 2. Klávesy je možné nastavit v Nastavení 3 Klávesy. Příklad změny jména je na obr Posunutí startovního času více závodníkům najednou (a) Položka Posunout start v menu (b) Formulář pro posun startovního času Obrázek 4.4: Posun startovního času více závodníků (c) Formulář pro posun startovního času - příklad vyplnění Přes Menu editace Posunout start, obr. 4.4(a), je možné posunout startovní čas všem závodníkům od určitého čísla. Startovní číslo, od kterého se bude čas posunovat, lze změnit ve zobrazeném formuláři, obr Rychlá startovka Rychlou startovku využijeme tehdy, nemáme-li dostatek času na vytvoření normální startovky. Rychlá startovka se vytváří až při výběru startovky pro hlášení přes Hlavní menu Hlášení Rychlá startovka. Oproti normální startovce nelze upravit (změnit jména a posunout start) a nezadáváme její jméno, ale pouze následující údaje: Startovní číslo, od kterého budeme hlásit (první číslo startovky) 1 startovní číslo musí být vyplněno, jinak se formulář nezobrazí 2 standardně levá funkční klávesa 3 Nastavení je přístupné z Hlavního menu, Menu hlášení, Menu prohlížení / editace startovky, nebo Menu prohlížení výsledků 12

18 4.3. RYCHLÁ STARTOVKA Startovní číslo, do kterého budeme hlásit (poslední číslo startovky) Startovní interval Startovní vlnu - počet závodníků, po kolika se startuje Startovní čas Po vytvoření startovky okamžitě začne hlášení. 13

19 Kapitola 5 Import startovky Startovku je možné vytvořit přímo v telefonu, pomocí aplikace ME Startlist na počítači, nebo nahrát již existující. V této kapitole se budeme věnovat nahrání (importu) již existující startovky. Importovat startovky ve formátu SME 1 lze třemi způsoby: Z paměti telefonu Přes Bluetooth z aplikace ME Startlist Z internetu 5.1 Import z paměti telefonu Poznámka: Pro import startovky z paměti telefonu je potřeba, aby telefon obsahoval FileConnection API (PDA Optional Packages for the J2ME TM Platform) - JSR 75. Zvolte Hlavní menu Nahrát startovku Ze souboru a potvrďte (opakovaně) případné bezpečnostní dotazy na povolení čtení a zápisu uživatelských dat. Zobrazí se jednoduchý prohlížeč souborového systému. Vyhledejte soubor startovky, který chcete nahrát a stiskněte příkaz Vybrat. Zobrazí se, zda bylo nahrání úspěšné, či nikoliv. Poznámka: V souborovém systému se zobrazují pouze adresáře a soubory SME. 1 Startlist Mobile Elizabeth 14

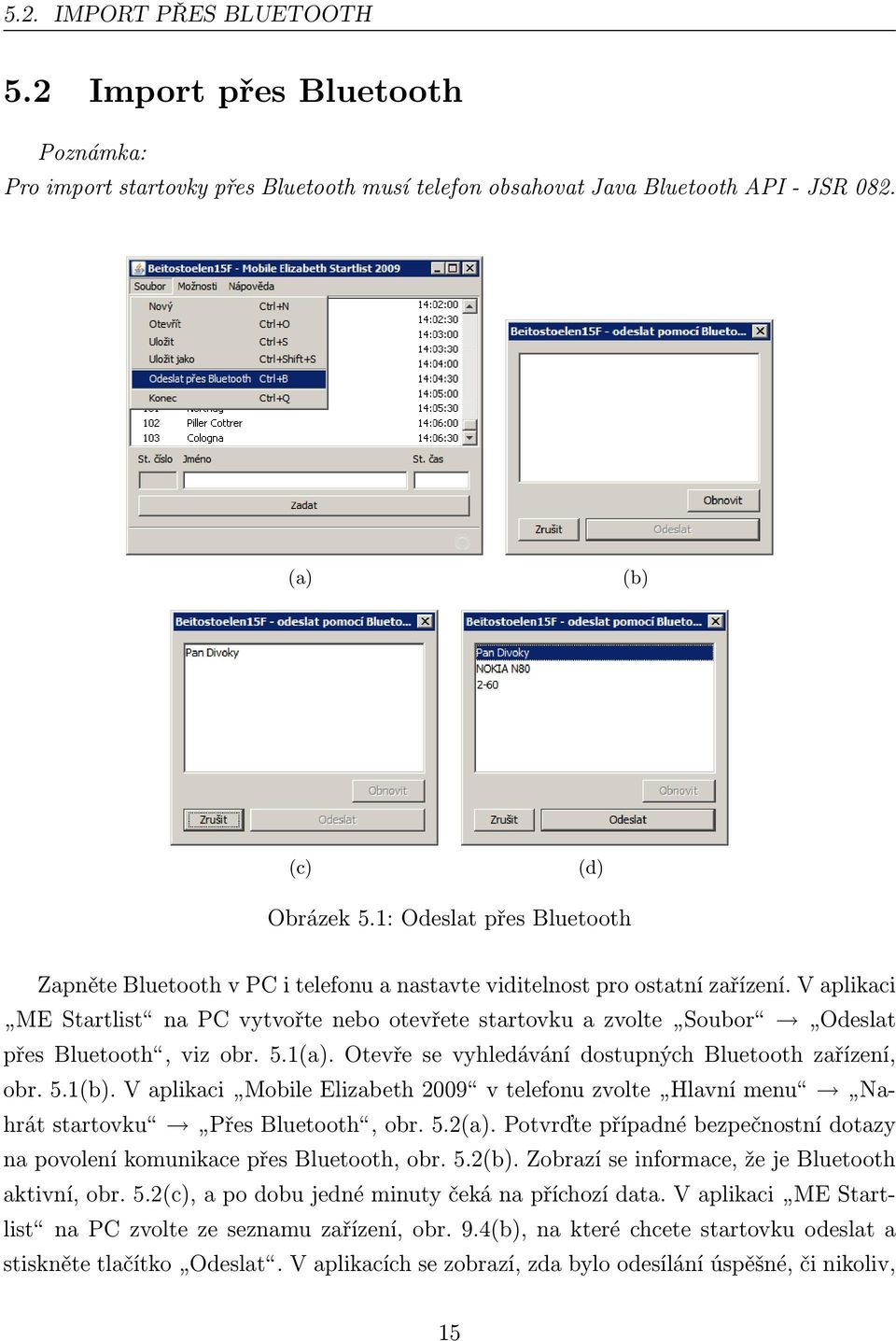

20 5.2. IMPORT PŘES BLUETOOTH 5.2 Import přes Bluetooth Poznámka: Pro import startovky přes Bluetooth musí telefon obsahovat Java Bluetooth API - JSR 082. (a) (b) (c) (d) Obrázek 5.1: Odeslat přes Bluetooth Zapněte Bluetooth v PC i telefonu a nastavte viditelnost pro ostatní zařízení. V aplikaci ME Startlist na PC vytvořte nebo otevřete startovku a zvolte Soubor Odeslat přes Bluetooth, viz obr. 5.1(a). Otevře se vyhledávání dostupných Bluetooth zařízení, obr. 5.1(b). V aplikaci Mobile Elizabeth 2009 v telefonu zvolte Hlavní menu Nahrát startovku Přes Bluetooth, obr. 5.2(a). Potvrďte případné bezpečnostní dotazy na povolení komunikace přes Bluetooth, obr. 5.2(b). Zobrazí se informace, že je Bluetooth aktivní, obr. 5.2(c), a po dobu jedné minuty čeká na příchozí data. V aplikaci ME Startlist na PC zvolte ze seznamu zařízení, obr. 9.4(b), na které chcete startovku odeslat a stiskněte tlačítko Odeslat. V aplikacích se zobrazí, zda bylo odesílání úspěšné, či nikoliv, 15

21 5.3. IMPORT Z INTERNETU obr. 5.2(d). Pokud se spojení do stanoveného limitu nezdaří, automaticky se ukončí a je potřeba znovu zvolit Hlavní menu Nahrát startovku Přes Bluetooth. (a) Import Přes Bluetooth (b) Povolení Bluetooth spojení (c) Čekání na spojení (d) Startovku se podařilo uložit Obrázek 5.2: Import přes Bluetooth 5.3 Import z internetu Poznámka: Tato volba funguje na všech telefonech, ale vyžaduje připojení k internetu. Ujistěte se, že je správně nastaveno jak v telefonu, tak u operátora. Připojení je většinou zpoplatněno. 16

22 5.3. IMPORT Z INTERNETU (a) Import Z internetu (b) Formulář pro zadání url adresy souboru (c) Příklad vyplnění formuláře (d) Povolení spojení (e) Výběr přístupového bodu (f) Startovku se podařilo uložit Obrázek 5.3: Import přes Bluetooth Zvolte Zvolte Hlavní menu Nahrát startovku Z internetu, viz obr. 5.3(a). Zobrazí se textové pole, obr. 5.3(b), do kterého zadejte adresu souboru, který chcete nahrát, a stiskněte Ok, obr. 5.3(c). Potvrďte případné bezpečnostní dotazy na povolení komunikace, obr. 5.3(d), a případně zvolte přístupový bod, obr. 5.3(e). Zobrazí se, zda bylo nahrání úspěšné, či nikoliv, obr. 5.3(f). Poznámka: Na některých telefonech je možné tuto volbu použít i pro nahrání startovky z paměti telefonu. Pak je potřeba zadat celou cestu k souboru, např. file://localhost/c:/files/pokus.sme. 17

23 5.3. IMPORT Z INTERNETU Import startovky ze sport-casomira.cz Pokud závody zajišťuje sport-casomira.cz, tj. většina domácích závodů, je možné startovku nahrát z internetu. Na stránkách sport-casomira.cz jsou před závodem k dispozici dva soubory, pdf pro prohlížení a csv pro programové zpracování. Zde potřebujeme soubor csv. Do textové pole, obr. 5.3(b) zadejte url souboru. Url má následující tvar: kde YYYY - sezóna, pro 2009/2010 YYYY je 2010 PO - pořadatel: JE - Jeseník JI - Jilemnice JN - Jablonec KV - Karlovy Vary LB - Liberec NM - Nové Město PU - Pustevny VE - Veřovice VY - Vysoké nad Jizerou KAT - kategorie: DOS - dospělí DOR - dorost ZAC - žáci JCUP - junior cup rrmmdd - datum: rr - rok mm - měsíc dd - den TODO obrazky? 18

24 Kapitola 6 Hlášení Hlášení (měření mezičasů) je hlavní funkcí programu Mobile Elizabeth Obecný postup pro hlášení je: Vytvoření startovky Výběr startovky pro hlášení Hlášení Uložení výsledků Případně pokračování hlášení 6.1 Výběr startovky Zvolte Hlavní menu Hlášení. Zobrazí se seznam startovek uložených v programu, obr. 6.1(a). Vyberte startovku a stiskněte Vybrat, obr. 6.1(b), nebo použijte volbu Rychlá startovka, obr. 6.1(c), viz Rychlá startovka. Zobrazí se úvodní obrazovka Hlášení, tzv. Info o číslech. 6.2 Zadání mezičasu Obrazovka Hlášení je rozdělena na dvě části. Horní řádek tvoří zápis čísel a informace o počtu kol. Zbytek obrazovky tvoří průběžné výsledky ve zvoleném kole. Stiskem kláves 0 až 19

25 6.3. VYHLEDÁNÍ ZÁVODNÍKA V AKTUÁLNÍM KOLE PODLE ČÍSLA (a) (b) (c) Obrázek 6.1: Výběr startovky 9 se v zápise čísel zobrazují příslušné číslice 1. Jakmile zapíšete požadované číslo, stiskněte klávesu pro potvrzení průjezdu, standardně středové tlačítko 1. Závodník se okamžitě objeví ve výsledcích a číslo se ze zápisu čísel smaže. Naposledy zadaný závodník je zvýrazněn. Do zápisu čísel lze zapsat více závodníků najednou, jednotlivá čísla oddělte křížkem (#). Průjezd se potvrzuje pro každé číslo zvlášť, nikoliv pro všechny zadané najednou. Aplikace automaticky zařadí závodníka do nejnižšího kola, kde ještě není zadaný. Další kola se vytvářejí automaticky až do počtu 127 kol. 6.3 Vyhledání závodníka v aktuálním kole podle čísla Chcete-li podle čísla vyhledat závodníka, zapište číslo do zápisu čísel a stiskněte klávesu pro vyhledání závodníka, standardně tlačítko pro přijetí hovoru (zelené) 1, obr Vymazání závodníka z výsledků Pokud omylem zadáte číslo a potvrdíte průjezd, obr. 6.7(a) a 6.7(b), závodníka lze z výsledků odstranit. Napište znovu špatně zadané číslo, připište hvězdičku (*), obr. 6.7(c), a stiskněte klávesu pro průjezd, standardně středové tlačítko 1. Závodník se vymaže z výsledků a je možné ho zadat znovu, obr. 6.7(d). 1 chování kláves lze změnit, viz Nastavení kláves 20

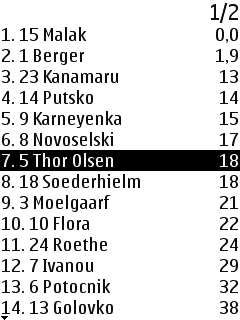

26 6.5. ZÁMĚNA ZÁVODNÍKŮ VE VÝSLEDCÍCH (a) Info o číslech (b) Připraveno k hlášení (c) Zapsání čísla 1 (d) Potvrzení průjezdu čísla 1 (e) Zapsání dvou čísel najednou (f) Potvrzení průjezdu (2x) Obrázek 6.2: Hlášení 6.5 Záměna závodníků ve výsledcích Pokud do výsledků zadáte závodníka se špatným startovním číslem, např. místo 15 zapíšete 18, obr. 6.8, lze to napravit. Klávesou pro menu hlášení, standardně levá funkční klávesa 1, vstupte do Menu hlášení a zvolte Záměna čísel, obr. 6.8(c). Zadejte špatně zadané a nové (správné) číslo a potvrďte Ok, obr. 6.8(e). Výsledky se přepočítají, novému číslu se počítá čas, kdy potvrdíte špatné číslo - nepřijdete o výsledek, obr. 6.8(f). 21

27 6.6. UZAVŘENÍ KOLA (a) Zapsání dvou čísel za sebou (b) Potvrzení průjezdu prvního(c) Potvrzení průjezdu druhého závodníka závodníka Obrázek 6.3: Průjezd závodníků - příklad (a) Pokud je zápis čísel moc(b) Po potvrzení několika závod-(cníků závodníků Po potvrzení několika dalších dlouhý, zobrazí se na konci.. Obrázek 6.4: Průjezd závodníků - příklad 6.6 Uzavření kola Nestihnete-li začátek závodu, můžete uzavřít kolo tak, aby nižší čísla automaticky zařadila do dalšího kola. Klávesou pro menu hlášení, standardně levá funkční klávesa 1, vstupte do Menu hlášení a zvolte Uzavřít kolo, obr. 6.9(a). Do textového pole zadejte číslo, do kterého chcete dané kolo uzavřít (včetně zadaného čísla), obr. 6.9(b) a potvrďte Ok, 22

28 6.6. UZAVŘENÍ KOLA (a) Zadání závodníka, který už jednou projel (b) Automaticky se zařadí do dalšího kola Obrázek 6.5: Průjezd v dalším kole (a) Zapsání čísla 5 do zápisu čísel (b) Po stisku klávesy pro vyhledání se hledané číslo zvýrazní Obrázek 6.6: Vyhledání závodníka podle startovního čísla obr. 6.9(c). Ukázka použití je na obr. 6.9(d), 6.9(e) a 6.9(f). Dále je možné uzavřít celé kolo, obr. 6.9(c). 23

29 6.7. SPRINT MODE (a) Omylem zapsané číslo 65 (b) Omylem potvrzený průjezd (c) Zapsání čísla a hvězdičky (*) (d) Vymazání z výsledků 6.7 Sprint mode Obrázek 6.7: Vymazání omylem zadaného čísla Pokud je předpoklad, že se závodníci nedojedou a jede se jen jedno kolo, je možné využít Sprint mode. Po potvrzení mezičasu se automaticky zapíše číslo o jedno vyšší. 24

30 6.8. DALŠÍ MOŽNOSTI (a) Zapsání čísla 18 (b) Potvrzení průjezdu č. 18 (c) Záměna čísel (d) Formulář pro záměnu čísel (e) Vyplněný formulář - záměna 18 (špatné) za 15 (správné) Obrázek 6.8: Záměna čísel (f) Přepočítané výsledky 6.8 Další možnosti Menu hlášení ještě obsahuje následující možnosti: Nastavení Uložit výsledky Restartovat Nápověda 25

31 6.8. DALŠÍ MOŽNOSTI (a) Menu hlášení Uzavřít kolo (b) Formulář pro uzavření kola, zde do čísla 50 včetně (c) Potvrzení uzavření (d) Zápis čísel 50 a 51 (e) Potvrzení průjezdu č za-(fřazen do 2. kola řazen do 1. Potvrzení průjezdu č za- kola Obrázek 6.9: Uzavření kola do čísla Info o číslech Konec hlášení Nastavení umožní změnit vlastnosti zobrazení a kláves, viz Nastavení. Uložit výsledky umožní uložit výsledky pro pozdější prohlížení. Restartovat spustí znovu hlášení se současnou startovkou. Nápověda zobrazí krátkou nápovědu. Info o číslech zobrazí úvodní obrazovku hlášení, kde je zobrazen název startovky a rozsah startovních čísel. Konec hlášení ukončí hlášení, zeptá se, zda uložit výsledky (pokud nebyli uloženy) a zda vymazat star- 26

32 6.8. DALŠÍ MOŽNOSTI (a) Uložit výsledky? (b) Vymazat startovku? Obrázek 6.10: Konec hlášení tovku, obr

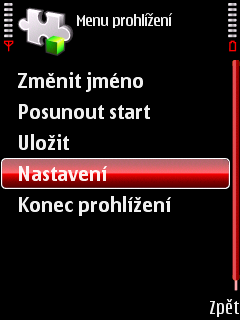

33 Kapitola 7 Nastavení (a) Z hlavního menu (b) Z hlášení (c) Z prohlížení startovky Obrázek 7.1: Přístup k nastavení Program Mobile Elizabeth 2009 umožňuje částečně nastavit chování a zobrazení. Některá nastavení jsou limitována přístrojem (telefonem), např. nelze využít všechna tlačítka, i ta největší písmena jsou malá atd. Přístup k nastavení je možný z hlavního menu, obr. 7.1(a), z hlášení, obr. 7.1(b), z prohlížení startovky, obr. 7.1(c), nebo z prohlížení výsledků. 7.1 Nastavení zobrazení Zde lze nastavit několik vlastností zobrazování: 28

34 7.1. NASTAVENÍ ZOBRAZENÍ (a) Nastavení Zobrazení (b) Velikost písma - zápis čísel (horní řádek při hlášení) (c) Velikost písma - výsledky (d) Zobrazení jména (e) Zobrazení času ve výsledcích (f) Zobrazení času ve startovce Obrázek 7.2: Nastavení zobrazení Velikost písma v zápisu čísel (horní řádek hlášení), obr. 7.2(b) Malé Střední Velké Velikost písma ve výsledcích (zbytek obrazovky hlášení), obr. 7.2(c) Malé 29

35 7.1. NASTAVENÍ ZOBRAZENÍ (a) Malé písmena (b) Velká písmena (c) Změna zobrazení jmen na kapitálky (d) Změna zobrazení jmen na kapitálky Střední Velké Zobrazení jmen, obr. 7.2(d) (e) Změna zobrazení jmen na(f) Změna zobrazení jmen na první velké první velké Obrázek 7.3: Různé nastavení Normálně (tak, jak jsou zadána ve startovce) První písmeno velké Kapitálky (všechna písmena velká) 30

36 7.2. NASTAVENÍ FONTŮ Zobrazení času ve výsledcích, obr. 7.2(e) Minuty:vteřiny Vteřiny Zobrazení času ve startovce, obr. 7.2(f) Absolutní Relativní Různá nastavení zobrazení jsou na obr Nastavení fontů (a) Malý font - klávesa 4 (b) Střední font - klávesa 5 (c) Velký font - klávesa 6 Obrázek 7.4: Nastavení fontů V nastavení zobrazení je možné zvolit tři velikosti písma, zde je možné pro každou velikost upravit mezery mezi řádky a prosvícení naposledy zadaného nebo vyhledaného závodníka. Vše se nastavuje pomocí kláves 1 až 9, které mají následující význam: Změna velikosti, obr. 7.4 Malé - klávesa 4, obr. 7.4(a) Střední - klávesa 5, obr. 7.4(b) 31

37 7.3. NASTAVENÍ KLÁVES Velké - klávesa 6, obr. 7.4(c) Změna mezery mezi řádky Zmenšení mezery - klávesa 1 Zvětšení mezery - klávesa 7, obr. 7.5(b) Změna velikosti výběru Zmenšení výběru - klávesa 3, obr. 7.6(b) Zvětšení výběru - klávesa 9, obr. 7.6(a) Posunutí výběru Posunutí nahoru - klávesa 2, obr. 7.5(c) Posunutí dolu - klávesa 8 (a) (b) Zvětšení mezer mezi řádky -(c) Posun výběru nahoru - klávesa klávesa 7 2 Obrázek 7.5: Nastavení fontů 7.3 Nastavení kláves Zajímavostí je nastavení kláves k různým funkcím hlášení a prohlížení. Pokud vlastníte telefon, na kterém jsou standardní klávesy 1 nemáte moc možností klávesy přenastavit. 1 0 až 9, pětisměrný joystick, dvě funkční klávesy a klávesy pro přijetí a odmítnutí hovoru 32

38 7.3. NASTAVENÍ KLÁVES (a) Zvětšení výběru - klávesa 9 (b) Zmenšení výběru - klávesa 3 (c) Menu nastavení fontů Obrázek 7.6: Nastavení fontů (a) Nastavení Klávesy (b) Seznam akcí, kterým je možné nadefinovat klávesy (c) Seznam akcí, kterým je možné nadefinovat klávesy Obrázek 7.7: Nastavení kláves Dále je třeba upozornit, že ne všechny klávesy, které telefon má, lze využít. Některé prostě nelze z programu zachytit. Často nelze zachytit klávesu spouště fotoaparátu, klávesy ovládání hudby nebo klávesu pro ukončení hovoru (na některých telefonech 2 dokonce bez dotazu ukončí aplikaci). Nejvíce toto nastavení využijete na telefonech s plnou (qwerty) klávesnicí, kdy máte spoustu kláves, na které přiřadit nějakou akci. 2 Nokia Series 60 3rd edition 33

39 7.3. NASTAVENÍ KLÁVES Zvolte Nastavení Klávesy a zobrazí se seznam akcí, kterým je možné nadefinovat klávesy, obr. 7.7(b) a 7.7(c). Každá akce může mít přiřazeno několik kláves. Na obr. 7.8 je postup pro přidání a odebrání klávesy k vybrané akci. (a) Výběr akce - Průjezd (b) Seznam přiřazených kláves (c) Přidání klávesy (d) Přidání klávesy, zde zelené tlačítko (pro přijetí hovoru) (e) Seznam přiřazených kláves k vybrané akci (f) Odebrání klávesy Obrázek 7.8: Příklad přidání a odebrání klávesy pro průjezd 34

40 7.4. NASTAVENÍ JAZYKA 7.4 Nastavení jazyka (a) Nastavení Jazyk (b) Volba jazyka Obrázek 7.9: Nastavení jazyka V Nastavení Jazyk je možné zvolit jazyk obr Poznámka: Změny se provedou až po restartu aplikace. 35

41 Kapitola 8 Uložené záznamy V hlavním menu zvolte Uložené záznamy a zobrazí se seznam všech uložených startovek a výsledků, obr. 8.1(a). V aplikaci můžete mít záznamy uloženy libovolně dlouho, nepotřebné mazat, nebo exportovat do paměti telefonu. 8.1 Startovky Startovky mají před samotným názvem písmeno S. Startovky je možné prohlížet (upravit), viz Prohlížení / Editace startovky, obr. 8.1(b), smazat, obr. 8.1(d), nebo exportovat, obr. 8.1(e). 8.2 Výsledky Výsledky mají před samotným názvem písmeno V. Výsledky v sobě obsahují uloženou i startovku a všechny důležité časy. Díky tomu je možné pokračovat v hlášení, obr. 8.1(c). Dále je možné výsledky prohlížet, obr. 8.1(b), smazat, obr. 8.1(d), nebo exportovat, obr. 8.1(e). 8.3 Pokračování hlášení Pokud uložíte výsledky, je možné v hlášení pokračovat. K pokračování není potřeba původní startovka, ta je uložena i v souboru s výsledky. V hlavním menu zvolte Uložené záznamy, vyberte požadované výsledky a zvolte Pokračovat v hlášení, obr. 8.1(c). Hlášení se načte tam, kde bylo naposledy uloženo. 36

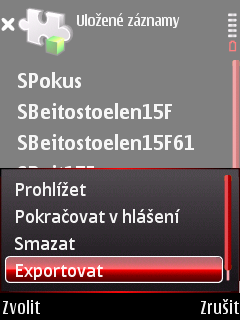

42 8.4. EXPORT VÝSLEDKŮ A STARTOVEK (a) Uložené záznamy (b) (c) (d) (e) Obrázek 8.1: Uložené záznamy 8.4 Export výsledků a startovek Pro export startovky nebo výsledků vyberte požadovaný soubor a zvolte Exportovat, obr. 8.1(e). Potvrďte případné bezpečnostní dotazy na čtení a zápis dat a vyberte adresář (!) do kterého chcete soubor uložit. Zvolte Uložit a zobrazí se informace, zda byl soubor uložen, či nikoliv. 37

43 Kapitola 9 Vytvoření startovky na počítači Startovku je možné vytvořit přímo v telefonu, pomocí aplikace ME Startlist na počítači, nebo nahrát již existující. V této kapitole se budeme věnovat vytvoření startovky na počítači. 9.1 Instalace aplikace ME Startlist Aplikaci není třeba instalovat, ale po její běh je potřeba Java Runtime Environment (JRE, ke stažení na Dále jsou potřeba knihovny appframework, bluecove, swing-worker. Všechny jsou součástí distribuce v adresáři lib. Po instalaci JRE by aplikace měla jít spustit poklepáním na ikonu souboru ME Startlist 2009.jar. Pokud ne, zkuste následující možnosti: Spuštění z příkazové řádky, např. java -jar "C:\ME Startlist 2009\ME Startlist 2009.jar" Nastavení automatikého spuštění po dvojkliku na soubor (Win XP): Průzkumník Windows Nástroje Možnosti složky Typy souborů JAR Upřesnit Akce Nová Akce: název akce, např. open Aplikace: např. "C:\Program Files\Java\jre6\bin\javaw.exe" -jar "%1" 38

44 9.2. VYTVOŘENÍ NOVÉ STARTOVKY (a) Aplikace ME Startlist po spuštění (b) Vytvoření nové startovky (c) Formulář pro vytvoření nové startovky (d) Příklad vyplněného formuláře pro vytvoření nové startovky Obrázek 9.1: Vytvoření nové startovky pomocí aplikace ME Startlist 9.2 Vytvoření nové startovky Spusťte aplikaci ME Startlist a zvolte Soubor Nový, viz obrázek 9.1. Zobrazí se dialogové okno, ve kterém zadáte všechny potřebné údaje, stejně jako v aplikaci Mobile Elizabeth v telefonu, obr. 9.1(d). Po stisku tlačítka Vytvořit se vytvoří startovka. Nyní je možné startovku upravit, uložit a odeslat přes Bluetooth do telefonu. Příklad vytvoření startovky je na obrázcích 9.1, 9.2 a Změna jména a startovního času závodníka V seznamu označte myší závodníka, kterého chcete upravit. Automaticky se označí textové pole Jméno, takže můžete rovnou začít psát. Změnu potvrďte klávesou Enter, 39

45 9.4. POSUNUTÍ STARTOVNÍHO ČASU VÍCE ZÁVODNÍKŮ (a) Změna jména závodníka č. 1 (b) Změna jména závodníka č. 1 (c) Změna jmen dalších závodníků (d) Změna jmen dalších závodníků Obrázek 9.2: Vytvoření nové startovky (WC Beitostølen Men 15 km Free Individual) pomocí aplikace ME Startlist nebo stiskem tlačítka Zadat. Automaticky se přejde na změnu jména dalšího závodníka. Šipkami nahoru a dolu (v textovém poli Jméno ) se posunete na předchozího nebo následujícího závodníka. Při tomto posunu se případná změna jména neuloží. Pokud chcete změnit závodníkův startovní čas, stiskněte Tab po zadání jména v textovém poli Jméno, nebo přejděte myší do textového pole St. čas. Čas je potřeba zadat ve formátu [h]h:[m]m:[s]s (h - hodiny, m - minuty, s - sekundy; [] označuje nepovinný údaj). Je možné využít šipek nahoru a dolu, pro změnu hodin, minut, nebo sekund, podle toho, kde se nachází kurzor. 40

46 9.4. POSUNUTÍ STARTOVNÍHO ČASU VÍCE ZÁVODNÍKŮ (a) Změna jmen dalších závodníků (b) Změna jmen dalších závodníků Obrázek 9.3: Vytvoření nové startovky (WC Beitostølen Men 15 km Free Individual) pomocí aplikace ME Startlist (a) (b) (c) Obrázek 9.4: Posunout startovní čas více závodníků 9.4 Posunutí startovního času více závodníků Pokud je mezi starty několika závodníků navíc nějaká pauza, jako např. v Düsseldorfu, je potřeba posunout start více závodníkům. To je možné funkcí Posunout start. Do textového pole Od čísla zadejte číslo, od kterého chcete posunout start (včetně). Automaticky se vyplní pole s původním startovním časem, novým startovním časem a posunem startovního času, obr. 9.4(b). Pole s novým startovním časem a posunem jsou provázána, změna jednoho se projeví do druhého, obr. 9.4(c). Pro změnu hodnot je možné využít kláves nahoru a dolu. Posun startu potvrďte tlačítkem Posunout. 41

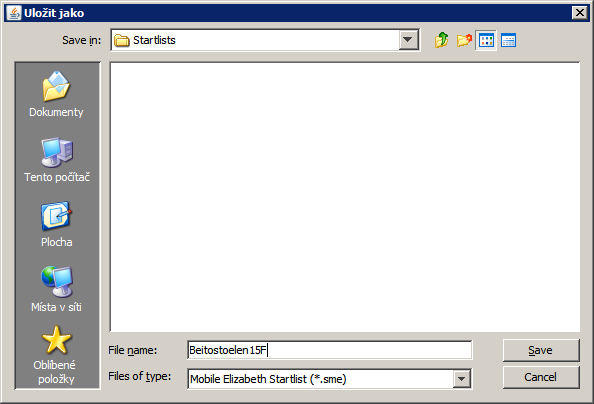

47 9.5. ULOŽENÍ STARTOVKY 9.5 Uložení startovky Vytvořenou startovku uložíte v menu Soubor Uložit nebo Soubor Uložit jako, viz obr (a) Uložit startovku (b) Uložit startovku jako (c) Uložit startovku jako Obrázek 9.5: Uložení startovky 9.6 Odeslání startovky Postup odeslání viz Import přes Bluetooth, obr. 9.5 a obr

48 9.7. IMPORT STARTOVKY ZE SPORT-CASOMIRA.CZ 9.7 Import startovky ze sport-casomira.cz Pokud závody zajišťuje sport-casomira.cz, tj. většina domácích závodů, je možné startovku stáhnout z internetu. Na stránkách sport-casomira.cz jsou před závodem k dispozici dva soubory, pdf pro prohlížení a csv pro programové zpracování. Stáhněte soubor csv. Zvolte v menu Soubor Importovat soubor *.csv. Najděte uložený soubor a stiskněte Open. Pro všechny startovky uložené v souboru csv 1 se zobrazí dialog pro uložení. Uložte startovky, které chcete dále použít. TODO obrazky? 1 jeden soubor většinou obsahuje více startovek 43

49 Kapitola 10 Zkratky JAR JAD MIDlet SME URL PDF CSV JRE Java Archive Java Application Descriptor Aplikace pro MIDP zařízení Startlist Mobile Elizabeth Uniform Resource Lokator Portable Document Format Comma Separated Values Java Runtime Environment 44

50 Seznam obrázků 4.1 Vytvoření startovky Vytvoření startovky Změna jména a startovního času závodníka Posun startovního času více závodníků Odeslat přes Bluetooth Import přes Bluetooth Import přes Bluetooth Výběr startovky Hlášení Průjezd závodníků - příklad Průjezd závodníků - příklad Průjezd v dalším kole Vyhledání závodníka podle startovního čísla Vymazání omylem zadaného čísla Záměna čísel Uzavření kola do čísla Konec hlášení Přístup k nastavení Nastavení zobrazení Různé nastavení Nastavení fontů Nastavení fontů Nastavení fontů Nastavení kláves

51 SEZNAM OBRÁZKŮ 7.8 Příklad přidání a odebrání klávesy pro průjezd Nastavení jazyka Uložené záznamy Vytvoření nové startovky pomocí aplikace ME Startlist Vytvoření nové startovky (WC Beitostølen Men 15 km Free Individual) pomocí aplikace ME Startlist Vytvoření nové startovky (WC Beitostølen Men 15 km Free Individual) pomocí aplikace ME Startlist Posunout startovní čas více závodníků Uložení startovky
