SPCZ/0090 kompaktní vakuový ejektor ze standardních dílů. SPCZ/0090/Pxxx 3/09
|
|
|
- Daniela Nováková
- před 8 lety
- Počet zobrazení:
Transkript
1 SPCZ/0090 kompaktní vakuový ejektor ze standardních dílů
2 SPCZ/0090 řízená vakuová pumpa Základní technická data Max. dosažitelné vakuum: - 0,87 Bar Množství nasávaného vzduchu: Nl/min Pracovní tlak: max.6bar ( 5Bar optimální ) Provozní teplota: C Hmotnost (max. ): < 1400g Reakční doba ventilu vakuum: 14mS / odfuk 20mS Průchozí připojení všech portů ze dvou stran Sestava ze standardních dílů NORGREN Jednoduchá údržba a výměna všech součástí Pneumatické schéma a popis zapojení : ejektory se zpětným ventilem Tlakový spínač Bistabilní ventil vakuum Uspora vzduchu/ odfuk SPCZ/0090/Pxxx 3/09
3 Typový klíč: SPCZ/0090/ P / X X X VÝKON MOŽNOSTI Nl/min* 1...včetně uchycení SPCZ/0090/S Nl/min* 2...včetně hlídání vstupního tlaku Nl/min* ( spínač 18D na vstupu P+) Nl/min* 3...včetně uchycení a spínače 18D Nl/min* ŘÍZENÍ PUMPY 1... bez tlakového spínače (pouze řídící ventily 24VDC) 2... bez vnitřního řízení 2xkonektor M12 (ventily24vdc/pnpspínač24vdc) 3... vnitřní řízení vakua + zp.vazba 1xkonektor M12 (24VDC/PNP) 4... bez vnitřního řízení + analog. zp.vazba mA 2xkonektor M12 (ventily24vdc/spínač) *Množství nasávaného vzduchu při pracovním tlaku 6Bar Speciální verze řízení dle modifikace zákazníka: SPCZ/0090/PM15...proveden pro ŠKODA AUTO a.s. lisovnu M15-5xkonektor M8 **Kontaktujte Norgren, pokud nenajdete variantu vhodnou pro vaší aplikaci Použité díly: M/58102/10/01 vakuový ejektor (víčko) M/58102/10/02 vakuový ejektor (mezikus) M/P71465A zpětné ventily ejektorů - manžety VS18S522DF313A ventil pro ovládání vakua VS18SC11DF313A ventil pro ovládání odfuku DS-E1V10F4B2PR00 tlakový spínač

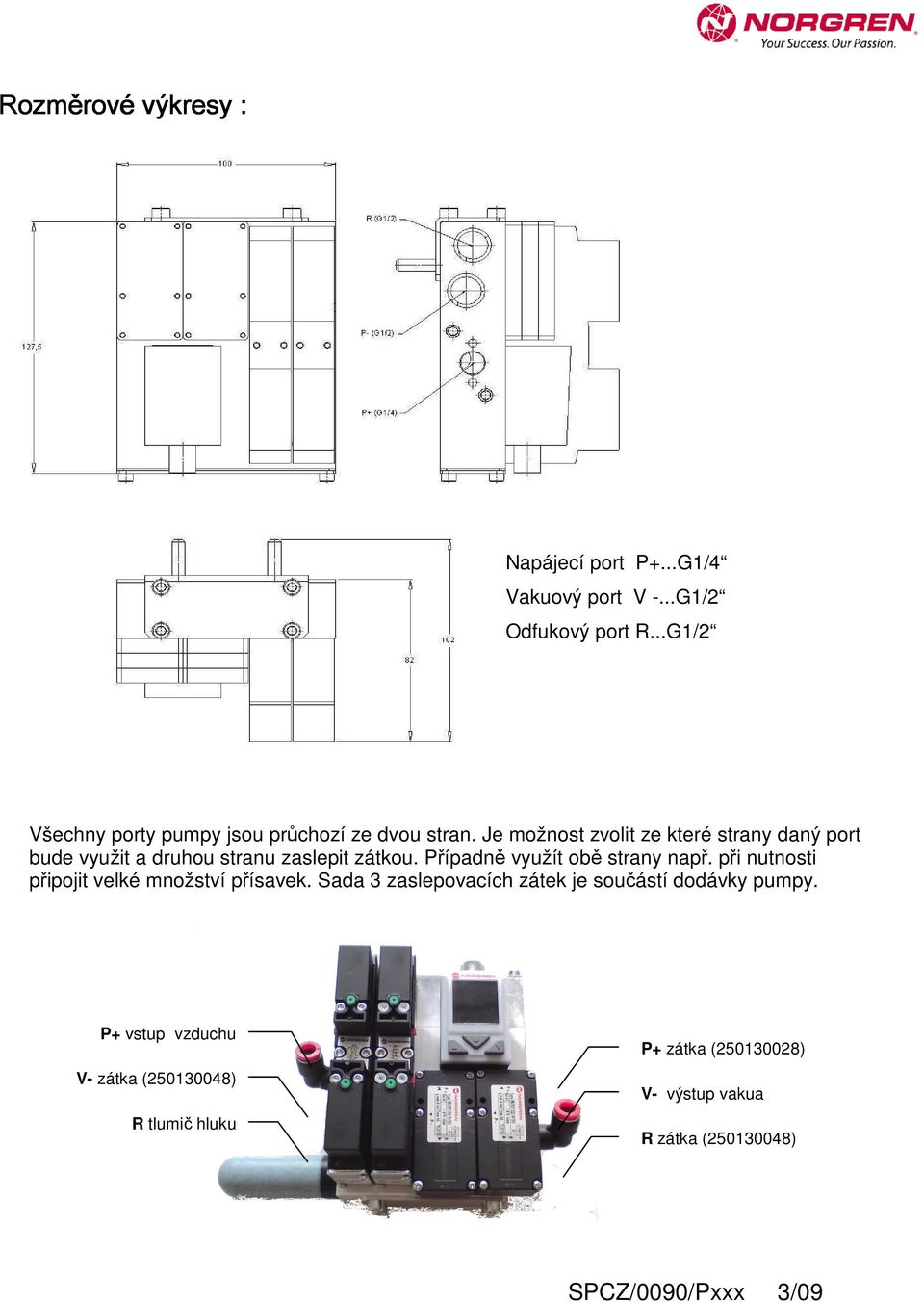

4 Rozměrové výkresy : Napájecí port P+...G1/4 Vakuový port V -...G1/2 Odfukový port R...G1/2 Všechny porty pumpy jsou průchozí ze dvou stran. Je možnost zvolit ze které strany daný port bude využit a druhou stranu zaslepit zátkou. Případně využít obě strany např. při nutnosti připojit velké množství přísavek. Sada 3 zaslepovacích zátek je součástí dodávky pumpy. P+ vstup vzduchu V- zátka ( ) R tlumič hluku P+ zátka ( ) V- výstup vakua R zátka ( )

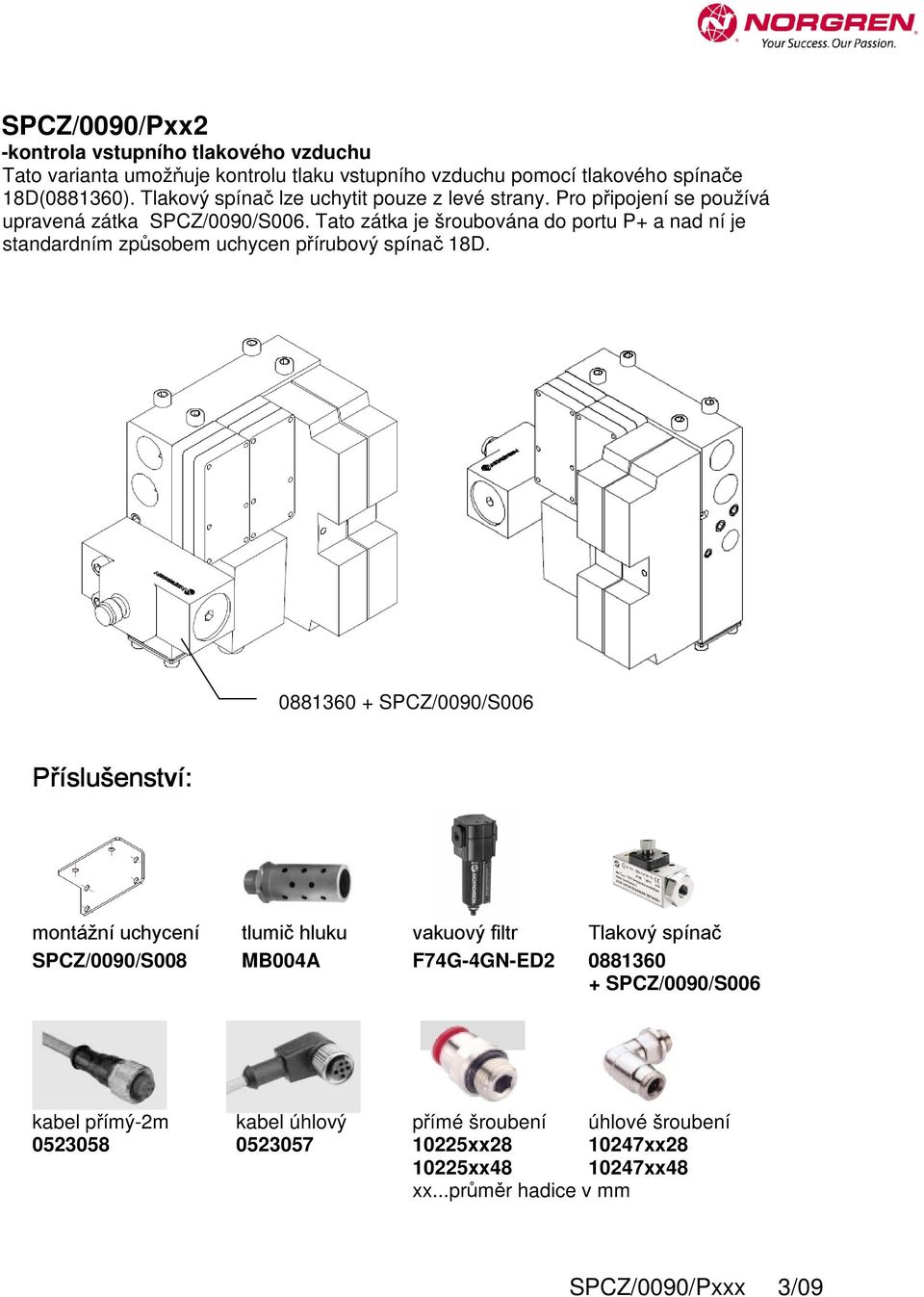

5 SPCZ/0090/Pxx2 -kontrola vstupního tlakového vzduchu Tato varianta umožňuje kontrolu tlaku vstupního vzduchu pomocí tlakového spínače 18D( ). Tlakový spínač lze uchytit pouze z levé strany. Pro připojení se používá upravená zátka SPCZ/0090/S006. Tato zátka je šroubována do portu P+ a nad ní je standardním způsobem uchycen přírubový spínač 18D SPCZ/0090/S006 Příslušenství: montážní uchycení tlumič hluku vakuový filtr Tlakový spínač SPCZ/0090/S008 MB004A F74G-4GN-ED SPCZ/0090/S006 kabel přímý-2m kabel úhlový přímé šroubení úhlové šroubení xx xx xx xx48 xx...průměr hadice v mm
6 Elektrické zapojení konektorů pumpy : SPCZ/0090/Px1x Jeden konektor M12, který propojuje řídící solenoidy pumpy. Ovládací signál 24VDC/<100mA. Umístění konektoru na pumpě SPCZ/0090/Px2x Umístění konektorů na pumpě Dva konektory M12. První konektor M12 propojující řídící solenoidy pumpy-yp Druhý konektor pro zpětné hlášení - SD na tlakovém spínači 50D. Ovládací signál 24VDC/300mA. Spotřeba el.tlakového spínače <50mA. Výstup PNP. Zatížitelnost 200mA SPCZ/0090/Px3x Umístění konektoru na pumpě Jeden konektor M12, který propojuje řídící solenoidy pumpy a zároveň jeden výstup tlakového spínače (OUT2). První výstup tlakového spínače (OUT1) nastavuje úroveň vytvářeného vakua. Ovládací signál 24VDC/300mA. Spotřeba el.tlakového spínače <50mA. Výstup PNP. Zatížitelnost 200mA
7 Nastavení tlakového spínače: O řízení vakuové pumpy se stará spínač 50D, u něhož je výstup OUT1 použit pro kontrolu min. a max. úrovně vakua. Tento výstup ovládá 3/2 NO ventil, který uzavírá vzduch do ejektoru. Druhý výstup OUT2(kontakt PNP/analogový výstup ) je použit jako hlášení o dosažení požadované vakua (kontrola přisátí dílu). Nastavení: SP1 minimální vakuum (nastaveno -450) rp1 maximální vakuum (nastaveno -600) SP2 hlášení vakuum dosaženo-rozepne (nastaveno -350) rp2 hlášení vakuum dosaženo-sepne (nastaveno -400) OUT1 výstup řízení hladiny vakua OUT2 výstup hlášení o dosažení vakua (musí být nastaveno HNC) (musí být nastaveno HNC) CODE.... spínače jsou vybaveny bezpečnostním zámkem kláves. Z výroby nastaven kód 001. Hnc Hnc vakuum max..rp1 min...sp1 vakuum dosaženo Celý manuál nastavení tlakové spínače 50D lze sláhnout na : zadáním do vyhledávače : 50D Tyto výrobky jsou určeny jen pro použití v průmyslových řídicích systémech se stlačeným vzduchem. Před použitím těchto výrobků s jinými než předepsanými médii, pro neprůmyslové aplikace, záchranné systémy nebo jiné aplikace, které jsou mimo rámec vydaných specifikací, konzultujte s firmou NORGREN.Nesprávným používáním, stárnutím nebo nesprávnou funkcí mohou komponenty použité v řídicích systémech v různých režimech selhat. Naší zásadou je trvalý výzkum a vývoj. Proto si vyhrazujeme právo na změnu specifikací uvedených v tomto dokumentu bez předchozího upozornění.
