MECHATRONIKA SCHÉMATA - 2. Petr Jurčík
|
|
- Petr Bárta
- před 8 lety
- Počet zobrazení:
Transkript
1 MECHATRONIKA SCHÉMATA - 2 Petr Jurčík Střední škola, Havířov-Šumbark, Sýkorova 1/613, příspěvková organizace Tento výukový materiál byl zpracován v rámci akce EU peníze středním školám - OP VK 1.5. Výuková sada MECHATRONIKA, DUM č. 5
2 Zapojení ejektoru a přísavky Vakuový ejektor s přísavkou je zapojený tak, aby se stlačením tlačítka na monostabilním 3/2 ventilu spustilo vakuum a přísavka začala odsávat vzduch. Použití tohoto zapojení je např. jako vakuový manipulátor.
3 Ovládání pneumatického válce s "funkcí paměti" Pneumatický válec PV01 je zapojený tak, aby se ovládal nepřímo dvěma ručně ovládanými monostabilními pneumatickými ventily 3/2 (RR01 a RR02) a díky pneumatickému řídicímu signálu bude ovládat bistabilní pneumaticky řízený 5/2 ventil. Použití tohoto zapojení je například pro polohování výstupu z dopravníku do dvou větví.
4 Použití rychloodvzdušňovacího ventilu Pneumatický válec PV01 je zapojený tak, aby se nepřímo ovládal dvěma ručně ovládanými monostabilními pneumatickými ventily 3/2 (RR01 a RR02) a díky pneumatickému řídicímu signálu bude ovládat bistabilní pneumaticky řízený 5/2 ventil. Zapojením rychloodvzdušňovacího ventilu dosáhneme rychlejšího pohybu při vysunutí válce. Použití tohoto zapojení je například u razníků.
5 Použití redukčního ventilu Pneumatický válec PV01 je zapojený tak, aby se nepřímo ovládal dvěma ručně ovládanými monostabilními pneumatickými ventily 3/2 (RR01 a RR02) a díky pneumatickému řídicímu signálu bude ovládat bistabilní pneumaticky řízený 5/2 ventil. Zapojením regulačního ventilu dosáhneme snížení síly při vysunutí válce. Použití tohoto zapojení je např. přítlak při lepení součástí.
6 Použití ventilů 3/2 jako koncových snímačů pneumatického válce Pneumatický válec PV01 je zapojený tak, aby se nepřímo ovládal bistabilním pneumaticky řízeným ventilem 5/2 (PR01) pomocí dvou ručně ovládaných monostabilních ventilů 3/2 (RR01 a RR02). Do obvodu jsou zapojené dva pneumatické snímače polohy válce PR02 a PR03. Použití tohoto zapojení je např. upínání dílu ve svařovacím stroji.
7 Dva různé tlaky do pneumatického válce Pneumatický válec PV01 je zapojený tak, aby se přímo ovládal ručně řízeným monostabilním ventilem 5/2 (PR01). Do obvodu je zapojený regulátor tlaku pro snížení síly válce při zasouvání. Použití tohoto zapojení je např. pro návrat pneumatického válce zpět menší silou.
8 Použití časového ventilu Pneumatický válec PV01 je zapojený tak, aby se nepřímo ovládal pneumaticky řízeným bistabilním ventilem 5/2 (PR01). Vysunutí pneumatického válce ovládají dva ručně ovládané monostabilní 3/2 ventily. Zasunutí pneumatického válce ovládá pneumatický snímač válce a jím řízený časový 3/2 ventil (PR03). Použití tohoto zapojení je např. u značení dílů razníkem.

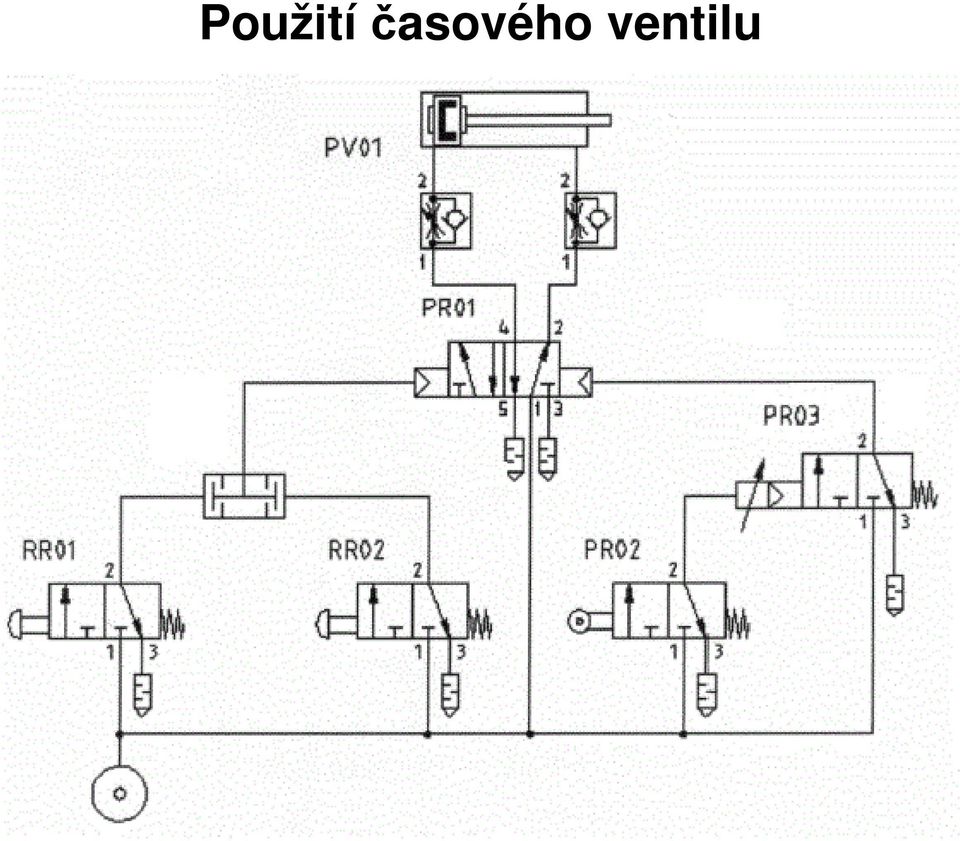

9 Použití časového ventilu
10 TEST Odpovědi napište do připraveného formuláře.
11 1. Co je na obrázku: a) přímo ovládaný jednočinný pneumatický válec ventilem 3/2, b) přímé ovládání pneumatického válce 5/2 ventilem, c) zapojení ejektoru a přísavky, d) nepřímé ovládání pneumatického válce dvěma ventily.
12 2. Co je na obrázku: a) zapojení pneumatického válce s rychloodvzdušňovacím ventilem, b) ovládání dvojčinného pneumatického válce 5/2 ventily, c) přímé ovládání pneumatického válce 5/2 ventilem, d) nepřímé ovládání pneumatického válce dvěma ventily.
13 3. Co je na obrázku: a) přímo ovládaný jednočinný pneumatický válec ventilem 3/2, b) přímé ovládání pneumatického válce 5/2 ventilem, c) ovládání dvojčinného pneumatického válce 5/2 ventily, d) zapojení s použitím redukčního ventilu.
14 4. Co je na obrázku: a) přímo ovládaný jednočinný pneumatický válec ventilem 3/2, b) přímé ovládání pneumatického válce 5/2 ventilem, c) ovládání dvojčinného pneumatického válce dvěma 5/2 ventily, d) použití ventilů 3/2 jako koncových snímačů pneumatického válce.
15 5. Co je na obrázku: a) zapojení, kde přivádíme dva různé tlaky do pneumatického válce b) přímé ovládání pneumatického válce 3/2 ventilem, c) ovládání dvojčinného pneumatického válce 3/2 ventily, d) nepřímé ovládání pneumatického válce třemi ventily.

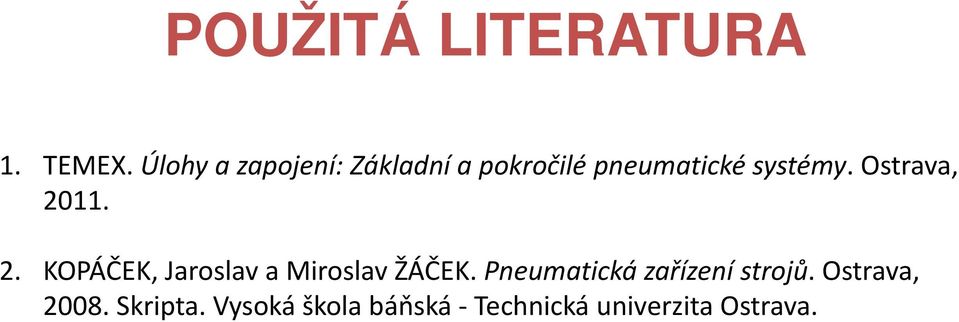

16 POUŽITÁ LITERATURA 1. TEMEX. Úlohy a zapojení: Základní a pokročilé pneumatické systémy. Ostrava, KOPÁČEK, Jaroslav a Miroslav ŽÁČEK. Pneumatická zařízení strojů. Ostrava, Skripta. Vysoká škola báňská -Technická univerzita Ostrava.
