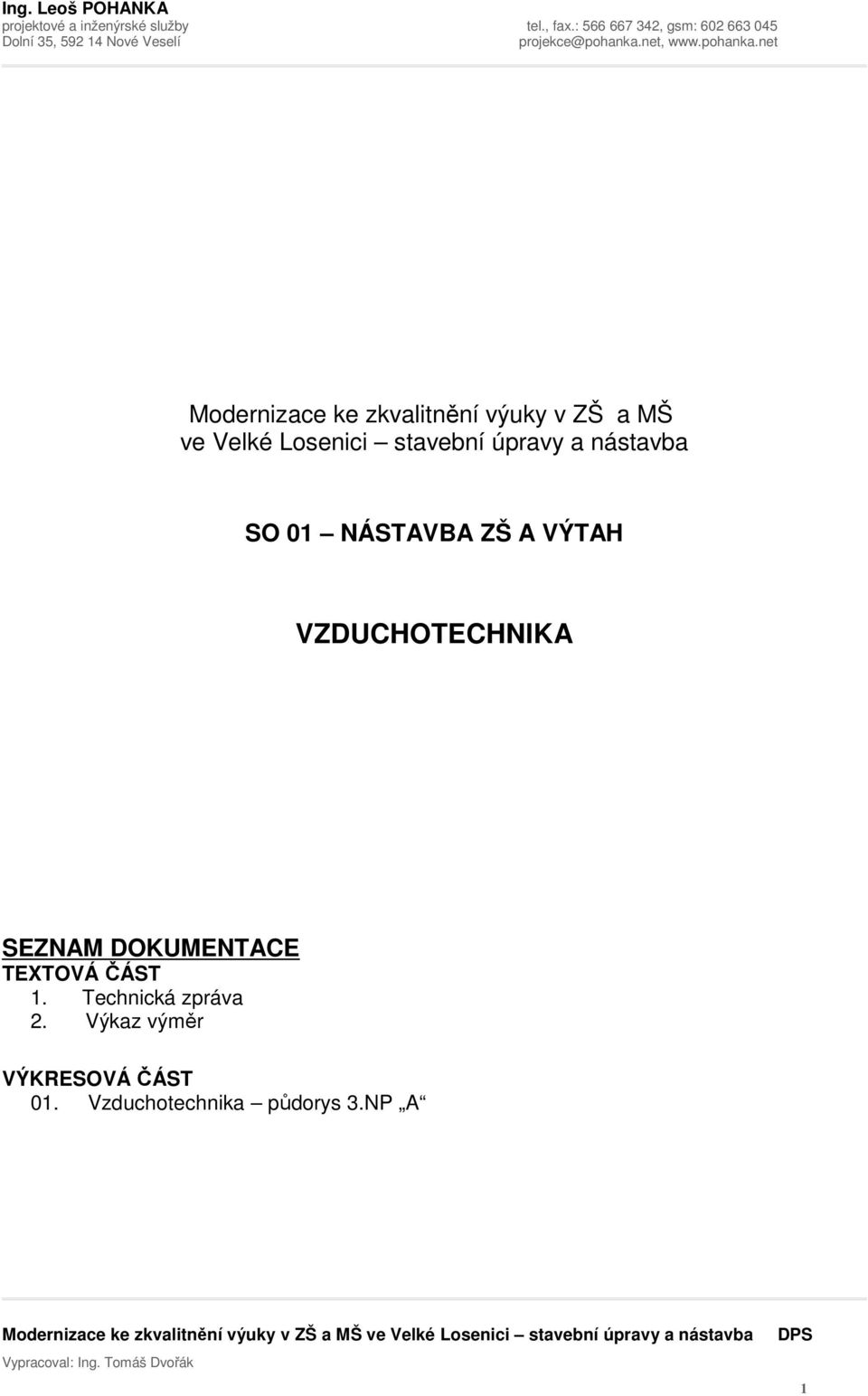

1 Modernizace ke zkvalitnění výuky v ZŠ a MŠ ve Velké Losenici stavební úpravy a nástavba SO 01 NÁSTAVBA ZŠ A VÝTAH VZDUCHOTECHNIKA SEZNAM DOKUMENTACE TEXTOVÁ ČÁST 1. Technická zpráva 2. Výkaz výměr VÝKRESOVÁ ČÁST 01. Vzduchotechnika půdorys 3.NP A Modernizace ke zkvalitnění výuky v ZŠ a MŠ ve Velké Losenici stavební úpravy a nástavba 1

1. Technická zpráva 2. Výkaz výměr VÝKRESOVÁ ČÁST 01. Vzduchotechnika půdorys 3.

2 Modernizace ke zkvalitnění výuky v ZŠ a MŠ ve Velké Losenici - stavební úpravy a nástavba SO01 nástavba ZŠ a výtah VZDUCHOTECHNIKA TECHNICKÁ ZPRÁVA 1

3 A. Úvodní údaje 1. Označení stavby a pozemku Název stavby: Místo stavby: Obec: Kraj: Modernizace ke zkvalitnění výuky v ZŠ a MŠ ve Velké Losenici - stavební úpravy a nástavba SO01 nástavba ZŠ a výtah VZDUCHOTECHNIKA VELKÁ LOSENICE 248, VELKÁ LOSENICE Velká Losenice Vysočina 2. Identifikační údaje o žadateli Název investora: OBEC VELKÁ LOSENICE 230, VELKÁ LOSENICE 3. Identifikační údaje o zpracovateli dokumentace Projektant: Ing. Leoš Pohanka Dolní Nové Veselí IČ: DIČ: CZ ČKAIT:

stavební úpravy a nástavba SO01 nástavba ZŠ a výtah VZDUCHOTECHNIKA VELKÁ LOSENICE 248, 592 11 VELKÁ LOSENICE Velká Losenice Vysočina

4 Projekt řeší provedení vzduchotechniky v nových částech základní školy ve Velké Losenici. Jedná se o nástavbu 3.NP v časti A. VZT v nástavbě 3.NP je řešeno s ohledem na původní projekt Ing. Karla Táborského, který obsahoval řešení VZT soc. zázemí v části A ve stávajících podlažích, na které tato nástavba navazuje. Navržená vzduchotechnická zařízení respektují hygienické a bezpečnostní předpisy a normy a charakter provozních činností v daných prostorách: Vyhláška č. 268/2009 Sb. o technických požadavcích na stavby Nařízení vlády 272/2011 Sb. ze dne 24.srpna 2011 o ochraně zdraví před nepříznivými účinky hluku a vibrací Nařízení vlády č.6/2003 Sb. o hygienických limitech pro vnitřní prostředí. ČSN EN /Z1 Požadavky na větrání obytných budov ČSN Ochrana staveb proti šíření požáru vzduchotechnickým zařízením ČSN Požární bezpečnost staveb. Nevýrobní objekty (06/2009) Nařízení vlády č.6/2003 Sb. o hygienických limitech pro vnitřní prostředí. Podklady pro vypracování vzduchotechnické části projektu: A. Výkresová dokumentace uvedené akce pro stavební povolení B. Příslušné hygienické předpisy a normy a technické podklady výrobců a dodavatelů technických zařízení a elementů Návrh koncepce vzduchotechnických zařízení je veden snahou minimálního požadavku na potřebné stavební úpravy objektu vyvolané instalací vzduchotechnických zařízení. 2. Popis technického řešení větrání Větrání sociálního zařízení Místnosti sociálního a hygienického vybavení budou vybaveny nuceným podtlakovým větracím zařízením - potrubním radiálním ventilátorem. Ventilátor bude napojen na kruhové Spiro potrubí, kterým bude znehodnocený vzduch odveden do venkovního prostoru přes střechu, napojením do stoupačky vedené z 2.NP. Před ventilátorem bude instalován tlumič hluku pro zajištění požadovaného útlumu v potrubí. Jako distribuční prvky jsou navrženy odvodní talířové ventily napojené na spiro potrubí. Přívod vzduchu do odsávaných prostor bude přirozeným způsobem ze sousedních prostor převážně chodeb, přes větrací mřížky ve spodních částech dveří popř. dveřmi bez prahu. Spouštění ventilátoru bude pohybovými čidly osazenými u vstupů do sociálních zařízení. Ventilátor bude vybaven časovým doběhem 2-20min (dodávka elektro). Vzduchová bilance: Potřebné vzduchové výkony budou respektovat a splňovat hygienické předpisy při stanovení množství vzduchu a tím zajištění potřebných hodinových intenzit výměny vzduchu v daných prostorách dle vyhlášky č.6/2003 Sb. Pro umyvadlo, výlevku a pisoár je uvažováno 30 m 3 /hod, záchodovou mísu 50m 3 /hod, sprchu 100m 3 /hod. 3

Navržená vzduchotechnická zařízení respektují hygienické a bezpečnostní předpisy a normy a charakter provozních činností v daných prostorách: Vyhláška č. 268/2009 Sb.

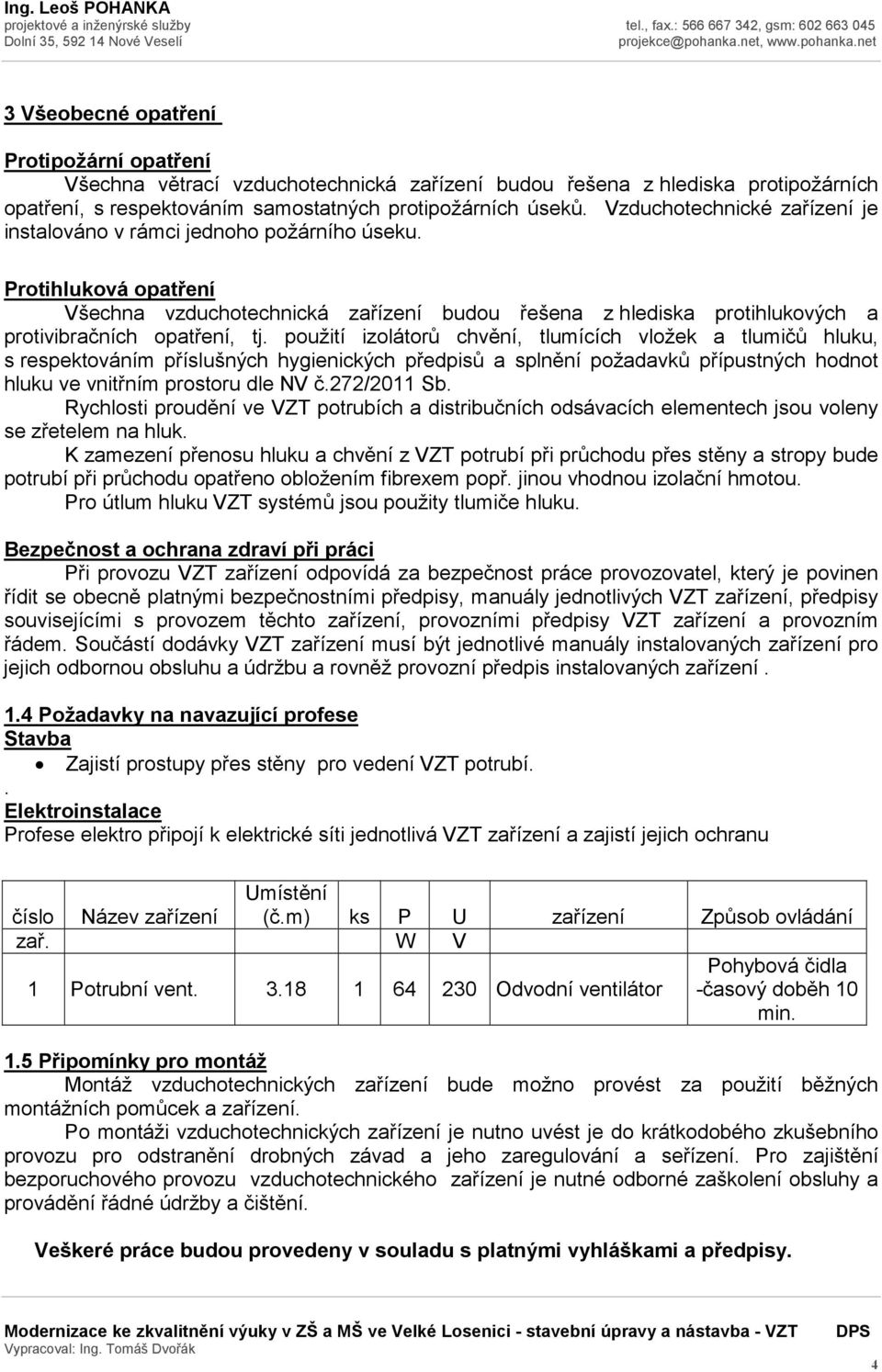

5 3 Všeobecné opatření Protipožární opatření Všechna větrací vzduchotechnická zařízení budou řešena z hlediska protipožárních opatření, s respektováním samostatných protipožárních úseků. Vzduchotechnické zařízení je instalováno v rámci jednoho požárního úseku. Protihluková opatření Všechna vzduchotechnická zařízení budou řešena z hlediska protihlukových a protivibračních opatření, tj. použití izolátorů chvění, tlumících vložek a tlumičů hluku, s respektováním příslušných hygienických předpisů a splnění požadavků přípustných hodnot hluku ve vnitřním prostoru dle NV č.272/2011 Sb. Rychlosti proudění ve VZT potrubích a distribučních odsávacích elementech jsou voleny se zřetelem na hluk. K zamezení přenosu hluku a chvění z VZT potrubí při průchodu přes stěny a stropy bude potrubí při průchodu opatřeno obložením fibrexem popř. jinou vhodnou izolační hmotou. Pro útlum hluku VZT systémů jsou použity tlumiče hluku. Bezpečnost a ochrana zdraví při práci Při provozu VZT zařízení odpovídá za bezpečnost práce provozovatel, který je povinen řídit se obecně platnými bezpečnostními předpisy, manuály jednotlivých VZT zařízení, předpisy souvisejícími s provozem těchto zařízení, provozními předpisy VZT zařízení a provozním řádem. Součástí dodávky VZT zařízení musí být jednotlivé manuály instalovaných zařízení pro jejich odbornou obsluhu a údržbu a rovněž provozní předpis instalovaných zařízení. 1.4 Požadavky na navazující profese Stavba Zajistí prostupy přes stěny pro vedení VZT potrubí.. Elektroinstalace Profese elektro připojí k elektrické síti jednotlivá VZT zařízení a zajistí jejich ochranu číslo Název zařízení zař. W V Umístění (č.m) ks P U zařízení Způsob ovládání 1 Potrubní vent Odvodní ventilátor Pohybová čidla -časový doběh 10 min. 1.5 Připomínky pro montáž Montáž vzduchotechnických zařízení bude možno provést za použití běžných montážních pomůcek a zařízení. Po montáži vzduchotechnických zařízení je nutno uvést je do krátkodobého zkušebního provozu pro odstranění drobných závad a jeho zaregulování a seřízení. Pro zajištění bezporuchového provozu vzduchotechnického zařízení je nutné odborné zaškolení obsluhy a provádění řádné údržby a čištění. Veškeré práce budou provedeny v souladu s platnými vyhláškami a předpisy. 4

použití izolátorů chvění, tlumících vložek a tlumičů hluku, s respektováním příslušných hygienických předpisů a splnění požadavků přípustných hodnot hluku ve vnitřním prostoru dle NV č.272/2011 Sb.
