1 Digitální osciloskop S2X100 OSCILOSKOPY.COM 2008

2 Výrobce Prodej a servis DYNON I NSTRUM ENTS Woodinville, WA 98072, USA I ng. David Převorovský Na břevnovské pláni 67, , Praha 6 tel : info@osciloskopy.com Guitariano s.r.o. Krajníkova 141, , Dobřichovice tel/fax : info@guitariano.com

3 Bezpečnostní zásady a záruční podmínky Před tím, než začnete přístroj S2X100 používat, přečtěte si prosím pozorně následující instrukce. Zajistíte tak spolehlivé a dlouhodobé fungování přístroje. Tuto příručku pečlivě uschovejte pro budoucí použití. Umístění přístroje S2X100 Nevystavujte přístroj přílišnému slunečnímu záření, prašnému prostředí, vlhkému prostředí, vibracím a extrémně chladným nebo teplým prostředím. Na přístroj nepokládejte těžké předměty a vyvarujte ho silným nárazům a pádům. Použití přístroje S2X100 Zařízení vždy používejte v souladu s pokyny uvedenými v této uživatelské příručce. Neinstalujte do něj žádné náhradní součástky, ani neprovádějte žádné nepovolené úpravy. Chraňte zařízení před hrubým zacházením a mechanickým poškozením. Při měření zajistěte, aby byly použity správné bezpečné a výkonové jmenovité hodnoty přístroje a použitého příslušenství. Sondu nebo měřicí kabely připojte k přístroji dřív, než je připojíte k jakémukoliv aktivnímu obvodu, v kterém chcete měřit. Než sondu nebo měřicí kabely odpojíte od přístroje, odpojte je od aktivního obvodu. Nepoužívejte přístroj, pokud nepracuje správně. V takovém případě kontaktujte servisní středisko uvedené v úvodní části této příručky. Záruční podmínky Záruku na prodávané zboží poskytuje firma OSCILOSKOPY.COM-Ing. David Převorovský a společnost Guitariano s.r.o. dle obecně platných právních předpisů. Není-li uvedeno jinak, je záruční doba na přístroj S2X měsíců. Záruční doba začíná běžet ode dne vystavení faktury na zboží kupujícímu. Záruka se vztahuje na výrobní vady výrobků nebo jiné vady, které nebyly způsobeny neodborným nebo nešetrným zacházením, použitím výrobku v rozporu s jeho účelem nebo návodem k obsluze, mechanickým poškozením nebo opotřebením, živelnými pohromami nebo působením nestandardních jevů jako například přepětí v rozvodné síti. Záruka se nevztahuje na výrobky s odstraněnou pečetí výrobce, případně na zboží mechanicky poškozené. Prodávající má právo odmítnout reklamaci zboží v případě zřetelné manipulace s dodacím listem, který slouží i jako list záruční, jako např. přepisování apod. Místem uplatnění reklamace je sídlo prodejce : Na břevnovské pláni 67, Praha 6, tel: info@osciloskopy.com. Dopravu na místo uplatnění reklamace hradí zákazník i v případě oprávněné reklamace. V případě oprávněné reklamace dopraví prodejce opravené zboží k zákazníkovi na vlastní náklady. K reklamovanému zboží je nutné přiložit záruční list (popřípadě jeho kopii), kopii dokladu o nákupu a podrobný popis závady. Pokud se závada nevyskytuje trvale, je zapotřebí uvést podmínky, za kterých se projevuje. Reklamované zboží musí být zabaleno v originálním obalu a musí být kompletní, tzn. včetně všech kabelů, manuálu, instalačních CD a ostatního příslušenství. 1

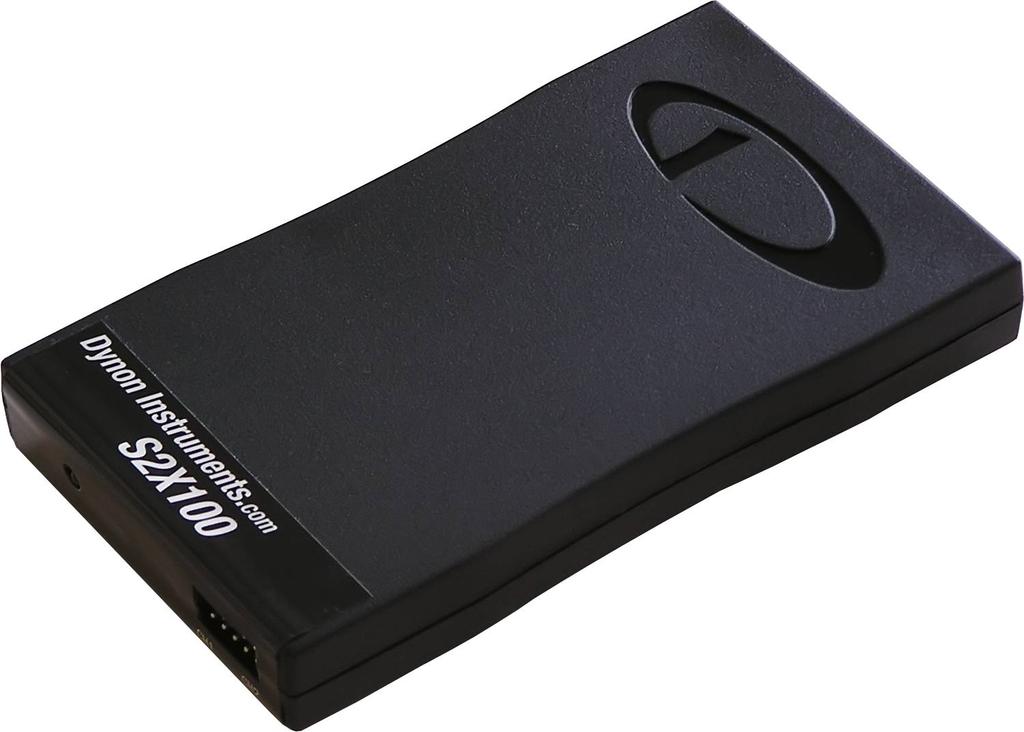

4 Základní charakteristika přístroje S2X100 Digitální osciloskop Počet kanálů: 2 Maximální vzorkovací frekvence: 100MHz (100MS/s vzorků/sec) Rozsah vzorkovaní: Automatické nastavení v rozsahu 1kS/s - 100MS/s Maximální paměť pro vzorky: 64k vzorků Rozsahy nastavení využití paměti: 4k, 8k, 16k, 32k nebo 64k vzorků Rozsahy časové základny: 5ns/dílek až 1s/dílek v krocích po 1, 2, 5 Typy spouštění (triggeru): Spouštění na náběžnou nebo závěrnou hrana signálu Detekce pulsu od nastavené šířky (pulse rejection) Externí trigger Rozsah zpoždění triggeru: Analogové kanály ±100% celé délky měření Vertikální rozlišení: 8 bitů Vstupní impedance: 1MΩ 20pF Maximální napětí na vstupu: 130VRMS (bez zničení přístroje) Maximální měřitelné napětí: 10VP-P (sonda 1x) Šířka pásma (-3dB): DC - 50MHz (pro stejnosměrnou vazbu) 1Hz - 50MHz (pro střídavou vazbu) Napěťové rozsahy: 10mV/dílek až 1V/dílek (sonda 1x) 100mV/dílek až 10V/dílek (sonda 10x) Obecné specifikace Napájení: přes USB rozhraní (min 5,0V ± 5%; 350mA) Rozsah pracovních teplot: 0 až 40 C Rozměry: 66mm X 120mm X 15mm (šířka X hloubka X výška) Váha: 77g Přesnost časové základny: ±0,01% Požadavky na hostitelské PC: PC s proc. Pentium 160MHz nebo vyšší a pamětí min. 64MB OS: Windows 98SE, 2000, XP nebo Vista Volný USB port typu 1.1 nebo vyšší Obsah balení Osciloskop S2X100 je standardně dodáván s následujícím příslušenstvím : 2x osciloskopické sondy 60MHz (1:1/1:10) CD se software a dokumentací Redukce BNC Propojovací kabel USB Tištěná dokumentace 2

5 S2X100 Software Description Capture Display: Main Display: Tool Bar: Menu Bar: Shows an overview of the entire buffer. The grey box indicates the area that is currently being viewed in the "Main Display". Horizontal scrolling can be done easily by clicking and dragging the grey box, or clicking on the "Horizontal Scroll" icons. Displays the active channels and cursors. The tool bar consists of the most frequently used functions and settings of the DSO Software The menu bar contains all the functions and settings associated with the S2X100 DSO Software Vertical Gain CH1 - CH2: Displays the Volts per division for each channel. Channels that are not enabled will be displayed in grey. Sample Rate Display: Horizontal Timebase: Displays the current sample rate. Displays the current timebase. 3

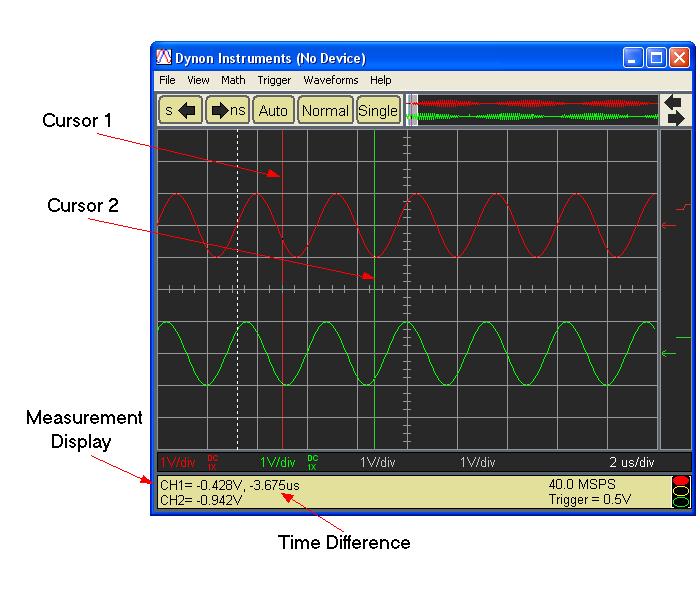

6 Trigger Level Display: Trigger Status: Displays the current trigger level of the active channel. Displays either: Triggered "Forced" "Waiting" Stopped Trigger Level Indicator: Displays the location of the current trigger point for each enabled channel. Easy changing of the trigger point can be accomplished by clicking and dragging this icon. Displays the zero point of each channel. Easy changing of the zero Zero Point Indicator: point can be accomplished by clicking and dragging this icon. Horizontal Scroll: Cursor 1 & 2: Measurement Display: Allows precision scrolling of the display. Moves the "Capture Display s" frame of reference left or right. Holding down the left mouse button within a directional icon will progressively move the display. The longer the mouse button is down the faster the display will move (accelerates). There are two vertical cursors. One is activated by clicking the left mouse button in the "Main Display", and the other is activated by clicking the right mouse button. Clicking the middle mouse button clears both. This display gives a readout of the voltage level at the location of the selected cursor for each active channel. TOOL BAR 4

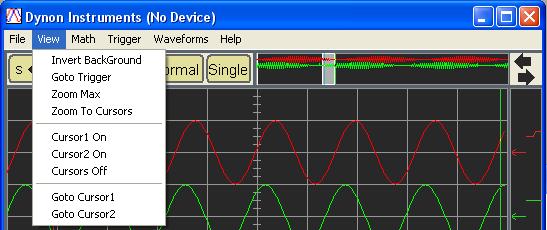

7 Horizontal Div. Adjustment: Increases and decreases the time per division by adjusting the s and ns buttons respectively. Adjustable from 5nS/div to 1S/div Trigger Mode: Auto Mode: In this mode, the DSO will sample data until it has filled the set pre-trigger amount of data. Once that has happened, the DSO will look for a trigger. If no trigger occurred by the time the DSO has reached the end of its buffer, it will force a trigger and reset it to start again from the beginning. If a trigger did occur before it reached the end of the buffer, it will continue to sample data until it has filled the preset buffer size minus the pre-trigger. This means that it will display the captured data regardless of a trigger event. Normal Mode: Normal Mode waits for a trigger before any data is displayed. Once a trigger has been met the data is displayed and the cycle is repeated. Single Mode: This mode displays only a single data capture after the trigger condition is satisfied. MENU BAR File: This menu contains the application exit. View: Has some basic options for the appearance of the screen as well as zooming and marker view options. Math: The "Math" menu contains measurement functions and allows the user to perform basic arithmetic with two channels. Trigger: This contains the trigger settings needed to create a trigger event. Waveform: Located in this menu are options to load and save waveforms as well as change capture characteristics. Help: The "Help" menu contains information about the software, hardware versions and the help files. 5

8 MATH - CALCULATOR The Calculator allows the user to perform basic arithmetic between two input signals or stored waveforms (See Waveform " Load). The result will be displayed in the DSO window on any of the 4 Channels (CH1, Ch2, Wave3, Wave4). Equation Display: This will display the selected equation as well as indicating the output channel. Output Channel: These will allow the selection of the channel on which to display the result of the equation. Math Operation: These options give the choice between 4 different arithmetic equations. CH1 - CH2, CH2 - CH1, CH1 + CH2, CH1 * CH2. MATH - MEASUREMENTS This Menu allows for two measurements on any of the 4 Channels (CH1, CH2, Wave3, Wave 4). The user has the choice between 4 basic measurements, Frequency, Period, Average and RMS. The measured values will be displayed in the bottom left of the DSO screen. However, once the sampling has stopped and the cursors are being used, these measurements will disappear and the cursor values will be displayed instead (See Cursors). Channel Selection: Specifies which channel the measurement is going to be performed on. Measurement Type: Selects which parameter is being measured. First Measurement: Displays the result of the first selected measurement Second Measurement: Displays the result of the second measurement. 6

9 TRIGGER Pulse Rejection: Adjustable width of pulse to reject in number of clock samples from Pre Trigger: Adjustable 0% - 100% of the buffer size for pre-trigger ability Use External: Allows for the trigger source to come from an external source. WAVEFORM Load: Contains options to load individual waveforms into the application Into CH1: This function will load previously saved waveform data (CSV format) into the application and will display it as "Channel 1". Into CH2: This function will load previously saved waveform data (CSV format) into the application and will display it as "Channel 2". Into Wave 3: This function will load previously saved waveform data (CSV format) into the application and will display it as an additional channel (Wave 3) on the screen. Into Wave 4: This function will load previously saved waveform data (CSV format) into the application and will display it as an additional channel (Wave 4) on the screen. Save: Has options to save the individual waveforms recorded into an external file. From Ch1: This function will save that particular waveform in "Channel 1" as a CSV format so that it can be loaded and viewed again at a later time. From Ch2: This function will save that particular waveform in "Channel 2" as a CSV format so that it can be loaded and viewed again at a later time. From Wave 3: This function will save that particular waveform in "Wave 3" as a CSV format so that it can be loaded and viewed again at a later time. From Wave 4: This function will save that particular waveform in "Wave 4" as a CSV format so that it can be loaded and viewed again at a later time. Enable: This menu contains settings to display or hide the different Oscilloscope channels. Ch1: Enables "Channel 1" and displays it in the main window. Ch2: Enables "Channel 2" and displays it in the main window. Wave3: Enables "Wave 3" and displays it in the main window. "Wave 3" is for math and displaying saved waveforms ONLY. It can not be used to display an input channel. Wave4: Enables "Wave 4" and displays it in the main window. "Wave 4" is for math and displaying saved waveforms ONLY. It can not be used to display an input channel. All On: Enables "Channel 1", "Channel 2", "Wave 3" and "Wave 4" at the same time. All Off: Disables "Channel 1", "Channel 2", "Wave 3" and "Wave 4" at the same time. 7

10 Buffer Size: Selects how much data to sample. Changing the buffer size affects the amount of data that is sampled and displayed. The larger the buffer size, the longer it will take for the data to load into the window once the sampling has been stopped. During sampling, the application will only load the data that the user is currently viewing. Once stopped, the rest is loaded into the application and can be viewed in its entirety. 4k Samples: Allows for 4k sample points. 8k Samples: Allows for 8k sample points. 16k Samples: Allows for 16k sample points. 64k Samples: Allows for 64k sample points. Capture Width: Selects the amount of data to be collected. The capture width allows the user to collect multiple screen widths of data when it is sampling. Once the capturing has stopped, the entire sampled data can be viewed. However, the change in "Capture Width" will also adjust the "Sample Rate" given by the equation below. Sample Rare = (Time Base) * 10 * (Capture Width) Buffer Size Auto Scale: Automatically scales the Channel heights to be a preset percentage of the screen. 1/4 Screen: Automatically adjusts the vertical gain settings of the channel in order to scale the signal to be 1/4 the screen height. 1/2 Screen: Automatically adjusts the vertical gain settings of the channel in order to scale the signal to be 1/2 the screen height. 3/4 Screen: Automatically adjusts the vertical gain settings of the channel in order to scale the signal to be 3/4 the screen height. Full Screen: Automatically adjusts the vertical gain settings of the channel in order to scale the signal to be the full screen height. CURSORS There are two vertical cursors. One is activated by clicking the left mouse button in the main display, and the other is activated by clicking the right mouse button. Clicking the middle mouse button clears both. The "Measurement Display" allows the user to see the voltage of the active cursor. It will also display the time difference between the two cursors allowing for easy and quick measurements. If "Wave 3" and "Wave 4" are enabled, it will also display the voltages for those channels 8

11 TRIGGER OPTIONS These options are displayed when right clicking on the "Trigger Level Indicator" of each channel. The trigger can be enabled on either input channel. However, the trigger can not be selected on more then one channel at the same time. If a trigger is selected on one channel, it will automatically disable the trigger on the other channel. Or the trigger can also be disabled manually before assigning it to another channel. This menu also allows for selection between rising and falling edges. Note: Additional options for the trigger can be found in the trigger menu in the Menu bar. There are three different trigger modes available for sampling in the Tool bar. Auto Mode: In this mode, the DSO will sample data until it has filled the set pre-trigger amount of data. Once that has happened, the DSO will look for a trigger. If no trigger occurred by the time the DSO has reached the end of its buffer, it will force a trigger and reset it to start again from the beginning. If a trigger did occur before it reached the end of the buffer, it will continue to sample data until it has filled the preset buffer size minus the pre-trigger. This means that it will display the captured data regardless of a trigger event. Normal Mode: Normal Mode waits for a trigger before any data is displayed. Once a trigger has been met the data is displayed and the cycle is repeated. Single Mode: This mode displays only a single data capture after the trigger condition is satisfied. CHANNEL OPTIONS These options are displayed when right clicking on the "Zero Point Indicator" for each channel. Gain: Changes the vertical scale of the selected channel. Coupling: Changes the coupling mode of the selected channel. 9

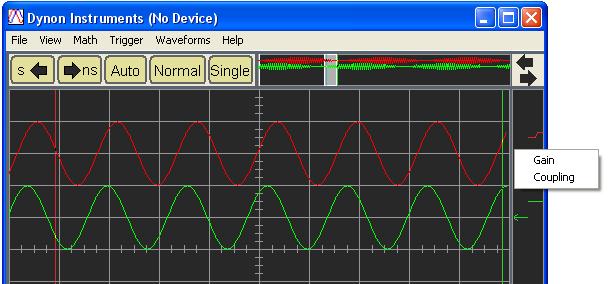

12 GAIN This menu changes the vertical scaling of each channel. Additionally, it allows for a custom gain value if the required scale is not predefined. This setting can also be changed by right clicking on the individual "Vertical Gain Displays". CHANNEL COUPLING Channel Coupling: DC coupling allows both DC and AC signals through, while AC coupling accepts only AC signals and removes any DC components from the input signal. Probe Type: Adjusting the for 1X and 10X probe settings. Probe settings depend on the orientation of the probe at the DSO input. SUPPORT: This section will help answer any questions about the S2X100. In general, the first step to take when encountering problems is to check for software updates for the DSO. For more information on updates and online help, please refer to the Online Support section. 10
