1 Topografické mapování KMA/TOMA ZÁPADOČESKÁ UNIVERZITA V PLZNI Fakulta aplikovaných věd - KMA oddělení geomatiky Ing. Martina Vichrová, Ph.D. vichrova@kma.zcu.cz Vytvoření materiálů bylo podpořeno prostředky z projektu FRVŠ č. 584/2011. Topografická mapování v rámci Rakouska-Uherska, jejich souřadnicové systémy a kartografická zobrazení TISK 1

I. vojenské mapování (Josefské) 1763 1787 zahájeno za vlády Marie Terezie, dokončeno za vlády Josefa II.

metodou a la vue za letní období zmapováno 350 km 2, v zimním období vykreslováno chybí geodetické základy, neprovádí se měření výšek zakresleny komunikace, vodstvo, sídla, jednotlivé

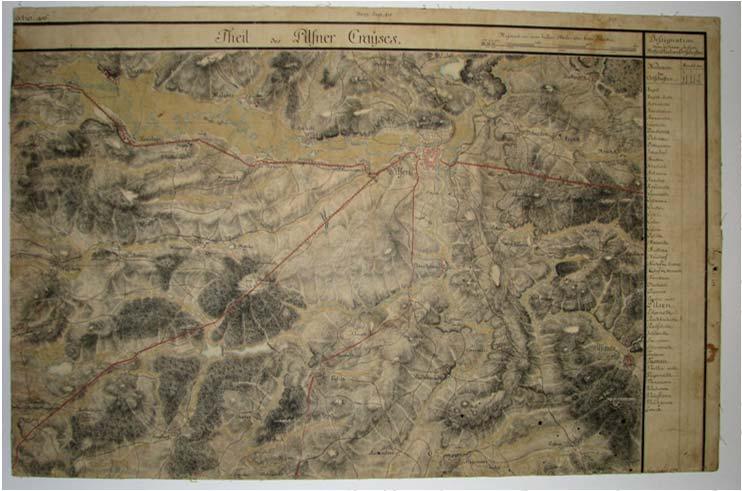

2 I. vojenské mapování (Josefské) zahájeno za vlády Marie Terezie, dokončeno za vlády Josefa II. měřítko 1: palec (Zoll) na mapě 400 vídeňských sáhů ( ) ve skutečnosti 1000 vojenských pochodových kroků ve skutečnosti podkladem jsou zvětšeniny Müllerovy mapy Čech mapováno metodou a la vue za letní období zmapováno 350 km 2, v zimním období vykreslováno chybí geodetické základy, neprovádí se měření výšek zakresleny komunikace, vodstvo, sídla, jednotlivé budovy, mosty, louky, pastviny, lesy, výškopis vyjádřen šrafováním mapy podléhaly přísnému utajení!!! I. vojenské mapování (Josefské) originály mapových listů??? uloženy v Österreichisches Staatsarchiv Kriegsarchiv Wien, (STA KA Wien ) dvě sady: originály a kopie originály 2

I. vojenské mapování (Josefské) Landesbeschreibungen topografické

Moravu 4 cenný zdroj informací vývoj krajiny I.

deformace a nepřesnosti velmi přísné utajování vybrané mapové listy

z geograficky obsahového hlediska a grafického hlediska jsou mapy I.

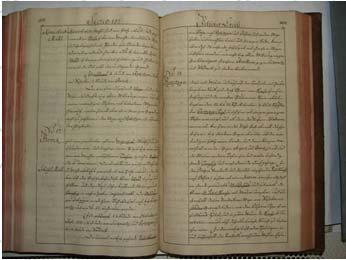

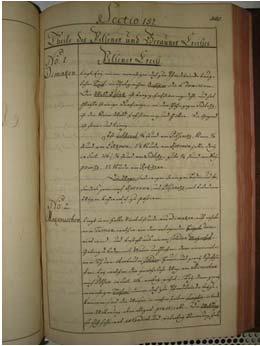

3 I. vojenské mapování (Josefské) Landesbeschreibungen topografické popisy území vyhotovovány při mapování pro Čechy 19 svazků, pro Moravu 4 cenný zdroj informací vývoj krajiny I. vojenské mapování mapy nebylo možné spojit v jeden celek polohové deformace a nepřesnosti velmi přísné utajování vybrané mapové listy byly nově mapovány, rektifikovány,. z geograficky obsahového hlediska a grafického hlediska jsou mapy I. vojenského mapování cenným zdrojem informací vhodným pro studium vývoje krajiny mapové listy I. vojenského mapování pro ČR 3

4 II. vojenské mapování (Františkovo) měřítko 1: (das einfache oder Ganze Maß: 1 na mapě = 400 ve skutečnosti, tj. 400 = = , tedy 1: okolí velkých měst, důležitých vojenských objektů a cvičišť měřítko 1: (das doppelte Maß: 1 na mapě = 200 ve skutečnosti, tj. 200 = = = , tedy 1:14 400) nahradit nevyhovující mapy I. vojenského mapování zobrazit území monarchie dle jednotné koncepce s ohledem na potřeby armády možnost sestavit z mapových sekcí přehlednou mapu celé monarchie a jednotlivých zemí uvolnit pro veřejnost speciální mapu 1: a generální mapu 1: (maršál Radecký) II. vojenské mapování původní technologie 1806 zahájena vojenská triangulace pro celé území monarchie zaměřeny tří základních triangulačních řetězců podél rovnoběžek 46, 48 a 50, které byly vzájemně propojeny třemi poledníkovými řetězci rozměr sítě odvozen od základy u Vídeňského Nového Města hejtman Fallon, hejtman Maurich a poručík Kielmann příčné válcové zobrazení Cassini-Soldnerovo s dotykovým geografickým poledníkem procházejícím trigonometrickým bodem Sv. Štěpán jeden souřadnicový systém svatoštěpánský mapové sekce 1: rovinná síť pravoúhelníků o velikosti 24 x16 přímé topografické mapování metodou měřického stolu do sítě vojenské triangulace (zhuštěné do IV.řádu grafickou triangulací) grafickým protínáním, krokováním nebo odhadem vzdálenosti zakreslován polohopis výškopis - šrafy podle upravené Lehmannovy stupnice, výškové kóty uvedené u trigonometrických bodů 4

zobrazení, Zachův elipsoid využita trigonometrická síť stabilní ho katastru malý časový odstup mezi katastrálním a topografickým mapováním převzetí téměř aktuálního katastrálního polohopisu (jak

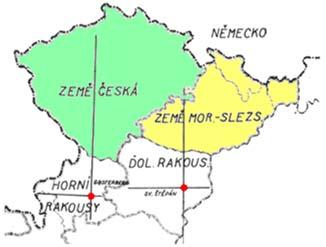

5 II. vojenské mapování mapový list XV 37 II. vojenské mapování modifikovaná technologie s ohledem na ekonomičnost prací na územích, kde bylo již ukončeno nebo právě probíhalo mapování stabilního katastru změna technologie Cassini-Soldnerovo zobrazení, Zachův elipsoid využita trigonometrická síť stabilní ho katastru malý časový odstup mezi katastrálním a topografickým mapováním převzetí téměř aktuálního katastrálního polohopisu (jak topograf pracuje????) 2 souřadnicové systémy gusterbergský (Čechy) a svatoštěpánský (Morava a Slezsko) mapové sekce 1: rovinná čtvercová síť, velikost 20 x 20 pokles nákladů z původních 250 na 120 zlatých za zmapování jedné čtvereční míle jeden vojenský topograf s pomocníkem - s využitím katastrálního polohopisu ročně zmapoval 690 km 2 (bez možnosti využití výsledků katastrálního mapování pouze km 2 ) 5

6 II. vojenské mapování mapový list O-IV-16 II. vojenské mapování ukázky map 1:

7 II. vojenské mapování soustava rybníků u Třeboně II. vojenské mapování Speciální mapa Království českého 1: Speciální mapa Markrabství moravského a částí Vévodství slezského 1: Generální mapa Království českého 1: Generální mapa Markrabství moravského a částí Vévodství slezského 1: Čechy 267 mapových listů, Morava a Slezsko 146 mapových listů, monarchie mapována po dobu 63 let ( ), nezmapována část Haliče, Slovenska, Uher a Sedmihradska mapy II. vojenského mapování - přísné utajování, přístup mělo jen nejvyšší velení armády originály mapových listů uloženy v ÖSTA KA Wien mapové listy II. vojenského mapování pro ČR 7

Kriegsarchiv Wien III. vojenské mapování II.

nahrazeno novým topografickým mapováním 1869 1883 mapování provádí

Wien) měřítko 1:25 000 (tyto mapové listy jsou barevné) část ML ztracena

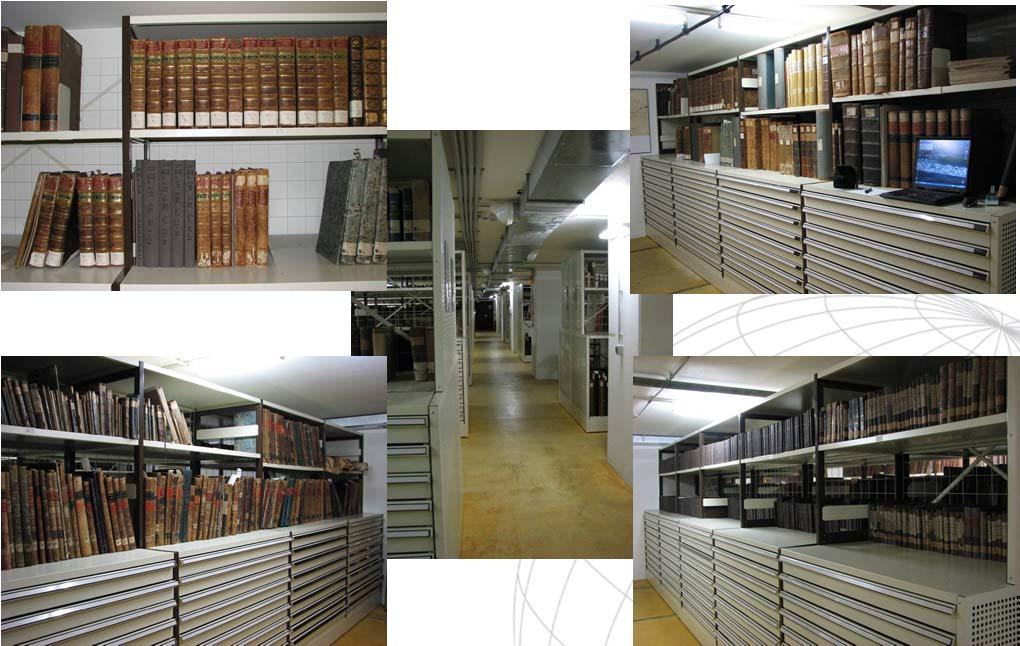

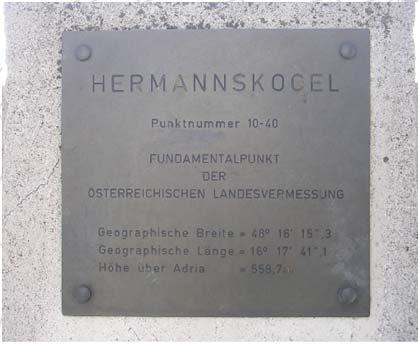

8 Kriegsarchiv Wien III. vojenské mapování II.VM trvalo 63 let mapy jsou zastaralé a jejich přesnost je už nedostatečná nahrazeno novým topografickým mapováním mapování provádí Vojenský zeměpisný ústav ve Vídni (Militär-Geographisches Institut in Wien) měřítko 1: (tyto mapové listy jsou barevné) část ML ztracena (Šumava, ) vojenská triangulace ( ) referenční bod Hermannskogel Besselův elipsoid Jadranský výškový systém 8

III. vojenské mapování nešťastná volba zobrazení 4 mapové sekce 1:25 000 tvoří 1 list speciální mapy 1:75 000, který představuje průmětnu části zemského povrchu v Sansonově-Flamsteedově zobrazení

!! zkreslení na styku dvou speciálních map nabývá značných hodnot úhlové zkreslení (11 ), zkreslení délek (2 m na 1 km) polohové odchylky dosahují hodnot 100 m výškopis upravené Lehmannovy šrafy

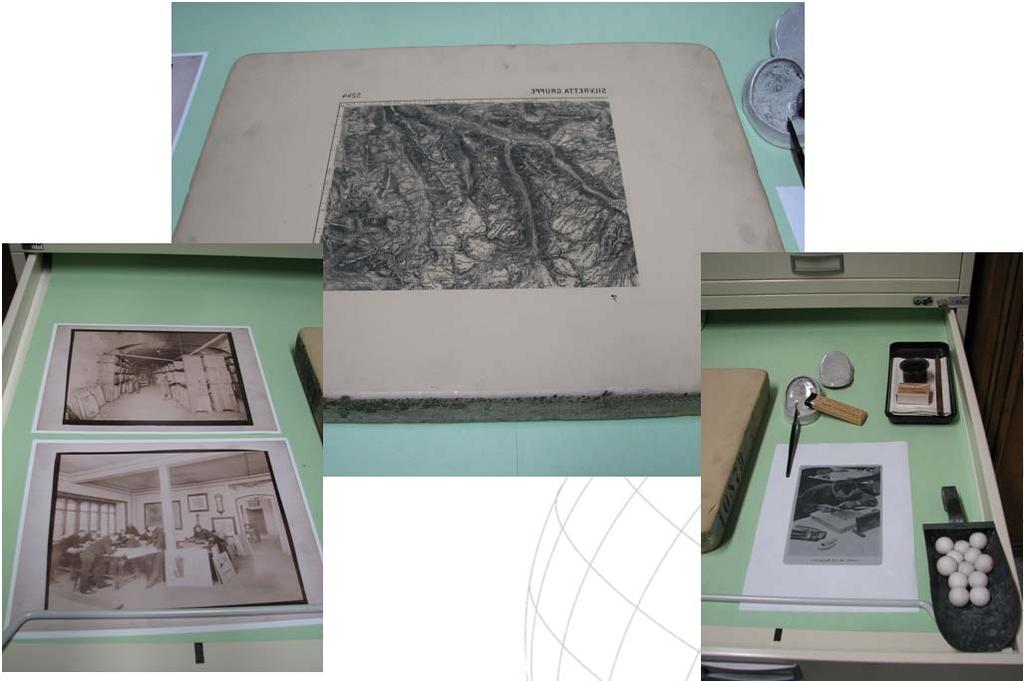

9 III. vojenské mapování nešťastná volba zobrazení 4 mapové sekce 1: tvoří 1 list speciální mapy 1:75 000, který představuje průmětnu části zemského povrchu v Sansonově-Flamsteedově zobrazení (polyedrické zobrazení) rozměry listu spec. mapy 30 zem. délky x 15 zem. šířky Jednotlivé mapové listy nelze složit jako jeden celek!!! Vznikají spáry!!! zkreslení na styku dvou speciálních map nabývá značných hodnot úhlové zkreslení (11 ), zkreslení délek (2 m na 1 km) polohové odchylky dosahují hodnot 100 m výškopis upravené Lehmannovy šrafy vysoké grafické zatížení map již vrstevnice (po 100 m), ale jsou pouze orientační u významných bodů jsou uvedeny kóty mapování polohopisu - měřický stolek, později busola III. vojenské mapování odvozené mapy speciální mapa 1: mapové listy jsou jednobarevné (černobílé) značení: 4 ciferný kód (xx vrstva, xx sloupec) fotolitografie, heliogravura 1 mapový list zobrazuje území km2 hlavní výsledek III. vojenského mapování používána v první i druhé světové válce, pro turistické účely až do roku 1956 jediné státní mapové dílo pokrývající naše území Österreichisches Staatsarchiv Kriegsarchiv Wien, Kartensammlung. 9

III. vojenské mapování odvozené mapy III. vojenské mapování odvozené mapy generální mapa 1:200 000 1 mapový list - lichoběžník o ploše 1 zem. šířky x 1 zem. délky, tj.

10 III. vojenské mapování odvozené mapy III. vojenské mapování odvozené mapy generální mapa 1: mapový list - lichoběžník o ploše 1 zem. šířky x 1 zem. délky, tj. 8 listů speciální mapy značení: název významného sídla a souřadnice středu mapy, např Praha mapy jsou čtyřbarevné z polohopisu kladen důraz především na komunikace mapy III. vojenského mapování pro ČR dostupné na:

11 Děkuji za pozornost Ing. Martina Vichrová Ph.D. 11
