IED pro chránění a ovládání generátoru REG630 Popis a technická datavýrobku

Rozměr: px
Začít zobrazení ze stránky:

Download "IED pro chránění a ovládání generátoru REG630 Popis a technická datavýrobku"

Transkript

1 Popis a technická datavýrobku Power and productivity for a better world Ô

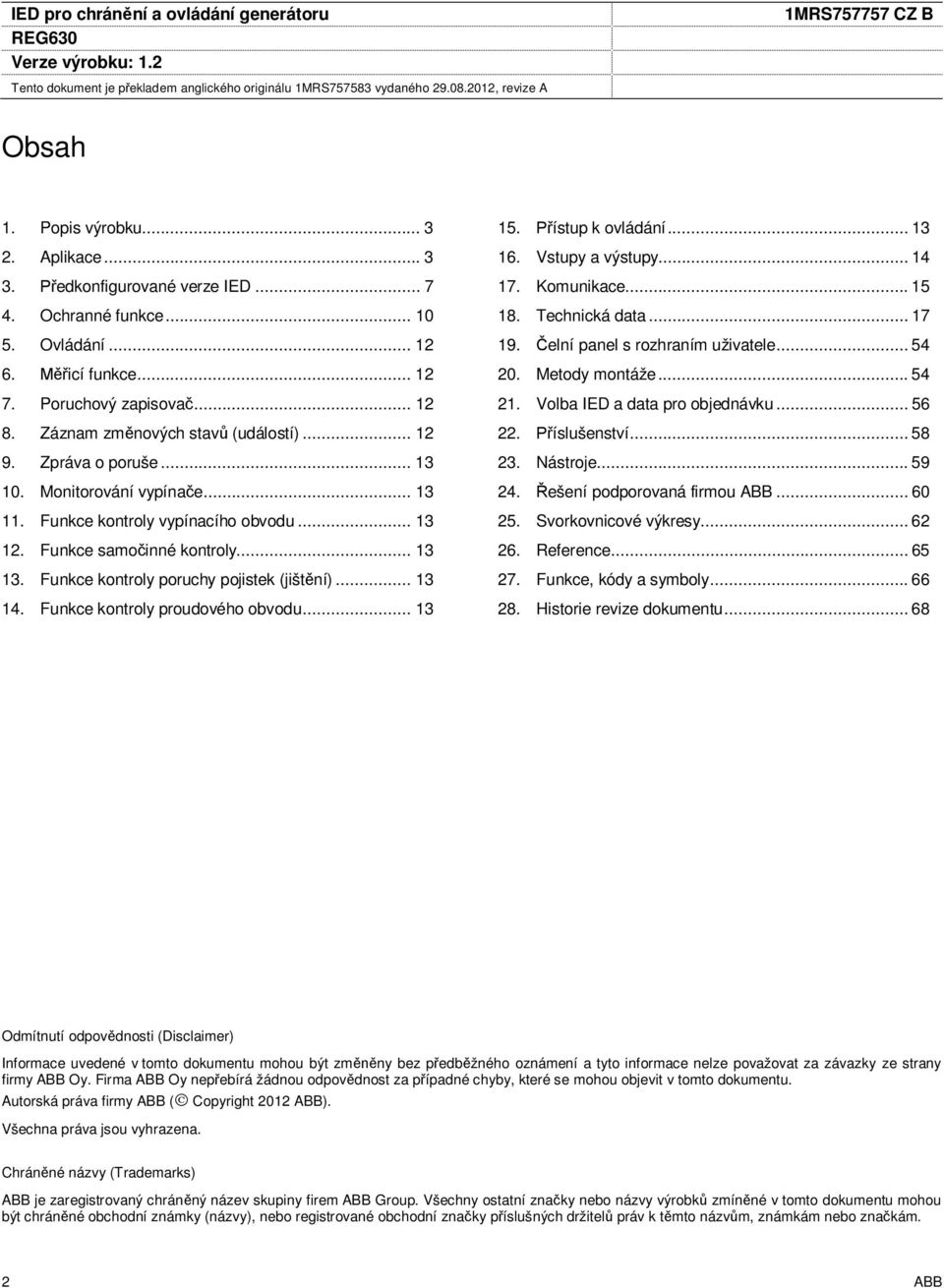

2 Obsah 1. Popis výrobku Aplikace Předkonfigurované verze IED Ochranné funkce Ovládání Měřicí funkce Poruchový zapisovač Záznam změnových stavů (událostí) Zpráva o poruše Monitorování vypínače Funkce kontroly vypínacího obvodu Funkce samočinné kontroly Funkce kontroly poruchy pojistek (jištění) Funkce kontroly proudového obvodu Přístup k ovládání Vstupy a výstupy Komunikace Technická data Čelní panel s rozhraním uživatele Metody montáže Volba IED a data pro objednávku Příslušenství Nástroje Řešení podporovaná firmou ABB Svorkovnicové výkresy Reference Funkce, kódy a symboly Historie revize dokumentu Odmítnutí odpovědnosti (Disclaimer) Informace uvedené v tomto dokumentu mohou být změněny bez předběžného oznámení a tyto informace nelze považovat za závazky ze strany firmy ABB Oy. Firma ABB Oy nepřebírá žádnou odpovědnost za případné chyby, které se mohou objevit v tomto dokumentu. Autorská práva firmy ABB (Ó Copyright 2012 ABB). Všechna práva jsou vyhrazena. Chráněné názvy (Trademarks) ABB je zaregistrovaný chráněný název skupiny firem ABB Group. Všechny ostatní značky nebo názvy výrobků zmíněné v tomto dokumentu mohou být chráněné obchodní známky (názvy), nebo registrované obchodní značky příslušných držitelů práv k těmto názvům, známkám nebo značkám. 2 ABB

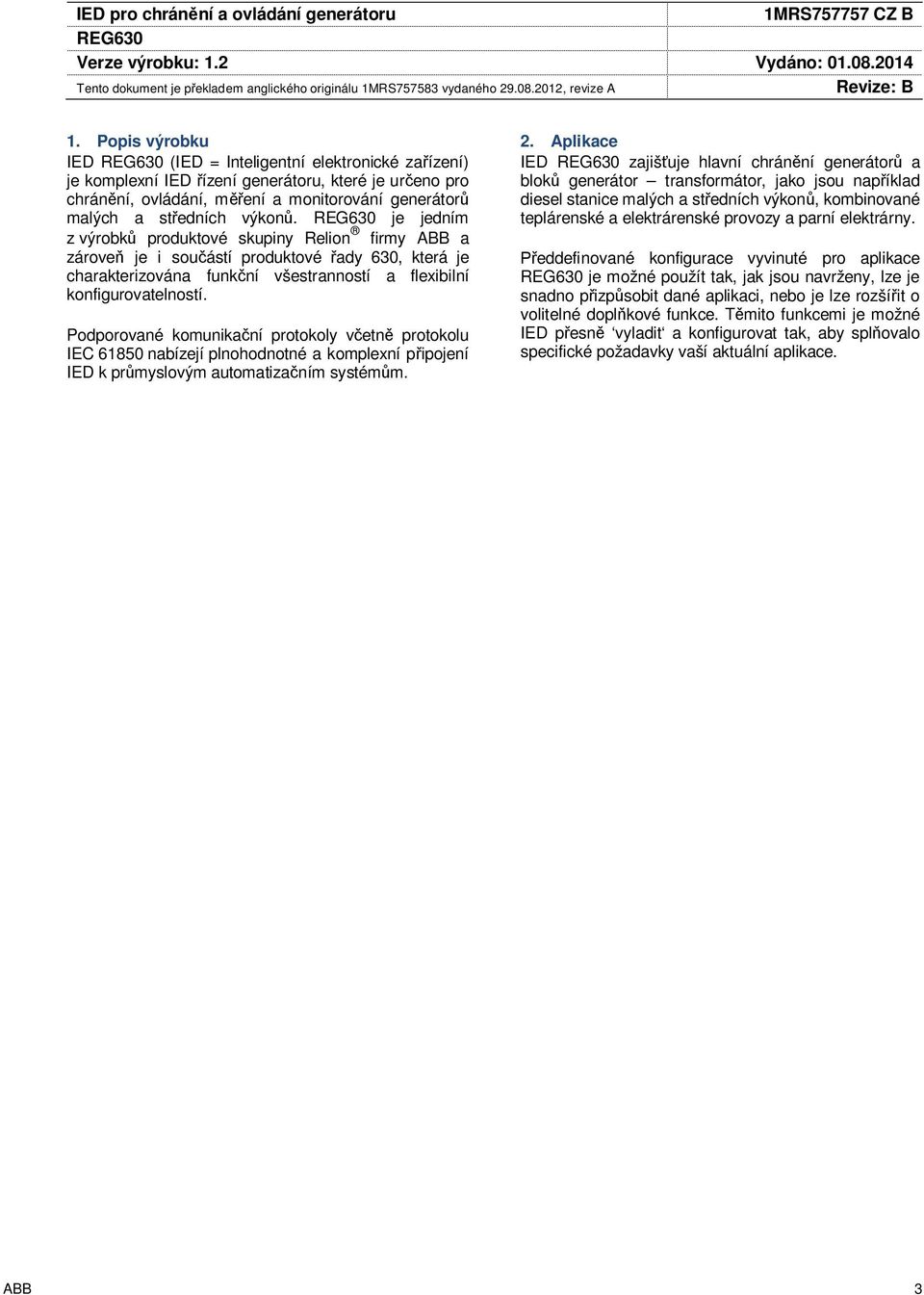

3 Vydáno: Revize: B 1. Popis výrobku IED (IED = Inteligentní elektronické zařízení) je komplexní IED řízení generátoru, které je určeno pro chránění, ovládání, měření a monitorování generátorů malých a středních výkonů. je jedním z výrobků produktové skupiny Relion firmy ABB a zároveň je i součástí produktové řady 630, která je charakterizována funkční všestranností a flexibilní konfigurovatelností. Podporované komunikační protokoly včetně protokolu IEC nabízejí plnohodnotné a komplexní připojení IED k průmyslovým automatizačním systémům. 2. Aplikace IED zajišťuje hlavní chránění generátorů a bloků generátor transformátor, jako jsou například diesel stanice malých a středních výkonů, kombinované teplárenské a elektrárenské provozy a parní elektrárny. Předdefinované konfigurace vyvinuté pro aplikace je možné použít tak, jak jsou navrženy, lze je snadno přizpůsobit dané aplikaci, nebo je lze rozšířit o volitelné doplňkové funkce. Těmito funkcemi je možné IED přesně vyladit a konfigurovat tak, aby splňovalo specifické požadavky vaší aktuální aplikace. ABB 3

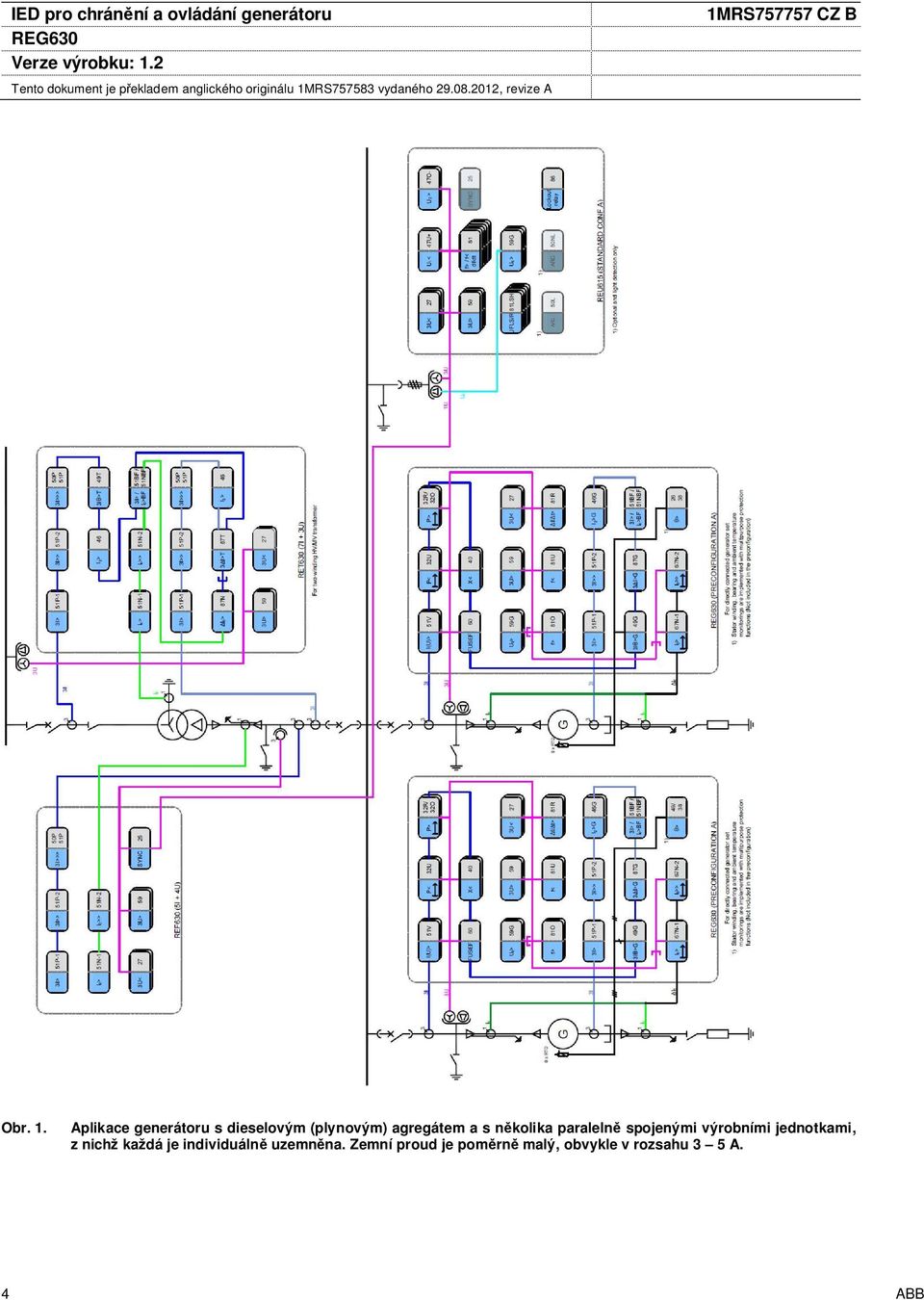

4 Obr. 1. Aplikace generátoru s dieselovým (plynovým) agregátem a s několika paralelně spojenými výrobními jednotkami, z nichž každá je individuálně uzemněna. Zemní proud je poměrně malý, obvykle v rozsahu 3 5 A. 4 ABB

5 Obr. 2. Generátor středního výkonu zapojený v bloku s transformátorem. V systému chránění jsou implementována IED a RET630. ABB 5

6 Obr. 3. Generátor středního výkonu zapojený v bloku s transformátorem. V systému chránění jsou implementována IED a REF630 6 ABB

7 3. Předkonfigurované verze IED IED řady 630 jsou nabízena s volitelnými a ve výrobním závodě nastavenými předkonfigurovanými verzemi, které jsou určeny pro různá aplikační použití. Tyto předkonfigurované verze mají menší nároky na inženýring IED a jejich uvedení do provozu je rychlejší. Nastavené konfigurace obsahují standardní funkce obvykle použité a potřebné pro specifické aplikace. Každou předkonfigurovanou verzi IED lze upravit prostřednictvím nástroje PCM600 (Protection and Control IED Manager). Přizpůsobením příslušné předkonfigurované verze je možné IED konfigurovat tak, aby vyhovělo dané aplikaci. Tato úprava předkonfigurované verze IED může podle požadavků specifické aplikace zahrnovat doplnění nebo zrušení ochranných, ovládacích nebo i jiných funkcí, změnu standardního nastavení parametrů, změnu konfigurace standardně definovaných výstrah (alarmů) i změnu nastavení zapisovače změnových stavů (událostí), včetně změn textů zobrazených na rozhraní HMI, změnu konfigurace indikačních LED diod a funkčních tlačítek i modifikaci standardního jednopolového schématu. Změna předkonfigurované verze zařízení musí také vždy zahrnovat i komunikační inženýring, kterým je provedena úprava komunikace podle skutečné funkčnosti IED. Komunikační inženýring je prováděn konfigurací komunikačních funkcí nástrojem PCM600. Pokud žádná z nabízených a dostupných předkonfigurovaných verzí IED nesplňuje požadavky příslušné aplikační oblasti, je možné IED řady 630 také objednat bez jakékoli konfigurace. V tomto případě je nutné IED konfigurovat již od samého základu. Tabulka 1. Předkonfigurované verze určené pro objednání Popis Předkonfigurovaná verze A pro generátor Verze s definovaným počtem dostupných funkcí Předkonfigurovaná verze A n ABB 7

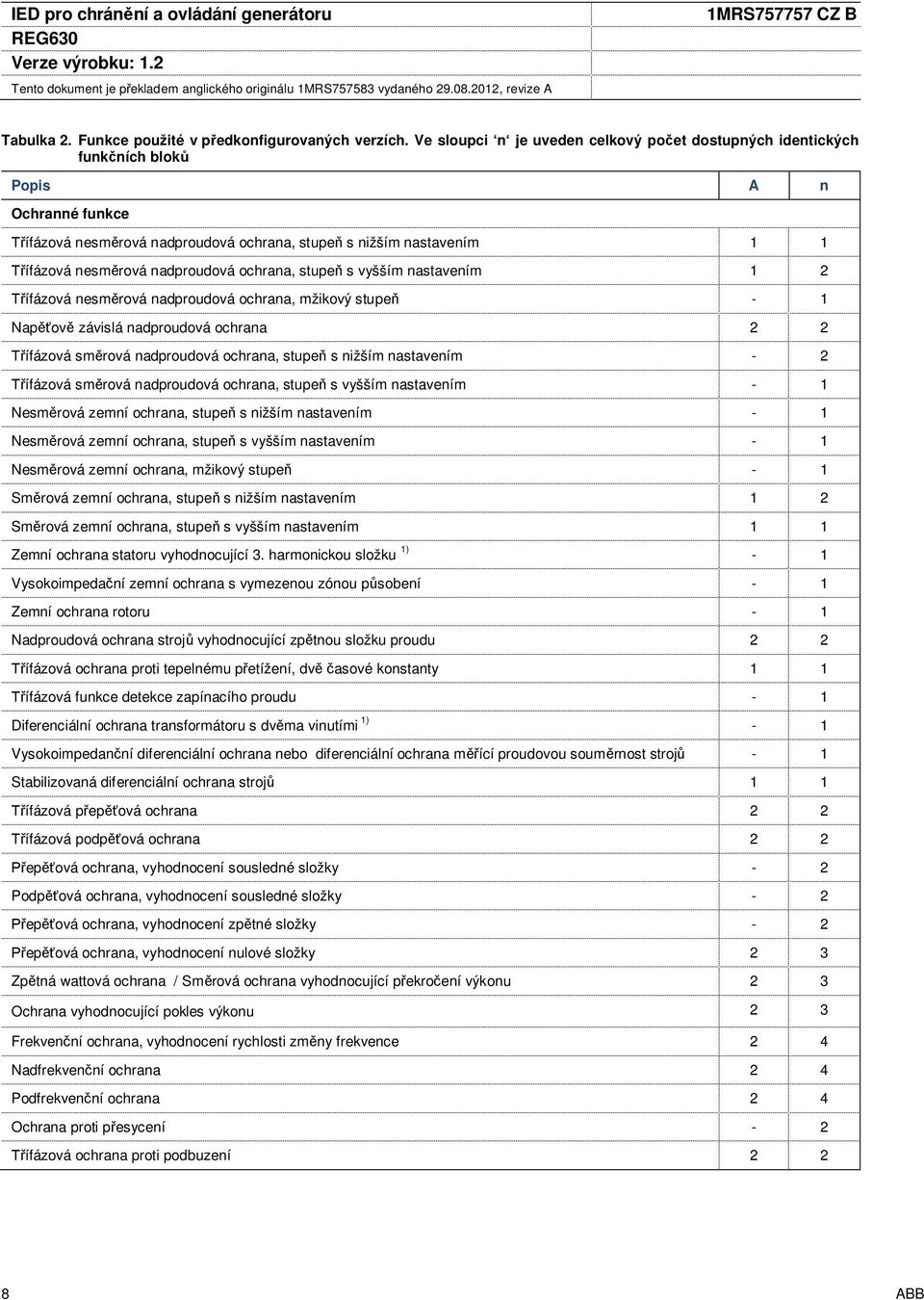

8 Tabulka 2. Funkce použité v předkonfigurovaných verzích. Ve sloupci n je uveden celkový počet dostupných identických funkčních bloků Popis A n Ochranné funkce Třífázová nesměrová nadproudová ochrana, stupeň s nižším nastavením 1 1 Třífázová nesměrová nadproudová ochrana, stupeň s vyšším nastavením 1 2 Třífázová nesměrová nadproudová ochrana, mžikový stupeň - 1 Napěťově závislá nadproudová ochrana 2 2 Třífázová směrová nadproudová ochrana, stupeň s nižším nastavením - 2 Třífázová směrová nadproudová ochrana, stupeň s vyšším nastavením - 1 Nesměrová zemní ochrana, stupeň s nižším nastavením - 1 Nesměrová zemní ochrana, stupeň s vyšším nastavením - 1 Nesměrová zemní ochrana, mžikový stupeň - 1 Směrová zemní ochrana, stupeň s nižším nastavením 1 2 Směrová zemní ochrana, stupeň s vyšším nastavením 1 1 Zemní ochrana statoru vyhodnocující 3. harmonickou složku - 1 Vysokoimpedační zemní ochrana s vymezenou zónou působení - 1 Zemní ochrana rotoru - 1 Nadproudová ochrana strojů vyhodnocující zpětnou složku proudu 2 2 Třífázová ochrana proti tepelnému přetížení, dvě časové konstanty 1 1 Třífázová funkce detekce zapínacího proudu - 1 Diferenciální ochrana transformátoru s dvěma vinutími - 1 Vysokoimpedanční diferenciální ochrana nebo diferenciální ochrana měřící proudovou souměrnost strojů - 1 Stabilizovaná diferenciální ochrana strojů 1 1 Třífázová přepěťová ochrana 2 2 Třífázová podpěťová ochrana 2 2 Přepěťová ochrana, vyhodnocení sousledné složky - 2 Podpěťová ochrana, vyhodnocení sousledné složky - 2 Přepěťová ochrana, vyhodnocení zpětné složky - 2 Přepěťová ochrana, vyhodnocení nulové složky 2 3 Zpětná wattová ochrana / Směrová ochrana vyhodnocující překročení výkonu 2 3 Ochrana vyhodnocující pokles výkonu 2 3 Frekvenční ochrana, vyhodnocení rychlosti změny frekvence 2 4 Nadfrekvenční ochrana 2 4 Podfrekvenční ochrana 2 4 Ochrana proti přesycení - 2 Třífázová ochrana proti podbuzení ABB

9 Tabulka 2. Funkce použité v předkonfigurovaných verzích. Ve sloupci n je uveden celkový počet dostupných identických funkčních bloků (pokračování) Popis A n Ochranné funkce Třífázová podimpedanční ochrana - 2 Ochrana při selhání vypínače 1 2 Vypínací logika 1 2 Víceúčelová analogová ochrana - 16 Ovládací funkce Ovládání pole vývodu 1 1 Rozhraní blokovacích podmínek 3 10 Ovládání vypínače / odpojovače 3 10 Vypínač 1 2 Odpojovač 2 8 Rozhraní přepínače místního / dálkového ovládání - 1 Funkce kontroly synchronního stavu Synchrocheck - 1 Standardní funkce procesních vstupů a výstupů (I/O) Jednobitové ovládání (8 signálů) - 5 Dvoubitová indikace - 15 Jednobitová indikace - 64 Standardní měřená hodnota - 15 Logický rotační přepínač pro volbu funkce a prezentaci volby na rozhraní LHMI - 10 Volicí miniaturní přepínač - 10 Impulsní čítač pro měření energie - 4 Čítač změnových stavů (událostí) - 1 Funkce kontroly a monitorování provozních podmínek Monitorování provozních podmínek vypínače 1 2 Funkce kontroly poruchy pojistek (jištění) 1 1 Funkce kontroly proudového obvodu - 2 Funkce kontroly vypínacího obvodu 2 3 Funkce kontroly staniční baterie - 1 Funkce monitorování energie 1 1 Funkce kontroly limitu měřené hodnoty - 40 Měřicí funkce Měření třífázového proudu 1 2 Měření třífázového napětí (fázová napětí) (efektivní hodnota) - 2 Měření třífázového napětí (sdružená napětí) (efektivní hodnota) 1 2 Měření nulové složky proudu 1 1 ABB 9

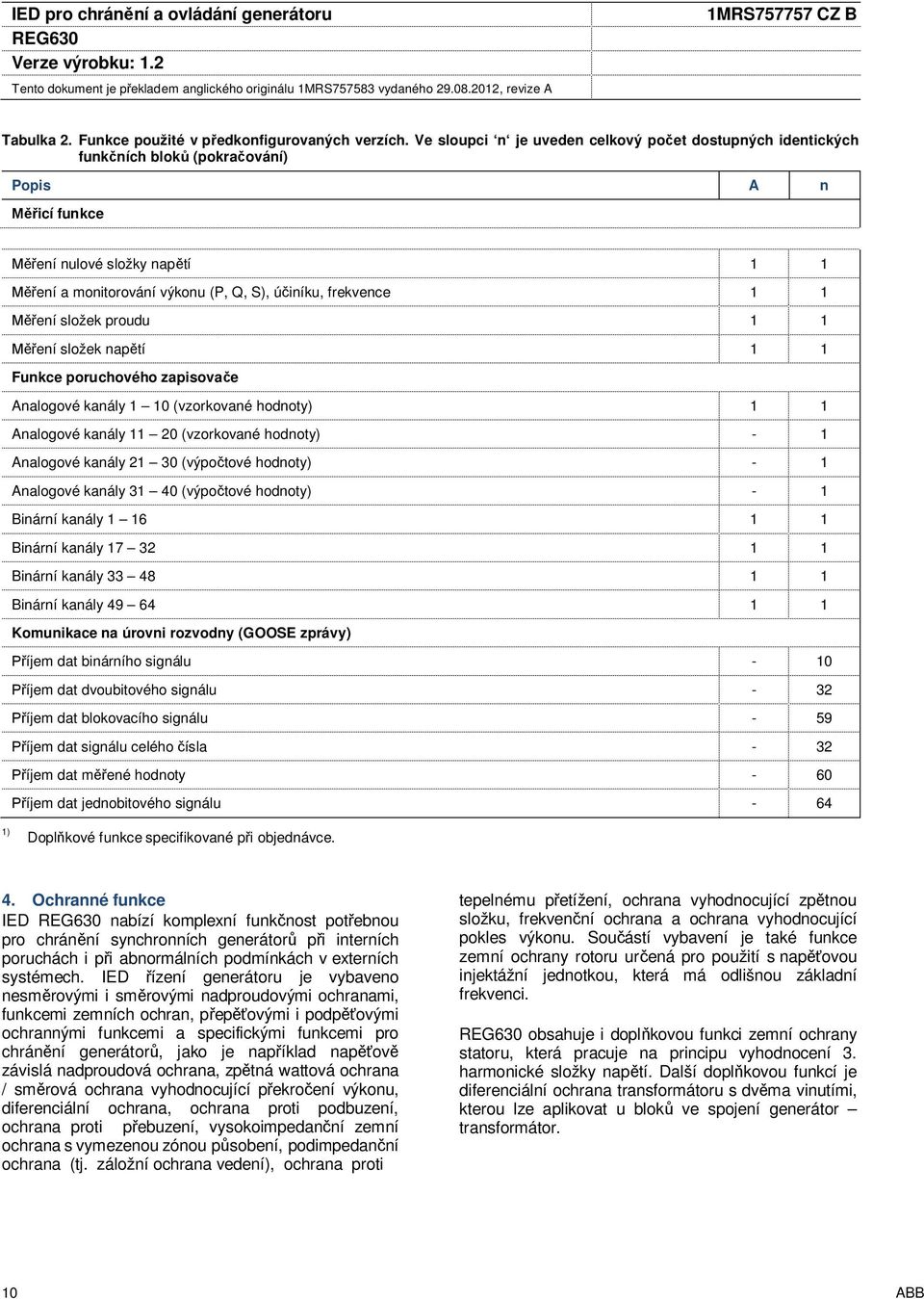

10 Tabulka 2. Funkce použité v předkonfigurovaných verzích. Ve sloupci n je uveden celkový počet dostupných identických funkčních bloků (pokračování) Popis A n Měřicí funkce Měření nulové složky napětí 1 1 Měření a monitorování výkonu (P, Q, S), účiníku, frekvence 1 1 Měření složek proudu 1 1 Měření složek napětí 1 1 Funkce poruchového zapisovače Analogové kanály 1 10 (vzorkované hodnoty) 1 1 Analogové kanály (vzorkované hodnoty) - 1 Analogové kanály (výpočtové hodnoty) - 1 Analogové kanály (výpočtové hodnoty) - 1 Binární kanály Binární kanály Binární kanály Binární kanály Komunikace na úrovni rozvodny (GOOSE zprávy) Příjem dat binárního signálu - 10 Příjem dat dvoubitového signálu - 32 Příjem dat blokovacího signálu - 59 Příjem dat signálu celého čísla - 32 Příjem dat měřené hodnoty - 60 Příjem dat jednobitového signálu - 64 Doplňkové funkce specifikované při objednávce. 4. Ochranné funkce IED nabízí komplexní funkčnost potřebnou pro chránění synchronních generátorů při interních poruchách i při abnormálních podmínkách v externích systémech. IED řízení generátoru je vybaveno nesměrovými i směrovými nadproudovými ochranami, funkcemi zemních ochran, přepěťovými i podpěťovými ochrannými funkcemi a specifickými funkcemi pro chránění generátorů, jako je například napěťově závislá nadproudová ochrana, zpětná wattová ochrana / směrová ochrana vyhodnocující překročení výkonu, diferenciální ochrana, ochrana proti podbuzení, ochrana proti přebuzení, vysokoimpedanční zemní ochrana s vymezenou zónou působení, podimpedanční ochrana (tj. záložní ochrana vedení), ochrana proti tepelnému přetížení, ochrana vyhodnocující zpětnou složku, frekvenční ochrana a ochrana vyhodnocující pokles výkonu. Součástí vybavení je také funkce zemní ochrany rotoru určená pro použití s napěťovou injektážní jednotkou, která má odlišnou základní frekvenci. obsahuje i doplňkovou funkci zemní ochrany statoru, která pracuje na principu vyhodnocení 3. harmonické složky napětí. Další doplňkovou funkcí je diferenciální ochrana transformátoru s dvěma vinutími, kterou lze aplikovat u bloků ve spojení generátor transformátor. 10 ABB

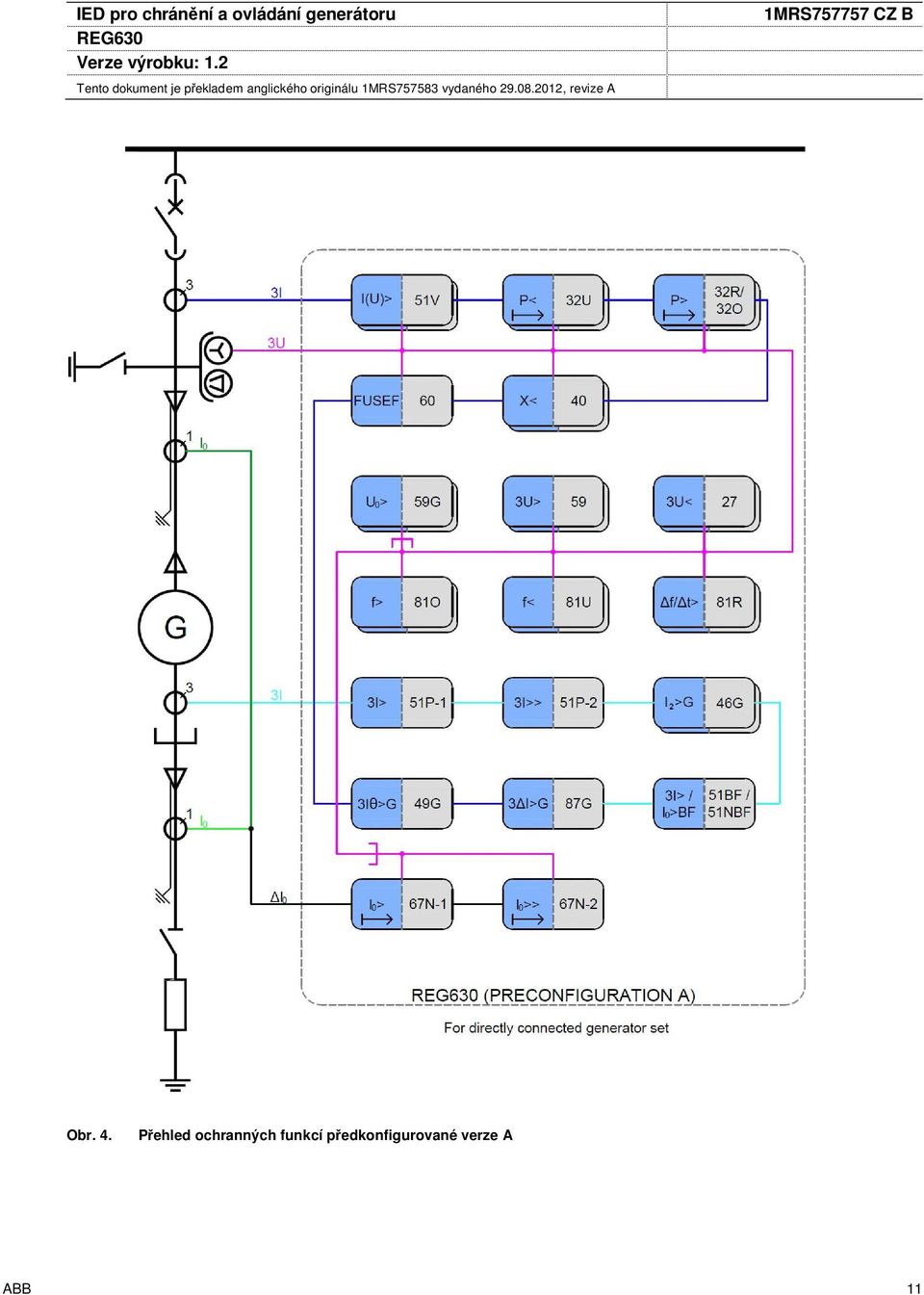

11 Obr. 4. Přehled ochranných funkcí předkonfigurované verze A ABB 11

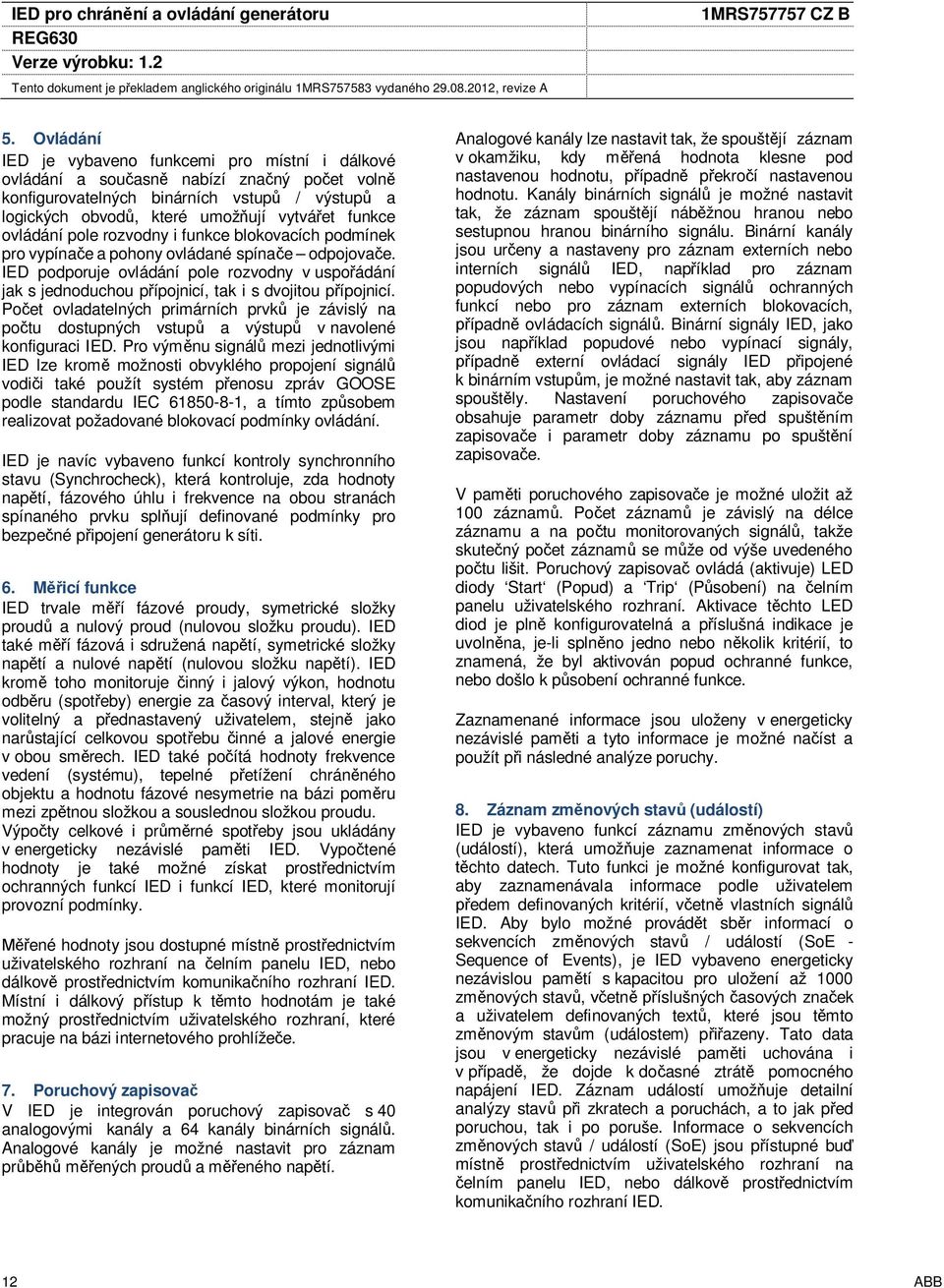

12 5. Ovládání IED je vybaveno funkcemi pro místní i dálkové ovládání a současně nabízí značný počet volně konfigurovatelných binárních vstupů / výstupů a logických obvodů, které umožňují vytvářet funkce ovládání pole rozvodny i funkce blokovacích podmínek pro vypínače a pohony ovládané spínače odpojovače. IED podporuje ovládání pole rozvodny v uspořádání jak s jednoduchou přípojnicí, tak i s dvojitou přípojnicí. Počet ovladatelných primárních prvků je závislý na počtu dostupných vstupů a výstupů v navolené konfiguraci IED. Pro výměnu signálů mezi jednotlivými IED lze kromě možnosti obvyklého propojení signálů vodiči také použít systém přenosu zpráv GOOSE podle standardu IEC , a tímto způsobem realizovat požadované blokovací podmínky ovládání. IED je navíc vybaveno funkcí kontroly synchronního stavu (Synchrocheck), která kontroluje, zda hodnoty napětí, fázového úhlu i frekvence na obou stranách spínaného prvku splňují definované podmínky pro bezpečné připojení generátoru k síti. 6. Měřicí funkce IED trvale měří fázové proudy, symetrické složky proudů a nulový proud (nulovou složku proudu). IED také měří fázová i sdružená napětí, symetrické složky napětí a nulové napětí (nulovou složku napětí). IED kromě toho monitoruje činný i jalový výkon, hodnotu odběru (spotřeby) energie za časový interval, který je volitelný a přednastavený uživatelem, stejně jako narůstající celkovou spotřebu činné a jalové energie v obou směrech. IED také počítá hodnoty frekvence vedení (systému), tepelné přetížení chráněného objektu a hodnotu fázové nesymetrie na bázi poměru mezi zpětnou složkou a souslednou složkou proudu. Výpočty celkové i průměrné spotřeby jsou ukládány v energeticky nezávislé paměti IED. Vypočtené hodnoty je také možné získat prostřednictvím ochranných funkcí IED i funkcí IED, které monitorují provozní podmínky. Měřené hodnoty jsou dostupné místně prostřednictvím uživatelského rozhraní na čelním panelu IED, nebo dálkově prostřednictvím komunikačního rozhraní IED. Místní i dálkový přístup k těmto hodnotám je také možný prostřednictvím uživatelského rozhraní, které pracuje na bázi internetového prohlížeče. 7. Poruchový zapisovač V IED je integrován poruchový zapisovač s 40 analogovými kanály a 64 kanály binárních signálů. Analogové kanály je možné nastavit pro záznam průběhů měřených proudů a měřeného napětí. Analogové kanály lze nastavit tak, že spouštějí záznam v okamžiku, kdy měřená hodnota klesne pod nastavenou hodnotu, případně překročí nastavenou hodnotu. Kanály binárních signálů je možné nastavit tak, že záznam spouštějí náběžnou hranou nebo sestupnou hranou binárního signálu. Binární kanály jsou určeny a nastaveny pro záznam externích nebo interních signálů IED, například pro záznam popudových nebo vypínacích signálů ochranných funkcí nebo pro záznam externích blokovacích, případně ovládacích signálů. Binární signály IED, jako jsou například popudové nebo vypínací signály, případně externí ovládací signály IED připojené k binárním vstupům, je možné nastavit tak, aby záznam spouštěly. Nastavení poruchového zapisovače obsahuje parametr doby záznamu před spuštěním zapisovače i parametr doby záznamu po spuštění zapisovače. V paměti poruchového zapisovače je možné uložit až 100 záznamů. Počet záznamů je závislý na délce záznamu a na počtu monitorovaných signálů, takže skutečný počet záznamů se může od výše uvedeného počtu lišit. Poruchový zapisovač ovládá (aktivuje) LED diody Start (Popud) a Trip (Působení) na čelním panelu uživatelského rozhraní. Aktivace těchto LED diod je plně konfigurovatelná a příslušná indikace je uvolněna, je-li splněno jedno nebo několik kritérií, to znamená, že byl aktivován popud ochranné funkce, nebo došlo k působení ochranné funkce. Zaznamenané informace jsou uloženy v energeticky nezávislé paměti a tyto informace je možné načíst a použít při následné analýze poruchy. 8. Záznam změnových stavů (událostí) IED je vybaveno funkcí záznamu změnových stavů (událostí), která umožňuje zaznamenat informace o těchto datech. Tuto funkci je možné konfigurovat tak, aby zaznamenávala informace podle uživatelem předem definovaných kritérií, včetně vlastních signálů IED. Aby bylo možné provádět sběr informací o sekvencích změnových stavů / událostí (SoE - Sequence of Events), je IED vybaveno energeticky nezávislou pamětí s kapacitou pro uložení až 1000 změnových stavů, včetně příslušných časových značek a uživatelem definovaných textů, které jsou těmto změnovým stavům (událostem) přiřazeny. Tato data jsou v energeticky nezávislé paměti uchována i v případě, že dojde k dočasné ztrátě pomocného napájení IED. Záznam událostí umožňuje detailní analýzy stavů při zkratech a poruchách, a to jak před poruchou, tak i po poruše. Informace o sekvencích změnových stavů / událostí (SoE) jsou přístupné buď místně prostřednictvím uživatelského rozhraní na čelním panelu IED, nebo dálkově prostřednictvím komunikačního rozhraní IED. 12 ABB

13 Místní i dálkový přístup k těmto informacím je také umožněn prostřednictvím uživatelského rozhraní, které pracuje na bázi internetového prohlížeče. Záznam změnových stavů / událostí komunikačního systému je určen typem použitého komunikačního protokolu a je definován inženýringem tohoto systému. Je-li proveden příslušný inženýring komunikačního systému, jsou změnové stavy / události aktivované v tomto systému automaticky posílány na řídicí systém rozvodny (systém automatizace rozvodny) i na SCADA systém. 9. Zpráva o poruše Zpráva o poruše obsahuje informace, které byly získány a zaznamenány během poruchy. Součástí zprávy jsou také všeobecné informace, jako jsou například údaje o délce záznamu před poruchou i o délce záznamu po poruše. Záznam kromě toho obsahuje informaci o hodnotách měřených veličin před poruchou, o vzájemných úhlech mezi těmito veličinami před poruchou a o měřených hodnotách i úhlech v okamžiku vypnutí poruchy. Zpráva o poruše je obvykle uložena v energeticky nezávislé paměti. Tato zpráva v číslicové formě je dostupná prostřednictvím místního uživatelského rozhraní na předním panelu IED. Při použití nástroje PCM600 je k dispozici komplexnější zpráva o poruše, která obsahuje i průběhy měřených veličin. 10. Monitorování vypínače Funkce IED určená pro monitorování vypínače nepřetržitě monitoruje stav a pracovní podmínky příslušného vypínače. Toto monitorování zahrnuje kontrolu času potřebného pro natažení pružiny vypínače, kontrolu tlaku plynu SF6, monitorování přestavných časů vypínače a monitorování hodnot v čítači manipulací s vypínačem, ve výpočetní funkci akumulované energie, ve funkci odhadu doby životnosti vypínače i monitorování doby neaktivního stavu vypínače. Monitorovací funkce poskytují data a informace o historii provozu vypínače, které je možné použít pro plánování programů preventivní údržby vypínače. 11. Funkce kontroly vypínacího obvodu Funkce kontroly vypínacího obvodu trvale monitoruje kontinuitu a funkčnost vypínacího obvodu. Funkce indikuje rozpojený monitorovaný obvod v obou polohách vypínače (zapnutý i vypnutý stav). Funkce současně detekuje i ztrátu ovládacího napětí vypínače. 12. Funkce samočinné kontroly Integrovaný systém samočinné kontroly nepřetržitě monitoruje stav HW vybavení i činnost SW vybavení IED. Jakákoli porucha nebo detekovaná chybná funkce je jako výstraha indikována operátorovi. Změnové stavy / události systému samočinné kontroly jsou ukládány a zaznamenány v interním seznamu změnových stavů / událostí, který je přístupný místně prostřednictvím uživatelského rozhraní na čelním panelu IED. Tento seznam je také přístupný prostřednictvím uživatelského rozhraní, které pracuje na bázi internetového prohlížeče, nebo nástrojem PCM Funkce kontroly poruchy pojistek (jištění) Funkce kontroly poruchy pojistek (jištění) detekuje poruchy v úseku mezi obvodem měření napětí a IED. Poruchy jsou detekovány buď algoritmem, který pracuje na bázi vyhodnocení zpětných složek napětí a proudu, nebo algoritmem, který pracuje na bázi vyhodnocení rozdílu napětí a rozdílu proudu. V případě detekce poruchy je funkcí kontroly poruchy pojistek (jištění) aktivována výstraha (alarm) a proti nežádoucímu vypnutí jsou funkcí blokovány napěťově závislé ochranné funkce. 14. Funkce kontroly proudového obvodu Funkce kontroly proudového obvodu je použita pro detekci poruch a chyb v sekundárních obvodech transformátorů proudu. Při detekci poruchy je možné funkcí kontroly proudového obvodu aktivovat výstražnou LED diodu (alarm) a blokovat určité ochranné funkce proti nežádoucímu vypnutí. Funkce kontroly proudového obvodu počítá sumární hodnotu fázových proudů příslušné sady transformátorů a tuto hodnotu porovnává s referenční hodnotou jednoho proudu, která je měřena jedním součtovým transformátorem proudu, nebo s hodnotou odvozenou z fázových proudů jiné sady jader transformátorů proudu. 15. Přístup k ovládání Aby bylo IED chráněno proti neautorizovanému použití a současně byla zachována integrita informací, je IED vybaveno systémem ověření a potvrzení funkčního oprávnění uživatele včetně řízení tohoto oprávnění. Nástrojem pro řízení oprávnění k práci s IED, který je součástí nástroje PCM600 (Protection and Control IED Manager), je správcem systému každému uživateli přiřazeno individuální heslo. Kromě toho je jméno uživatele přiřazeno k jedné nebo k více skupinám uživatelů. Existují čtyři dostupné skupiny uživatelů: operátor systému (System Operator), technik ochran (Protection Engineer), projektant (Design Engineer) a správce uživatelských práv (User Administrator). Každý jednotlivý uživatel v příslušné skupině uživatelů má oprávnění používat IED v souladu s definovaným profilem skupiny uživatelů. ABB 13

14 16. Vstupy a výstupy IED může být vybaveno třemi různými kombinacemi proudových a napěťových vstupů. K dispozici jsou následující možnosti: pět proudových a čtyři napěťové vstupy, sedm proudových a tři napěťové vstupy, případně osm proudových a dva napěťové vstupy. Vstupy pro fázové proudy mají jmenovitou hodnotu 1/5 A. Alternativa s pěti proudovými a čtyřmi napěťovými vstupy má jeden vstup s jmenovitou hodnotou 0,1/0,5 A. Vstup 0,1/0,5 A je například možné použít pro zemní ochranu statoru. Vstupy pro fázová napětí (s možností připojení jak fázového, tak i sdruženého napětí) a vstup pro měření nulové složky napětí mají rozsah, který pokrývá hodnoty jmenovitých napětí 100 V, 110 V, 115 V a 120 V. Jmenovité hodnoty proudových i napěťových vstupů jsou navoleny v SW vybavení IED. Nastavením parametrů IED jsou kromě toho také definovány prahové úrovně binárních vstupů. Prahové napětí je možné nastavit samostatně u každého binárního vstupu. Doplňkový RTD/mA modul umožňuje měření až osmi analogových signálů prostřednictvím RTD/mA vstupů a nabízí čtyři ma výstupy. RTD/mA vstupy spolu s RTD čidly je například možné použít pro měření teploty vinutí stroje (statorového vinutí), tímto měřením rozšířit funkčnost ochrany proti tepelnému přetížení a zabránit předčasnému stárnutí vinutí stroje. RTD/mA vstupy je kromě jiného možné použít pro měření teploty okolního vzduchu, teploty chladicího media nebo teplot ložisek. RTD/mA vstupy lze použít pro monitorování analogových ma signálů z externích převodníků. RTD/mA vstupy je možné alternativně použít také jako vstupy pro měření odporu nebo jako vstupy měření signálu z napěťového převodníku. RTD/mA modul umožňuje v aplikaci použít víceúčelové analogové ochranné funkce. Tyto ochranné funkce, které pracují buď s daty měřenými RTD/mA modulem, nebo s daty analogových hodnot přenášených GOOSE zprávami, je možné použít jak pro potřeby výstražných hlášení, tak i pro potřeby vypínání. ma výstupy lze použít pro přenos volně volitelných měřených nebo vypočtených analogových hodnot na jiná zařízení vybavená ma vstupy. U IED ve skříni 6U je k dispozici větší počet dostupných variant, které jsou určeny pro optimalizaci jejich použití v aplikacích skříňových rozvoden vysokého napětí, kde jsou často požadovány přídavné binární vstupy a výstupy. Všechny binární vstupy a výstupní kontakty IED jsou volně konfigurovatelné pomocí signálové matice (Signal Matrix), která je součástí aplikační konfigurační funkce v nástroji PCM600. Detailní informace o vstupech a výstupech jsou uvedeny v následujících tabulkách s přehledy vstupů / výstupů, v části Volba IED a data pro objednávku a na svorkovnicových výkresech. Tabulka 3. Konfigurace analogových vstupů Konfigurace analogových vstupů CT proudové vstupy (1/5 A) CT citlivé proudové vstupy (0,1/0,5 A) VT napěťové vstupy RTD/mA vstupy ma výstupy AA AB AC BA BB BC Tabulka 4. Možnosti volby binárních vstupů / výstupů u variant IED ve skříni 4U Volba binárních vstupů / výstupů Konfigurace binárních vstupů BI (binární vstupy) BOI (binární výstupy) Standardní vybavení IED AA 14 9 IED s jedním přídavným binárním vstupně/výstupním modulem (I/O modul) AB IED s dvěma přídavnými binárními vstupně/výstupními moduly (I/O moduly) AC Tato volba není možná, je-li zvolen RTD/mA modul. 14 ABB

15 Tabulka 5. Možnosti volby binárních vstupů / výstupů u variant IED ve skříni 6U Volba binárních vstupů / výstupů Konfigurace binárních vstupů BI (binární vstupy) BOI (binární výstupy) Standardní vybavení IED AA 14 9 IED s jedním přídavným binárním vstupně/výstupním modulem (I/O modul) AB IED s dvěma přídavnými binárními vstupně/výstupními moduly (I/O moduly) AC IED s třemi přídavnými binárními vstupně/výstupními moduly (I/O moduly) AD IED se čtyřmi přídavnými binárními vstupně/výstupními moduly (I/O moduly) AE Tato volba není možná, je-li zvolen RTD/mA modul. 17. Komunikace IED podporuje standard pro automatizaci rozvoden IEC 61850, včetně horizontální komunikace prostřednictvím zpráv GOOSE, stejně jako osvědčené protokoly DNP3 (TCP/IP) a IEC Prostřednictvím těchto protokolů jsou dostupné všechny provozní informace i ovládací instrukce. Soubory poruchových záznamů jsou přístupné prostřednictvím protokolů IEC nebo IEC Tyto soubory jsou ve standardním formátu COMTRADE a jsou k dispozici pro zpracování jakoukoli Ethernetovou aplikací. IED umožňuje vysílání dat binárních signálů na jiná IED (tzv. horizontální komunikace) prostřednictvím zpráv GOOSE (Generic Object Oriented Substation Event) komunikačního profilu protokolu IEC Binární zprávy GOOSE lze například využít pro logiky ochranných funkcí a logiky blokovacích podmínek. IED splňuje požadavky definované standardem IEC na kvalitu zpráv GOOSE při jejich použití pro potřeby vypínání v aplikacích distribučních rozvoden. IED kromě toho podporuje prostřednictvím zpráv GOOSE i vysílání a příjem dat analogových hodnot. Analogové zprávy GOOSE zajišťují rychlý přenos dat měřených analogových hodnot po staniční sběrnici, a tím umožní sdílet vstupní hodnoty RTD modulu, jako jsou například hodnoty měření okolní teploty, s jinými aplikacemi IED. IED také splňuje požadavky na součinnost s jinými IED, nástroji a systémy, které pracují ve shodě se standardem IEC 61850, a příslušné zprávy i informace reportuje současně až na pět různých klientských rozhraní na staniční sběrnici IEC V případě systému, který používá komunikaci DNP3 s protokolem TCP/IP, je možné tyto zprávy i informace poslat na čtyři nadřazená (Master) zařízení. U systémů, které používají komunikaci IEC , je možné IED připojit prostřednictvím hvězdicové topologie staniční sběrnice k jednomu nadřazenému (Master) zařízení. Všechny komunikační konektory (s výjimkou konektoru komunikačního portu na čelním panelu IED), jsou nedílnou součástí integrovaných komunikačních modulů. IED je možné do komunikačního systému, který pracuje na bázi Ethernetové komunikace, připojit přes konektor RJ-45 (100BASE-TX) nebo přes LC konektor určený pro vícevidové optické vlákno (100BASE-FX). Komunikace IEC je dostupná na optickém sériovém portu, u kterého je možné použít sériovou komunikaci skleněným vláknem (s ST konektorem) nebo komunikaci plastovým vláknem (se zásuvným / snap-in konektorem). IED podporuje metody časové synchronizace protokolů SNTP, DNP3 a IRIG-B s rozlišením časové značky v rozsahu 1 ms. IED podporuje následující metody časové synchronizace s rozlišením časové značky v rozsahu 1 ms: Ethernetová komunikace: SNTP (Simple Network Time Protocol) DNP3 Časová synchronizace se speciálním připojením: IRIG-B (Inter-Range Instrumentation Group) časový kód formátu B Sériová komunikace IEC má rozlišení časové značky v rozsahu 10 ms. ABB 15

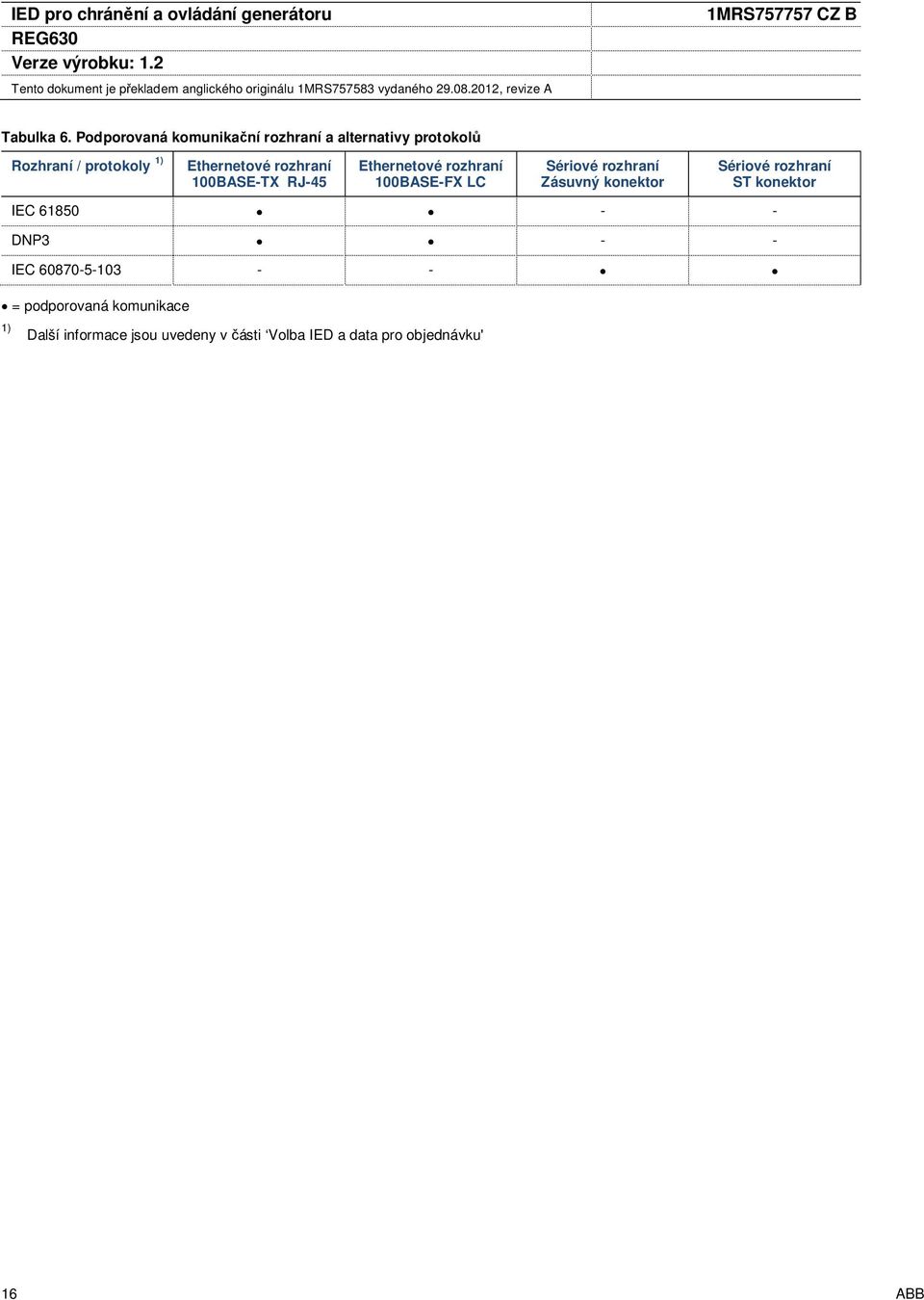

16 Tabulka 6. Podporovaná komunikační rozhraní a alternativy protokolů Rozhraní / protokoly Ethernetové rozhraní 100BASE-TX RJ-45 Ethernetové rozhraní 100BASE-FX LC Sériové rozhraní Zásuvný konektor Sériové rozhraní ST konektor IEC DNP3 - - IEC = podporovaná komunikace Další informace jsou uvedeny v části Volba IED a data pro objednávku' 16 ABB

17 18. Technická data Tabulka 7. Rozměry Popis Šířka 220 mm Výška 177 mm (skříň 4U) 265,9 mm (skříň 6U) Hloubka 249,5 mm Hmotnost jednotky 6,2 kg (skříň 4U) 5,5 kg (skříň 6U) Hmotnost rozhraní LHMI 1,0 kg (skříň 4U) Bez rozhraní LHMI Tabulka 8. Napájení Popis 600PSM02 600PSM03 Jmenovité pomocné napětí U aux 100, 110, 120, 220, 240 V st, 50 a 60 Hz 110, 125, 220, 250 V ss 48, 60, 110, 125 V ss Změny pomocného napětí U aux % U n ( V st) % U n (38,4 150 V ss) % U n ( V ss) Maximální zatížení pomocného napájecího napětí Zvlnění pomocného stejnosměrného napětí Maximální čas přerušení pomocného stejnosměrného napětí bez resetu IED Vstup napájení musí být jištěn externím jističem 35 W Max. 15% stejnosměrné hodnoty (při frekvenci 100 Hz) 50 ms při U aux Například typ S282 UC-K Maximální jmenovité zatížení pomocného napětí je 35W. Podle použitého napětí zvolte vhodný jistič s odpovídající proudovou hodnotou. Jistič S282 UC-K má jmenovitý proud 0,75 A při napětí 400 V st. ABB 17

18 Tabulka 9. Měřicí vstupy Popis Jmenovitá frekvence Provozní rozsah 50/60 Hz Jmenovitá frekvence ± 5 Hz Proudové vstupy Jmenovitý proud I n 0,1/1 A 1/5 A 2) Tepelná přetížitelnost trvalá po dobu 1 s po dobu 10 s 4 A 100 A 25 A 20 A 500 A 100 A Dynamická proudová přetížitelnost hodnota jedné půlvlny 250 A 1250 A Vstupní impedance < 100 mw < 20 mw Napěťové vstupy Jmenovité napětí U n 100 V st / 110 V st / 115 V st / 120 V st Napěťová přetížitelnost trvalá po dobu 10 s Spotřeba při jmenovitém napětí 425 V st 450 V st < 0,05 VA 2) Vstup nulového proudu (vstup pro měření nulové složky proudu) Vstupy fázových proudů nebo nulového proudu (vstup pro měření nulové složky proudu Tabulka 10. Binární vstupy Popis Provozní rozsah Jmenovité napětí Proudová spotřeba Výkonová spotřeba / vstup Prahová úroveň napětí Maximální vstupní napětí 300 V ss V ss 1,6 1,8 ma <0,3 W V ss (parametrizovatelné v daném rozsahu v krocích po 1% jmenovitého napětí) Přesnost prahové úrovně napětí ±3,0% 18 ABB

19 Tabulka 11. RTD vstupy Parametr RTD vstupy Podporovaná RTD čidla 100 Ω platina TCR (DIN 43760) 250 Ω platina TCR Ω nikl TCR (DIN 43760) 120 Ω nikl TCR Ω měď TCR Podporovaný rozsah měření odporu Maximální odpor vodičů (třívodičové měření) 0 10 kω 100 Ω platina 25 Ω / jeden vodič 250 Ω platina 25 Ω / jeden vodič 100 Ω nikl 25 Ω / jeden vodič 120 Ω nikl 25 Ω / jeden vodič 10 Ω měď 2,5 Ω / jeden vodič Odpor 25 Ω / jeden vodič Izolační úroveň 4 kv Vstupy proti všem výstupům a proti ochrannému uzemnění RTD / proud odporovým čidlem Maximálně 0,275 ma (efektivní hodnota) Provozní přesnost/ měření teploty ±1 C Pt a Ni čidla pro měřicí rozsah -40 C až 200 C a -40 C až 70 C pro měření okolní teploty ±2 C Cu čidlo pro měřicí rozsah -40 C až 200 C pro měření vnitřní teploty ±4 C Cu čidla pro měřicí rozsah -40 C až 70 C pro měření okolní teploty ±5 C Pro měřicí rozsah od -40 C do -100 C Provozní přesnost / měření odporu ±2,5 Ω Pro rozsah Ω ±1,25% Pro rozsah 400 Ω 10 kω Čas odezvy < než čas filtru ms ma vstupy Podporovaný proudový rozsah -20 ma +20 ma Impedance proudového vstupu 100 Ω ±0,1% Provozní přesnost měření ±0,1% ±20 ppm na jeden C z celého rozsahu měření Okolní teplota -40 C až 70 C Napěťové vstupy Podporovaný napěťový rozsah -10 V ss +10 V ss Provozní přesnost měření ±0,1% ±40 ppm na jeden C z celého rozsahu měření Okolní teplota -40 C až 70 C ABB 19

20 Tabulka 12. Signalizační výstupy a výstup funkce samočinné kontroly IRF Popis Jmenovité napětí Trvalá zatížitelnost kontaktu Spínací schopnost a zatížitelnost po dobu 3,0 s Spínací schopnost a zatížitelnost po dobu 0,5 s Rozpínací schopnost při časové konstantě ovládaného obvodu L/R <40 ms a pro U< 48/110/220 V ss Minimální zatížení kontaktu 250 V st/ss 5 A 10 A 15 A 0,5 A / 0,1 A / 0,04 A 100 ma pro 24 V st/ss Tabulka 13. Výkonová výstupní relé bez funkce kontroly vypínacího obvodu TCS Popis Jmenovité napětí Trvalá zatížitelnost kontaktu Spínací schopnost a zatížitelnost po dobu 3,0 s Spínací schopnost a zatížitelnost po dobu 0,5 s Rozpínací schopnost při časové konstantě ovládaného obvodu L/R <40 ms a pro U< 48/110/220 V ss Minimální zatížení kontaktu 250 V st/ss 8 A 15 A 30 A 1 A / 0,3 A / 0,1 A 100 ma pro 24 V st/ss 20 ABB

21 Tabulka 14. Výkonová výstupní relé s funkcí kontroly vypínacího obvodu TCS Popis Jmenovité napětí Trvalá zatížitelnost kontaktu Spínací schopnost a zatížitelnost po dobu 3,0 s Spínací schopnost a zatížitelnost po dobu 0,5 s Rozpínací schopnost při časové konstantě ovládaného obvodu L/R <40 ms a pro U< 48/110/220 V ss Minimální zatížení kontaktu Rozsah ovládacího napětí Proud tekoucí kontrolním obvodem Minimální napětí na TCS kontaktu 250 V ss 8 A 15 A 30 A 1 A / 0,3 A / 0,1 A 100 ma pro 24 V ss V ss ~ 1,0 ma 20 V ss Tabulka 15. ma výstupy Popis ma výstupy Výstupní rozsah -20 ma +20 ma Provozní přesnost měření Maximální zatížení / výstupní odpor (včetně odporu vedení) Čas odezvy HW vybavení Izolační úroveň ±0,2 ma 700 Ω ~ 80 ms 4 kv Tabulka 16. Ethernetové rozhraní Ethernetové rozhraní Protokol Kabel Přenosová rychlost dat LAN1 (X Protokol TCP/IP Optický kabel s LC konektorem nebo kabel CAT 5e se stíněnými kroucenými páry vodičů nebo kabel s lepšími vlastnostmi 100 MBit/s Tabulka 17. Optická komunikační linka LAN (X Vlnová délka Typ vlákna Konektor Povolený útlum spojovací cesty Vzdálenost 1300 nm MM 62,5/125 μm nebo 50/125 μm, jádro skleněného vlákna LC < 7,5 db 2 km Maximální povolený útlum způsobený všemi konektory a kabely Tabulka 18. Rozhraní X4/IRIG-B Typ rozhraní Protokol Kabel Blok šroubových svorek nasazený na řadě špiček IRIG-B Kabel se stíněnými kroucenými páry vodičů Doporučený typ: CAT 5, Belden RS-485 ( ) nebo Alpha Wire (Aplha ) ABB 21

22 Tabulka 19. Charakteristické vlastnosti optického sériového rozhraní X9 Vlnová délka Typ vlákna Konektor Povolený útlum spojovací cesty Vzdálenost 820 nm MM 62,5/125 μm ST 4 db / km 1000 m 820 nm MM 50/125 μm ST 4 db / km 400 m 660 nm 1 mm Zásuvný konektor 10 m Tabulka 20. Stupeň krytí u verze IED pro zapuštěnou montáž Popis Přední strana IP 40 Zadní strana, připojovací svorkovnice IP 20 Tabulka 21. Stupeň krytí rozhraní místního ovládání LHMI Popis Přední strana a bočnice IP 42 Tabulka 22. Pracovní podmínky Popis Rozsah pracovní teploty Rozsah pracovní teploty pro krátkodobý provoz Relativní vlhkost Atmosférický tlak -25 C C (trvalý provoz) -40 C C (< 16 hodin) Poznámka: Při provozu mimo teplotní rozsah -25 C C dochází k zhoršení hodnoty MTBF (hodnota střední doby mezi poruchami) a také k zhoršení činnosti a funkce rozhraní (jednotky) HMI <93%, prostředí bez kondenzace kpa Nadmořská výška Až do 2000 m n. m. Rozsah transportní a skladovací teploty -40 C C Tabulka 23. Testy pracovního prostředí Popis typového testu Referenční standard Test v suchém horkém prostředí (vlhkost <50%) Test v suchém studeném prostředí Test ve vlhkém horkém prostředí, cyklický test Test skladovacích podmínek 96 hodin při +55 C 16 hodin při +85 C 96 hodin při -25 C 16 hodin při -40 C 6 cyklů při +25 C C, vlhkost >93% 96 hodin při -40 C 16 hodin při +85 C IEC IEC IEC IEC IEC ABB

23 Tabulka 24. Testy elektromagnetické kompatibility Popis typového testu Referenční standard 100 khz a 1 MHz interferenční test Společný režim Diferenciální režim 2,5 kv 1,0 kv IEC , úroveň 3 IEC MHz, 10 MHz a 30 MHz interferenční test Společný režim 2,5 kv IEC IEC , třída III Elektrostatický vybíjecí test: Pro kontaktní / vodivý výboj Pro vzdušný výboj Testy rušení rádiovou frekvencí: 8 kv 15 kv IEC , úroveň 4 IEC , IEEE C Vodivé spojení, společný režim Vyzařovaná impulsně modulovaná frekvence 10 V (efektivní hodnota) f = 150 khz...80 MHz 10 V/m (efektivní hodnota) f = 900 MHz IEC , úroveň 3 IEC ENV IEC Vyzařovaná amplitudově modulovaná frekvence Rychlý přechodový test rušení: 10 V/m (efektivní hodnota) f = MHz IEC , úroveň 3 IEC IEC , IEC , třída A Všechny porty 4 kv Test odolnosti rázovým napětím: Komunikace (komunikační porty) Binární vstupy, napěťové vstupy Ostatní porty Test odolnosti proti magnetickému poli síťové frekvence (50 Hz): 1 kv vodič proti zemi 2 kv vodič proti zemi 1 kv vodič proti vodiči 4 kv vodič proti zemi 2 kv vodič proti vodiči IEC , úroveň 3/2 IEC IEC s Trvalé působení Test odolnosti proti impulsnímu magnetickému poli Test odolnosti proti potlačenému a oscilujícímu magnetickému poli: 1000 A/m 300 A/m 1000 A/m 6,4 / 16 μs IEC IEC s 1 MHz Test odolnosti proti rušení síťovou frekvencí: Společný režim Diferenciální režim 100 A/m 400 přechodových stavů / s Pouze binární vstupy 300 V (efektivní hodnota) 150 V (efektivní hodnota) IEC , třída A IEC ABB 23

24 Tabulka 24. Testy elektromagnetické kompatibility (pokračování) Popis typového testu Referenční standard Poruchy v režimu vodivého spojení: Poklesy a krátkodobá přerušení napětí Testy elektromagnetického vyzařování: Vodivé spojení (RF vyzařování) 0,15 0,50 MHz 0,5 30 MHz 15 Hz 150 khz Úroveň testu 3 (10/1/10 V efektivní hodnoty) 30% / 10 ms 60% / 100 ms 60% / 1000 ms > 95% / 5000 ms < 79 db (μv) detekce kvazi-špičkové hodnoty < 66 db (μv) detekce střední hodnoty < 73 db (μv) detekce kvazi-špičkové hodnoty < 60 db (μv) detekce střední hodnoty IEC IEC EN55011, třída A, IEC Vyzařovaná energie (RF vyzařování) MHz MHz < 40 db (μv/m) detekce kvazi-špičkové hodnoty, měřeno ve vzdálenosti 10 m < 47 db (μv/m) detekce kvazi-špičkové hodnoty, měřeno ve vzdálenosti 10 m Tabulka 25. Izolační zkoušky Popis typového testu Referenční standard Izolační zkoušky: Zkušební napětí 2 kv, 50 Hz, 1 min. 500 V, 50 Hz, 1 min. komunikace Zkouška rázovým napětím: Zkušební napětí 5 kv, 1,2/50 ms, 0,5 J 1 kv, 1,2/50 ms, 0,5 J komunikace Měření izolačního odporu: Izolační odpor > 100 MW, 500 V ss Odpor spoje připojení ochranného vodiče: IEC IEC IEC IEC IEC IEC IEC Odpor < 0,1 W, 4 A, 60 s 24 ABB

25 Tabulka 26. Mechanické testy Popis Referenční standard Požadavek Vibrační testy (sinusový průběh) Zkouška nárazem a úderem IEC (test Fc) IEC IEC (test Ea - náraz) IEC (test Eb - úder) IEC Třída 1 Třída 1 Seismická zkouška IEC Třída 1 Tabulka 27. Bezpečnost výrobku Popis LV instrukce (pro nízké napětí) Referenční standard 2006/95/EC Standardy EN (2005) EN (2009) Tabulka 28. Osvědčení EMC (Elektromagnetická kompatibilita) Popis EMC instrukce Referenční standard 2004/108/EC Standardy EN (2000) EN (2007) Tabulka 29. Osvědčení RoHS (Omezení použití nebezpečných látek) Popis V souladu s RoHS instrukcí 2002/95/EC ABB 25

26 Ochranné funkce Tabulka 30. Třífázová nesměrová nadproudová ochrana (PHxPTOC) Přesnost působení 2) Čas popudu PHIPTOC: PHLPTOC PHHPTOC a PHIPTOC I por. = 2 x nast. Start value I por. = 10 x nast. Start value PHHPTOC: I por. = 2 x nast. Start value PHLPTOC: I por. = 2 x nast. Start value ±1,5% z nastavené hodnoty nebo ±0,002 x I n ±1,5% z nastavené hodnoty nebo ±0,002 x I n (pro proudy v rozsahu 0,1 10 x I n) ±5,0% z nastavené hodnoty (pro proudy v rozsahu x I n) Typická hodnota 17 ms (±5 ms) Typická hodnota 10 ms (±5 ms) Typická hodnota 19 ms (±5 ms) Typická hodnota 23 ms (±15 ms) Čas resetu Přídržný poměr resetu (odpad/náběh) < 45 ms 0,96 (typická hodnota) Čas zpoždění návratu funkce < 30 ms Přesnost času působení v režimu nezávislého zpoždění ±1,0% z nastavené hodnoty nebo ±20 ms Přesnost času působení v režimu závislého zpoždění ±5,0% z teoretické výpočtové hodnoty nebo ±20 ms 3) Potlačení harmonických složek (režim měření) 4) RMS: Bez potlačení DFT: -50dB při f = n x f n, kde n = 2, 3, 4, 5, Peak-to-peak: Bez potlačení P-to-P+backup: Bez potlačení 2) 3) 4) Nastavené parametry: Operate delay time (Čas zpožděného působení) = 0,02 s, Operate curve type (Typ pracovní charakteristiky) = IEC definite time, Measurement mode (Režim měření) = standardní (závislé na stupni ochrany), proud před poruchou = 0,0 x I n, f n = 50 Hz, poruchový proud o jmenovitém kmitočtu injektován s náhodným fázovým úhlem do jedné fáze, uvedené hodnoty jsou statistickým výsledkem 1000 měření Včetně zpoždění výstupního kontaktu signalizačního relé Včetně zpoždění výstupního kontaktu výkonového relé Režim RMS = měření efektivní hodnoty signálu, režim DFT = číslicově vypočtené základní složky signálu, režim Peak-to-peak = měření mezivrcholové hodnoty signálu, režim P-to-P+ backup = měření mezivrcholové hodnoty signálu se záložním měřením 26 ABB

27 Tabulka 31. Hlavní nastavení třífázové nesměrové nadproudové ochrany (PHxPTOC) Parametr Funkce (rozsah) Krok Popudová hodnota (Start value) PHLPTOC 0,05 5,00 p.j. 0,01 PHHPTOC 0,10 40,00 p.j. 0,01 PHIPTOC 0,10 40,00 p.j. 0,01 Násobící časový faktor (Time multiplier) Čas zpožděného působení (Operate delay time) PHLPTOC 0,05 15,00 0,05 PHHPTOC 0,05 15,00 0,05 PHLPTOC 0,04 200,00 s 0,01 PHHPTOC 0,02 200,00 s 0,01 PHIPTOC 0,02 200,00 s 0,01 Typ pracovní charakteristiky (Operating curve type) PHLPTOC PHHPTOC PHIPTOC Nezávislé nebo závislé časové zpoždění Typ charakteristiky: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 Nezávislé nebo závislé časové zpoždění Typ charakteristiky: 1, 3, 5, 9, 10, 12, 15, 17 Nezávislé časové zpoždění Další informace jsou uvedeny v tabulce Pracovní charakteristiky. Tabulka 32. Napěťově závislá nadproudová ochrana (PHPVOC) Přesnost působení Proud: ±1,5% z nastavené hodnoty nebo ±0,002 x I n Napětí: ±1,5% z nastavené hodnoty nebo ±0,002 x U n 2) Čas popudu Typická Čas resetu Přídržný poměr resetu (odpad/náběh) Přesnost času působení v režimu nezávislého zpoždění Přesnost času působení v režimu závislého zpoždění Potlačení harmonických složek (režim měření) 3) hodnota 20 ms (±10 ms) < 45 ms 0,96 (typická hodnota) ±1,0% z nastavené hodnoty nebo ±20 ms ±5,0% z teoretické výpočtové hodnoty nebo ±20 ms DFT: -50dB při f = n x f n, kde n = 2, 3, 4, 5, 2) 3) Nastavený parametr: Measurement mode (Režim měření) = standardní, proud před poruchou = 0,0 x I n, f n = 50 Hz, poruchový proud o jmenovitém kmitočtu injektován s náhodným fázovým úhlem do jedné fáze, uvedené hodnoty jsou statistickým výsledkem 1000 měření Včetně zpoždění výstupního kontaktu signalizačního relé Režim DFT = číslicově vypočtené základní složky signálu ABB 27

28 Tabulka 33. Hlavní nastavení napěťově závislé nadproudové ochrany (PHPVOC) Parametr Funkce (rozsah) Krok Popudová hodnota (Start value) Nižší popudová hodnota (Start value low) Násobící faktor popud. hodnoty (Start value Mult) Horní limit napětí (Voltage high limit) Dolní limit napětí (Voltage low limit) Násobící časový faktor (Time multiplier) Čas zpožděného působení (Operate delay time) PHPVOC 0,05 5,00 p.j. 0,01 PHPVOC 0,05 1,00 p.j. 0,01 PHPVOC 0,8 10,0 0,1 PHPVOC 0,01 1,00 p.j. 0,01 PHPVOC 0,01 1,00 p.j. 0,01 PHPVOC 0,05 15,00. 0,01 PHPVOC 0,04 200,00 s 0,01 Typ pracovní charakteristiky (Operating curve type) PHPVOC Nezávislé nebo závislé časové zpoždění Typ charakteristiky: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 Další informace jsou uvedeny v tabulce Pracovní charakteristiky 28 ABB

29 Tabulka 34. Třífázová směrová nadproudová ochrana (DPHxPDOC) Přesnost působení DPHLPDOC DPHHPDOC Proud: ±1,5% z nastavené hodnoty nebo ±0,002 x I n Napětí: ±1,5% z nastavené hodnoty nebo ±0,002 x U n Fázový úhel: ±2 Proud: ±1,5% z nastavené hodnoty nebo ±0,002 x I n (pro proudy v rozsahu 0,1 10 x I n) ±5,0% z nastavené hodnoty (pro proudy v rozsahu x I n) Napětí: ±1,5% z nastavené hodnoty nebo ±0,002 x U n Fázový úhel: ±2 Čas popudu 2) I por. = 2 x nast. Start value Typická hodnota 24 ms (±15 ms) Čas resetu Přídržný poměr resetu (odpad/náběh) Čas zpoždění návratu funkce < 40 ms 0,96 (typická hodnota) < 35 ms Přesnost času působení v režimu nezávislého zpoždění ±1,0% z nastavené hodnoty nebo ±20 ms Přesnost času působení v režimu závislého zpoždění ±5,0% z teoretické výpočtové hodnoty nebo ±20 ms 3) Potlačení harmonických složek (režim měření) 4) RMS: Bez potlačení DFT: -50dB při f = n x f n, kde n = 2, 3, 4, 5, Peak-to-peak: Bez potlačení P-to-P+backup: Bez potlačení 2) 3) 4) Nastavený parametr: Measurement mode (Režim měření) = standardní (závislé na stupni ochrany), proud před poruchou = 0,0 x I n, f n = 50 Hz, poruchový proud o jmenovitém kmitočtu injektován s náhodným fázovým úhlem do jedné fáze, uvedené hodnoty jsou statistickým výsledkem 1000 měření Včetně zpoždění výstupního kontaktu signalizačního relé Maximální hodnota Start value (Popudová hodnota) = 2.5 x I n, Start value (Popudová hodnota) se násobí v rozsahu od 1,5 do 20 Režim DFT = číslicově vypočtené základní složky signálu ABB 29

30 Tabulka 35. Hlavní nastavení třífázové směrové nadproudové ochrany (DPHxPDOC) Parametr Funkce (rozsah) Krok Popudová hodnota (Start value) Násobící časový faktor (Time multiplier) Čas zpožděného působení (Operate delay time) Režim směrového měření (Directional mode) Úhel charakteristiky (Characteristic angle) DPHLPDOC 0,05 5,00 p.j. 0,01 DPHHPDOC 0,05 5,00 p.j. 0,01 DPHxPDOC 0,05 15,00 0,05 DPHxPDOC 0,04 200,00 s 0,01 DPHxPDOC 1 = Non-directional (Nesměrové měření) 2 = Forward (Dopředné měření) 3 = Reverse (Zpětné měření) DPHxPDOC stupňů 1 Typ pracovní charakteristiky (Operating curve type) DPHLPDOC DPHHPDOC Nezávislé nebo závislé časové zpoždění Typ charakteristiky: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 Nezávislé nebo závislé časové zpoždění Typ charakteristiky: 1, 3, 5, 9, 10, 12, 15, 17 Další informace jsou uvedeny v tabulce Pracovní charakteristiky. 30 ABB

31 Tabulka 36. Nesměrová zemní ochrana (EFxPTOC) Přesnost působení 2) Čas popudu EFIPTOC: Čas resetu EFLPTOC EFHPTOC a EFIPTOC I por. = 2 x nast. Start value EFHPTOC: I por. = 2 x nast. Start value EFLPTOC: I por. = 2 x nast. Start value ±1,5% z nastavené hodnoty nebo ±0,001 x I n ±1,5% z nastavené hodnoty nebo ±0,002 x I n (pro proudy v rozsahu 0,1 10 x I n) ±5,0% z nastavené hodnoty (pro proudy v rozsahu x I n) Typická hodnota 12 ms (±5 ms) Typická hodnota 19 ms (±5 ms) Typická hodnota 23 ms (±15 ms) < 45 ms Přídržný poměr resetu (odpad/náběh) Čas zpoždění návratu funkce 0,96 (typická hodnota) < 30 ms Přesnost času působení v režimu nezávislého zpoždění ±1,0% z nastavené hodnoty nebo ±20 ms Přesnost času působení v režimu závislého zpoždění ±5,0% z teoretické výpočtové hodnoty nebo ±20 ms 3) Potlačení harmonických složek (režim měření) 4) RMS: Bez potlačení DFT: -50dB při f = n x f n, kde n = 2, 3, 4, 5, Peak-to-peak: Bez potlačení 2) 3) 4) Nastavené parametry: Operate curve type (Typ pracovní charakteristiky) = IEC definite time, Measurement mode (Režim měření) = standardní (závislé na stupni ochrany), proud před poruchou = 0,0 x I n, f n = 50 Hz, zemní poruchový proud o jmenovitém kmitočtu injektován s náhodným fázovým úhlem do jedné fáze, uvedené hodnoty jsou statistickým výsledkem 1000 měření Včetně zpoždění výstupního kontaktu signalizačního relé Maximální hodnota Start value (Popudová hodnota) = 2.5 x I n, Start value (Popudová hodnota) se násobí v rozsahu od 1,5 do 20 Režim RMS = měření efektivní hodnoty signálu, režim DFT = číslicově vypočtené základní složky signálu, režim Peak-to-peak = měření mezivrcholové hodnoty signálu ABB 31

32 Tabulka 37. Hlavní nastavení nesměrové zemní ochrany (EFxPTOC) Parametr Funkce (rozsah) Krok Popudová hodnota (Start value) EFLPTOC 0,010 5,000 p.j. 0,005 EFHPTOC 0,10 40,00 p.j. 0,01 EFIPTOC 0,10 40,00 p.j. 0,01 Násobící časový faktor (Time multiplier) Čas zpožděného působení (Operate delay time) EFLPTOC 0,05 15,00 0,05 EFHPTOC 0,05 15,00 0,05 EFLPTOC 0,04 200,00 s 0,01 EFHPTOC 0,02 200,00 s 0,01 EFIPTOC 0,02 200,00 s 0,01 Typ pracovní charakteristiky (Operating curve type) EFLPTOC EFHPTOC EFIPTOC Nezávislé nebo závislé časové zpoždění Typ charakteristiky: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 Nezávislé nebo závislé časové zpoždění Typ charakteristiky: 1, 3, 5, 9, 10, 12, 15, 17 Nezávislé časové zpoždění Další informace jsou uvedeny v tabulce Pracovní charakteristiky 32 ABB

33 Tabulka 38. Směrová zemní ochrana (DEFxPDEF) Přesnost působení 2) Čas popudu DEFHPDEF Čas resetu DEFLPDEF DEFHPDEF a DEFLPTDEF: I por. = 2 x nast. Start value Proud: ±1,5% z nastavené hodnoty nebo ±0,002 x I n Napětí: ±1,5% z nastavené hodnoty nebo ±0,002 x U n Fázový úhel: ±2 Proud: ±1,5% z nastavené hodnoty nebo ±0,002 x I n (pro proudy v rozsahu 0,1 10 x I n) ±5,0% z nastavené hodnoty (pro proudy v rozsahu x I n) Napětí: ±1,5% z nastavené hodnoty nebo ±0,002 x U n Fázový úhel: ±2 Typická hodnota 54 ms (±15 ms) < 40 ms Přídržný poměr resetu (odpad/náběh) Čas zpoždění návratu funkce 0,96 (typická hodnota) < 30 ms Přesnost času působení v režimu nezávislého zpoždění ±1,0% z nastavené hodnoty nebo ±20 ms Přesnost času působení v režimu závislého zpoždění ±5,0% z teoretické výpočtové hodnoty nebo ±20 ms 3) Potlačení harmonických složek (režim měření) 4) RMS: Bez potlačení DFT: -50dB při f = n x f n, kde n = 2, 3, 4, 5, Peak-to-peak: Bez potlačení 2) 3) 4) Nastavené parametry: Operate delay time (Čas zpožděného působení) = 0,06 s, Operate curve type (Typ pracovní charakteristiky) = IEC definite time, Measurement mode (Režim měření) = standardní (závislé na stupni ochrany), proud před poruchou = 0,0 x I n, f n = 50 Hz, zemní poruchový proud o jmenovitém kmitočtu injektován s náhodným fázovým úhlem do jedné fáze, uvedené hodnoty jsou statistickým výsledkem 1000 měření Včetně zpoždění výstupního kontaktu signalizačního relé Maximální hodnota Start value (Popudová hodnota) = 2.5 x I n, Start value (Popudová hodnota) se násobí v rozsahu od 1,5 do 20 Režim RMS = měření efektivní hodnoty signálu, režim DFT = číslicově vypočtené základní složky signálu, režim Peak-to-peak = měření mezivrcholové hodnoty signálu ABB 33

34 Tabulka 39. Hlavní nastavení směrové zemní ochrany (DEFxPDEF) Parametr Funkce (rozsah) Krok Popudová hodnota (Start value) DEFLPDEF 0,010 5,000 p.j. 0,005 DEFHPDEF 0,10 40,00 p.j. 0,01 Režim směrového měření (Directional mode) DEFLPDEF a DEFHPDEF 1 = Non-directional (Nesměrové měření) 2 = Forward (Dopředné měření) 3 = Reverse (Zpětné měření) Násobící časový faktor (Time multiplier) Čas zpožděného působení (Operate delay time) Typ pracovní charakteristiky (Operating curve type) DEFLPDEF 0,05 15,0 0,05 DEFHPDEF 0,05 15,0 0,05 DEFLPDEF 0,06 200,00 s 0,01 DEFHPDEF 0,06 200,00 s 0,01 DEFLPDEF Nezávislé nebo závislé časové zpoždění Typ charakteristiky: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17, 18, 19 Provozní režim měření (Operation mode) DEFHPDEF DEFLPDEF a DEFHPDEF Nezávislé nebo závislé časové zpoždění Typ charakteristiky: 1, 3, 5, 15, 17 1 = Phase angle (Fázový úhel) 2 = I 0Sin (I 0 x sinus fázového úhlu) 3 = I 0Cos (I 0 x cosinus fázového úhlu) 4 = Phase angle 80 (Fázový úhel 80 ) 5 = Phase angle 88 (Fázový úhel 88 ) Další informace jsou uvedeny v tabulce Pracovní charakteristiky. Tabulka 40. Vysokoimpedanční zemní ochrana s vymezenou zónou působení (HREFPDIF) Přesnost působení 2) Čas popudu I Čas resetu por. = 2 x nast. Operate value I por. = 10 x nast. Operate value ±1,5% z nastavené hodnoty nebo ±0,002 x I n Typická hodnota 22 ms (±5 ms) Typická hodnota 15 ms (±5 ms) < 60 ms Přídržný poměr resetu (odpad/náběh) Čas zpoždění návratu funkce Přesnost času působení v režimu nezávislého zpoždění 0,96 (typická hodnota) < 60 ms ±1,0% z nastavené hodnoty nebo ±20 ms 2) Proud před poruchou = 0,0 x I n, f n = 50 Hz Včetně zpoždění výstupního kontaktu signalizačního relé Tabulka 41. Hlavní nastavení vysokoimpedanční zemní ochrany s vymezenou zónou působení (HREFPDIF) Parametr Funkce (rozsah) Krok Vypínací hodnota (Operate value) Minimální vypínací čas (Minimum operate time) HREFPDIF 0,5 50,0 % 0,1 HREFPDIF 0, ,000 s 0, ABB
