7 1 Součásti produktu HP LP3065 Plochý displej má obrazovku s tekutými krystaly (LCD) a aktivní matrici s tenkovrstvými tranzistory (TFT ). Charakteristické vlastnosti monitoru: Obrazovka velikosti 30" (76,2 cm) s rozlišením 2560 x 1600 Technologie širokoúhlého zobrazení umožňující pohled z pozice v sedě nebo ve stoje, či při pohybu do strany Možnosti nastavení naklonění, otočení a výšky Oddělitelný podstavec vybavený zásuvným násadcem a 100mm montážními otvory VESA pro flexibilní instalaci Tři vstupy DVI-D Dva kabely DVI-D Rozbočovač USB 2.0 s jedním portem pro odchozí data (připojuje se k počítači) a čtyřmi porty pro příchozí data (připojují se k zařízením USB) Kabel USB určený pro připojení rozbočovače USB monitoru ke konektoru USB na počítači Držák na příslušenství monitoru, který lze použít na uchycení přídavných zařízení, jako je například panel s reproduktory HP Funkce Plug and play, pokud ji podporuje váš systém Disk CD obsahující software s ovladači monitoru a dokumentaci k produktu Funkci úspory energie splňující požadavky na omezení spotřeby elektrické energie Shoda s následujícími regulovanými specifikacemi: Direktivy CE Evropské unie MPR II 1990 (Švédsko) Předpisy TCO (Švédsko) CSWW HP LP3065 1

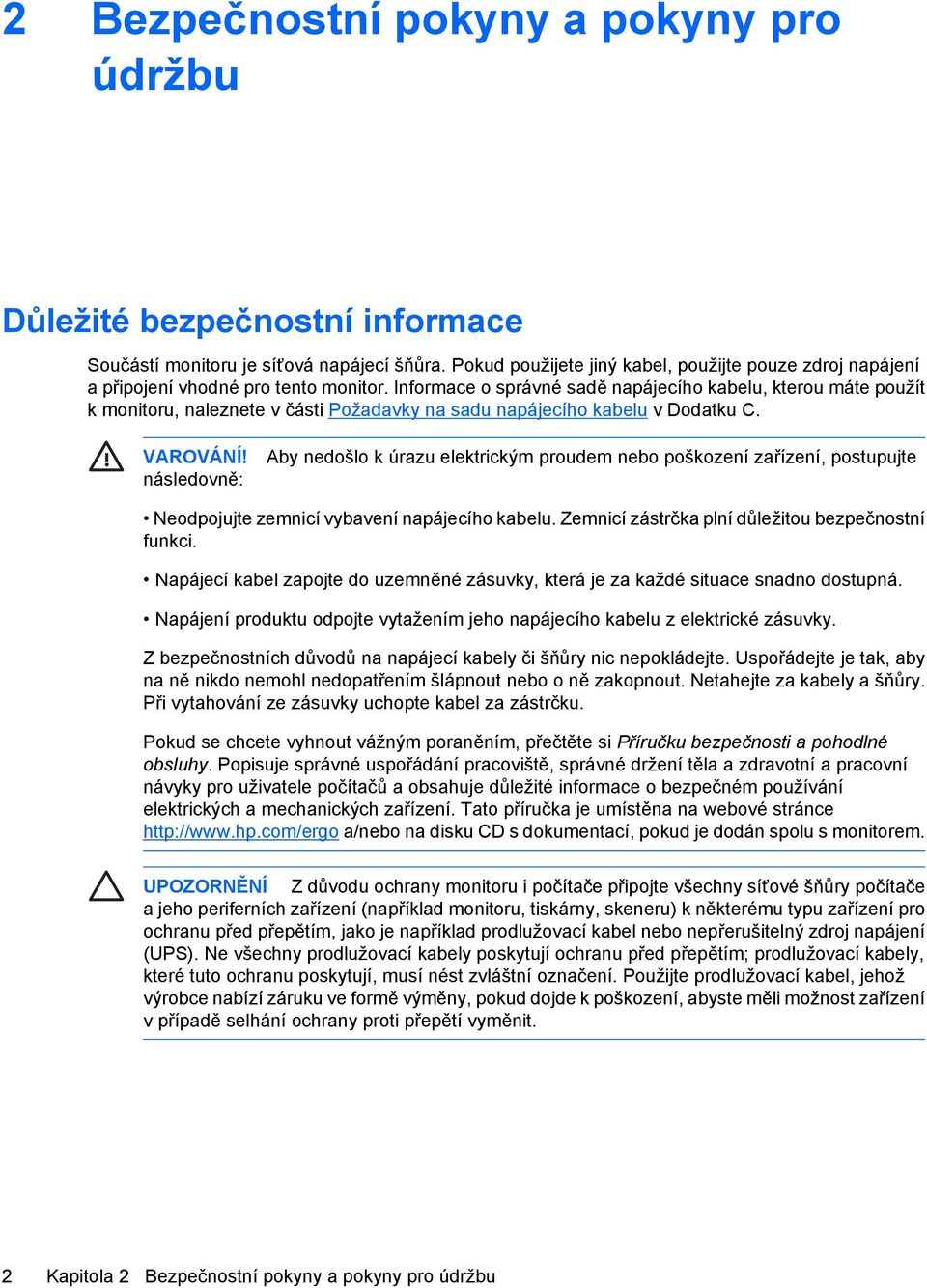

8 2 Bezpečnostní pokyny a pokyny pro údržbu Důležité bezpečnostní informace Součástí monitoru je síťová napájecí šňůra. Pokud použijete jiný kabel, použijte pouze zdroj napájení a připojení vhodné pro tento monitor. Informace o správné sadě napájecího kabelu, kterou máte použít k monitoru, naleznete v části Požadavky na sadu napájecího kabelu v Dodatku C. VAROVÁNÍ! následovně: Aby nedošlo k úrazu elektrickým proudem nebo poškození zařízení, postupujte Neodpojujte zemnicí vybavení napájecího kabelu. Zemnicí zástrčka plní důležitou bezpečnostní funkci. Napájecí kabel zapojte do uzemněné zásuvky, která je za každé situace snadno dostupná. Napájení produktu odpojte vytažením jeho napájecího kabelu z elektrické zásuvky. Z bezpečnostních důvodů na napájecí kabely či šňůry nic nepokládejte. Uspořádejte je tak, aby na ně nikdo nemohl nedopatřením šlápnout nebo o ně zakopnout. Netahejte za kabely a šňůry. Při vytahování ze zásuvky uchopte kabel za zástrčku. Pokud se chcete vyhnout vážným poraněním, přečtěte si Příručku bezpečnosti a pohodlné obsluhy. Popisuje správné uspořádání pracoviště, správné držení těla a zdravotní a pracovní návyky pro uživatele počítačů a obsahuje důležité informace o bezpečném používání elektrických a mechanických zařízení. Tato příručka je umístěna na webové stránce a/nebo na disku CD s dokumentací, pokud je dodán spolu s monitorem. UPOZORNĚNÍ Z důvodu ochrany monitoru i počítače připojte všechny síťové šňůry počítače a jeho periferních zařízení (například monitoru, tiskárny, skeneru) k některému typu zařízení pro ochranu před přepětím, jako je například prodlužovací kabel nebo nepřerušitelný zdroj napájení (UPS). Ne všechny prodlužovací kabely poskytují ochranu před přepětím; prodlužovací kabely, které tuto ochranu poskytují, musí nést zvláštní označení. Použijte prodlužovací kabel, jehož výrobce nabízí záruku ve formě výměny, pokud dojde k poškození, abyste měli možnost zařízení v případě selhání ochrany proti přepětí vyměnit. 2 Kapitola 2 Bezpečnostní pokyny a pokyny pro údržbu CSWW

9 Pokyny k údržbě Zdokonalení výkonu a prodloužení životnosti monitoru: Neotevírejte kryt monitoru ani se nepokoušejte vlastními silami produkt opravit. Používejte pouze ovládací prvky uvedené v uživatelské příručce. Pokud monitor nefunguje správně nebo pokud došlo k jeho pádu nebo poškození, obraťte se na autorizovaného prodejce nebo servisní středisko společnosti HP. Použije pouze napájecí zdroj a připojení, které je vhodné pro tento monitor, jak je uvedeno na štítku na zadní straně monitoru. Celkový proudový odběr produktů připojených k zásuvce nesmí přesáhnout proudovou kapacitu příslušné elektrické zásuvky a celkový proudový odběr produktů připojených ke kabelu nesmí přesáhnout proudovou kapacitu příslušného kabelu. Informace o proudovém odběru (AMPS nebo A) naleznete na štítku každého zařízení. Umístěte monitor blízko zásuvky, která je snadno přístupná. Při odpojování kabelu monitoru uchopte pevně zástrčku a vytáhněte ji ze zásuvky. Nikdy neodpojujte monitor táhnutím za kabel. Pokud monitor nepoužíváte, vypněte ho. Životnost monitoru lze podstatně prodloužit, pokud používáte program spořiče obrazovky a monitor, pokud ho nepoužíváte, vypínáte. Štěrbiny a otvory ve skříni monitoru jsou určeny k ventilaci. Tyto otvory nesmí být zakryty ani jinak blokovány. Nikdy nestrkejte žádné předměty do štěrbin nebo otvorů ve skříni monitoru. Chraňte monitor před pádem a neumisťujte ho na nestabilní povrch. Na napájecí kabel nic nepokládejte. Nešlapejte na kabel. Monitor by měl být na dobře větraném místě a neměl by být vystaven nadměrnému světlu, horku ani vlhku. Při odebírání patky podstavce monitoru je nutné položit monitor přední stranou dolů na měkkou podložku, aby se nepoškrábal, nepoškodil nebo nerozbil. Čištění monitoru 1. Vypněte monitor a počítač. 2. Odpojte monitor ze zásuvky. 3. Vyčistěte plastové části monitoru čistým hadříkem navlhčeným vodou. 4. Vyčistěte obrazovku monitoru antistatickým čističem obrazovek. UPOZORNĚNÍ K čištění monitoru ani obrazovky nepoužívejte benzen, ředidlo, čpavek ani žádné jiné těkavé látky. Tyto chemické látky mohou poškodit povrch krytu i obrazovku. Přeprava monitoru Původní obalovou krabici si uschovejte. Je možné, že ji budete potřebovat při přepravě monitoru. CSWW Pokyny k údržbě 3

10 3 Instalace monitoru Chcete-li instalovat monitor, zkontrolujte, zda je vypnuto napájení monitoru, počítače a dalších připojených zařízení, a poté postupujte podle následujících pokynů. Poznámka Ujistěte se, že hlavní vypínač napájení umístěný na zadním panelu monitoru je v poloze vypnuto. Hlavní vypínač napájení vypíná veškeré napájení monitoru. Instalace patky podstavce monitoru Poznámka Pokud bude monitor připevněn na zeď, otočné rameno nebo na jiné zařízení, podstavec neinstalujte; v tomto případě přejděte k části Montáž monitoru této kapitoly. 1. Oběma rukama usaďte monitor na patku podstavce. UPOZORNĚNÍ Nedotýkejte se povrchu LCD panelu. Tlak na panel může mít za důsledek nestejnoměrnost barev nebo změnu orientace tekutých krystalů. Pokud toto nastane, obrazovka se do normálního stavu sama nevrátí. 2. Silou zatlačte na monitor směrem dolů, aby patka podstavce zaskočila na svoje místo. V okamžiku, kdy je patka zajištěna, se ozve cvaknutí. Obrázek 3-1 Usazení monitoru na patku podstavce 4 Kapitola 3 Instalace monitoru CSWW

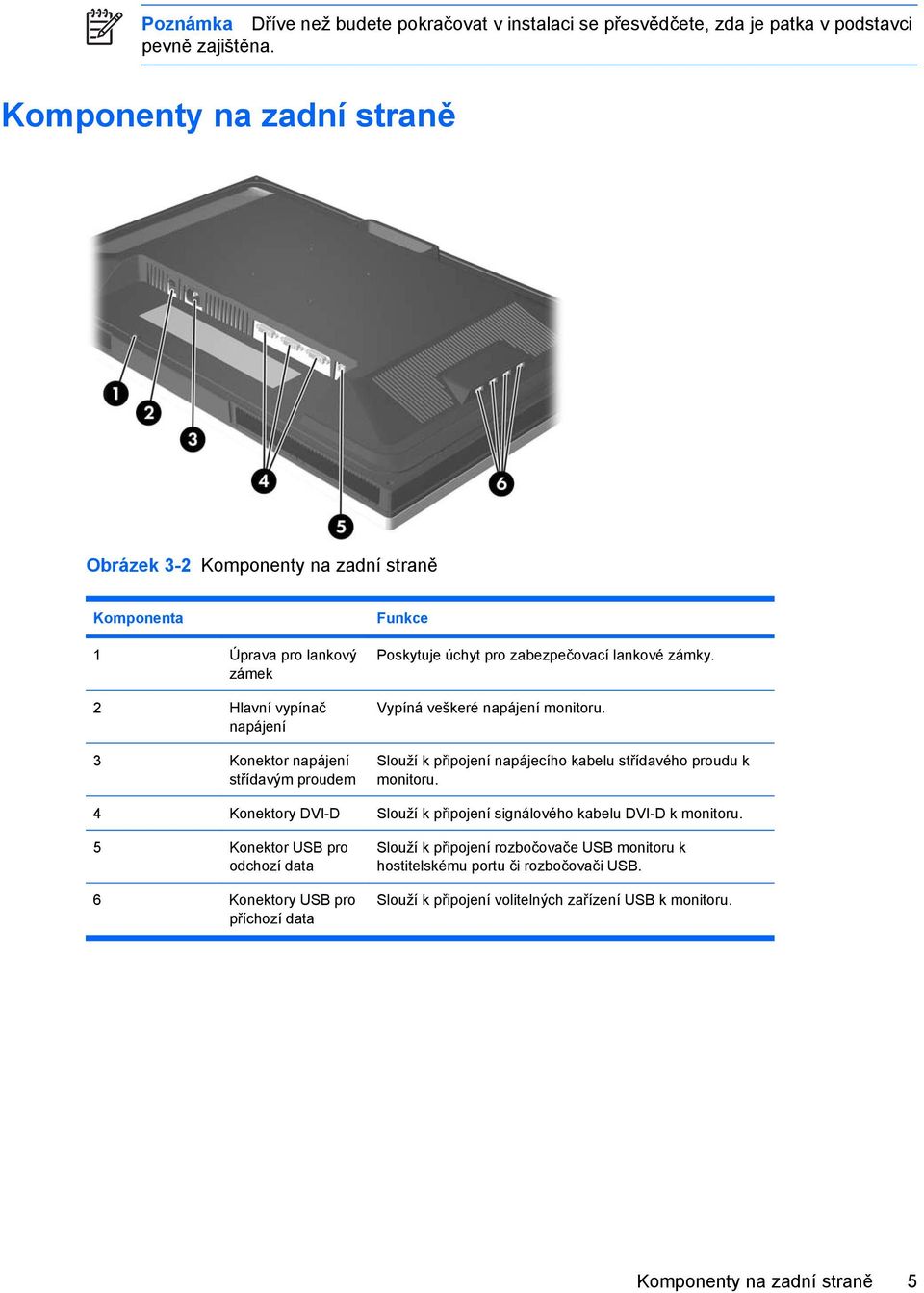

11 Poznámka Dříve než budete pokračovat v instalaci se přesvědčete, zda je patka v podstavci pevně zajištěna. Komponenty na zadní straně Obrázek 3-2 Komponenty na zadní straně Komponenta 1 Úprava pro lankový zámek 2 Hlavní vypínač napájení 3 Konektor napájení střídavým proudem Funkce Poskytuje úchyt pro zabezpečovací lankové zámky. Vypíná veškeré napájení monitoru. Slouží k připojení napájecího kabelu střídavého proudu k monitoru. 4 Konektory DVI-D Slouží k připojení signálového kabelu DVI-D k monitoru. 5 Konektor USB pro odchozí data 6 Konektory USB pro příchozí data Slouží k připojení rozbočovače USB monitoru k hostitelskému portu či rozbočovači USB. Slouží k připojení volitelných zařízení USB k monitoru. CSWW Komponenty na zadní straně 5

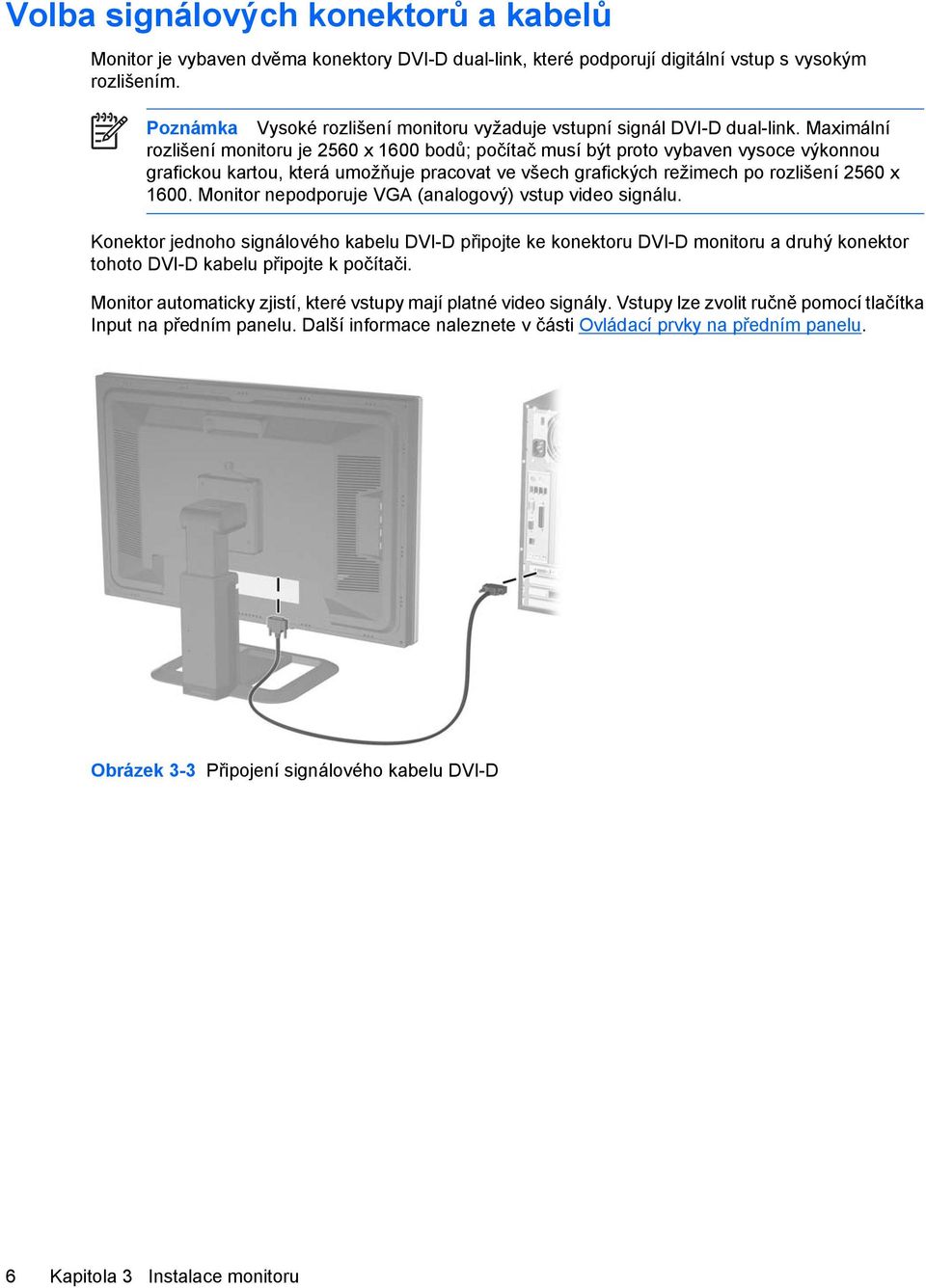

12 Volba signálových konektorů a kabelů Monitor je vybaven dvěma konektory DVI-D dual-link, které podporují digitální vstup s vysokým rozlišením. Poznámka Vysoké rozlišení monitoru vyžaduje vstupní signál DVI-D dual-link. Maximální rozlišení monitoru je 2560 x 1600 bodů; počítač musí být proto vybaven vysoce výkonnou grafickou kartou, která umožňuje pracovat ve všech grafických režimech po rozlišení 2560 x Monitor nepodporuje VGA (analogový) vstup video signálu. Konektor jednoho signálového kabelu DVI-D připojte ke konektoru DVI-D monitoru a druhý konektor tohoto DVI-D kabelu připojte k počítači. Monitor automaticky zjistí, které vstupy mají platné video signály. Vstupy lze zvolit ručně pomocí tlačítka Input na předním panelu. Další informace naleznete v části Ovládací prvky na předním panelu. Obrázek 3-3 Připojení signálového kabelu DVI-D 6 Kapitola 3 Instalace monitoru CSWW

13 Připojení monitoru 1. Umístěte monitor na vhodném dobře větraném místě v blízkosti počítače. 2. Zapojte jeden konec rozbočovacího kabelu USB do zadního panelu počítače a druhý konec k odchozímu konektoru USB na monitoru. Obrázek 3-4 Připojení kabelu USB VAROVÁNÍ! Aby nedošlo k úrazu elektrickým proudem nebo poškození zařízení, postupujte následovně: Neodpojujte zemnicí vybavení napájecího kabelu. Zemnicí zástrčka plní důležitou bezpečnostní funkci. Napájecí kabel zapojte do uzemněné zásuvky, která je za každé situace snadno dostupná. Napájení produktu odpojte vytažením jeho napájecího kabelu z elektrické zásuvky. Z bezpečnostních důvodů na napájecí kabely či šňůry nic nepokládejte. Uspořádejte je tak, aby na ně nikdo nemohl nedopatřením šlápnout nebo o ně zakopnout. Netahejte za kabely a šňůry. Při vytahování ze zásuvky uchopte kabel za zástrčku. CSWW Připojení monitoru 7

14 3. Jeden konec síťového kabelu zastrčte do napájecího konektoru v zadní části monitoru a druhý konec do elektrické zásuvky ve zdi. Obrázek 3-5 Připojení napájecího kabelu 4. Kabely vložte do kabelového žlabu umístěného na zadní straně patky podstavce. Obrázek 3-6 Použití kabelového žlabu 8 Kapitola 3 Instalace monitoru CSWW

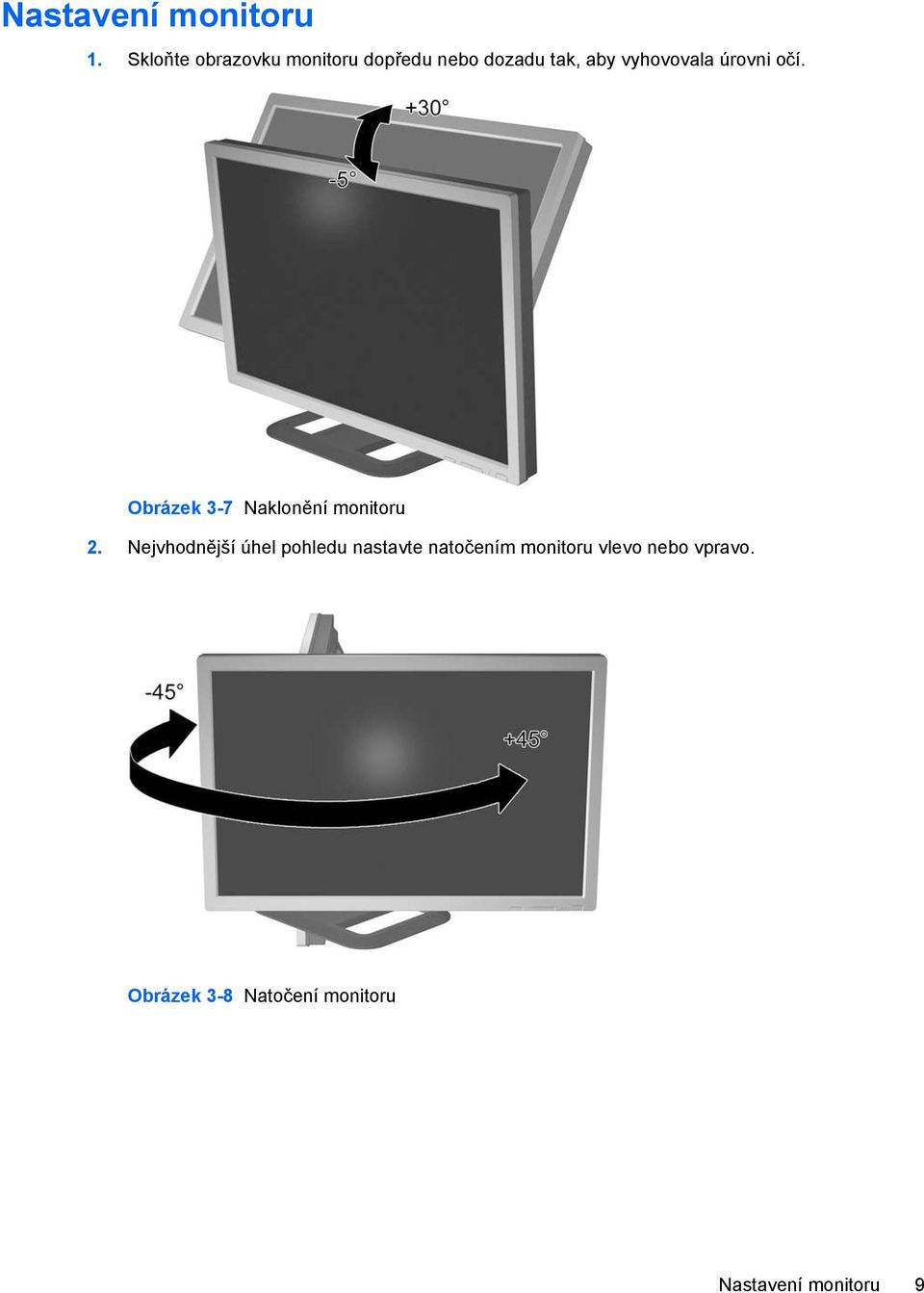

15 Nastavení monitoru 1. Skloňte obrazovku monitoru dopředu nebo dozadu tak, aby vyhovovala úrovni očí. Obrázek 3-7 Naklonění monitoru 2. Nejvhodnější úhel pohledu nastavte natočením monitoru vlevo nebo vpravo. Obrázek 3-8 Natočení monitoru CSWW Nastavení monitoru 9

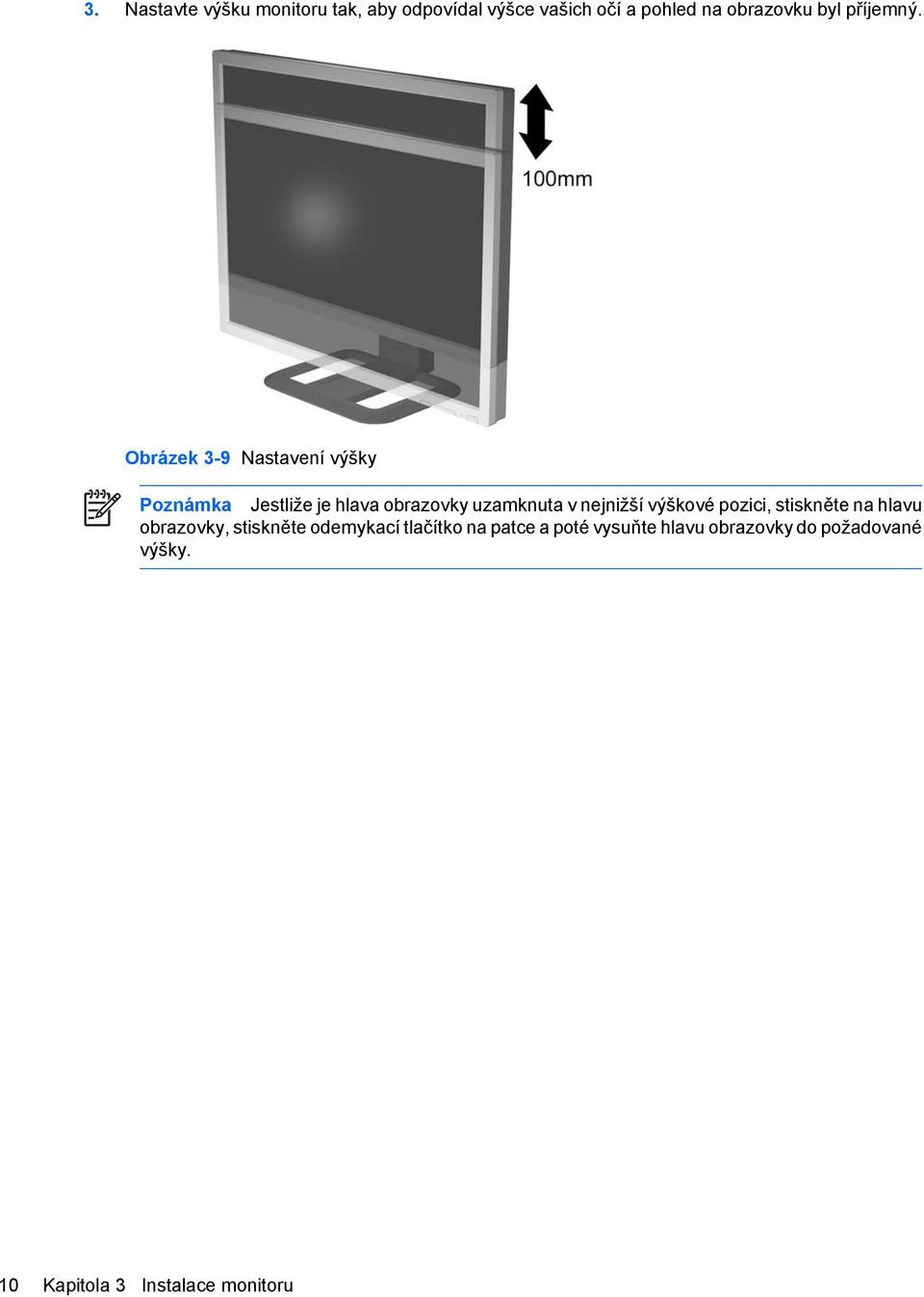

16 3. Nastavte výšku monitoru tak, aby odpovídal výšce vašich očí a pohled na obrazovku byl příjemný. Obrázek 3-9 Nastavení výšky Poznámka Jestliže je hlava obrazovky uzamknuta v nejnižší výškové pozici, stiskněte na hlavu obrazovky, stiskněte odemykací tlačítko na patce a poté vysuňte hlavu obrazovky do požadované výšky. 10 Kapitola 3 Instalace monitoru CSWW

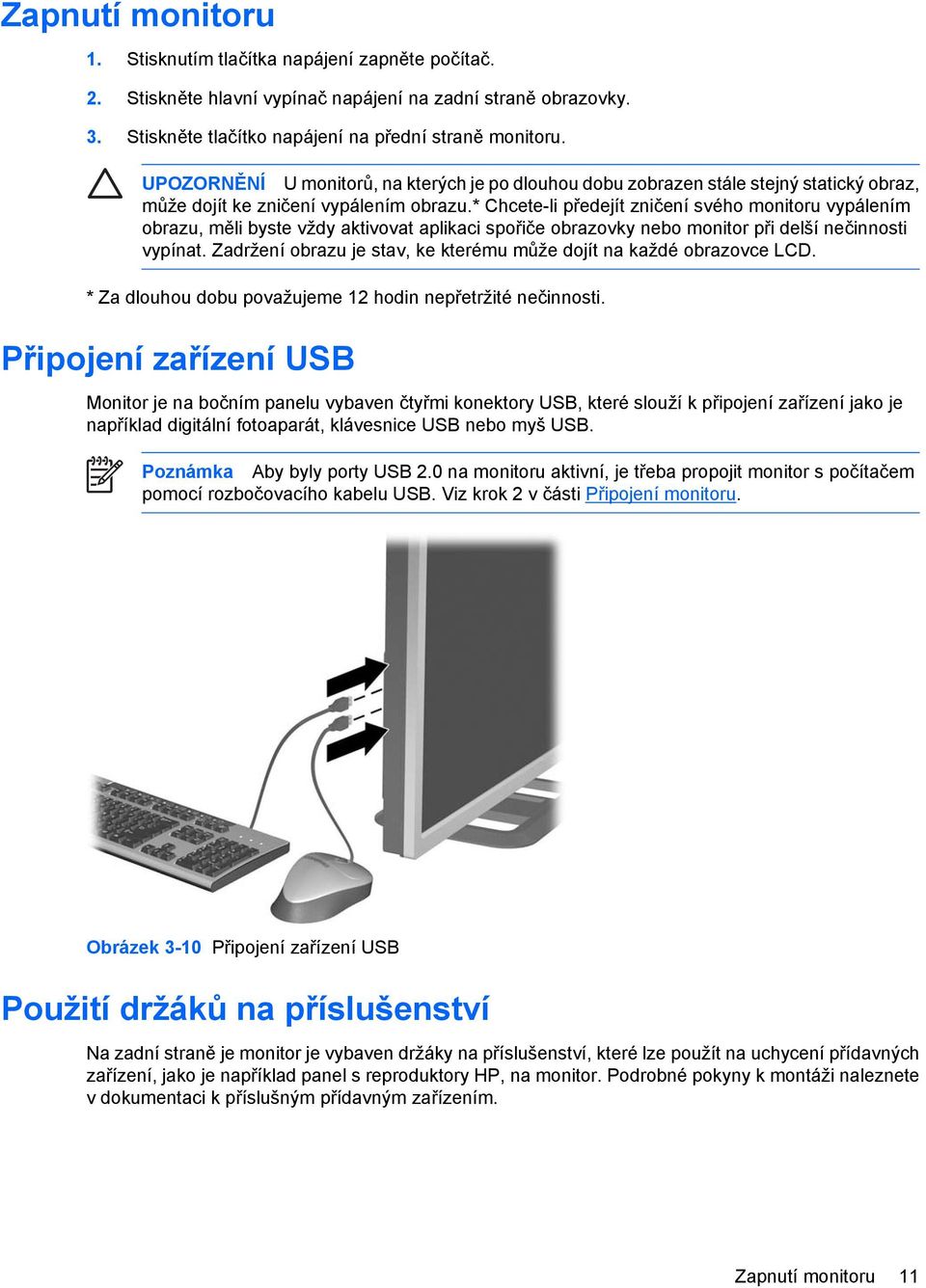

17 Zapnutí monitoru 1. Stisknutím tlačítka napájení zapněte počítač. 2. Stiskněte hlavní vypínač napájení na zadní straně obrazovky. 3. Stiskněte tlačítko napájení na přední straně monitoru. UPOZORNĚNÍ U monitorů, na kterých je po dlouhou dobu zobrazen stále stejný statický obraz, může dojít ke zničení vypálením obrazu.* Chcete-li předejít zničení svého monitoru vypálením obrazu, měli byste vždy aktivovat aplikaci spořiče obrazovky nebo monitor při delší nečinnosti vypínat. Zadržení obrazu je stav, ke kterému může dojít na každé obrazovce LCD. * Za dlouhou dobu považujeme 12 hodin nepřetržité nečinnosti. Připojení zařízení USB Monitor je na bočním panelu vybaven čtyřmi konektory USB, které slouží k připojení zařízení jako je například digitální fotoaparát, klávesnice USB nebo myš USB. Poznámka Aby byly porty USB 2.0 na monitoru aktivní, je třeba propojit monitor s počítačem pomocí rozbočovacího kabelu USB. Viz krok 2 v části Připojení monitoru. Obrázek 3-10 Připojení zařízení USB Použití držáků na příslušenství Na zadní straně je monitor je vybaven držáky na příslušenství, které lze použít na uchycení přídavných zařízení, jako je například panel s reproduktory HP, na monitor. Podrobné pokyny k montáži naleznete v dokumentaci k příslušným přídavným zařízením. CSWW Zapnutí monitoru 11

18 Obrázek 3-11 Použití držáků na příslušenství Oddělení patky podstavce od monitoru Podstavec monitoru lze oddělit, aby bylo možné monitor připevnit na zeď, otočné rameno nebo na jiné zařízení. UPOZORNĚNÍ Před oddělením monitoru od podstavce musí být monitor vypnutý a jeho síťové a signálové kabely je třeba odpojit. Pokud je k monitoru připojen zvukový kabel, odpojte jej. 1. Odpojte signálové a síťové napájecí kabely od zadní části monitoru. 2. Vysuňte západku zásuvného násadce (1) na patce podstavce na stranu (doprava nebo doleva). 3. Vytáhněte hlavu obrazovky monitoru (2) a oddělte ji tak od patky. Obrázek 3-12 Oddělení patky podstavce od monitoru 12 Kapitola 3 Instalace monitoru CSWW

19 Montáž monitoru 1. Oddělte patku podstavce monitoru. Viz odstavec Oddělení patky podstavce od monitoru v předchozí části. UPOZORNĚNÍ Tento monitor je vybaven 100mm montážními otvory standardu VESA. K uchycení instalační sestavy jiného výrobce k tomuto monitoru jsou nutné čtyři 4mm šrouby se stoupáním závitu 0,7 a délkou 10 mm (nejsou s monitorem dodávány). Delší šrouby nelze použít, mohlo by dojít k poškození monitoru. Je nutné ověřit, zda je instalační sestava daného výrobce v souladu se standardem VESA a zda je dimenzována na hmotnost obrazovky monitoru. Nejlepšího výsledku dosáhnete při použití napájecího kabelu a videokabelu, které jsou dodávány s monitorem. 2. Vyšroubováním čtyř šroubů oddělte zásuvný násadec HP Quick Release od patky podstavce. Obrázek 3-13 Oddělení zásuvného násadce HP Quick Release od patky podstavce CSWW Oddělení patky podstavce od monitoru 13

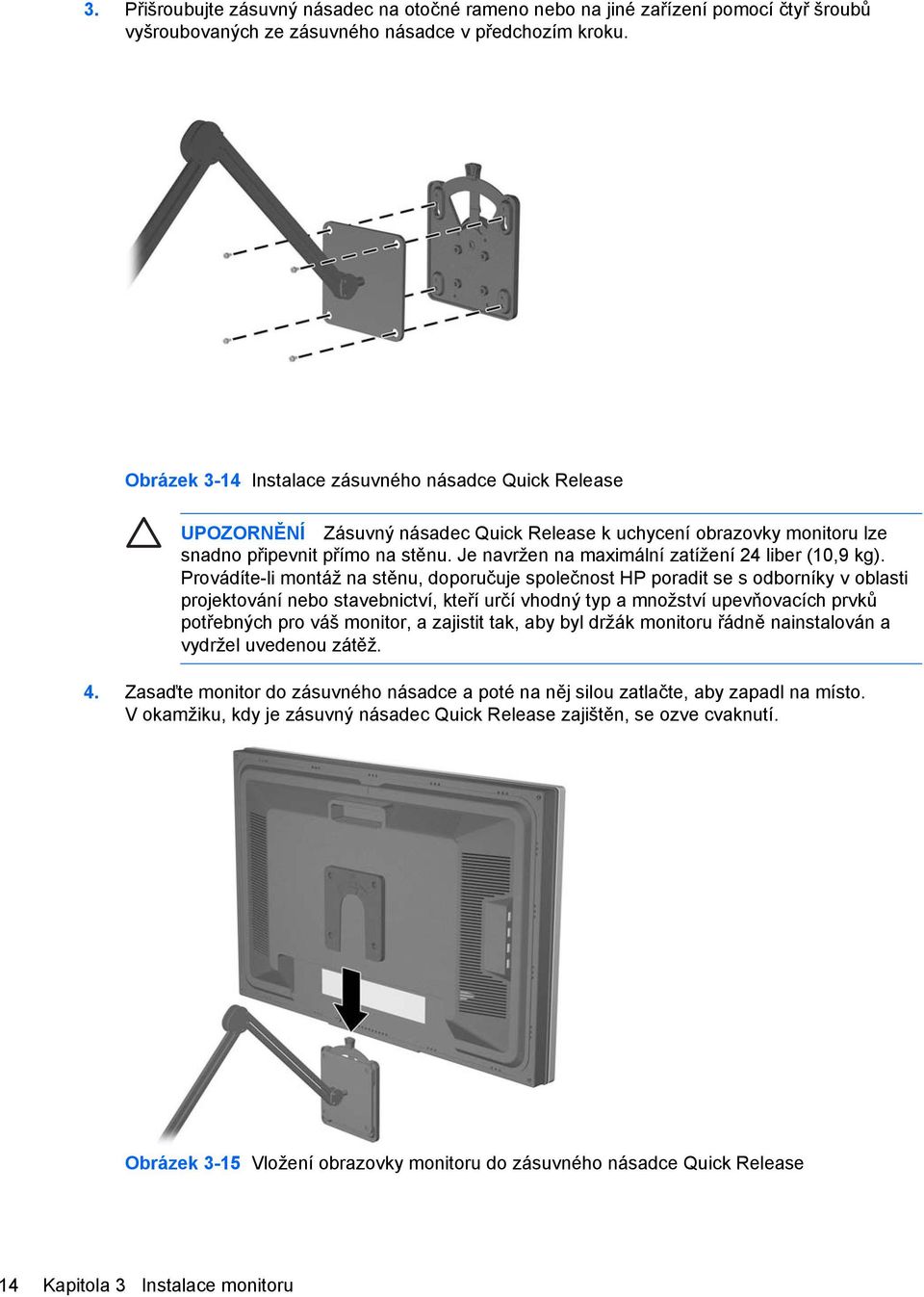

20 3. Přišroubujte zásuvný násadec na otočné rameno nebo na jiné zařízení pomocí čtyř šroubů vyšroubovaných ze zásuvného násadce v předchozím kroku. Obrázek 3-14 Instalace zásuvného násadce Quick Release UPOZORNĚNÍ Zásuvný násadec Quick Release k uchycení obrazovky monitoru lze snadno připevnit přímo na stěnu. Je navržen na maximální zatížení 24 liber (10,9 kg). Provádíte-li montáž na stěnu, doporučuje společnost HP poradit se s odborníky v oblasti projektování nebo stavebnictví, kteří určí vhodný typ a množství upevňovacích prvků potřebných pro váš monitor, a zajistit tak, aby byl držák monitoru řádně nainstalován a vydržel uvedenou zátěž. 4. Zasaďte monitor do zásuvného násadce a poté na něj silou zatlačte, aby zapadl na místo. V okamžiku, kdy je zásuvný násadec Quick Release zajištěn, se ozve cvaknutí. Obrázek 3-15 Vložení obrazovky monitoru do zásuvného násadce Quick Release 14 Kapitola 3 Instalace monitoru CSWW

21 Umístění štítků s parametry produktu Štítky s parametry produktu na monitoru obsahují číslo náhradního dílu, číslo produktu a sériové číslo. Tato číslo budete potřebovat v případě, že kontaktujete společnost HP ohledně svého modelu monitoru. Štítky s parametry produktu jsou umístěny na zadním panelu hlavy obrazovky monitoru. Obrázek 3-16 Umístění štítků s parametry produktu CSWW Umístění štítků s parametry produktu 15

22 4 Používání monitoru Software a nástroje Disk CD dodaný spolu s monitorem obsahuje soubory, které můžete nainstalovat do svého počítače: soubor INF, soubor ICM. doplňkový software k modelu monitoru Soubor INF Soubor ICM Na tomto disku CD je dodána aplikace Adobe Reader, kterou lze nainstalovat pomocí nabídky. Poznámka Pokud s monitorem není dodán disk CD, je možné soubory INF a ICM stáhnout z webové stránky podpory monitorů HP. Viz odstavec Stažení z webu v této kapitole. Soubor INF definuje prostředky monitoru používané operačními systémy Microsoft Windows k zajištění kompatibility s grafickým adaptérem počítače. Tento monitor je kompatibilní s funkcí Plug and Play systému Microsoft Windows, bude proto fungovat správně i bez instalace souboru INF. Kompatibilita monitoru s funkcí Plug and Play vyžaduje, aby byla grafická karta počítače kompatibilní se standardem VESA DDC2 a aby byl monitor připojen přímo ke grafické kartě. Metoda Plug and Play nebude funkční, pokud bude monitor připojen samostatnými konektory typu BNC nebo přes distribuční vyrovnávací paměti či krabice. Soubory ICM jsou datové soubory, které spolu s grafickými programy slouží ke konzistentnímu přenosu barev z obrazovek monitorů na tiskárny a ze skenerů na obrazovky monitorů. Soubor ICM obsahuje profil barevného systému monitoru. Tento soubor je aktivován grafickými programy, které tuto funkci podporují. Poznámka Profil barev ICM je napsán tak, aby vyhovoval specifikaci konsorcia ICC (International Color Consortium) pro formát profilu. Instalace souborů INF a ICM Zjistíte-li, že potřebujete provést aktualizaci, můžete soubory INF a ICM nainstalovat z disku CD nebo je stáhnout z webu. 16 Kapitola 4 Používání monitoru CSWW

23 Instalace z disku CD Postup instalace souborů INF a ICM do počítače z disku CD: 1. Vložte disk CD do jednotky CD-ROM počítače. Zobrazí se nabídka disku CD. 2. Prohlédněte si soubor Readme k softwaru ovladače monitoru. 3. Zvolte položku Instalovat software ovladače monitoru. 4. Postupujte podle pokynů na obrazovce. 5. Po instalaci software restartujte Windows. 6. Zkontrolujte, zda se v ovládacím panelu Zobrazení systému Windows objeví správné hodnoty rozlišení a obnovovacích frekvencí. Stažení z webu Poznámka Pokud dojde k chybě instalace, bude pravděpodobně nutné z disku CD ručně nainstalovat digitálně podepsané soubory INF a ICM monitoru. Informace naleznete v souboru Readme k softwaru ovladače monitoru na disku CD. Postup stažení nejnovějších verzí souborů INF a ICM z webové stránky pro podporu monitorů HP: 1. Přejděte na adresu a vyberte svoji zemi nebo oblast. 2. Klepnutím na příslušné odkazy na obrazovce přejděte na stránku podpory a stránku pro stahování. 3. Zkontrolujte, zda váš systém splňuje požadavky. 4. Podle pokynů stáhněte potřebný software. Ovládací prvky na předním panelu Tabulka 4-1 Ovládací prvky na předním panelu monitoru Ovládací prvek Funkce 1 Vstup (Input) Slouží k volbě obrazového vstupu (DVI-D #1, DVI-D #2 nebo DVI-D #3) 2 (Mínus) Snižuje nastavení jasu. 3 + (Plus) Zvyšuje nastavení jasu. 4 Indikátor napájení Úsporný režim oranžová Blikající zelená nepodporovaný obrazový režim, nebo indikace mezního spodního či horního limitu při nastavování jasu Svítící zelená monitor pracuje v podporovaném režimu (indikační LED automaticky po 30 sekundách zhasne) 5 Power (Napájení) Slouží k zapnutí a vypnutí monitoru. CSWW Ovládací prvky na předním panelu 17

24 Poznámka Monitor nepodporuje nabídky na obrazovce (OSD). HP Display LiteSaver HP Display LiteSaver je softwarová aplikace, která je k dispozici na disku CD. Tato aplikace prodlužuje životnost monitoru a šetří energii. Umožňuje v předem určených časech přechod monitoru do úsporného režimu s nízkou spotřebou energie tím, že dojde k vypnutí nebo omezení napájení většiny interních obvodů. Panel LCD je tak chráněn před zadržením obrazu. K zadržení obrazu může dojít v případě, že monitor je ponechán delší dobu zapnutý se stejným zobrazením a následkem toho na obrazovce vznikne stín daného obrazu. Instalace softwaru HP Display LiteSaver 1. Vložte disk CD do jednotky CD-ROM počítače. Zobrazí se nabídka disku CD. 2. Vyberte možnost Install HP Display LiteSaver Software (Instalace softwaru HP Display LiteSaver). 3. Po dokončení instalace softwaru klepněte na ikonu HP Display LiteSaver na hlavním panelu systému Windows nebo klepněte pravým tlačítkem myši na ikonu a v kontextové nabídce vyberte možnost Configure... (Konfigurovat ). 4. Výběrem následujících možností nakonfigurujte funkce softwaru HP Display LiteSaver: Tabulka 4-2 Možnosti konfigurace aplikace HP Display LiteSaver Volba této možnosti Enable Display LiteSaver (Povolit software Display LiteSaver) Display Off (Vypnutí obrazovky) Provede toto Aktivuje funkce aplikace HP Display LiteSaver; zrušením volby této možnosti se aplikace HP Display LiteSaver deaktivuje. Slouží k nastavení času, po jehož uplynutí bude monitor automaticky vypnut. Toto nastavení nemá vliv na činnost spořiče obrazovky, který má přednost před aplikací HP Display LiteSaver. 18 Kapitola 4 Používání monitoru CSWW

25 Tabulka 4-2 Možnosti konfigurace aplikace HP Display LiteSaver (pokračování) Volba této možnosti Display On (Zapnutí obrazovky) Activity Extension (Prodloužení při činnosti) Provede toto Slouží k nastavení času, po jehož uplynutí bude monitor automaticky zapnut. Toto nastavení nemá vliv na činnost spořiče obrazovky, který má přednost před aplikací HP Display LiteSaver. Slouží k nastavení doby v minutách, po jejímž uplynutí má dojít k vypnutí monitoru v případech, kdy je po dosažení času Display Off používána klávesnice nebo myš. Je-li používána klávesnice nebo myš, vypne software HP Display LiteSaver zobrazení až po uplynutí nastavené doby. Pokud tuto funkci nechcete použít, nastavte hodnotu 0. Při nepoužití této funkce dojde k vypnutí monitoru ihned po dosažení času Display Off bez ohledu na to, zda je právě používána klávesnice nebo myš. Show 1 minute Display Off Notice (Zobrazit upozornění 1 minutu před vypnutím obrazovky) Slouží k zobrazení zprávy na hlavním panelu systému 1 minutu předtím, než software HP Display LiteSaver provede vypnutí monitoru. Stav OK Zrušit Nápověda Exit (Konec) Slouží k zobrazení času, kdy má dojít k dalšímu vypnutí monitoru softwarem HP Display LiteSaver. Uloží aktuální nastavení a minimalizuje okno software HP Display LiteSaver na hlavní panel systému. Obnoví předchozí nastavení a minimalizuje okno aplikace HP Display LiteSaver na hlavní panel systému. Software HP Display LiteSaver zůstane nadále spuštěn. Otevře soubor nápovědy online. Slouží k ukončení aplikace HP Display LiteSaver. Napájení monitoru nebude tímto softwarem řízeno, dokud aplikace nebude znovu spuštěna. Další informace o konfiguraci aplikace HP Display LiteSaver naleznete v souboru HP Display LiteSaver Readme na disku CD. CSWW HP Display LiteSaver 19

26 A Řešení problémů Řešení běžných problémů V následující tabulce je uveden seznam možných problémů, možné příčiny jednotlivých problémů a doporučená řešení. Problém Možná příčina Řešení Obrazovka je prázdná a indikátor LED nesvítí. Není napájení. Připojte napájecí kabel a zkontrolujte, je-li hlavní vypínač zapnutý (v poloze ON). Software HP Display LiteSaver nevypne obrazovku monitoru. Na obrazovce není žádný obraz a indikátor LED bliká zeleně. Doba Activity Extension (Prodloužení při činnosti) ještě neuplynula. Grafická karta musí podporovat dual-link DVI a vstupní signál musí být nastaven správně. Výchozí hodnota doby Activity Extension je 10 minut. Software HP Display LiteSaver po uplynutí času Display Off počká 10 minut a pokud v této době nebude zjištěn žádný vstup nebo pohyb pomocí klávesnice nebo myši, přejde monitor do režimu nízké spotřeby. Jestliže je například čas Display Off nastaven na dobu 5 minut od aktuálního okamžiku a doba Activity Extension je nastavena na 10 minut, vypne software HP Display LiteSaver obrazovku až po uplynutí 10 minut nečinnosti, i když čas Display Off nastane již za 5 minut. Nastavte vstupní signál na 2560 x 1600 při 60 Hz. Ověřte, zda grafická karta a propojovací kabel podporují normu Dual-Link DVI-D. Používejte pouze videokabel DVI-D dodaný spolu s monitorem. Úroveň jasu je příliš vysoká nebo nízká. Jas není nastaven správně. Upravte nastavení jasu pomocí tlačítek (Mínus) a Dodatek A Řešení problémů CSWW

27 Použití webu Chcete-li získat přístup online k informacím technické podpory, nástrojům pro automatické řešení, pomoci online, fórům komunit odborníků z oboru IT, široké znalostní bázi mnoha dodavatelů a monitorovacím a diagnostickým nástrojům, navštivte Příprava na volání technické podpory Jestliže nemůžete vyřešit problém pomocí tipů pro řešení problémů v tomto oddíle, bude pravděpodobně nutné obrátit se na technickou podporu. Před voláním si připravte následující informace: Monitor Číslo modelu monitoru Sériové číslo monitoru Datum zakoupení na faktuře Podmínky, za jakých došlo k problému Zobrazená chybová zpráva Konfigurace hardwaru Hardware a software, který používáte CSWW Použití webu 21

28 B Technické specifikace Poznámka Všechny specifikace týkající se výkonu jsou poskytovány výrobci součástí. Specifikace výkonu vycházejí z nejvyšších specifikací z obvyklých úrovní výkonových specifikací uváděných výrobci všech součástí pro zařízení HP. Skutečný výkon může být mírně vyšší i nižší. Model LP3065 Tabulka B-1 Technická specifikace LP3065 Obrazovka Typ 30 palců TFT LCD 76,2 cm Velikost viditelného obrazu Úhlopříčka 30" 76,2 cm Náklon -5 až 30 Otočení -45 až 45 Maximální váha (po vybalení) 30,64 liber 13,9 kg Rozměry (s výškou podstavy nastavenou na minimum) Výška Hloubka Šířka Podporované grafické rozlišení 19,29 palců 9,45 palců 27,24 palců 2560 x 1600 (60Hz) digitální vstup 490 mm 240 mm 692 mm Vzdálenost bodů 0,258 (výška) x 0,258 (šířka) mm Horizontální frekvence Vertikální obnovovací frekvence 100 khz 60 Hz Požadavky na prostředí Teplota Provozní teplota Teplota skladování 41 až 86 F -4 až 140 F 5 až 60 C -20 až +60 C Relativní vlhkost 20 až 80% Zdroj napájení V stř., 50/60 Hz 22 Dodatek B Technické specifikace CSWW

29 Tabulka B-1 Technická specifikace LP3065 (pokračování) Nadmořská výška: Při provozu Skladování 0 až stop 0 až stop 0 až 3 657,6 m 0 až m Spotřeba energie (maximum) <176 W Vstupy Tři konektory DVI-D včetně dvou kabelů DVI-D. Funkce pro úsporu energie Pokud je monitor v běžném provozním režimu, má spotřebu < 176 W a kontrolka napájení svítí zeleně. Monitor také podporuje sníženou spotřebu energie. Do stavu snížené spotřeby energie je monitor uveden poté, co je detekována absence signálu. Po zjištění, že chybí signál, zmizí obraz na obrazovce, zhasne podsvícení a barva kontrolky napájení se změní na oranžovou. Když je monitor ve stavu snížené spotřeby energie, bude mít spotřebu nižší než 2 W. Před tím, než se monitor vrátí zpět do normálního provozního režimu, bude potřebovat kratší dobu na zahřátí. Pokyny týkající se funkcí úspory energie naleznete v příručce k počítači (například pod heslem řízení spotřeby"). Poznámka Výše popsaná funkce úspory energie funguje pouze v případě, že připojené počítače také disponují funkcemi úspory energie. Vyberete-li příslušná nastavení v nástroji pro úsporu energie, můžete monitor také naprogramovat tak, aby přešel do stavu snížené spotřeby energie v předem zadanou dobu. Když nástroj pro úsporu energie přepojí monitor do stavu snížené spotřeby energie, bude kontrolka napájení blikat oranžově. CSWW Funkce pro úsporu energie 23
