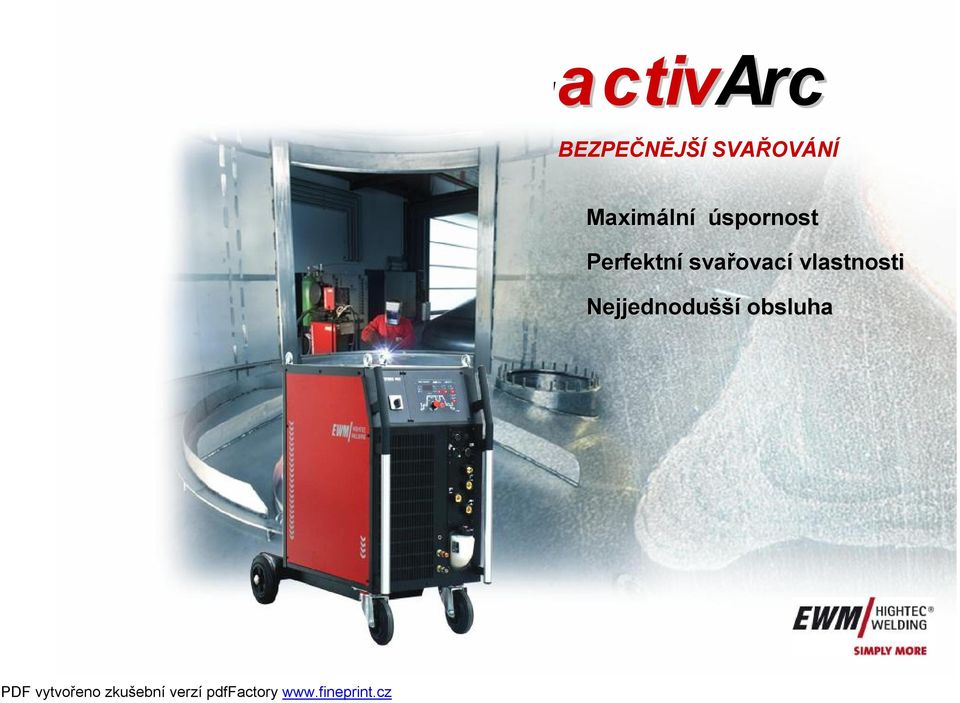

1 -activarc BEZPEČNĚJŠÍ SVAŘOVÁNÍ Maximáln lní úspornost Perfektní svařovac ovací vlastnosti Nejjednodušší obsluha 2007 EWM HIGHTEC WELDING GmbH H.Lakhnati, B.Ivanov Schulung 1/16

2 Změna obloukového napětí při změně délky oblouku při WIG-svařování Příklad u 120 A: 2 mm vzdálenost ca. 10,5 V 4 mm vzdálenost ca. 13 V 2007 EWM HIGHTEC WELDING GmbH H.Lakhnati, B.Ivanov Schulung 2/16

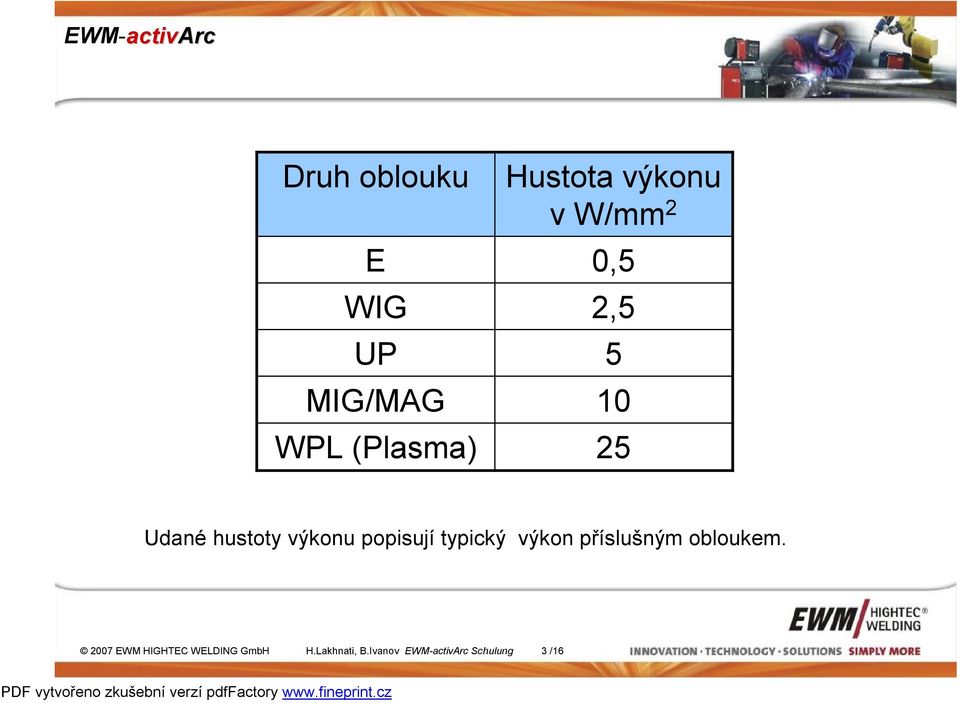

3 Druh oblouku E WIG UP MIG/MAG WPL (Plasma) Hustota výkonu vw/mm 2 0,5 2, Udané hustoty výkonu popisují typický výkon příslušným obloukem EWM HIGHTEC WELDING GmbH H.Lakhnati, B.Ivanov Schulung 3/16

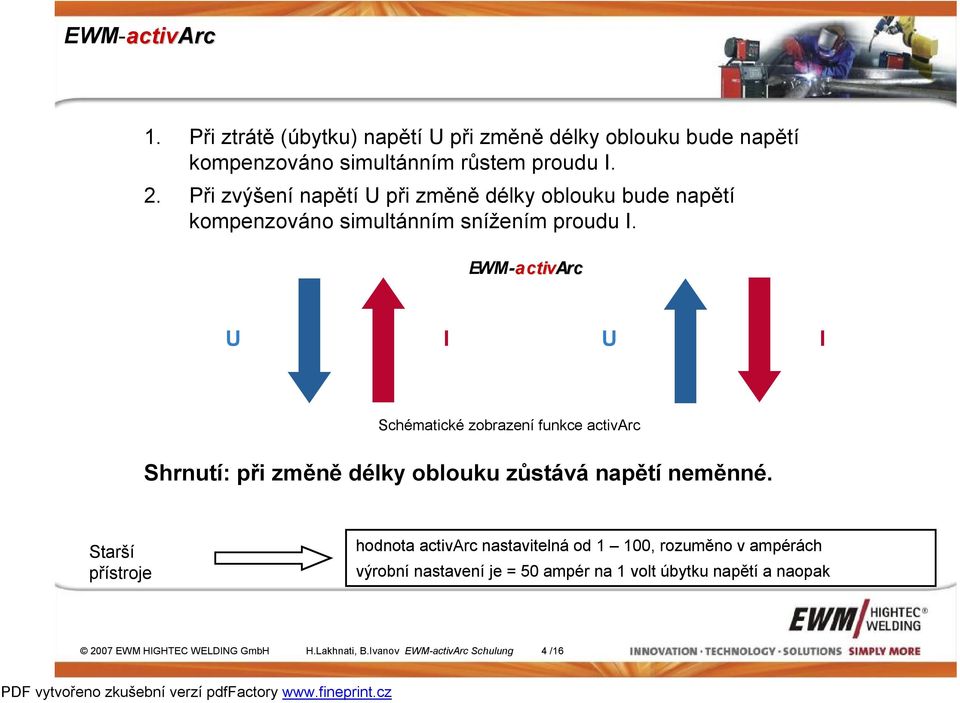

4 1. Při ztrátě (úbytku) napětí U při změně délky oblouku bude napětí kompenzováno simultánním růstem proudu I. 2. Při zvýšení napětí U při změně délky oblouku bude napětí kompenzováno simultánním snížením proudu I. U I U I Schématické zobrazení funkce activarc Shrnutí: při změně délky oblouku zůstává napětí neměnné. Starší přístroje hodnota activarc nastavitelná od 1 100, rozuměno v ampérách výrobní nastavení je = 50 ampér na 1 volt úbytku napětí a naopak 2007 EWM HIGHTEC WELDING GmbH H.Lakhnati, B.Ivanov Schulung 4/16

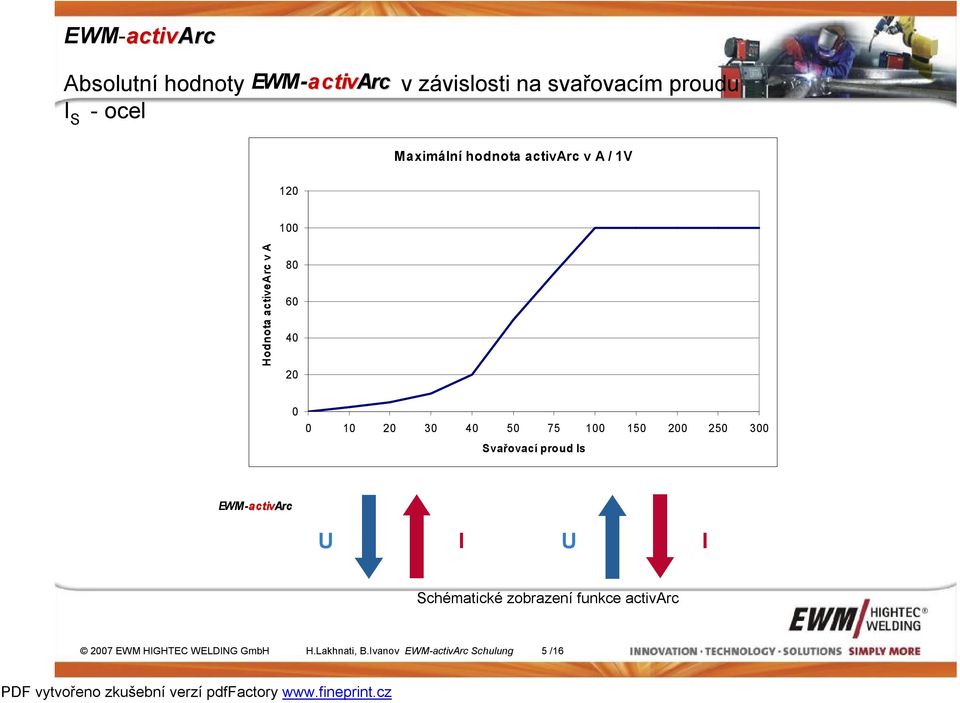

5 Absolutní hodnoty I S -ocel v závislosti na svařovacím proudu Maximální hodnota activarc v A / 1V Hodnota activearc v A Svařovací proud Is U I U I Schématické zobrazení funkce activarc 2007 EWM HIGHTEC WELDING GmbH H.Lakhnati, B.Ivanov Schulung 5/16

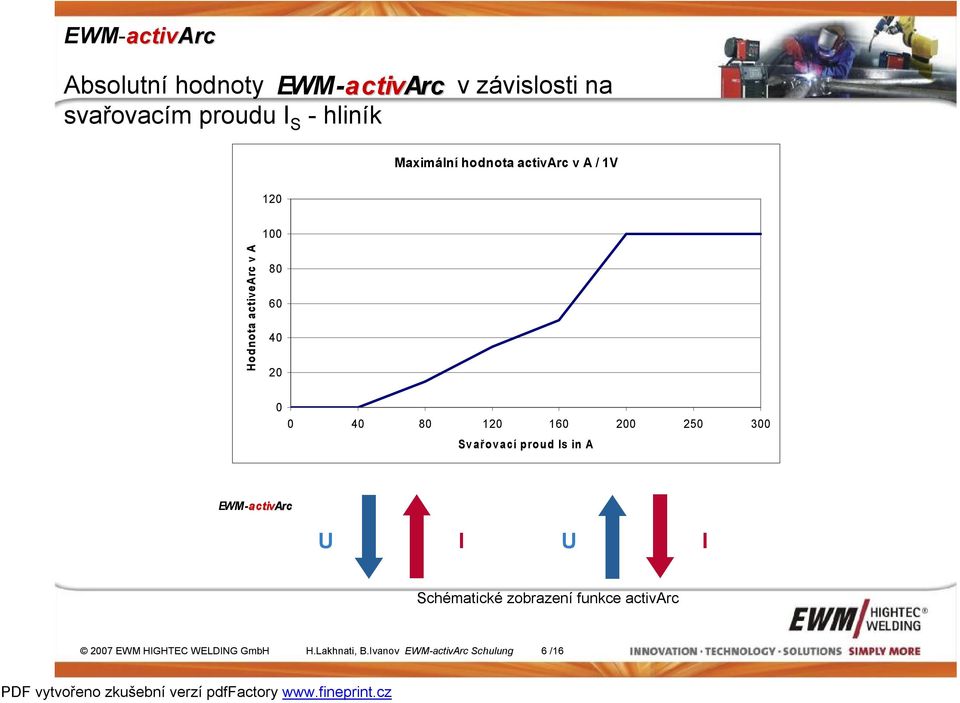

6 Absolutní hodnoty svařovacím proudu I S -hliník v závislosti na Maximální hodnota activarc v A / 1V Hodnota activearc v A Svařovací proud Is in A U I U I Schématické zobrazení funkce activarc 2007 EWM HIGHTEC WELDING GmbH H.Lakhnati, B.Ivanov Schulung 6/16

7 EWM - activarc vyšší tlak oblouku konstantí výkon při změně vzdálenosti mezi svařovacím hořákem a tavnou lázní použitelný pro celkový proudový rozsah kombinace EWM activarc + WIG-Puls (v khz) EWM activarc + automatický puls WIG-svařování metalurgické pulsy (v khz) 2007 EWM HIGHTEC WELDING GmbH H.Lakhnati, B.Ivanov Schulung 7/16

8 Přednosti/ prospěch zákazníků Vysoká úspora nákladů rychlejší svařování koncentrovaným obloukem méně dokončovacích prací díky nižšímu výskytu náběhových barev na obrobku lepší průvar kořene hlubší závar koncentrovaný přívod tepla WIG-svařování Metalurgické pulsy (v khz) 2007 EWM HIGHTEC WELDING GmbH H.Lakhnati, B.Ivanov Schulung 8/16

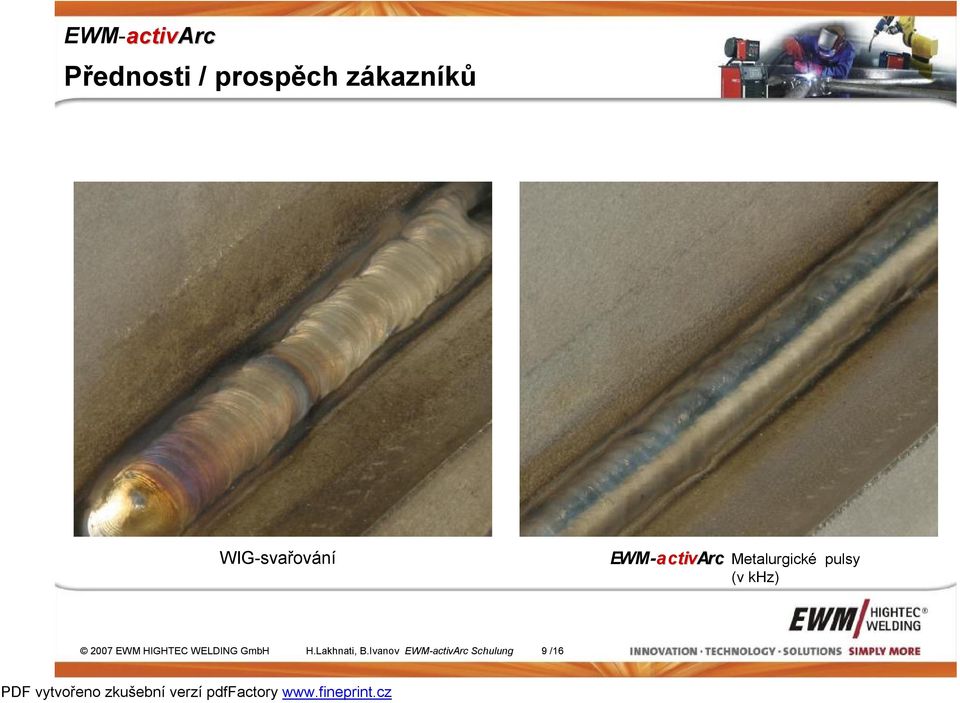

9 Přednosti / prospěch zákazníků WIG-svařování Metalurgické pulsy (v khz) 2007 EWM HIGHTEC WELDING GmbH H.Lakhnati, B.Ivanov Schulung 9/16

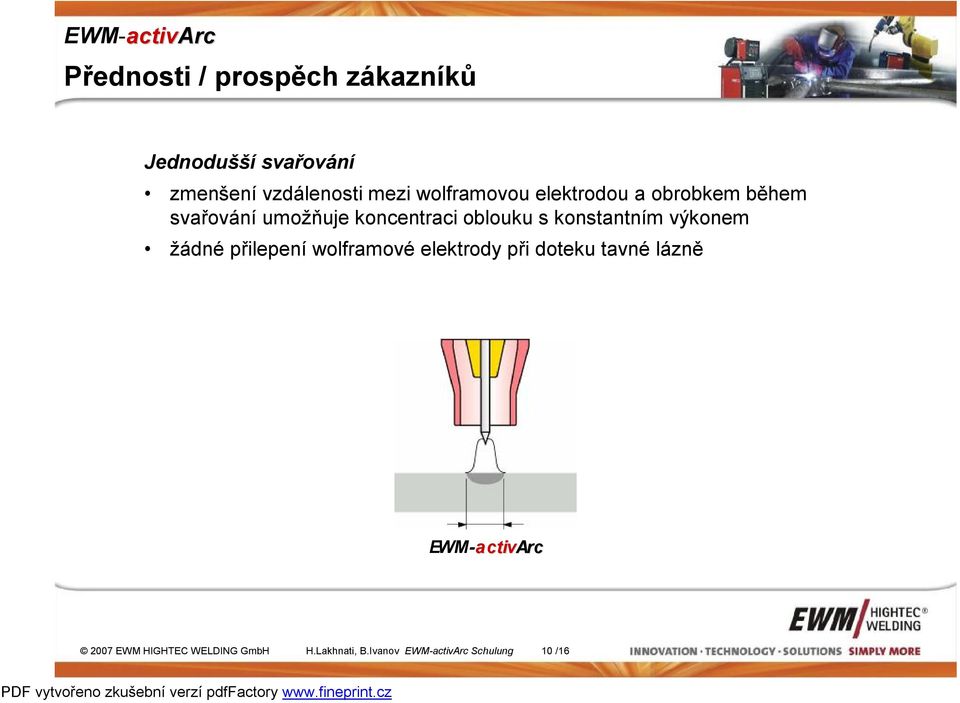

10 Přednosti / prospěch zákazníků Jednodušší svařování zmenšení vzdálenosti mezi wolframovou elektrodou a obrobkem během svařování umožňuje koncentraci oblouku s konstantním výkonem žádné přilepení wolframové elektrody při doteku tavné lázně 2007 EWM HIGHTEC WELDING GmbH H.Lakhnati, B.Ivanov Schulung 10 /16

11 Přednosti / prospěch zákazníků Vysoce kvalitní svařovací výsledek minimalizace chyb při stehování minimalizace wolframových vměstků snížené tepelné deformace materiálu vylepšená stabilita WIG-oblouku zvláště při nízkém proudu nastavitelné vlastnosti pro každou sílu materiálu -activarc svařování na expanzní nádrži -activarc 2007 EWM HIGHTEC WELDING GmbH H.Lakhnati, B.Ivanov Schulung 11 /16

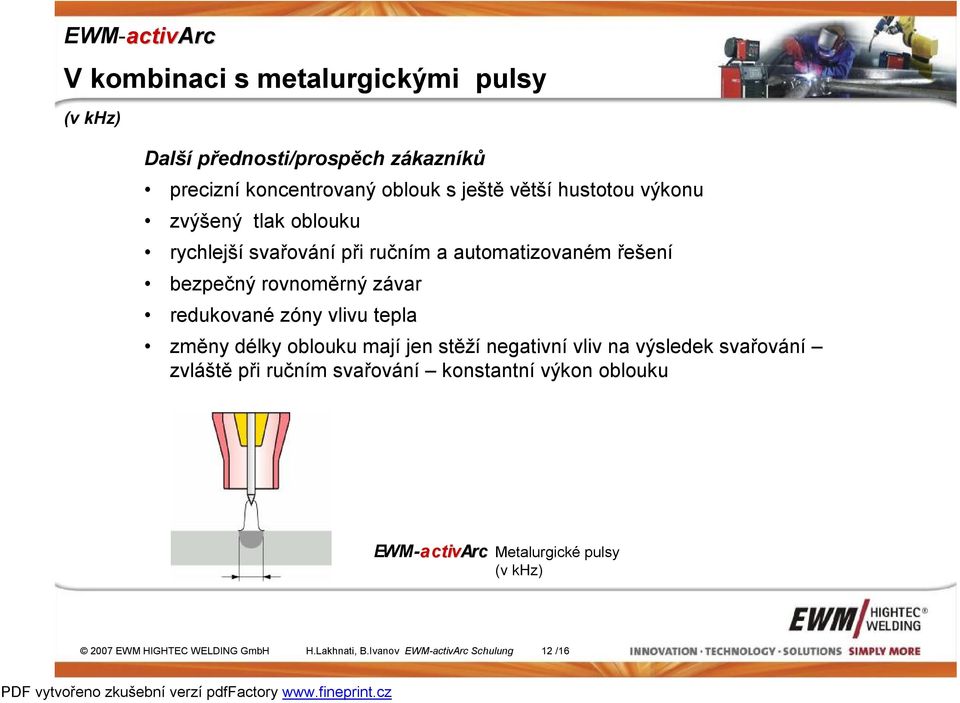

12 V kombinaci s metalurgickými pulsy (v khz) Další přednosti/prospěch zákazníků precizní koncentrovaný oblouk s ještě větší hustotou výkonu zvýšený tlak oblouku rychlejší svařování při ručním a automatizovaném řešení bezpečný rovnoměrný závar redukované zóny vlivu tepla změny délky oblouku mají jen stěží negativní vliv na výsledek svařování zvláště při ručním svařování konstantní výkon oblouku Metalurgické pulsy (v khz) 2007 EWM HIGHTEC WELDING GmbH H.Lakhnati, B.Ivanov Schulung 12 /16

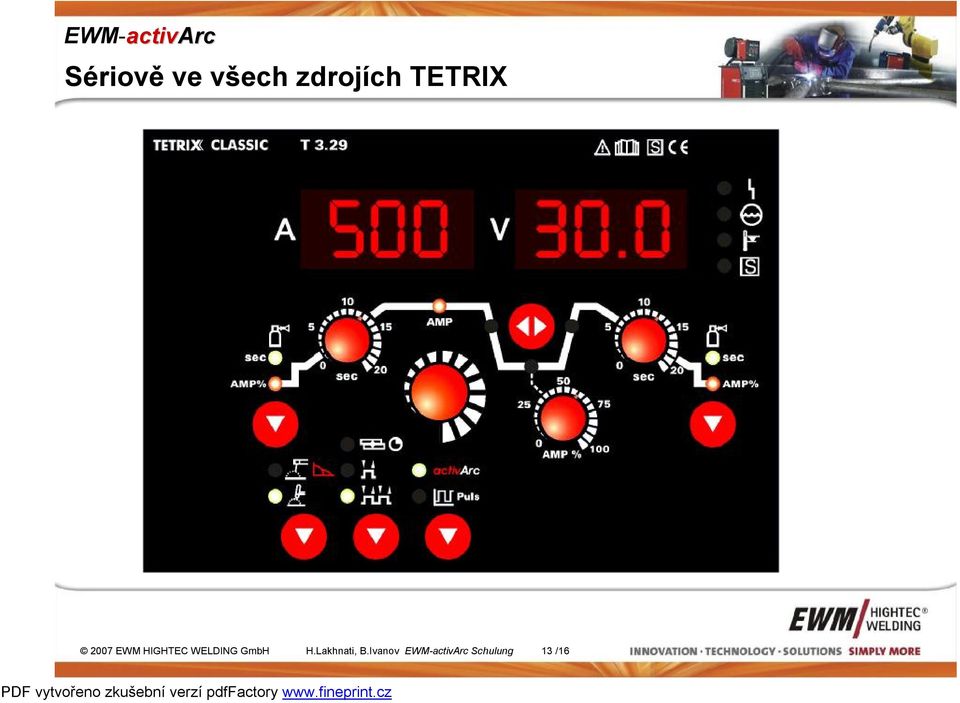

13 Sériově ve všech zdrojích TETRIX 2007 EWM HIGHTEC WELDING GmbH H.Lakhnati, B.Ivanov Schulung 13 /16

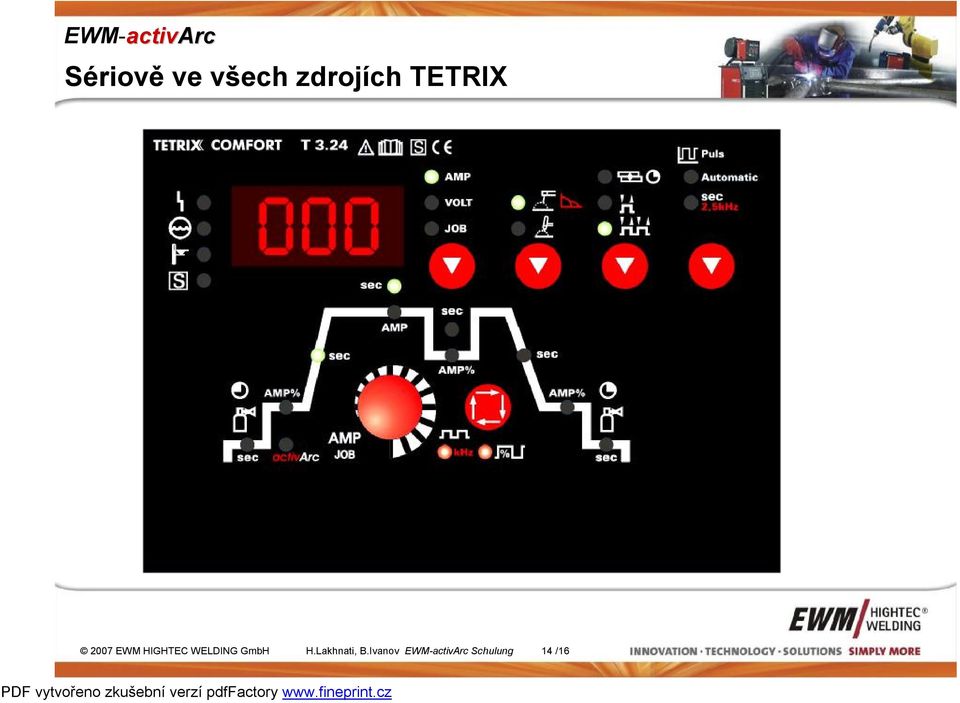

14 Sériově ve všech zdrojích TETRIX 2007 EWM HIGHTEC WELDING GmbH H.Lakhnati, B.Ivanov Schulung 14 /16

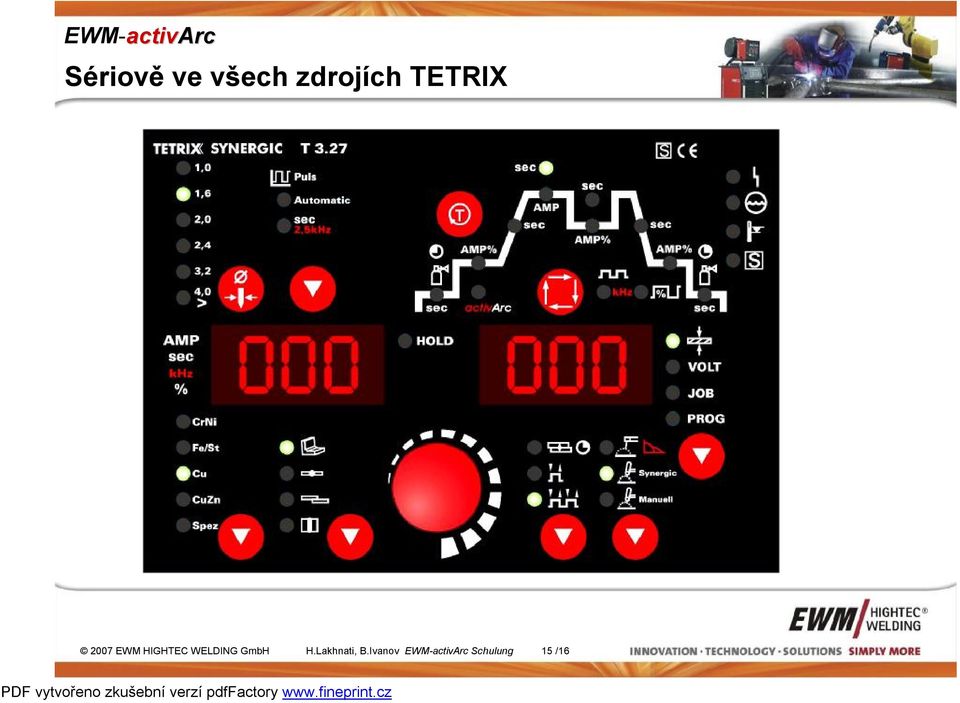

15 Sériově ve všech zdrojích TETRIX 2007 EWM HIGHTEC WELDING GmbH H.Lakhnati, B.Ivanov Schulung 15 /16
