1 VANDE MOORTEL LÍCOVÉ CIHLY DLAŽBY KLINKER POKLÁDKA CIHELNÉ DLAŽBY ZALOŽENÍ Základem pokládky je pevné podloží, které zabraňuje možným prohlubním. Pokud se horní vrstva skládá z měkkého povrchu, ten musí být vykopán a odstraněn, dokud se nedostaneme ke stabilnímu podloží. Vyhloubený terén může být naplněn jemným drceným kamenivem a poté dostatečně zhutněn. V případě terénu s větším zatížení jako jsou např. příjezdové cesty, by se tato vrstva měla skládat z cca 15 cm směsi písku s cementem (zavlhlá směs). Tato směs by měla obsahovat 150 až 200 kg cementu na 1 m3. Základová vrstva směsi písku a cementu musí být zhutněna. DLÁŽDĚNÍ Klinkerové dlaždice pak mohou být pokládány přímo na vrstvu písečné podestýlky. Nebo přímo na čerstvou vrstvu směsi písku a cementu. Nebo tvrzené písečno-cementové podloží s další horní vrstvou několika cm (po zhutnění max. 30 mm) čistého písku (nejlépe z tvrdého nebo ostrého materiálu). Během dláždění by měla být vytyčena vodicí linie, v takových pravidelných odstupech, abychom mohli dodržovat linie spár a požadovaný vzor pokládky. Je-li to nutné, vzor může být dodatečně upraven s použitím tyčky nebo laťky. VYPLNĚNÍ SPÁR Před zhutňováním vibrační deskou, vyplňte spáry mezi dlaždicemi pískem a poté písek do spár dostatečně vmeťte. K tomuto účelu použijte bílý říční písek. Je vhodné použití i zrnitější frakce kameniva. Kombinace obou, zrnité frakce s jemnějším pískem zaručuje nejlepší vyspárování. Drcený písek je možné vybírat z barev, které se odstíny velmi přibližují barvám dlaždic klinker.

2 Chodníky klinker spárované Malta je složena z písku, cementu (25 %) a vody Přednostně použijte cement P-32,5, který k dlaždicím přilne méně než cement P-42,5 Malta by měla mít pastovitou konzistenci Maltou polijte povrch chodníku Všechny spoje důkladně vyplňte maltou pomocí smetáku Dlaždice jsou zadusány do písečno-cementového podloží U klinker dlaždic Ancienne Belgique je zapotřebí až 15 mm širokou spáru k dosažení rovného vzoru Nezapomeňte na vodicí provázek! Jemným proudem vody může být malta téměř všechna vehnána do spár Maltu ponechejte ve spárách vysušit Abyste se vyhnuli přilnutým skvrnám malty, které na dlaždicích zůstávají, jemně kropíme chodník přibližně každých 15 minut, tak dlouho, dokud se zbytky neodplaví do spár Po přibližně 30 minutách (za suchých a horkých klimatických podmínek o něco dříve za vlhkých a studených klimatických podmínek o něco později), musí být spárovací malta dostatečně odolná, aby mohla být zcela opláchnuta mírným proudem vody z chodníku bez vyplavení písku ze spár Nezapomeňte opláchnout pracovní obuv vodou, abyste nerozšiřovali cementové skvrny na dlaždice

3 Chodníky klinker nespárované Důkladně navlhčete chodník Malta je složena z 15 lopat říčního písku a 25 kg cementu, ředěno cca 40 l vody Vylijte maltu na dlažbu a poté okamžitě postříkejte vodou ze zahradní hadice K vyčištění a vyplnění malých mezer, posypte dlažbu bílým pískem a zameťte

4 K vyrovnání povrchu musí být klinker chodníky hutněny do pískového lože pomocí vibrační desky. Vibrační deska musí být vybavena ochrannou gumovou podložkou zabraňující poškození dlažby. ODVODNĚNÍ K zajištění správného odvodnění, musí být chodník na obou stranách spádovaný pod úhlem 2 %. ZÁDRŽNÉ SYSTÉMY V první řadě si vymezte okraje dlažby. K tomuto účelu mohou být využity svisle položené dlaždice. K zajištění správného odvodnění by lemující dlaždice kolem obvodu dlažby měly být vždy umístěny níže než samotný chodník. Okrajové dlaždice mohou být rovněž zpevněny mírným betonovým okrajem nebo ohraničeny jiným materiálem. suché řezání mokré řezání Diamantová pila typu EBL řada: Secur Extra diam. 230 Diamantová pila typu SB řada: Secur diam. 230 Diamantová pila typu TSS20 diam. 350 Diamantová pila typu EB-T: diam. 350

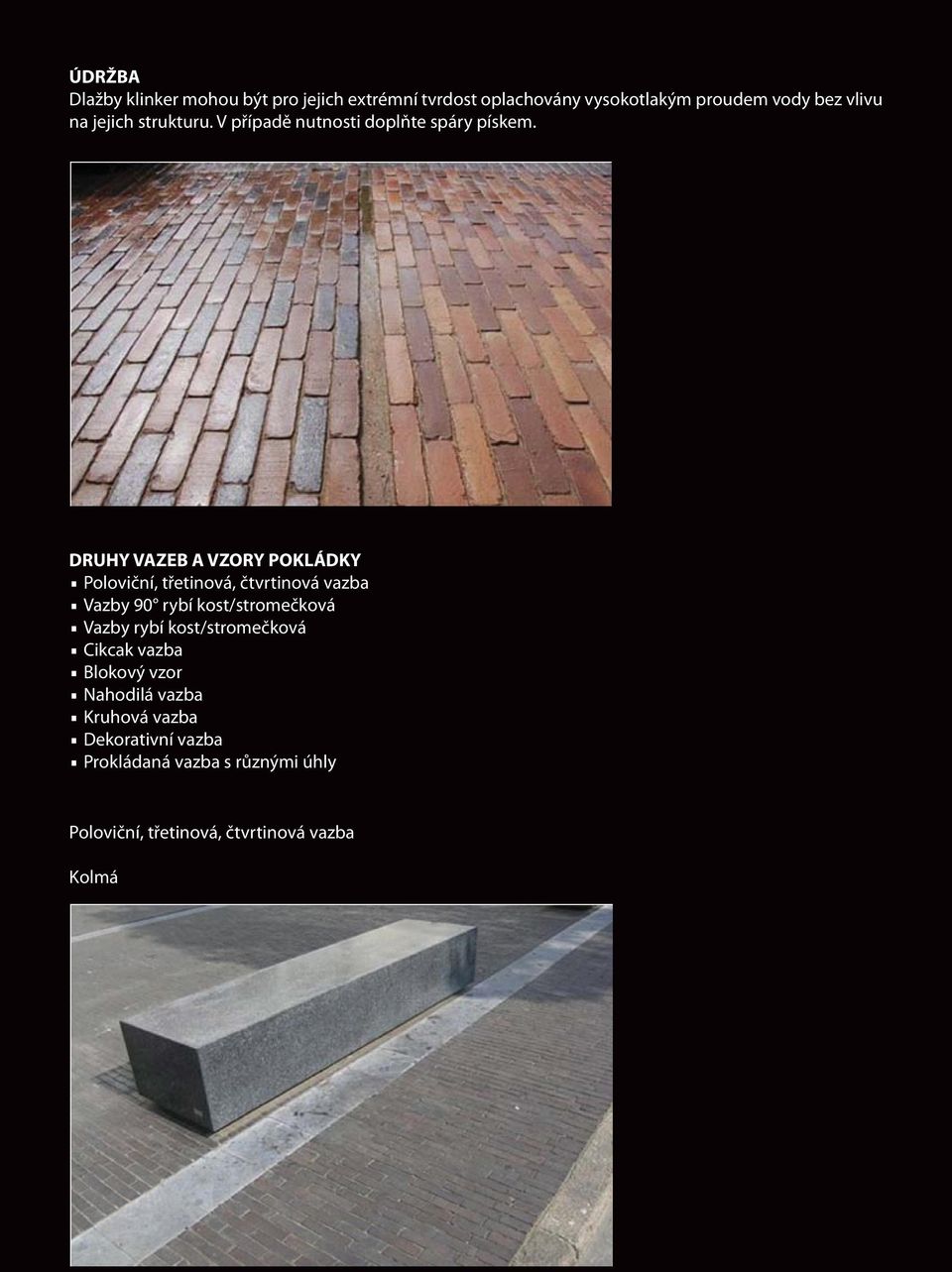

5 ÚDRŽBA Dlažby klinker mohou být pro jejich extrémní tvrdost oplachovány vysokotlakým proudem vody bez vlivu na jejich strukturu. V případě nutnosti doplňte spáry pískem. DRUHY VAZEB A VZORY POKLÁDKY Poloviční, třetinová, čtvrtinová vazba Vazby 90 rybí kost/stromečková Vazby rybí kost/stromečková Cikcak vazba Blokový vzor Nahodilá vazba Kruhová vazba Dekorativní vazba Prokládaná vazba s různými úhly Poloviční, třetinová, čtvrtinová vazba Kolmá

6 Rovnoběžná Vazby 90 rybí kost/stromečková

7 Vazby rybí kost/stromečková Cikcak vazba

8 Blokový vzor Nahodilá vazba

9 Kruhová vazba Dekorativní vazba

10 Prokládaná vazba s různými úhly Prokládaná vazba s různými úhly

11 SPRÁVNÝ POSTUP POKLÁDKY DLAŽBY KLINKER VE VEŘEJNÝCH PROSTORÁCH OHRANIČENÍ A ZÁDRŽNÉ PRVKY Zádržné prvky by měly být osazeny po obvodu všech zpevněných ploch. Měly by být dostatečné vůči dopravnímu zatížení a zamezovat úniku podložního materiálu zpod zpevněného povrchu. ODVODNĚNÍ K získání dokonalého odvodnění by měl být vytvořen alespoň 2% sklon chodníku. Povrch chodníku by měl být o 1 cm výše ve srovnání se sousední asfaltovou cestou nebo jinou cestou.

12 VYBALENÍ DLAŽBY K získání vyvážené kombinace barev položené dlažby, promíchejte několik balení mezi sebou. Tento úkon proveďte jak u pokládky plochých dlažeb, tak lícového zdiva. Balení dlažeb rozbalujte vertikálně ne horizontálně vrstvu po vrstvě. Tím rovnoměrně roznesete drobné velikostní odchylky v dlažbě do celého chodníku, a tím docílíte dodržení správné vazbu vzoru. Poškozené nebo rozbité dlažby nesmí být použity lze je použít jako nařezané dílce k vyplňování děr. ZALOŽENÍ PODLOŽÍ A POKLÁDKA CHODNÍKU Materiál pro pokládku by měl být 3 až 4 cm široký po zhutnění. Skládá se z přírodního písku nebo drceného písku, nebo směsi písku, nebo jiného vhodného materiálu (viz výchozí specifikace). Podloží musí být připraveno v požadované specifikaci dle zatížení, nejlépe dle projektové dokumentace. K zachování linie požadované vazby při pokládce dlažby by měl být vodicí provázek umístěn v pravidelných odstupech. Pokládané dlaždice se nesmí navzájem dotýkat, protože by mohly být poškozeny jejich hrany. Jednotlivé dlaždice mohou být lehce posunovány a tím zarovnány k předchozím. U pokládky naplocho jsou nebroušené strany dlaždice při pokládce vespod. U lícového zdění je broušená strana vždy přiložena proti sousední nebroušené straně. Aby se zabránilo hromadění vody, musí být každá nerovnost povrchu max. 7 mm a měla by být průběžně kontrolována pomocí 3 m latě. Rozdíl ve výšce mezi sousedními dlažebními kostkami by neměl být větší než 2 mm. Výplňové kousky by měly být nařezány s maximální přesností, aby byla zajištěna tuhost ořezané hrany a také estetičnost po-vrchu. HUTNĚNÍ DLAŽBY Pokud je položena dostatečná plocha dlažby, ještě před zahájením hutnění vibrační deskou, posypte dlažbu spárovacím pískem (nejlépe drceným pískem s velikostmi zrn 2-4 mm) a vmeťte do spár.

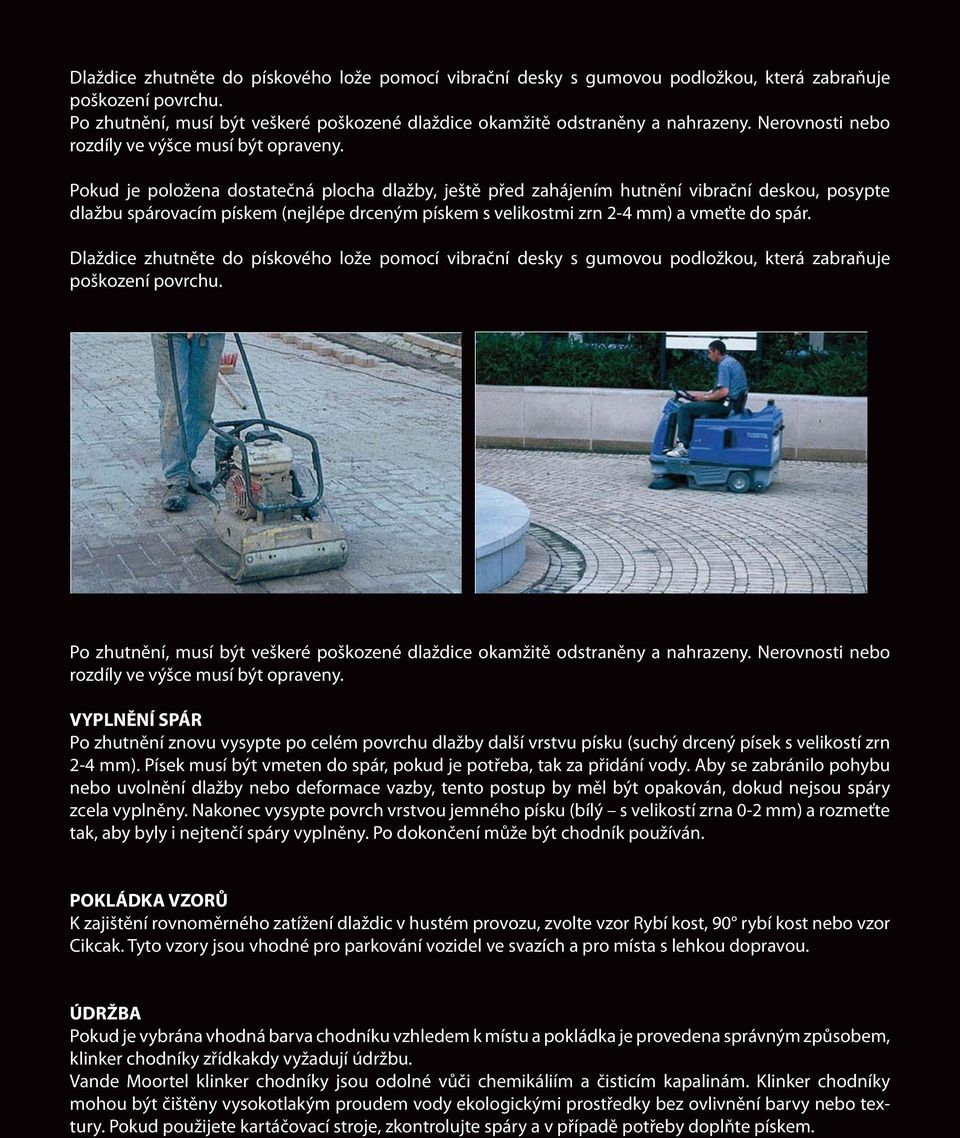

13 Dlaždice zhutněte do pískového lože pomocí vibrační desky s gumovou podložkou, která zabraňuje poškození povrchu. Po zhutnění, musí být veškeré poškozené dlaždice okamžitě odstraněny a nahrazeny. Nerovnosti nebo rozdíly ve výšce musí být opraveny. Pokud je položena dostatečná plocha dlažby, ještě před zahájením hutnění vibrační deskou, posypte dlažbu spárovacím pískem (nejlépe drceným pískem s velikostmi zrn 2-4 mm) a vmeťte do spár. Dlaždice zhutněte do pískového lože pomocí vibrační desky s gumovou podložkou, která zabraňuje poškození povrchu. Po zhutnění, musí být veškeré poškozené dlaždice okamžitě odstraněny a nahrazeny. Nerovnosti nebo rozdíly ve výšce musí být opraveny. VYPLNĚNÍ SPÁR Po zhutnění znovu vysypte po celém povrchu dlažby další vrstvu písku (suchý drcený písek s velikostí zrn 2-4 mm). Písek musí být vmeten do spár, pokud je potřeba, tak za přidání vody. Aby se zabránilo pohybu nebo uvolnění dlažby nebo deformace vazby, tento postup by měl být opakován, dokud nejsou spáry zcela vyplněny. Nakonec vysypte povrch vrstvou jemného písku (bílý s velikostí zrna 0-2 mm) a rozmeťte tak, aby byly i nejtenčí spáry vyplněny. Po dokončení může být chodník používán. POKLÁDKA VZORŮ K zajištění rovnoměrného zatížení dlaždic v hustém provozu, zvolte vzor Rybí kost, 90 rybí kost nebo vzor Cikcak. Tyto vzory jsou vhodné pro parkování vozidel ve svazích a pro místa s lehkou dopravou. ÚDRŽBA Pokud je vybrána vhodná barva chodníku vzhledem k místu a pokládka je provedena správným způsobem, klinker chodníky zřídkakdy vyžadují údržbu. Vande Moortel klinker chodníky jsou odolné vůči chemikáliím a čisticím kapalinám. Klinker chodníky mohou být čištěny vysokotlakým proudem vody ekologickými prostředky bez ovlivnění barvy nebo textury. Pokud použijete kartáčovací stroje, zkontrolujte spáry a v případě potřeby doplňte pískem.

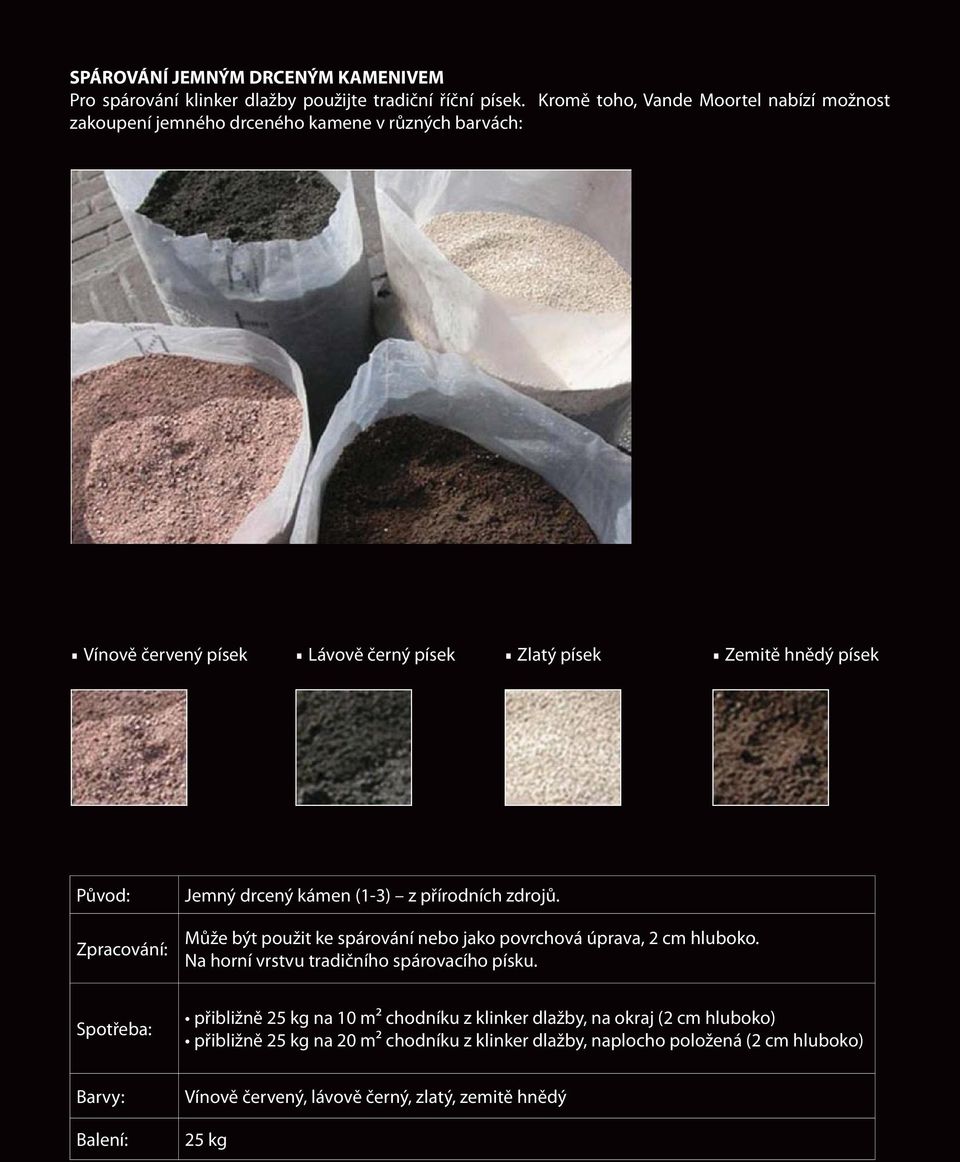

14 SPÁROVÁNÍ JEMNÝM DRCENÝM KAMENIVEM Pro spárování klinker dlažby použijte tradiční říční písek. Kromě toho, Vande Moortel nabízí možnost zakoupení jemného drceného kamene v různých barvách: Vínově červený písek Lávově černý písek Zlatý písek Zemitě hnědý písek Původ: Zpracování: Jemný drcený kámen (1-3) z přírodních zdrojů. Může být použit ke spárování nebo jako povrchová úprava, 2 cm hluboko. Na horní vrstvu tradičního spárovacího písku. Spotřeba: přibližně 25 kg na 10 m2 chodníku z klinker dlažby, na okraj (2 cm hluboko) přibližně 25 kg na 20 m2 chodníku z klinker dlažby, naplocho položená (2 cm hluboko) Barvy: Balení: Vínově červený, lávově černý, zlatý, zemitě hnědý 25 kg
