1 tel quantum Návod k obsluze Verze 1.0 Soustruh D 320 x 920 SG D 320 x 920 SG/Vario Návod uschovejte pro další použití!

2 quantum Obsah 1 Bezpečnost Bezpečnostní pokyny (výstražné pokyny) Nebezpečí - klasifikace Další piktogramy Správné používání Nebezpečí, která může soustruh způsobit Kvalifikace personálu Cílová skupina Autorizované osoby Povinnosti provozovatele Povinnosti obsluhy Další požadavky na kvalifikaci Postavení obsluhy Bezpečnostní zařízení Uzamykatelný hlavní vypínač Nouzový vypínač s hřibovou hlavou Ochranný kryt vřeteníku Ochrana sklíčidla s polohovým spínačem Ochranný kryt vodícího šroubu, spojka vodícího hřídele...12 Soustruh je vybaven ochranným krytem...12 (spirálová pružina) vodícího šroubu Zákazové, příkazové a výstražné štítky Kontrola bezpečnosti Osobní ochranné prostředky Bezpečnost během provozu Bezpečnost při údržbě Vypnutí a zajištění soustruhu Použití zdvihadel Údržba mechanických částí Hlášení o úrazu Elektrická instalace Technická data Elektrické připojení Parametry stroje Rozměry Pracovní prostor Okolní podmínky Provozní prostředky Emise Montáž Rozsah dodávky Volitelné příslušenství stroje Přeprava Skladování Instalace a montáž Požadavky na místo instalace Místa pro uvázání břemene Montáž...22 Strana 2 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

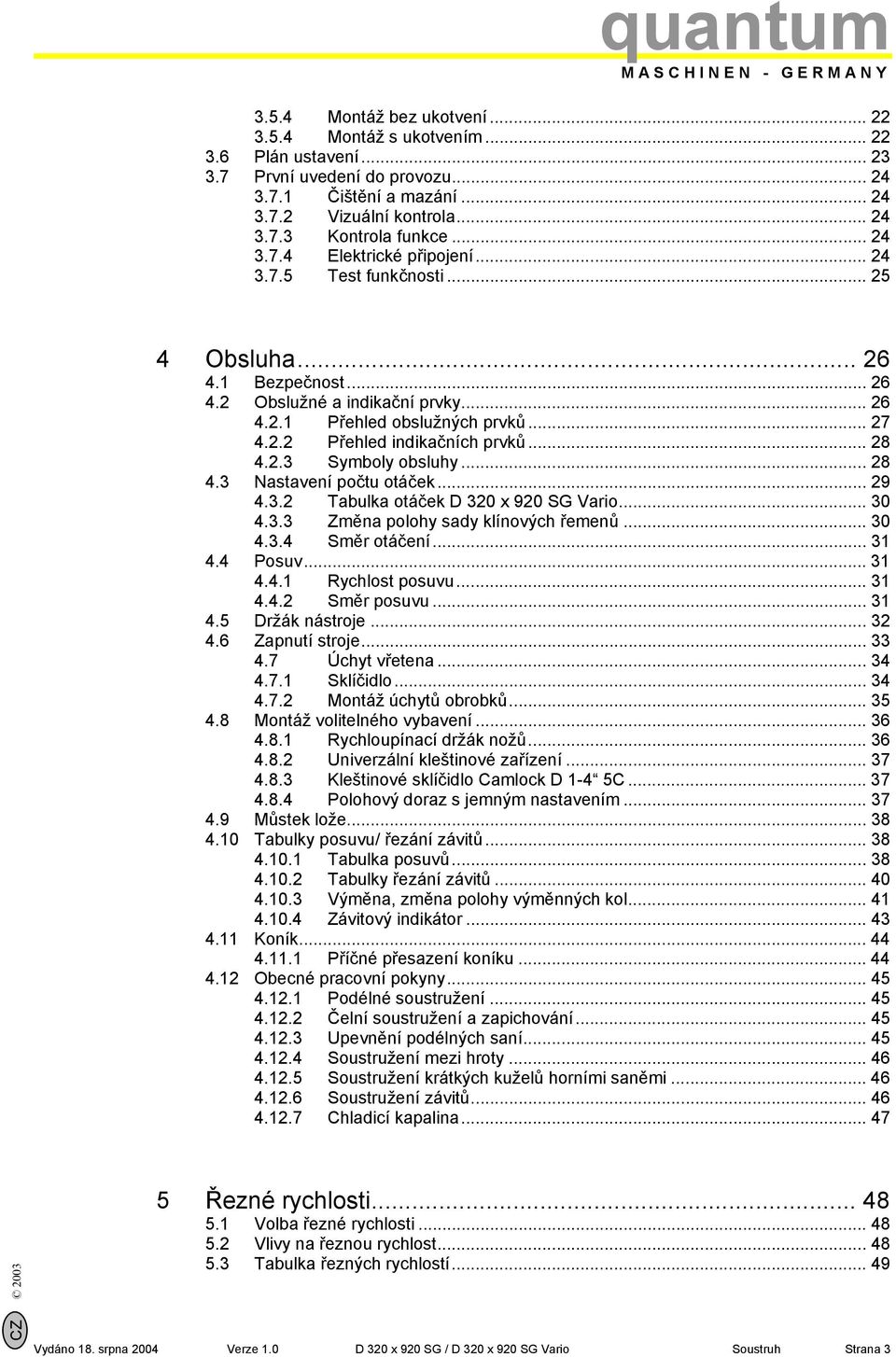

3 quantum Montáž bez ukotvení Montáž s ukotvením Plán ustavení První uvedení do provozu Čištění a mazání Vizuální kontrola Kontrola funkce Elektrické připojení Test funkčnosti Obsluha Bezpečnost Obslužné a indikační prvky Přehled obslužných prvků Přehled indikačních prvků Symboly obsluhy Nastavení počtu otáček Tabulka otáček D 320 x 920 SG Vario Změna polohy sady klínových řemenů Směr otáčení Posuv Rychlost posuvu Směr posuvu Držák nástroje Zapnutí stroje Úchyt vřetena Sklíčidlo Montáž úchytů obrobků Montáž volitelného vybavení Rychloupínací držák nožů Univerzální kleštinové zařízení Kleštinové sklíčidlo Camlock D 1-4 5C Polohový doraz s jemným nastavením Můstek lože Tabulky posuvu/ řezání závitů Tabulka posuvů Tabulky řezání závitů Výměna, změna polohy výměnných kol Závitový indikátor Koník Příčné přesazení koníku Obecné pracovní pokyny Podélné soustružení Čelní soustružení a zapichování Upevnění podélných saní Soustružení mezi hroty Soustružení krátkých kuželů horními saněmi Soustružení závitů Chladicí kapalina Řezné rychlosti Volba řezné rychlosti Vlivy na řeznou rychlost Tabulka řezných rychlostí CZ Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 3

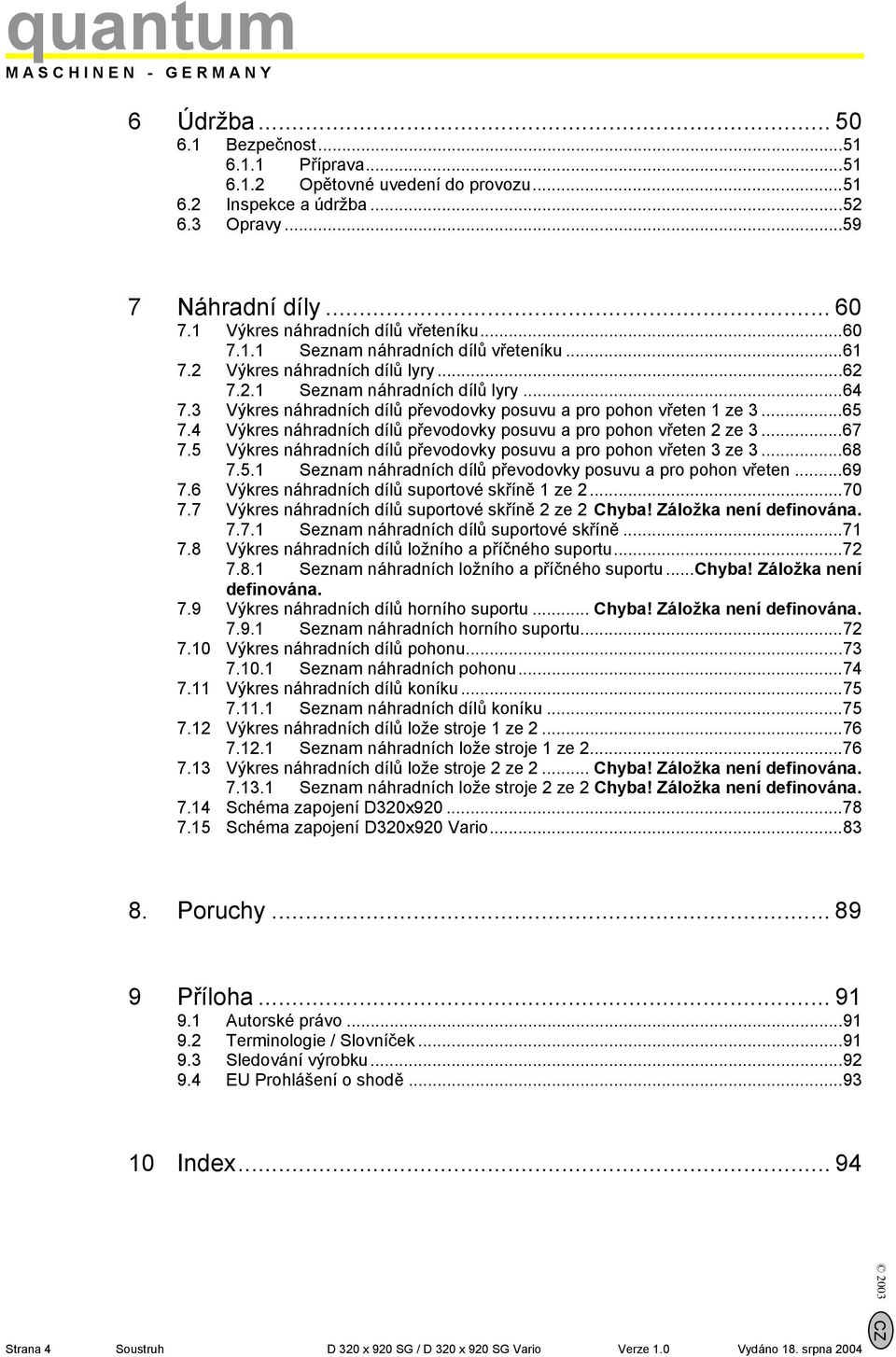

4 quantum 6 Údržba Bezpečnost Příprava Opětovné uvedení do provozu Inspekce a údržba Opravy Náhradní díly Výkres náhradních dílů vřeteníku Seznam náhradních dílů vřeteníku Výkres náhradních dílů lyry Seznam náhradních dílů lyry Výkres náhradních dílů převodovky posuvu a pro pohon vřeten 1 ze Výkres náhradních dílů převodovky posuvu a pro pohon vřeten 2 ze Výkres náhradních dílů převodovky posuvu a pro pohon vřeten 3 ze Seznam náhradních dílů převodovky posuvu a pro pohon vřeten Výkres náhradních dílů suportové skříně 1 ze Výkres náhradních dílů suportové skříně 2 ze 2 Chyba! Záložka není definována Seznam náhradních dílů suportové skříně Výkres náhradních dílů ložního a příčného suportu Seznam náhradních ložního a příčného suportu...chyba! Záložka není definována. 7.9 Výkres náhradních dílů horního suportu... Chyba! Záložka není definována Seznam náhradních horního suportu Výkres náhradních dílů pohonu Seznam náhradních pohonu Výkres náhradních dílů koníku Seznam náhradních dílů koníku Výkres náhradních dílů lože stroje 1 ze Seznam náhradních lože stroje 1 ze Výkres náhradních dílů lože stroje 2 ze 2... Chyba! Záložka není definována Seznam náhradních lože stroje 2 ze 2 Chyba! Záložka není definována Schéma zapojení D320x Schéma zapojení D320x920 Vario Poruchy Příloha Autorské právo Terminologie / Slovníček Sledování výrobku EU Prohlášení o shodě Index Strana 4 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

5 Bezpečnost quantum 1 Bezpečnost Konvence zobrazení + dává dodatečné pokyny vyžaduje po Vás akci výčet Tato část návodu k obsluze Vám vysvětlí význam a použití výstražných pokynů použitých v tomto návodu k obsluze, stanoví správné použití soustruhu, poukáže na nebezpečí, které by mohlo vzniknout pro Vás a jiné osoby, pokud by nebyl dodržován tento návod k obsluze, Vás informuje o tom, jak nebezpečí předcházet. Kromě návodu k obsluze respektujte příslušné zákony a vyhlášky, zákonné předpisy týkající se bezpečnosti práce, pokyny zákazových, výstražných a příkazových štítků, jakož i výstražné pokyny na soustruhu. Při instalaci, obsluze, údržbě a opravách soustruhu je nutno respektovat evropské normy. Pokud v dané zemi nejsou evropské normy ještě v platnosti, pak je nutno dodržovat normy platné v této zemi. Pokud je to nutné, musí být učiněna taková opatření, aby ještě před uvedením soustruhu do provozu byly dodrženy místní platné předpisy. DOKUMENTACI USCHOVÁVEJTE VŽDY V BLÍZKOSTI SOUSTRUHU. INFORMACE Pokud problém neodstraníte ani s pomocí tohoto Návodu k obsluze, obraťte se na firmu: OPTIMUM Maschinen GmbH Dr. Robert-Pfleger-Str. 26 D Hallstadt CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 5

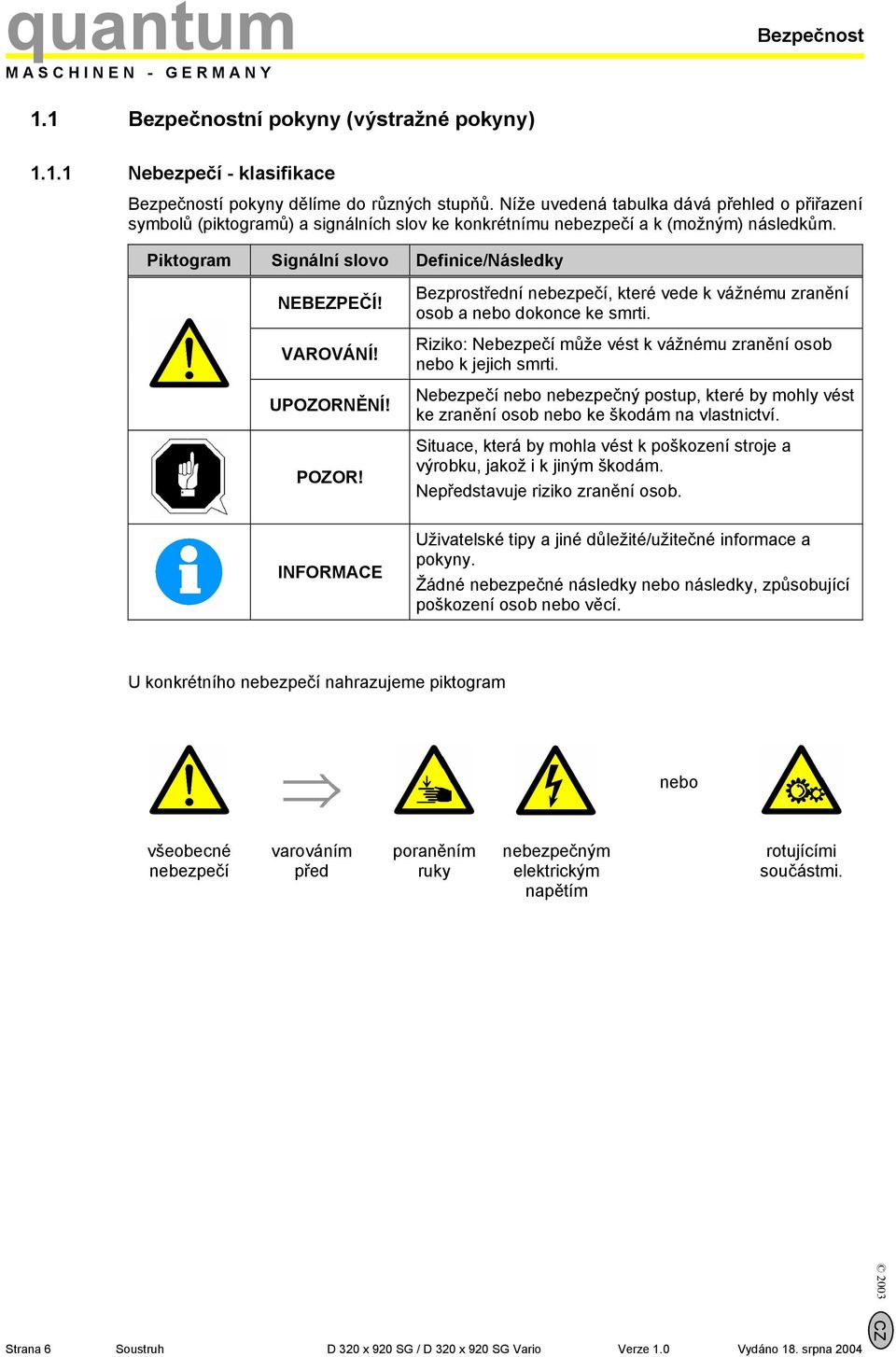

6 quantum Bezpečnost 1.1 Bezpečnostní pokyny (výstražné pokyny) Nebezpečí - klasifikace Bezpečností pokyny dělíme do různých stupňů. Níže uvedená tabulka dává přehled o přiřazení symbolů (piktogramů) a signálních slov ke konkrétnímu nebezpečí a k (možným) následkům. Piktogram Signální slovo Definice/Následky NEBEZPEČÍ! VAROVÁNÍ! UPOZORNĚNÍ! POZOR! INFORMACE Bezprostřední nebezpečí, které vede k vážnému zranění osob a nebo dokonce ke smrti. Riziko: Nebezpečí může vést k vážnému zranění osob nebo k jejich smrti. Nebezpečí nebo nebezpečný postup, které by mohly vést ke zranění osob nebo ke škodám na vlastnictví. Situace, která by mohla vést k poškození stroje a výrobku, jakož i k jiným škodám. Nepředstavuje riziko zranění osob. Uživatelské tipy a jiné důležité/užitečné informace a pokyny. Žádné nebezpečné následky nebo následky, způsobující poškození osob nebo věcí. U konkrétního nebezpečí nahrazujeme piktogram nebo všeobecné nebezpečí varováním před poraněním ruky nebezpečným elektrickým napětím rotujícími součástmi. Strana 6 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

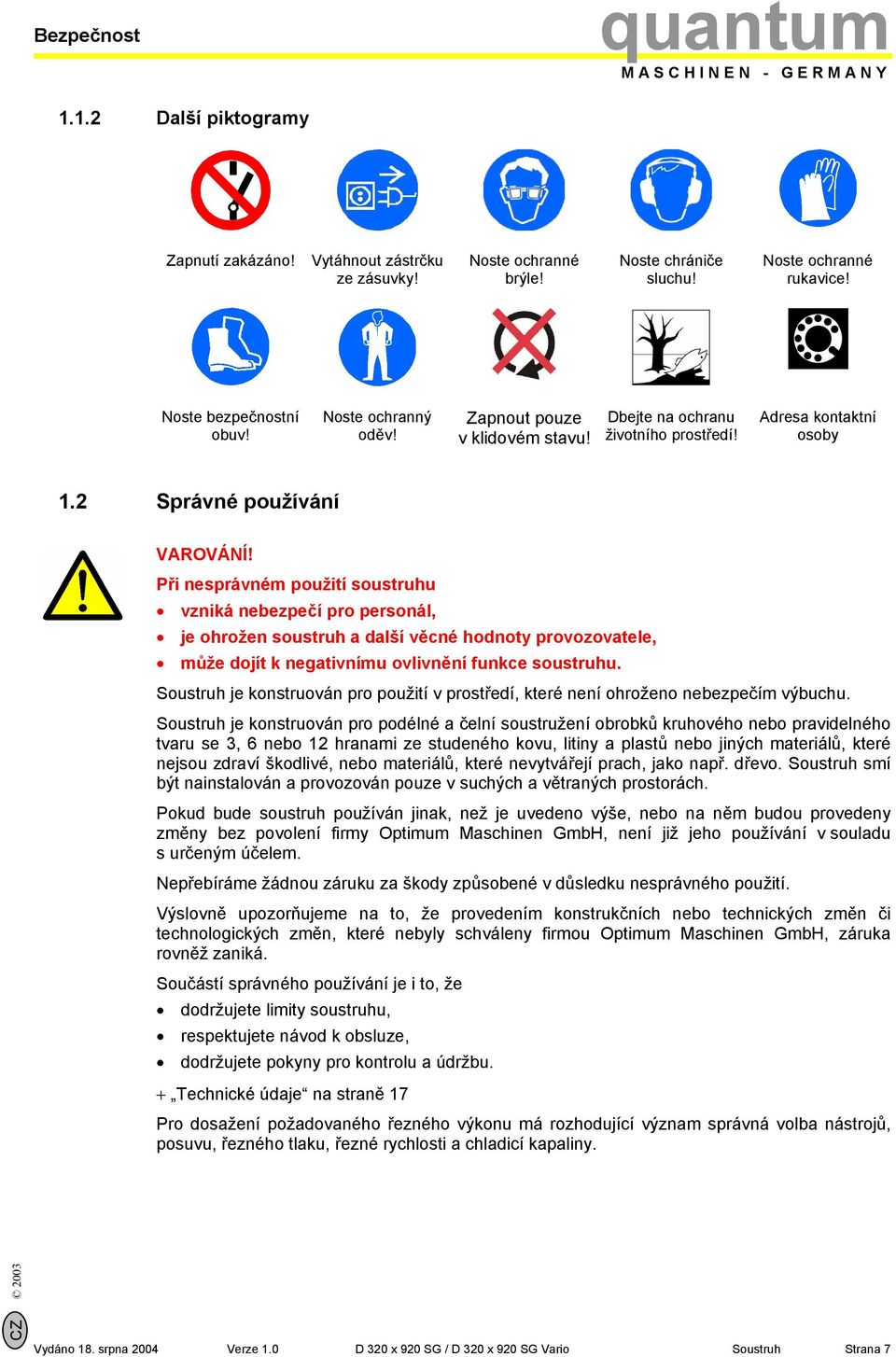

7 Bezpečnost quantum Další piktogramy Zapnutí zakázáno! Vytáhnout zástrčku ze zásuvky! Noste ochranné brýle! Noste chrániče sluchu! Noste ochranné rukavice! Noste bezpečnostní obuv! Noste ochranný oděv! Zapnout pouze v klidovém stavu! Dbejte na ochranu životního prostředí! Adresa kontaktní osoby 1.2 Správné používání VAROVÁNÍ! Při nesprávném použití soustruhu vzniká nebezpečí pro personál, je ohrožen soustruh a další věcné hodnoty provozovatele, může dojít k negativnímu ovlivnění funkce soustruhu. Soustruh je konstruován pro použití v prostředí, které není ohroženo nebezpečím výbuchu. Soustruh je konstruován pro podélné a čelní soustružení obrobků kruhového nebo pravidelného tvaru se 3, 6 nebo 12 hranami ze studeného kovu, litiny a plastů nebo jiných materiálů, které nejsou zdraví škodlivé, nebo materiálů, které nevytvářejí prach, jako např. dřevo. Soustruh smí být nainstalován a provozován pouze v suchých a větraných prostorách. Pokud bude soustruh používán jinak, než je uvedeno výše, nebo na něm budou provedeny změny bez povolení firmy Optimum Maschinen GmbH, není již jeho používání v souladu s určeným účelem. Nepřebíráme žádnou záruku za škody způsobené v důsledku nesprávného použití. Výslovně upozorňujeme na to, že provedením konstrukčních nebo technických změn či technologických změn, které nebyly schváleny firmou Optimum Maschinen GmbH, záruka rovněž zaniká. Součástí správného používání je i to, že dodržujete limity soustruhu, respektujete návod k obsluze, dodržujete pokyny pro kontrolu a údržbu. + Technické údaje na straně 17 Pro dosažení požadovaného řezného výkonu má rozhodující význam správná volba nástrojů, posuvu, řezného tlaku, řezné rychlosti a chladicí kapaliny. CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 7

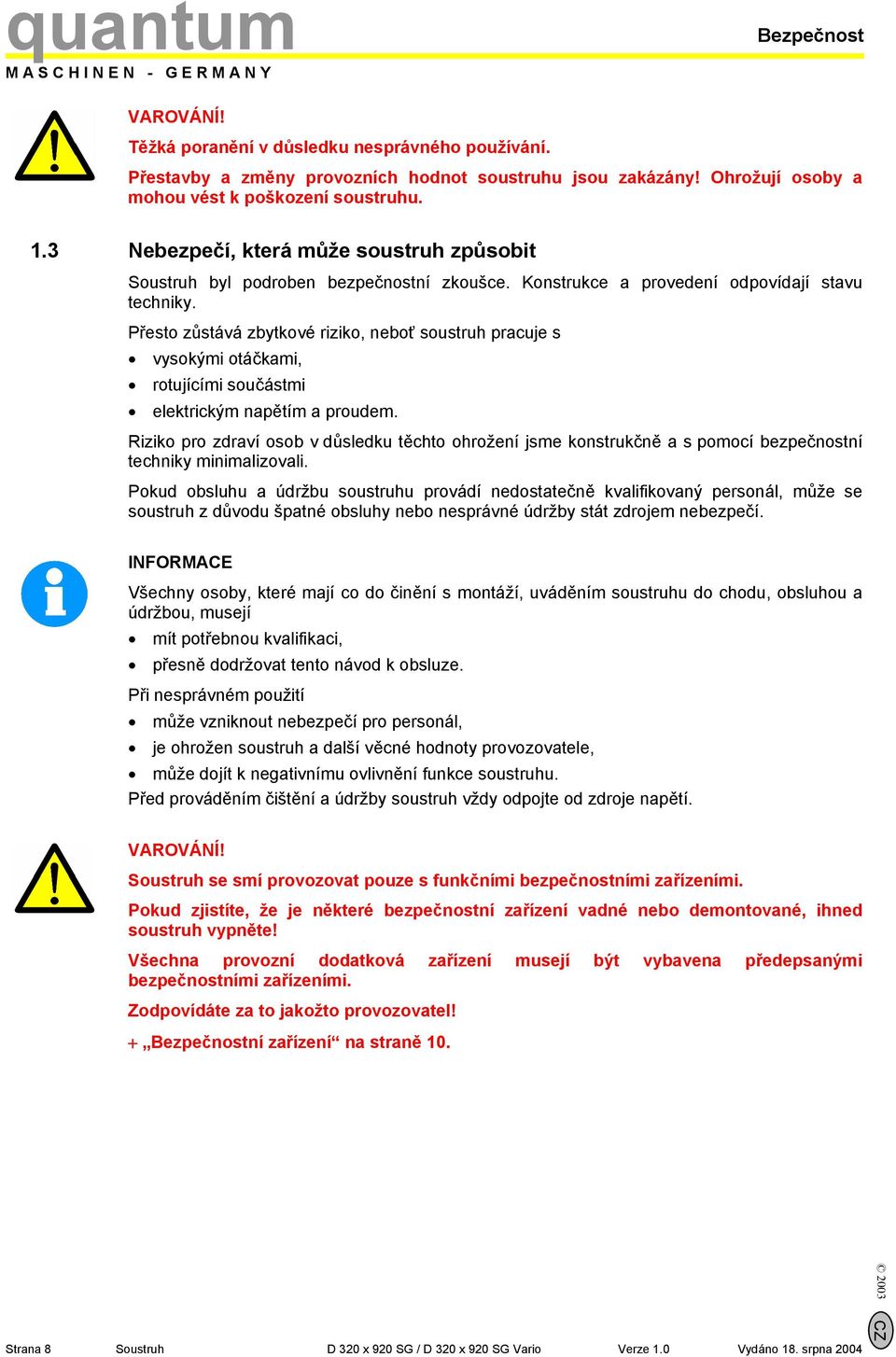

8 quantum Bezpečnost VAROVÁNÍ! Těžká poranění v důsledku nesprávného používání. Přestavby a změny provozních hodnot soustruhu jsou zakázány! Ohrožují osoby a mohou vést k poškození soustruhu. 1.3 Nebezpečí, která může soustruh způsobit Soustruh byl podroben bezpečnostní zkoušce. Konstrukce a provedení odpovídají stavu techniky. Přesto zůstává zbytkové riziko, neboť soustruh pracuje s vysokými otáčkami, rotujícími součástmi elektrickým napětím a proudem. Riziko pro zdraví osob v důsledku těchto ohrožení jsme konstrukčně a s pomocí bezpečnostní techniky minimalizovali. Pokud obsluhu a údržbu soustruhu provádí nedostatečně kvalifikovaný personál, může se soustruh z důvodu špatné obsluhy nebo nesprávné údržby stát zdrojem nebezpečí. INFORMACE Všechny osoby, které mají co do činění s montáží, uváděním soustruhu do chodu, obsluhou a údržbou, musejí mít potřebnou kvalifikaci, přesně dodržovat tento návod k obsluze. Při nesprávném použití může vzniknout nebezpečí pro personál, je ohrožen soustruh a další věcné hodnoty provozovatele, může dojít k negativnímu ovlivnění funkce soustruhu. Před prováděním čištění a údržby soustruh vždy odpojte od zdroje napětí. VAROVÁNÍ! Soustruh se smí provozovat pouze s funkčními bezpečnostními zařízeními. Pokud zjistíte, že je některé bezpečnostní zařízení vadné nebo demontované, ihned soustruh vypněte! Všechna provozní dodatková zařízení musejí být vybavena předepsanými bezpečnostními zařízeními. Zodpovídáte za to jakožto provozovatel! + Bezpečnostní zařízení na straně 10. Strana 8 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

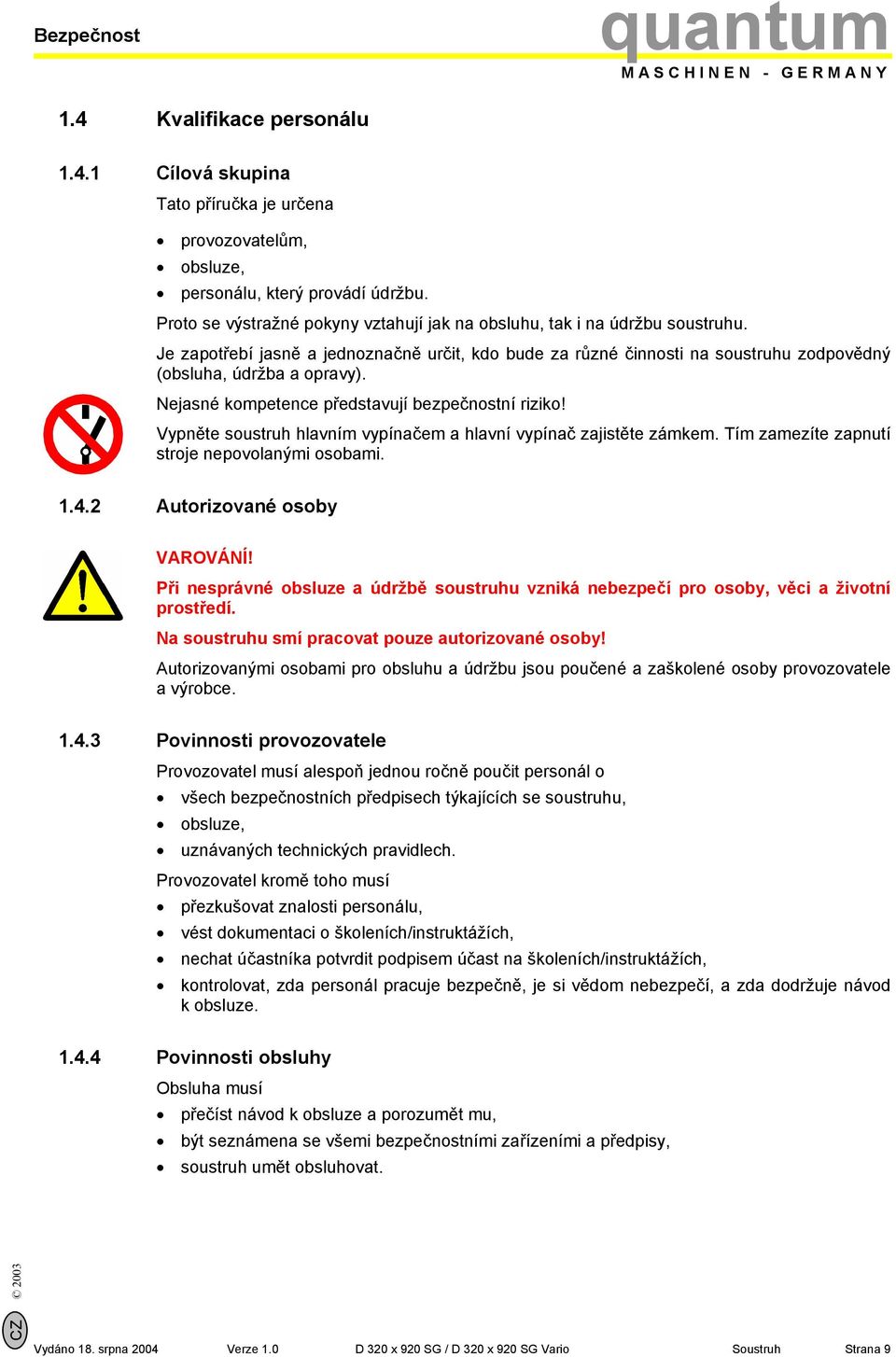

9 Bezpečnost quantum 1.4 Kvalifikace personálu Cílová skupina Tato příručka je určena provozovatelům, obsluze, personálu, který provádí údržbu. Proto se výstražné pokyny vztahují jak na obsluhu, tak i na údržbu soustruhu. Je zapotřebí jasně a jednoznačně určit, kdo bude za různé činnosti na soustruhu zodpovědný (obsluha, údržba a opravy). Nejasné kompetence představují bezpečnostní riziko! Vypněte soustruh hlavním vypínačem a hlavní vypínač zajistěte zámkem. Tím zamezíte zapnutí stroje nepovolanými osobami Autorizované osoby VAROVÁNÍ! Při nesprávné obsluze a údržbě soustruhu vzniká nebezpečí pro osoby, věci a životní prostředí. Na soustruhu smí pracovat pouze autorizované osoby! Autorizovanými osobami pro obsluhu a údržbu jsou poučené a zaškolené osoby provozovatele a výrobce Povinnosti provozovatele Provozovatel musí alespoň jednou ročně poučit personál o všech bezpečnostních předpisech týkajících se soustruhu, obsluze, uznávaných technických pravidlech. Provozovatel kromě toho musí přezkušovat znalosti personálu, vést dokumentaci o školeních/instruktážích, nechat účastníka potvrdit podpisem účast na školeních/instruktážích, kontrolovat, zda personál pracuje bezpečně, je si vědom nebezpečí, a zda dodržuje návod k obsluze Povinnosti obsluhy Obsluha musí přečíst návod k obsluze a porozumět mu, být seznámena se všemi bezpečnostními zařízeními a předpisy, soustruh umět obsluhovat. CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 9

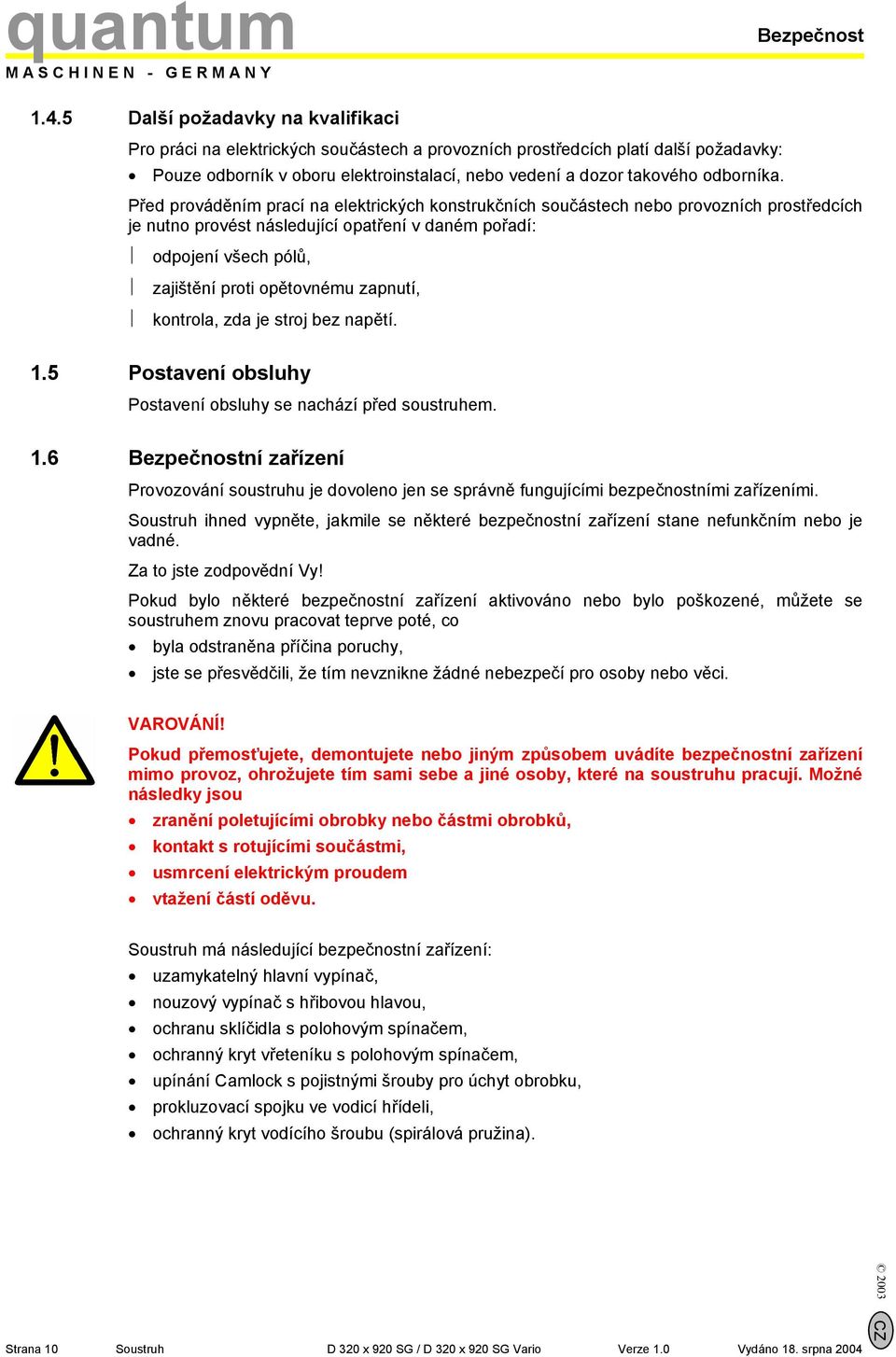

10 quantum Bezpečnost Další požadavky na kvalifikaci Pro práci na elektrických součástech a provozních prostředcích platí další požadavky: Pouze odborník v oboru elektroinstalací, nebo vedení a dozor takového odborníka. Před prováděním prací na elektrických konstrukčních součástech nebo provozních prostředcích je nutno provést následující opatření v daném pořadí: odpojení všech pólů, zajištění proti opětovnému zapnutí, kontrola, zda je stroj bez napětí. 1.5 Postavení obsluhy Postavení obsluhy se nachází před soustruhem. 1.6 Bezpečnostní zařízení Provozování soustruhu je dovoleno jen se správně fungujícími bezpečnostními zařízeními. Soustruh ihned vypněte, jakmile se některé bezpečnostní zařízení stane nefunkčním nebo je vadné. Za to jste zodpovědní Vy! Pokud bylo některé bezpečnostní zařízení aktivováno nebo bylo poškozené, můžete se soustruhem znovu pracovat teprve poté, co byla odstraněna příčina poruchy, jste se přesvědčili, že tím nevznikne žádné nebezpečí pro osoby nebo věci. VAROVÁNÍ! Pokud přemosťujete, demontujete nebo jiným způsobem uvádíte bezpečnostní zařízení mimo provoz, ohrožujete tím sami sebe a jiné osoby, které na soustruhu pracují. Možné následky jsou zranění poletujícími obrobky nebo částmi obrobků, kontakt s rotujícími součástmi, usmrcení elektrickým proudem vtažení částí oděvu. Soustruh má následující bezpečnostní zařízení: uzamykatelný hlavní vypínač, nouzový vypínač s hřibovou hlavou, ochranu sklíčidla s polohovým spínačem, ochranný kryt vřeteníku s polohovým spínačem, upínání Camlock s pojistnými šrouby pro úchyt obrobku, prokluzovací spojku ve vodicí hřídeli, ochranný kryt vodícího šroubu (spirálová pružina). Strana 10 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

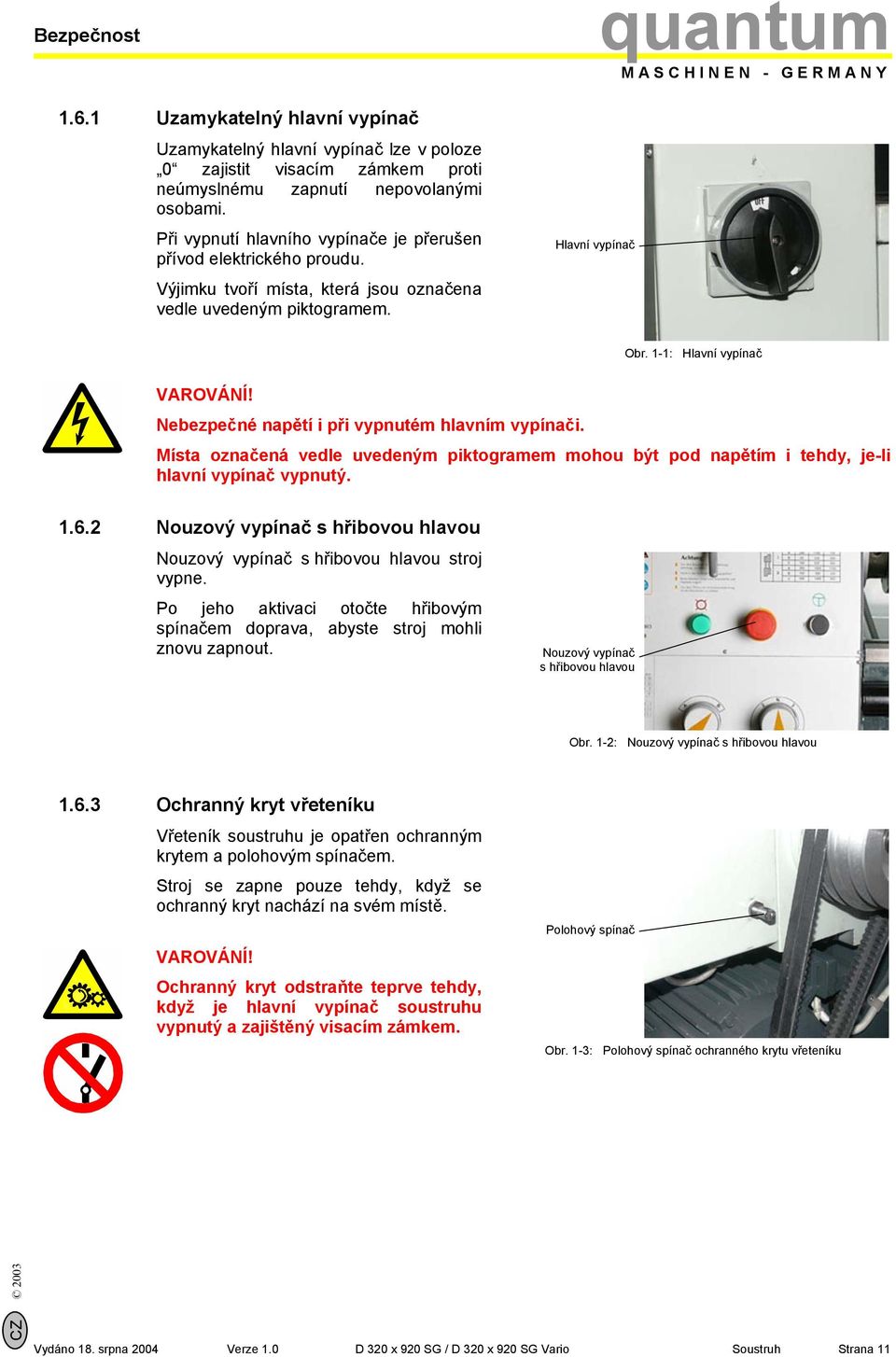

11 Bezpečnost Uzamykatelný hlavní vypínač Uzamykatelný hlavní vypínač lze v poloze 0 zajistit visacím zámkem proti neúmyslnému zapnutí nepovolanými osobami. Při vypnutí hlavního vypínače je přerušen přívod elektrického proudu. Výjimku tvoří místa, která jsou označena vedle uvedeným piktogramem. Hlavní vypínač quantum Obr. 1-1: Hlavní vypínač VAROVÁNÍ! Nebezpečné napětí i při vypnutém hlavním vypínači. Místa označená vedle uvedeným piktogramem mohou být pod napětím i tehdy, je-li hlavní vypínač vypnutý Nouzový vypínač s hřibovou hlavou Nouzový vypínač s hřibovou hlavou stroj vypne. Po jeho aktivaci otočte hřibovým spínačem doprava, abyste stroj mohli znovu zapnout. Nouzový vypínač s hřibovou hlavou Obr. 1-2: Nouzový vypínač s hřibovou hlavou Ochranný kryt vřeteníku Vřeteník soustruhu je opatřen ochranným krytem a polohovým spínačem. Stroj se zapne pouze tehdy, když se ochranný kryt nachází na svém místě. VAROVÁNÍ! Ochranný kryt odstraňte teprve tehdy, když je hlavní vypínač soustruhu vypnutý a zajištěný visacím zámkem. Polohový spínač Obr. 1-3: Polohový spínač ochranného krytu vřeteníku CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 11

12 quantum Bezpečnost Ochrana sklíčidla s polohovým spínačem Soustruh je vybaven ochranou sklíčidla. Soustruh lze zapnout jen tehdy, když je ochrana sklíčidla zavřená. Uzavřená ochrana sklíčidla Ochranný kryt vodícího šroubu, spojka vodícího hřídele Soustruh je vybaven ochranným krytem (spirálová pružina) vodícího šroubu. Na vodícím šroubu je namontována spojka. Spirálová pružina Spojka Obr. 1-4: Ochrana sklíčidla Obr. 1-5: Ochranný kryt vodícího šroubu Zákazové, příkazové a výstražné štítky INFORMACE Všechny výstražné štítky musejí být čitelné. Pravidelně je kontrolujte. Obr. 1-6: Výstražné štítky Strana 12 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

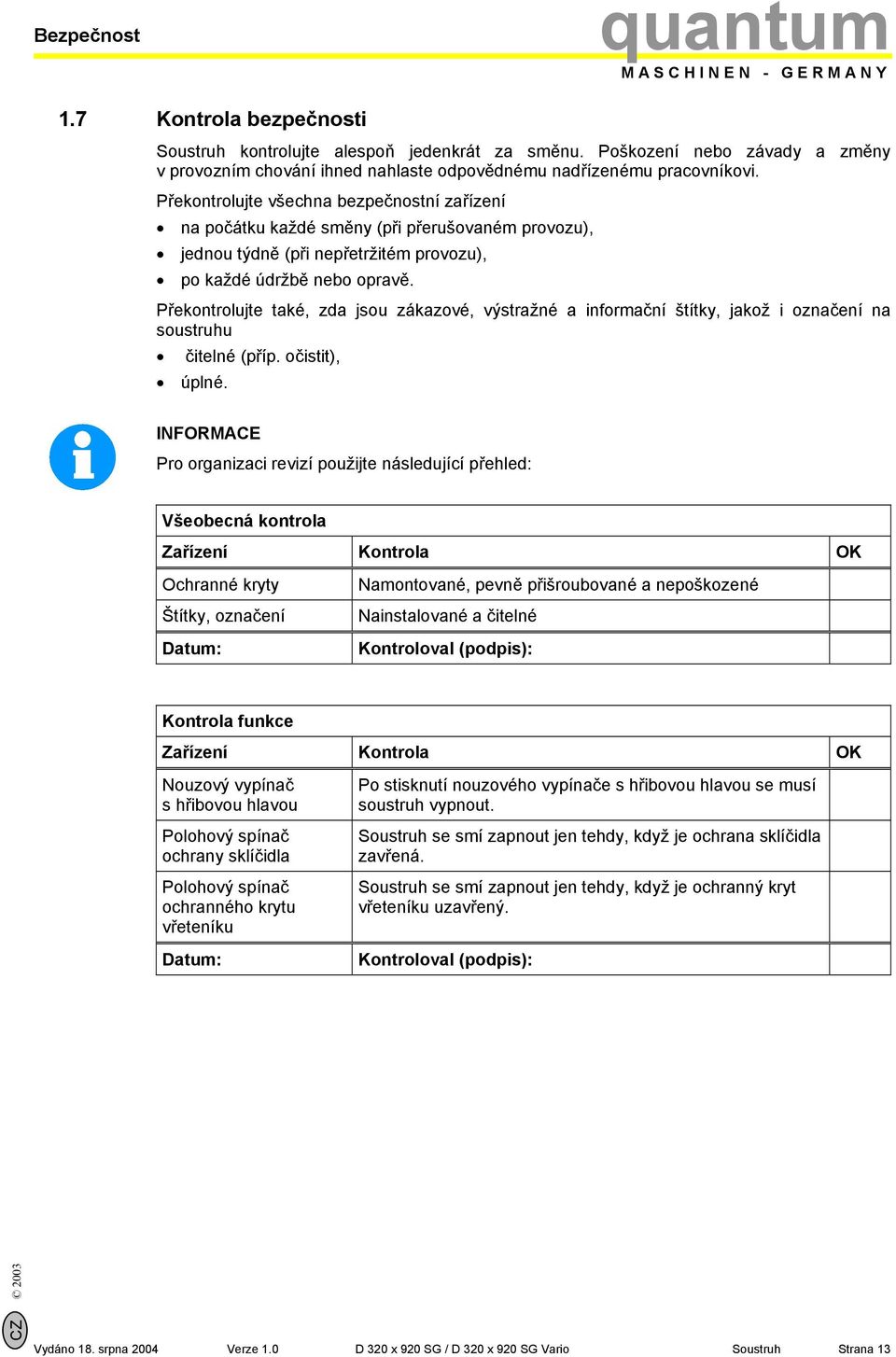

13 Bezpečnost quantum 1.7 Kontrola bezpečnosti Soustruh kontrolujte alespoň jedenkrát za směnu. Poškození nebo závady a změny v provozním chování ihned nahlaste odpovědnému nadřízenému pracovníkovi. Překontrolujte všechna bezpečnostní zařízení na počátku každé směny (při přerušovaném provozu), jednou týdně (při nepřetržitém provozu), po každé údržbě nebo opravě. Překontrolujte také, zda jsou zákazové, výstražné a informační štítky, jakož i označení na soustruhu čitelné (příp. očistit), úplné. INFORMACE Pro organizaci revizí použijte následující přehled: Všeobecná kontrola Zařízení Kontrola OK Ochranné kryty Štítky, označení Datum: Namontované, pevně přišroubované a nepoškozené Nainstalované a čitelné Kontroloval (podpis): Kontrola funkce Zařízení Kontrola OK Nouzový vypínač s hřibovou hlavou Polohový spínač ochrany sklíčidla Polohový spínač ochranného krytu vřeteníku Datum: Po stisknutí nouzového vypínače s hřibovou hlavou se musí soustruh vypnout. Soustruh se smí zapnout jen tehdy, když je ochrana sklíčidla zavřená. Soustruh se smí zapnout jen tehdy, když je ochranný kryt vřeteníku uzavřený. Kontroloval (podpis): CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 13

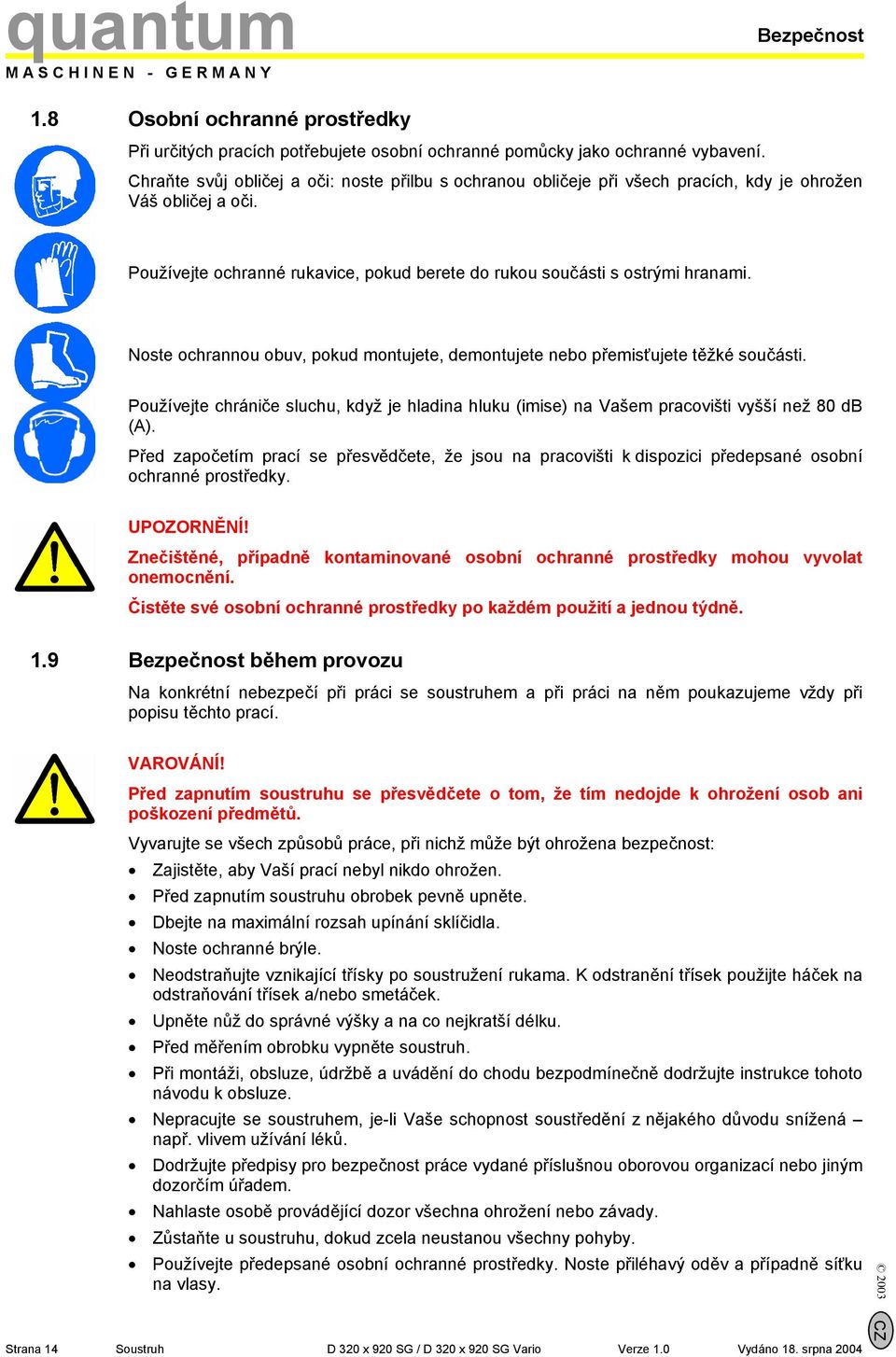

14 quantum Bezpečnost 1.8 Osobní ochranné prostředky Při určitých pracích potřebujete osobní ochranné pomůcky jako ochranné vybavení. Chraňte svůj obličej a oči: noste přilbu s ochranou obličeje při všech pracích, kdy je ohrožen Váš obličej a oči. Používejte ochranné rukavice, pokud berete do rukou součásti s ostrými hranami. Noste ochrannou obuv, pokud montujete, demontujete nebo přemisťujete těžké součásti. Používejte chrániče sluchu, když je hladina hluku (imise) na Vašem pracovišti vyšší než 80 db (A). Před započetím prací se přesvědčete, že jsou na pracovišti k dispozici předepsané osobní ochranné prostředky. UPOZORNĚNÍ! Znečištěné, případně kontaminované osobní ochranné prostředky mohou vyvolat onemocnění. Čistěte své osobní ochranné prostředky po každém použití a jednou týdně. 1.9 Bezpečnost během provozu Na konkrétní nebezpečí při práci se soustruhem a při práci na něm poukazujeme vždy při popisu těchto prací. VAROVÁNÍ! Před zapnutím soustruhu se přesvědčete o tom, že tím nedojde k ohrožení osob ani poškození předmětů. Vyvarujte se všech způsobů práce, při nichž může být ohrožena bezpečnost: Zajistěte, aby Vaší prací nebyl nikdo ohrožen. Před zapnutím soustruhu obrobek pevně upněte. Dbejte na maximální rozsah upínání sklíčidla. Noste ochranné brýle. Neodstraňujte vznikající třísky po soustružení rukama. K odstranění třísek použijte háček na odstraňování třísek a/nebo smetáček. Upněte nůž do správné výšky a na co nejkratší délku. Před měřením obrobku vypněte soustruh. Při montáži, obsluze, údržbě a uvádění do chodu bezpodmínečně dodržujte instrukce tohoto návodu k obsluze. Nepracujte se soustruhem, je-li Vaše schopnost soustředění z nějakého důvodu snížená např. vlivem užívání léků. Dodržujte předpisy pro bezpečnost práce vydané příslušnou oborovou organizací nebo jiným dozorčím úřadem. Nahlaste osobě provádějící dozor všechna ohrožení nebo závady. Zůstaňte u soustruhu, dokud zcela neustanou všechny pohyby. Používejte předepsané osobní ochranné prostředky. Noste přiléhavý oděv a případně síťku na vlasy. Strana 14 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

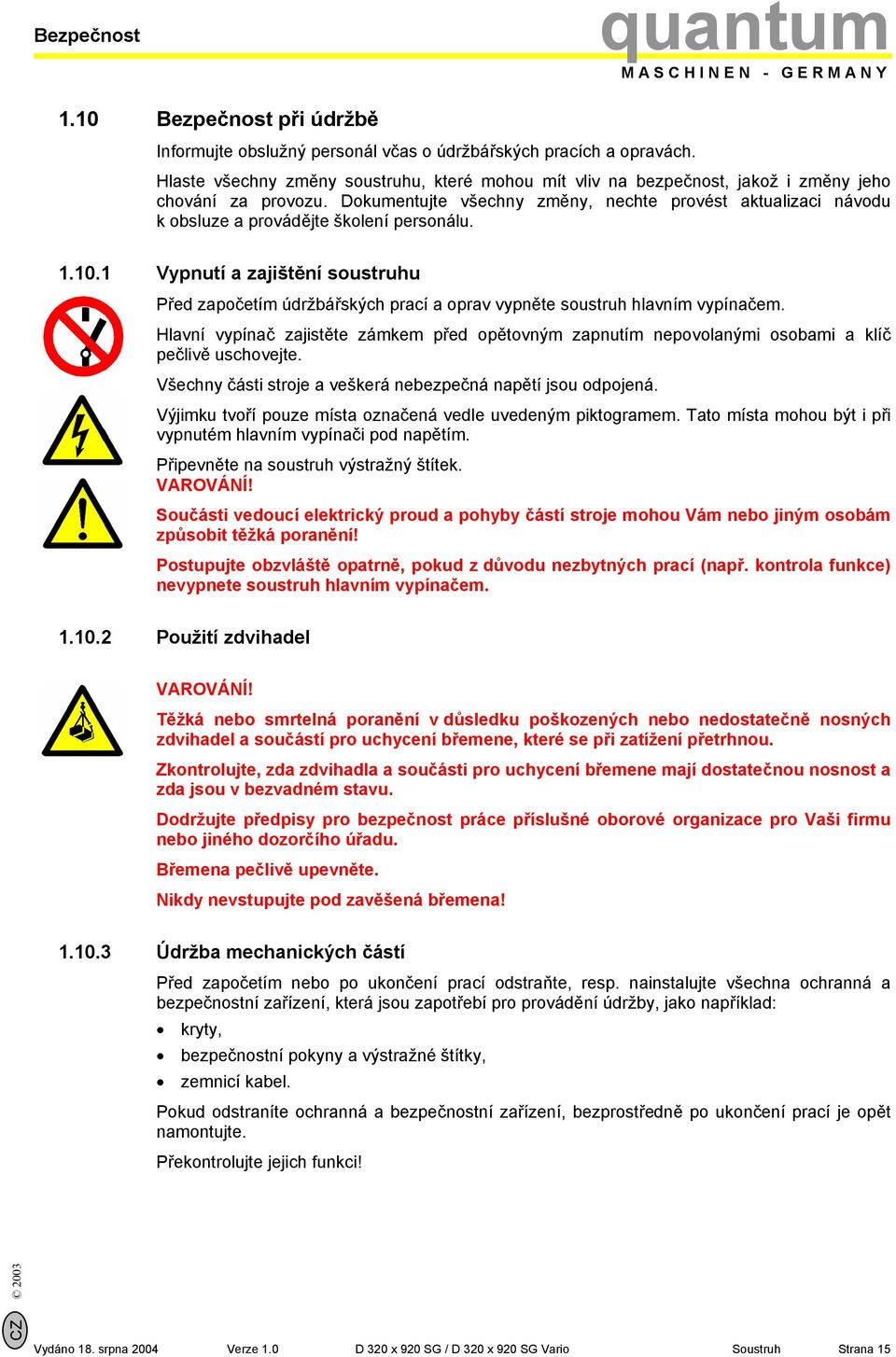

15 Bezpečnost quantum 1.10 Bezpečnost při údržbě Informujte obslužný personál včas o údržbářských pracích a opravách. Hlaste všechny změny soustruhu, které mohou mít vliv na bezpečnost, jakož i změny jeho chování za provozu. Dokumentujte všechny změny, nechte provést aktualizaci návodu k obsluze a provádějte školení personálu Vypnutí a zajištění soustruhu Před započetím údržbářských prací a oprav vypněte soustruh hlavním vypínačem. Hlavní vypínač zajistěte zámkem před opětovným zapnutím nepovolanými osobami a klíč pečlivě uschovejte. Všechny části stroje a veškerá nebezpečná napětí jsou odpojená. Výjimku tvoří pouze místa označená vedle uvedeným piktogramem. Tato místa mohou být i při vypnutém hlavním vypínači pod napětím. Připevněte na soustruh výstražný štítek. VAROVÁNÍ! Součásti vedoucí elektrický proud a pohyby částí stroje mohou Vám nebo jiným osobám způsobit těžká poranění! Postupujte obzvláště opatrně, pokud z důvodu nezbytných prací (např. kontrola funkce) nevypnete soustruh hlavním vypínačem Použití zdvihadel VAROVÁNÍ! Těžká nebo smrtelná poranění v důsledku poškozených nebo nedostatečně nosných zdvihadel a součástí pro uchycení břemene, které se při zatížení přetrhnou. Zkontrolujte, zda zdvihadla a součásti pro uchycení břemene mají dostatečnou nosnost a zda jsou v bezvadném stavu. Dodržujte předpisy pro bezpečnost práce příslušné oborové organizace pro Vaši firmu nebo jiného dozorčího úřadu. Břemena pečlivě upevněte. Nikdy nevstupujte pod zavěšená břemena! Údržba mechanických částí Před započetím nebo po ukončení prací odstraňte, resp. nainstalujte všechna ochranná a bezpečnostní zařízení, která jsou zapotřebí pro provádění údržby, jako například: kryty, bezpečnostní pokyny a výstražné štítky, zemnicí kabel. Pokud odstraníte ochranná a bezpečnostní zařízení, bezprostředně po ukončení prací je opět namontujte. Překontrolujte jejich funkci! CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 15

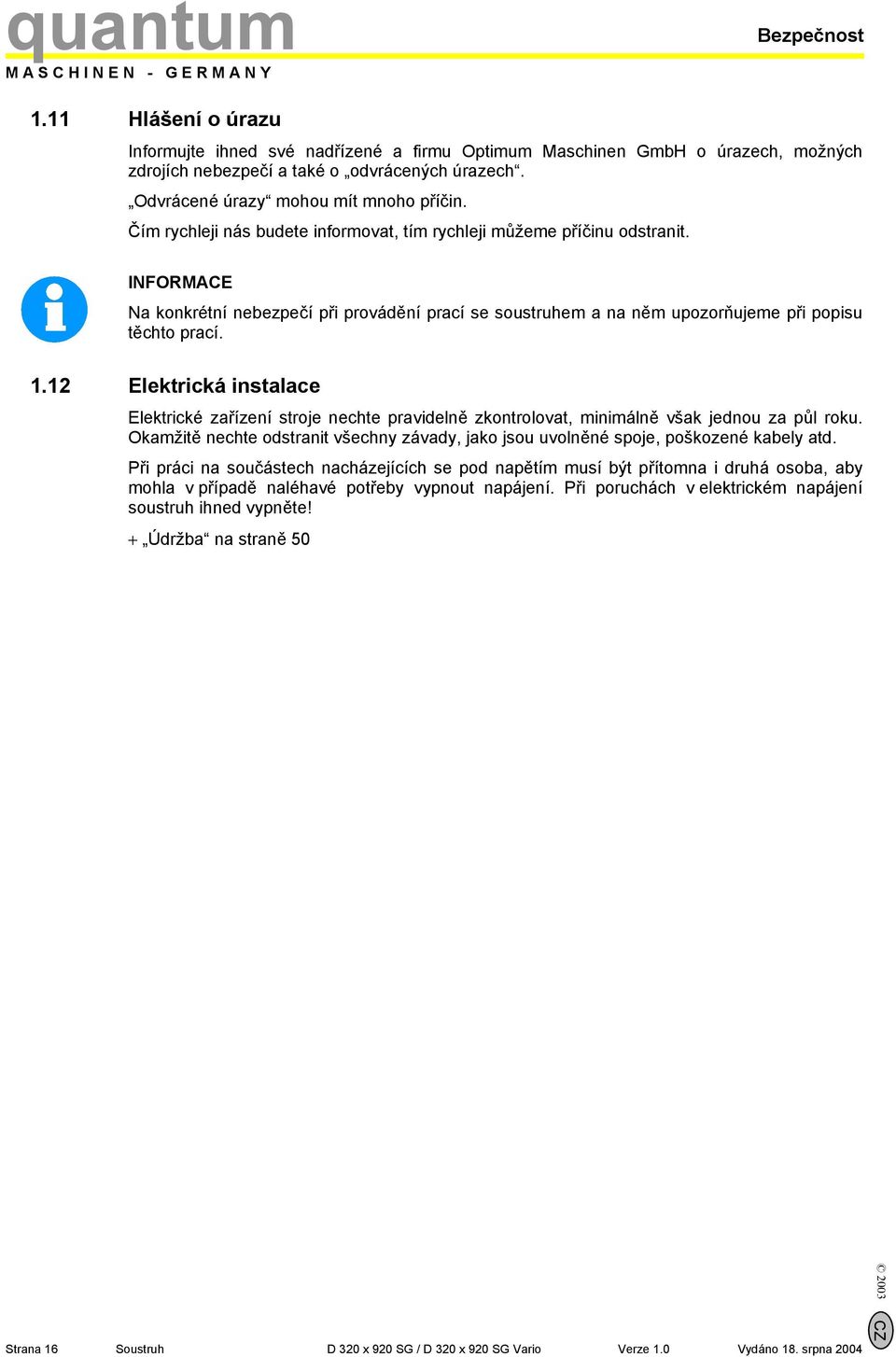

16 quantum Bezpečnost 1.11 Hlášení o úrazu Informujte ihned své nadřízené a firmu Optimum Maschinen GmbH o úrazech, možných zdrojích nebezpečí a také o odvrácených úrazech. Odvrácené úrazy mohou mít mnoho příčin. Čím rychleji nás budete informovat, tím rychleji můžeme příčinu odstranit. INFORMACE Na konkrétní nebezpečí při provádění prací se soustruhem a na něm upozorňujeme při popisu těchto prací Elektrická instalace Elektrické zařízení stroje nechte pravidelně zkontrolovat, minimálně však jednou za půl roku. Okamžitě nechte odstranit všechny závady, jako jsou uvolněné spoje, poškozené kabely atd. Při práci na součástech nacházejících se pod napětím musí být přítomna i druhá osoba, aby mohla v případě naléhavé potřeby vypnout napájení. Při poruchách v elektrickém napájení soustruh ihned vypněte! + Údržba na straně 50 Strana 16 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

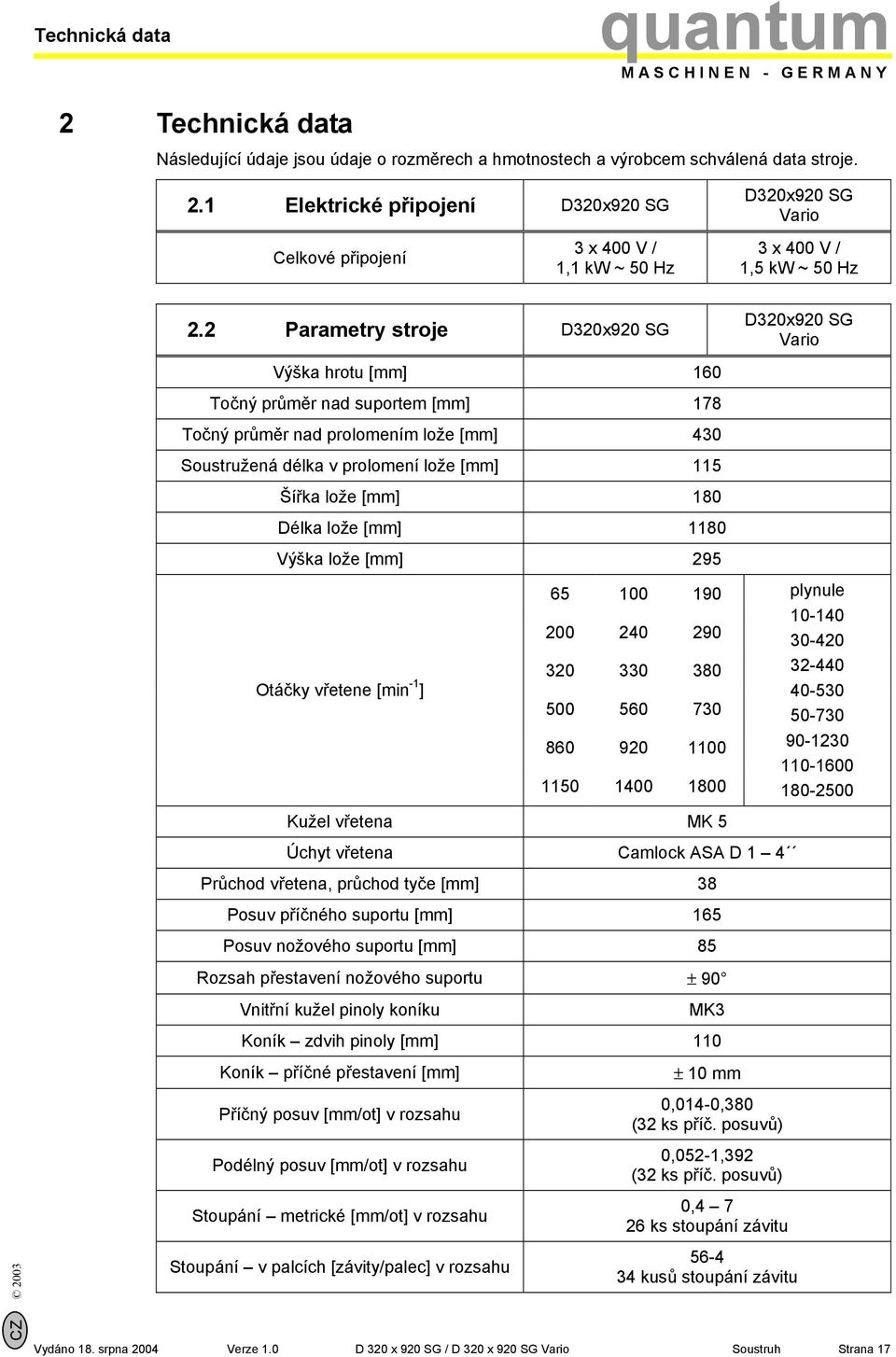

17 Technická data quantum 2 Technická data Následující údaje jsou údaje o rozměrech a hmotnostech a výrobcem schválená data stroje. 2.1 Elektrické připojení D320x920 SG Celkové připojení 3 x 400 V / 1,1 kw ~ 50 Hz D320x920 SG Vario 3 x 400 V / 1,5 kw ~ 50 Hz Parametry stroje D320x920 SG Výška hrotu [mm] 160 Točný průměr nad suportem [mm] 178 Točný průměr nad prolomením lože [mm] 430 Soustružená délka v prolomení lože [mm] 115 Šířka lože [mm] 180 Délka lože [mm] 1180 Výška lože [mm] 295 Otáčky vřetene [min -1 ] Kužel vřetena MK 5 Úchyt vřetena Camlock ASA D 1 4 Průchod vřetena, průchod tyče [mm] 38 Posuv příčného suportu [mm] 165 Posuv nožového suportu [mm] 85 Rozsah přestavení nožového suportu ± 90 Vnitřní kužel pinoly koníku MK3 Koník zdvih pinoly [mm] 110 Koník příčné přestavení [mm] Příčný posuv [mm/ot] v rozsahu Podélný posuv [mm/ot] v rozsahu Stoupání metrické [mm/ot] v rozsahu Stoupání v palcích [závity/palec] v rozsahu ± 10 mm 0,014-0,380 (32 ks příč. posuvů) 0,052-1,392 (32 ks příč. posuvů) 0, ks stoupání závitu D320x920 SG Vario kusů stoupání závitu plynule CZ Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 17

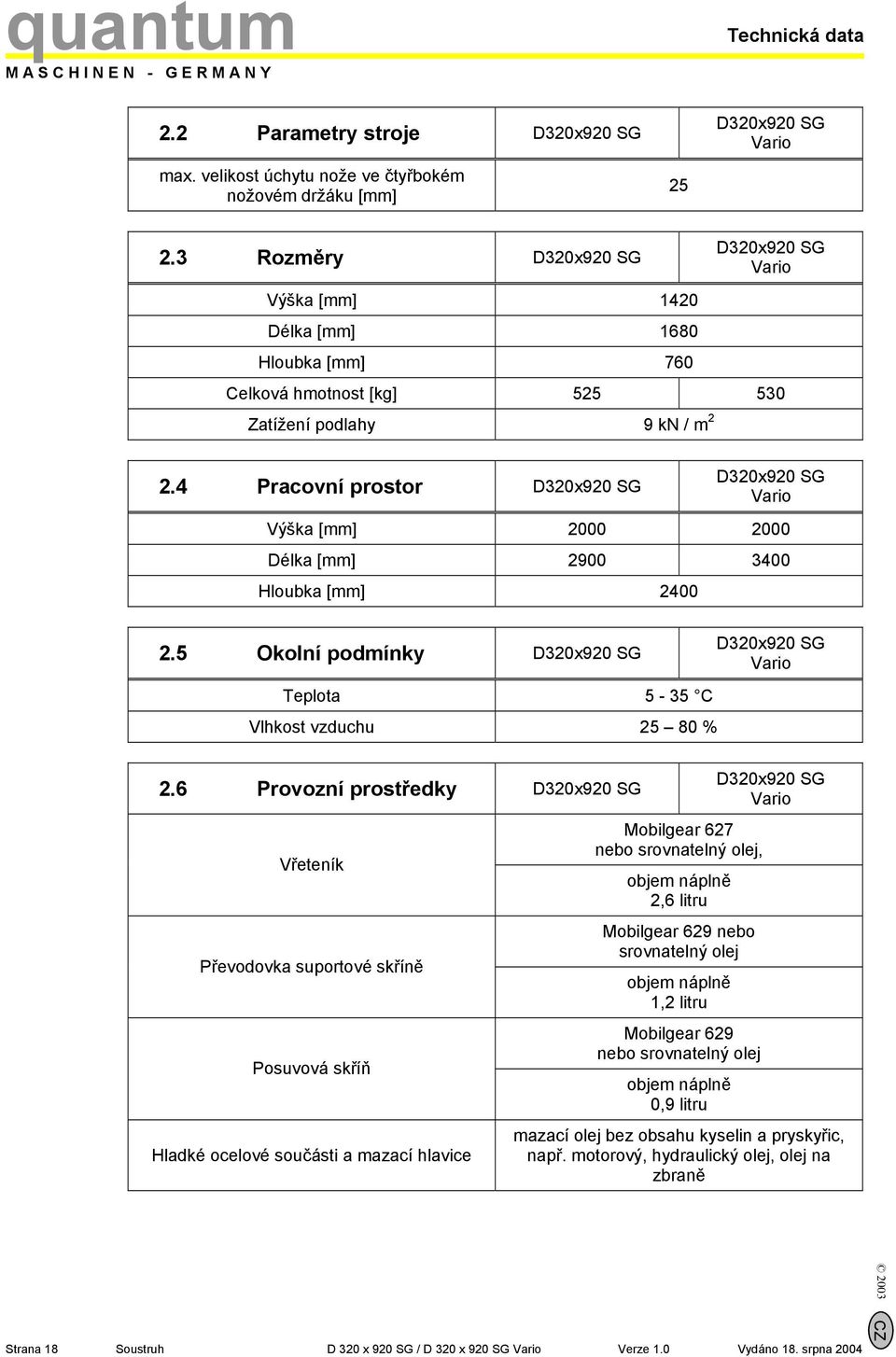

18 quantum Technická data 2.2 Parametry stroje D320x920 SG max. velikost úchytu nože ve čtyřbokém nožovém držáku [mm] 25 D320x920 SG Vario 2.3 Rozměry D320x920 SG Výška [mm] 1420 Délka [mm] 1680 Hloubka [mm] 760 D320x920 SG Vario Celková hmotnost [kg] Zatížení podlahy 9 kn / m Pracovní prostor D320x920 SG D320x920 SG Vario Výška [mm] Délka [mm] Hloubka [mm] Okolní podmínky D320x920 SG Teplota 5-35 C Vlhkost vzduchu % 2.6 Provozní prostředky D320x920 SG Vřeteník Převodovka suportové skříně Posuvová skříň Hladké ocelové součásti a mazací hlavice Mobilgear 627 nebo srovnatelný olej, objem náplně 2,6 litru Mobilgear 629 nebo srovnatelný olej objem náplně 1,2 litru Mobilgear 629 nebo srovnatelný olej objem náplně 0,9 litru D320x920 SG Vario D320x920 SG Vario mazací olej bez obsahu kyselin a pryskyřic, např. motorový, hydraulický olej, olej na zbraně Strana 18 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

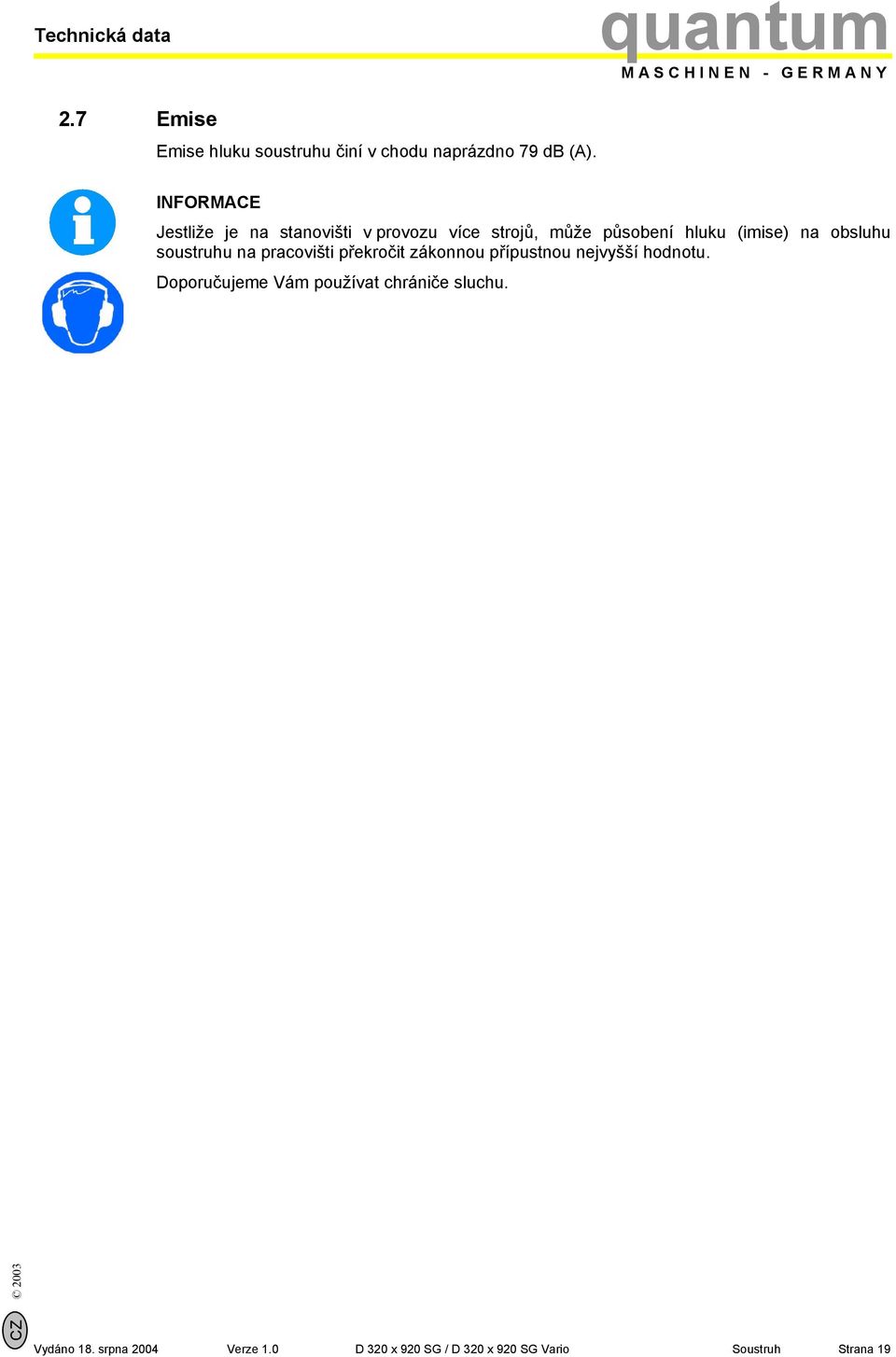

19 Technická data quantum 2.7 Emise Emise hluku soustruhu činí v chodu naprázdno 79 db (A). INFORMACE Jestliže je na stanovišti v provozu více strojů, může působení hluku (imise) na obsluhu soustruhu na pracovišti překročit zákonnou přípustnou nejvyšší hodnotu. Doporučujeme Vám používat chrániče sluchu. CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 19

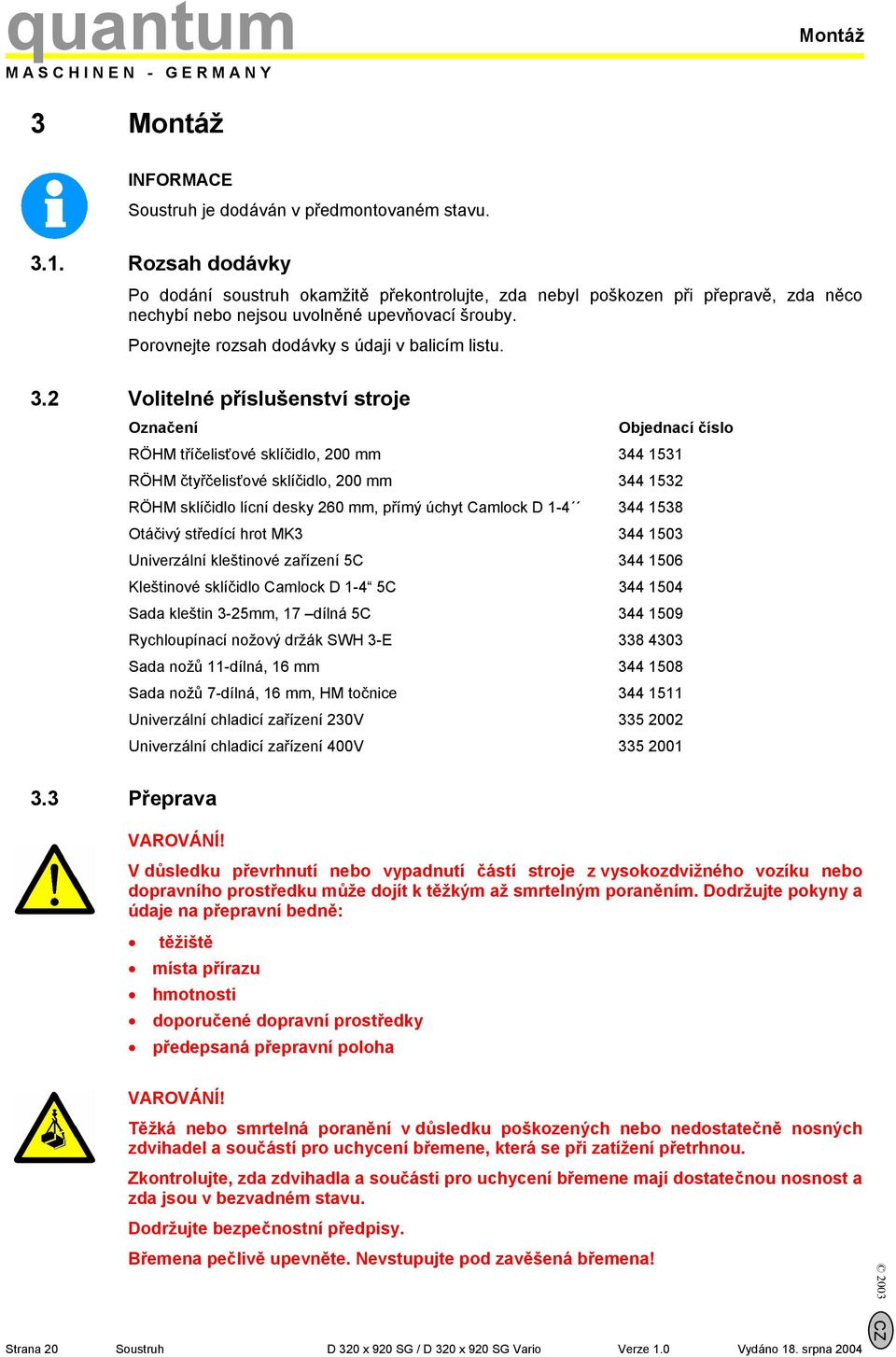

20 quantum Montáž 3 Montáž INFORMACE Soustruh je dodáván v předmontovaném stavu Rozsah dodávky Po dodání soustruh okamžitě překontrolujte, zda nebyl poškozen při přepravě, zda něco nechybí nebo nejsou uvolněné upevňovací šrouby. Porovnejte rozsah dodávky s údaji v balicím listu. 3.2 Volitelné příslušenství stroje 3.3 Přeprava Označení Objednací číslo RÖHM tříčelisťové sklíčidlo, 200 mm RÖHM čtyřčelisťové sklíčidlo, 200 mm RÖHM sklíčidlo lícní desky 260 mm, přímý úchyt Camlock D Otáčivý středící hrot MK Univerzální kleštinové zařízení 5C Kleštinové sklíčidlo Camlock D 1-4 5C Sada kleštin 3-25mm, 17 dílná 5C Rychloupínací nožový držák SWH 3-E Sada nožů 11-dílná, 16 mm Sada nožů 7-dílná, 16 mm, HM točnice Univerzální chladicí zařízení 230V Univerzální chladicí zařízení 400V VAROVÁNÍ! V důsledku převrhnutí nebo vypadnutí částí stroje z vysokozdvižného vozíku nebo dopravního prostředku může dojít k těžkým až smrtelným poraněním. Dodržujte pokyny a údaje na přepravní bedně: těžiště místa přírazu hmotnosti doporučené dopravní prostředky předepsaná přepravní poloha VAROVÁNÍ! Těžká nebo smrtelná poranění v důsledku poškozených nebo nedostatečně nosných zdvihadel a součástí pro uchycení břemene, která se při zatížení přetrhnou. Zkontrolujte, zda zdvihadla a součásti pro uchycení břemene mají dostatečnou nosnost a zda jsou v bezvadném stavu. Dodržujte bezpečnostní předpisy. Břemena pečlivě upevněte. Nevstupujte pod zavěšená břemena! Strana 20 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

21 Montáž quantum 3.4 Skladování POZOR! Při nesprávném skladování může dojít k poškození nebo zničení důležitých dílů. Zabalené nebo již vybalené díly skladujte jen za stanovených okolních podmínek. + Okolní podmínky na straně 18 Pokud musíte soustruh a příslušenství skladovat déle než tři měsíce a za jiných než předepsaných okolních podmínek, je zapotřebí se informovat u firmy Optimum Maschinen GmbH. 3.5 Instalace a montáž Požadavky na místo instalace Uspořádejte pracovní prostor kolem soustruhu podle místních bezpečnostních předpisů. + Rozměry na straně 18 Pracovní prostor pro obsluhu, údržbu a opravy nesmí být ničím omezen. INFORMACE Hlavní vypínač soustruhu musí být volně přístupný Místa pro uvázání břemene Vázací prostředek upevněte kolem lože soustruhu. Dbejte na to, aby uvázání břemena bylo vyrovnané a soustruh se nemohl při zvedání převrátit. Dbejte na to, aby uvázání břemena nepoškodilo žádné součásti nebo aby nedošlo k poškození laku. Obr. 3-1: Uvázání břemene CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 21

22 quantum Montáž Montáž VAROVÁNÍ! Nebezpečí zhmoždění a převrácení. Instalaci soustruhu musí provádět nejméně 2 osoby. Pomocí vodováhy překontrolujte, zda je podklad pro soustruh vodorovný. Překontrolujte, zda má podklad dostatečnou nosnost a pevnost. POZOR! Nedostatečná pevnost podkladu vede k přenosu vibrací mezi strojem a podkladem (vlastní frekvence konstrukčních prvků). Kritických otáček s nepříjemnými vibracemi se při nedostatečné pevnosti celého systému dosahuje velmi rychle. Takové otáčky pak vedou ke špatným výsledkům soustružení. Namontujte základ stroje. Základ stroje upevněte k podkladu stroje. Soustruh nasaďte na základ stroje. Soustruh spojte se základem stroje v průchozích otvorech, které jsou pro toto určeny (8 kusů). INFORMACE Provedení místa instalace musí odpovídat ergonomickým požadavkům, kladeným na pracoviště Montáž bez ukotvení Pro základ stroje použijte pokud je to nutné vibrační patky. Vyrovnejte soustruh s pomocí vodováhy. Po několika dnech používání vyrovnání znovu zkontrolujte Montáž s ukotvením Montáž s ukotvením použijte za účelem pevného spojení s podkladem. Montáž s ukotvením je smysluplná vždy, když budete obrábět velké díly až do maximální kapacity soustruhu. Materiál tlumící vibrace a hluk Závitová tyč jako kotevní tyč volitelně spojovací pouzdro M12 Obr. 3-2: Nákres ukotvení Strana 22 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

23 Montáž quantum 3.6 Plán ustavení CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 23

24 quantum Montáž 3.7 První uvedení do provozu VAROVÁNÍ! Pokud první uvádění soustruhu do provozu provádí nezkušený personál, může dojít k ohrožení osob a vybavení. Neručíme za žádné škody, které byly způsobeny nesprávně provedeným uvedením do provozu Čištění a mazání Odstraňte ze soustruhu antikorozní prostředky, které byly naneseny pro účely přepravy a skladování. Doporučujeme použít petrolej. Pro čištění nepoužívejte rozpouštědla, nitroředidla nebo jiné čisticí prostředky, které mohou poškodit lak soustruhu. Dodržujte údaje a pokyny výrobce čisticího prostředku. Všechny hladké části stroje namažte olejem bez obsahu kyseliny. Provádějte mazání soustruhu podle mazacího plánu. + Inspekce a údržba na straně Vizuální kontrola Zkontrolujte hladinu oleje průzorem na vřeteníku, posuvové skříni a suportové skříni. + Průzory na straně 55, objemy náplní + Provozní prostředky na straně Kontrola funkce Zkontrolujte snadný chod všech vřeten Elektrické připojení Pro připojení přes zásuvku použijte typ CEE-400V-16A. + Kvalifikace personálu na straně 9; + Schéma zapojení D320x920 na straně 77 Zkontrolujte zajištění (pojistka) svého elektrického napájení podle technických údajů o celkové přípojné hodnotě soustruhu. POZOR! Dbejte bezpodmínečně na to, aby všechny 3 fáze (L1, L2, L3) byly správně připojeny. Většina závad motoru vzniká chybným zapojením, např. neutrální vodič (N) je napojen na některou z fází. Důsledkem toho může být: motor se velmi rychle zahřívá zvýšená hlučnost motoru motor nemá výkon Při chybném zapojení zaniká záruka. POZOR! Soustruhy s frekvenčním měničem nesmí být provozovány se zásuvkou CEE. Soustruh zapojte napevno přes elektroinstalační skříňku(viz EN 50178/VDE ). D 320 x 920 SG Vario Strana 24 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

25 Montáž quantum INFORMACE! U soustruhů typu " VARIO" může měnič kmitočtu (regulátor pohonu) sepnout jistič FI Vašeho elektrického napájení. Aby se předešlo chybné funkci, potřebujete jistič FI citlivý buď na pulzní nebo střídavý i stejnosměrný proud. V případě funkční poruchy popř. sepnutí jističe FI překontrolujte zabudovaný typ. Podle následujících symbolů můžete rozpoznat, zda máte jeden z těchto uvedených jističů FI. Jistič FI pro pulzní proud Typ A Jistič FI pro střídavý i stejnosměrný proud Typ B 300 ma 300 ma Doporučujeme Vám použití jističe FI pro střídavý i stejnosměrný proud. Jističe FI pro střídavý i stejnosměrný proud (RCCB, typ B) jsou vhodné pro jedno- a třífázově napájené měniče kmitočtu (regulátor pohonu). Jističe FI pro střídavý proud typu AC (pouze střídavý proud) jsou pro měniče kmitočtu nevhodné. Jističe FI pro střídavý proud typu AC už nejsou běžné Test funkčnosti Proveďte kontrolu bezpečnosti. + Kontrola bezpečnosti na straně 13 Zkontrolujte směr otáčení soustruhu. Příruba sklíčidla se musí otáčet proti směru hodinových ručiček, pokud byla řadicí páka na suportové skříni přepnuta dolů. Zaměňte dva ze tří fázových vodičů na elektroinstalační skříňce, pokud by směr otáčení byl opačný. INFORMACE Pro vysokou životnost soustruhu doporučujeme nepřekračovat: první tři provozní hodiny maximální otáčky 730 min -1 po dvou dalších provozních hodinách maximální otáčky 1100 min -1 po další provozní hodině maximální otáčky 1800 min -1. CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 25

26 quantum Obsluha 4 Obsluha 4.1 Bezpečnost Soustruh uvádějte do provozu jen za následujících předpokladů: Technický stav soustruhu je bezvadný. Soustruh se používá v souladu s účelem, pro který je určena. Je dodržen návod k obsluze. Všechna bezpečnostní zařízení jsou namontována a aktivní. Poruchy neprodleně odstraňte nebo nechte odstranit. Při poruchách soustruh okamžitě uveďte mimo provoz a zajistěte jej proti neúmyslnému zapnutí, resp. proti zapnutí nepovolanými osobami. Každou změnu ihned hlaste na odpovědném místě. + Bezpečnost během provozu na straně Obslužné a indikační prvky Volící páka pro nastavení počtu otáček Sklíčidlo Pevná luneta Čtyřboký nožový držák Volící páka směru posuvu Koník Tabulka výměnných kol a posuvu Volící spínač posuvové převodovky Skříň suportu Obr. 4-1: D320 x 920 SG/D320 x 920 SG Vario Strana 26 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

27 Obsluha quantum Přehled obslužných prvků Uzamykatelný hlavní vypínač Volicí páka nastavení počtu otáček Kontrolka provozu Nouzový vypínač s hřibovou hlavou Momentový spínač (přímý chod) Volicí spínač nastavení posuvu Volicí páka směru posuvu Sklíčidlo Čtyřboký nožový držák Koník Závitový indikátor CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 27

28 quantum Obsluha Přehled indikačních prvků Olejoznak skříně suportu Olejoznak vřeteníku Olejoznak posuvové převodovky Stupnice příčného přesazení koníku Stupnice na ručních kolech Stupnice závitového indikátoru Symboly obsluhy Podélný posuv Příčný posuv Závit palcový [závity / palec] Závit - metrický [mm / otáčka vřetena] Modulový/trapézový závit mm za otáčku Matice vodícího šroubu otevřená Matice vodícího šroubu zavřená Strana 28 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

29 Obsluha quantum Nastavení otáček (pouze u Vario) Směr posuvu ve směru koníku (pravý závit) Směr posuvu ve směru vřeteníku (levý závit) Směr otáček proti směru hodinových ručiček Směr otáček ve směru hodinových ručiček 4.3 Nastavení počtu otáček POZOR! Počet otáček můžete měnit pouze v klidovém stavu stroje. K dispozici máte 18 různých počtů otáček. Nastavení počtu otáček provádějte pomocí volicích pák A / B / C a 1 / 2 / 3. V závislosti na poloze klínového řemenu získáte otáčky podle následující tabulky. Obr. 4-2: Nastavení počtu otáček Tabulka otáček D 320 x 920 SG I II Obr. 4-3: Tabulka otáček D 320 x 920 SG CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 29

30 quantum Obsluha Tabulka otáček D 320 x 920 SG Vario Ve volitelném vybavení Vario je možno změnit otáčky pomocí potenciometru v obslužném panelu, a to v rozsahu přednastavených otáček od 15% do 225%. Změna polohy klínového řemene není možná, klínový řemen zůstává na vnitřních řemenicích (poloha I). K dispozici je 9 rozsahů otáček. Obr. 4-4: Tabulka otáček D 320 x 920 SG Vario Použijte momentový spínač, abyste usnadnili zapadnutí do řadicí polohy Změna polohy sady klínových řemenů VAROVÁNÍ! Vypněte hlavní vypínač soustruhu a hlavní vypínač zajistěte zámkem. Demontujte clonu proti rozstřiku a ochranný kryt výměnných kol. Uvolněte dva upevňovací šrouby vpravo a vlevo na motoru. Sadu klínových řemenů uvolněte nadzdvihnutím motoru. Sadu klínových řemenů položte na jiné řemenice. Klínové řemeny napněte posunutím motoru dolů. Upevňovací šrouby opět utáhněte. Upevňovací šrouby (za clonou proti rozstřiku) Obr. 4-5: Upevňovací šrouby Upevňovací šroub (za ochranným krytem) POZOR! Dbejte na správné napnutí klínových řemenů. INFORMACE Sada klínových řemenů je správně napnutá, když je možno jednotlivý řemen prstem propnout o cca. 5mm. Strana 30 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

31 Obsluha Směr otáčení Řadicí pákou zapnete soustruh. Soustruh se zapne jen tehdy, když je ochrana sklíčidla zavřená. Přepněte řadicí páku dolů, aby byl směr otáčení proti směru hodinových ručiček. Přepněte řadicí páku nahoru, aby byl směr otáčení ve směru hodinových ručiček. quantum Řadicí páka POZOR! Před změnou směru otáčení pomocí řadicí páky počkejte, až bude soustruh zcela v klidovém stavu. Změna směru otáčení během provozu může vést ke zničení konstrukčních součástí. 4.4 Posuv Volicími pákami nastavíte posuv nebo požadované stoupání při soustružení závitů. POZOR! Změnu spínací polohy provádějte pouze v klidovém stavu stroje. Je-li to nutné, použijte momentový spínač, abyste usnadnili zapadnutí páky. Posuv Obr. 4-7: Volicí páka posuvu Rychlost posuvu K dispozici máte rychlosti posuvu v rozsahu od 0,052 1,392 (32 ks podélných posuvů) a 0,014 0,380 (32 ks příčných posuvů) mm na otáčku vřetena. Pro nastavení rychlosti posuvu použijte tabulku na soustruhu. + Tabulka posuvů na straně Směr posuvu Volicí pákou zvolíte směr posuvu. Přepněte volicí páku podle symbolu doleva nebo doprava, pokud chcete nastavit podélný posuv ve směru vřeteníku nebo pokud chcete vytvořit levý závit. Volicí páka pro směr posuvu 2003 Obr. 4-8: Volicí páka pro směr posuvu CZ Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 31

32 quantum Obsluha 4.5 Držák nástroje Upněte soustružnický nůž do držáku nástrojů. Soustružnický nůž musí být při soustružení upnutý co nejpevněji a na co nejkratší délku, aby řezná síla vznikající při tvorbě třísek mohla být dobře a spolehlivě zachycena. + max. upínací velikost nože ve čtyřbokém nožovém držáku [mm] na str. 18 Držák nástroje Obr. 4-9: Držák nástrojů Výškově vyrovnejte soustružnický nůž. Použijte koník se středicím hrotem, abyste zjistili potřebnou výšku. V případě potřeby vložte pod nůž ocelové podložky, abyste zachovali nezbytnou výšku. Výška soustružnického nože Řez soustružnického nože musí být při čelním soustružení nastaven přesně na výšku hrotu, aby vznikala lícní plocha bez čepů. Čelním soustružením vytvoříte rovné plochy, ležící kolmo k ose soustružení obrobku. Přitom se rozlišuje příčné čelní soustružení, příčné upichovací soustružení a podélné čelní soustružení. Soustružnický nůž nastavený na výšku hrotu. Obr. 4-10: Výška soustružnického nože Soustružnický nůž nastavený nad výšku hrotu. Soustružnický nůž nastavený pod výšku hrotu. Úhel soustružnického nože POZOR! Soustružnický nůž musí být upnutý tak, aby jeho osa byla kolmá k ose obrobku. Při šikmém upnutí může dojít ke vtažení soustružnického nože do obrobku. Správně Špatně Soustružnický nůž upnutý kolmo k ose soustružení. Soustružnický nůž upnutý šikmo ve směru posuvu. Obr. 4-11: Nákres: Úhel soustružnického nože Strana 32 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

33 Obsluha quantum Tvary soustružnického nože Podélné a příčné soustružení Podélné soustružení Podélné a příčné soustružení Podélné a příčné soustružení Tvarové soustružení Tvarové soustružení Odlehčovací zápichy Tvarové soustružení Zapichování Soustružení závitů Podélné soustružení Podélné a příčné soustružení Obr- 4-12: Tvary soustružnických nožů Odlehčovací zápichy Soustružení závitů Profily - zapichování 4.6 Zapnutí stroje Zapněte hlavní vypínač. Kontrolka provozu se musí rozsvítit. Zkontrolujte, zda není nouzový vypínač s hřibovou hlavou stisknutý, resp. zablokovaný. Pro odblokování otočte nouzový vypínač s hřibovou hlavou doprava. Zavřete ochranu sklíčidla. + Poruchy na straně 88 CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 33

34 quantum Obsluha 4.7 Úchyt vřetena Vřeteno je provedeno s úchytem Camlock ASA D 1-4. Upínací čepy UPOZORNĚNÍ! Pravidelně kontrolujte, zda jsou upínací čepy zavřené. INFORMACE Označte každý úchyt obrobku např. vrubem, abyste tak usnadnili opětovné dosažení přesnosti oběhu i pohybu v rovině. Upínací čepy Camlock Obr. 4-13: Úchyt vřetena Připevnění úchytu obrobku Otáčením upínacích čepů ve směru hodinových ručiček připevněte úchyt obrobku. Správné upínací polohy je dosaženo, když se referenční značka na upínacím čepu nachází mezi oběma značkami na úchytu vřetena. Značka na upínacím čepu Poloha otevřená Značka na upínacím čepu Poloha zavřená Obr. 4-14: Značky na upínacích čepech Camlock Nastavení čepů Camlock na úchytu obrobku Odstraňte pojistný šroub. Otočte čepem Camlock podle požadované úpravy o celou otáčku dovnitř nebo ven. Namontujte pojistný šroub. Referenční značka Čep Camlock INFORMACE Referenční značka na každém čepu Camlock slouží k orientaci pro správné nastavení. Pojistný šroub Obr. 4-15: Úchyt Camlock Sklíčidlo Obrobky je nutno před obráběním na soustruhu pevně a bezpečně upnout. Upínací síla by přitom měla být vyměřena tak, aby bylo bezpečně zaručeno unášení obrobku a nenastalo žádné poškození nebo deformace. VAROVÁNÍ! Neupínejte žádné obrobky, které se pohybují mino přípustný rozsah úchytů obrobků, sklíčidel atd. Upínací síla sklíčidla je při překročení rozsahu upínání příliš malá. Upínací čelisti se mohou uvolnit. Strana 34 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

35 Obsluha quantum Montáž úchytů obrobků Středicí hrot Očistěte vnitřní kužel úchytu vřetena. Očistěte Morseův kužel a kužel středicího hrotu. Zatlačte středicí hrot s Morseovým kuželem do vnitřního kuželu úchytu vřetena. Obr. 4-16: Středicí hrot Tříčelisťové sklíčidlo Zkontrolujte čistotu dosedacích ploch na úchytu vřetena a na tříčelisťovém sklíčidlu, a zda nejsou upínací plochy poškozené. Zkontrolujte, zda se všechny upínací čepy v úchytu vřetena nacházejí v otevřené poloze. Zvedněte tříčelisťové sklíčidlo na úchyt vřetena. Upevněte upínací čepy podle popisu v části + Úchyt vřetena na straně 34. Lícní deska Zkontrolujte čistotu dosedacích ploch na úchytu vřetena a na lícní desce, a zda nejsou upínací plochy poškozené. Zkontrolujte, zda se všechny upínací čepy v úchytu vřetena nacházejí v otevřené poloze. Zvedněte lícní desku na úchyt vřetena. Upevněte upínací čepy podle popisu v části + Úchyt vřetena na straně 34. Obr. 4-17: Lícní deska Ø 250 mm CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 35

36 quantum Obsluha 4.8 Montáž volitelného vybavení INFORMACE Dále popsané konstrukční prvky nejsou součástí standardního rozsahu dodávky Rychloupínací držák nožů Úvod: Rychloupínací držáky se vyznačují velkou rozmanitostí použití nástroje. Těleso zhotovené z vysoce kvalitní zušlechtěné oceli s profilově broušeným upínacím ozubením se upevňuje na suportu. Držáky zasahují do ozubení tělesa, čímž je dosaženo přesnosti v hodnotě 0,01 mm. Ozubení umožňuje 40 různých upínacích nastavení držáků nožů. Technické údaje: Hlava rychloupínacího držáku A E B Točný průměr [mm] Výkon motoru soustruhu max. [KW] 2,2 4,4 6,6 Šířka suportu max. z [mm] Výška břitu min. X [mm] h +y h + y h + y Výška břitu max. x + hv [mm] x + hv x + hv x + hv Výšková nastavitelnost hv [mm] 11 17/15 20/11 Dosedací plocha nože y [mm] 9 10/11 12,5/14 Dosedací žířka pro pracovní ocel d [mm] Pracovní ocelmax. h [mm] Celková šířka max. V [mm] Celková výška s [mm] Vyložení max. u [mm] Vrtání normální t [mm] Hloubka vrtání max. t max. [mm] Montáž: Otvor středícího kotouče se vytočí na míru čepu suportu. Čelně soustružená plocha tělesa se položí na rovný suport a upevní se upínací maticí čepu. Pro těžké hrubování je výhodné těleso na suportu zakolíkovat, k čemuž jsou k dispozici otvory na spodku tělesa. Těleso se vyrovnává s upnutým úchytem nožové tyče a vyvrtávací tyče kolmo k lícní desce. Ukazatel se nastaví na nulovou značku krycího plechu a upínací šroub se pevně utáhne. Příslušenství: Zboží č. Náhradní nožový držák SWH 1 - A (20 x 90) Náhradní nožový držák SWH 3 - E (20 x 100) Náhradní nožový držák SWH 5 - B (25 x 120) Strana 36 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

37 Obsluha quantum Univerzální kleštinové zařízení Tažná trubka Průchod tyče Vřeteno Středící kužel, opěrné ložisko na průchodu tyče Axiální kuličkové ložisko 8107 Uložení kleštiny Utahovací matice Ø48mm Přítužná matice Ø48mm Obr. 4-18: Univerzální kleštinové zařízení 5C INFORMACE Pro utažení a uvolnění kleštiny s obrobkem jsou zapotřebí dva hákové klíče 48mm Kleštinové sklíčidlo Camlock D 1-4 5C Zkontrolujte čistotu dosedacích ploch na úchytu vřetena a na sklíčidlu, a zda nejsou upínací plochy poškozené. Zkontrolujte, zda se všechny upínací čepy v úchytu vřetena nacházejí v otevřené poloze. Zvedněte sklíčidlo na úchyt vřetena. Obr. 4-19: Kleštinové sklíčidlo D 1-4 5C Upevněte upínací čepy podle popisu v části + Úchyt vřetena na straně Polohový doraz s jemným nastavením POZOR! Polohový doraz není určen pro použití jako absolutní koncový doraz v samovolném podélném posuvu. Tento polohový doraz používejte pouze ve spojení s ručním pohybem ložních saní. Obr. 4-20: Polohový doraz INFORMACE 2003 Polohový doraz je konstruován jako univerzální polohový doraz pro více soustruhů. V případě potřeby otočte přítlačnou desku o180 O, abyste získali mechanické upevnění. Pokud bude potřeba, použijte šrouby se šestihrannou hlavou, jestliže není k dispozici zkrácený klíč s vnitřním šestihranem. Pokud bude potřeba, použijte dodatečnou upínací podložku tak jako pro upnutí soustružnických nožů ve čtyřbokém držáku, pokud by upínací vzdálenost byla příliš velká. CZ Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 37

38 quantum Obsluha 4.9 Můstek lože Vyjměte můstek lože, pokud průměr obráběného obrobku činí více než 320 mm. Průměr lze vyjmutím můstku lože zvýšit na 430 mm. Soustružená délka je omezena na 115 mm. Nejprve uvolněte upevňovací šrouby a vytáhněte zalícované kolíky. Při opětovné montáži postupujte v opačném pořadí. Upevňovací šroub Zalícované kolíky Upevňovací šrouby Můstek lože Obr. 4-21: Můstek lože 4.10 Tabulky posuvu/ řezání závitů Tabulka posuvů Obr. 4-22: Tabulka posuvů D320 x 920 SG / D320 x 920 SG Vario Strana 38 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

39 Obsluha quantum Nastavení posuvu Příklad: Příčný posuv 0,07 mm / otáčku vřetene. Se stejnými nastaveními dostanete podélný posuv 0,261 mm / otáčku vřetene. a= 60 zubů 120 zubů 60 zubů POZOR! Výměnná kola musí být namontována podle zobrazení tabulky posuvů, aby bylo uvedeného posuvu dosaženo. Volící páku nastavit na A C N R N = neutrální poloha + Řezné rychlosti na straně 42 Pokud to bude potřebné, použijte + Přehled prvků obsluhy na straně 27 jako referenci následujícího popisu. Uvolněte nebo upněte svěrací šroub na podélných saních v závislosti na použitém posuvu (+ Obr. 4-32: Stavěcí šroub podélných saní na straně 45) Zvolte posuv pomocí Volicí páky podélně příčného posuvu na podélných saních Stisknutím zasouvací páky dolů aktivujte samočinný příčný posuv. Vytažením zasouvací páky a stisknutím nahoru aktivujte samočinný podélný posuv. Lehce pohybujte ručním kolečkem příslušných saní, abyste usnadnili zapadnutí zasouvací páky. CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 39

40 quantum Obsluha Tabulky řezání závitů Tabulka řezání metrických závitů Tabulka palcových závitů počet otoček závitu na délku jednoho palce Obr. 4-23: Tabulka řezání závitů D320 x 920 SG / D320 x 920 SG Vario Strana 40 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ

41 Obsluha quantum Nastavení závitů Příklad: Stoupání závitu 1,75 mm a = 56 zubů 120 zubů b = 60 zubů POZOR! Výměnná kola musí být namontována podle zobrazení tabulky posuvů, aby bylo uvedeného posuvu dosaženo. Volící páku nastavit na A C N R Výměna, změna polohy výměnných kol Výměnná kola pro posuv jsou upevněna na lyře, resp. přímo na vodicím vřetenu a posuvové převodovce. Vypněte soustruh hlavním vypínačem a zajistěte hlavní vypínač visacím zámkem proti neúmyslnému opětovnému zapnutí nebo zapnutí nepovolanými osobami. Otevřete ochranný kryt výměnných kol. Uvolněte svěrací šrouby lyry. Lyru sklopte směrem dolů. Namontujte a umístěte výměnná kola, jak je uvedeno v tabulce. Svěrací šroub Svěrací šroub Obr. 4-24: Výměnná kola CZ 2003 Vydáno 18. srpna 2004 Verze 1.0 D 320 x 920 SG / D 320 x 920 SG Vario Soustruh Strana 41

42 quantum Obsluha Příklad: Uvolněte šroub výměnného kola b a matici na podpěrném čepu vložených kol. Vyměňte výměnné kolo b podle tabulky výměnných kol. Posunujte vložená kola v podélném otvoru tak dlouho, až se ozubená kola opět dostanou do záběru. Lyru umístěte tak, aby byla ozubená kola spolu opět v záběru. Vložená kola 127 zubů 120 zubů Matice Výměnné kolo b Upevňovací šroub a b Obr. 4-25: Výměnná kola Výměnné kolo a nebo b otočte o 180 O, aby se např. dosáhlo záběru s vloženým kolem 127. INFORMACE Nastavte znovu vůli ozubení za pomoci papíru (80 g/m 2 ). Papír vložte jako pomůcku pro nastavení vzdálenosti mezi ozubení ozubených kol. Strana 42 Soustruh D 320 x 920 SG / D 320 x 920 SG Vario Verze 1.0 Vydáno 18. srpna CZ
