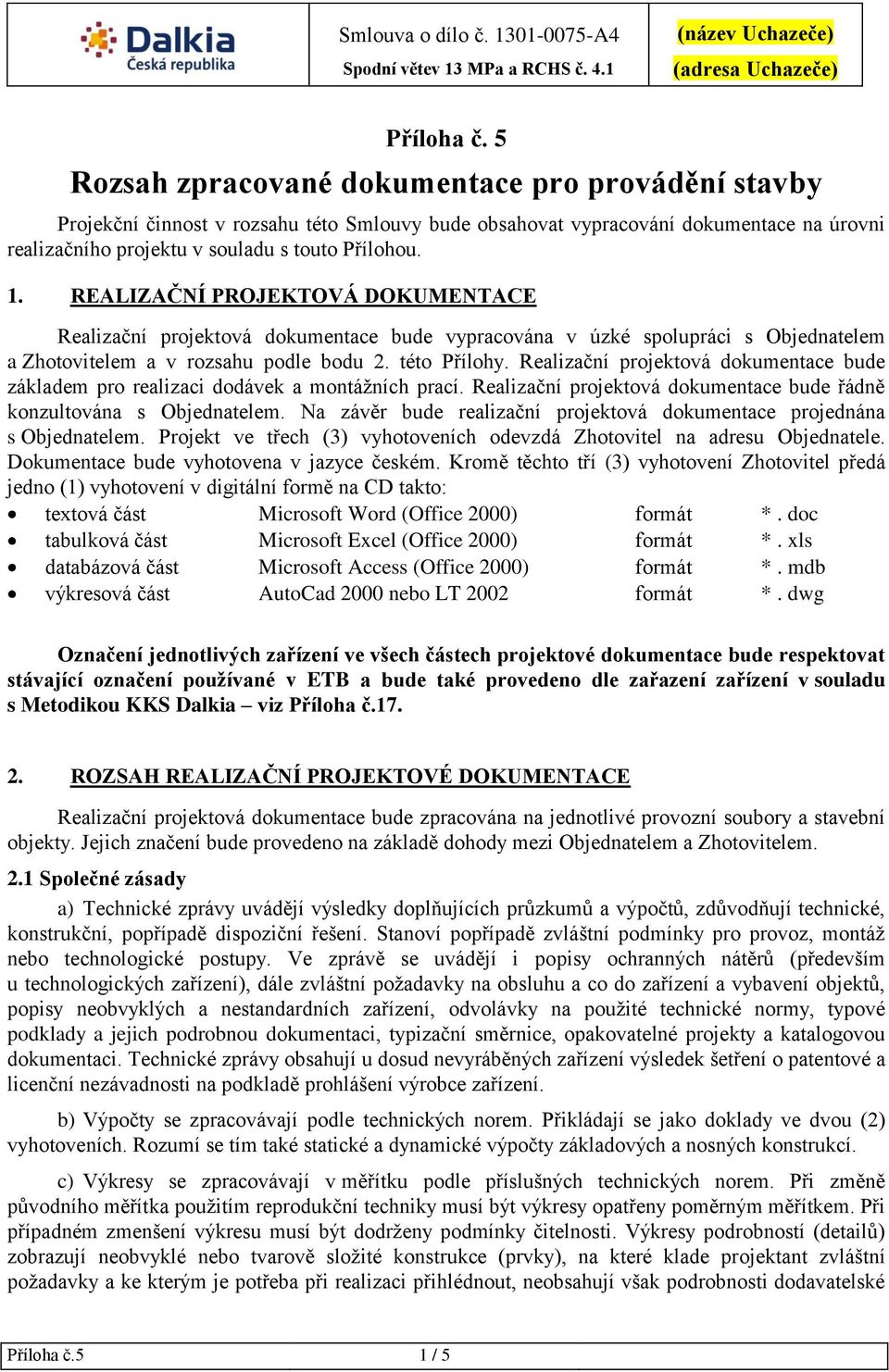

1 Příloha č. 5 Rozsah zpracované dokumentace pro provádění stavby Projekční činnost v rozsahu této Smlouvy bude obsahovat vypracování dokumentace na úrovni realizačního projektu v souladu s touto Přílohou. 1. REALIZAČNÍ PROJEKTOVÁ DOKUMENTACE Realizační projektová dokumentace bude vypracována v úzké spolupráci s Objednatelem a Zhotovitelem a v rozsahu podle bodu 2. této Přílohy. Realizační projektová dokumentace bude základem pro realizaci dodávek a montážních prací. Realizační projektová dokumentace bude řádně konzultována s Objednatelem. Na závěr bude realizační projektová dokumentace projednána s Objednatelem. Projekt ve třech (3) vyhotoveních odevzdá Zhotovitel na adresu Objednatele. Dokumentace bude vyhotovena v jazyce českém. Kromě těchto tří (3) vyhotovení Zhotovitel předá jedno (1) vyhotovení v digitální formě na CD takto: textová část Microsoft Word (Office 2000) formát *. doc tabulková část Microsoft Excel (Office 2000) formát *. xls databázová část Microsoft Access (Office 2000) formát *. mdb výkresová část AutoCad 2000 nebo LT 2002 formát *. dwg Označení jednotlivých zařízení ve všech částech projektové dokumentace bude respektovat stávající označení používané v ETB a bude také provedeno dle zařazení zařízení v souladu s Metodikou KKS Dalkia viz Příloha č ROZSAH REALIZAČNÍ PROJEKTOVÉ DOKUMENTACE Realizační projektová dokumentace bude zpracována na jednotlivé provozní soubory a stavební objekty. Jejich značení bude provedeno na základě dohody mezi Objednatelem a Zhotovitelem. 2.1 Společné zásady a) Technické zprávy uvádějí výsledky doplňujících průzkumů a výpočtů, zdůvodňují technické, konstrukční, popřípadě dispoziční řešení. Stanoví popřípadě zvláštní podmínky pro provoz, montáž nebo technologické postupy. Ve zprávě se uvádějí i popisy ochranných nátěrů (především u technologických zařízení), dále zvláštní požadavky na obsluhu a co do zařízení a vybavení objektů, popisy neobvyklých a nestandardních zařízení, odvolávky na použité technické normy, typové podklady a jejich podrobnou dokumentaci, typizační směrnice, opakovatelné projekty a katalogovou dokumentaci. Technické zprávy obsahují u dosud nevyráběných zařízení výsledek šetření o patentové a licenční nezávadnosti na podkladě prohlášení výrobce zařízení. b) Výpočty se zpracovávají podle technických norem. Přikládají se jako doklady ve dvou (2) vyhotoveních. Rozumí se tím také statické a dynamické výpočty základových a nosných konstrukcí. c) Výkresy se zpracovávají v měřítku podle příslušných technických norem. Při změně původního měřítka použitím reprodukční techniky musí být výkresy opatřeny poměrným měřítkem. Při případném zmenšení výkresu musí být dodrženy podmínky čitelnosti. Výkresy podrobností (detailů) zobrazují neobvyklé nebo tvarově složité konstrukce (prvky), na které klade projektant zvláštní požadavky a ke kterým je potřeba při realizaci přihlédnout, neobsahují však podrobnosti dodavatelské Příloha č.5 1 / 5

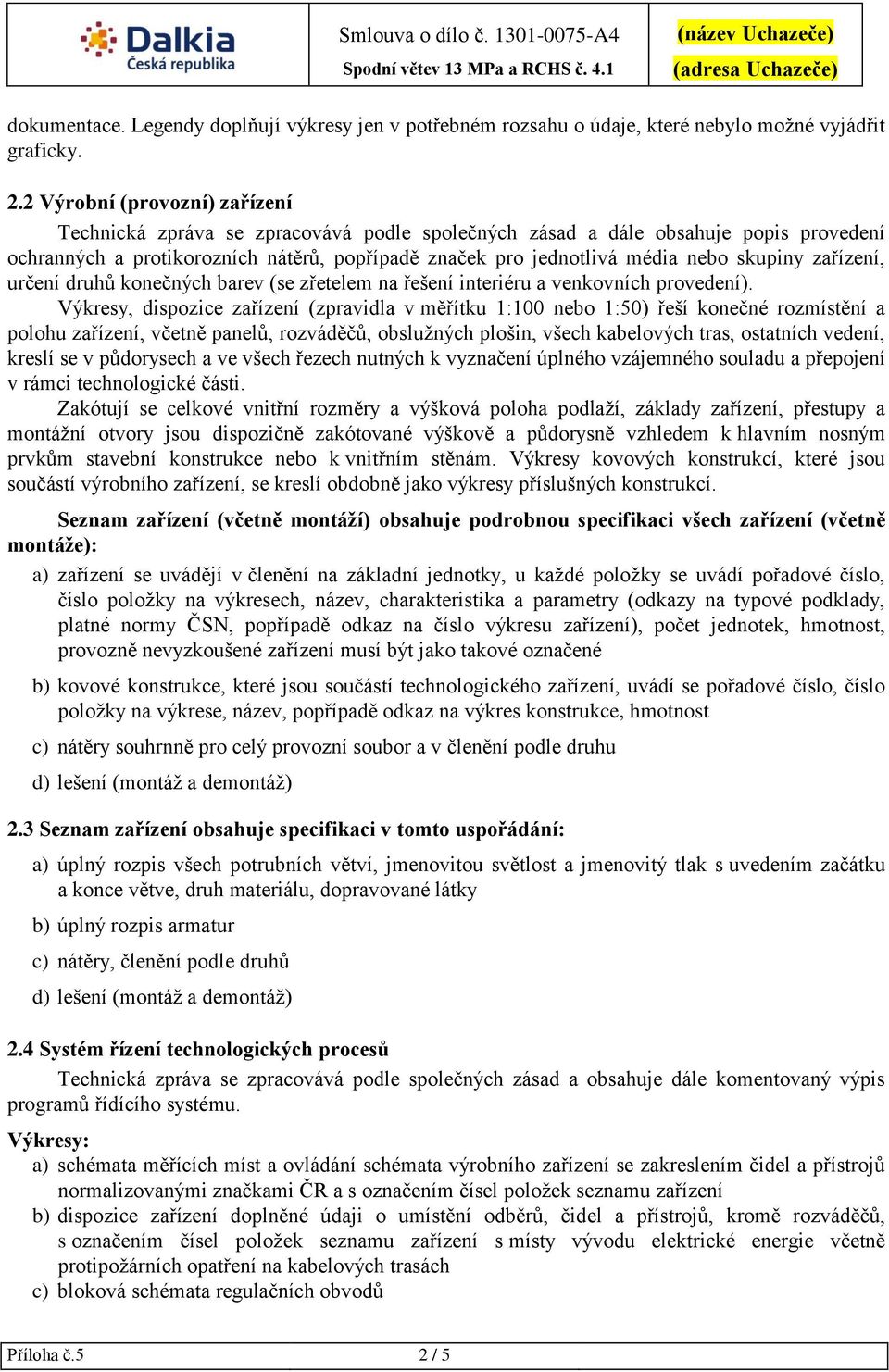

2 dokumentace. Legendy doplňují výkresy jen v potřebném rozsahu o údaje, které nebylo možné vyjádřit graficky. 2.2 Výrobní (provozní) zařízení Technická zpráva se zpracovává podle společných zásad a dále obsahuje popis provedení ochranných a protikorozních nátěrů, popřípadě značek pro jednotlivá média nebo skupiny zařízení, určení druhů konečných barev (se zřetelem na řešení interiéru a venkovních provedení). Výkresy, dispozice zařízení (zpravidla v měřítku 1:100 nebo 1:50) řeší konečné rozmístění a polohu zařízení, včetně panelů, rozváděčů, obslužných plošin, všech kabelových tras, ostatních vedení, kreslí se v půdorysech a ve všech řezech nutných k vyznačení úplného vzájemného souladu a přepojení v rámci technologické části. Zakótují se celkové vnitřní rozměry a výšková poloha podlaží, základy zařízení, přestupy a montážní otvory jsou dispozičně zakótované výškově a půdorysně vzhledem k hlavním nosným prvkům stavební konstrukce nebo k vnitřním stěnám. Výkresy kovových konstrukcí, které jsou součástí výrobního zařízení, se kreslí obdobně jako výkresy příslušných konstrukcí. Seznam zařízení (včetně montáží) obsahuje podrobnou specifikaci všech zařízení (včetně montáže): a) zařízení se uvádějí v členění na základní jednotky, u každé položky se uvádí pořadové číslo, číslo položky na výkresech, název, charakteristika a parametry (odkazy na typové podklady, platné normy ČSN, popřípadě odkaz na číslo výkresu zařízení), počet jednotek, hmotnost, provozně nevyzkoušené zařízení musí být jako takové označené b) kovové konstrukce, které jsou součástí technologického zařízení, uvádí se pořadové číslo, číslo položky na výkrese, název, popřípadě odkaz na výkres konstrukce, hmotnost c) nátěry souhrnně pro celý provozní soubor a v členění podle druhu d) lešení (montáž a demontáž) 2.3 Seznam zařízení obsahuje specifikaci v tomto uspořádání: a) úplný rozpis všech potrubních větví, jmenovitou světlost a jmenovitý tlak s uvedením začátku a konce větve, druh materiálu, dopravované látky b) úplný rozpis armatur c) nátěry, členění podle druhů d) lešení (montáž a demontáž) 2.4 Systém řízení technologických procesů Technická zpráva se zpracovává podle společných zásad a obsahuje dále komentovaný výpis programů řídícího systému. Výkresy: a) schémata měřících míst a ovládání schémata výrobního zařízení se zakreslením čidel a přístrojů normalizovanými značkami ČR a s označením čísel položek seznamu zařízení b) dispozice zařízení doplněné údaji o umístění odběrů, čidel a přístrojů, kromě rozváděčů, s označením čísel položek seznamu zařízení s místy vývodu elektrické energie včetně protipožárních opatření na kabelových trasách c) bloková schémata regulačních obvodů Příloha č.5 2 / 5

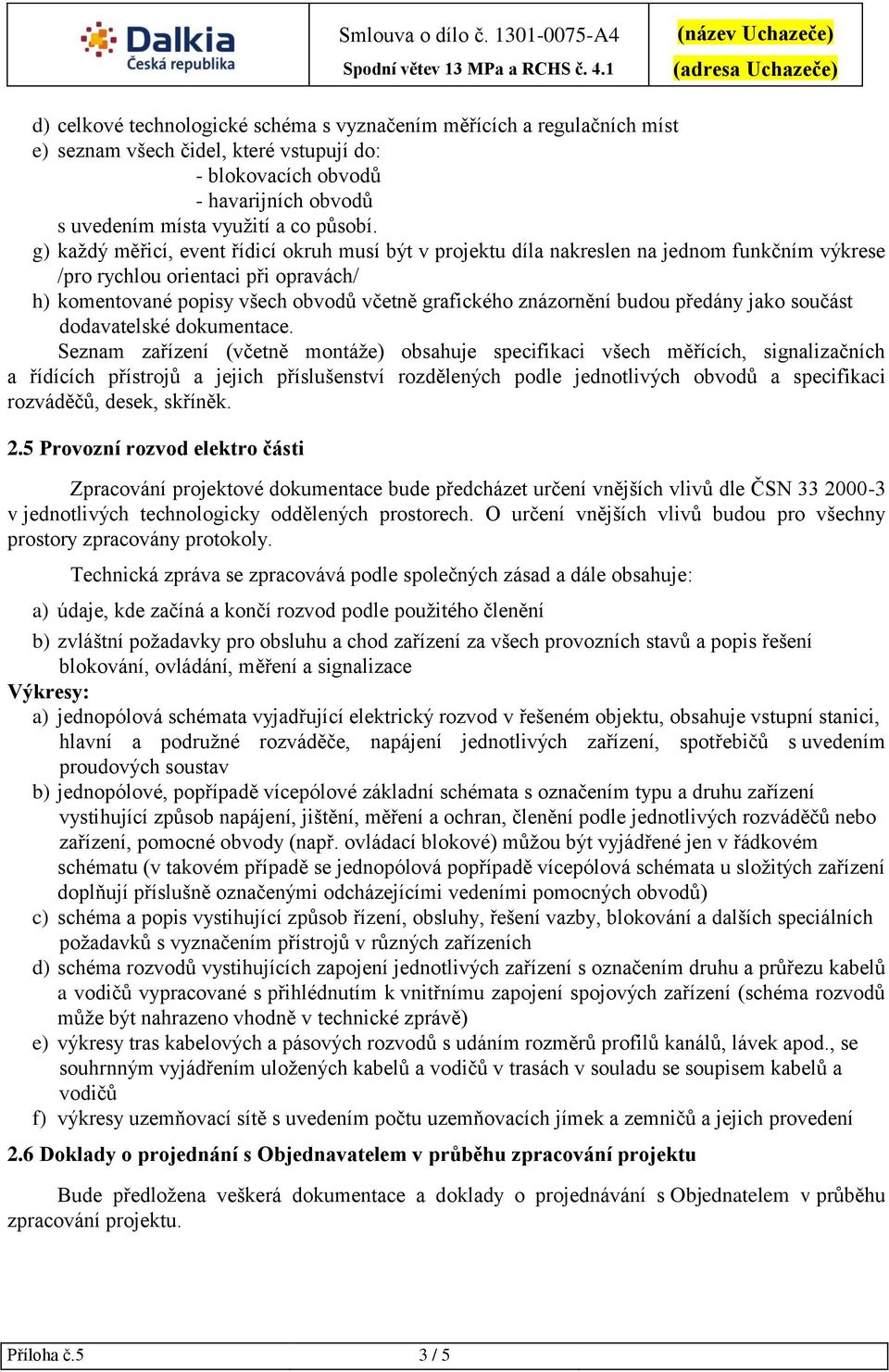

3 d) celkové technologické schéma s vyznačením měřících a regulačních míst e) seznam všech čidel, které vstupují do: - blokovacích obvodů - havarijních obvodů s uvedením místa využití a co působí. g) každý měřicí, event řídicí okruh musí být v projektu díla nakreslen na jednom funkčním výkrese /pro rychlou orientaci při opravách/ h) komentované popisy všech obvodů včetně grafického znázornění budou předány jako součást dodavatelské dokumentace. Seznam zařízení (včetně montáže) obsahuje specifikaci všech měřících, signalizačních a řídících přístrojů a jejich příslušenství rozdělených podle jednotlivých obvodů a specifikaci rozváděčů, desek, skříněk. 2.5 Provozní rozvod elektro části Zpracování projektové dokumentace bude předcházet určení vnějších vlivů dle ČSN v jednotlivých technologicky oddělených prostorech. O určení vnějších vlivů budou pro všechny prostory zpracovány protokoly. Technická zpráva se zpracovává podle společných zásad a dále obsahuje: a) údaje, kde začíná a končí rozvod podle použitého členění b) zvláštní požadavky pro obsluhu a chod zařízení za všech provozních stavů a popis řešení blokování, ovládání, měření a signalizace Výkresy: a) jednopólová schémata vyjadřující elektrický rozvod v řešeném objektu, obsahuje vstupní stanici, hlavní a podružné rozváděče, napájení jednotlivých zařízení, spotřebičů s uvedením proudových soustav b) jednopólové, popřípadě vícepólové základní schémata s označením typu a druhu zařízení vystihující způsob napájení, jištění, měření a ochran, členění podle jednotlivých rozváděčů nebo zařízení, pomocné obvody (např. ovládací blokové) můžou být vyjádřené jen v řádkovém schématu (v takovém případě se jednopólová popřípadě vícepólová schémata u složitých zařízení doplňují příslušně označenými odcházejícími vedeními pomocných obvodů) c) schéma a popis vystihující způsob řízení, obsluhy, řešení vazby, blokování a dalších speciálních požadavků s vyznačením přístrojů v různých zařízeních d) schéma rozvodů vystihujících zapojení jednotlivých zařízení s označením druhu a průřezu kabelů a vodičů vypracované s přihlédnutím k vnitřnímu zapojení spojových zařízení (schéma rozvodů může být nahrazeno vhodně v technické zprávě) e) výkresy tras kabelových a pásových rozvodů s udáním rozměrů profilů kanálů, lávek apod., se souhrnným vyjádřením uložených kabelů a vodičů v trasách v souladu se soupisem kabelů a vodičů f) výkresy uzemňovací sítě s uvedením počtu uzemňovacích jímek a zemničů a jejich provedení 2.6 Doklady o projednání s Objednavatelem v průběhu zpracování projektu Bude předložena veškerá dokumentace a doklady o projednávání s Objednatelem v průběhu zpracování projektu. Příloha č.5 3 / 5

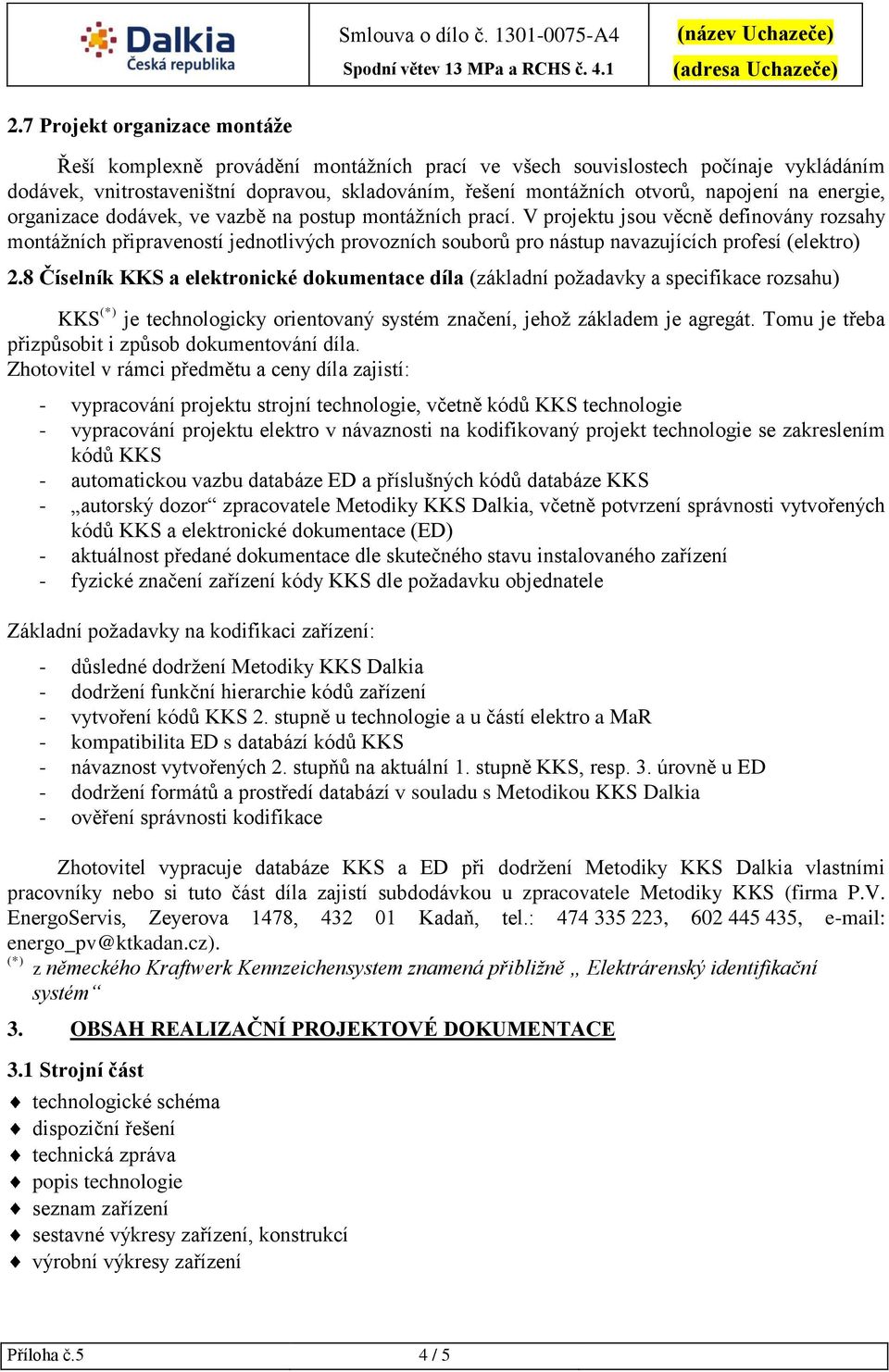

4 2.7 Projekt organizace montáže Řeší komplexně provádění montážních prací ve všech souvislostech počínaje vykládáním dodávek, vnitrostaveništní dopravou, skladováním, řešení montážních otvorů, napojení na energie, organizace dodávek, ve vazbě na postup montážních prací. V projektu jsou věcně definovány rozsahy montážních připraveností jednotlivých provozních souborů pro nástup navazujících profesí (elektro) 2.8 Číselník KKS a elektronické dokumentace díla (základní požadavky a specifikace rozsahu) KKS (*) je technologicky orientovaný systém značení, jehož základem je agregát. Tomu je třeba přizpůsobit i způsob dokumentování díla. Zhotovitel v rámci předmětu a ceny díla zajistí: - vypracování projektu strojní technologie, včetně kódů KKS technologie - vypracování projektu elektro v návaznosti na kodifikovaný projekt technologie se zakreslením kódů KKS - automatickou vazbu databáze ED a příslušných kódů databáze KKS - autorský dozor zpracovatele Metodiky KKS Dalkia, včetně potvrzení správnosti vytvořených kódů KKS a elektronické dokumentace (ED) - aktuálnost předané dokumentace dle skutečného stavu instalovaného zařízení - fyzické značení zařízení kódy KKS dle požadavku objednatele Základní požadavky na kodifikaci zařízení: - důsledné dodržení Metodiky KKS Dalkia - dodržení funkční hierarchie kódů zařízení - vytvoření kódů KKS 2. stupně u technologie a u částí elektro a MaR - kompatibilita ED s databází kódů KKS - návaznost vytvořených 2. stupňů na aktuální 1. stupně KKS, resp. 3. úrovně u ED - dodržení formátů a prostředí databází v souladu s Metodikou KKS Dalkia - ověření správnosti kodifikace Zhotovitel vypracuje databáze KKS a ED při dodržení Metodiky KKS Dalkia vlastními pracovníky nebo si tuto část díla zajistí subdodávkou u zpracovatele Metodiky KKS (firma P.V. EnergoServis, Zeyerova 1478, Kadaň, tel.: , , energo_pv@ktkadan.cz). (*) z německého Kraftwerk Kennzeichensystem znamená přibližně Elektrárenský identifikační systém 3. OBSAH REALIZAČNÍ PROJEKTOVÉ DOKUMENTACE 3.1 Strojní část technologické schéma dispoziční řešení popis technologie seznam zařízení sestavné výkresy zařízení, konstrukcí výrobní výkresy zařízení Příloha č.5 4 / 5

5 3.2 Část elektro a MaR seznam měřících okruhů seznam elektrospotřebičů seznam vstupů/výstupů řídícího systému dispoziční schéma přístrojů v rozvodnách výkresy pro zhotovení a montáž kabelových tras protokoly o určení vnějších vlivů dle ČSN Stavební část návrh stavebních úprav statické a dynamické výpočty OK prováděcí výkresy požární zpráva Příloha č.5 5 / 5
