1 XZK Obsah cvičení: ZS 2014/15 č. cv. Téma cvičení 1. Výkresy pozemních staveb- požadavky, způsoby kreslení. Plocha výkresového listu, orientace výkresů,měřítka, formáty Zobrazovací prostředky- druhy čar, kóty, značky, popisy, odkazy.tabulky. Text. část tech. dokumentace. Zásady zobrazování půdorysů, svislých řezů, pohledů, sklopených řezů. Zadání úloh Výkres č. 1: Zakreslení a kótování jednoduchého objektu. (Půdorys, řez, pohled) 2. Zadání : dispoziční schema jednoduchého objektu, konzultace nosné konstrukce Zakreslování výplně otvorů, úpravy povrchů, prostupy, průduchy, st. úpravy Výkres č.2 :Půdorys M 1:50 3. Zakreslování konstrukcí ve svislých řezech podlahy, stropní konstrukce atp. Schodiště ve svislém řezu a půdorysu (terminologie, zásady zakreslování). Výkres č.3 :Svislý řez M 1:50, Doplnění půdorysu schodiště do stavebního půdorysu

2 4. Přehled CAD systémů a princip práce s nimi, vektorová a rastrová grafika obecně. Základy práce v AutoCADU přehled, uspořádání a popis programu, pracovní plocha, nabídky, ovládání myší a klávesnicí, zadávání příkazů. 5. Konzultace půdorys a svislý řez 6. AutoCAD 2D základy kreslení. Kreslení základních entit zadávání objektů, úsečka, obdélník, křivka, kružnice, ekvidistanta, trasování, režimy přichycení. 7. Výkresy terénu, výkopy, základy zásady zakreslování. Situace náležitosti a zásady zakreslování Výkres č. 4. : Situace M 1: AutoCAD 2D základy kreslení a editace. Typy čar, posuny, kopie, otáčení, prodloužení. Měření vzdáleností a ploch. Vlastnosti objektů, práce s hladinami. 9. Vodorovné nosné konstrukce.výkres tvaru, výkres skladby zásady zakreslování. Výkres č. 5.: Výkres tvaru a skladby M 1: 50(2. varianta ve skice) 10. AutoCAD 2D pokročilé kreslení a editace. Kótování, šrafování. 11. Pohledy náležitosti a zásady zakreslování Konstrukční detail účel, meřítka, zásady zakreslování, kótování a označování Konzultace Výkres č. 6. : Technický pohled M 1: AutoCAD 2D pokročilé kreslení a editace. Práce s bloky, tabulky, vkládání textů. AutoCAD 2D tiskové výstupy, typy datových formátů, ukládání výkresů, import a export. Konzultace. 13. Test, kompletace a zápočet

3 Ukončení a literatura Ukončení: Průběžná práce během semestru. Odevzdání grafických prací: V deskách formát A3 (minimálně výkres stavebního půdorysu s využitím systému AutoCAD). Termín odevzdání do konce 1. týdne zkouškového období Literatura: ČSN : Výkresy pozemních staveb - Kreslení výkresů stavební části. Čítanka výkresů ve stavebnictví - Doseděl a kol., SOBOTÁLES doplněk 2005 Cvičení z pozemního stavitelství - Jan Novotný, SOBOTÁLES 2009 AutoCAD a AutoCAD LT pro architekty a stavební projektanty Iva Horová, Computer Press 2006 Podklady na web. stránkách předmětu

4 PROJEKTOVÁ DOKUMENTACE V LEGISLATIVĚ ČR Zákon č. 183/2006 Stavební zákon (novela 350/2012) Vyhlášky: - č.499/2006 Sb. o dokumentaci staveb novelizována vyhl. 62/ č.146/2008 Sb.o rozsahu a obsahu projektové dokumentace dopravních staveb - č.268/2009 Sb. o obecných technických požadavcích na výstavbu - č.500/2006 Sb.a 503/2006 o územní dokumentaci České státní normy : ČSN Výkresy pozemních staveb Kreslení výkresů stavební části (2004)

5 Obsah projektové dokumentace (pro st. povolení event. ohlášení) A. Průvodní zpráva B. Souhrnná technická zpráva C. Situační výkresy D. Dokumentace objektů E. Dokladová část Ad. D.: - Architektonická a stavebně-tech. část: Technická zpráva, Výkresová část M1:100 (Výkopy,Základy, Půdorysy, Řezy, Pohledy, doplňkové výkresy) - Stavebně Konstrukční část (Výkresy tvaru, skladby, výztuže) - Požární bezpečnost - Technické zařízení budov

6 Měřítka stavebních výkresů 1:5000, 1:2000, 1:1000, 1:500, 1:200- situace a situační schemata 1:2000, 1:1000, 1:500, 1:200 celkové dispoziční výkresy a schemata stavebních objektů, architektonické studie 1:200, 1:100, 1:50 výkresy vnitřního uspořádání (dispozice) stavebních objektů, zejména pro půdorysy, řezy a pohledy 1:20, 1:10, 1:5, 1:2, 1:1 výkresy podrobností (detaily)

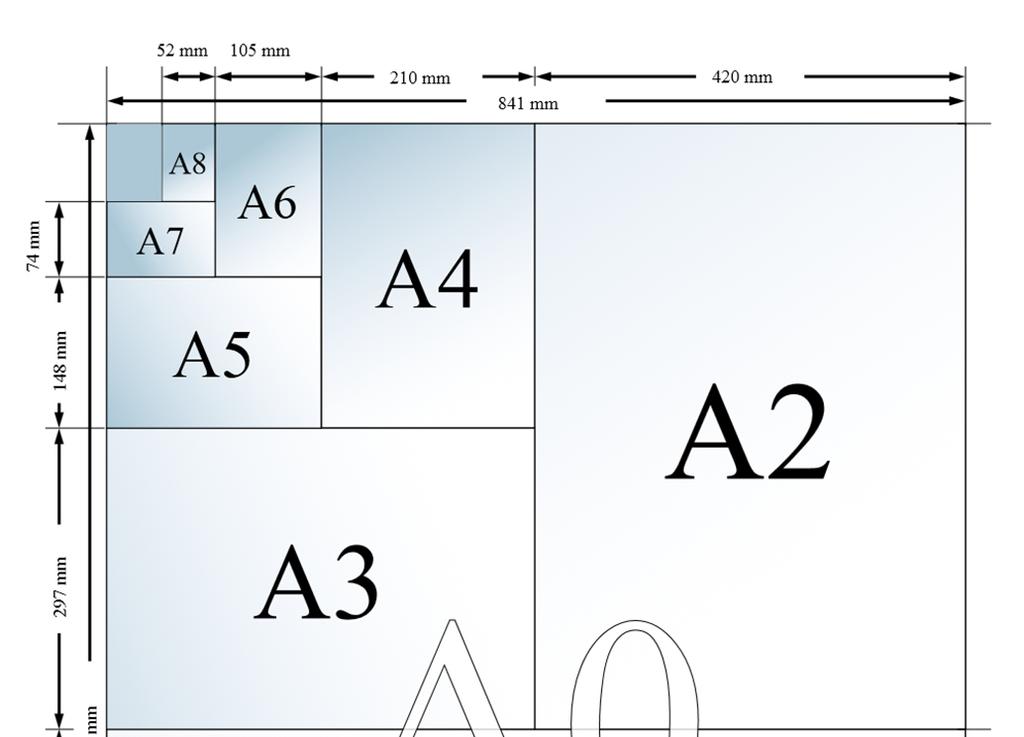

7 Formát stavebních výkresů A0 = 841 MM X 1189 MM A1 = 594 MM X 841 MM A2 = 420 MM X 594 MM A3 = 297 MM X 420 MM A4 = 210 MM X 297 MM

8 Formáty a skládání výkresů

9 Plocha výkresového listu

10 Plocha výkresového listu

11 . Popisové pole

12 Zobrazovací prostředky: Čáry Popisy Kóty Značky

13 ČÁRY Tloušťky čar tenká: tlustá: velmi tlustá 1:2:4

15 Kóty Délkové Výškové

16 Značky

17 Zařizovací předměty

18 Zobrazovací způsoby: Zobrazení na 3 průmětny: Půdorys Řez Pohled Zobrazení na 1 průmětnu: Axonomertie Perspektiva

19 Půdorys, řez a pohled

20 Řezové roviny

21 Zobrazované podlaží

22 Sklopený řez

23 Zobrazení a kótování půdorysu, řezu a pohledu

27 Příklad 1. výkresu

28 Kontrola 1. výkresu CHECK LIST 1 ZOBRAZENÍ JEDNODUCHÉHO OBJEKTU Formát výkresu, měřítko 1:50, rozmístění půdorysu, řezu a pohledu na ploše PŮDORYS: Popis Zobrazení stěn (sloupů), otvorů (bez výplní-oken a dveří), střecha aj.- tloušťka a typ čar, šrafování Kóty- tloušťka čar, umístění, čitelnost K. vnitřní - dílčí, celkové, K. vnější - dílčí, celkové,správné kótování otvorů, K.výškové- relativní, podlaha, terén Řezová rovina -zakreslení, směr pohledu, označení SVISLÝ ŘEZ: Popis s označením Zobrazení konstrukcí vřezu, v pohledu, zakrytých - tloušťka a typ čar, šrafování Kóty- tloušťka čar, umístění, čitelnost K. vnitřní - konstrukční výška, světlá výška, dílčí K. vnější - dílčí, celkové,správné kótování otvorů, K. výškové (kačenky) - relativní, podlaha, terén POHLED: Popis dle orientace Zobrazení viditelných hran průčelí, terén tloušťka čar Kóty- Pouze!! výškové (kačenky) - relativní, podlaha, terén, střecha
