1 R410A 50HZ VRF systémy CMV Chigo CAC katalog 2014

2 Profil Chigo Group Skupina GUANGDONG CHIGO AIR CONDITIONING CO., LTD. (kótovaná na honkongské burze, 449.HK), se sídlem ve významném průmyslovém městě Foshan, byla založena v roce Chigo Group je rostoucí a moderní společnost zabývající se výzkumem, vývojem, výrobou a distribucí klimatizací na domácím a světovém trhu. Jako jedna z vedoucích společností na čínském trhu v oboru klimatizací má Chigo roční produkční kapacitu 10 milionů setů, což zahrnuje kompletní výrobní řadu zařízení pro klimatizaci a řadí se k největším společnostem s kompletním průmyslovým řetězcem. Výrobní strategie se setkává s různými požadavky trhu a tím poskytuje značce Chigo rychlý rozvoj již po řadu let. Dodnes klimatizace Chigo získaly mnohé certifikace na všech významných trzích, včetně ISO 9001 QSA, ISO 1400 EMSA, China Inspection-free Product Certificate, China Energy-Saving Product Certificate, China Compulsory Certificate (CCC), UL certifikát pro USA, CE certifikát pro EU, GS certifikát pro Německo, SAA bezpečnostní certifikát pro Austrálii a mnohé další. Společnost Chigo Group byla také oceněna cenou Global Green Environment Protection Energy-Saving Air-conditioning, kterou uděluje organizace Spojených národů.

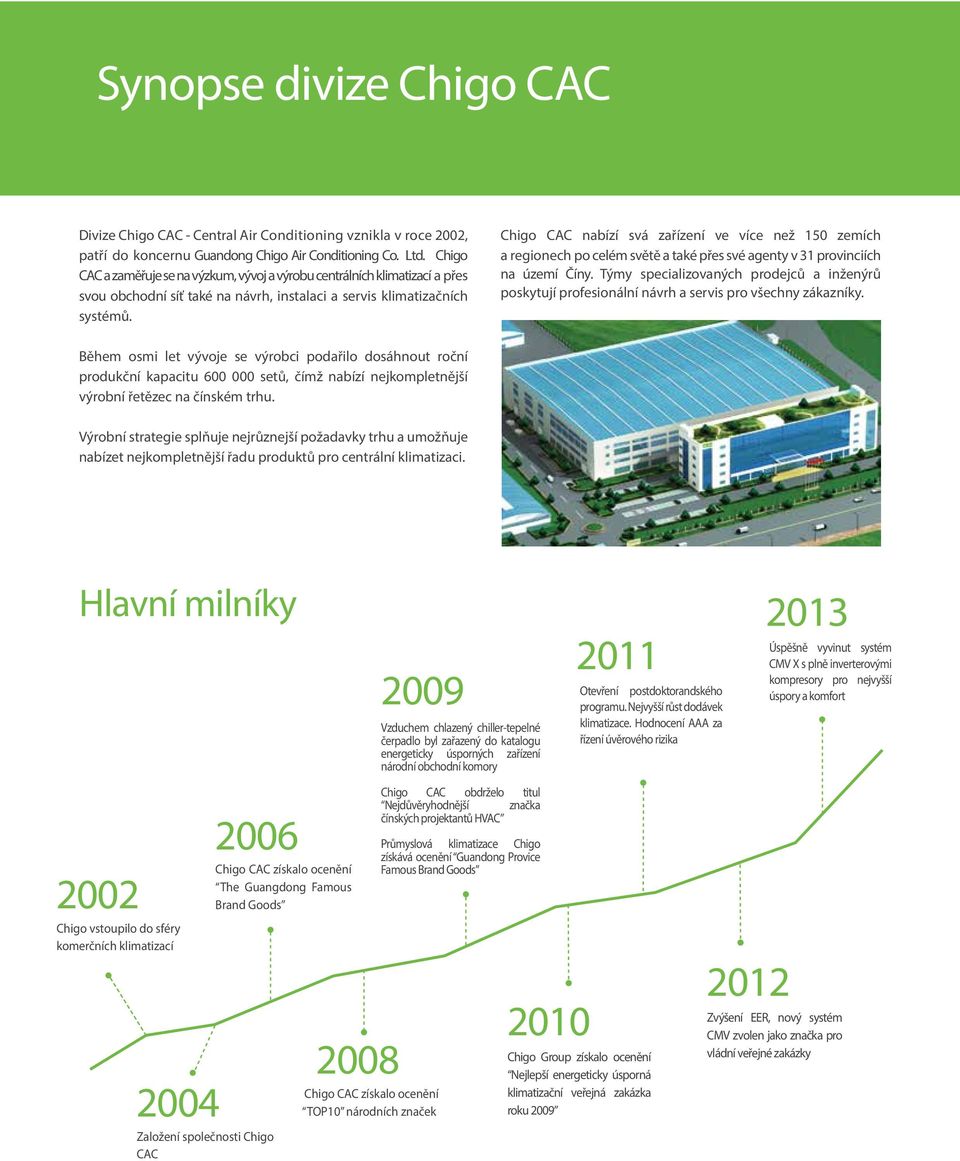

3 Synopse divize Chigo CAC Divize Chigo CAC - Central Air Conditioning vznikla v roce 2002, patří do koncernu Guandong Chigo Air Conditioning Co. Ltd. Chigo CAC a zaměřuje se na výzkum, vývoj a výrobu centrálních klimatizací a přes svou obchodní síť také na návrh, instalaci a servis klimatizačních systémů. Chigo CAC nabízí svá zařízení ve více než 150 zemích a regionech po celém světě a také přes své agenty v 31 provinciích na území Číny. Týmy specializovaných prodejců a inženýrů poskytují profesionální návrh a servis pro všechny zákazníky. Během osmi let vývoje se výrobci podařilo dosáhnout roční produkční kapacitu setů, čímž nabízí nejkompletnější výrobní řetězec na čínském trhu. Výrobní strategie splňuje nejrůznejší požadavky trhu a umožňuje nabízet nejkompletnější řadu produktů pro centrální klimatizaci. Hlavní milníky 2009 Vzduchem chlazený chiller-tepelné čerpadlo byl zařazený do katalogu energeticky úsporných zařízení národní obchodní komory 2011 Otevření postdoktorandského programu. Nejvyšší růst dodávek klimatizace. Hodnocení AAA za řízení úvěrového rizika 2013 Úspěšně vyvinut systém CMV X s plně inverterovými kompresory pro nejvyšší úspory a komfort 2002 Chigo vstoupilo do sféry komerčních klimatizací 2004 Založení společnosti Chigo CAC 2006 Chigo CAC získalo ocenění The Guangdong Famous Brand Goods 2008 Chigo CAC získalo ocenění TOP10 národních značek Chigo CAC obdrželo titul Nejdůvěryhodnější značka čínských projektantů HVAC Průmyslová klimatizace Chigo získává ocenění Guandong Provice Famous Brand Goods 2010 Chigo Group získalo ocenění Nejlepší energeticky úsporná klimatizační veřejná zakázka roku Zvýšení EER, nový systém CMV zvolen jako značka pro vládní veřejné zakázky

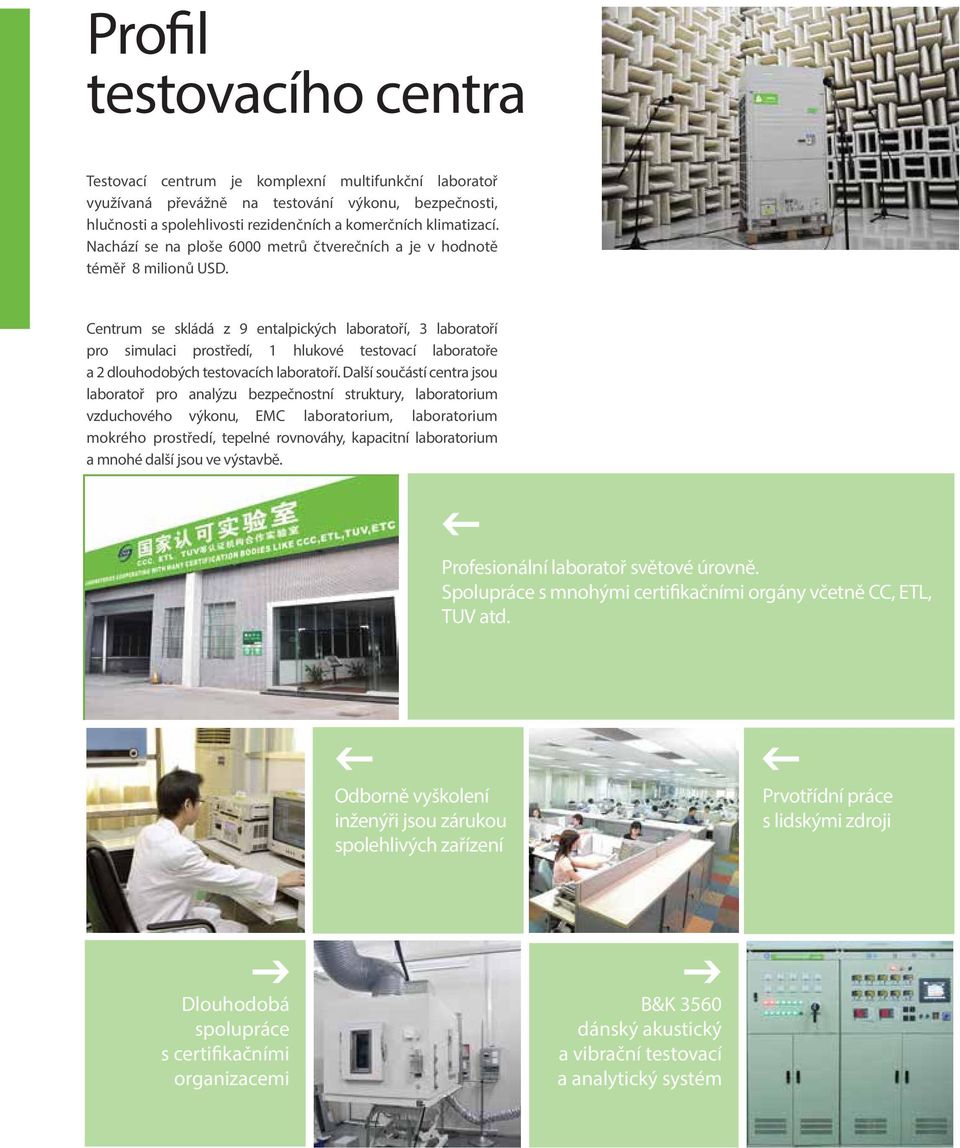

4 Profil testovacího centra Testovací centrum je komplexní multifunkční laboratoř využívaná převážně na testování výkonu, bezpečnosti, hlučnosti a spolehlivosti rezidenčních a komerčních klimatizací. Nachází se na ploše 6000 metrů čtverečních a je v hodnotě téměř 8 milionů USD. Centrum se skládá z 9 entalpických laboratoří, 3 laboratoří pro simulaci prostředí, 1 hlukové testovací laboratoře a 2 dlouhodobých testovacích laboratoří. Další součástí centra jsou laboratoř pro analýzu bezpečnostní struktury, laboratorium vzduchového výkonu, EMC laboratorium, laboratorium mokrého prostředí, tepelné rovnováhy, kapacitní laboratorium a mnohé další jsou ve výstavbě. Profesionální laboratoř světové úrovně. Spolupráce s mnohými certifikačními orgány včetně CC, ETL, TUV atd. Odborně vyškolení inženýři jsou zárukou spolehlivých zařízení Prvotřídní práce s lidskými zdroji Dlouhodobá spolupráce s certifikačními organizacemi B&K 3560 dánský akustický a vibrační testovací a analytický systém

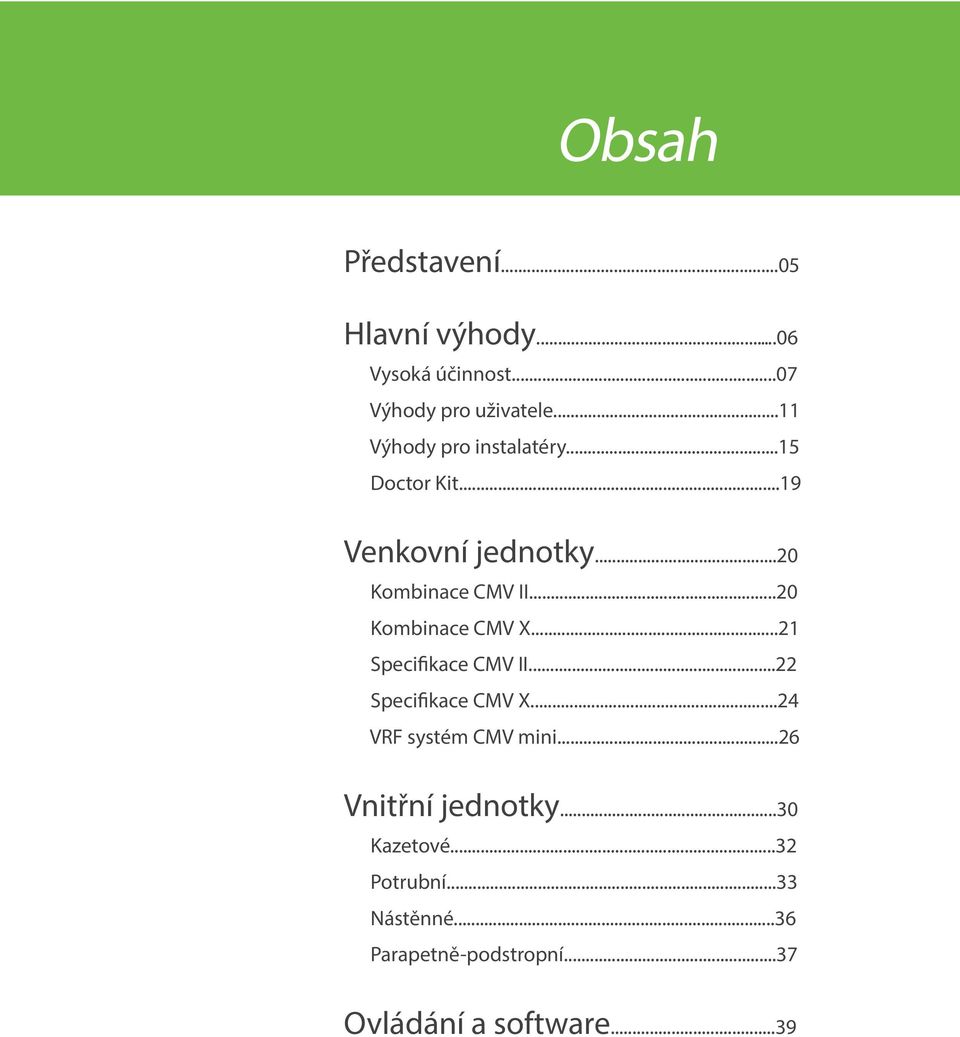

5 Obsah Představení...05 Hlavní výhody...06 Vysoká účinnost...07 Výhody pro uživatele...11 Výhody pro instalatéry...15 Doctor Kit...19 Venkovní jednotky...20 Kombinace CMV II...20 Kombinace CMV X...21 Specifikace CMV II...22 Specifikace CMV X...24 VRF systém CMV mini...26 Vnitřní jednotky...30 Kazetové...32 Potrubní...33 Nástěnné...36 Parapetně-podstropní...37 Ovládání a software...39

6 Představení Klíčová integrace VRF technologie Po deseti letech neustálého vývoje technologie a zkušeností Chigo CAC integrovalo klíčové inverterové technologie, které jsou základem nových CMV II a CMV X VRF systémů Venkovní moduly CMV II a CMV X 5 základních modulů CMV II: 8HP, 10HP, 12HP, 14HP, 16HP 6 základních modulů CMV X: 8HP, 10HP, 12HP, 14HP, 16HP, 18HP Moduly lze volně kombinovat a vytvořit větší výkon 8HP/ 10HP 12HP/14HP/16HP/18HP Modelové označení Venkovní jednotka CMV / R1 - V W Z B Generace Chladivo R1: R410A Napájení Z: 400V/3f/ Y: 400V/3f/60Hz X: 230V/3f/60Hz Venkovní jednotka Vnitřní jednotka CMV - / V 125 TB H R1 B - Výkon (*100W) Typ kompresoru Chigo VRF systém Generace V: inverter+on/off D: full inverter Chladivo R1: R410A Funkční označení H: Tepelné čerpadlo Typ vnitřní jednotky Q: 4-cestná kazetová jednotka Q4: 4-cestná kompaktní kazetová jednotka G: Nástěnná jednotka TA: Nízkotlaká potrubní jednotka TB: Středotlaká potrubní jednotka TH: Vysokotlaká potrubní jednotka LD: Parapetně-podstropní jednotka Výkon(*100W) Označení systému V: Inverter Chigo VRF systém 05

7 Hlavní výhody Vysoká účinnost Výhody pro uživatele Výhody pro instalalatéry Doctor Kit 06

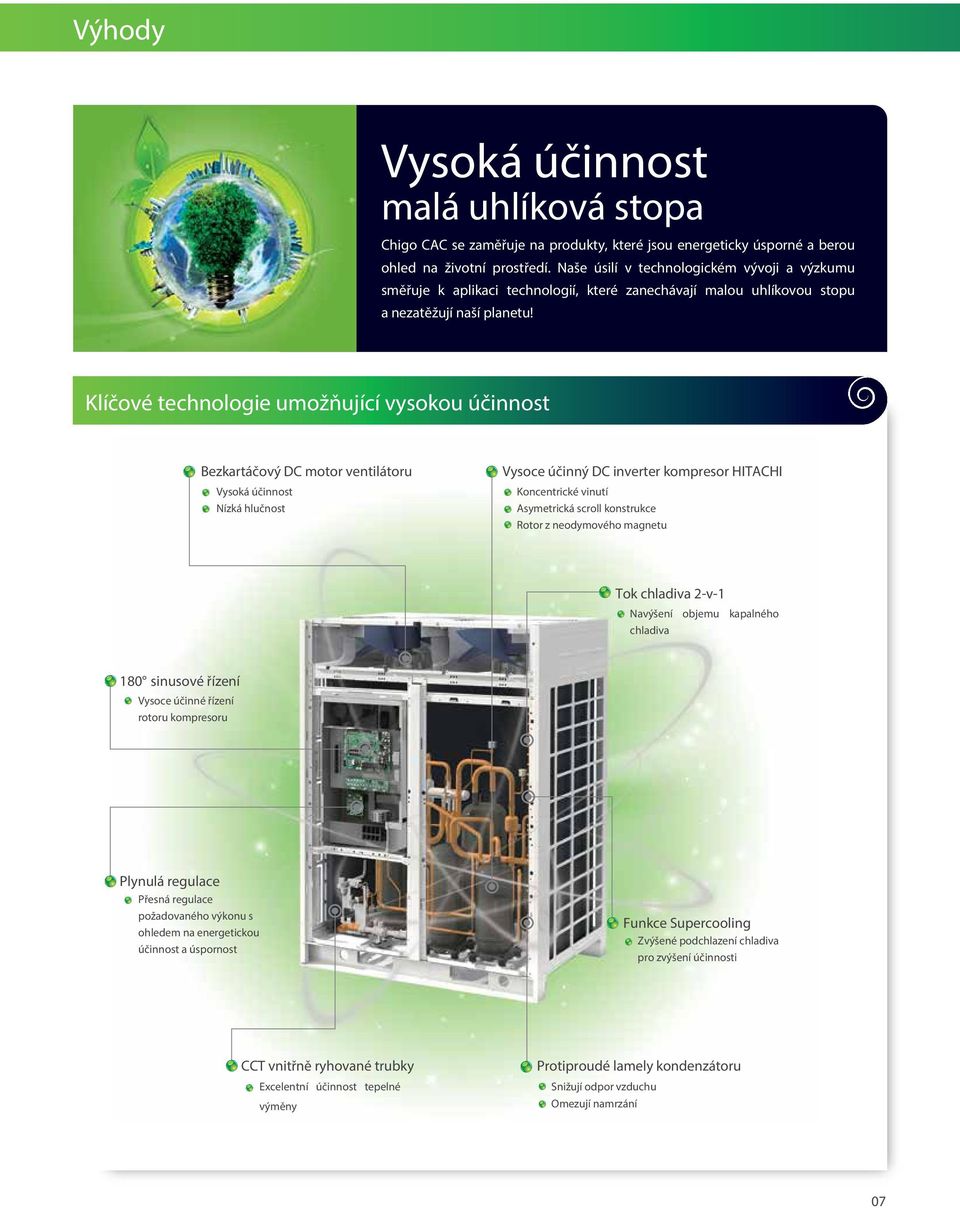

8 Výhody Vysoká účinnost malá uhlíková stopa Chigo CAC se zaměřuje na produkty, které jsou energeticky úsporné a berou ohled na životní prostředí. Naše úsilí v technologickém vývoji a výzkumu směřuje k aplikaci technologií, které zanechávají malou uhlíkovou stopu a nezatěžují naší planetu! Klíčové technologie umožňující vysokou účinnost Bezkartáčový DC motor ventilátoru Vysoká účinnost Nízká hlučnost Vysoce účinný DC inverter kompresor HITACHI Koncentrické vinutí Asymetrická scroll konstrukce Rotor z neodymového magnetu Tok chladiva 2-v-1 Navýšení objemu kapalného chladiva 180 sinusové řízení Vysoce účinné řízení rotoru kompresoru Plynulá regulace Přesná regulace požadovaného výkonu s ohledem na energetickou účinnost a úspornost Funkce Supercooling Zvýšené podchlazení chladiva pro zvýšení účinnosti CCT vnitřně ryhované trubky Excelentní účinnost tepelné výměny Protiproudé lamely kondenzátoru Snižují odpor vzduchu Omezují namrzání 07

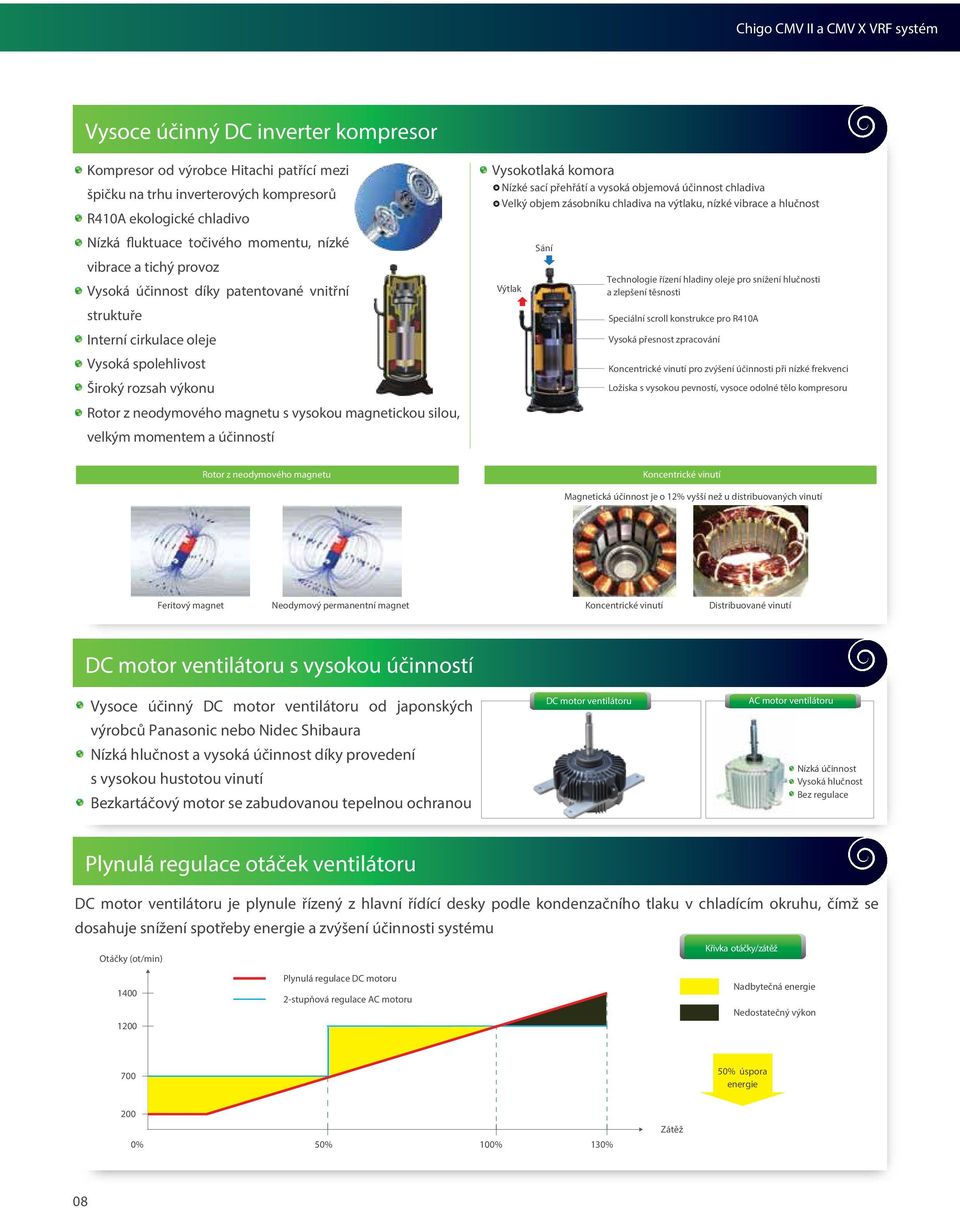

9 Chigo CMV II a CMV X VRF systém Vysoce účinný DC inverter kompresor Kompresor od výrobce Hitachi patřící mezi špičku na trhu inverterových kompresorů R410A ekologické chladivo Nízká fluktuace točivého momentu, nízké vibrace a tichý provoz Vysoká účinnost díky patentované vnitřní struktuře Interní cirkulace oleje Vysoká spolehlivost Široký rozsah výkonu Rotor z neodymového magnetu s vysokou magnetickou silou, velkým momentem a účinností Vysokotlaká komora Nízké sací přehřátí a vysoká objemová účinnost chladiva Velký objem zásobníku chladiva na výtlaku, nízké vibrace a hlučnost Výtlak Sání Technologie řízení hladiny oleje pro snížení hlučnosti a zlepšení těsnosti Speciální scroll konstrukce pro R410A Vysoká přesnost zpracování Koncentrické vinutí pro zvýšení účinnosti při nízké frekvenci Ložiska s vysokou pevností, vysoce odolné tělo kompresoru Rotor z neodymového magnetu Koncentrické vinutí Magnetická účinnost je o 12% vyšší než u distribuovaných vinutí Feritový magnet Neodymový permanentní magnet Koncentrické vinutí Distribuované vinutí DC motor ventilátoru s vysokou účinností Vysoce účinný DC motor ventilátoru od japonských výrobců Panasonic nebo Nidec Shibaura Nízká hlučnost a vysoká účinnost díky provedení s vysokou hustotou vinutí Bezkartáčový motor se zabudovanou tepelnou ochranou DC motor ventilátoru AC motor ventilátoru Nízká účinnost Vysoká hlučnost Bez regulace Plynulá regulace otáček ventilátoru DC motor ventilátoru je plynule řízený z hlavní řídící desky podle kondenzačního tlaku v chladícím okruhu, čímž se dosahuje snížení spotřeby energie a zvýšení účinnosti systému Křivka otáčky/zátěž Otáčky (ot/min) Plynulá regulace DC motoru Nadbytečná energie stupňová regulace AC motoru Nedostatečný výkon % úspora energie 200 0% 50% 100% 130% Zátěž 08

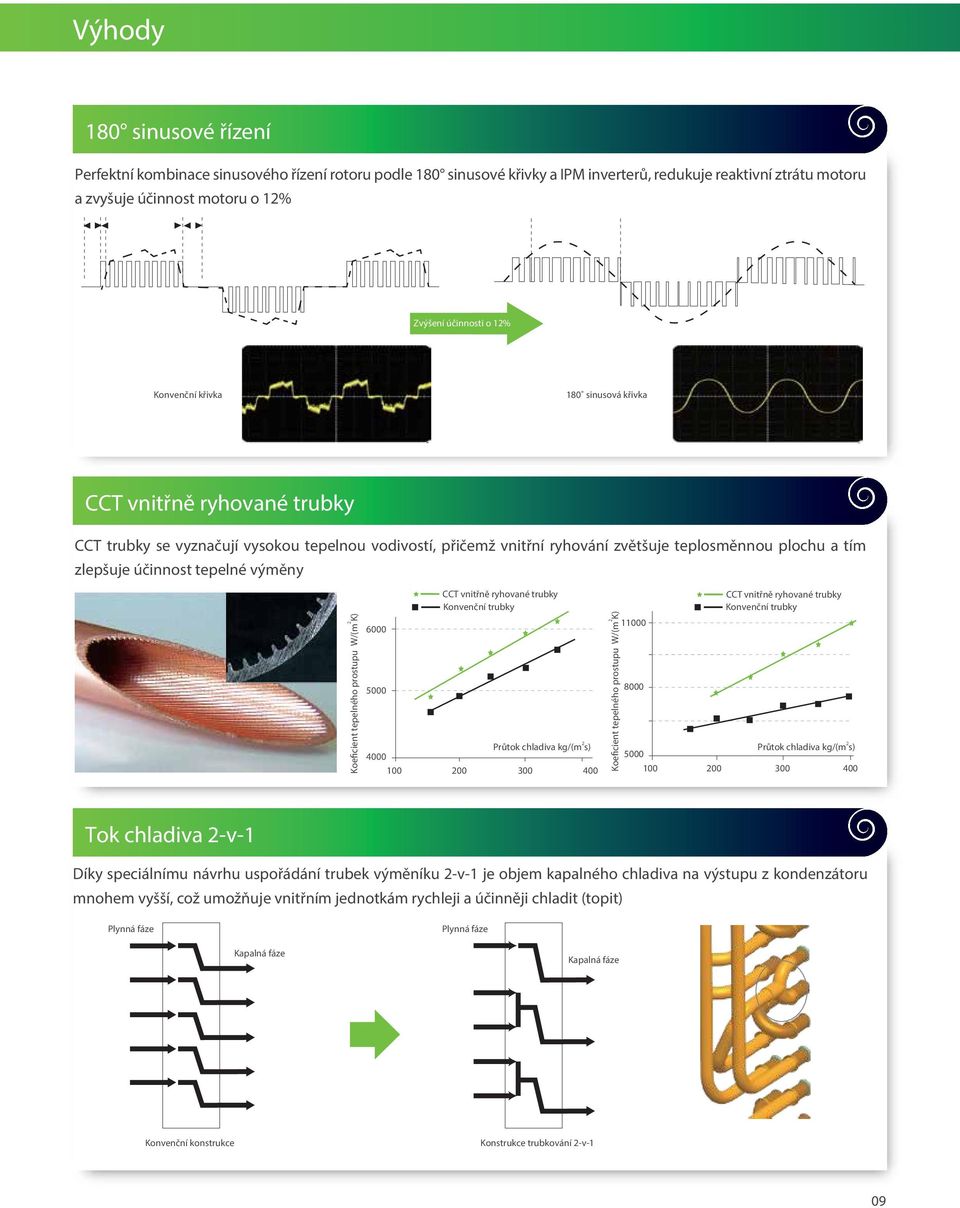

10 Výhody 180 sinusové řízení Perfektní kombinace sinusového řízení rotoru podle 180 sinusové křivky a IPM inverterů, redukuje reaktivní ztrátu motoru a zvyšuje účinnost motoru o 12% Zvýšení účinnosti o 12% Konvenční křivka 180 sinusová křivka CCT vnitřně ryhované trubky CCT trubky se vyznačují vysokou tepelnou vodivostí, přičemž vnitřní ryhování zvětšuje teplosměnnou plochu a tím zlepšuje účinnost tepelné výměny Koeficient tepelného prostupu W/(m 2 K) CCT vnitřně ryhované trubky Konvenční trubky Koeficient tepelného prostupu W/(m 2 K) CCT vnitřně ryhované trubky Konvenční trubky Průtok chladiva kg/(m 2 s) Průtok chladiva kg/(m s) Tok chladiva 2-v-1 Díky speciálnímu návrhu uspořádání trubek výměníku 2-v-1 je objem kapalného chladiva na výstupu z kondenzátoru mnohem vyšší, což umožňuje vnitřním jednotkám rychleji a účinněji chladit (topit) Plynná fáze Plynná fáze Kapalná fáze Kapalná fáze Konvenční konstrukce Konstrukce trubkování 2-v-1 09

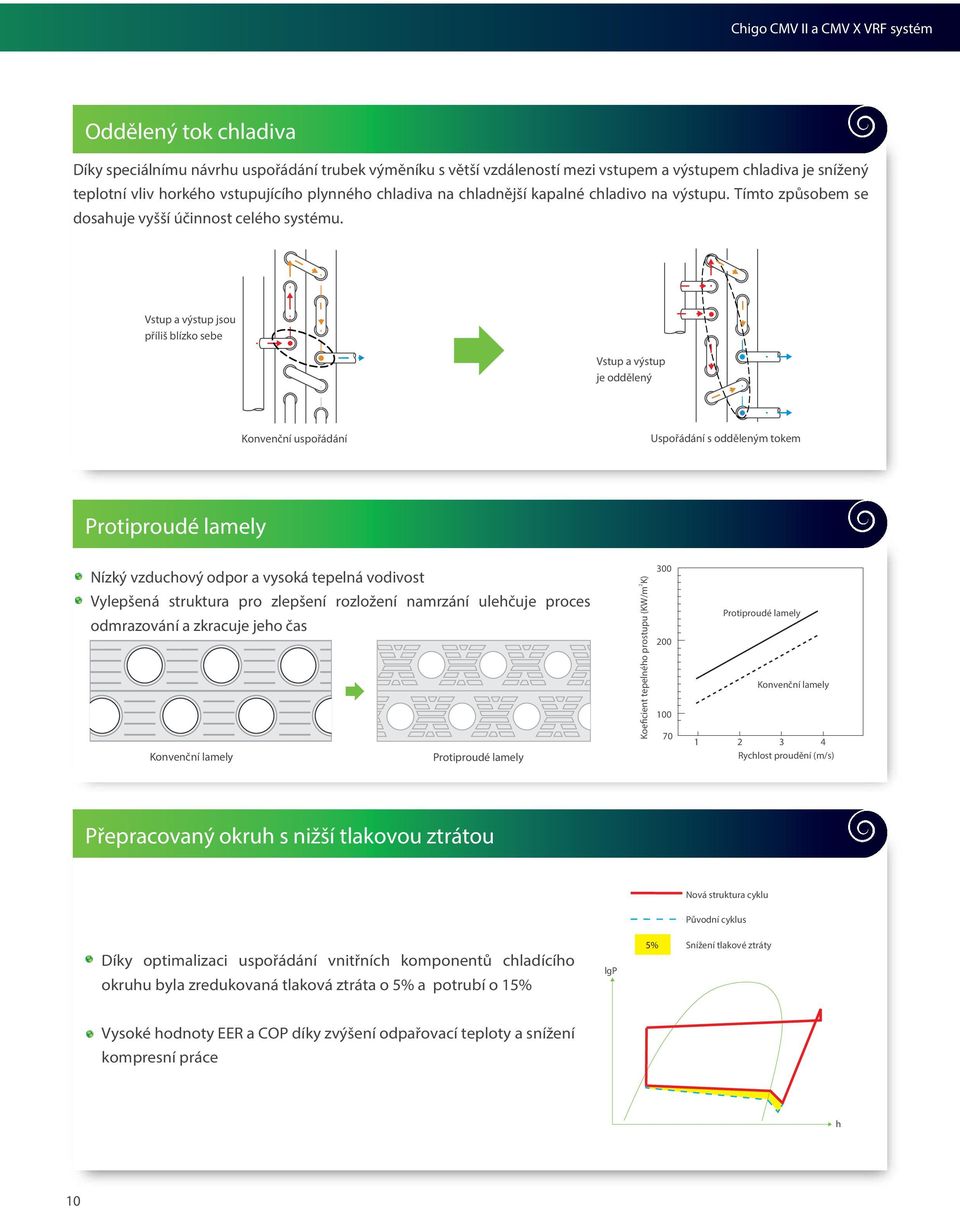

11 Chigo CMV II a CMV X VRF systém Oddělený tok chladiva Díky speciálnímu návrhu uspořádání trubek výměníku s větší vzdáleností mezi vstupem a výstupem chladiva je snížený teplotní vliv horkého vstupujícího plynného chladiva na chladnější kapalné chladivo na výstupu. Tímto způsobem se dosahuje vyšší účinnost celého systému. Vstup a výstup jsou příliš blízko sebe Vstup a výstup je oddělený Konvenční uspořádání Uspořádání s odděleným tokem Protiproudé lamely Nízký vzduchový odpor a vysoká tepelná vodivost Vylepšená struktura pro zlepšení rozložení namrzání ulehčuje proces odmrazování a zkracuje jeho čas 300 Protiproudé lamely 200 Konvenční lamely Konvenční lamely Protiproudé lamely Rychlost proudění (m/s) Koeficient tepelného prostupu (KW/m 2 K) Přepracovaný okruh s nižší tlakovou ztrátou Nová struktura cyklu Původní cyklus Díky optimalizaci uspořádání vnitřních komponentů chladícího okruhu byla zredukovaná tlaková ztráta o 5% a potrubí o 15% lgp 5% Snížení tlakové ztráty Vysoké hodnoty EER a COP díky zvýšení odpařovací teploty a snížení kompresní práce h 10

12 Výhody Výhody pro uživatele Chigo se zaměřuje prioritně na vytvoření příjemného a komfortního prostředí pro uživatele systému. Nový CMV DC VRF systém zahrnuje technologie pro rychlé zchlazení a vytápění prostoru, precizní kontrolu teploty, nízkou hlučnost. Samozřejmost jako použití ekologického chladiva doplňuje řada předností tohoto systému, které zabezpečí dokonalé prostředí pro život. Excelentní účinnosti CMV II a CMV X Díky komponentům využívajících DC inverter technologie, optimalizaci vnitřního okruhu, nové řídící logice a speciálním pracovním funkcím jsou hodnoty EER a COP na vysoké úrovni CMV II CMV X CMV II CMV X HP 10HP 12HP 14HP 16HP 18HP EER 0 8HP 10HP 12HP 14HP 16HP 18HP COP Vynikající provozní schopnosti Chigo CMV II a CMV X VRF systém má excelentní parametry chladícího a topného výkonu, a to nejen díky vysoce účinným DC motorům a DC kompresorům, ale také díky nové logice provozu systému a řízení toku chladiva Výstupní výkon / zátěž (%) Chigo CMV systém Konvenční inverter systém Topení Chlazení Precizní řízení teploty v místnosti Teplota v místnosti Chigo CMV systém Konvenční on/off systém použitím expanzního ventilu o 2000 krocích. Kolísání vnitřní teploty je udržované v rozmezí 0,5 C a zaručuje nejlepší možnosti 25 0 C ±0,5 0 C pro komfort uživatele. Čas 11

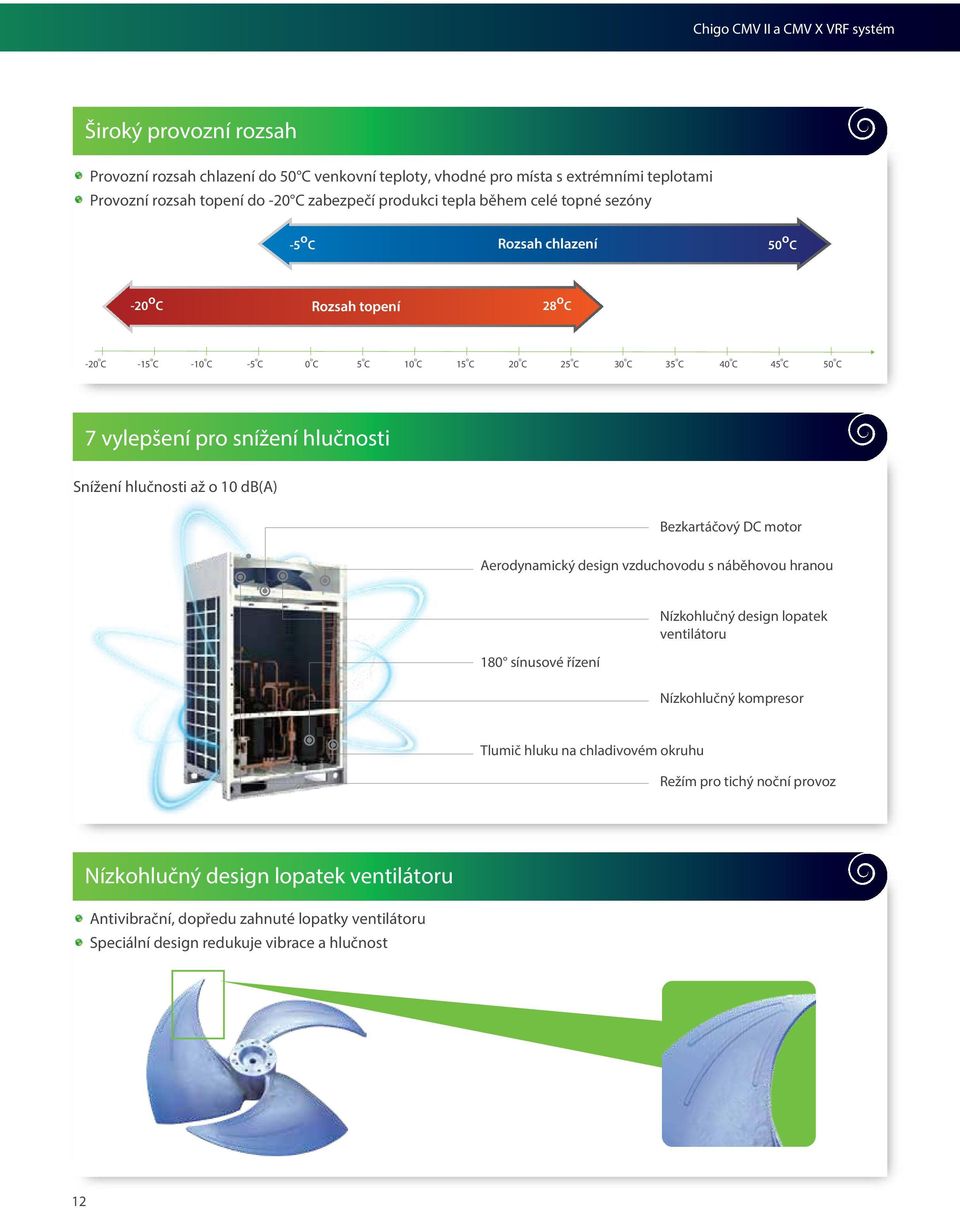

13 Chigo CMV II a CMV X VRF systém Široký provozní rozsah Provozní rozsah chlazení do 50 C venkovní teploty, vhodné pro místa s extrémními teplotami Provozní rozsah topení do -20 C zabezpečí produkci tepla během celé topné sezóny -5 o C Rozsah chlazení 50 o C -20 o C Rozsah topení 28 o C -20 o C -15 o C -10 o C -5 o C 0 o C 5 o C 10 o C 15 o C 20 o C 25 o C 30 o C 35 o C 40 o C 45 o C 50 o C 7 vylepšení pro snížení hlučnosti Snížení hlučnosti až o 10 db(a) Bezkartáčový DC motor Aerodynamický design vzduchovodu s náběhovou hranou 180 sínusové řízení Nízkohlučný design lopatek ventilátoru Nízkohlučný kompresor Tlumič hluku na chladivovém okruhu Režím pro tichý noční provoz Nízkohlučný design lopatek ventilátoru Antivibrační, dopředu zahnuté lopatky ventilátoru Speciální design redukuje vibrace a hlučnost 12

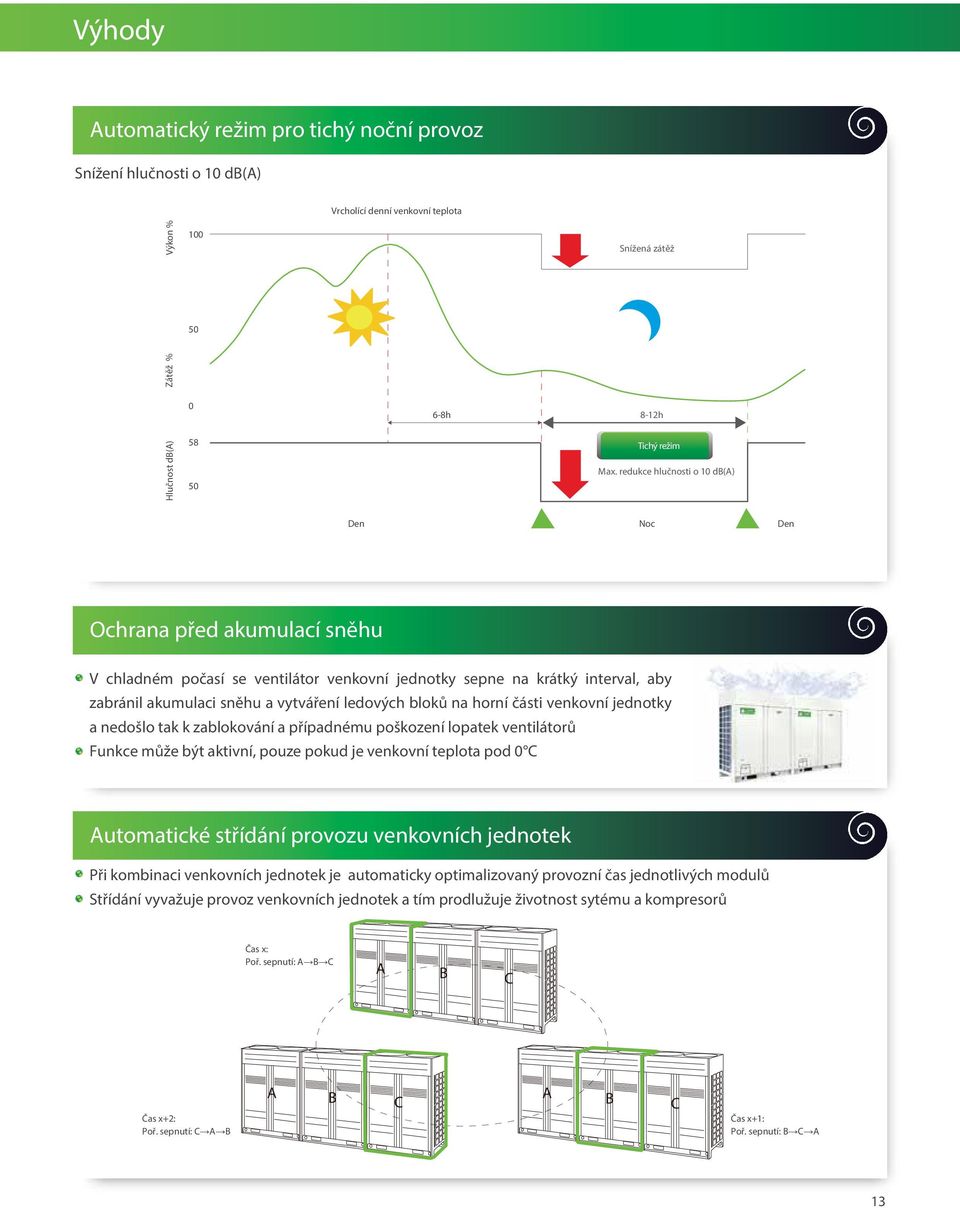

14 Výhody Automatický režim pro tichý noční provoz Snížení hlučnosti o 10 db(a) Vrcholící denní venkovní teplota Zátěž % Výkon % Snížená zátěž Hlučnost db(a) h 8-12h Tichý režim Max. redukce hlučnosti o 10 db(a) Den Noc Den Ochrana před akumulací sněhu V chladném počasí se ventilátor venkovní jednotky sepne na krátký interval, aby zabránil akumulaci sněhu a vytváření ledových bloků na horní části venkovní jednotky a nedošlo tak k zablokování a případnému poškození lopatek ventilátorů Funkce může být aktivní, pouze pokud je venkovní teplota pod 0 C Automatické střídání provozu venkovních jednotek Při kombinaci venkovních jednotek je automaticky optimalizovaný provozní čas jednotlivých modulů Střídání vyvažuje provoz venkovních jednotek a tím prodlužuje životnost sytému a kompresorů Čas x: Poř. sepnutí: A B C A B C A B C A B C Čas x+2: Poř. sepnutí: C A B Čas x+1: Poř. sepnutí: B C A 13

15 Chigo CMV II a CMV X VRF systém Inteligentní odmrazovací program K sepnutí programu dochází pouze pokud je to nezbytně nutné. Konvenční systémy mají pevně nastavený čas a délku odmrazování, což způsobuje fluktuaci prostorové teploty a tím snížení uživatelského komfortu. Inteligentní odmrazovací program Konvenční odmrazovací program Topný výkon Fixní čas a délka odmrazování u konvenčního systému Inteligentní odmrazovací program se spíná na základě účinnosti tepelné výměny a poklesu výkonu z důvodu námrazy (menší fluktuace teploty, vyšší uživatelský komfort) Čas Funkce pohotovostního vypnutí systému (volitelné příslušenství) Venkovní jednotka může být vybavena kontaktem pro ovládací signál, který může v případe pohotovosti zastavit celý systém Normální provoz Požární poplach Chod Stop Flexibilita systému - široké možnosti využití Až 9 typů a 67 velikostí vnitřních jednotek vhodných pro všechny typy místností Šetrné k životnímu prostředí Chladivo R410A, malá uhlíková stopa, žádné poškození ozonu UV záření Stratosféra Troposféra UV záření Ozon, chrání před UV zářením R410A bez poškození ozonu (ODP=0) 14

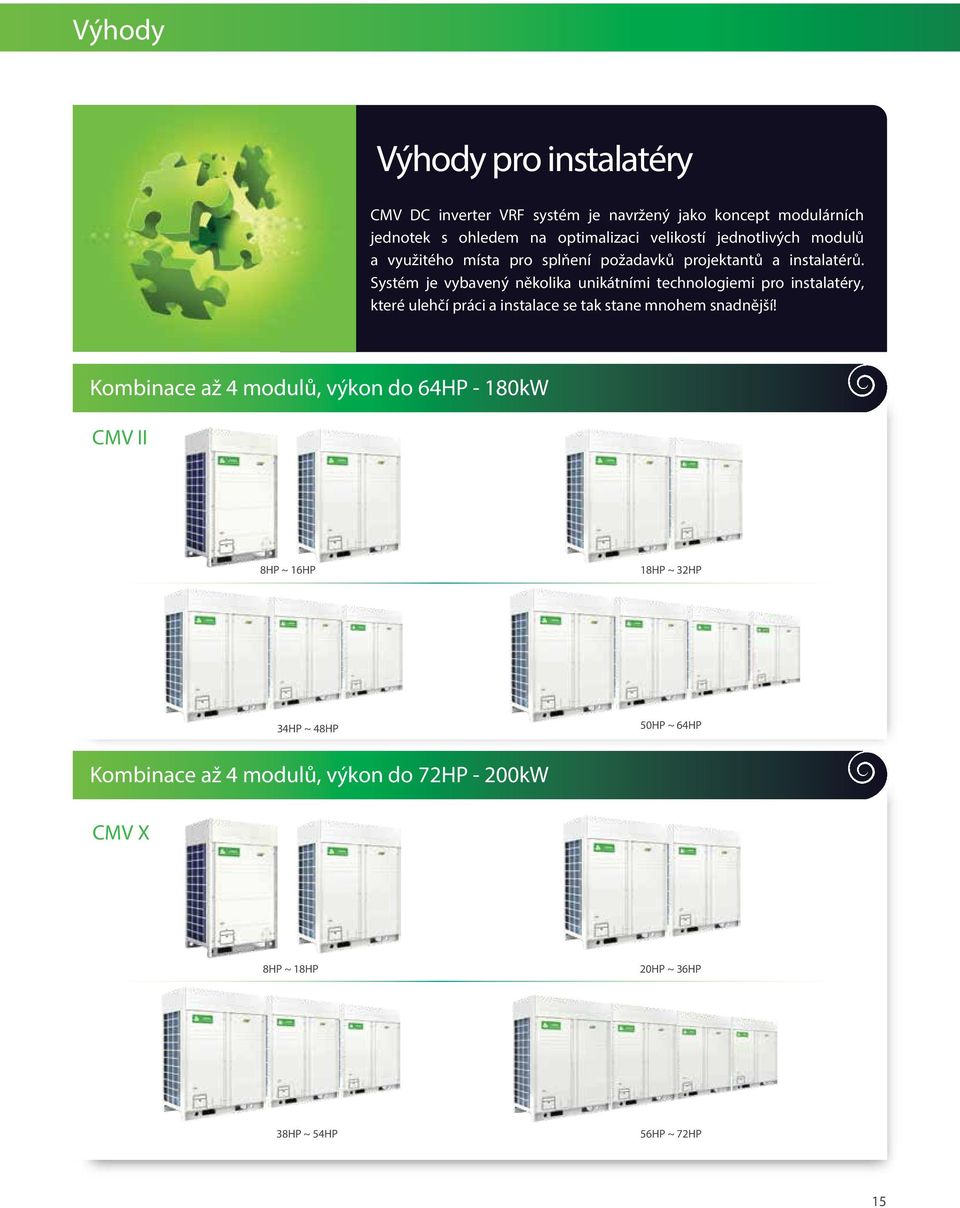

16 Výhody Výhody pro instalatéry CMV DC inverter VRF systém je navržený jako koncept modulárních jednotek s ohledem na optimalizaci velikostí jednotlivých modulů a využitého místa pro splňení požadavků projektantů a instalatérů. Systém je vybavený několika unikátními technologiemi pro instalatéry, které ulehčí práci a instalace se tak stane mnohem snadnější! Kombinace až 4 modulů, výkon do HP - 180kW 4 CMV unit IIcombination, capacity up to HP 8HP ~ 16HP 18HP ~ 32HP 34HP ~ 48HP 50HP ~ HP Kombinace až 4 modulů, výkon do 72HP - 200kW CMV X 8HP ~ 18HP 20HP ~ 36HP 38HP ~ 54HP 56HP ~ 72HP 15

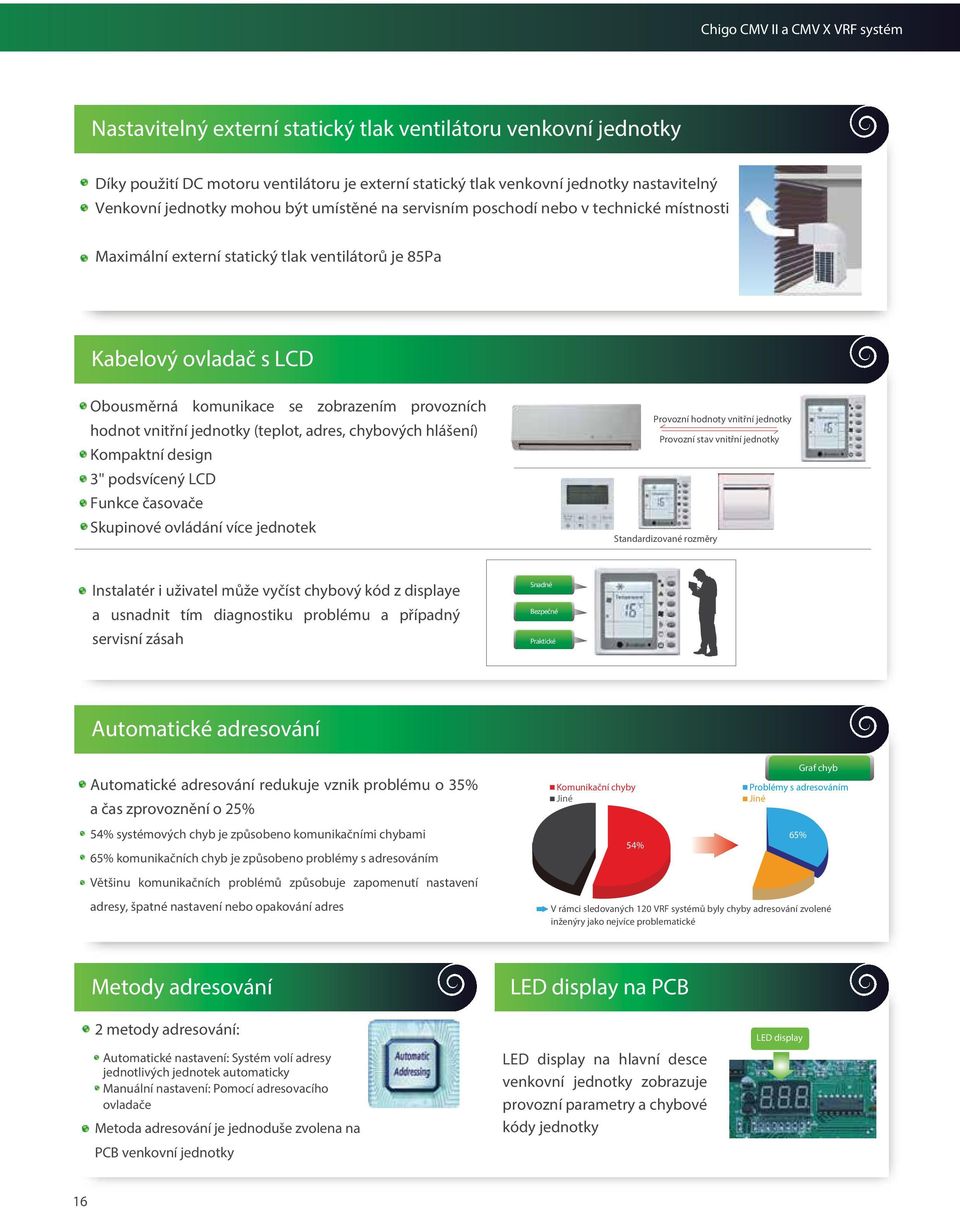

17 Chigo CMV II a CMV X VRF systém Nastavitelný externí statický tlak ventilátoru venkovní jednotky Díky použití DC motoru ventilátoru je externí statický tlak venkovní jednotky nastavitelný Venkovní jednotky mohou být umístěné na servisním poschodí nebo v technické místnosti Maximální externí statický tlak ventilátorů je 85Pa Kabelový ovladač s LCD Obousměrná komunikace se zobrazením provozních hodnot vnitřní jednotky (teplot, adres, chybových hlášení) Kompaktní design 3'' podsvícený LCD Funkce časovače Skupinové ovládání více jednotek Provozní hodnoty vnitřní jednotky Provozní stav vnitřní jednotky Standardizované rozměry Instalatér i uživatel může vyčíst chybový kód z displaye a usnadnit tím diagnostiku problému a případný servisní zásah Snadné Bezpečné Praktické Automatické adresování Automatické adresování redukuje vznik problému o 35% a čas zprovoznění o 25% 54% systémových chyb je způsobeno komunikačními chybami 65% komunikačních chyb je způsobeno problémy s adresováním Většinu komunikačních problémů způsobuje zapomenutí nastavení adresy, špatné nastavení nebo opakování adres Komunikační chyby Jiné 54% Problémy s adresováním Jiné 65% Graf chyb V rámci sledovaných 120 VRF systémů byly chyby adresování zvolené inženýry jako nejvíce problematické Metody adresování LED display na PCB 2 metody adresování: Automatické nastavení: Systém volí adresy jednotlivých jednotek automaticky Manuální nastavení: Pomocí adresovacího ovladače Metoda adresování je jednoduše zvolena na PCB venkovní jednotky LED display na hlavní desce venkovní jednotky zobrazuje provozní parametry a chybové kódy jednotky LED display 16

18 Výhody Snadný přístup k diagnostice venkovní jednotky Díky servisnímu okénku je možná kontrola parametrů a chybových hlášení systému bez potřeby demontáže panelu rozvaděče Kontrola chybových hlášení Restrikce provozních režimů 5 možností priority Priorita režimu chlazení nebo topení Priorita režimu první spuštěné jednotky Režim pouze chlazení nebo pouze topení Restrikce provozních režimů se nastavuje na PCB venkovní jednotky Priorita topení (přednastavené) Priorita chlazení Priorita režimu Pouze topení Pouze chlazení první spuštěné jednotky Nové vnitřní uspořádání Všechny klíčové komponenty jsou navržené a umístěné pro snadný přístup, což je praktické pro servis a výměnu vnitřních dílů Díky vyvažovací technologii není potřebné plynové vyvažovací potrubí a zároveň se snižuje riziko úniku chladiva Technologie regulace hladiny oleje Technologie regulace hladiny oleje je základem bezpečnosti a stability systému CMV Potrubí vyrovnávání oleje Inteligentní program návratu oleje Odlučovač oleje Kontrola hladiny oleje Mezi venkovními jednotkami Účinnost odlučení 92% Vyrovnávací potrubí Ochrana proti přetížení (volitelné příslušenství) Chrání venkovní jednotku před výkyvy v elektrické síti Nestabilní napětí 17

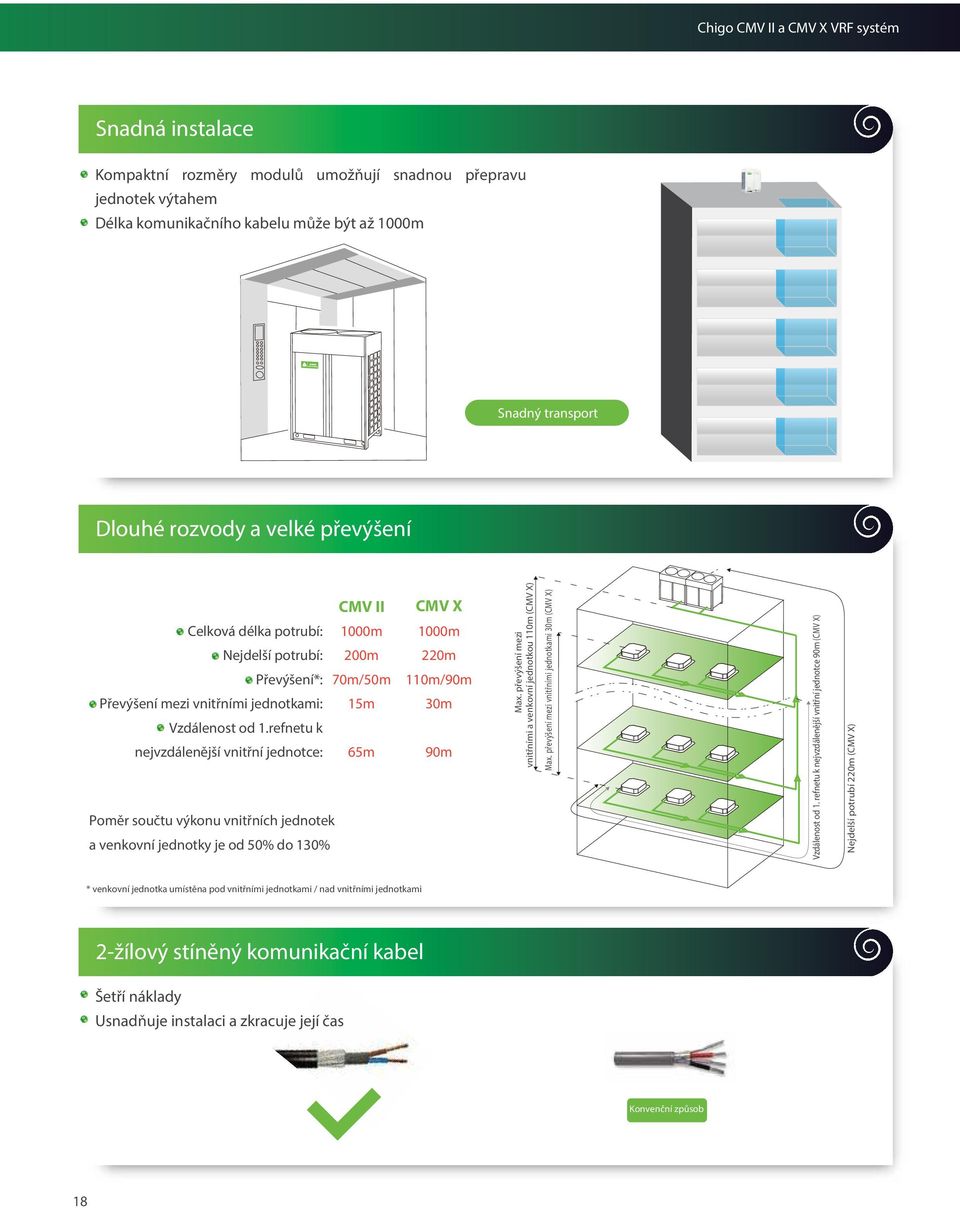

19 Chigo CMV II a CMV X VRF systém Snadná instalace Kompaktní rozměry modulů umožňují snadnou přepravu jednotek výtahem Délka komunikačního kabelu může být až 1000m Snadný transport Dlouhé rozvody a velké převýšení Celková délka potrubí: Nejdelší potrubí: Převýšení*: Převýšení mezi vnitřními jednotkami: Vzdálenost od 1.refnetu k nejvzdálenější vnitřní jednotce: Poměr součtu výkonu vnitřních jednotek a venkovní jednotky je od 50% do 130% CMV II 1000m 200m 70m/50m 15m 65m CMV X 1000m 220m 110m/90m 30m 90m Max. převýšení mezi vnitřními a venkovní jednotkou 110m (CMV X) Max. převýšení mezi vnitřními jednotkami 30m (CMV X) Vzdálenost od 1. refnetu k nejvzdálenější vnitřní jednotce 90m (CMV X) Nejdelší potrubí 220m (CMV X) * venkovní jednotka umístěna pod vnitřními jednotkami / nad vnitřními jednotkami 2-žílový stíněný komunikační kabel Šetří náklady Usnadňuje instalaci a zkracuje její čas Konvenční způsob 18

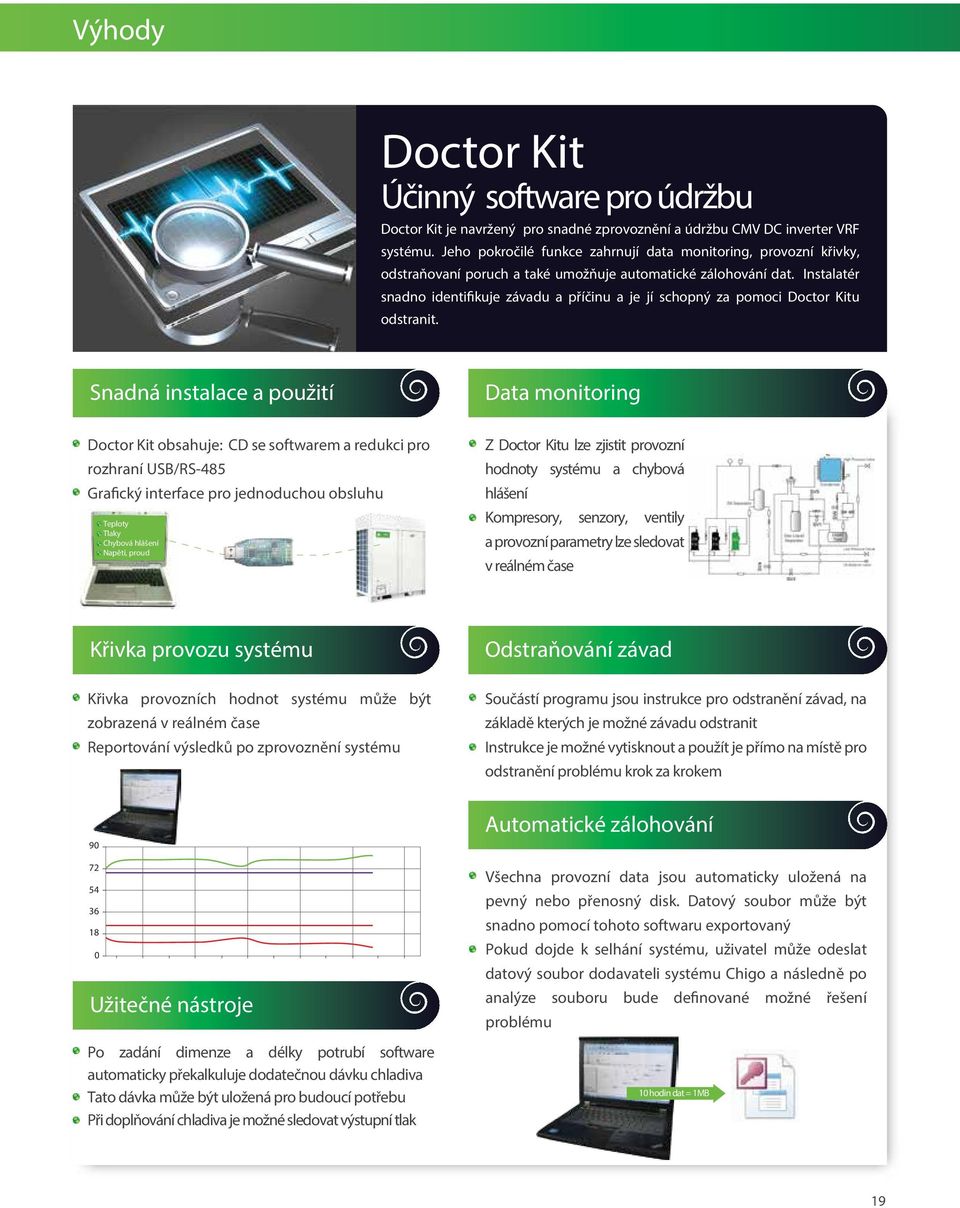

20 Výhody Doctor Kit Účinný software pro údržbu Doctor Kit je navržený pro snadné zprovoznění a údržbu CMV DC inverter VRF systému. Jeho pokročilé funkce zahrnují data monitoring, provozní křivky, odstraňovaní poruch a také umožňuje automatické zálohování dat. Instalatér snadno identifikuje závadu a příčinu a je jí schopný za pomoci Doctor Kitu odstranit. Snadná instalace a použití Data monitoring Doctor Kit obsahuje: CD se softwarem a redukci pro rozhraní USB/RS-485 Grafický interface pro jednoduchou obsluhu Teploty Tlaky Chybová hlášení Napětí, proud Z Doctor Kitu lze zjistit provozní hodnoty systému a chybová hlášení Kompresory, senzory, ventily a provozní parametry lze sledovat v reálném čase Křivka provozu systému Odstraňování závad Křivka provozních hodnot systému může být zobrazená v reálném čase Reportování výsledků po zprovoznění systému Součástí programu jsou instrukce pro odstranění závad, na základě kterých je možné závadu odstranit Instrukce je možné vytisknout a použít je přímo na místě pro odstranění problému krok za krokem 90 PC Automatické zálohování Užitečné nástroje Po zadání dimenze a délky potrubí software automaticky překalkuluje dodatečnou dávku chladiva Tato dávka může být uložená pro budoucí potřebu Při doplňování chladiva je možné sledovat výstupní tlak Všechna provozní data jsou automaticky uložená na pevný nebo přenosný disk. Datový soubor může být snadno pomocí tohoto softwaru exportovaný Pokud dojde k selhání systému, uživatel může odeslat datový soubor dodavateli systému Chigo a následně po analýze souboru bude definované možné řešení problému 10 hodin dat = 1MB 19

21 Specifikace venkovních jednotek CMV Kombinační tabulka CMV II Doporučené kombinace venkovních jednotek HP Chladící výkon Kombinace modulů Nominální počet vnitřních kw 8HP 10HP 12HP 14HP 16HP jednotek

22 Kombinační tabulka CMV X Doporučené kombinace venkovních jednotek HP Chladící výkon kw Kombinace modulů 8HP 10HP 12HP 14HP 16HP 18HP Nominální počet vnitřních jednotek

23 Specifikace venkovních jednotek CMV II HP 8 10 Základní moduly Modelové označení 400V/3f/ CMV-V252W/ZR1-B CMV-V280W/ZR1-B CMV-V335W/ZR1-B CMV-V400W/ZR1-B CMV-V450W/ZR1-B CMV-V532W/ZR1-B Nominální počet vnitřních jednotek Výkonová data kw Výkon Btu/h Chlazení RT Příkon kw EER W/W kw Výkon Btu/h Topení Příkon kw COP W/W Fyzikální data Kompresor Počet Typ Typ Chladivo Expanzní člen Náplň kg Typ Motor Počet ESP Pa Rozměry Netto mm (Š V H) Balení mm Hmotnost (netto) kg Akustický tlak db(a) Dimenze potrubí Celková délka Kapalina mm potrubí < 90m Plyn mm Celková délka Kapalina mm potrubí 90m Plyn mm Potrubí pro vyrovnávání oleje mm Hermetický scroll R410A Elektrický expanzní ventil DC motor Ф12.7 Ф22.2 Ф25.4 Ф12.7 Ф Ф28.6 / Ф28.6 Ф15.9 Ф15.9 Ф Poznámka: 1. Rozsah: Chlazení při venkovní teplotě od -5 C do 50 C. Topení při venkovní teplotě od -20 C do 28 C 2. Hodnoty pro chlazení: Vnitřní teplota 27 C/19 C (suchá/mokrá teplota). Venkovní teplota 35 C (suchá teplota). 3. Hodnoty pro topení: Vnitřní teplota 20 C/5 C (suchá/mokrá teplota). Venkovní teplota 7 C (suchá teplota). 4. Akustický tlak Lp: měřený ve vzdálenosti 1m od jednotky. V době provozu se mohou tyto hodnoty lišit kvůli akustickému tlaku prostředí. 5. Výše uvedená data se mohou změnit bez předchozího varování HP Kombinace 3 modulů Modelové 400V/3f/ označení Nominální počet vnitřních jednotek Výkonová data kw Výkon Btu/h Chlazení RT Příkon kw EER W/W kw Výkon Btu/h Topení Příkon kw COP W/W Fyzikální data Kompresor Počet Typ Typ Chladivo Expanzní člen Náplň kg Typ Motor Počet ESP Pa Rozměry Netto mm (Š V H) Balení mm Hmotnost (netto) kg Akustický tlak db(a) Dimenze potrubí Celková délka Kapalina mm potrubí < 90m Plyn mm Celková délka Kapalina mm potrubí 90m Plyn mm Potrubí pro vyrovnávání oleje mm CMV-V960W/ZR1-B CMV-V1010W/ZR1-B CMV-V1065W/ZR1-B CMV-V1130W/ZR1-B Hermetický scroll R410A Elektrický expanzní ventil DC motor / / / Ф19.1 Ф41.3 Ф22.2 Ф41.3 Ф6.35 Poznámka: 1. Rozsah: Chlazení při venkovní teplotě od -5 C do 50 C. Topení při venkovní teplotě od -20 C do 28 C 2. Hodnoty pro chlazení: Vnitřní teplota 27 C/19 C (suchá/mokrá teplota). Venkovní teplota 35 C (suchá teplota). 3. Hodnoty pro topení: Vnitřní teplota 20 C/5 C (suchá/mokrá teplota). Venkovní teplota 7 C (suchá teplota). 4. Akustický tlak Lp: měřený ve vzdálenosti 1m od jednotky. V době provozu se mohou tyto hodnoty lišit kvůli akustickému tlaku prostředí. 5. Výše uvedená data se mohou změnit bez předchozího varování CMV-V1180W/ZR1-B CMV-V1235W/ZR1-B CMV-V1300W/ZR1-B

24 Chigo CMV II VRF systém Kombinace 2 modulů CMV-V560W/ZR1-B CMV-V615W/ZR1-B CMV-V680W/ZR1-B CMV-V730W/ZR1-B CMV-V785W/ZR1-B CMV-V850W/ZR1-B CMV-V900W/ZR1-B Hermetický scroll R410A Elektrický expanzní ventil DC motor / / / Ф15.9 Ф19.1 Ф31.8 Ф34.9 Ф19.1 Ф22.2 Ф31.8 Ф38.1 Ф Kombinace 4 modulů CMV-V1350W/ZR1-B CMV-V1432W/ZR1-B CMV-V1460W/ZR1-B CMV-V1515W/ZR1-B CMV-V1580W/ZR1-B CMV-V1630W/ZR1-B CMV-V1685W/ZR1-B CMV-V1750W/ZR1-B CMV-V1800W/ZR1-B Hermetický scroll R410A Elektrický expanzní ventil DC motor / / / 65 Ф22.2 Ф44.5 Ф25.4 Ф44.5 Ф

25 Specifikace venkovních jednotek CMV X Modelové označení HP 400V/3f/ 8 CMV-D252W/ZR1 10 CMV-D280W/ZR1 Základní moduly CMV-D335W/ZR1 CMV-D400W/ZR CMV-D450W/ZR1 CMV-D500W/ZR1 20 CMV-D560W/ZR1-B Nominální počet vnitřních jednotek Výkonová data kw Výkon Btu/h Chlazení RT Příkon kw EER W/W kw Výkon Btu/h Topení Příkon kw COP W/W Fyzikální data Kompresor Počet Typ Typ Chladivo Expanzní člen Náplň kg Typ Motor Počet ESP Pa Rozměry Netto mm (Š V H) Balení mm Hmotnost (netto) Akustický tlak kg db(a) Dimenze potrubí Celková délka Kapalina mm potrubí < 90m Plyn mm Celková délka Kapalina mm potrubí 90m Plyn mm Potrubí pro vyrovnávání oleje mm Hermetický scroll R410A Elektrický expanzní ventil DC motor Ф12.7 Ø22.2 Ф25.4 Ф12.7 Ф25.4 Ф28.6 / Ф15.9 Ф28.6 Ф31.8 Ф15.9 Ø19.1 Ф31.8 Poznámka: 1. Rozsah: Chlazení při venkovní teplotě od -5 C do 50 C. Topení při venkovní teplotě od -20 C do 28 C 2. Hodnoty pro chlazení: Vnitřní teplota 27 C/19 C (suchá/mokrá teplota). Venkovní teplota 35 C (suchá teplota). 3. Hodnoty pro topení: Vnitřní teplota 20 C/5 C (suchá/mokrá teplota). Venkovní teplota 7 C (suchá teplota). 4. Akustický tlak Lp: měřený ve vzdálenosti 1m od jednotky. V době provozu se mohou tyto hodnoty lišit kvůli akustickému tlaku ambientního prostředí. 5. Výše uvedená data se mohou změnit bez předchozího varování Ф15.9 Ф31.8 Ф19.1 Ф31.8 HP Kombinace 3 modulů Modelové označení 400V/3f/ CMV-D1130W/ZR1 CMV-D1180W/ZR1 CMV-D1235W/ZR1 CMV-D1300W/ZR1 CMV-D1350W/ZR1 CMV-D1432W/ZR1 CMV-D1460W/ZR1 Nominální počet vnitřních jednotek Výkonová data kw Výkon Btu/h Chlazení RT Příkon kw EER W/W kw Výkon Btu/h Topení Příkon kw COP W/W Fyzikální data Kompresor Počet Typ Typ Chladivo Expanzní člen Náplň kg Typ Motor Počet ESP Pa Rozměry Netto mm (Š V H) Balení mm Hmotnost (netto) Akustický tlak kg db(a) Dimenze potrubí Celková délka Kapalina mm potrubí < 90m Plyn mm Celková délka Kapalina mm potrubí 90m Plyn mm Potrubí pro vyrovnávání oleje mm Hermetický scroll R410A Elektrický expanzní ventil DC motor / / / Poznámka: 1. Rozsah: Chlazení při venkovní teplotě od -5 C do 50 C. Topení při venkovní teplotě od -20 C do 28 C 2. Hodnoty pro chlazení: Vnitřní teplota 27 C/19 C (suchá/mokrá teplota). Venkovní teplota 35 C (suchá teplota). 3. Hodnoty pro topení: Vnitřní teplota 20 C/5 C (suchá/mokrá teplota). Venkovní teplota 7 C (suchá teplota). 4. Akustický tlak Lp: měřený ve vzdálenosti 1m od jednotky. V době provozu se mohou tyto hodnoty lišit kvůli akustickému tlaku ambientního prostředí. 5. Výše uvedená data se mohou změnit bez předchozího varování Ø19.1 Ø41.3 Ø22.2 Ø41.3 Ø Ø22.2 Ø44.5 Ø25.4 Ø44.5 Ø

26 Chigo CMV X VRF systém Kombinace 2 modulů Komb. 3 modulů CMV-D615W/ZR1 CMV-D680W/ZR1 CMV-D730W/ZR1 CMV-D785W/ZR1 CMV-D850W/ZR1 CMV-D900W/ZR1 CMV-D960W/ZR1 CMV-D1010W/ZR1 CMV-D1065W/ZR Hermetický scroll R410A Elektrický expanzní ventil DC motor / / / Ф15.9 Ф19.1 Ф31.8 Ф34.9 Ф41.3 Ф19.1 Ф22.2 Ф38.1 Ф41.3 Ф Kombinace 4 modulů CMV-D1515W/ZR1 CMV-D1580W/ZR1 CMV-D1630W/ZR1 CMV-D1685W/ZR1 CMV-D1750W/ZR1 CMV-D1800W/ZR1 CMV-D1835W/ZR1 CMV-D1900W/ZR1 CMV-D1950W/ZR1 CMV-D2000W/ZR Hermetický scroll R410A Elektrický expanzní ventil DC motor Ø22.2 Ø44.5 Ø25.4 Ø44.5 Ø6.35 Ø25.4 Ø44.5 Ø25.4 Ø

27 VRF systém CMV mini DC inverter kompresor s vysokou účinností Dvojitý rotační kompresor Mitsubishi Electric Vysoce účinný a spolehlivý kompresor Spodní rychlost rotace pouze 20 ot./vt. Vysoká účinnost při částečném zatížení Vysoká účinnost, nízká hlučnost Optimalizovaná účinnost a hlučnost během provozu díky nejnovější technologii Vysoká účinnost Spolehlivost Nízké vibrace Nízká hlučnost Dlouhá životnost Ochrana životního prostředí Kompresor je vyvinutý k použití s ekologickým chladivem, které nepoškozuje životní prostředí Nízké vibrace Redukované vibrace během startu a provozu kompresoru díky použití struktury 2CYL Úsporný DC motor ventilátoru Vysoce účinný DC motor ventilátoru od japonských výrobců Panasonic nebo Nidec Shibaura Nízká hlučnost a vysoká účinnost díky provedení s vysokou hustotou vinutí Bezkartáčový motor se zabudovanou tepelnou ochranou 180 sinusové řízení Perfektní kombinace řízení rotoru dle 180 sinusové křivky a IPM inverterů, redukuje reaktivní ztrátu motoru a zvyšuje účinnost motoru o 12% Zvýšení účinnosti o 12% Konvenční křivka řízení 180 sinusová křivka 26

28 Rychlé chlazení a vytápění Zdokonalená regulace průtoku chladiva umožňuje optimalizaci výkonů vnitřních jednotek dle potřeby Normální provoz Některé jednotky dosáhli teplotu Teplota dosažena Teplota dosažena Široký provozní rozsah Provozní rozsah chlazení do 50 C venkovní teploty, vhodné pro místa s extrémními teplotami Provozní rozsah topení do -20 C zabezpečí produkci tepla během celé topné sezóny -5-5 o C o C Rozsah Rozsah chlazení chlazení o C o C -20 o C Rozsah topení 28 o C -20 o C -15 o C -10 o C -5 o C 0 o C 5 o C 10 o C 15 o C 20 o C 25 o C 30 o C 35 o C 40 o C 45 o C 50 o C Inteligentní odmrazovací program K sepnutí programu dochází pouze pokud je to nezbytně nutné. Konvenční systémy mají pevně nastavený čas a délku odmrazování, což způsobuje fluktuaci prostorové teploty a tím snížení uživatelského komfortu. Inteligentní odmrazovací program Konvenční odmrazovací program Křivka odmrazování Topný výkon Fixní čas a délka odmrazování u konvenčního systému Inteligentní odmrazovací program se spíná na základě účinnosti tepelné výměny a poklesu výkonu z důvodu námrazy (menší fluktuace teploty, vyšší uživatelský komfort) Čas 27

29 VRF systém CMV mini Ochrana motoru proti přetížení Pokud se ventilátor v pohotovostním režimu otáčí v opačném směru (např. kvůli silnému větru) jednotka se nespustí, aby nedošlo k poškození motoru ventilátoru Dlouhé rozvody a velké převýšení Celková délka potrubí: 100m Nejdelší potrubí: 70m Převýšení*: 30m/20m Převýšení mezi vnitřními jednotkami: 8m Vzdálenost od 1. refnetu k nejvzdálenější vnitřní jednotce: 20m Poměr součtu výkonu vnitřních jednotek a venkovní jednotky je od 50% do 130% Max. převýšení mezi vnitřní a venkovní jednotkou 30m (venkovní jednotka pod vnitřními) Max. převýšení mezi vnitřními jednotkami 8m Vzdálenost od 1.refnetu k nejvzdálenější vnitřní jednotce 20m Nejdelší potrubí 60m * venkovní jednotka umístěna pod vnitřními jednotkami / nad vnitřními jednotkami Ušetření místa a materiálu K jedné venkovní jednotce lze připojit více vnitřních jednotek a je možné využít delší trasy potrubí V porovnání se split systémy lze umístit venkovní jednotku na centrální místo a tím ušetřit náklady při instalaci 28

30 Aktivní modul PFC PFC: Korektor účinníku Standardně vzniká energetická ztráta vzhledem k odlišným fázím mezi napětím a proudem S modulem PFC je dosažena vyšší účinnost využití elektrické energie s účinníkem až do 98% - systém je vysoce efektivní Deska aktivního modulu PFC Účinník je poměrem činného a zdánlivého elektrického výkonu v obvodu střídavého proudu a napětí. Vyjadřuje jak velkou část zdánlivého výkonu přeměňuje obvod na činný výkon, tj. na součet užitečného výkonu a ztrát. Účinník udává poměr využití energie, čím je hodnota vyšší, tím vyšší je využití elektrické energie Metody adresování LED display Automatické adresování: Systém zvolí adresy jednotlivých jednotek automaticky Automatické adresování snižuje riziko chyb a zkracuje čas potřebný k instalaci Možnost manuálního adresování LED display na elektronické desce venkovní jednotky zobrazuje provozní stavy a chybové kódy LED display Specifikace CMV mini CMV-V100W/R1 Modelové CMV-V100W/ZR1 označení CMV-V125W/R1 CMV-V125W/ZR1 CMV-V140W/R1 CMV-V140W/ZR1 CMV-V160W/R1 CMV-V160W/ZR1 220~240V/1ph/ Napájení 380~415V/3ph/ 230V/1f/ 400V/3f/ 230V/1f/ 400V/3f/ 230V/1f/ 400V/3f/ Cooling Chlazení Heating Topení Compressor Kompresor 3.95 Motor Motor Refrigerant Chladivo Akust. Dimension Rozměry (W H D) (Š V H) Weight Hmotnost Connecting Připojení Nominální Výkon Příkon Příkon EER Výkon Náplň tlak Balení Netto Netto Balení Plyn Kapalina počet COP 3.95 Typ Počet Typ Počet Typ kw Btu/h kw kw Btu/h kw kg db(a) mm mm 90 kg 101 kg mm mm jednotek Dvojitý DC rotační 1 motor 2 R410A Φ15.9 Φ DC inverter Poznámka: 1. Rozsah: Chlazení při venkovní teplotě od -5 C do 50 C. Topení při venkovní teplotě od -20 C do 28 C 2. Hodnoty pro chlazení: Vnitřní teplota 27 C/19 C (suchá/mokrá teplota). Venkovní teplota 35 C (suchá teplota). 3. Hodnoty pro topení: Vnitřní teplota 20 C/5 C (suchá/mokrá teplota). Venkovní teplota 7 C (suchá teplota). 4. Akustický tlak Lp: měřený ve vzdálenosti 1m od jednotky. V době provozu se mohou tyto hodnoty lišit kvůli akustickému tlaku prostředí. 5. Výše uvedená data se mohou změnit bez předchozího varování 29

31 Vnitřní jednotky 30

32 Chigo CMV II a CMV X VRF systém 23 Typy vnitřních jednotek 4-cestná kazetová jednotka 4-cestná kompaktní kazetová jednotka Nástěnná jednotka Nízkotlaká potrubní jednotka Středotlaká potrubní jednotka Vysokotlaká potrubní jednotka Parapetně - podstropní jednotka Výkon (kw)

33 Vnitřní jednotky 4-cestné kazetové jednotky Příslušenství Standardní Volitelný Zabudovaný Dálkové ovládání Kabelové ovládání EXV 4-cestná distribuce vzduchu Konzistentní proud vzduchu přivádí vzduch do každého místa v prostoru, bez mrtvých zón. Distribuce vzduchu vytváří vyrovnanou teplotu v celém prostoru. Vestavěné čerpadlo kondenzátu Vestavěné nízkohlučné čerpadlo kondenzátu s dlouhou životností a výtlačnou výškou 750mm dostatečnou pro všechny aplikace Poznámka: Výtlačná výška u kazety kompaktního typu je 700mm Snížený strop 750mm Nízká konstrukce, jednoduchá instalace Jednotka má podhledovou výšku pouze 230mm, vhodnou také pro místnosti s nízkým podhledem Snížený strop 230 mm 260 mm Specifikace 4-cestná kazetová jednotka Výkon Příkon Vzduchový Akust. Rozměry (Š V H) Hmotnost Připojení ESP Modelové označení Typ Chlazení Topení motoru výkon tlak Balení Jednotka Balení panel Panel Netto Balení Plyn Kapalina Kond. kw kbtu/h kw kbtu/h kw m 3 /h CFM db(a) Pa mm mm mm mm kg kg mm mm mm Ovladač CMV-V28Q/HR1-C* CMV-V36Q/HR1-C* CMV-V45Q/HR1-C* ~ Ф12.7 Ф6.35 CMV-V56Q/HR1-C ~ CMV-V71Q/HR1-C CMV-V80Q/HR1-C CMV-V90Q/HR1-C ~39 / Ф15.9 Ф25 Dálkový ovladač CMV-V100Q/HR1-C CMV-V112Q/HR1-C CMV-V125Q/HR1-C ~ Ф19.1 Ф9.53 CMV-V140Q/HR1-C CMV-V160Q/HR1-C cestná kompaktní kazetová jednotka Modelové označení CMV-V22Q4/HR1-B CMV-V28Q4/HR1-B CMV-V36Q4/HR1-B CMV-V45Q4/HR1-B Výkon Příkon Vzduchový Akust. Rozměry (Š V H) Hmotnost Připojení Typ ESP Chlazení Topení motoru výkon tlak Balení Jednotka Balení panel Panel Netto Balení Plyn Kapalina Kond kw kbtu/h kw kbtu/h kw m 3 /h CFM db(a) Pa mm mm mm mm kg kg mm mm mm ~38 23 / ~38 35~ Ф Ф6.35 Ф25 28 Ф Ovladač Dálkový ovladač * na objednávku Poznámka: 1. Elektrické napájení: 230V/1f/ 2. Chlazení: vnitřní teplota 27 C/19 C (suchá/mokrá), venkovní teplota 35 C (suchá). Topení: vnitřní teplota 20 C/15 C (suchá/mokrá), venkovní teplota 7 C (suchá) 3. Akustický tlak Lp - měřený ve vzdálenosti 1m od jednotky 32

34 ChigoChigo CMV IICMV a CMV VRF systém VRFXSystem Nízkotlaká potrubní jednotka Příslušenství Standardní Volitelný Zabudovaný Dálkový ovladač Kabelový ovladač EXV Tenké tělo, snadná instalace Tělo jednotky s výškou pouze 210 mm je vhodné pro nízké podhledy a snížené stropy Nízkohlučný radiální ventilátor s vysokým průtokem Radiální lopatky nízkohlučného ventilátoru jednotky se speciálním vzduchovým tunelem a unikátní absorbcí vibrací činí tuto jednotku velice tichou (pouze 24 db(a)). Uživatel není rušený a může si vychutnávat komfort a klidný spánek. 20dB(A) Speciální oběžné kolo z pryskyřice Všechny lamely jsou dislokovány pro vyrovnání zvukové vlny a tím snížení hlučnosti 30dB(A) Vysoce účínný nízkohlučný motor s nosným rámem izolovaným kroužkovou izolací absorbující vibrace a snižující hlučnost Tichá knihovna Šum listů Přívod vzduchu do ventilátorového kola se zaoblenou konstrukcí snižuje výkyvy průtoku a redukuje hlučnost Celá série disponuje stejnou výškou a hloubkou Tím, že celá řada jednotek má stejnou výšku a hloubku, umožňuje ve stejném prostoru zachovat vzhled interiéru vyvážený i při použití jednotek různých velikostí Specifikace Modelové označení CMV-V22TA/HR1-C Typ napájení Výkon Chlazení Topení kw kbtu/h kw kbtu/h Příkon motoru CMV-V32TA/HR1-C ESP Pa kw m3/h CFM db(a) ~ Akust. tlak Balení mm Rozměry (Š V H) Jednotka mm Bal. panel Panel mm mm 8.5 CMV-V28TA/HR1-C CMV-V36TA/HR1-C Vzduchový výkon Připojení Plyn Kapalina Kond. mm mm mm Ovladač Ф ~ Hmotnost Netto Balení kg kg / Ф6.35 / Ф25 Kabelový ovladač Ф12.7 CMV-V45TA/HR1-C ~38 CMV-V56TA/HR1-C ~ CMV-V71TA/HR1-C ~ Ф15.9 Ф9.53 Poznámka: 1. Elektrické napájení: 230V/1f/ 2. Chlazení: vnitřní teplota 27 C/19 C (suchá/mokrá), venkovní teplota 35 C (suchá). Topení: vnitřní teplota 20 C/15 C (suchá/mokrá), venkovní teplota 7 C (suchá) 3. Akustický tlak Lp - měřený ve vzdálenosti 1m od jednotky 33

35 Vnitřní jednotky Středotlaká potrubní jednotka Praktické úmístění odvodů kondenzátu Drenážní otvory pro odvod kondenzátu na levé i na pravé straně jednotky umožnují při instalaci výběr vhodného otvoru dle aktuálních podmínek Příslušenství Standardní Volitelný Dálkový ovladač Kabelový ovladač EXV Nastavitelný externí statický tlak Zabudovaný Levý drenážní otvor Pravý drenážní otvor Nízkohlučná konstrukce jednotky, tichý provoz Použitím několika technologií pro redukci hlučnosti včetně účinného nízkohlučného motoru, speciálního oběžného kola vyvinutého v leteckém průmyslu a opláštění s nízkou vibrací, opatřeného zevnitř kvalitními izolačními materiály, činí tuto jednotku ideální pro prostory s důrazem na nízkou hlučnost Výfuk Výfuk Vysoká účinnost, nízká hlučnost motoru, motor a nosný rám s gumovým kroužkem izolace, který absorbovat vibrace a snižuje hluk Sání ESP 70Pa (standard), vhodné pro aplikace s dlouhým potrubím Sání ESP 30Pa (nastavitelné), vhodné pro místnosti s krátkým potrubím a požadavkem na nízkou hlučnost Oběžné kolo ventilátoru navržené v leteckém průmyslu Vysoce kvalitní izolační materiály zaručují účinné pohlcení hluku Zaoblená konstrukce krytu oběžného kola zajišťuje lehkost průtoku a tím nízkou hlučnost Variabilita při volbě způsobu nasávání Násávání zezadu nebo zespodu jednotek je možné jednoduše změnit na místě instalace Rám nasávání Kryt na sání zezadu Filtr Kryt na sání zespodu Výfuk Sání Filtr Rám nasávání Výfuk Sání Nasávání zezadu Nasávání zespodu Specifikace Modelové označení Typ napájení Výkon Příkon Rozměry (Š V H) Hmotnost Připojení Vzduchový Akust. ESP Chlazení Topení motoru výkon tlak Balení Jednotka Balení Panel Netto Balení Plyn Kapalina Kond. kw kbtu/h kw kbtu/h kw m3/h CFM db(a) Pa mm mm mm mm kg kg mm mm mm Ovladač CMV-V71TB/HR1-B CMV-V80TB/HR1-B ~ Ф15.9 CMV-V90TB/HR1-B CMV-V100TB/HR1-B ~ / / Ф Ф25 Kabelový ovladač CMV-V120TB/HR1-B Ф19.1 CMV-V150TB/HR1-B ~ Poznámka: 1. Elektrické napájení: 230V/1f/ 2. Chlazení: vnitřní teplota 27 C/19 C (suchá/mokrá), venkovní teplota 35 C (suchá). Topení: vnitřní teplota 20 C/15 C (suchá/mokrá), venkovní teplota 7 C (suchá) 3. Akustický tlak Lp - měřený ve vzdálenosti 1m od jednotky 34

36 Chigo CMV II a CMV X VRF systém Vysokotlaká potrubní jednotka Vysoký statický tlak Vysoký vzduchový výkon a externí statický tlak umožňuje použití jednotky pro velké prostory se systémem potrubí Vhodné pro místnosti různých tvarů Vysokotlaká potrubní jednotka Příslušenství Dálkový ovladač Kabelový ovladač EXV Standardní Volitelný Zabudovaný Nasávání vzduchu může být doplněné o přisávání čerstvého vzduchu Tenké tělo Tenké tělo s výškou pouze mm šetří podhledový prostor Přívod vzduchu na dlouhé vzdálenosti a s mnoha výstupy 400 mm Použití široké škály difuzorů Možné použití různých difuzorů splní požadavky každého prostoru Obdélníkový tvar místnosti Velká místnost Místnost ve tvaru L Kruhový difuzor Spirálový difuzor Čtvercový difuzor Lineární difuzor Obdélníkový difuzor *Není součástí dodávky Specifikace Modelové označení Typ napájení Výkon Příkon Vzduchový Akust. Rozměry (Š V H) Hmotnost Připojení výkon ESP Chlazení Topení motoru tlak Balení Jednotka Balení Panel Netto Balení Plyn Kapalina Kond. kw kbtu/h kw kbtu/h kw m 3 /h CFM db(a) Pa mm mm mm mm kg kg mm mm mm Ovladač CMV-V71TH/HR1-B CMV-V80TH/HR1-B ~ Ф15.9 CMV-V90TH/HR1-B CMV-V100TH/HR1-B CMV-V120TH/HR1-B ~ / / Ф19.1 Ф9.53 Ф25 Kabelový ovladač CMV-V150TH/HR1-B Poznámka: 1. Elektrické napájení: 230V/1f/ 2. Chlazení: vnitřní teplota 27 C/19 C (suchá/mokrá), venkovní teplota 35 C (suchá). Topení: vnitřní teplota 20 C/15 C (suchá/mokrá), venkovní teplota 7 C (suchá) 3. Akustický tlak Lp - měřený ve vzdálenosti 1m od jednotky 35

37 IR Vnitřní jednotky Nástěnné jednotky Příslušenství 107# 87# Dálkový ovladač Kabelový ovladač Expanzní ventil Standardní Volitelný Zabudovaný 103# 84# Komfortní proudění vzduchu Standardně je v režimu chlazení studený vzduch vyfukovaný horizontálně, v režimu topení je ohřátý vzduch vyfukovaný vertikálně Široce nastavitelný úhel výfuku vzduchu 65 úhel na výfuku z jednotky, klapky můžou být nastavené automaticky nebo na specifickou pozici pomocí dálkového ovladače Levé připojení Levé zadní připojení Pravé připojení Levé spodní připojení Pravé zadní připojení Pravé spodní připojení Výběr ze čtyř panelů* Jednoduchý, elegantní, stylový a zrcadlový design splní požadavky každého interiéru *Panely 84, 87 a 103 na objednávku Flexibilní instalace Chladivové potrubí může být připojené ze šesti směrů Specifikace Modelové označení Typ napájení Výkon Příkon Vzduchový Akust. Rozměry (Š V H)) Hmotnost Připojení výkon ESP Chlazení Topení motoru tlak Balení Jednotka Bal. panel Panel Netto Balení Plyn Kapalina Kond. kw kbtu/h kw kbtu/h kw m 3 /h CFM db(a) Pa mm mm mm mm kg kg mm mm mm Ovladač CMV-V22G/HR1-B2 CMV-V28G/HR1-B ~33 24~ Ф9.53 CMV-V36G/HR1-B2 CMV-V45G/HR1-B ~33 33~ / / / Ф12.7 Ф6.35 Ф20 Dálkový ovladač CMV-V56G/HR1-B ~ CMV-V71G/HR1-B ~ Ф15.9 Ф9.53 Poznámka: 1. Elektrické napájení: 230V/1f/ 2. Chlazení: vnitřní teplota 27 C/19 C (suchá/mokrá), venkovní teplota 35 C (suchá). Topení: vnitřní teplota 20 C/15 C (suchá/mokrá), venkovní teplota 7 C (suchá) 3. Akustický tlak Lp - měřený ve vzdálenosti 1m od jednotky 36

38 Chigo CMV II a CMV X VRF systém Parapetně - podstropní jednotka Příslušenství Standardní Volitelný Zabudovaný Dálkový ovladač Kabelový ovladač Expanzní ventil Stropní instalace, úspora místa v prostoru Použitím archového efektu se šetří místo a zabezpečí dokonalá cirkulace Příjemný design jednotky působí velice esteticky a neruší pohled v interiéru díky podstropnímu umístění jednotky proti Výfuk upraveného vzduchu v širokém úhlu Horizontální výfuk ochlazeného vzduchu Vertikální výfuk ohřátého vzduchu Jednotka je vybavená nízkohlučnými radiálními ventilátory s vysokým vzduchovým výkonem Třídimenzionální výfuk vzduchu a široký rozptyl zabezpečuje úpravu vzduchu v každém rohu místnosti V režimu chlazení je ochlazený vzduch vyfukovaný horizontálně, v režimu topení je ohřátý vzduch vyfukovaný vertikálně Snadná instalace Možnost připojení chladivového potrubí ze tří směrů Elektronika jednotky je umístněná na jednoduše přístupném místě praktickém pro servisní úkony Filtr je jednoduše vyjimatelný z mřížky na sání Sací mřížka Omyvatelný filtr 37
