Energy brána 02-5/2018 Rev.0. Montáž. montáž do rozvaděče. Zapojení. zapojení na tarif % % % 0-10 % % cihlové zdi

Transkript

1 Charakteristika Montáž montáž do rozvaděče je centrálním zařízením pro vyhodnocení spotřeby energie (elektřina, voda, plyn). Je prostředníkem mezi převodníkem pulzů RFTM1 a Vašim chytrým telefonem. umožňuje připojení až 8 převodníků pulzů. Do datové sítě se připojuje pomoci LA ethernetového konektoru nebo bezdrátově prostřednictvím WiFi sítě. Monitorovaná data jsou ukládána uvnitř jednotky (je možné je posílat i do externího uložiště cloud). Prostřednictvím aplikace ihc a cloudového připojení je možné mít online přístup k datům a historii monitoringu. Až 4 tarifové měření spotřeby elektrické energie, které lze zobrazit formou kwh nebo finančních nákladů. Možnost nastavení reakce na konkrétní spotřebu vypíná / zapíná výstup interního relé. Jednotka umožnuje připojit na sebe až tři proudové transformátory pro měření elektřiny. 3 modulové provedeni, montáž na DI lištu do rozvaděče. Součástí baleni jsou interní antény AI, v případě umístění prvku do plechového rozvaděče pro zlepšení signálu můžete použit externí anténu AE. apájení zařízení je zajištěno z monitorovaných fází. Dosah až 100 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signálu RFRP20 nebo prvky s protokolem RFIO 2, které tuto funkci podporuji. Komunikační frekvence s obousměrným protokolem iels RF Control. Zapojení zapojení na tarif Aby bylo možné s bránou komunikovat, je nutné ji připojit do lokální sítě a to pomocí ethernetového konektoru RJ45 nebo bezdrátově prostřednictvím WiFi sítě. ukládá naměřená data přímo na vnitřní paměťové uložiště. Online data i historii lze zobrazit prostřednictvím ihc aplikací (MAIRF a MIIRF) nebo díky cloudovému připojení na stránkách ELKO Cloudu. Poslední možností je zobrazení naměřených hodnot přímo na webovém rozhraní RFPM2. Měření spotřeby elektrické energie lze rozlišovat až čtyřmi tarify, které lze zobrazit formou kwh nebo finančních nákladů. Mezi další přednosti patří možnost nastavení reakce na konkrétní spotřebu. Příkladem může být vypínání nebo zapínání výstupu RFSA 6x a CU3. áběh energy brány trvá obvykle 10 minut, maximálně však 1hod. router TARIF TARIF (bezpotenciálový kontakt) (POZOR! epřipojovat ke kontaktu HDO) S0+ S0 PULS 1 PULS 2 Prostup radiofrekvenčních signálů různými stavebními materiály RFRP % % % 0 10 % % cihlové zdi dřevěné konstrukce se sádrokart. deskami vyztužený beton kovové přepážky běžné sklo Popis přístroje, Indikace STORAGE Svorky pro připojení proudových měřících sond 2. Připojení Ethernet 3. Indikace operace s úložištěm 4. WiFi anténa 5. Indikace sepnutí relé 6. Tlačítko RESET: vstup do bootloaderu vypnout napájení, stisknout tlačítko a po zapnutí napájení přidržet tlačítko > 2s návrat do továrního nastavení vypnout napájení, stisknout tlačítko a po zapnutí napájení přidržet tlačítko > 10s 7. apájecí a měřící svorky napětí 8. Výstup relé 9. Indikace napájecího napětí / status jednotky: svítí stav STOP bliká stav RU 10. Pulsní a tarifní vstupy 11. Indikace komunikace RF 12. RF anténa 13. Indikace tarifu: TARIF 1: červená TARIF 2: zelená TARIF 3: modrá TARIF 4: žlutá 14. Adresy RF, LA a WLA 15. Indikace stavu fází,, : porucha (výpadek): červená fáze aktivní: zelená nemonitorovaná fáze: LED zhasnutá Technická podpora: /7

2 Tarif Příklad zapojení pro dvoutarifové zapojení Příklad použití výstupního relé hlídání výpadku fáze překročení spotřeby podpětí... router TARIF 1/2 I1 I1* I2 I2* I3 I3* TARIF TARIF 1 TARIF 2 TARIF 3 TARIF 4 Indikace svítí červená LED svítí zelená LED svítí modrá LED svítí žlutá LED Propojení bez zapojení TARIF 1 COM TARIF 2 COM TARIF 1 COM, TARIF 2 COM max. F16A / 250 V stykač Způsoby snímání měřidel Snímání pomocí proudového transformátoru 1fázové zapojení 3fázové zapojení I1 červený vodič I1* černý vodič I1, I2, I3 červený vodič I1*, I2*, I3* černý vodič I1 I1* I2 I2* I3 I3* I1 I1* I2 I2* I3 I3* L max. F16A / 250 V Pozn.: Šipka uvnitř proudového transformátoru musí směřovat ke spotřebiči max. F16A / 250 V Snímání pomocí senzorů (MS / WS / LS) a prvku RFTM1 LS LED senzor LED senzor snímá impulzy LED na měřidle, který blikáním indikuje spotřebu. Je vhodný především pro elektroměry, které podporují snímání impulzů LED diody (LED na elektroměru je označena imp ). Snímač senzoru je lepením připevněn nad LED diodu měřidla signalizujícího indikaci spotřeby. Senzor je připevněn na svorce uvnitř převodníku RFTM , RF MS Magnetický senzor Magnetický senzor snímá pulz, který vytvoří každým otočením magnet umístěný na jednotkovém ciferníku. Je vhodný především pro plynoměry, které podporují magnetické snímání. Snímač senzoru je lepením připevněn nad poslední číslo jednotkového ciferníku měřila (může být označeno stříbrným reflexním prvkem na čísle 6). Senzor je připevněn na svorce uvnitř převodníku RFTM1. Senzor RFTM1 WS Magnetický senzor pro vodoměr Magnetický senzor snímá pulz, který vytvoří každým otočením magnet umístěný na jednotkovém ciferníku vodoměru. Je vhodný především pro vodoměry, které podporují magnetické snímání. Snímač senzoru je lepením připevněn nad kruhový jednotkový ciferník měřidla (snímací ciferník je odlišný od ostatních ukazatelů např. bílé kolečko s šipkou). Senzor je připevněn na svorce uvnitř převodníku RFTM1. Pozn.: Standardně dodávaná délka kabelu senzorů je 1.5 m, lze ji na zakázku prodloužit až na 5 m. Technická podpora: /7

3 Snímání pomocí výstupu S0 a prvku RFTM1 Snímání pomocí výstupu S , 0 0 RF , 0 0 S0+ S0 Impulsní výstup RFTM1 Impulsní výstup S0 kontakt, otevřený kolektor, jazýčkový magnetický kontakt Měřidla s impulzním výstupem označeným jako S0 připojených vodiči ke svorkám GD a DATA1 na snímači RFTM1. Pokud je na měřidle vyznačena polarizace, je při zapojení k impulsnímu výstupu S0 nutné rozlišovat svorky S0+ a S0. Upozornění RFTM1 / / senzory (LS, MS, WS) neovlivňují měřič spotřeby a nemají vliv na měření sledované veličiny. Elektroměry, vodoměry a plynoměry jsou vlastnictvím dodavatelů energií. Bez jejich vědomí a povolení není dovoleno zasahovat do vnitřního zapojení (porušení plomb, přívodního vedení apod.). Instalace připojte k napájení (může být napájeno z monitorované fáze). Pomocí ethernetového kabelu jej připojte k Vašemu PC/routru. Defaultně je na nastavena statická IP adresa Pokud nemáte stejný rozsah IP na routru, je nutné ve Vašem PC nastavit stejný rozsah IP adresy (Ovládací panely\síť a Internet\ Síťová připojení\připojení k místní síti\vlastnosti\protokol verze 4\Použít následující IP adresu\), např.: proto, aby bylo dostupné pro konfiguraci. Po tomto nastavení otevřete webový prohlížeč. Zadejte IP adresu Otevře se Vám webové prostředí, kde lze zařízení konfigurovat. RFPM2 po Vás bude vyžadovat přihlášení prostřednictvím jména a hesla, ty jsou defaultně nastaveny: Jméno: admin Heslo: admin Pro úspěšné nastavení času z TP serveru je nutné RFPM2 po nastavení jeho sítě restartovat. Poznámka: RESET prvku RFPM2 provedete dlouhým stiskem tlačítka při zapnutí RFPM2 po dobu 10s na předním panelu přístroje (RESET). IP adresa a přihlašovací údaje se vrátí do továrního nastavení. Po přihlášení se Vám v prohlížeči zobrazí rozhraní pro správu a zobrazení měřených dat. V horní liště je na výběr ze čtyř záložek: Zobrazení aktuálních stavů Grafické zobrazení naměřených hodnot astavení astavení systému Technická podpora: /7

4 Setings nastavení astavení celého RFPM2M je rozděleno do několika částí: nastavení síťového rozhraní, které v důsledku umožňuje komunikaci v síti. nastavení převodníků pulzů RFTM1 nastavení externích vstupů a zabezpečení RFPM2. astavení síťového rozhraní Device mode lze nastavit jako: Access Point Bridge je ethernet kabelem připojeno k domácímu routeru, který přes něj přiděluje IP všem zařízením, které se k připojí. Access Point LA vytváří vlastní síť, která je oddělena od domácí sítě. Zařízení se na něj mohou dostat jen z této vytvořené sítě. Client LA je připojeno k domácímu routeru za pomocí DHCP nebo statické IP. funguje jako koncové zařízení a není možné k němu přistupovat přímo přes něj. Use DHCP nastavení sítě Yes IP adresa se nastaví automaticky o IP adresu je potřeba nastavit v příslušném rozsahu připojeného routeru (vyplnění IP adresy RFPM2, masky, brány a DS). WLA Access Point Settings nastavení WiFi sítě ESSID název vytvářené WiFi Encryption typ zabezpečení Password musí být vyplněno v požadovaném tvaru pro dané zabezpečení Channel vysílací kanál WiFi LA etwork Address Server Settings (DHCP) nastavení přidělovaných rozsahů připojených zařízení astavení převodníku pulzů RFTM1 Signal zobrazení síly signálu RFTM1 ame libovolně zvolený název pro RFTM1 Address RF adresa, která je uvedena na RFTM1 Unit of measurment jednotka měření (kw/h pro měření elektřiny nebo m 3 pro měření vody či plynu) Interval minutes časový interval odesílání hodnot po uplynutí nastaveného časového intervalu se z RFTM1 odešle informace o velikosti naměřené veličiny (minimální interval je 1 minuta). Treshold (pulse) pulsní interval odesílání hodnot po zaznamenání nastaveného počtu pulsů se z RFTM1 odešle informace o velikosti naměřené veličiny (minimální počet pulsů je 1) RFTM1 může posílat tyto informace maximálně jednou za minutu Pulses hodnota pulsů pro měřenou veličinu (údaj, který převádí počet pulsů na jednotku dané veličiny) tento údaj je uveden na elektroměru, plynoměru či vodoměru (např.: pokud je na měřáku uveden údaj 800imp/kWh zapište hodnotu 800. Edit / Delete / Add device tlačítka pro přidání / editaci / mazání nastavení pro RFTM1,, setup nastavení pro jednotlivé fáze Kontrola napětí (přepětí, podpětí) nastavuje se horní úroveň v rozsahu V (přepětí) a spodní úroveň v rozsahu 3599% horní úrovně. Pokud fáze vybočí z tohoto nastaveného pásma, výstupní relé sepne / rozepne kontakt (pokud je tato funkce označena).,, nastavení pro fázi 1, fázi 2 a fázi 3 nastavení hraniční hodnoty veličin HYS pevná odchylka, která se přičítá k limitní veličině při návratu do hlídaného pásma WAR aktivací tohoto tlačítka aktivujete funkci varování RELAY aktivací tohoto tlačítka je možné spínat relé při překročení definované hodnoty Over Voltage (V) přepětí Under Voltage (V) podpětí Phase Loss (V) hlídá ztrátu napětí na jednotlivých fázích THD Voltage (%), THD Current (%) procentuálně vyjádřená odchylka vyjadřující zkreslení od ideálního harmonického průběhu. Asymmetry (%) nastavuje se míra asymetrie mezi jednotlivými fázemi v rozsahu 520%. Při překročení nastavené asymetrie je možné spínat / rozpínat relé. Technická podpora: /7

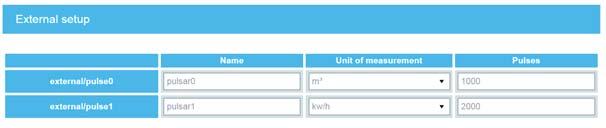

5 astavení externích vstupů a zabezpečení RFPM2 External setup nastavení pro externí vstupy V prvním sloupci externí vstupy ame název Unit of measurment měřená veličina Pulses počet pulzů pro jednotku měřené veličiny Services nastavení nového hesla a přístupu k imm Web interface Admin password nastavení nového hesla pro webový přístup imm (iels Multimedia) Admin password heslo k aministrátorskému účtu User password heslo k uživatelskému účtu Po všech provedených změnách je nutné celé nastavení uložit tlačítkem Save a aplikovat provedené změny tlačítkem Apply settings. System nastavení systému Tato záložka slouží především k aktualizaci firmware. Aktuální firmware je dostupný na webových stránkách Stažený firmware pomocí výběru souboru naleznete ve vašem počítači a tlačítkem upload jej nahrajete do RFPM2. Po nahrání nového firmware se může energy brána načítat i několik minut. Bootloader Slouží pro aktualizace FW. Vstup do bootloaderu vypnout napájení, stisknout tlačítko a po zapnutí napájení přidržet tlačítko > 2s. Po aktualizace FW jednotka naběhne během 3060 minut. Technická podpora: /7

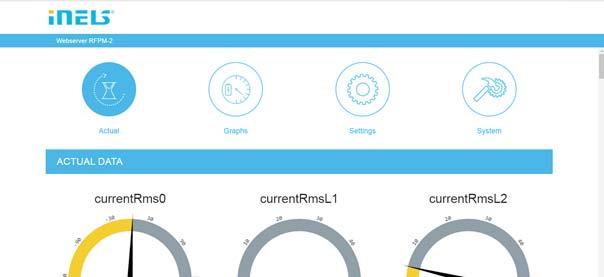

6 Zobrazení naměřených dat Actual data zobrazení aktuálních stavů Proud fází apětí fází Asymetrie Zkreslení sinusového signálu napětí Zkreslení sinusového signálu proudu Frekvence Činný výkon Jalový výkon Zdánlivý výkon Účinník Výkon základní harmonický Výkon ostatních harmonických Fázový posun napětí mezi fázemi ++ currentrms0 frequency activepowert reactivepowert apparentpowert powerfactort fundamentalpowert harmonicpowert currentrms voltagerms asymmetry thdnvoltage thdncurrent activepower reactivepower apparentpower powerfactor fundamentalpower harmonicpower voltageangleb currentrms voltagerms asymmetry thdnvoltage thdncurrent activepower reactivepower apparentpower powerfactor fundamentalpower harmonicpower currentrms voltagerms asymmetry thdnvoltage thdncurrent activepower reactivepower apparentpower powerfactor fundamentalpower harmonicpower voltageanglec Graph grafické zobrazení měřených hodnot Mobilní aplikace aměřená data lze taktéž zobrazit v ihc aplikacích. Ty jsou dostupné pro platformy Android i ios. pro mobilní telefon s OS Android: na Google Play pod názvem ihcmairf stáhnete aktuální verzi. pro mobilní telefony s IOS: na app store pod názvem ihcmiirf stáhnete aktuální verzi. Bližší informace o nastavení RFPM2 v mobilních aplikacích jsou dostupné v manuálu těchto aplikací, který naleznete na stránkách nebo přímo v aplikacích. Technická podpora: /7

7 Technické parametry apájecí /měřené napětí: Tolerance napájecího napětí: Příkon sepnuté relé: Vypínací úroveň napětí: Výstup RELE Počet kontaktů: Max proud: Spínaný výkon: Mechanická životnost: Elektrická životnost: Reakce relé: Rozhraní RF Control Komunikační protokol: Vysílací frekvence: Způsob přenosu signálu: Výstup pro anténu RF: Anténa RF: Dosah ve volném prostranství: Ovládání Ovládání: Tlačítko Reset: Rozhraní WiFi Mód WiFi: Standard: Zabezpečení WiFi: Výstup pro anténu WiFi: Anténa WiFi: Dosah: Rozhraní Ethernet astavení sítě: Přenosová rychlost: Konektor: Přednastavená IP adresa / IP adresa boodloaderu: Měření Pulzní vstupy: Tarifní vstupy: Možnost spínání vstupů: Izolační oddělení od napájecích a řídících obvodů: Sondy měření proudu: Bezdrátový snímač spotřeby: Měřící obvod Síť: Frekvence: Přesnost měření: Proud měřící cívkou: Průměr vodiče: Další údaje Pracovní teplota: Skladovací teplota: Pracovní poloha: Upevnění: Krytí: Kategorie přepětí: Stupeň znečištění: Průřez připojených vodičů (mm 2 ): Rozměr: Hmotnost: 230 V AC / 5060 Hz, 1f / 3f + +15/20% 5 VA 140 V, +10/20% 1 O/C spíná 16 A / AC VA (AC1) 3 x x 10 5 programovatelné nastavení, viz návod RF Touch Compatible 866 MHz, 868 MHz, 916 MHz obousměrně adresovaná zpráva SMA FEMALE* 1 db (součást balení) až 100 m WEB / mobilní aplikace Blootloader (stisk >2 s) / reset jednotky (stisk >10 s) AP Bridge / AP LA / Client IEEE b/g/n / 2.4 GHz WEP, WPAPSK, WPA2PSK RP SMA FEMALE* 1 db (součást balení) do 20 m statická IP / DHCP Client 10 / 100 Mbit / s RJ PULS1 (S0), PULS2 (S0) TARF1, TARF2 binární kombinace spínání kontaktem / otevření kolektorem zesílená izolace (kat. přepětí II dle E ) 3 x CT50 RFTM1 1f3f Hz /±10 % Třída 1.0 max. 50 A (sonda ) max. 16 mm 20 až + 35 C 30 až +70 C svislá DI lišta E60715 IP20 z čelního panelu / IP40 v zákrytu II. 2 max. 1x 2.5, max. 2x 1.5 / s dutinkou max x 52 x 65 mm 125 g * Max. utahovací moment konektoru antény: 0.56 m. Upozornění: Při instalaci systému iels RF Control musí být dodržená minimální vzdálenost mezi jednotlivými prvky 1 cm. Mezi jednotlivými povely musí být rozestup minimálně 1s. Varování ávod na použití je určen pro montáž a pro uživatele zařízení. ávod je vždy součástí balení. Instalaci a připojení mohou provádět pouze pracovníci s příslušnou odbornou kvalifikací, při dodržení všech platných předpisů, kteří se dokonale seznámili s tímto návodem a funkcí prvku. Bezproblémová funkce prvku je také závislá na předchozím způsobu transportu, skladování a zacházení. Pokud objevíte jakékoliv známky poškození, deformace, nefunkčnosti nebo chybějící díl tento prvek neinstalujte a reklamujte jej u prodejce. S prvkem či jeho částmi se musí po ukončení životnosti zacházet jako s elektronickým odpadem. Před zahájením instalace se ujistěte, že všechny vodiče, připojené díly či svorky jsou bez napětí. Při montáži a údržbě je nutné dodržovat bezpečnostní předpisy, normy, směrnice a odborná ustanovení pro práci s elektrickými zařízeními. edotýkejte se částí prvku, které jsou pod napětím nebezpečí ohrožení života. Z důvodu prostupnosti RF signálu dbejte na správné umístění RF prvků v budově, kde se bude instalace provádět. RF Control je určen pouze pro montáž do vnitřních prostor. Prvky nejsou určeny pro instalaci do venkovních a vlhkých prostor, nesmí být instalovány do kovových rozvaděčů a do plastových rozvaděčů s kovovými dveřmi znemožní se tím prostupnost radiofrekvenčního signálu. RF Control se nedoporučuje pro ovládání přístrojů zajišťujících životní funkce nebo pro ovládání rizikových zařízení jako jsou např. čerpadla, el. topidla bez termostatu, výtahy, kladkostroje ap. radiofrekvenční přenos může být zastíněn překážkou, rušen, baterie vysílače může být vybita ap. a tím může být dálkové ovládání znemožněno. Technická podpora: /7
