2 SYSTÉM ALUMINIUM ÚVOD interactive - potom není odkou ení ádný problém. Pro kompletní ešení v oblasti odkou ení a p isávání byly vyvinuty hliníkové a plastové systémy - linie interactive. Z d vodu udr ení a roz í ení postavení na trhu jsou produkty interactive podrobovány, ve spolupráci s renomovanými zku ebními instituty, pravidelným laboratorním test m. Intensivní pr zkumy trhu doprovázejí zavedení ka dého nového, respektive vylep eného výrobku do prodejního sortimentu. Plyn LTO Systém Aluminium Plast Silikon - T sn ní EPDM - T sn ní Pro p edstavení inovativních produkt interactive jsou k dispozici dva katalogy výrobk : Systém aluminium Systém plast HR* VR** HR* VR** ** - Nízkoteplotní /160 C/ * - Kondenza ní /120 C/ Tento katalog dává p ehled o celkové výrobní palet níkových systém interactive. Dal í informace a aktuální data najdete na internetových stránkách Odkou ení a p isávání je mo no provád t paraleln nebo koncentricky. Mo nosti p isávání: Paralelní provedení - plast Koncentrické provedení - ocelový plech laserem sva ený V echny jmenované systémy jsou dle platných norem certifikovány u N meckého institutu pro stavební techniku v Berlín pod íslem Z a Z První certifikace prob hla ji v roce interactive je na základ nejnov j ích na ízení certifikován dle EN-ISO

3 SYSTÉM ALUMINIUM KONSTRUKCE KOM. HLAVY Vertikální komínky Axioma byly vyvinuty jak pro systémy odkou ení od nízkoteplotních, tak i od kondenza ních kotl. Odvod spalin a p isávání vzduchu mohou být vedeny paraleln nebo koncentricky. Zakon ení komínku pro nízkoteplotní kotle se li í od zakon ení pro kondenza ní kotle. Stavebnicový princip zaru uje i p es rozdíly v technickém provedení stejnou optiku na st e e. HR kondenza ní VR nízkoteplotní Zakon ení komínku pro kondenza ní odkou ení m e být otev ené nebo se zakon ovací hlavou. Otev ené zakon ení propou tí kondenzát voln ven. Uzav ené zakon ení odvádí kondenzát zp t do kou- ovodu. Toto zakon ení je konstruováno a testováno proti zamrznutí. Zakon ení komínku pro odkou ení od nízkoteplotních kotl je mo né pouze se zakon ovací hlavou. Toto zakon ení odvádí mo ný kondenzát voln ven a je konstruováno pro dobrou recirkulaci a t snost proti de ti. 3

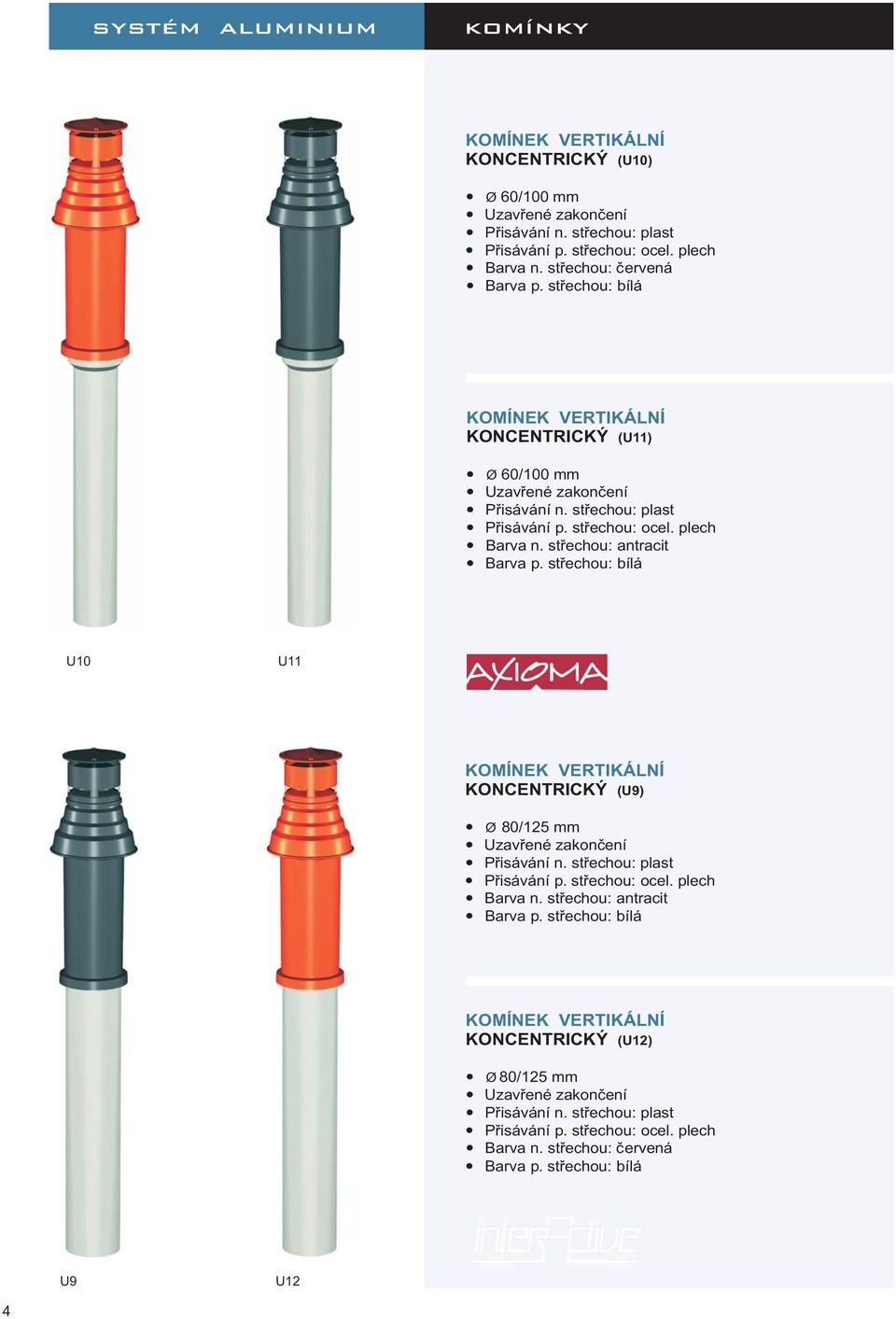

4 SYSTÉM ALUMINIUM KOMÍNKY KONCENTRICKÝ (U10) 60/100 mm isávání n. st echou: plast n. st echou: ervená KONCENTRICKÝ (U11) 60/100 mm isávání n. st echou: plast n. st echou: antracit U10 U11 KONCENTRICKÝ (U9) 80/125 mm isávání n. st echou: plast n. st echou: antracit KONCENTRICKÝ (U12) 80/125 mm isávání n. st echou: plast n. st echou: ervená U9 U12 4

5 SYSTÉM ALUMINIUM KOMÍNKY PARALELNÍ (U3) 80-80mm isávání n. st echou: plast n. st echou: antracit PARALELNÍ (U4) 80-80mm isávání n. st echou: plast n. st echou: ervená U3 U4 PARALELNÍ (U5) mm isávání n. st echou: ocel. plech n. st echou: antracit, ervená PARALELNÍ S MECH. ODV TRÁNÍM (U6) mm isávání n. st echou: ocel. plech n. st echou: antracit, ervená U5 U6 5

6 SYSTÉM ALUMINIUM KOMÍNKY KOMÍNEK HORIZONTÁLNÍ PARALELNÍ (U7) U mm Dé isávání: ocelový plech Barva: bílá KOMÍNEK HORIZONTÁLNÍ PARALELNÍ (U8) 80-80mm é P isávání: plast Barva: antracit U8 KOMÍNEK HORIZONTÁLNÍ KONCENTRICKÝ (U15) 60/100 mm é P isávání: ocelový plech Barva: bílá U15 KOMÍNEK HORIZONTÁLNÍ KONCENTRICKÝ (U16) 60/100 mm é P isávání: ocelový plech Barva: bílá U16 KOMÍNEK HORIZONTÁLNÍ KONCENTRICKÝ (U17) 80/125 mm é P isávání: ocelový plech Barva: bílá U17 6

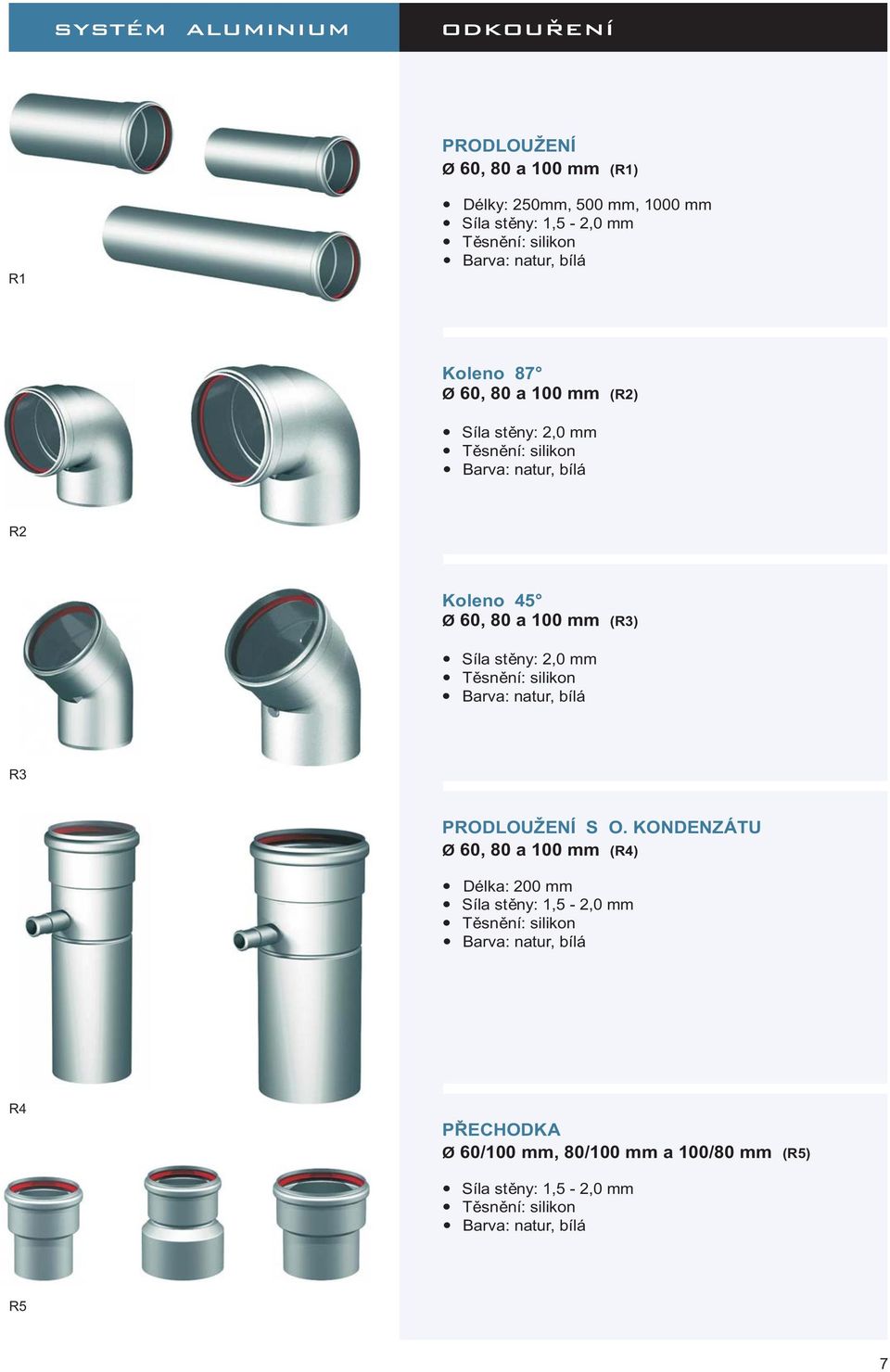

7 SYSTÉM ALUMINIUM ODKOURENÍ PRODLOU ENÍ Ø 60, 80 a 100 mm (R1) R1 Délky: 250mm, 500 mm, 1000 mm Síla st ny: 1,5-2,0 mm Barva: natur, bílá Koleno 87 Ø 60, 80 a 100 mm (R2) Síla st ny: 2,0 mm Barva: natur, bílá R2 Koleno 45 Ø 60, 80 a 100 mm (R3) Síla st ny: 2,0 mm Barva: natur, bílá R3 PRODLOU ENÍ S O. KONDENZÁTU Ø 60, 80 a 100 mm (R4) Délka: 200 mm Síla st ny: 1,5-2,0 mm Barva: natur, bílá R4 P ECHODKA Ø 60/100 mm, 80/100 mm a 100/80 mm (R5) Síla st ny: 1,5-2,0 mm Barva: natur, bílá R5 7

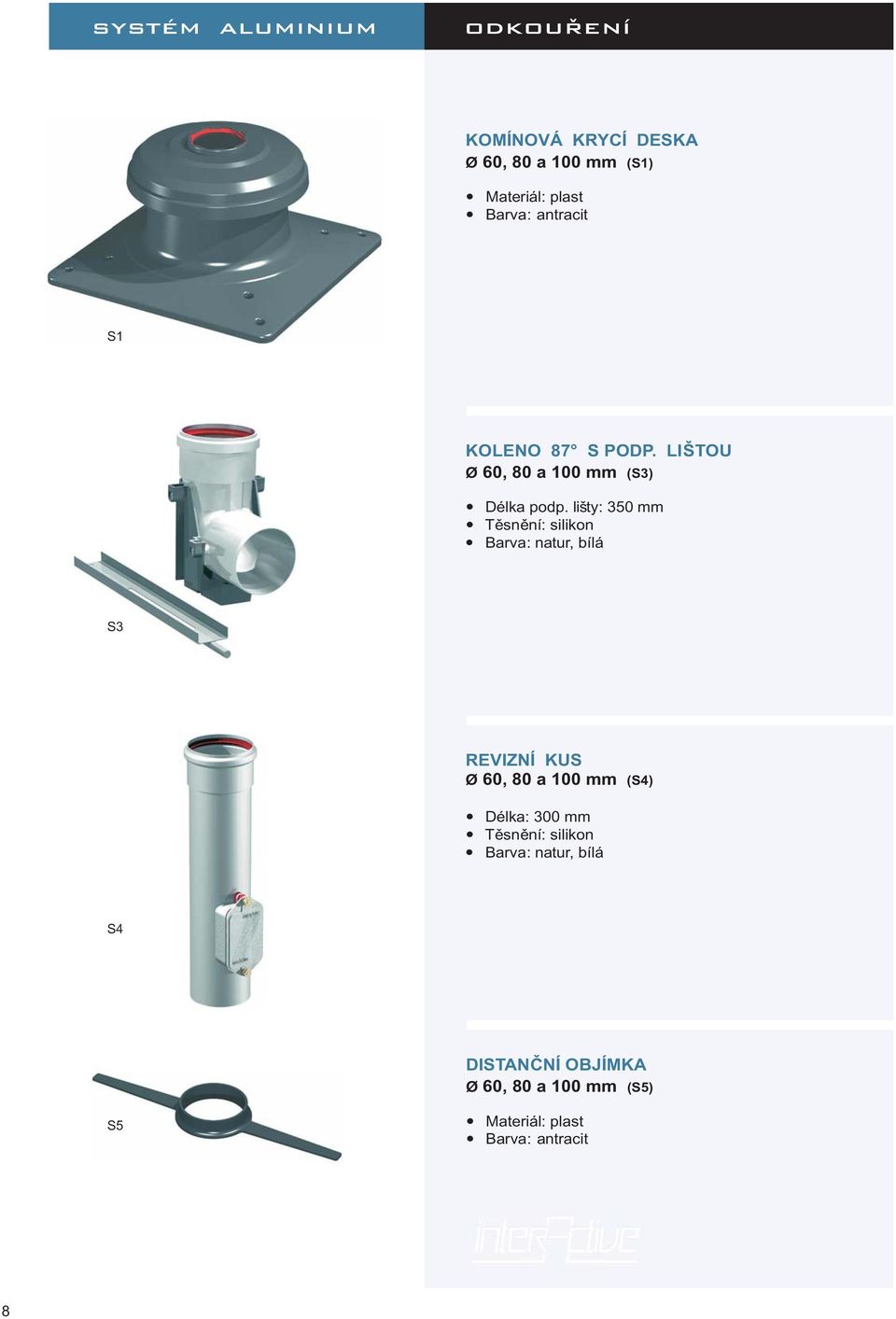

8 SYSTÉM ALUMINIUM ODKOURENÍ KOMÍNOVÁ KRYCÍ DESKA Ø 60, 80 a 100 mm (S1) Materiál: plast Barva: antracit S1 KOLENO 87 S PODP. LI TOU Ø 60, 80 a 100 mm (S3) Délka podp. li ty: 350 mm Barva: natur, bílá S3 REVIZNÍ KUS Ø 60, 80 a 100 mm (S4) Délka: 300 mm Barva: natur, bílá S4 DISTAN NÍ OBJÍMKA Ø 60, 80 a 100 mm (S5) S5 Materiál: plast Barva: antracit 8

9 SYSTÉM ALUMINIUM AZ - ODKOURENÍ AZ - PRODLOU ENÍ Ø 60/100 mm, 80/125 mm a 100/150 mm (R6) Délky: 250 mm, 500 mm, 1000 mm isávání: ocelový plech R6 AZ - KOLENO 87 Ø 60/100 mm, 80/125 mm a 100/150 mm (R7) isávání: mm Aluminium 150 mm ocelový plech R7 AZ - KOLENO 45 Ø 60/100 mm, 80/125 mm a 100/150 mm (R8) isávání: mm Aluminium 150 mm ocelový plech R8 AZ - PRODLOU ENÍ S O. KONDENZÁTU Ø 60/100 mm, 80/125 mm a 100/150 mm (R9) Délka: 200 mm isávání: ocelový plech R9 9

10 SYSTÉM ALUMINIUM AZ - ODKOURENÍ AZ - T-KUS Ø 80/125 mm (R10) isávání: ocelový plech R10 AZ - REVIZNÍ KUS Ø 80/125 mm (R11) Délka: 300 mm isávání: ocelový plech R11 AZ - MAN ETA Ø 100 mm, 125 mm a 150 mm (O1) Materiál: ocelový plech O1 AZ-P ISÁVÁNÍ Ø 100 mm, 125 mm a 150 mm (O2) Materiál: ocelový plech Barva: dle poptávky O2 10
