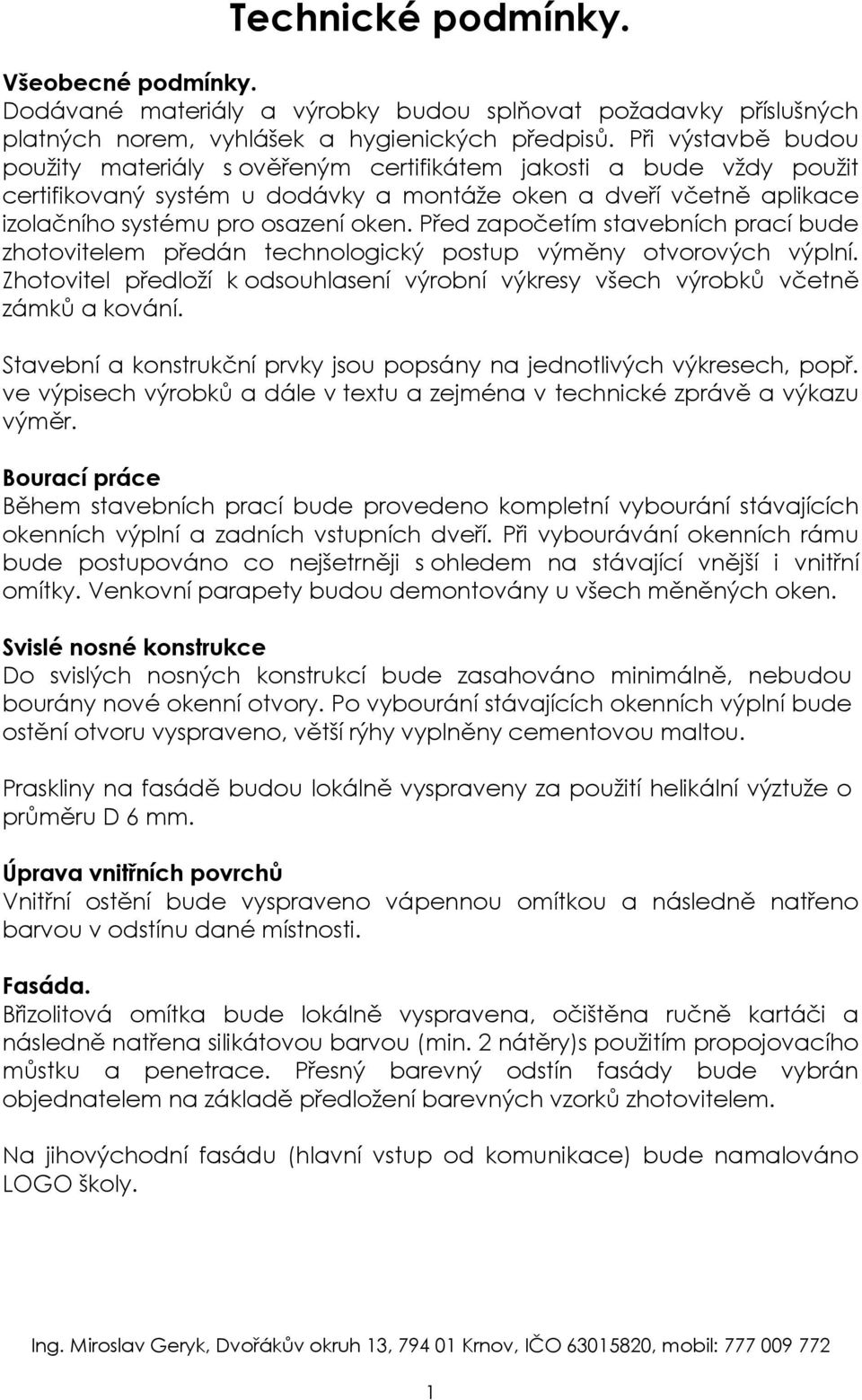

1 Technické podmínky. Všeobecné podmínky. Dodávané materiály a výrobky budou splňovat požadavky příslušných platných norem, vyhlášek a hygienických předpisů. Při výstavbě budou použity materiály s ověřeným certifikátem jakosti a bude vždy použit certifikovaný systém u dodávky a montáže oken a dveří včetně aplikace izolačního systému pro osazení oken. Před započetím stavebních prací bude zhotovitelem předán technologický postup výměny otvorových výplní. Zhotovitel předloží k odsouhlasení výrobní výkresy všech výrobků včetně zámků a kování. Stavební a konstrukční prvky jsou popsány na jednotlivých výkresech, popř. ve výpisech výrobků a dále v textu a zejména v technické zprávě a výkazu výměr. Bourací práce Během stavebních prací bude provedeno kompletní vybourání stávajících okenních výplní a zadních vstupních dveří. Při vybourávání okenních rámu bude postupováno co nejšetrněji s ohledem na stávající vnější i vnitřní omítky. Venkovní parapety budou demontovány u všech měněných oken. Svislé nosné konstrukce Do svislých nosných konstrukcí bude zasahováno minimálně, nebudou bourány nové okenní otvory. Po vybourání stávajících okenních výplní bude ostění otvoru vyspraveno, větší rýhy vyplněny cementovou maltou. Praskliny na fasádě budou lokálně vyspraveny za použití helikální výztuže o průměru D 6 mm. Úprava vnitřních povrchů Vnitřní ostění bude vyspraveno vápennou omítkou a následně natřeno barvou v odstínu dané místnosti. Fasáda. Břizolitová omítka bude lokálně vyspravena, očištěna ručně kartáči a následně natřena silikátovou barvou (min. 2 nátěry)s použitím propojovacího můstku a penetrace. Přesný barevný odstín fasády bude vybrán objednatelem na základě předložení barevných vzorků zhotovitelem. Na jihovýchodní fasádu (hlavní vstup od komunikace) bude namalováno LOGO školy. 1

Před započetím stavebních prací bude zhotovitelem předán technologický postup výměny otvorových výplní. Zhotovitel předloží k odsouhlasení výrobní výkresy všech výrobků včetně zámků a kování.

2 Logo bylo vytvořeno na základě požadavku školy, která se zabývá ekologií a multikulturou. Ekologii a kladný vztah k ní, symbolizuje lipový list na natažené ruce Multikulturu natažená ruka s barvou prstů v barvách olympijských kruhů (všechny národy a rasy). Zároveň jsou barevné prsty symbolem kreativity a nápadů žáků. Kontury jsou bílé - symbol čistoty Vašich činů. Výplně otvorů. Okna nově osazovaná budou provedena jako plastová otevíravá a sklopná popř. pouze sklopná dle výkazu výkazu výměr s tepelně izolačním zasklením izolační dvojsklo , nebo s bezpečnostním tepelně izolačním zasklením s použitím skel VSG 6,4. Na okenech v 1.PP bude použito neprůhledné bezpečnostní zasklení. Jednokřídlové dveře budou plastové plné hnědé barvy včetně rámu (hnědý odstín dle stávající plastové vstupní stěny). Okna a dveře budou osazovány s využitím certifikovaného systému těsnění spar z hlediska hydroizolačního a tepelněizolačního. Vybrané okenní otvory budou osazeny hliníkovými vodorovnými žaluziemi, ovládání řetízky. Základní požadavky jsou stanoveny v ČSN EN Okna a dveře Norma výrobku, funkční vlastnosti. Požadavky na tepelně technické vlastnosti pak v ČSN EN Další požadavky na okna jsou uvedeny ČSN Akustika Ochrana proti hluku v budovách a souvisící akustické vlastnosti stavebních výrobků požadavky a rovněž ČSN Zatížení stavebních konstrukcí. Následným požadavkem normy ČSN EN , který zejména v poslední době vlivem četnosti negativních poznatků na realizovaných sanacích nabývá na významu při posuzování jednotlivých konstrukcí a detailů, je zajištění vnitřních povrchových teplot. Nesplnění tohoto požadavku způsobuje obávaný vznik kondenzace vodních par na vnitřním povrchu konstrukce s následným vznikem plísní. Normou jsou pro obytné prostory stanoveny tzv. návrhové základní parametry vnitřního prostředí - návrhová vnitřní relativní vlhkost φ i = 50% 2

Zároveň jsou barevné prsty symbolem kreativity a nápadů žáků. Kontury jsou bílé - symbol čistoty Vašich činů. Výplně otvorů. Okna nově osazovaná budou provedena jako plastová otevíravá a sklopná popř.

3 - a návrhová teplota vnitřního prostoru Ө i = 20 stupňů Celsia. Pro výplně stavebních otvorů jsou stanovený zhruba ve vztahu k rosným bodům dle situace k topnému tělesu - situování nad otopným tělesem Ө i 9,7 stupňů Celsia - pokud není pod prosklenou konstrukcí otopné těleso Ө i 10,7stupňů Celsia K dalšímu požadavku na okenní otvory náleží zajištění minimální hygienické výměny vzduchu. Tento parametr je dán hygienickými předpisy a je stanoven mimo jiné též ČSN EN Stanovuje zajištění tzv. minimální hygienické výměny vzduchu v daném prostoru v m 3 za hodinu ( n = 0,5/h pro obytné místnosti) bez vlivu lidského faktoru. Okna plastový profil se stavební hloubkou 70 mm (min. šesti komorový profil). Pro zvýšení pevnosti jsou profily vyztuženy ocelovou pozinkovanou výztuhou. PVC profily se vyznačují tou nejvyšší kvalitou, jsou vysoce pevné, odolné proti UV záření a stárnutí. Kvalitní složení materiálu příznivě ovlivňuje také životnost výrobků. K zasklívání jsou používána izolační dvojskla vybavená nerezovým distančním rámečkem snižujícím rosení a namrzání obvodu skla. Životnost našich plastových oken a dveří je 30 až 50 let dle prostředí, používání a provádění údržby: - příjemný vzhled s mírně zaoblenými hranami - vyšší pevnost díky 5-komorovému provedení - ještě vyšší pevnost díky možnosti použití speciálního tužšího balkónového 3- komorového provedení s masivní ocelovou výztuhou - dvojité originální pryžové těsnění s dlouhou životností dokonale zabraňující úniku tepla - vysoká tepelná izolace, která přináší výrazné snížení nákladů na vytápění - příjemné, tiché a komfortní bydlení díky dokonalé izolaci proti hluku - vysoká odolnost vůči vlivům prostředí a stárnutí - barevná stálost, nikdy není zapotřebí nátěrů - hladká, hygienická a na údržbu nenáročná povrchová úprava rámů - dokonalá stabilita pomocí kovových výztuh uvnitř profilu Standardně používaná dvojskla jsou ve složení , pokovena a naplněna vzácným plynem argonem. Koeficient prostupu tepla Ug=0,8-1,0 W/m 2 K, zvukový útlum Rw 32dB. Součinitelé prostupu tepla pro 5-komorový PVC profil Uf = 1,1 W/m 2 K bez výztuhy, Uf = 1,3 W/m 2 K s výztuhou. Výsledný součinitel prostupu tepla pro navržená plastová okna a dveře je U = 1,2 W/m 2 K. 3

otopné těleso Ө i 10,7stupňů Celsia K dalšímu požadavku na okenní otvory náleží zajištění minimální hygienické výměny vzduchu.

4 ZHOTOVITEL ZARUČÍ, VHODNOU KOMBINACÍ ZVOLENÝCH TECHNOLOGIÍ A MATERIÁLŮ, VÝSLEDNÝ SOUČINITEL PROSTUPU TEPLA PRO VŠECHNY NOVÉ VÝPLNĚ OTVORŮ. Mikroventilace u otevíracích/sklopných oken je u nás ve standardu. Kování je ovládáno klikou a zabezpečuje pomocí speciálního 2 až 4 polohového systému: - bezpečné uzavření okna po jeho celém obvodu - otevření okna - mikroventilaci - sklopení Certifikovaný okenní těsnicí systém při osazování výplní otvorů: - 10-ti letá garance na funkci připojovací spáry - díky úsporám energie návratnost investice ještě v době trvání garance - výrazné snížení hladiny hluku - zabránění průniku vlhkosti a vzniku plísní - snížení rizika vzniku poruch (neestetické praskliny, vznik map po zatékání popřípadě zahnívání dřevěných rámů a vzniku plísní), - vyšší odolnost proti zatékání, těsnost proti průvanu a pronikání chladu, - prodloužení životnosti výplně jakožto celku, - přenesení vnějšího zatížení prostředím (nárazový vítr, otřesy) a teploty, - přenesení vnitřních sil v konstrukci v důsledku objemových změn a rozdílnosti povahy stavebních materiálů, - možnost delší časové prodlevy od osazení výplně a prováděním omítek nebo zateplovacích systémů. (PUR pěna není vystavena UV záření, do konstrukce neproniká voda apod.), - zvýšení útlumu hluku a odolnosti proti akustickému tlaku, - vyšší dilatační schopnosti, - zamezení pronikání prachu do spáry Vybraná okna v obvodovém plášti budou opatřena standardními, vnitřními, hliníkovými, horizontálními žaluziemi v odstínu RAL Otevírání oken v místnostech sociálního zařízení z úrovně podlahy pomocí mechanického pákového otvírače. 4

Kování je ovládáno klikou a zabezpečuje pomocí speciálního 2 až 4 polohového systému: - bezpečné uzavření okna po jeho celém obvodu - otevření okna - mikroventilaci - sklopení Certifikovaný okenní

5 Klempířské prvky. Nové klempířské prvky budou provedeny z hliníkového plechu hnědé barvy. Jedná se o venkovní parapety. Průvětrníky sloužící k odvětrání ploché střechy budou demontovány a osazeny nové, plastové 200x200 mm. Truhlářské výrobky. Nové vnitřní parapety budou provedeny z plastových desek. Nosné konstrukce původních parapetů budou zachovány. V parapetních deskách nad otopnými tělesy budou provedeny provětrávací mřížky. Zámečnické konstrukce Stávající zábradlí u zadního vstupu, ocelový žebřík na střechu a držáky na vlajky budou zbaveny rzi a následně natřeny barvou v tmavě hnědém odstínu. V Krnově 5/2013 Ing. Miroslav Geryk 5

Nové vnitřní parapety budou provedeny z plastových desek. Nosné konstrukce původních parapetů budou zachovány.
