1 My Book Thunderbolt TM Duo Dvoudiskový úložný systém Uživatelská příručka Uživatelská p?íru?ka k systému My Book Thunderbolt Duo Externí jednotka

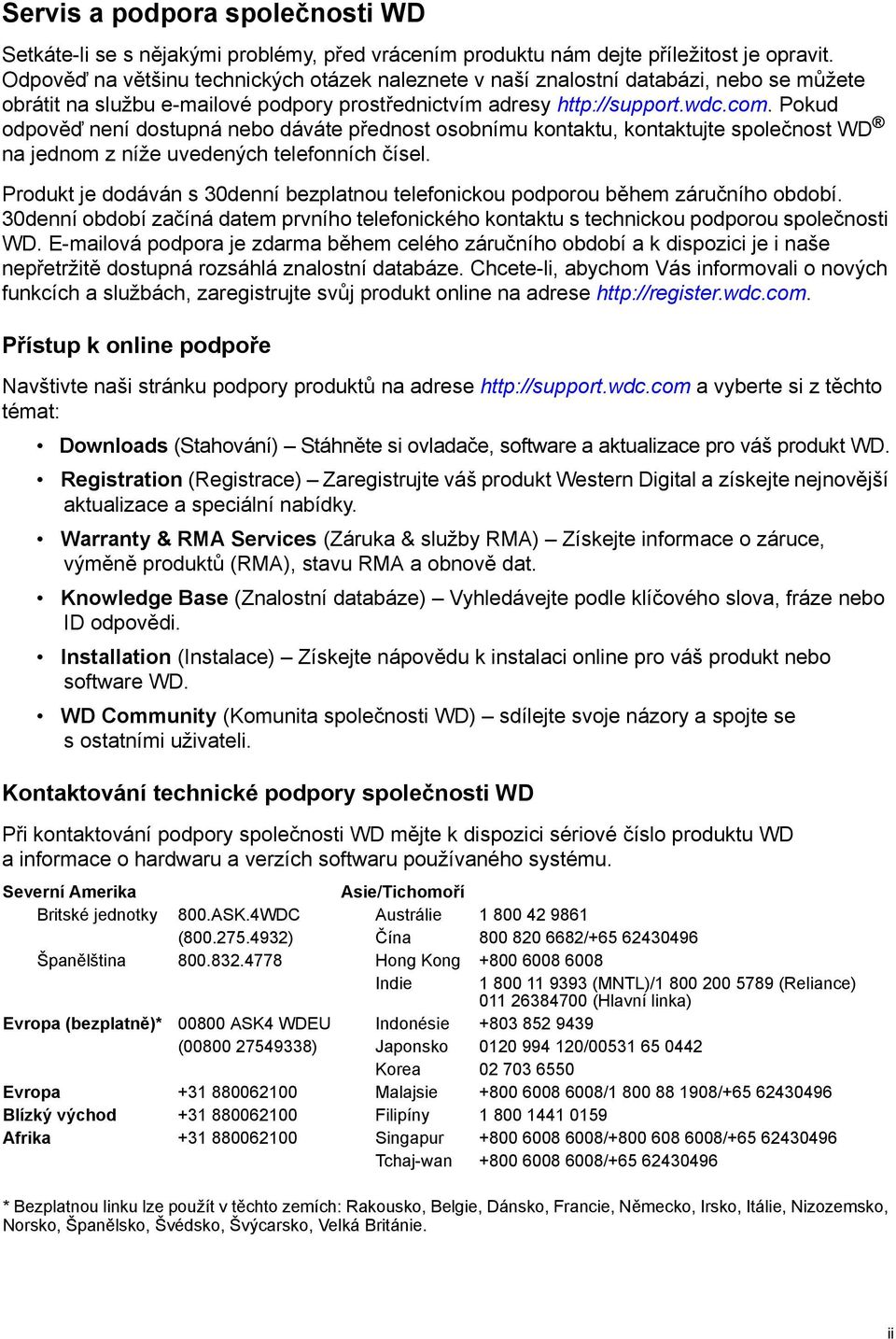

2 Servis a podpora společnosti WD Setkáte-li se s nějakými problémy, před vrácením produktu nám dejte příležitost je opravit. Odpověď na většinu technických otázek naleznete v naší znalostní databázi, nebo se můžete obrátit na službu ové podpory prostřednictvím adresy Pokud odpověď není dostupná nebo dáváte přednost osobnímu kontaktu, kontaktujte společnost WD na jednom z níže uvedených telefonních čísel. Produkt je dodáván s 30denní bezplatnou telefonickou podporou během záručního období. 30denní období začíná datem prvního telefonického kontaktu s technickou podporou společnosti WD. ová podpora je zdarma během celého záručního období a k dispozici je i naše nepřetržitě dostupná rozsáhlá znalostní databáze. Chcete-li, abychom Vás informovali o nových funkcích a službách, zaregistrujte svůj produkt online na adrese Přístup k online podpoře Navštivte naši stránku podpory produktů na adrese a vyberte si z těchto témat: Downloads (Stahování) Stáhněte si ovladače, software a aktualizace pro váš produkt WD. Registration (Registrace) Zaregistrujte váš produkt Western Digital a získejte nejnovější aktualizace a speciální nabídky. Warranty & RMA Services (Záruka & služby RMA) Získejte informace o záruce, výměně produktů (RMA), stavu RMA a obnově dat. Knowledge Base (Znalostní databáze) Vyhledávejte podle klíčového slova, fráze nebo ID odpovědi. Installation (Instalace) Získejte nápovědu k instalaci online pro váš produkt nebo software WD. WD Community (Komunita společnosti WD) sdílejte svoje názory a spojte se s ostatními uživateli. Kontaktování technické podpory společnosti WD Při kontaktování podpory společnosti WD mějte k dispozici sériové číslo produktu WD a informace o hardwaru a verzích softwaru používaného systému. Severní Amerika Asie/Tichomoří Britské jednotky 800.ASK.4WDC Austrálie ( ) Čína / Španělština Hong Kong Indie (MNTL)/ (Reliance) (Hlavní linka) Evropa (bezplatně)* ASK4 WDEU Indonésie ( ) Japonsko / Korea Evropa Malajsie / / Blízký východ Filipíny Afrika Singapur / / Tchaj-wan / * Bezplatnou linku lze použít v těchto zemích: Rakousko, Belgie, Dánsko, Francie, Německo, Irsko, Itálie, Nizozemsko, Norsko, Španělsko, Švédsko, Švýcarsko, Velká Británie. ii

3 Obsah Servis a podpora společnosti WD ii Přístup k online podpoře ii Kontaktování technické podpory společnosti WD ii 1 Informace o úložném zařízení WD Funkce produktu Obsah sady Volitelné příslušenství Kompatibilita s operačními systémy Formáty diskové jednotky Fyzický popis Indikátor napájení/činnosti Porty rozhraní Thunderbolt Bezpečnostní zámek Kensington Registrace zařízení Pokyny k manipulaci Připojení zařízení a zahájení používání Připojení zařízení Instalace softwaru WD Drive Utilities Správa a přizpůsobení zařízení My Book Thunderbolt Duo Kontrola stavu zařízení Správa konfigurace pole RAID Kontrola stavu disku Změna konfigurace zařízení Vymazání disků systému Registrace zařízení Obnovení softwaru WD a obrazu disku Bezpečné odpojení disků zařízení Výměna disku Zjištění, který disk selhal Kontaktování technické podpory společnosti WD Vyjmutí a výměna disku A Informace o souladu a záruce Shoda s předpisy Informace FCC třídy B Soulad s normami ICES a NMB Shoda sbezpečnostními normami Shoda s certifikátem CE pro Evropu Označení GS (pouze Německo) Licence GNU General Public License ( GPL ) Oznámení KC (pouze Korejská republika) Shoda s ekologickými předpisy (Čína) Informace o záruce (všechny regiony kromě Austrálie a Nového Zélandu) Využití služby Omezená záruka OBSAH iii

4 Informace o záruce (Austrálie a Nový Zéland) Využití služby Záruka Rejstřík OBSAH iv

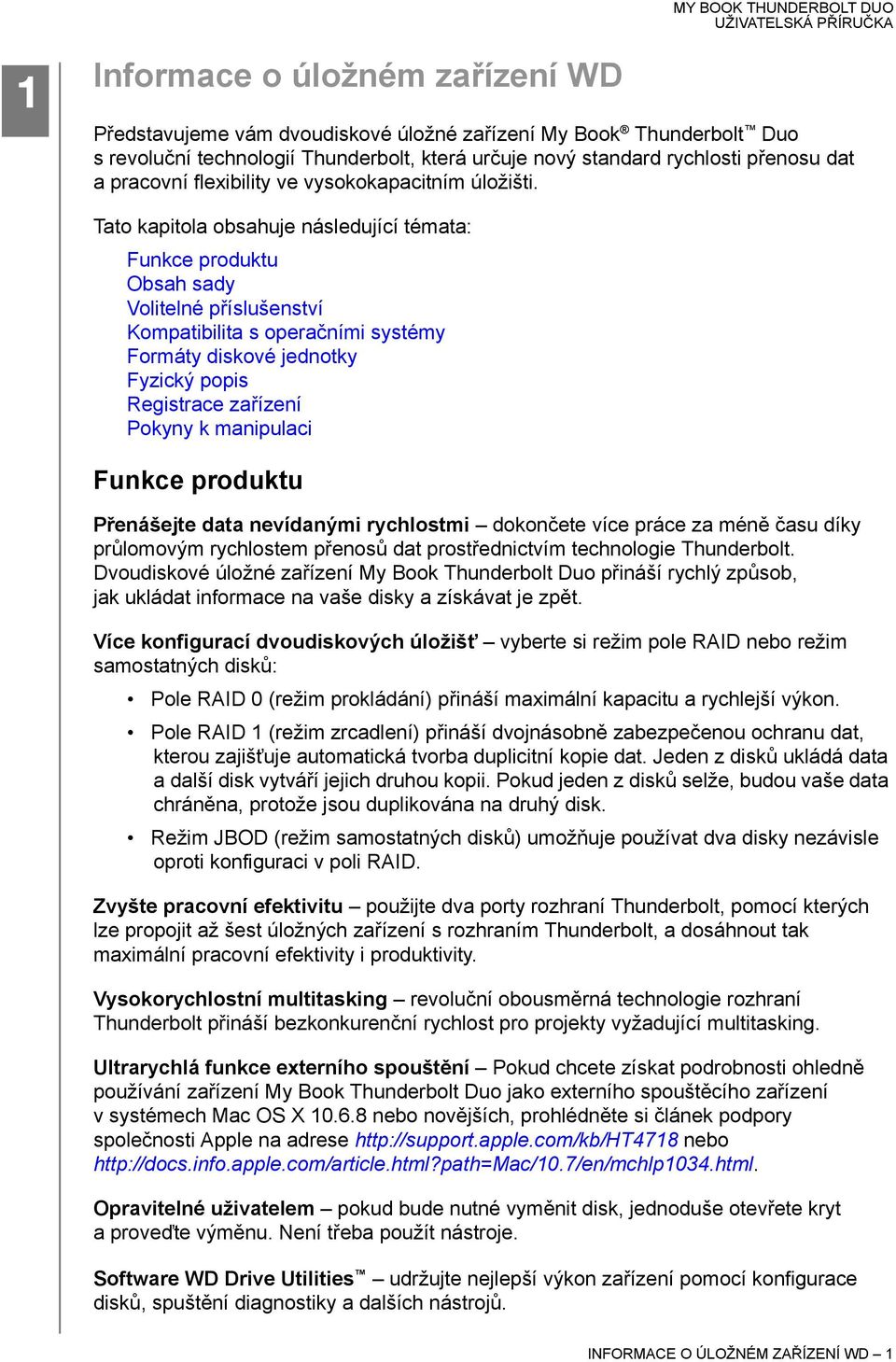

5 1 Informace o úložném zařízení WD Představujeme vám dvoudiskové úložné zařízení My Book Thunderbolt Duo s revoluční technologií Thunderbolt, která určuje nový standard rychlosti přenosu dat a pracovní flexibility ve vysokokapacitním úložišti. Tato kapitola obsahuje následující témata: Funkce produktu Obsah sady Volitelné příslušenství Kompatibilita s operačními systémy Formáty diskové jednotky Fyzický popis Registrace zařízení Pokyny k manipulaci Funkce produktu Přenášejte data nevídanými rychlostmi dokončete více práce za méně času díky průlomovým rychlostem přenosů dat prostřednictvím technologie Thunderbolt. Dvoudiskové úložné zařízení My Book Thunderbolt Duo přináší rychlý způsob, jak ukládat informace na vaše disky a získávat je zpět. Více konfigurací dvoudiskových úložišť vyberte si režim pole RAID nebo režim samostatných disků: Pole RAID 0 (režim prokládání) přináší maximální kapacitu a rychlejší výkon. Pole RAID 1 (režim zrcadlení) přináší dvojnásobně zabezpečenou ochranu dat, kterou zajišťuje automatická tvorba duplicitní kopie dat. Jeden z disků ukládá data a další disk vytváří jejich druhou kopii. Pokud jeden z disků selže, budou vaše data chráněna, protože jsou duplikována na druhý disk. Režim JBOD (režim samostatných disků) umožňuje používat dva disky nezávisle oproti konfiguraci v poli RAID. Zvyšte pracovní efektivitu použijte dva porty rozhraní Thunderbolt, pomocí kterých lze propojit až šest úložných zařízení s rozhraním Thunderbolt, a dosáhnout tak maximální pracovní efektivity i produktivity. Vysokorychlostní multitasking revoluční obousměrná technologie rozhraní Thunderbolt přináší bezkonkurenční rychlost pro projekty vyžadující multitasking. Ultrarychlá funkce externího spouštění Pokud chcete získat podrobnosti ohledně používání zařízení My Book Thunderbolt Duo jako externího spouštěcího zařízení v systémech Mac OS X nebo novějších, prohlédněte si článek podpory společnosti Apple na adrese nebo Opravitelné uživatelem pokud bude nutné vyměnit disk, jednoduše otevřete kryt aproveďte výměnu. Není třeba použít nástroje. Software WD Drive Utilities udržujte nejlepší výkon zařízení pomocí konfigurace disků, spuštění diagnostiky a dalších nástrojů. INFORMACE O ÚLOŽNÉM ZAŘÍZENÍ WD 1

6 Důležité: Nejnovější informace o produktech WD a novinky naleznete na našich webových stránkách na adrese Nejnovější software, firmware, dokumentaci k produktům a informace naleznete na adrese Obsah sady Jak znázorňuje Obrázek 1, součástí dodávky dvoudiskového úložného systému My Book Thunderbolt Duo je: Dvoudiskové úložné zařízení My Book Thunderbolt Duo Adaptér napájení (provedení v závislosti na regionu) Kabel Thunderbolt Rychlý průvodce instalací Software WD Drive Utilities (součást zařízení) Kabel Thunderbolt Síťový adaptér Dvoudiskové úložné zařízení My Book Thunderbolt Duo Rychlý průvodce instalací Obrázek 1. Součásti sady dvoudiskového úložného zařízení My Book Thunderbolt Duo Volitelné příslušenství Další informace o volitelném příslušenství k tomuto výrobku naleznete na stránkách: USA Kanada Evropa Ostatní nebo nebo nebo Obraťte se na místní technickou podporu společnosti WD. Chcete-li získat seznam kontaktů technické podpory, navštivte stránku a vyhledejte odpověď ID 1048 v databázi znalostí. INFORMACE O ÚLOŽNÉM ZAŘÍZENÍ WD 2

7 Kompatibilita s operačními systémy MY BOOK THUNDERBOLT DUO Dvoudiskové úložné zařízení My Book Thunderbolt Duo a software WD Drive Utilities jsou kompatibilní s následujícími operačními systémy Mac OS X nebo novějšími na počítačích s rozhraním technologie Thunderbolt: Snow Leopard Lion Kompatibilita se může lišit v závislosti na konfiguraci hardwaru a operačním systému. Nejvyššího výkonu a spolehlivosti dosáhnete, když nainstalujete nejnovější aktualizace softwaru. Otevřete nabídku Apple a zvolte možnost Software Update. Formáty diskové jednotky Dvoudiskové úložné zařízení My Book Thunderbolt Duo bylo předem naformátováno oddíly se systémem souborů HFS+J a nakonfigurováno na režim prokládání pole RAID (pole RAID 0). V konfiguracích pole RAID jsou oba disky formátovány jedním oddílem systému HFS+J pro operační systémy Mac OS X. V konfiguraci režimu JBOD lze každý z disků přeformátovat následovně: systém souborů HFS+J pro počítače Mac; systém souborů exfat pro operační systémy Windows spouštěné na počítačích Mac. Poznámka: Pro rozpoznání systému souborů exfat staršími operačními systémy Windows může být vyžadována aktualizace společnosti Microsoft. (Další informace naleznete na adrese Fyzický popis Jak znázorňuje Obrázek 2, dvoudiskové úložné zařízení My Book Thunderbolt Duo zahrnuje: Indikátor LED napájení/provozu na přední straně Napájecí konektor, porty rozhraní Thunderbolt a bezpečnostní zámek na zadní straně Porty rozhraní Thunderbolt Bezpečnostní zámek Kensington Indikátor napájení/činnosti Napájecí konektor Čelní pohled Obrázek 2. Čelní a zadní pohled na dvoudiskové úložné zařízení My Book Thunderbolt Duo Zadní pohled INFORMACE O ÚLOŽNÉM ZAŘÍZENÍ WD 3

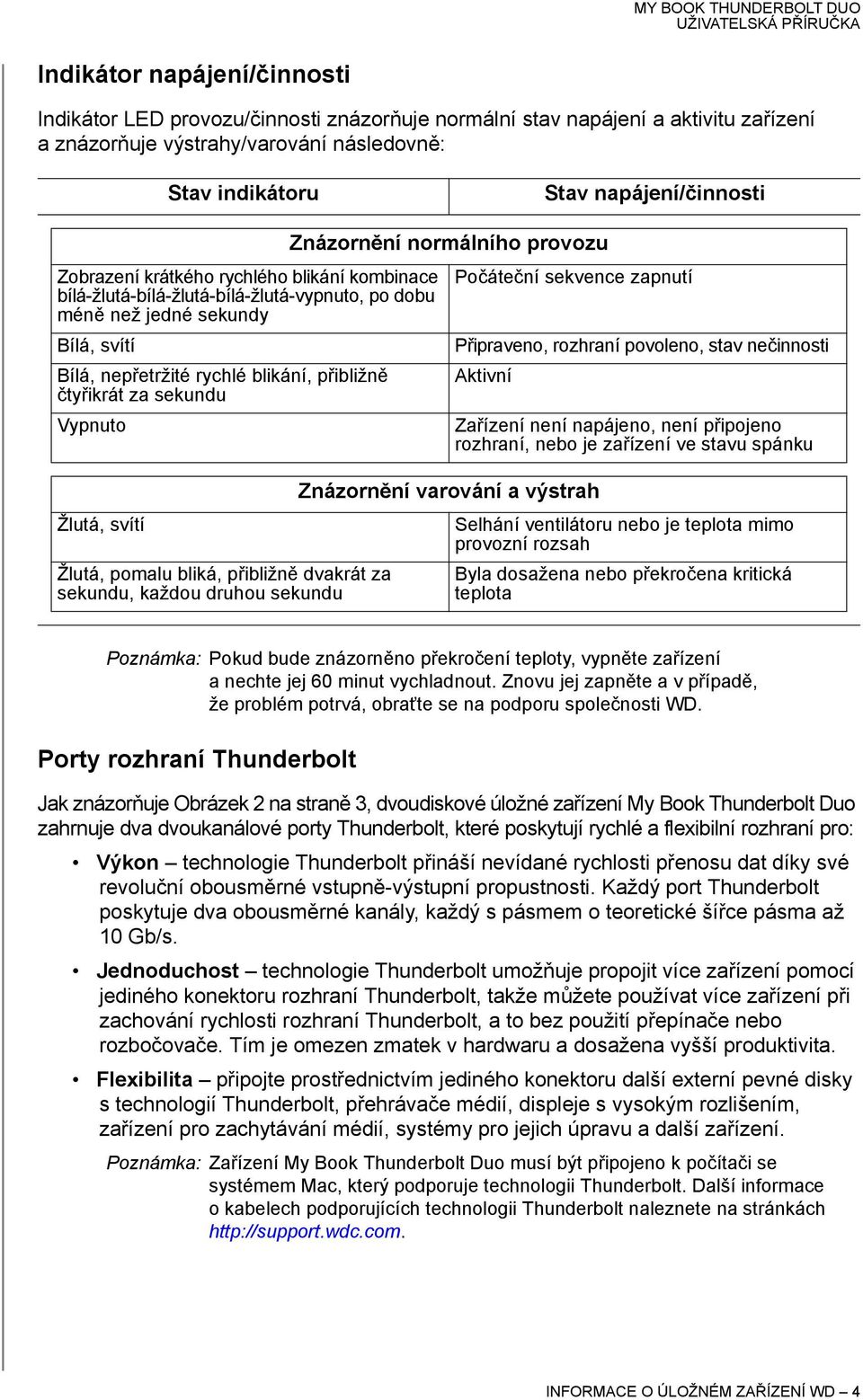

8 Indikátor napájení/činnosti Indikátor LED provozu/činnosti znázorňuje normální stav napájení a aktivitu zařízení a znázorňuje výstrahy/varování následovně: Stav indikátoru Stav napájení/činnosti Zobrazení krátkého rychlého blikání kombinace bílá-žlutá-bílá-žlutá-bílá-žlutá-vypnuto, po dobu méně než jedné sekundy Bílá, svítí Bílá, nepřetržité rychlé blikání, přibližně čtyřikrát za sekundu Vypnuto Žlutá, svítí Žlutá, pomalu bliká, přibližně dvakrát za sekundu, každou druhou sekundu Znázornění normálního provozu Počáteční sekvence zapnutí Připraveno, rozhraní povoleno, stav nečinnosti Aktivní Znázornění varování a výstrah Zařízení není napájeno, není připojeno rozhraní, nebo je zařízení ve stavu spánku Selhání ventilátoru nebo je teplota mimo provozní rozsah Byla dosažena nebo překročena kritická teplota Poznámka: Pokud bude znázorněno překročení teploty, vypněte zařízení a nechte jej 60 minut vychladnout. Znovu jej zapněte a v případě, že problém potrvá, obraťte se na podporu společnosti WD. Porty rozhraní Thunderbolt Jak znázorňuje Obrázek 2 na straně 3, dvoudiskové úložné zařízení My Book Thunderbolt Duo zahrnuje dva dvoukanálové porty Thunderbolt, které poskytují rychlé a flexibilní rozhraní pro: Výkon technologie Thunderbolt přináší nevídané rychlosti přenosu dat díky své revoluční obousměrné vstupně-výstupní propustnosti. Každý port Thunderbolt poskytuje dva obousměrné kanály, každý s pásmem o teoretické šířce pásma až 10 Gb/s. Jednoduchost technologie Thunderbolt umožňuje propojit více zařízení pomocí jediného konektoru rozhraní Thunderbolt, takže můžete používat více zařízení při zachování rychlosti rozhraní Thunderbolt, a to bez použití přepínače nebo rozbočovače. Tím je omezen zmatek v hardwaru a dosažena vyšší produktivita. Flexibilita připojte prostřednictvím jediného konektoru další externí pevné disky s technologií Thunderbolt, přehrávače médií, displeje s vysokým rozlišením, zařízení pro zachytávání médií, systémy pro jejich úpravu a další zařízení. Poznámka: Zařízení My Book Thunderbolt Duo musí být připojeno k počítači se systémem Mac, který podporuje technologii Thunderbolt. Další informace o kabelech podporujících technologii Thunderbolt naleznete na stránkách INFORMACE O ÚLOŽNÉM ZAŘÍZENÍ WD 4

9 Bezpečnostní zámek Kensington Za účelem fyzického zabezpečení zařízení podporuje bezpečnostní zámek Kensington standardní bezpečnostní kabely Kensington (prodávané samostatně). Další informace o bezpečnostní zásuvce zámku Kensington a dostupných produktech získáte na stránkách Registrace zařízení Vždy zaregistrujte dvoudiskové úložné zařízení My Book Thunderbolt Duo, abyste získali nejnovější aktualizace a speciální nabídky. Zařízení můžete jednoduše zaregistrovat prostřednictvím nástrojů WD Drive Utilities, jak je popsáno v části Registrace zařízení na stránce 19. Další možností je online registrace na adrese Pokyny k manipulaci Produkty WD jsou přesné produkty, se kterými je třeba během vybalování a instalace zacházet opatrně. Disky by se mohly při hrubém zacházení, otřesech nebo vibracích poškodit. Při vybalování a následném používání externího disku dodržujte následující bezpečnostní opatření: Zařízení nesmí upadnout nebo být vystaveno nárazům. Pokud je zařízení zapnuto, nepřemisťujte ho. Nepoužívejte zařízení v žádné jiné pozici, než je jeho správná vzpřímená poloha. Nepoužívejte tento výrobek jako přenosné zařízení. Neumisťujte ho na koberce. Ujistěte se, že je umístěno na čistém, pevném a stabilním povrchu. Zajistěte správné větrání nezakrývejte větrací otvory pouzdra systému. INFORMACE O ÚLOŽNÉM ZAŘÍZENÍ WD 5

10 1 2 Připojení zařízení a zahájení používání Tato kapitola obsahuje instrukce k následujícím činnostem: Připojení zařízení Instalace softwaru WD Drive Utilities Připojení zařízení 1. V závislosti na oblasti může být třeba vyměnit adaptér napájení následovně: Instalace Odebrání Instalace Odebrání 2. Zapněte počítač. 3. Připojte adaptér napájení k elektrické zásuvce a napájecí konektor s 12 V stejnosm. nap. k zařízení: PŘIPOJENÍ ZAŘÍZENÍ A ZAHÁJENÍ POUŽÍVÁNÍ 6

11 4. Použijte kabel Thunderbolt k propojení jednoho z portů na zařízení s počítačem: 5. Použijte další port zařízení k připojení dalších periferních zařízení s rozhraním Thunderbolt. Poznámka: Technologie Thunderbolt umožňuje připojit celkem sedm zařízení počítač a až šest úložných zařízení s rozhraním Thunderbolt. 6. Zařízení umožňuje jejich napájení a připojení k počítači. 7. Ověřte, že se úložiště My Book Thunderbolt Duo zobrazí v nabídce DEVICES (ZAŘÍZENÍ) v oblasti postranního panelu aplikace Finder: Poznámka: Pokud je v dialogovém okně Preferences (Předvolby) aplikace Finder zaškrtnuto políčko External disks (Externí disky), na ploše se zobrazí ikona My Book Thunderbolt Duo: 8. Při prvním připojení zařízení k počítači bude zobrazena výzva, zda chcete používat disky zařízení k zálohování prostřednictvím softwaru Time Machine: PŘIPOJENÍ ZAŘÍZENÍ A ZAHÁJENÍ POUŽÍVÁNÍ 7

12 Poznámka: Zaškrtávací políčko Encrypt Backup Disk (Šifrovat disk pro zálohování) bude zobrazeno pouze na počítačích s operačním systémem Lion. NEZAŠKRTÁVEJTE toto políčko. Zařízení My Book Thunderbolt Duo využívá operační systém k povolení konfigurací pole RAID. Režimy prokládání a zrcadlení pole RAID zařízení My Book Thunderbolt Duo jsou konfigurovány softwarově a funkce šifrování disku pro zálohování není kompatibilní se zařízeními, u nichž je pole RAID konfigurováno softwarově. Pokud chcete zařízení používat jako zálohovací zařízení softwaru Time Machine v počítači se systémem Lion, máte k dispozici následující možnosti: používat systém ve výchozí konfiguraci prokládání pole RAID bez funkce šifrování záloh; provést konverzi systému do režimu zrcadlení pole RAID a používat ho bez funkce šifrování záloh; provést konverzi na samostatné disky a použít jeden z nich s nebo bez funkce šifrování záloh. (Viz část Změna konfigurace zařízení na stránce 13.) Pokud nechcete používat zálohovací software Time Machine nebo chcete změnit konfiguraci disku a poté nastavit zálohování, klikněte na následující možnosti: - Don t Use (Nepoužívat) v počítačích se systémem Lion; - Cancel (Storno) v počítačích se systémem Snow Leopard. Pokud chcete používat zálohovací software Time Machine, klikněte na tlačítko Use as Backup Disk (Použít jako disk pro zálohování). Vaše dvoudiskové úložné zařízení My Book Thunderbolt Duo je v každém případě připraveno k použití. Ke správě zařízení doporučujeme nainstalovat software WD Drive Utilities. Instalace softwaru WD Drive Utilities 1. Dvakrát klikněte buď na položku My Book Thunderbolt Duo v aplikaci Finder nebo na ikonu na ploše a poté na soubor s příponou.dmg na obrazovce, která bude zobrazena: PŘIPOJENÍ ZAŘÍZENÍ A ZAHÁJENÍ POUŽÍVÁNÍ 8

13 2. Na obrazovce, která se zobrazí, přetáhněte ikonu softwaru WD Drive Utilities na složku zástupců Applications (Aplikace): 3. Ve složce Applications (Aplikace) se zástupci dvakrát klikněte na aplikaci WD Drive Utilities. 4. Přečtěte si licenční ujednání a poté pokračujte kliknutím na tlačítko Accept (Přijmout). Zobrazí se obrazovka WD Drive Utilities (viz Obrázek 3 níže a část Správa apřizpůsobení zařízení My Book Thunderbolt Duo na stránce 10).. Obrázek 3. Obrazovka nástrojů WD Drive Utilities PŘIPOJENÍ ZAŘÍZENÍ A ZAHÁJENÍ POUŽÍVÁNÍ 9

14 1 3 Správa a přizpůsobení zařízení My Book Thunderbolt Duo Tato kapitola obsahuje následující témata: Kontrola stavu zařízení Správa konfigurace pole RAID Vymazání disků systému Registrace zařízení Obnovení softwaru WD a obrazu disku Bezpečné odpojení disků zařízení Software WD Drive Utilities (viz Obrázek 3 na straně 9) usnadňuje správu a přizpůsobení nastavení úložného zařízení, a dosahuje tak nejlepšího možného výkonu: Diagnostics (Diagnostika) provádí diagnostiku a kontrolu stavu, tím je zajištěna správná činnost disků zařízení. RAID Management (Správa pole RAID) provádí kontrolu provozního stavu nebo změn konfigurace disku zařízení. Drive Erase (Vymazání disku) vymaže všechna data na discích. Registration (Registrace) pokud provedete registraci zařízení, obdržíte po dobu záruky bezplatnou technickou podporu, informace o aktualizacích softwaru, vylepšení produktu a výhodných cenových nabídkách. Na obrazovce WD Drive Utilities: POKUD chcete... KLEPNĚTE na... VIZ... Diagnostika disku a kontrola stavu, Kontrolu stavu pole RAID nebo změnu konfigurace disků zařízení, Vymazat disky a získat volné místo azačít znovu, Registrovat zařízení a získat bezplatnou technickou podporu během záruční doby a aktuální informace o produktech společnosti WD, Kontrola stavu zařízení Diagnostics (Diagnostika) RAID Management (Správa pole RAID) Drive Erase (Vymazání disku) Registration (Registrace) Kontrola stavu zařízení v další části. Správa konfigurace pole RAID na stránce 12. Vymazání disků systému na stránce 17. Registrace zařízení na stránce 19. Software WD Drive Utilities nabízí tři diagnostické nástroje, které umožňují provést kontrolu, zda zařízení funguje správně. Pokud máte podezření, že zařízení nefunguje správně, můžete spustit následující testy: S.M.A.R.T. Status Check (Kontrola stavu S.M.A.R.T.) S.M.A.R.T. je funkce, která umožňuje předpovídat selhání a souvisle sleduje klíčové interní atributy výkonu disků systému. Například zjištěná zvýšená teplota disku, hluk nebo chyby čtení/zápisu mohou být známkami blížícího se závažného selhání disku. Díky pokročilým upozorněním můžete provést patřičná opatření, například přesunout data na jiné zařízení, předtím než dojde k selhání. Výsledkem kontroly stavu S.M.A.R.T. je úspěšné nebo neúspěšné vyhodnocení stavu disků. SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ MY BOOK THUNDERBOLT DUO 10

15 Quick Drive Test (Rychlý test disku) Každý disk zařízení obsahuje vestavěný diagnostický nástroj Data Lifeguard, který testuje disk na chybové podmínky. Rychlý test disku kontroluje výskyt závažných problémů s výkonem disků. Výsledkem rychlé kontroly disku je úspěšné nebo neúspěšné vyhodnocení stavu disků. Complete Drive Test (Úplný test disku) Nejobsáhlejší diagnostikou disku je úplný test disku. Testuje výskyt chyb v každém sektoru a podle potřeby označuje vadné sektory. Diagnostiku a kontroly stavu disku je vhodné provádět pravidelně, ještě předtím než se vyskytnou problémy s disky. Díky vysoké rychlosti nabízí kontrola stavu S.M.A.R.T. a rychlý test disku vysokou úroveň kontroly téměř bez omezení práce s počítačem. Při výskytu chyb během zápisu nebo čtení souborů proveďte všechny tři kontroly. Provedení diagnostiky disku a kontroly stavu: 1. Kliknutím na položku Go (Přejít) > Applications (Aplikace) > WD Drive Utilities otevřete okno WD Drive Utilities (viz Obrázek 3 na straně 9). 2. Pokud je k počítači připojen více než jeden podporovaný disk nebo úložné zařízení, vyberte požadovaný disk nebo zařízení, u kterého chcete provést kontrolu. 3. Kliknutím na tlačítko Diagnostics (Diagnostika) otevřete dialog Diagnostics (Diagnostika): 4. V dialogovém okně Diagnostics (Diagnostika) klikněte na tlačítko testu, který chcete spustit: S.M.A.R.T. Status (Stav S.M.A.R.T.) Quick Drive Test (Rychlý test disku) Complete Drive Test (Úplný test disku) SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ MY BOOK THUNDERBOLT DUO 11

16 Správa konfigurace pole RAID Původní/výchozí konfigurací zařízení My Book Thunderbolt Duo je režim prokládání diskového pole RAID 0, který poskytuje maximální rychlost i maximální výkon úložiště. Konfiguraci systému můžete změnit následovně: režim zrcadlení diskového pole RAID 1 vyznačující se maximální ochranou a menším úložištěm; režim JBOD samostatných disků, které lze formátovat rozdílně a rozšířit tak jejich flexibilitu. Kontrola stavu disku Software WD Drive Utilities znázorňuje stav konfigurace zařízení a každého jeho disku. Pokud chcete zkontrolovat stav zařízení: 1. Kliknutím na položku Go (Přejít) > Applications (Aplikace) > WD Drive Utilities otevřete okno WD Drive Utilities (viz Obrázek 3 na straně 9). 2. Pokud je k počítači připojeno více než jedno podporované úložné zařízení, vyberte to, u kterého chcete provést kontrolu. 3. Kliknutím na možnosti RAID Management (Správa pole RAID) > Status (Stav) zobrazte stav zařízení: 4. Zobrazení stavu zahrnuje: Jednu z následujících konfigurací: - Stripe (režim prokládání) - Mirror (režim zrcadlení) - Individual Drives (Samostatné disky) Jeden z následujících stavů pole RAID: - Online (On-line) - Offline - Degraded (Omezený režim) - Failed (Nezdařila se) V konfiguracích pole RAID může mít disk A a disk B jeden z následujících stavů: - Online (On-line) disk je dostupný a ve stavu Online (On-line). - Failed (Selhání) disk selhal. - Removed (Odstraněný) disk byl odstraněn. - Standby (Pohotovostní režim) disk je součástí pole RAID, ale je třeba provést obnovu. - Rebuilding (Obnova struktury) probíhá obnova struktury disku. - Unknown (Neznámý) disk má jiný, neurčený stav. SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ MY BOOK THUNDERBOLT DUO 12

17 Změna konfigurace zařízení UPOZORNĚNÍ! Při změně konfigurace zařízení budou naformátovány oba disky, čímž dojde k vymazání jejich dat. Pokud jste používali zařízení v jednom režimu a poté ho chcete přepnout na jiný režim, proveďte před změnou konfigurace zálohu svých dat na jiné úložné zařízení. Poznámka: Změna konfigurace zařízení vymaže také software WD a všechny jeho podpůrné soubory, nástroje a soubory uživatelských příruček. Tyto soubory si můžete stáhnout, pokud budete chtít zařízení po provedení změn vrátit do původního stavu. (Další informace o stažení a obnovení softwaru WD a obrazu disku naleznete v databázi znalostí v odpovědi s ID č. 7 na stránkách Změna konfigurace zařízení: 1. Kliknutím na položku Go (Přejít) > Applications (Aplikace) > WD Drive Utilities otevřete okno WD Drive Utilities (viz Obrázek 3 na straně 9). 2. Pokud je k počítači připojeno více než jedno podporované úložné zařízení, vyberte to, u kterého chcete provést konfiguraci. 3. Kliknutím na možnosti RAID Management (Správa pole RAID) > Configuration (Konfigurace) zobrazte dialog Configuration (Konfigurace): 4. Zvolte možnost podle požadovaného režimu: Režim prokládání maximální kapacita a výkon (pole RAID 0) Režim zrcadlení maximální ochrana dat (pole RAID 1) Samostatné disky (JBOD) Výběr možnosti... Zobrazí dialog svazku pro specifikaci... Stripe (prokládání) nebo Mirror (zrcadlení) Upozorňujeme vás, že pole RAID nelze konfigurovat při použití systému souborů exfat (extended File Allocation Table). Samostatné disky Název svazku nového pole RAID: Název svazku a formát souborů každého disku: SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ MY BOOK THUNDERBOLT DUO 13

18 5. V dialogu volume (svazek): a. Pokud chcete změnit název svazku, zadejte název do textového pole Volume Name (Název svazku). b. Pokud provádíte konverzi na samostatné disky, vyberte možnost specifikovat formát souborů pro každý svazek: systém souborů HFS+J systém souborů ExFAT c. Při změně konfigurace zařízení si přečtěte varování o ztrátě dat, zaškrtnutím políčka I understand (Rozumím) přijměte riziko a aktivujte tlačítko Configure (Konfigurovat): Důležité: Pokud chcete uložit jakákoli data, která jsou umístěna na discích zařízení, zálohujte je před pokračováním ve změně konfigurace na jiné úložné zařízení. d. Kliknutím na tlačítko Configure (Konfigurovat) zahájíte změnu konfigurace. 6. Pokud budete vyzváni, zadejte heslo a pokračujte kliknutím na tlačítko OK: 7. Během změny konfigurace software WD Drive Utilities: zobrazí stavový panel s průběhem převodu odstraní a opět zobrazí položky aplikace Finder a obrazovku ikony na ploše tak, aby podporovaly nový režim zařízení SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ MY BOOK THUNDERBOLT DUO 14

19 8. Při první konfiguraci nového svazku bude zobrazena výzva, zda chcete používat disky zařízení k zálohování prostřednictvím softwaru Time Machine: Nový svazek režimu zrcadlení Nový svazek režimu prokládání Nové svazky samostatných disků Poznámka: Zaškrtávací políčko Encrypt Backup Disk (Šifrovat disk pro zálohování) bude zobrazeno pouze na počítačích s operačním systémem Lion. NEZAŠKRTÁVEJTE toto políčko, pokud jste provedli konverzi na svazek pole RAID. Zařízení My Book Thunderbolt Duo využívá operační systém k povolení konfigurací pole RAID. Režimy prokládání a zrcadlení pole RAID zařízení My Book Thunderbolt Duo jsou konfigurovány softwarově a funkce šifrování disku pro zálohování není kompatibilní se zařízeními, u nichž je pole RAID konfigurováno softwarově. Pokud nechcete použít software Time Machine, klikněte na možnost: - Don t Use (Nepoužívat) v počítačích se systémem Lion; - Cancel (Storno) v počítačích se systémem Snow Leopard. viz krok 10, strana 16. Pokud chcete použít software Time Machine, tak pro: - Svazek v režimu prokládání či zrcadlení pole RAID klikněte na možnost Use as Backup Disk (Použít jako disk pro zálohování) a pokračujte podle instrukcí, které popisuje krok 10, strana Samostatné diskové svazky, pokračujte podle instrukcí, které popisuje krok Postup použití režimu JBOD jako disku pro zálohování softwarem Time Machine pouze v režimu HFS+J: a. Vyberte svazek, který chcete použít: My Book Thunderbolt Duo A My Book Thunderbolt Duo B SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ MY BOOK THUNDERBOLT DUO 15

20 b. V závislosti na operačním systému počítače: Pokud používáte systém Snow Leopard klikněte na možnost Use as Backup Disk (Použít jako disk pro zálohování) a pokračujte podle instrukcí, které popisuje krok 10. Používání systému Lion: - Pokud chcete zabezpečit své soubory zálohy vytvořením hesla, vyberte zaškrtávací políčko Encrypt Backup Disk (Šifrovat disk pro zálohování) a pokračujte podle instrukcí, které popisuje krok c. - Pokud nechcete šifrovat soubory zálohy vytvořením hesla, klikněte na možnost Use as Backup Disk (Použít jako disk pro zálohování) a pokračujte podle instrukcí, které popisuje krok 10. c. Klikněte na možnost Use as Backup Disk (Použít jako disk pro zálohování) a dokončete zobrazený dialog hesla pro zálohování: d. Klikněte na možnost Encrypt Disk (Šifrovat disk) a pokračujte podle instrukcí, které popisuje krok Po dokončení změny konfigurace zavřete zobrazenou zprávu o dokončení kliknutím na tlačítko OK: Poznámka: Zpráva o dokončení bude změněna, aby odpovídala změněnému režimu. 11. Pokud chcete získat další podrobnosti o stažení a obnovení softwaru WD a obrazu disku, přejděte na stránky a vyhledejte odpověď sidč. 7 znalostní databáze. SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ MY BOOK THUNDERBOLT DUO 16

21 Vymazání disků systému UPOZORNĚNÍ! Vymazání disku trvale odstraní všechna data uložená na disku. Před vymazáním disku vždy proveďte zálohu dat. Poznámka: Vymazání disků zařízení vymaže také software WD a všechny jeho podpůrné soubory, nástroje a soubory uživatelských příruček. Tyto soubory si můžete stáhnout, pokud budete chtít zařízení po vymazání disků vrátit do původního stavu. (Další informace o stažení a obnovení softwaru WD a obrazu disku naleznete v databázi znalostí v odpovědi s ID č. 7 na stránkách Postup vymazání disků zařízení My Book Thunderbolt Duo: 1. Kliknutím na položku Go (Přejít) > Applications (Aplikace) > WD Drive Utilities otevřete okno WD Drive Utilities (viz Obrázek 3 na straně 9). 2. Pokud je k počítači připojeno více než jedno podporované úložné zařízení nebo disk, vyberte ten, který chcete vymazat. 3. Kliknutím na možnost Drive Erase (Vymazání disku) zobrazíte dialog Drive Erase (Vymazání disku): Vpřípadě konfigurací s polem RAID V případě samostatných disků 4. V dialogu Drive Erase (Vymazání disku): a. V případě nezávislých disků vyberte zaškrtávací políčko u všech disků, které chcete vymazat: Erase Drive A (Vymazat disk A) Erase Drive B (Vymazat disk B) SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ MY BOOK THUNDERBOLT DUO 17

22 b. Pokud chcete provést zabezpečené vymazání disku, zaškrtněte u něj políčko Perform a secure erase (Provést zabezpečené vymazání). Poznámka: Výběrem této možnosti zajistíte vymazání veškerých dat uložených vzařízení. Tento proces může trvat několik hodin. Pokud tuto možnost nevyberete, bude provedeno rychlé vymazání a data mohou být obnovitelná pomocí softwaru pro obnovení disku. c. Pokud chcete změnit název svazku, zadejte název do textového pole Volume Name (Název svazku). d. V případě nezávislých disků vyberte možnost specifikovat formát souborů pro každý svazek: systém souborů HFS+J systém souborů ExFAT Upozorňujeme vás, že pole RAID nelze konfigurovat při použití systému souborů exfat (extended File Allocation Table). e. Při vymazání zařízení si přečtěte varování o ztrátě dat. Zaškrtnutím políčka I understand (Rozumím) přijměte riziko a aktivujte tlačítko Erase Drive (Vymazat disk): Důležité: Pokud chcete uložit jakákoli data, která jsou umístěna na discích zařízení, zálohujte je před pokračováním v mazání disku na jiné zařízení. f. Kliknutím na možnost Erase Drive (Vymazat disk) zahájíte proces vymazání. 5. Pokud budete vyzváni, zadejte heslo a pokračujte kliknutím na tlačítko OK: SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ MY BOOK THUNDERBOLT DUO 18

23 6. Po dokončení vymazání disku zavřete zobrazenou zprávu o dokončení kliknutím na tlačítko OK: 7. Pokud chcete získat další podrobnosti o stažení a obnovení softwaru WD a obrazu disku, přejděte na stránky a vyhledejte odpověď sidč. 7 znalostní databáze. Registrace zařízení Software WD Drive Utilities může využít internetové připojení počítače k registraci zařízení. Registrace zařízení zajišťuje bezplatnou technickou podporu během záruční doby a přístup k informacím o nových produktech společnosti WD. Registrace disku: 1. Zkontrolujte, zda je počítač připojen k Internetu. 2. Kliknutím na položku Go (Přejít) > Applications (Aplikace) > WD Drive Utilities otevřete okno WD Drive Utilities (viz Obrázek 3 na straně 9). 3. Pokud je k počítači připojeno více než jedno podporované úložné zařízení nebo disk, vyberte ten, který chcete registrovat. 4. Kliknutím na tlačítko Registration (Registrace) otevřete dialog Registration: SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ MY BOOK THUNDERBOLT DUO 19

24 5. V dialogu Registration (Registrace): a. Do pole First name (Jméno) zadejte své jméno. b. Do pole Last name (Příjmení) zadejte své příjmení. c. Do pole address ( ová adresa) zadejte svoji ovou adresu. d. Zadejte sériové číslo zařízení My Book Thunderbolt Duo do pole Device serial number (Sériové číslo zařízení). e. V poli Preferred language (Upřednostňovaný jazyk) vyberte požadovaný jazyk. f. Zaškrtněte nebo zrušte zaškrtnutí políčka Yes, I want to receive communication... (Ano, chci dostávat zprávy). Tím určíte, zda chcete či nechcete dostávat ová upozornění na aktualizace softwaru, vylepšení produktů a výhodné cenové nabídky. g. Klikněte na možnost Register Drive (Registrovat disk). Obnovení softwaru WD a obrazu disku Kromě vymazání veškerých dat zařízení bude při vymazání či přeformátování zařízení odstraněn také software WD Drive Utilities a všechny podpůrné soubory, nástroje a soubory uživatelských příruček. Pokud budete v budoucnu potřebovat odstranit a znovu nainstalovat software WD ve vašem počítači nebo používat zařízení v jiném počítači, do kterého budete chtít software nainstalovat, bude třeba obnovit software WD a obraz disků zařízení. Pokud chcete provést tento postup po vymazání nebo přeformátování disků, přečtěte si na stránkách odpověď databáze znalostí s ID č. 7. Bezpečné odpojení disků zařízení UPOZORNĚNÍ! Chcete-li zabránit ztrátě dat, před vypnutím nebo odpojením disků zařízení zavřete všechna aktivní okna a aplikace. K bezpečnému odpojení disků zařízení použijte buď položku My Book Thunderbolt Duo v aplikaci Finder nebo ikonu na ploše: SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ MY BOOK THUNDERBOLT DUO 20

25 1. Klikněte pravým tlačítkem nebo levým tlačítkem v kombinaci s klávesou Ctrl buď na položku My Book Thunderbolt Duo v aplikaci Finder nebo na ikonu na ploše a vyberte možnost Eject My Book Thunderbolt Duo (Vysunout systém My Book Thunderbolt Duo ): Zobrazení položek aplikace Finder Zobrazení ikony na ploše 2. Pokud jste provedli konverzi zařízení na samostatné disky, proveďte vysunutí obou svazků AiB. Můžete zaslechnout vypnutí disků. 3. Před odpojením zařízení vyčkejte, než zmizí položka aplikace Finder nebo ikona na ploše. SPRÁVA A PŘIZPŮSOBENÍ ZAŘÍZENÍ MY BOOK THUNDERBOLT DUO 21

26 1 4 Výměna disku Tato kapitola obsahuje následující témata: Zjištění, který disk selhal Kontaktování technické podpory společnosti WD Vyjmutí a výměna disku Zjištění, který disk selhal Ať už je aplikace spuštěna nebo není, software WD Drive Utilities nepřetržitě sleduje provozní stav disků My Book Thunderbolt Duo. Pokud disk selže, nástroj zobrazí zprávu s varováním v závislosti na konfiguraci systému: Vpřípadě konfigurace prokládání pole RAID 0: Vpřípadě konfigurace zrcadlení pole RAID 1: Vpřípadě samostatných disků konfigurace režimu JBOD: Vpřípadě konfigurace pole RAID použijte po zobrazení výzvy software WD Drive Utilities kurčení, který disk selhal. (Viz část Kontrola stavu disku na stránce 12.) Vpřípadě konfigurace režimu JBOD, zpráva varování zobrazí disk, který selhal. VÝMĚNA DISKU 22

27 Kontaktování technické podpory společnosti WD Jakmile určíte, který disk selhal, přejděte v případě, že chcete zobrazit podrobnosti o tom, jak si opatřit náhradní disk, na stránky a prohlédněte si odpověď databáze znalostí s ID č Budete-li kontaktovat technickou podporu, mějte připraveny následující údaje: Sériové číslo zařízení My Book Thunderbolt Duo datum zakoupení sériové číslo každého pevného disku, který potřebujete nahradit Prohlédněte si kroky 1 až 8 následujícího postupu vyjmutí disku kvůli zjištění sériového čísla. Vyjmutí a výměna disku Dvoudiskové úložné zařízení My Book Thunderbolt Duo je zařízení, které může uživatel v omezené míře opravit. Pevné disky uvnitř pouzdra můžete jednoduše nahradit. Důležité: K nahrazení disků v pouzdře zařízení My Book Thunderbolt Duo používejte pouze pevné disky řady WD Caviar Green. Použitím jakýchkoliv jiných pevných disků dojde k porušení záruky systému My Book Thunderbolt Duo. Po obdržení náhradního disku vyměňte vadný disk následovně: 1. Pokud je zařízení stále v provozu, bezpečně odpojte disky z počítače. 2. Důležité: Chcete-li zabránit poškození, které by mohl způsobit elektrostatický výboj, dotkněte se před manipulací se zařízením uzemněného kovového objektu. 3. Odpojte kabely Thunderbolt z portů Thunderbolt na zadní straně pouzdra zařízení. 4. Odpojte kabel adaptéru napájení od konektoru napájení. 5. Umístěte zařízení na čistý a stabilní povrch. 6. Zatlačte na tlačítko horního krytu a uvolněte tak západku a otevřete horní kryt: VÝMĚNA DISKU 23

28 7. Zvedněte a povolte šroub, který upevňuje kryt disku, a kryt vyjměte: Pomocí poutka vadný disk opatrně vysuňte z pouzdra: Poznámka: Ačkoliv jsou jednotky označené jako Disk A a Disk B, označení jednotek, používané softwarem WD Drive Utilities, určuje jejich umístění v pouzdře. Jak je vidíte z přední strany pouzdra: Jednotka ve slotu... pouzdra Je jednotka... Levá A Pravá B Změna pozic disků z jednoho slotu pouzdra do druhého nemá vliv na funkci zařízení My Book Thunderbolt Duo ani na software WD Drive Utilities. Pokud tak učiníte, pamatujte si stav a konfiguraci bez ohledu na jmenovku jednotky: Drive A (Disk A) označuje jednotku v levém slotu pouzdra Drive B (Disk B) označuje jednotku v pravém slotu pouzdra VÝMĚNA DISKU 24

29 9. Jemně zasuňte náhradní disk do pouzdra tak, aby byl zcela zasunut: 10. Vraťte kryt disku zpět a zajistěte ho šroubem: Poznámka: Neutahujte šroub přílišnou silou. VÝMĚNA DISKU 25

30 11. Zavřete horní kryt a zatlačte na tlačítko horního krytu, dokud nedosedne na své místo: Pokud software WD Drive Utilities není dosud spuštěn, klepnutím na volby Go (Přejít) > Applications (Aplikace) > WD Drive Utilities zobrazte obrazovku aplikace WD Drive Utilities (viz Obrázek 3 na straně 9). 13. Znovu připojte kabel napájecího adaptéru k napájecímu konektoru na zadní straně pouzdra zařízení. 14. Znovu připojte kabely Thunderbolt. VÝMĚNA DISKU 26

31 15. V závislosti na konfiguraci zařízení: Pokud je zařízení konfigurováno jako... PAK... Prokládané diskové pole RAID 0 Položka aplikace Finder a ikona na ploše zařízení My Book Thunderbolt Duo se znovu nezobrazí. V tomto případě: a. Pokud je k počítači připojeno více podporovaných zařízení, vyberte zařízení s vyměněným diskem na obrazovce aplikace WD Drive Utilities a zobrazte stav zařízení kliknutím na volby RAID Management (Správa pole RAID) > Status (Stav). b. Ověřte, že zobrazení stavu zahrnuje: Current Configuration Stripe (Aktuální konfigurace prokládání) RAID Status Offline (Stav pole RAID offline) Drive A Status (Stav disku A) a Drive B Status (Stav disku B) Unknown (Neznámý) pro disk, který jste nahradili, a Online pro další disk To znamená, že prokládané diskové pole RAID 0 musí být znovu konfigurováno. c. Zobrazte kliknutím na možnost Configuration (Konfigurace) dialogové okno svazku pro opětovnou konfiguraci pole RAID. d. Abyste provedli opětovnou konfiguraci prokládaného diskového pole RAID 0, použijte postup konfigurace zařízení, který popisuje část Změna konfigurace zařízení, krok 5, strana 14. e. Po dokončení opětovné konfigurace se položka aplikace Finder a ikona na ploše systému My Book Thunderbolt Duo zobrazí znovu. f. Klikněte na možnost Status (Stav) a ověřte, zda je zobrazeno následující: Current Configuration Stripe (Aktuální konfigurace prokládání) RAID Status Online (Stav pole RAID online) Drive A Status Online (Stav disku A online) Drive B Status Online (Stav disku B online) Zařízení je připraveno k použití. (pokračování) VÝMĚNA DISKU 27

32 Pokud je zařízení konfigurováno jako... PAK... Zrcadlené diskové pole RAID 1 a. Zkontrolujte, zda se položka aplikace Finder a ikona na ploše zařízení My Book Thunderbolt Duo znovu zobrazí. b. Pokud je k počítači připojeno více podporovaných zařízení, vyberte zařízení svyměněným diskem na obrazovce aplikace WD Drive Utilities a zobrazte stav zařízení kliknutím na volby RAID Management (Správa pole RAID) > Status (Stav). c. Ověřte, že zobrazení stavu zahrnuje: Current Configuration Mirror (Aktuální konfigurace zrcadlení) RAID Status Degraded (Stav pole RAID omezený režim) Drive A Status (Stav disku A) a Drive B Status (Stav disku B) Rebuilding (Probíhá obnova) pro disk, který jste nahradili, a Online pro další disk To znamená, že software WD Drive Utilities obnovuje zrcadlené diskové pole RAID 1. d. Počkejte na dokončení obnovy. Tento proces může trvat několik hodin. e. Po dokončení procesu obnovy bude zobrazení stavu zařízení obsahovat: Current Configuration Mirror (Aktuální konfigurace zrcadlení) RAID Status Online (Stav pole RAID online) Drive A Status Online (Stav disku A online) Drive B Status Online (Stav disku B online) Zařízení je připraveno k použití. (pokračování) VÝMĚNA DISKU 28

33 Pokud je zařízení konfigurováno jako... PAK... JBOD a. Zkontrolujte, zda se znovu zobrazí položka aplikace Finder a ikona My Book Thunderbolt Duo pro disk, který jste nevyměnili. Položka aplikace Finder listing a ikona na ploše pro nový nebo nahrazený disk se nezobrazí, protože je třeba provést jeho formátování pomocí funkce Drive Erase (Vymazání disku) softwaru WD Drive Utilities. b. Pokud je k počítači připojeno více podporovaných zařízení, vyberte zařízení s vyměněným diskem na obrazovce aplikace WD Drive Utilities a zobrazte kliknutím na volbu Drive Erase (Vymazání disku) dialogové okno Drive Erase (Vymazání disku). c. Pomocí postupu vymazání disku, který popisuje část Vymazání disků systému, krok 4, strana 17 proveďte vymazání nebo přeformátování náhradního disku. UPOZORNĚNÍ! Ujistěte se, zda jste zaškrtli políčko replacement drive (náhradní disk). d. Po dokončení procesu vymazání nebo přeformátování ověřte, zda se položka aplikace Finder a ikona na ploše náhradního disku znovu zobrazí. Náhradní disk je připraven k použití. 16. Přejděte na stránky a prohlédněte si odpovědi znalostní databáze s následujícími čísly: 7 pokud chcete zobrazit informace týkající se stažení a obnovení softwaru WD a obrazu disku; 8644 pokud chcete zobrazit informace týkající se vrácení vadného disku. Důležité: Nerozebírejte vnitřní disk ani připojené součásti. Vraťte nepoškozené příslušenství vnitřního disku do společnosti WD. VÝMĚNA DISKU 29

34 1 A Informace o souladu a záruce Tento dodatek obsahuje následující témata: Shoda s předpisy Shoda s ekologickými předpisy (Čína) Informace o záruce (všechny regiony kromě Austrálie a Nového Zélandu) Informace o záruce (Austrálie a Nový Zéland) Shoda s předpisy Informace FCC třídy B Toto zařízení bylo testováno a odpovídá omezením třídy B pro digitální zařízení podle části 15 předpisů FCC. Tyto limity jsou stanoveny tak, aby byla dodržena dostatečná ochrana proti škodlivému rušení při domácí instalaci. Toto zařízení produkuje, využívá amůže vyzařovat vysokofrekvenční energii a pokud není instalováno a používáno v souladu s pokyny, může vyvolat škodlivé rušení rádiového a televizního příjmu. Není ale zaručeno, že se tato interference nevyskytne při konkrétní instalaci. Změny nebo modifikace, které nejsou výslovně schváleny společností WD, by mohly zrušit oprávnění uživatele používat toto zařízení. Soulad s normami ICES a NMB-003 Cet appareil de la classe B est conforme ŕ la norme NMB-003 du Canada. Toto zařízení splňuje kanadskou normu ICES-003 pro zařízení třídy B. Shoda sbezpečnostními normami Schváleno pro USA a Kanadu. CAN/CSA-C22.2 No , UL : Bezpečnost zařízení informačních technologií. Approuvé pour les Etats-Unis et le Canada. CAN/CSA-C22.2 No : Sûreté d'équipement de technologie de l'information. Tento produkt musí být napájen z uvedeného omezeného dvojitě izolovaného zdroje napětí nebo přímo zapojením napájecí jednotky označené jako Třída 2. Shoda s certifikátem CE pro Evropu Označení symbolem CE potvrzuje, že tento systém vyhovuje platným nařízením dozorčí rady Evropské unie, včetně směrnice EMC (2004/108/ES) a směrnice pro nízké napětí (2006/95/ES). V souladu s příslušnými nařízeními bylo vytvořeno Prohlášení o shodě, které je uloženo u společnosti Western Digital Europe. Označení GS (pouze Německo) Hluk zařízení nařízení 3. GPSGV: Pokud není řečeno jinak, nejvyšší úroveň hluku vycházející z tohoto produktu je 70 db (A) nebo nižší, podle EN ISO Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 db(a) oder weniger gemäß EN ISO 7779, falls nicht anders gekennzeichnet oder spezifiziert. INFORMACE O SOULADU A ZÁRUCE 30

35 Licence GNU General Public License ( GPL ) MY BOOK THUNDERBOLT DUO Firmware tohoto produktu může zahrnovat software třetí strany podléhající autorským právům, který je licencován jako software GPL nebo LGPL (Lesser General Public License) (souhrnně, software GPL ), a ne dle Dohody s koncovým uživatelem společnosti Western Digital. V souladu s licencí GPL v příslušném případě platí: 1) Zdrojový kód softwaru GPL lze zdarma stáhnout na adrese či získat na disku CD za cenu média na adrese nebo kontaktováním podpory zákazníků do třech roků od data zakoupení. 2) Software GPL můžete znovu použít, dále distribuovat a modifikovat. 3) Ve vztahu výlučně k softwaru GPL není poskytována žádná záruka v rozsahu povoleném příslušnými zákony. 4) Kopii zde uvedené licence GPL lze získat na adrese a také ji můžete najít na adrese Modifikace či manipulace se softwarem, ať už se jedná o software Open Source nebo jakýkoli jiný, je výhradně na vlastní riziko. Společnost Western Digital nezodpovídá za žádné takové modifikace či manipulace. Společnost Western Digital také nebude poskytovat podporu k žádnému produktu, u kterého byla provedena změna či pokus o změnu softwaru dodaného společností Western Digital. Oznámení KC (pouze Korejská republika) 기종별 B 급기기 (가정용방송통신기자재) 사용자 안내문 이기기는가정용(B 급) 전자파적합기기로서주로 가정에서사용하는것을목적으로하며, 모든지역에 서사용할수있습니다 Shoda s ekologickými předpisy (Čína) (Pb) (Cd) (Hg) (Cr 6+ ) (PBB) (PBDE) O O O O O O O O O O O O O O O O O O O O O O O O HDD O O O O O O EMI O O O O O O O O O O O O Kensington O O O O O O 6-32x6.35mm O O O O O O M3x5mm+5W O O O O O O O O O O O O O O O O O O (PCA)* O O O O O O X O O O O O O O O O O O O O O O O O O O O O O O * (PCB) IC O MCV X MCV INFORMACE O SOULADU A ZÁRUCE 31

36 Informace o záruce (všechny regiony kromě Austrálie a Nového Zélandu) Využití služby MY BOOK THUNDERBOLT DUO Společnost WD si vás váží a vždy se snaží poskytnout vám ty nejlepší služby. Jestliže tento výrobek vyžaduje údržbu, kontaktujte distributora, od kterého jste výrobek původně zakoupili, anebo navštivte stránku technické podpory na adrese kde získáte informace o zajištění servisu nebo povolení k vrácení výrobku (RMA Return Material Authorization). Bude-li rozhodnuto, že je produkt vadný, bude vám přiděleno číslo RMA spolu s pokyny, jak zařízení vrátit. Při neoprávněném vrácení (tzn. bez vydaného čísla RMA) bude zařízení na vaše náklady odesláno zpět. Při oprávněném vrácení musí být zařízení zabaleno ve schváleném přepravním balení, zaplaceno, pojištěno a odesláno na adresu, kterou naleznete v dokumentaci pro vrácení. Originální krabici a obalový materiál uschovejte pro případné skladování nebo odeslání produktu WD. Pokud chcete zjistit přesnou dobu trvání záruky, zkontrolujte datum vypršení záruky na adrese (je vyžadováno sériové číslo). Společnost WD nenese žádnou zodpovědnost za ztrátu dat bez ohledu na příčinu, obnovu ztracených dat ani za data uložená v jakémkoliv svém produktu. Omezená záruka Společnost WD zaručuje, že při běžném užívání se po dobu definovanou níže u produktu nevyskytne žádná materiálová ani výrobní vada a že produkt bude odpovídat specifikacím společnosti WD. Délka trvání omezené záruky závisí na zemi, ve které byl produkt zakoupen. Doba omezené záruky je 3 roky pro oblast Severní, Jižní a Střední Ameriky, 3 roky pro oblast Evropy, Blízkého východu a Afriky a 3 roky pro oblast Asie a Tichomoří, jestliže právní úprava nevyžaduje jinak. Období platnosti omezené záruky počíná datem zakoupení, které naleznete na dokladu o zakoupení. Společnost WD nenese žádnou odpovědnost za vrácený výrobek, jestliže zjistí, že byl společnosti WD odcizen, anebo že údajná chyba a) neexistuje, b) nemůže být přiměřeně odstraněna kvůli poškození, ke kterému došlo před doručením výrobku společnosti WD, anebo c) že chybu je možné připisovat nesprávnému používání, nesprávné instalaci, úpravám (včetně odstranění anebo smazání štítků aotevření či odstranění vnějších krytů, pokud výrobek není na seznamu výrobků s omezenou možností servisu ze strany uživatele a předmětná úprava nespadá do působnosti příslušných pokynů, které se nacházejí na adrese nehodě anebo nesprávnému zacházení s výrobkem v době, kdy byl v držení jiných subjektů než společnosti WD. V souladu s výše uvedenými omezeními je vaší jedinou a výhradní zárukou to, že během záruční doby uvedené výše vám bude na základě rozhodnutí společnosti WD výrobek buď opraven, nebo vyměněn. Předchozí omezená záruka je jedinou zárukou společnosti WD a platí pouze pro produkty prodané jako nové. Nápravná opatření zde poskytnutá platí místo a) kteréhokoliv nebo všech nápravných opatření a záruk, ať již výslovných, předpokládaných nebo zákonných, což mimo jiné zahrnuje záruky prodejnosti nebo vhodnosti pro daný účel, a b) jakýchkoli povinností a odpovědností společnosti WD za škodu, což mimo jiné zahrnuje náhodné, následné nebo zvláštní škody nebo finanční ztráty, ušlý zisk nebo výdaje či ztráty dat vzniklé v důsledku nebo ve spojení s nákupem, použitím nebo výkonem produktu, a to i v případě, že společnost WD byla na možnost takových škod upozorněna. Některé státy v USA nedovolují vyloučení či omezení náhodných či následných škod. V tomto případě se na vás předchozí omezení nemusí vztahovat. Tato záruka poskytuje určitá zákonná práva, kromě nichž můžete mít také další práva specifická pro váš stát. INFORMACE O SOULADU A ZÁRUCE 32
