1 Provozní předpisy Přenosný měřící přístroj / simulátor hodnot DULCOMETER ph / mv / Pt1000 Seznamte se prosím nejprve důkladně s těmito předpisy. Případné garanční nároky lze uplatňovat pouze tehdy, byl-li provoz zařízení ve shodě s těmito předpisy a doporučeními. BA DM /2010 CS ProMinent Dosiertechnik CS s.r.o. Olomouc

2 ph/mv/pt1000 strana 2 ProMinent CS Výrobce si vyhrazuje právo provedení technických změn bez upozornění Dodavatel, ProMinent Dosiertechnik CS s.r.o. tel.: servis, Sobieského 1, p.o.box 53 fax: poradenství: OLOMOUC info@prominent.cz Výrobce : ProMinent Dosiertechnik GmbH tel: Im Schuhmachergewann 5-11 fax: D HEIDELBERG info@prominent.de Translation of BA DM /03 4spr BA_DM_121_02_2010_CS ProMinent Dosiertechnik CS s.r.o.

3 ph/mv/pt1000 strana 3 ProMinent CS Obsah: 1. Obecné informace pro uživatele Bezpečnostní pokyny Skladování, doprava Popis ovládacích prvků přístroje Popis funkcí Provozní režimy Ovládací tlačítka Provoz Měření ph hodnot Měření hodnot redox potenciálu Měření hodnot teploty Kalibrace ph Manuální nastavení teploty Simulace ph hodnoty Simulace redox hodnoty Vypnutí / zapnutí přístroje Resetování přístroje Údržba a opravy přístroje Technická data Likvidace odpadu Vysvětlení základních pojmů... 13

4 ph/mv/pt1000 strana 4 ProMinent CS 1. Obecné informace pro uživatele Důkladné seznámení se s těmito předpisy je nezbytné ke správnému provozovaní zařízení a výrazně zvýší užitek, který budete z provozování přístroje mít. V rámci textu jsou provedeny následující poznámky a zvýraznění textu: dílčí pokyny a doporučení instrukce Bezpečnostní instrukce: UPOZORNĚNÍ Toto sdělení upozorňuje na možné nebezpečí. Pokud nebude toto upozornění vzato na zřetel, může situace vyústit ve vážné poranění nebo poškození majetku. DŮLEŽITÉ Toto sdělení upozorňuje na možné nebezpečí. Pokud nebude toto upozornění vzato na zřetel, může situace vyústit v poškození majetku. POZNÁMKA Takto uvedené sdělení má usnadnit a zjednodušit práci s přístrojem.

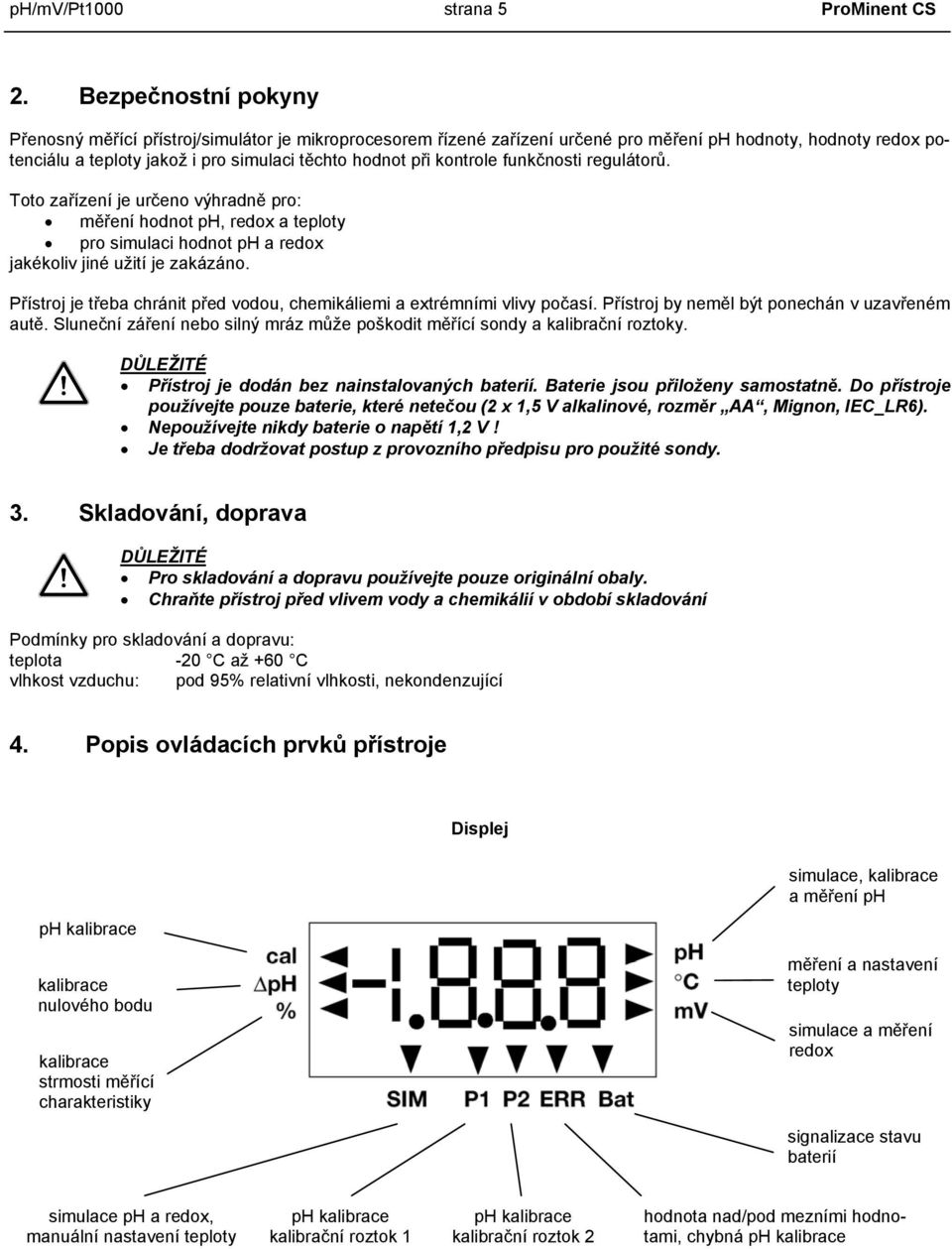

5 ph/mv/pt1000 strana 5 ProMinent CS 2. Bezpečnostní pokyny Přenosný měřící přístroj/simulátor je mikroprocesorem řízené zařízení určené pro měření ph hodnoty, hodnoty redox potenciálu a teploty jakož i pro simulaci těchto hodnot při kontrole funkčnosti regulátorů. Toto zařízení je určeno výhradně pro: měření hodnot ph, redox a teploty pro simulaci hodnot ph a redox jakékoliv jiné užití je zakázáno. Přístroj je třeba chránit před vodou, chemikáliemi a extrémními vlivy počasí. Přístroj by neměl být ponechán v uzavřeném autě. Sluneční záření nebo silný mráz může poškodit měřící sondy a kalibrační roztoky. DŮLEŽITÉ Přístroj je dodán bez nainstalovaných baterií. Baterie jsou přiloženy samostatně. Do přístroje používejte pouze baterie, které netečou (2 x 1,5 V alkalinové, rozměr AA, Mignon, IEC_LR6). Nepoužívejte nikdy baterie o napětí 1,2 V! Je třeba dodržovat postup z provozního předpisu pro použité sondy. 3. Skladování, doprava DŮLEŽITÉ Pro skladování a dopravu používejte pouze originální obaly. Chraňte přístroj před vlivem vody a chemikálií v období skladování Podmínky pro skladování a dopravu: teplota -20 C až +60 C vlhkost vzduchu: pod 95% relativní vlhkosti, nekondenzující 4. Popis ovládacích prvků přístroje ph kalibrace Displej simulace, kalibrace a měření ph kalibrace nulového bodu kalibrace strmosti měřící charakteristiky měření a nastavení teploty simulace a měření redox signalizace stavu baterií simulace ph a redox, manuální nastavení teploty ph kalibrace kalibrační roztok 1 ph kalibrace kalibrační roztok 2 hodnota nad/pod mezními hodnotami, chybná ph kalibrace

6 ph/mv/pt1000 strana 6 ProMinent CS Ovládací tlačítka 5. Popis funkcí Přenosný měřící přístroj/simulátor je mikroprocesorem řízené zařízení určené pro měření ph hodnoty, hodnoty redox potenciálu a teploty jakož i pro simulaci těchto hodnot při kontrole funkčnosti regulátorů. Měření ph probíhá vždy za současné korekce na teplotu (automaticky v případě připojeného teploměru Pt1000 nebo manuálně není-li teplotní sonda připojena). Ovládací tlačítka: Pomocí ovládacích tlačítek se mění provozní režimy a nastavení přístroje. Ovládací tlačítka mají tyto funkce: ON/OFF VYP/ZAP k zapnutí a vypnutí přístroje UP NAHORU zvyšuje hodnotu zobrazené veličiny v modu simulace nebo hodnotu zvoleného kalibračního roztoku při kalibraci DOWN DOLŮ snižuje hodnotu zobrazené veličiny v modu simulace nebo hodnotu zvoleného kalibračního roztoku při kalibraci CAL CAL spouští proces kalibrace a přepíná mezi hodnotami kalibračních roztoků ph4, p7 a ph10 SIM SIM spouští simulační mód přístroje nebo přepíná v simulačním provozním režimu ph/mv/ C ph/mv/ C 1. spouští měření ph/redox/pt1000 nebo přepíná mezi měřeními ph/redox a Pt ukončuje probíhající ph kalibraci, zobrazuje kalibrační data a přepíná mezi ph a mv měřením nastaveným v počátku

7 ph/mv/pt1000 strana 7 ProMinent CS 5.1 Provozní režimy Za běžného provozu je možno přístroj nastavit do sedmi různých režimů. Tyto režimy, jakož i reakce přístroje na stisk tlačítek NAHORU / DOLŮ, jsou následující: provozní režim značky popis činnosti měření ph značka ph svítí Přístroj měří signál z připojené ph sondy a zobrazuje na displeji odpovídající ph hodnotu korigovanou na teplotu. Značka ph na displeji svítí. Pokud dojde k překročení mezí měřícího rozsahu, začnou problikávat značky ERR a ph. měření redox značka mv svítí Přístroj měří signál z připojené redox sondy a zobrazuje na displeji odpovídající mv hodnotu. Značka mv na displeji svítí. Pokud dojde k překročení mezí měřícího rozsahu, začnou problikávat značky ERR a mv. měření teploty Pt1000 SIM ph SIM redox manuální kompenzace teploty CAL ph značka C svítí značka SIM a ph svítí značka SIM a mv svítí značka SIM a C svítí Přístroj měří signál z připojené teplotní sondy Pt1000a zobrazuje na displeji odpovídající hodnotu teploty. Značka C na displeji svítí. Pokud dojde k překročení mezí měřícího rozsahu, začnou problikávat značky ERR a C. Na výstupu z přístroje (na pravém konektoru) je k dispozici mv signál odpovídající hodnotě ph zobrazené na displeji, pokud není připojen teploměr Pt1000. Pomocí tlačítek NAHORU a DOLŮ je možno měnit výstupní signál ve shodě se zobrazením displeje. Na výstupu z přístroje (na pravém konektoru)je k dispozici mv signál odpovídající hodnotě mv zobrazené na displeji, pokud není připojen teploměr Pt1000. Pomocí tlačítek NAHORU a DOLŮ je možno měnit výstupní signál ve shodě se zobrazením displeje. Na displeji přístroje je zobrazena hodnota teploty použitá pro manuální kompenzaci při ph měření, pokud není připojen teploměr Pt1000. Pomocí tlačítek NAHORU a DOLŮ je možno měnit výstupní signál ve shodě se zobrazením displeje. Přístroj je v kalibračním režimu. Na displeji je zobrazena aktuální hodnota kalibračního roztoku. Značky CAL a ph svítí nepřetržitě v závislosti na stavu kalibrace. Jedna nebo obě značky P1 nebo P2 jsou rovněž aktivní. Pomocí tlačítek NAHORU a DOLŮ je možno měnit hodnotu kalibračního roztoku s krokem 0,01 ph. Toto lze provést v kterémkoliv okamžiku kalibrace. V průběhu kalibrace a 2 vteřiny po kalibraci obě značky P1 a P2 problikávají. Poté tyto značky svítí trvale a kalibrace je spuštěna nebo opětovně spuštěna, pokud byla tlačítka stisknuta v průběhu probíhající kalibrace.

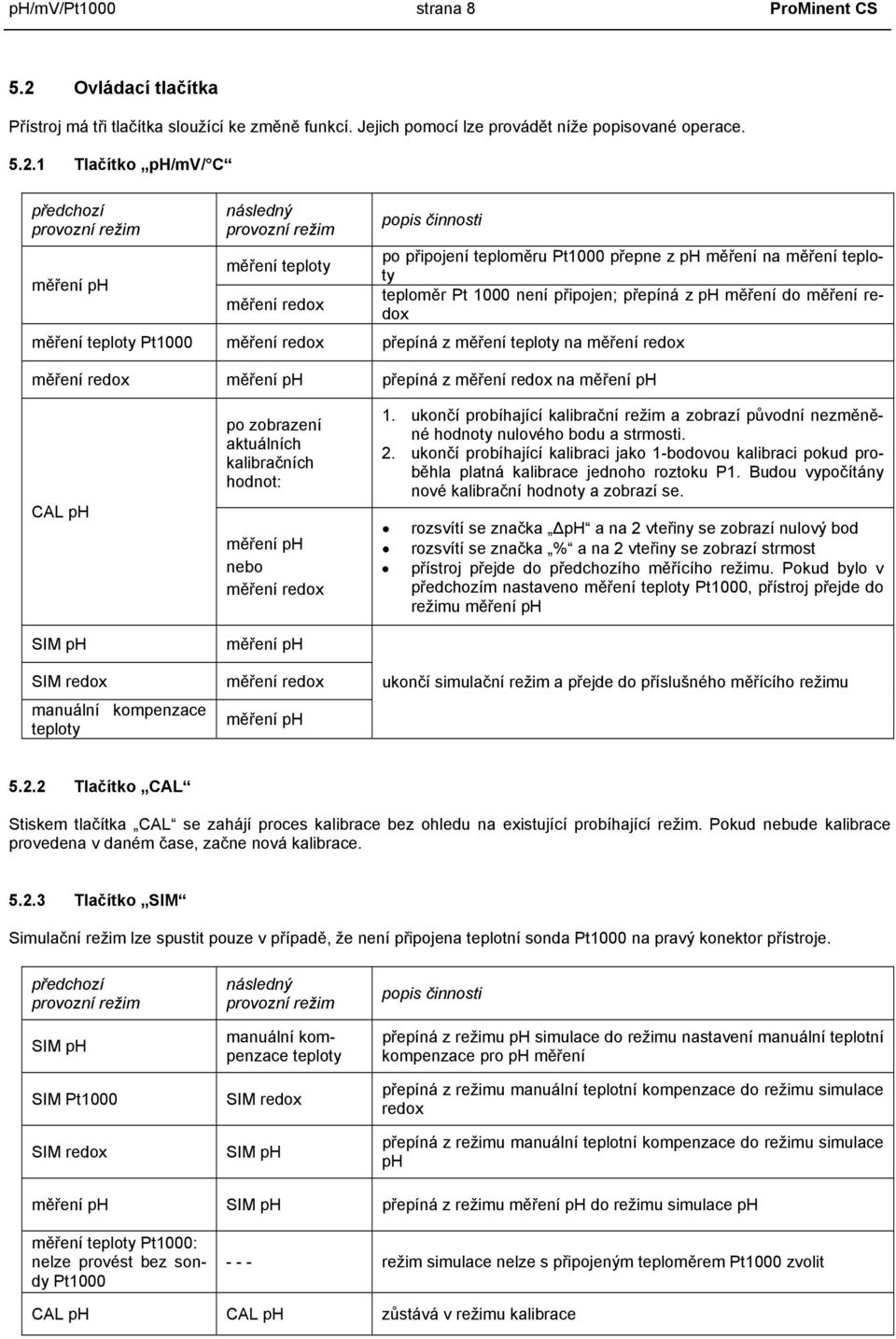

8 ph/mv/pt1000 strana 8 ProMinent CS 5.2 Ovládací tlačítka Přístroj má tři tlačítka sloužící ke změně funkcí. Jejich pomocí lze provádět níže popisované operace Tlačítko ph/mv/ C předchozí provozní režim měření ph následný provozní režim měření teploty měření redox popis činnosti po připojení teploměru Pt1000 přepne z ph měření na měření teploty teploměr Pt 1000 není připojen; přepíná z ph měření do měření redox měření teploty Pt1000 měření redox přepíná z měření teploty na měření redox měření redox měření ph přepíná z měření redox na měření ph CAL ph SIM ph SIM redox manuální kompenzace teploty po zobrazení aktuálních kalibračních hodnot: měření ph nebo měření redox měření ph měření redox měření ph 1. ukončí probíhající kalibrační režim a zobrazí původní nezměněné hodnoty nulového bodu a strmosti. 2. ukončí probíhající kalibraci jako 1-bodovou kalibraci pokud proběhla platná kalibrace jednoho roztoku P1. Budou vypočítány nové kalibrační hodnoty a zobrazí se. rozsvítí se značka ph a na 2 vteřiny se zobrazí nulový bod rozsvítí se značka % a na 2 vteřiny se zobrazí strmost přístroj přejde do předchozího měřícího režimu. Pokud bylo v předchozím nastaveno měření teploty Pt1000, přístroj přejde do režimu měření ph ukončí simulační režim a přejde do příslušného měřícího režimu Tlačítko CAL Stiskem tlačítka CAL se zahájí proces kalibrace bez ohledu na existující probíhající režim. Pokud nebude kalibrace provedena v daném čase, začne nová kalibrace Tlačítko SIM Simulační režim lze spustit pouze v případě, že není připojena teplotní sonda Pt1000 na pravý konektor přístroje. předchozí provozní režim SIM ph SIM Pt1000 SIM redox následný provozní režim manuální kompenzace teploty SIM redox SIM ph popis činnosti přepíná z režimu ph simulace do režimu nastavení manuální teplotní kompenzace pro ph měření přepíná z režimu manuální teplotní kompenzace do režimu simulace redox přepíná z režimu manuální teplotní kompenzace do režimu simulace ph měření ph SIM ph přepíná z režimu měření ph do režimu simulace ph měření teploty Pt1000: nelze provést bez sondy Pt režim simulace nelze s připojeným teploměrem Pt1000 zvolit CAL ph CAL ph zůstává v režimu kalibrace

9 ph/mv/pt1000 strana 9 ProMinent CS 6. Provoz POZNÁMKA Je důležité dobře se seznámit s tímto provozním předpisem před prvním použitím. Přenosný měřící přístroj/simulátor je mikroprocesorem řízené zařízení určené pro měření ph hodnoty, hodnoty redox potenciálu a teploty jakož i pro simulaci těchto hodnot při kontrole funkčnosti regulátorů. 6.1 Měření ph hodnot připojte ph sondu na konektor s označením meas stiskněte tlačítko ph/mv/ C a vyberte provozní režim měření ph displejová značka ph se rozsvítí. měřené ph hodnota je kompenzovaná na teplotu. Pokud je připojen teploměr Pt1000, je kompenzace provedena automaticky. Pokud není připojen, je třeba nastavit manuálně hodnotu teploty. pokud měřená hodnoty přesáhne rozsah přístroje, značky ERR a ph začnou problikávat. 6.2 Měření hodnot redox potenciálu připojte sondu redox na konektor s označením meas stiskněte tlačítko ph/mv/ C a vyberte provozní režim měření redox displejová značka mv se rozsvítí na displeji se zobrazí měřená hodnota redox (kalibraci nelze provádět) pokud měřená hodnoty přesáhne rozsah přístroje, značky ERR a mv začnou problikávat 6.3 Měření hodnot teploty Pro měření teploty lze připojit pouze teploměrnou sondu Pt1000. Nelze připojovat sondu Pt100 nebo bimetalové teploměry. připojte sondu Pt1000 na konektor s označením Sim/Temp stiskněte tlačítko ph/mv/ C a vyberte provozní režim měření Pt1000 displejová značka C se rozsvítí na displeji se zobrazí měřená hodnota ve C (kalibraci nelze provádět) pokud měřená hodnoty přesáhne rozsah přístroje, značky ERR a C začnou problikávat 6.4 Kalibrace ph Dvoubodová kalibrace ph UPOZORNĚNÍ ph sonda musí být kalibrována v pravidelných intervalech, to je 24 hodin po prvotní kalibraci a potom minimálně 1x každý týden ke kalibraci používejte zásadě kvalitní kalibrační roztoky. Metoda fenolové červeně je pro tuto aplikace nevhodná ponořte ph sondu do kalibračního roztoku a jemně míchejte stiskněte tlačítko CAL ; značky CAL a ph na displeji trvale svítí a značka P1 (t.j. kalibrační roztok 1) problikává na displeji se zobrazí hodnota 7,00 ph kalibračního roztoku stiskněte opakovaně tlačítko CAL ; pohybujete se mezi pevnými hodnotami kalibračních roztoku 4,00 / 7,00 / 10,00 ph stiskem tlačítek NAHORU a DOLŮ upravte hodnotu displeje na hodnotu vámi použitého kalibračního roztoku po krocích 0,01 ph, dle potřeby pokud již kalibrace začala a probíhá v momentě, kdy zmáčknete tlačítko, začne znovu od počátku; tak lze opravovat hodnotu kalibračního roztoku i po zahájení procesu kalibrace kalibrace začne po 2 vteřinách od posledního stisknutí tlačítka; displejová značka P1 svítí nepřetržitě pokud po 30 vteřinách doposud probíhá kalibrace v roztoku 1, začne hodnota ph kalibračního roztoku problikávat pokud kalibrace v roztoku 1 bude nesprávná, zobrazí se chybové hlášení (viz kapitola chybová hlášení při kalibraci) pokud kalibrace v roztoku 1 bude správná, zobrazí se značka P2 a začne problikávat spolu se značkou P1. zvolte novou hodnotu kalibračního roztoku 2 použitím tlačítka CAL kalibrace v roztoku 2 začne po 2 vteřinách po stisku tlačítek CAL, NAHORU nebo DOLŮ, jako v předchozím; značka P2 se rozsvítí nepřetržitě

10 ph/mv/pt1000 strana 10 ProMinent CS po úspěšném provedení kalibrace značky P1 a P2 zmizí a na displeji se zobrazí nově obdržené kalibrační hodnoty: nulový bod po dobu 2 vteřin spolu se značkami CAL a ph, a poté strmost po dobu 2 vteřin spolu se značkami CAL a % displej přístroje se navrátí do toho měřícího režimu, který byl používán před započetím kalibrace. Pokud bylo prováděno v předchozím měření teploty, přístroj naběhne do režimu měření ph Zobrazení hodnot kalibrace ph stiskněte tlačítko CAL a poté tlačítko ph/mv/ C. Na displeji se zobrazí kalibrační hodnoty displej přístroje se navrátí do toho měřícího režimu, který byl používán před započetím kalibrace. Pokud bylo prováděno v předchozím měření teploty, přístroj naběhne do režimu měření ph Jednobodová kalibrace ph po úspěšném zkalibrování sondy v kalibračním roztoku 1 stiskněte tlačítko ph/mv/ C čímž přerušíte probíhající kalibraci Kalibrace je tímto krokem chápána jako kalibrace na jeden bod měřící charakteristiky a přístroj zobrazí dosažené kalibrační hodnoty. Podle hodnoty zvoleného roztoku je kalibrace provedena buď jako kalibrace nulového bodu nebo kalibrace strmosti: zvolený kalibrační roztok: 0,00 5,49 ph 5,50 8,50 ph 8,51 14,00 ph nový výpočet kalibrace: strmost nulový bod strmost Chybová hlášení při provádění kalibrace Vznikne-li chyba v kalibraci ať roztokem 1 nebo roztokem 2, bude tato chyba signalizována problikávajícími značkami na displeji. Nastavená kalibrační hodnota zůstává na displeji až do momentu kdy bude chyba potvrzena stiskem tlačítka ph/mv/ C. číslo chyby značka na displeji textová zpráva displeje popis 0 ph zero point ph < 5,5 or > 8,5 Odpovídající hodnota ph při vstupním signálu 0 mv 1 % slope < 75% or > 105% 2 ph + % adjusting time too long Strmost charakteristiky v % standardní strmosti, která je 59,16 mv/ph při 25 C. Průměrná změna měřené hodnoty za dobu 60 vteřin je více jak 2 mv/s. 3 cal + C temperature sensed by Pt1000 probe during calibration is too high/low Toto hlášení je generováno pouze tehdy, pokud je připojena sonda teploty. Jeho význam je, že kalibrační teplota je v tom případě nižší než 0 C nebo vyšší jako 100 C. 4 P1 wrong buffer 1 5 P2 wrong buffer 2 6 P1 + P2 buffer distance too small 7 ph measuring range ph exceeded Měřená hodnota je porovnávána s ph hodnotou, která je stanovena teoreticky. Pokud je měřená hodnota odlišná od teoretické hodnoty o více jako 1,50 ph, potom je signalizována chyba. Stejně jako v případě chyby číslo 4, avšak pro kalibrační roztok 2. Rozdíl v hodnotách kalibračních roztoků je nižší jako 2 ph. Hodnota ph, která má být zobrazována je buď vyšší jako ph 14,00 nebo je nižší jako ph 0, Resetování kalibračních hodnot Při současném stisknutí tlačítek CAL a ZAP/VYP přístroje se provede předefinování existujících kalibračních dat daty nastavenými od výrobce, která jsou uložena v paměti přístroje (nulový bod ph 7,00; strmost: 100%).

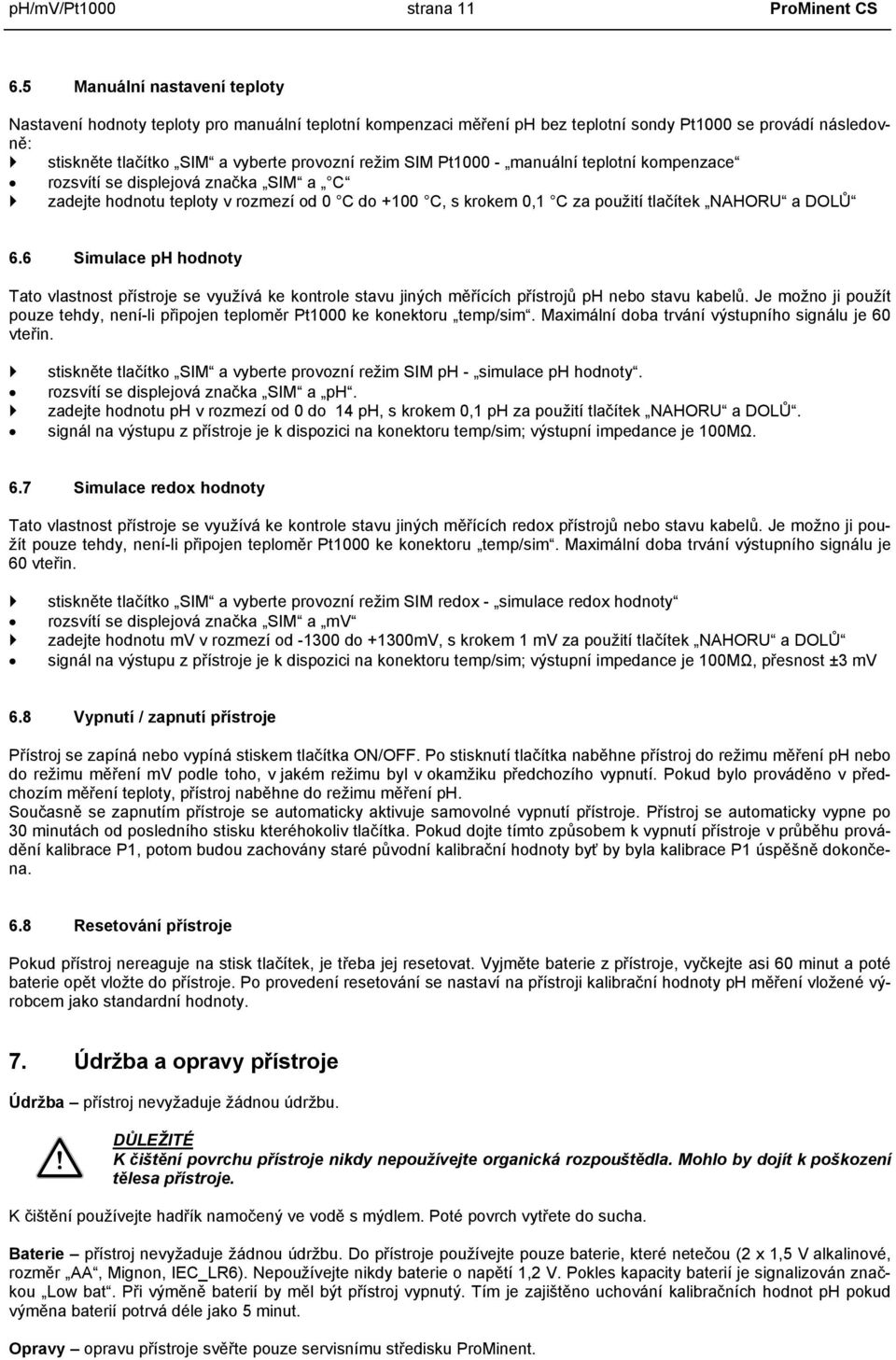

11 ph/mv/pt1000 strana 11 ProMinent CS 6.5 Manuální nastavení teploty Nastavení hodnoty teploty pro manuální teplotní kompenzaci měření ph bez teplotní sondy Pt1000 se provádí následovně: stiskněte tlačítko SIM a vyberte provozní režim SIM Pt manuální teplotní kompenzace rozsvítí se displejová značka SIM a C zadejte hodnotu teploty v rozmezí od 0 C do +100 C, s krokem 0,1 C za použití tlačítek NAHORU a DOLŮ 6.6 Simulace ph hodnoty Tato vlastnost přístroje se využívá ke kontrole stavu jiných měřících přístrojů ph nebo stavu kabelů. Je možno ji použít pouze tehdy, není-li připojen teploměr Pt1000 ke konektoru temp/sim. Maximální doba trvání výstupního signálu je 60 vteřin. stiskněte tlačítko SIM a vyberte provozní režim SIM ph - simulace ph hodnoty. rozsvítí se displejová značka SIM a ph. zadejte hodnotu ph v rozmezí od 0 do 14 ph, s krokem 0,1 ph za použití tlačítek NAHORU a DOLŮ. signál na výstupu z přístroje je k dispozici na konektoru temp/sim; výstupní impedance je 100MΩ. 6.7 Simulace redox hodnoty Tato vlastnost přístroje se využívá ke kontrole stavu jiných měřících redox přístrojů nebo stavu kabelů. Je možno ji použít pouze tehdy, není-li připojen teploměr Pt1000 ke konektoru temp/sim. Maximální doba trvání výstupního signálu je 60 vteřin. stiskněte tlačítko SIM a vyberte provozní režim SIM redox - simulace redox hodnoty rozsvítí se displejová značka SIM a mv zadejte hodnotu mv v rozmezí od do +1300mV, s krokem 1 mv za použití tlačítek NAHORU a DOLŮ signál na výstupu z přístroje je k dispozici na konektoru temp/sim; výstupní impedance je 100MΩ, přesnost ±3 mv 6.8 Vypnutí / zapnutí přístroje Přístroj se zapíná nebo vypíná stiskem tlačítka ON/OFF. Po stisknutí tlačítka naběhne přístroj do režimu měření ph nebo do režimu měření mv podle toho, v jakém režimu byl v okamžiku předchozího vypnutí. Pokud bylo prováděno v předchozím měření teploty, přístroj naběhne do režimu měření ph. Současně se zapnutím přístroje se automaticky aktivuje samovolné vypnutí přístroje. Přístroj se automaticky vypne po 30 minutách od posledního stisku kteréhokoliv tlačítka. Pokud dojte tímto způsobem k vypnutí přístroje v průběhu provádění kalibrace P1, potom budou zachovány staré původní kalibrační hodnoty byť by byla kalibrace P1 úspěšně dokončena. 6.8 Resetování přístroje Pokud přístroj nereaguje na stisk tlačítek, je třeba jej resetovat. Vyjměte baterie z přístroje, vyčkejte asi 60 minut a poté baterie opět vložte do přístroje. Po provedení resetování se nastaví na přístroji kalibrační hodnoty ph měření vložené výrobcem jako standardní hodnoty. 7. Údržba a opravy přístroje Údržba přístroj nevyžaduje žádnou údržbu. DŮLEŽITÉ K čištění povrchu přístroje nikdy nepoužívejte organická rozpouštědla. Mohlo by dojít k poškození tělesa přístroje. K čištění používejte hadřík namočený ve vodě s mýdlem. Poté povrch vytřete do sucha. Baterie přístroj nevyžaduje žádnou údržbu. Do přístroje používejte pouze baterie, které netečou (2 x 1,5 V alkalinové, rozměr AA, Mignon, IEC_LR6). Nepoužívejte nikdy baterie o napětí 1,2 V. Pokles kapacity baterií je signalizován značkou Low bat. Při výměně baterií by měl být přístroj vypnutý. Tím je zajištěno uchování kalibračních hodnot ph pokud výměna baterií potrvá déle jako 5 minut. Opravy opravu přístroje svěřte pouze servisnímu středisku ProMinent.

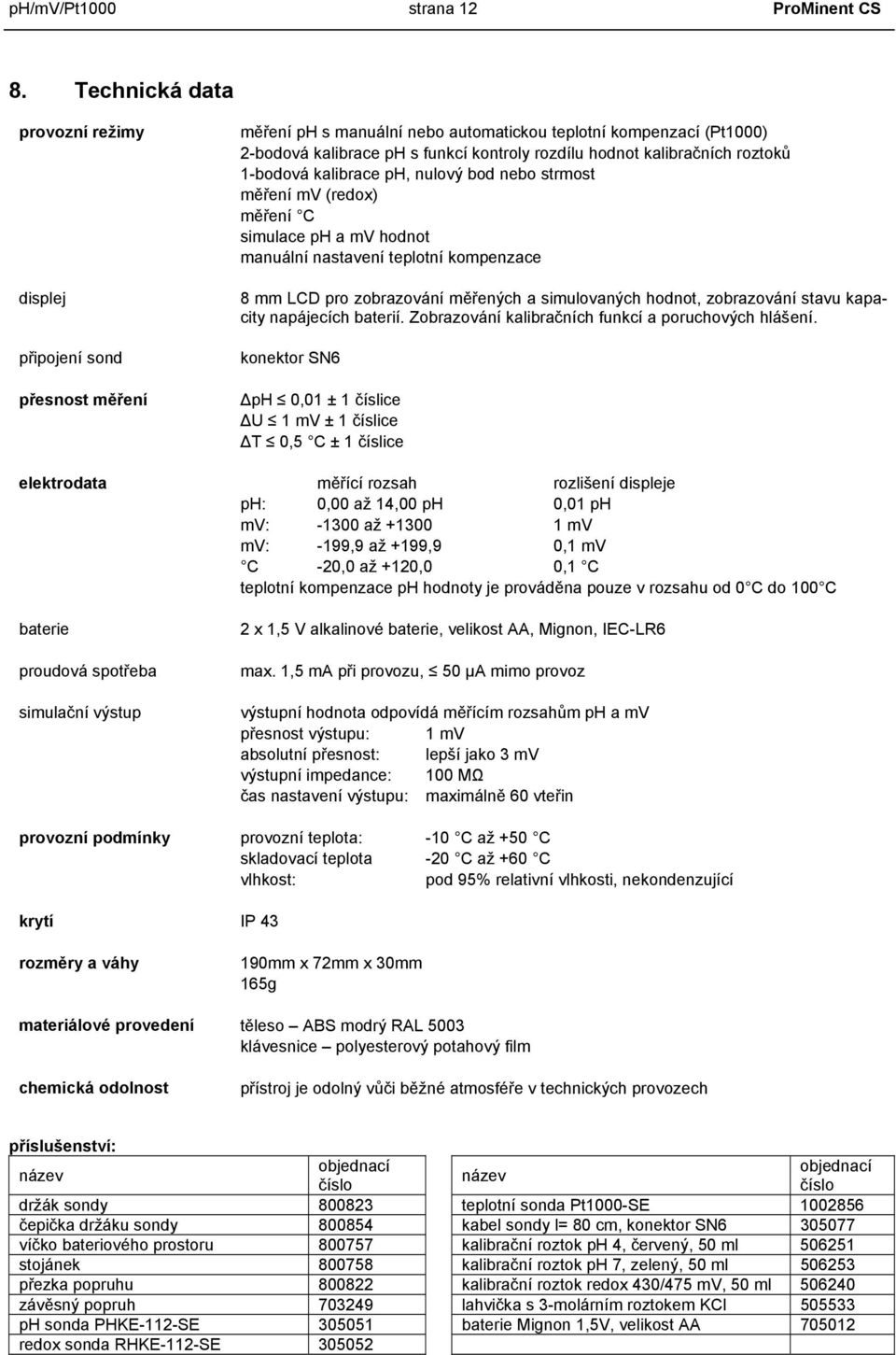

12 ph/mv/pt1000 strana 12 ProMinent CS 8. Technická data provozní režimy displej připojení sond přesnost měření měření ph s manuální nebo automatickou teplotní kompenzací (Pt1000) 2-bodová kalibrace ph s funkcí kontroly rozdílu hodnot kalibračních roztoků 1-bodová kalibrace ph, nulový bod nebo strmost měření mv (redox) měření C simulace ph a mv hodnot manuální nastavení teplotní kompenzace 8 mm LCD pro zobrazování měřených a simulovaných hodnot, zobrazování stavu kapacity napájecích baterií. Zobrazování kalibračních funkcí a poruchových hlášení. konektor SN6 ph 0,01 ± 1 číslice U 1 mv ± 1 číslice T 0,5 C ± 1 číslice elektrodata měřící rozsah rozlišení displeje ph: 0,00 až 14,00 ph 0,01 ph mv: až mv mv: -199,9 až +199,9 0,1 mv C -20,0 až +120,0 0,1 C teplotní kompenzace ph hodnoty je prováděna pouze v rozsahu od 0 C do 100 C baterie proudová spotřeba simulační výstup 2 x 1,5 V alkalinové baterie, velikost AA, Mignon, IEC-LR6 max. 1,5 ma při provozu, 50 μa mimo provoz výstupní hodnota odpovídá měřícím rozsahům ph a mv přesnost výstupu: 1 mv absolutní přesnost: lepší jako 3 mv výstupní impedance: 100 MΩ čas nastavení výstupu: maximálně 60 vteřin provozní podmínky provozní teplota: -10 C až +50 C skladovací teplota -20 C až +60 C vlhkost: pod 95% relativní vlhkosti, nekondenzující krytí IP 43 rozměry a váhy 190mm x 72mm x 30mm 165g materiálové provedení těleso ABS modrý RAL 5003 klávesnice polyesterový potahový film chemická odolnost přístroj je odolný vůči běžné atmosféře v technických provozech příslušenství: název objednací objednací název číslo číslo držák sondy teplotní sonda Pt1000-SE čepička držáku sondy kabel sondy l= 80 cm, konektor SN víčko bateriového prostoru kalibrační roztok ph 4, červený, 50 ml stojánek kalibrační roztok ph 7, zelený, 50 ml přezka popruhu kalibrační roztok redox 430/475 mv, 50 ml závěsný popruh lahvička s 3-molárním roztokem KCl ph sonda PHKE-112-SE baterie Mignon 1,5V, velikost AA redox sonda RHKE-112-SE

13 ph/mv/pt1000 strana 13 ProMinent CS 9. likvidace odpadu DŮLEŽITÉ Elektrosoučásti přístroje jsou po svém opotřebení speciální klasifikovaný odpad! Při likvidaci přístroje je třeba postupovat ve shodě s platnými předpisy pro likvidaci klasifikovaného odpadu. 10. Vysvětlení základních pojmů ph hodnota ph hodnota indikuje hodnotu koncentrace vodíkových iontů v kapalině, nebo jinými slovy, určuje kyselost nebo zásaditost vodného roztoku. Tato veličina má velkou důležitost při úpravě vody v plaveckých bazénech, neboť ovlivňuje: dezinfekční vlastnosti dezinfekční schopnost chloru klesá se vzrůstem ph hodnoty vody flokulace každý flokulant přidávaný do vody je účinný pouze v určitém rozsahu ph korozní působení s klesající hodnotou ph se stává voda agresivnější a korozivnější ke kovovým materiálům s nimiž je ve styku. reakce pokožky ochranná vrstva na lidské pokožce má hodnotu p5,5 ph. Vysoké hodnoty ph vody v bazénu způsobují narušování této ochranné vrstvy a tím vznik pocitů dráždění kůže. Nízká ph hodnota bazénové vody přispívá ke vzniku trichloraminů. Tyto látky způsobují dráždění očí (červenání a pocit pálení) a sliznic (nucení ke kašli). Z těchto důvodů je třeba udržovat ph hodnotu bazénové vody v rozmezí 6,5 až 7,6 ph (optimum dle zvoleného flokulantu). V soukromých bazénech, kde nejsou flokulanty zpravidla používány, by měla být ph hodnota v rozmezí 7,0 7,2. Měření ph hodnoty je ovlivňováno těmito faktory: chlorování všechny chlorační přípravky ovlivňují ph hodnotu vody doplňování vody kysličník uhličitý (CO 2 ) vylučovaný z vody mění ph hodnotu. Tento efekt je posilován tam, kde jsou instalovány vzduchové trysky, promíchávání vody vzduchem a podobně. Z těchto důvodů je nezbytné provádět pravidelné měření ph hodnoty, nejlépe kontinuálně. Redox potenciál Hodnota redox potenciálu závisí na součtu všech redukčních a oxidačních látek přítomných ve vodě zjednodušeně řečeno představuje dezinfekční schopnost vody. Čím je vyšší koncentrace oxidačních látek ve vodě, tím je vyšší hodnota redox potenciálu (oxidace = dezinfekce). Kyselina chlorná je nejdůležitějším oxidantem v bazénové vodě. Nečistoty ve vodě obsažené snižují postupně obsah kyseliny chlorné. Teplota a ph hodnota mají na redox potenciál následující vlivy: vzrůstající teplota - vyšší redox potenciál vzrůstající ph hodnoty klesající redox potenciál (platí při použití chloru) Pokud jde o koncentraci desinfekčních látek a redox potenciál, neexistuje přesný vztah mezi těmito veličinami. Bylo zjištěno, že v případě hodnoty redox potenciálu 750mV a vyšším jsou mikroorganizmy ve vodě likvidovány v řádu několika vteřin. Pokud je hodnota redox potenciálu nižší jako 600 mv, trvá likvidace mikroorganizmů minuty až hodiny. Kalibrace sond U všech ph sond je třeba pravidelně provádět jejich kalibraci (nulového bodu a strmosti měřící charakteristiky), neboť s časem se jejich měřené hodnoty odchylují od teoretických hodnot. Jednobodová kalibrace se provádí pomocí kalibračního roztoku o hodnotě ph7 - kalibrace nulového bodu. V případě dvoubodové kalibrace se pomocí druhého bodu stanovuje sklon (strmost) kalibrační charakteristiky. Volba druhé hodnoty je závislá od aktuálního měřícího rozsahu (zda v zásadité či kyselé oblasti). V plaveckých bazénech je zpravidla jednobodová kalibrace dostačující. Je však nezbytné čas od času kontrolovat sondu i při hodnotách ph 4 a ph 10 (kalibračními roztoky). Pokud je skutečné měření ph prováděno v blízkém okolí nulového bodu, jsou nepřesnosti v měření zanedbatelné. Stáří sondy a nečistoty ve vodě obsažené negativně ovlivňují strmost charakteristiky sondy.
