1 Uživatelský manuál

2 Obsah Úvod 1 Technologie použíté v amplionu 1 Systémové požadavky 1 Instalace 2 Windows 2 Mac 2 Odinstalace 2 Windows 2 Mac 3 amplion - přehled 4 Panel Effect Pedals 4 Panel Amps 4 Panel Effect Racks 4 Panel Program Manager 5 Panel Live Mode 5 Levý ovládací panel 5 Diagram signalového toku 5 Hrajeme přes amplion 6 Panel obecného ovládání 6 Simulace zesilovačů a reproduktorů 7 Zesilovače 7 Reproduktory 7 Mikrofony 8 Efektové pedály 8 Efektové moduly 9 Práce s presety 10 Uložení presetu 10 Vyvolání presetu 10 Smazání presetu 10 Záloha presetů 11 Organizace presetů v módu Live - živé hraní 12 Živé hraní 13 Ladička 14 MIDI 14 Závěr 14 Dodatek: Modelovaný hardware 15 Amp Models 15 Power Amps 15 Speakers 15 Microphones 15 Pedal Effects 16 Drive Pedals 16 Chorus Pedals 16 Flanger Pedals 17 Wah Pedals 60's 17 Rack Effects 17 Chorus Units 17 Flanger Units 17

3

4 Úvod Milí hudebníci, děkujeme, že jste si zakoupili amplion. Věříme, že budete velmi spokojeni s tím, co produkt umí a že vám přinese novou inspiraci a nové nápady. Prosím přečtěte si tento manuál, abyste se seznámili se všemi možnostmi a vlastnostmi produktu. Technologie použíté v amplionu Základem procesingu amplionu je přesná simulace analogových obvodů. Při běhu programu jsou dynamicky řešeny nelineární rovnice popisující přesně obvody v hardwarovém aparátu. Dálší unikátní algoritmy jsou použity pro zohlednění vlastností propojení jednotlivých částí - preampů, výkonových zesilovačů, reproduktorů a podobně. Akustické vlastnosti měničů byly proměřeny na skutečných aparátech v moha úhlech a vzdálenostech. Systémové požadavky Protože procesing amplionu je velmi náročný a optimalizace využívá technologie moderních procesorů, je nutné mít počítač s následujícími parametry: ñ Windows: CPU s SSE2 (Intel Pentium 4 or AMD Athlon 64 a novější) ñ Mac: PowerPC G5 nebo Intel ñ CPU 1.6 GHz, doporučeno 2 GHz ñ 150 MB na HD ñ Zvukové rozhraní (karta) s drivery ASIO (Win) nebo CoreAudio (Mac) ñ VST/RTAS aplikace 1

5 Instalace Windows Spusťte instalátor (pro updaty stažené z webu je nutné soubory rozzipovat). Můžete zadat cestu pro umístění souborů a vybrat si formát plug-inů (VST, RTAS). Mac Spusťte instalátor (pro updaty stažené z webu je nutné soubory rozzipovat). Po stisknutí tlačítka Customize si můžete vybrat formát plug-inů (VST, RTAS). Je možné i zadat cestu pro umístění souborů tlačítkem Change Install Location. Odinstalace Windows Vyberte amplion ve Start menu a spusťte Uninstall. 2

6 Mac Smažte tyto složky a soubory: amplion Pro: ñ /Library/Audio/Plug-Ins/VST/Audiffex/ampLion Pro.vst ñ /Library/Audio/Impulse Responses/Audiffex/ampLion Pro/ ñ /Library/Application Support/Audiffex/ampLion Pro/ ñ /Library/Preferences/com.audiffex.ampLion Pro.plist amplion Demo: ñ /Library/Audio/Plug-Ins/VST/Audiffex/ampLion Demo.vst ñ /Library/Audio/Impulse Responses/Audiffex/ampLion Demo/ ñ /Library/Application Support/Audiffex/ampLion Demo/ ñ /Library/Preferences/com.audiffex.ampLion Demo.plist 3

7 amplion - přehled Uživatelské rozhraní (UI) se skládá ze šesti hlavních částí pět panelů vybíraných horními tlačítky (Effect Pedals, Amps, Effect Racks, Program Manager and Live Mode) a společný ovládací panel vlevo. Nejprve stručný přehled funkce všech panelů. Panel Effect Pedals obsahuje ladičku a 8 pozic pro kytarové krabičky. Panel Amps obsahuje modely předzesilovače, zesilovače a reproduktorů se snímáním mikrofony.. Panel Effect Racks je virtuální rack pro 6 efektů. první a poslední pozice je vyhrazena pro šumovou bránu a pro limiter, zbývající efekty je možné vybrat z menu. 4

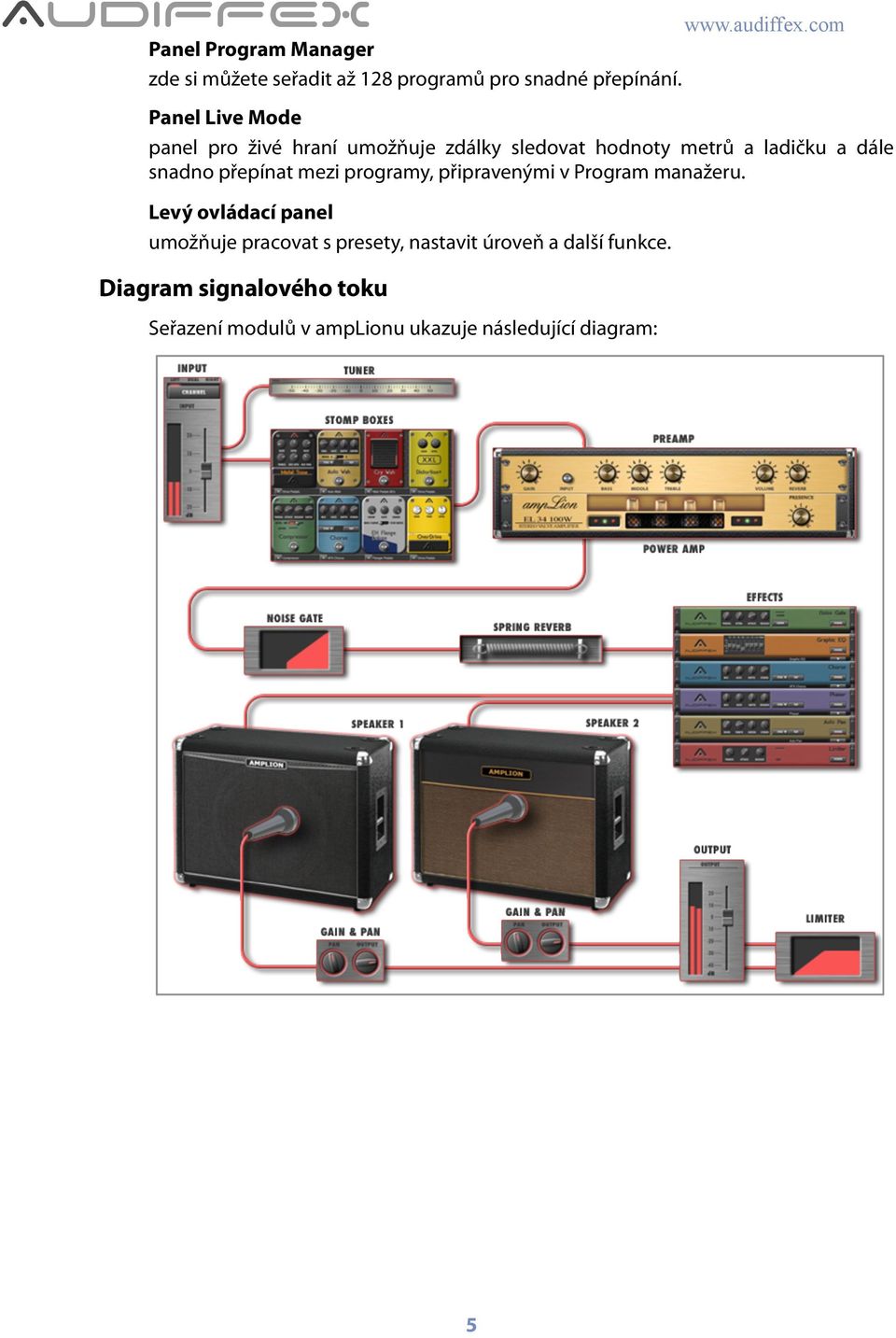

8 Panel Program Manager zde si můžete seřadit až 128 programů pro snadné přepínání. Panel Live Mode panel pro živé hraní umožňuje zdálky sledovat hodnoty metrů a ladičku a dále snadno přepínat mezi programy, připravenými v Program manažeru. Levý ovládací panel umožňuje pracovat s presety, nastavit úroveň a další funkce. Diagram signalového toku Seřazení modulů v amplionu ukazuje následující diagram: 5

9 Hrajeme přes amplion Panel obecného ovládání Zde naleznete funkce, které se týkají celého amplionu. Tlačítko PRESET umožňuje vyvolat, uložit nebo smazat presety. Více informací o presetech. PARAMETER DISPLAY ukazuje změny všech parametrů a nastavení. Metry a ovladače INPUT a OUTPUT nastavují úrovně běžným způsobem. Umožňují i zesílení příliš slabého vstupního signálu, hlídejte si ale překročení maximální úrovně. CHANNEL Vyberte si, který vstupní kanál bude amplion procesovat. Pokud jde signál ze vstupu například jen do pravého kanálu a amplion je zařazen ve stereo stopě, je nutné vybrat pravý vstup, jinak by se procesoval vstup z pravého a ticho z levého kanálu. LEARN automatické nastavení optimální vstupní úrovně. BYPASS zapíná procesování zvuku amplionem. zesilovače. MEMORY MODE: ECO - v tomto módu se do paměti nahraje jen jeden zesilovač. Přepínání je pomalejší, ale zabere podstatně méně paměti. LIVE pro rychlé přepínání se do paměti nahrají data pro všechny LOCK SPK zamknutí nastavení reproduktorů, při volbě presetu se zachová stávající nastavení. LOCK EFF zamknutí nastavení efektů, při volbě presetu se zachová stávající nastavení QUALITY nastavení kvality (řádu oversamplingu), vyšší kvalita vyžaduje větší výkon procesoru.? nápověda, update a další informace 6

10 Simulace zesilovačů a reproduktorů Srdcem amplionu jsou modely zesilovačů, reproduktorů a mikrofonů. Jsou umístěny v panelu Amps & Speakers: Zesilovače To select the preamplifier of the guitar head, use the PREAMP button. By default, the matched (belonging to the selected preamp) power amp is used. To use another one, click POWER AMP and select the type you want. Bypassing the power amplifier is also possible. Můžete si nezávisle vybrat zesilovač (POWER AMP) a předzesilovač (PREAMP). Při výběru předzesilovače se jako výchozí vybere matched power amp, tedy výkonový zesilovač odpovídající vybranému předzesilovači. Můžete si ale vybrat i model výkonového zesilovače jiné značky a dostanete tak mnoho dalších zvukových kombinací. Simulaci výkonového zesilovače je možné i vyřadit. Reproduktory Signál ze zesilovačů může být rozdělen a zpracováván párem reproduktorů. Pro každý z nich je možné individuálně nastavit: ñ typ reproduktoru ñ typ, pozici, úhel a vzdáleost mikrofonu ñ úroveň a panorámu Výběr typu reproduktoru proveďte tlačítkem SPEAKER. Je zde možné zvolit i single speaker, kdy je na výstupu zesilovače jen jeden reproduktor. 7

11 Mikrofony Mikrofon vyberete tlačítkem MIC MODEL. Dále můžete měnit polohu mikrofonu vzhledem k reproduktoru ve všech souřadnicích (tedy včetně vzdálenosti) a úhel mikrofonu. Pokud nechcete mít zařazenou simulaci mikrofonního snímání, zvolte Flat. Efektové pedály V panelu Effect Pedals můžete pomocí tlačítek se šipkou vybírat z nabídky přesně simulovaných pedálových efektů: Efekty jsou řazeny do skupin: Přehled všech efektů najdete v Dodatku. 8

12 Dvě čtveřice efektů můžete zapojit sériově: nebo paralelně: pomocí tlačítka PEDAL CHAINING. Efektové moduly V panelu Effect Racks jsou k dispozici efekty zařazené mezi zesilovač a reproduktory. Jedná se o standardní šumovou bránu a limiter na začátku a na konci řetězce, zbývající 3 efekty je možné vybrat tlačítky se šipkou. 9

13 Práce s presety Každou konfiguraci celého amplionu si můžete uložit jako preset. Pro zachování orientace v presetech jsou uložené presety tříděny podle použitého zesilovače. Další možností výběru presetu je jeho uložení jako program. Programem je myšleno zařazení presetu do seznamu, obnobného playlistu, který je možné krok po kroku procházet při živém hraní a tím měnit zvuky ve zvoleném pořadí. Uložení presetu Použijte tlačítko STORE a zvolte Save pro uložení s aktuálním jménem nebo Save As pro uložení nového presetu s nově zvoleným jménem. Po zadání jména nového presetu zmačkněte tlačítko Save. Vyvolání presetu Zmáčkněte tlačítko PRESET a vyberte z menu: Smazání presetu Tlačítkem STORE otevřete menu, ze kterého v podmenu Delete vyberte preset ke smazání. 10

14 Záloha presetů amplion ukládá presety v následujících složkách: Mac: Win: [Home]/Library/Preferences/com.audiffex.effects/ [Home]/Documents/Audiffex/PlugIn Presets/ Pro zazálohování presetů, zkopírujte si tyto soubory: amplion Pro: ñ amplionpro.plist ñ amplionprobank.plist amplion Demo: ñ ampliondemo.plist ñ ampliondemobank.plist Mac: Při automatické záloze pomocí TimeMachine jsou presety zahrnuty do zálohy a není nutné je zálohovat ručně. 11

15 Organizace presetů v módu Live - živé hraní Pro hraní na pódiu je pohodlné si seřadit presety do seznamu, nezávisle na typu zesilovače. To můžete udělat v panelu Program Manager: Každý řádek představuje jeden preset, jeho název a použitý zesilovač je uveden v tabulce, ale název si můžete změnit a zadat si text, který chcete vidět při živém hraní v panelu Live Mode. Kliknutím na položku seznamu pravým tlačítkem můžete s programy pracovat: ñ Move Up, Down - posunout o jednu pozici ñ Rename - přejmenovat ñ Unassign - odstranit ze seznamu ñ Remove row - odebrat řádek ñ Insert row - vložit řádek ñ Apply preset - načíst preset ñ Assign - vybrat ze seznamu presetů Odebrání řádku, odstranění presetu ze seznamu ani přejmenování neovlivní uložený preset - vše se týká jen seznamu pro živé hraní. Dále můžete programy v seznamu ñ přesouvat myší ñ kopírovat je držením tlačítka Ctrl ñ dvouklikem je aktivovat 12

16 Živé hraní amplion je možné využít nejen pro nahrávání, ale i pro živé hraní: Presety seřazené v Program Manageru pak lze snadno vyvolávat, nejlépe MIDI ovladačem. Více v sekci MIDI ovládání. Na obrazovce počítače jsou zobrazeny potřebné údaje tak, aby byly čitelné i ze vzdálenosti několika metrů. Jako host pro živé hraní může být použita aplikace Audiffex intone - za nebo před amplion je možné zařadit další efekty a sestavené kombinace lze snadno přepínat klávesnicí nebo přes MIDI. 13

17 Ladička Ladička je viditelná v panelech Effect Pedals nebo Live Mode. MIDI V panelu Effect Pedals můžeme ladičku kalibrovat v krocích po 1 centu. Tlačítko MUTE OUTPUT umožní ladit kytaru, aniž by signál procházel dále do sigálového řetězce. amplion má k dispozici více než 200 parametrů, které lze řídit přes MIDI. Přiřazení ke kontrolérům nebo k automatice lze v nahrávacím programu, ve kterém amplion otevíráme jako plug-in modul. Pro živé hraní mají největší využití parametry Program up/down, pomocí kterých se mění programy v Live módu. Závěr Věříme, že po přečtení manuálu je vám práce s amplionem jasná. Kdyby byla přece jen nějaká nejasnost, napište nám na support@audiffex.com. 14

18 Dodatek: Modelovaný hardware Zde uvádíme seznam skutečných přístrojů, emulovaných v SW amplion. Amp Models Super Clean Fender Super Reverb Deluxe Clean Fender Deluxe Reverb Bass Crunch Fender Bassman ' Lead Marshall JCM Lead Marshall JCM900 Rect HiGain MesaBoogie Dual Rectifier 650 HiGain Engl Ritchie Blackmore Signature 530 HiGain Engl Tube Preamp 530 Lead mode 530 Clean Engl Tube Preamp 530 Clean mode Power Amps 6L6 Super 50W 6V6 Deluxe 30W 6L6 Bass 50W EL34 Classic 100W EL34 Classic 50W 6L6 Silicon Rect 100W 6L6 Tube Rect 100W Fender Super Reverb Fender Deluxe Reverb Fender Bassman Marshall 100W Marshall 50W MesaBoogie Dual Rect solid state rectifier MesaBoogie Dual Rect tube rectifier Speakers Classic 1x10 Combo Marshall MG30FX Combo FBlues 1x12 Combo Fender Blues Junior Combo FrocPro 1x12 Combo Fender RocPro 700 Combo Modern6 1x12V30 Combo Line6 Spider Valve Bogner ModernE 1x12V30 Combo Engl E320 Thunder 50 Combo Classic 2x12T Combo Marshall JCM900 Combo Classic 2x12(V+H) H Open Marshall TSLC Rect 2x12V30 Closed Back MesaBoogie Rectifier 212 Rking 4x12 C90 Half Back MesaBoogie RoadKing - left speaker C90 Rking 4x12 V30 Half Back MesaBoogie RoadKing - right speaker V30 Rect 4x12 Closed Back MesaBoogie Rectifier 412 Slant Classic 4x12T Closed Back Marshall 1960A Microphones 15

19 Flat Dynamic S57 Dynamic A5 Condenser 1A Condenser 1000 Condenser 451 Condenser kh40 Bass Dynamic 6 Bass Dynamic 112 Pedal Effects žádná simulace Shure SM57 Audix i5 Rode NT1-A AKG C1000 AKG C451 Sennheiser MKH40 Audix D6 AKG D112 Drive Pedals Treble Booster XXL Distortion+ BAT Distortion OverDrive SuperDrive Brian May Booster Dunlop MXR Distortion ProCo Rat BOSS OD1 BOSS SD1 9 Screamer Ibanez Tube Screamer Screamer Ibanez Tube Screamer 808 Metal Tone BOSS Metal Zone Chorus Pedals Super Chorus Chorus Ensemble BOSS CH1 BOSS CE5 16

20 Flanger Pedals EH Flange EH Flange Deluxe Wah Pedals 60's mcclyde Wah Cry Wah V847 Wah EH Wah 1 EH Wah 2 Rack Effects Noise Gate Limiter Electro-Harmonix Electric Mistress Electro-Harmonix Electric Mistress Deluxe VOX Clyde McCoy Wah Dunlop Cry Baby VOX V847 Wah Pedal EHX Big Muff Π Crying Tone Pedal (high) EHX Big Muff Π Crying Tone Pedal (low) (napevno v první pozici) (napevno v poslední pozici) Chorus Units (viz chorus pedals) Flanger Units (viz flanger pedals) 17
